QS25Q79BF - Souffleur Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à dos
Marque	Vevor
Modèle	QS25Q79BF
Dimensions du colis	550 × 420 × 535 mm
Poids net	11,2 kg
Alimentation	Mélange essence-huile 2 temps (rapport 50:1)
Cylindrée	79,4 cc
Débit d'air	1674 m³/h
Vitesse maximale de l'air	87 m/s
Régime à pleine charge	6800 ±350 tr/min
Régime de ralenti	2800 ±150 tr/min
Type de moteur	Moteur essence monocylindre 2 temps refroidi par air
Système d'allumage	Volant magnétique, allumage CDI
Bougie d'allumage	NGK BPMR7A (écart 0,6-0,7 mm)
Système d'échappement	Silencieux avec pare-étincelles
Capacité du réservoir	Non spécifié, utiliser un bidon approuvé
Démarrage	Lanceur à rappel
Fonctions principales	Soufflage de feuilles, débris, herbe, neige légère
Sécurité	Vêtements longs, protection oculaire, auditive, respiratoire ; éloigner personnes/animaux de 15 m
Entretien	Nettoyer filtre à air à l'eau savonneuse ; remplacer bougie tous les 50 h ; vidanger carburant pour stockage >30 jours
Pièces détachées	Contacter le revendeur agréé
Réparabilité	Maintenance possible par l'utilisateur (filtre, bougie) ; pour silencieux, contactez un revendeur
Informations générales	Notice disponible en plusieurs langues ; assistance technique : www.vevor.com/support

FOIRE AUX QUESTIONS - QS25Q79BF Vevor

Quel carburant utiliser pour le souffleur Vevor QS25Q79BF ?

Utilisez un mélange d'essence et d'huile 2 temps de haute qualité dans un rapport de 50:1. Préparez le mélange dans un bidon approuvé et secouez-le avant de faire le plein.

Comment démarrer le moteur à froid ?

Placez l'interrupteur sur RUN, fermez le starter, appuyez sur la purge d'air au moins 10 fois, réglez l'accélérateur à mi-course, puis tirez sur le lanceur 3 à 6 fois jusqu'à ce que le moteur tente de démarrer. Ouvrez ensuite le starter et tirez à nouveau jusqu'au démarrage.

Quelle bougie d'allumage est recommandée ?

La bougie recommandée est la NGK BPMR7A avec un écartement des électrodes compris entre 0,6 et 0,7 mm. N'utilisez pas d'autre type de bougie.

Comment nettoyer le filtre à air ?

Fermez le starter (position démarrage à froid) pour empêcher la saleté d'entrer. Retirez le couvercle et le filtre, lavez-le à l'eau tiède savonneuse, puis remettez-le en place. Un filtre très sale doit être remplacé.

Quelles sont les précautions de sécurité à prendre ?

Portez des lunettes de protection (ANSI Z87.1 ou CE), des gants antidérapants, un masque anti-poussière, des vêtements longs et des chaussures robustes. Tenez les enfants et animaux à plus de 15 mètres de la zone de travail.

Comment stocker l'appareil pour une longue période ?

Videz le réservoir de carburant, retirez le starter plusieurs fois pour vider le carburateur. Retirez la bougie, versez 7 cc d'huile 2 temps dans le cylindre, tirez le lanceur 2-3 fois, puis remontez la bougie sans connecter le câble. Stockez dans un endroit sec, hors de portée des enfants.

Quel est le débit d'air maximal du souffleur ?

Le débit d'air maximal est de 1674 m³/h et la vitesse de l'air atteint 87 m/s.

Comment régler le ralenti du moteur ?

Assurez-vous que le filtre à air est propre. Réglez le ralenti à 2800 ±150 tr/min à l'aide de la vis de réglage du ralenti. Ne dépassez pas ce régime.

Que faire si le moteur ne démarre pas ?

Vérifiez la bougie d'allumage (propre, bon écart), le carburant (mélange frais), et le filtre à air. Assurez-vous que l'interrupteur est sur RUN. Si le problème persiste, contactez un revendeur agréé.

Où trouver les pièces détachées et l'assistance technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Pour les pièces, contactez votre revendeur agréé Vevor.

MODE D'EMPLOI QS25Q79BF Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

SAC À DOS ALIMENTÉ AU GAZ SOUFFLEUR DE FEUILLES

MANUEL DE L'UTILISATEUR

Le souffleur à dos a été conçu et fabriqué pour offrir une longue durée et une fiabilité sur le terrain.

Lisez et comprenez ce manuel, vous le trouverez facile à utiliser et plein d'informations utiles.

conseils d'utilisation et messages de SÉCURITÉ. Le manuel contient des spécifications et des informations pour fonctionnement, démarrage, arrêt, maintenance, stockage et montage spécifique à ce produit.

SÉCURITÉ

Les spécifications, les descriptions et les illustrations contenues dans cette littérature sont aussi précises que connues. au moment de la publication, sont sujets à changement sans préavis. Les illustrations peuvent inclure équipements et accessoires en option, et peuvent ne pas inclure tous les équipements standard.

AUTOCOLLANTS

Localisez ces autocollants de sécurité sur l'appareil. Assurez-vous que les autocollants sont lisibles et que vous comprenez et suivez les instructions y figurent. Si un autocollant n'est pas lisible, vous pouvez en commander nouveau auprès de votre revendeur et le coller à l'endroit souhaité. Veuill étudier et apprendre leur signification. Voir les instructions de COMMANDE DE PIÈCES pour des informations spécifiques.

EMPLACEMENT

Etiquettes d'avertissement Marquage à chaud (près du silencieux) (situé sur le boîtier du ventilateur) Éloignez toutes les parties de votre corps

des surfaces chaudes.

Votre jugement et votre dextérité physique ne sont peut-être pas bons ;

si vous êtes fatigué ou malade,

si vous prenez des médicaments,

si vous avez pris de l'alcool ou des drogues.

N'utilisez l'appareil que si vous êtes en bonne santé physique et mentale.

Protection des yeux-

Portez une protection oculaire conforme aux exigences ANSIZ87.1 ou CE

chaque fois que vous utilisez le machine.

Protection des mains-

Portez des gants de travail antidérapants et résistants pour saisir la poigr du souffleur. Les gants réduisent également la transmission des vibrations la machine à vos mains.

Protection respiratoire-

Portez un masque facial pour vous protéger de la poussière.

Nous vous recommandons de porter une protection auditive chaque fois qu'appareil est utilisé.

Vêtements appropriés-

Porter un manteau de protection contre les poisons, des vêtements durabl Les pantalons doivent avoir de longues jambes, les chemises à manches longues. NE PORTEZ PAS DE SHORTS. NE PORTE PAS

CRAVATES, FOULARDS, BIJOUX. Portez des chaussures de travail robust et isolées.

semelles; NE PAS UTILISER L'APPAREIL PIEDS NUS. Gardez les cheveu longs loin du moteur et du ventilateur. admission. Retenir les cheveux avec bonnet ou un filet.

ÉQUIPEMENT

Avant la mise en service, une vérification complète de l'unité doit être réalisée :

Vérifiez l'unité pour déceler les écrous, boulons et éléments

desserrés/manquants. des vis. Serrez et/ou remplacez si nécessaire.

Inspecter les conduites de carburant, le réservoir et la zone autour carbur pour les fuites de carburant. Ne pas opérer l'unité si des fuites sont déte Gardez la zone d'échappement exempte de débris inflammables. Évitez tous contact pendant et immédiatement après l'opération.

FONCTIONNEMENT SÛR

Déterminer la zone d'opération--

Zone de révision à dégager. Chercher dangers potentiels tels que des pie ou du métal

objets, la machine est uniquement destinée à souffler les pelouses, les sentiers, les routes asphaltées et comme ça.

Les spectateurs et les collègues doivent être prévenus, enfants et animaux empêchés de s'approcher à moins de 15 m tandis que le le ventilateur cours d'utilisation.

Tenir compte des conditions de vent : éviter travaillant à proximité de po de fenêtres ouvertes.

Avertissement du danger des pièces en rotation, prenez prendre soin de mains.

La machine ne convient pas aux enfants.

Utilisez des râteaux et des balais pour détacher les débris avant souffler.

Humidifier légèrement les surfaces dans des conditions poussiéreuses.

Fournir à tous les opérateurs de cet équipement le manuel de l'opérateur les instructions de sécurité opération.

Ne dirigez pas la sarbacane vers des personnes ou des animaux. Démar l'unité au sol avec l'accélérateur au ralenti. Vérifier que le tuyau de souff n'est pas bloqué par le sol ou par tout objet.

Attention : en cas d'accident ou de panne, arrêtez immédiatement la mac et inspectez-la. Si nécessaire, veuillez contacter votre revendeur.

N'utilisez pas la machine pendant de longues périodes. Assurez-vous de v reposer après avoir travaillé une heure ou après avoir fini de remplir le réservoir de carburant.

WARNING

DANGER

Gardez une prise ferme

Tenez la poignée avec les doigts joints encerclant la poignée.

Gardez une position solide

Maintenez votre équilibre et votre équilibre à tout moment. Faire ne pas tenir sur des surfaces glissantes, inégales ou instables surfaces. Ne travail

pas dans des positions étranges ou sur échelles.

Ne pas effectuer de maintenance ou d'assemblage procédures moteur tournant.

Contrôle du bruit

Respectez les réglementations locales en matière de bruit niveaux et heur d'ouverture. Utiliser seulement pendant les heures appropriées, pas au déb de la matin et tard dans la nuit.

N'utilisez jamais un réglage de vitesse plus élevé que nécessaire pour accomplir une tâche. Plus le régime moteur est élevé plus le bruit du ventilateur est fort. Soyez un bon voisin.

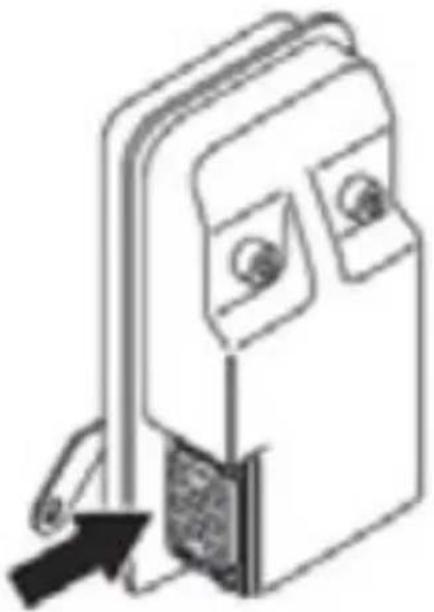

Évitez les surfaces chaudes

Pendant le fonctionnement, le silencieux ou le silencieux catalytique et le couvercle qui l'entoure peuvent devenir extrêmement chauds. Évitez tout contact pendant et immédiatement après opération.

Gardez toujours la zone d'échappement exempte de débris inflammables. Laissez le moteur et le silencieux refroidir complètement avant d'effectuer toute activité d'entretien.

CARACTÉRISTIQUES

Modèle.....QS25Q79BF

Dimensions de l'emballage.... (550×420×535)mm

Poids net.... 11,2 kg

Cylindrée.... 79,4 cc

Volume d'air...... 1674 m³/h

Vitesse maximale de l'air .....87 m/s

Vitesse WOT......( 6800 ±350)r/min

Vitesse de ralenti....(2800 ± 150) tr/min

Type de moteur......Moteur à essence monocylindre à deux temps refroidi par air

Système d'allumage...... Volant magnétique, type d'allumage par décharge de condensateur

Bougie d'allumage.....NGK BPMR7A Écart (0,6\~0,7) mm

Système d'échappement......Silencieux pare-étincelles

Carburant.... Mixte (Essence et Huile deux temps)

Huile....50:1, air deux temps haute performance

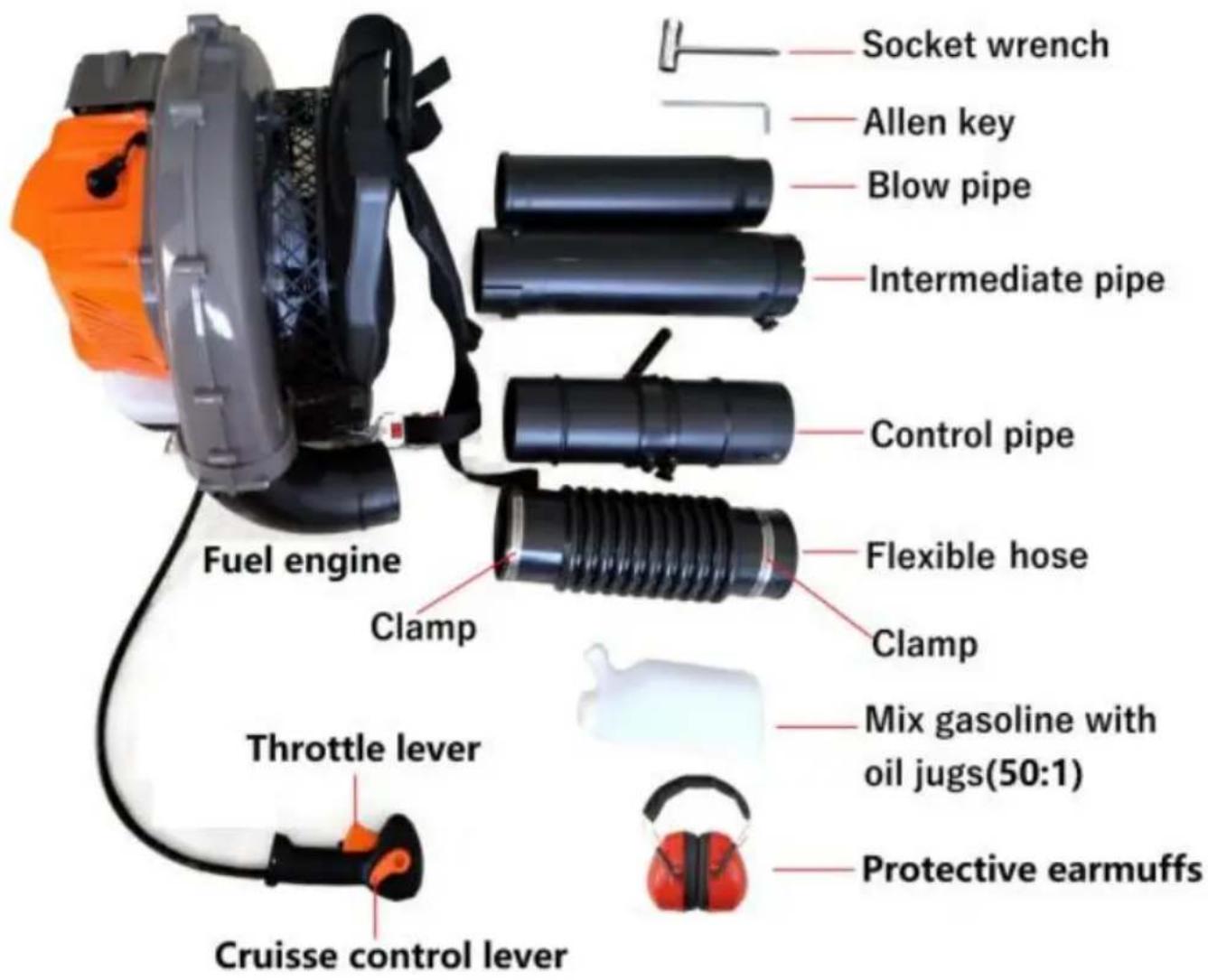

LISTE DES PIÈCES

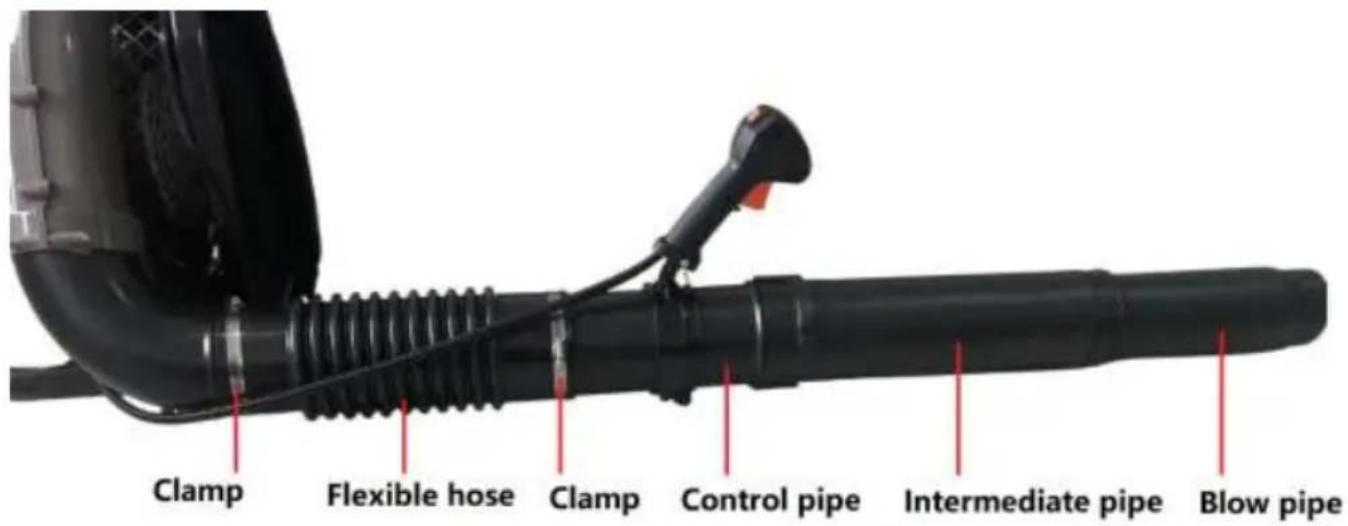

Assemblage du tube de soufflage et de la poignée de commande

1. Connectez le ventilateur et le tuyau de commande au tuyau flexible. Fixez les deux extrémités du tuyau flexible en place. Utilisez le matériel Note! Lubrifiez un peu les tuyaux pour faciliter le montage.

2. Positionnez la poignée de commande sur le tuyau de commande.

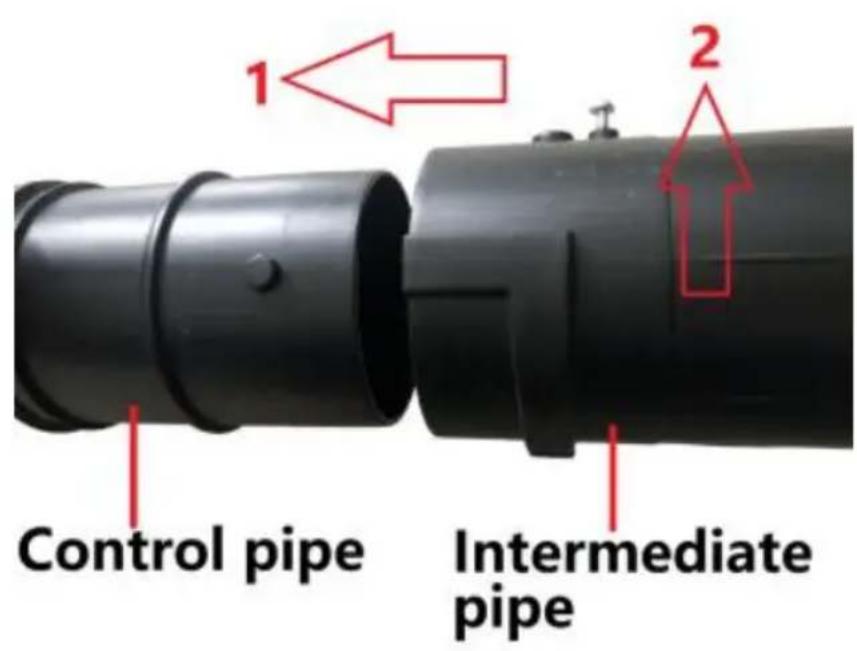

3. Faites pivoter la poignée de commande pour que l'encoche passe sur languettes du tuyau de commande.
4. Alignez la poignée de commande avec la clé de la commande tuyau. câblage de la poignée de commande ne doit pas être tordu lors du mor
5. Ajustez la position pour obtenir une position de travail confortable. Semi collier de serrage de la poignée d'accélérateur.

Clamp Flexible hose Clamp Control pipe Intermediate pipe Blow pipe

Tuyau de soufflage

REMARQUE : Assurez-vous que les vis dans les tuyaux sont écartées af qu'elles ne gênent pas. obstructions lors du montage. Assemblez le tuyau intermédiaire et le tube de soufflage. Alignez les vis avec les trous filetés tuyaux. Serrez la vis une fois l'assemblage des tuyaux de soufflage termi C'est Il est possible d'ajouter davantage de tuyaux intermédiaires si des tuyaux de soufflage ronds plus longs sont nécessaires.

Exigences en matière de carburant

Utilisez uniquement du carburant frais et propre Mélangez tous les carburs avec de l'huile moteur 2 temps de qualité supérieure dans un rapport de

Instructions de mélange

1. Remplissez un bidon de carburant approuvé avec la moitié la quantité d'essence requise.

2. Ajoutez de l'huile 2 temps à l'essence.

3.Fermez le récipient et secouez-le pour mélanger l'huile avec l'essence.

4.Ajouter le reste de l'essence et remélanger.

1. Installez le bouchon du réservoir de carburant et essuyez tout carburant déversé du conteneur et des environs zone.

Manipulation du carburant

Le carburant est TRÈS inflammable. Soyez extrêmement prudent lors du mélange, du stockage ou de la manipulation, sinon des blessures graves pourraient en résulter.

Utilisez un bidon de carburant approuvé.

NE PAS fumer à proximité du carburant.

NE PAS laisser de flammes ou d'étincelles à proximité du carburant.

Les réservoirs/bidons de carburant peuvent être sous pression. Toujours desserrez lentement les bouchons de carburant en permettant à la pressie de égaliser.

NE JAMAIS faire le plein d'un appareil lorsque le moteur est CHAUD.

NE JAMAIS faire le plein d'un appareil avec le moteur en marche.

NE PAS remplir les réservoirs de carburant à l'intérieur. TOUJOURS faire plein de carburant réservoirs à l'extérieur sur sol nu.

Bien serrer le bouchon du réservoir après avoir fait le plein.

Inspectez s'il y a des fuites de carburant. Si une fuite de carburant est constatée, ne démarrez pas et ne faites pas fonctionner l'appareil tant qu fuite n'est pas réparé.

OPÉRATION

IMPORTANT

Après le ravitaillement-

Essuyez tout carburant déversé de l'appareil.

Éloignez-vous d'au moins 3 m du lieu de ravitaillement avant de commen

Après utilisation-

NE PAS stocker un appareil avec du carburant dans son réservoir.

Des fuites peuvent survenir.

Remettre le carburant inutilisé dans un carburant approuvé conteneur de stockage.

Stockage-

Les lois sur le stockage de carburant varient selon les localités. Contact gouvernement local pour les lois affectant votre région. Par mesure de précaution, stockez le carburant dans un récipient approuvé et hermétique.

Conserver dans un endroit bien aéré et inoccupé bâtiment, à l'abri des étincelles et des flammes. Faire ne pas stocker de carburant plus de 30 Démarreur à rappel : utilisez des tractions courtes seulement 1/2-2/3 de longueur de corde pour le démarrage.

Ne laissez pas la corde se remettre en place. Tenez toujours l'appareil fermement.

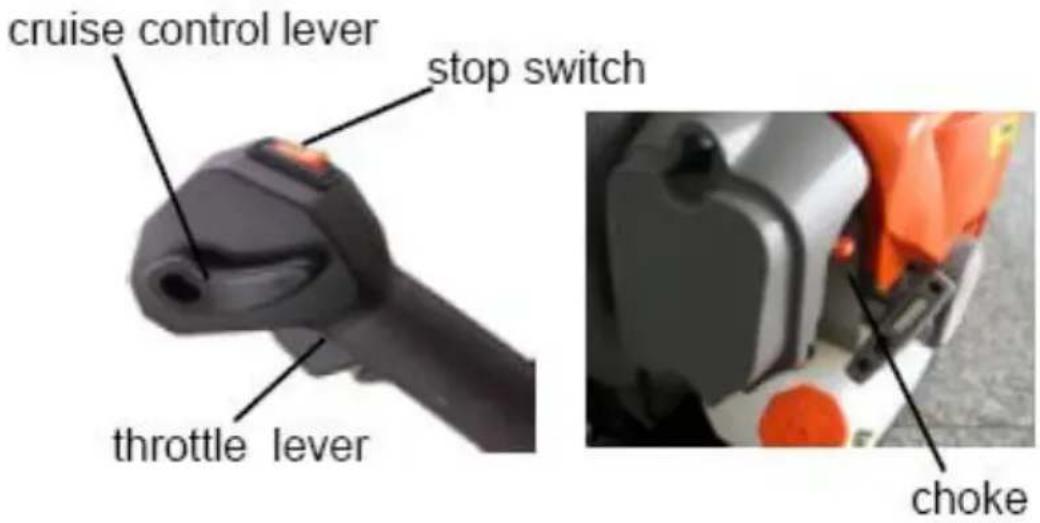

DÉMARRAGE MOTEUR À FROID

1. Réglez l'interrupteur d'arrêt sur la position "RUN".
2. Réglez la commande du starter sur la position de starter maximale.

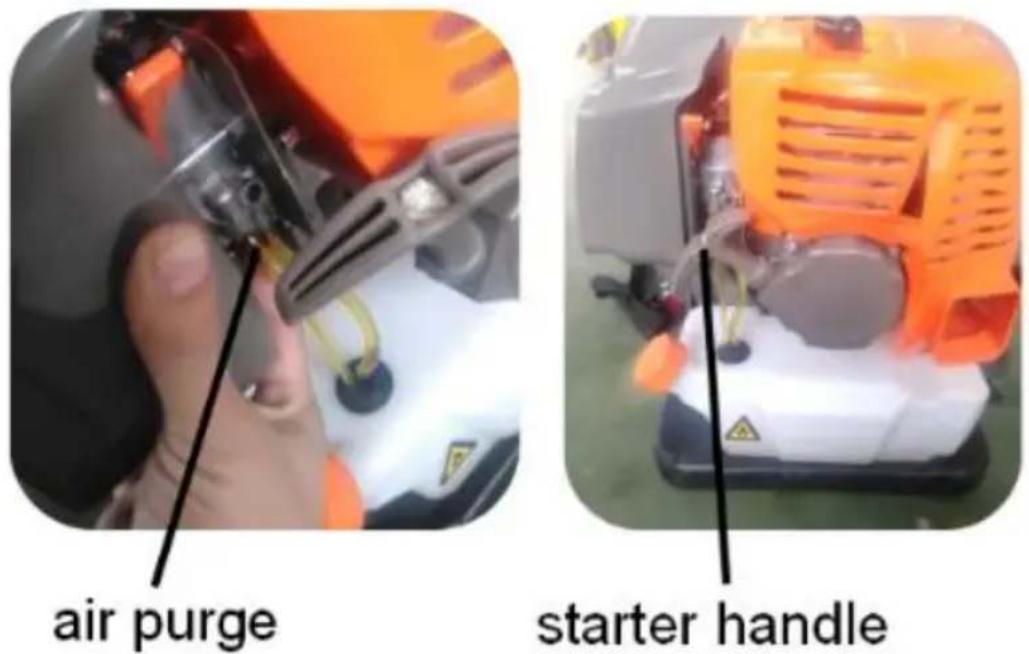

3. Appuyez plusieurs fois sur la purge d'air pendant minimum 10 fois et le carburant commence à se remplir l'ampoule. Il n'est pas nécessaire que l'ampoule soit complètement remplie.
4. Réglez le levier du régulateur de vitesse à environ 1/2 plein. position papillon.
5. Tenez le corps de la machine sur le sol avec votre main gauche (ATTENTION !

Pas avec le pied !). Saisissez la poignée du démarreur, retirez lentement cordon avec votre main droite jusqu'à ce que vous sentiez une certaine résistance (le démarreur poignée des cliquets), tirez maintenant rapidement puissamment le cordon 3 à 6 fois. N'emballez jamais le démarreur cordor autour de votre main.

Répétez en tirant sur le cordon jusqu'à ce que le moteur tente pour dér Placez le levier de starter vers le bas jusqu'à ce qu'il soit complètement position. Tirez brusquement sur la corde de démarrage jusqu'à ce que le moteur départs. Laisser le moteur tourner au ralenti accéléré pendant 30 secondes.

PRUDENCE! Ne tirez pas complètement sur la corde de démarrage et ne lâchez pas la poignée du démarreur lorsque le cordon est complètement déployé. Cela pourrait endommager la machine.

Utiliser la même procédure de démarrage que pour un moteur froid mais mettre la commande du starter en position starter.

NOTE

Placez le levier d'accélérateur en position de ralenti et appuyez sur l'interrupteur d'arrêt jusqu'à ce que le moteur s'arrête complètement.

VENTILATEUR EN FONCTIONNEMENT

WARNING

DANGER

L'air est libéré dès le démarrage du moteur, même au ralenti. Ne laissez personne se tenir à proximité du ventilateur ou du tube du ventilateur.

Lisez attentivement la section Sécurité aux pages 1 à 4.

IMPORTANT

Pour éviter d'endommager le moteur en raison d'un régime excessif, ne bloquez pas l'ouverture du tuyau de soufflage.

1. Utiliser uniquement pendant les heures appropriées.
2. Laissez le moteur chauffer au ralenti rapide pour quelques minutes.
3. Réglez le régime moteur avec le levier d'accélérateur.
4. Utilisez une vitesse inférieure pour sécher les feuilles promenades, patien promenades.
5. Une vitesse supplémentaire peut être nécessaire pour nettoyer l'herbe et les feuilles d'une pelouse ou d'un parterre de fleurs.
6. Une vitesse plus élevée peut être nécessaire pour se déplacer gravier, neige, bouteilles ou canettes provenant d'un allée, rue, parking ou stade.

NOTE

N'utilisez jamais un réglage de vitesse supérieur à nécessaire pour accom une tâche. Souviens-toi, plus le régime moteur est élevé, plus le bruit es bruit de soufflerie. Minimisez la poussière en utilisant un souffleur à des vitesses inférieures et en amortissant le matériau avec de l'eau/du brouilla nécessaire. Garder débris sur votre propriété. Soyez intelligent être un bor voisin.

ENTRETIEN

Votre souffleur est conçu pour fournir de nombreuses heures de service s problème. Régulier

un entretien programmé aidera votre souffleur atteindre cet objectif. Si vous n'êtes pas sûr ou n'êtes pas équipé des outils nécessaires, vous pouvez souhaitez apporter votre appareil chez un revendeur de service pour la maintenance. Pour vous aider à décider si

vous souhaitez le faire vous-même ou demander Le concessionnaire le fait chaque tâche de maintenance a été noté. Si la tâche n'est pas répertorie consultez votre revendeur pour les réparations.

Calendrier d'entretien

Vous trouverez ci-dessous quelques instructions générales d'entretien. Si vous avez besoin de plus d'informations veuillez contacter votre atelier de service.

Contactez un revendeur de service agréé pour l'entretien ou le remplacement du silencieux (avec catalyseur) tous les 50 heures.

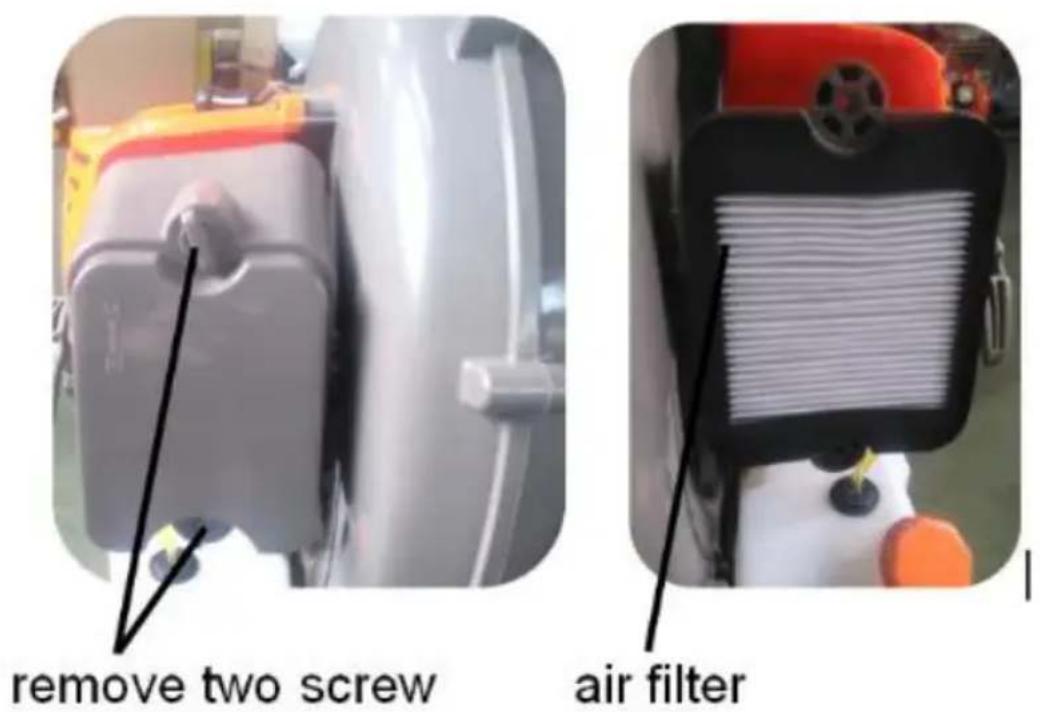

FILTRE À AIR

1. Fermez le starter (position de démarrage à froid). empêche la saleté d'pénétrer dans le carburateur gorge lorsque le filtre à air est retiré. Brossé saleté accumulée dans la zone du filtre à air.
2. Retirez le couvercle du filtre à air et retirez-le le filtre. Lavez-le propre l'eau tiède et savonneuse eau.
3. Remettez en place le filtre à air et le couvercle du filtre à air. Faire pas de remettre la grille d'aération en place. Si la grille est manquante, à air n'est pas correctement scellé et de la poussière peut pénétrer dans

cylindre.

1. Un filtre à air utilisé depuis longtemps ne peut pas être complètement nettoyé. Le filtre doit donc être remplacé par un neuf à intervalles régulie filtre à air endommagé doit toujours être remplacé.

Bretelles

Si la bandoulière est endommagée, elle peut se briser pendant l'utilisation machine peut chute causant des blessures. Suivre la instructions ci-dessou pour remplacer l'épaule sangle.

1 Retirez la pince de la sangle.
2 Faites passer l'extrémité de la sangle à travers le cintre.
3 Remettez la pince sur la sangle.

BOUGIE D'ALLUMAGE

L'état de la bougie d'allumage est influencé par :

• Mauvais réglage du carburateur.
- Un mélange de carburant incorrect (trop ou mauvais type d'huile).
- Un filtre à air sale.

Ces facteurs provoquent des dépôts sur le électrodes de bougie, ce qui entraîner des problèmes de fonctionnement et des difficultés de démarrage

Nettoyez l'extérieur de la bougie d'allumage. Retirer et vérifiez l'écartement des électrodes. Ajuste le écart à 0,6-0,7 mm, ou remplacer la bougie . \ que la bougie d'allumage est équipée d'un suppresseur.

PRUDENCE! Utilisez toujours le recommandé type de bougie d'allumage !

Utilisation de la mauvaise étincelle bouchon peut endommager le piston/cylindre.

Utilisez toujours la bougie d'allumage recommandée tapez (NGK BPMR7A)

Utilisation du mauvais bougie d'allumage peut endommager le piston/cylindr

WARNING

DANGER

Réglage du régime de ralenti Avant d'effectuer des réglages, effectuez assurez-vous que le filtre à air est propre et que le couvercle du filtre à en place.

Le régime de ralenti réglé en usine est : 2 8 00 tr/min

Utilisez la vis de réglage du ralenti si le régime de ralenti doit être réglage.

Le silencieux est conçu pour réduire le niveau sonore et éloigner les gaz d'échappement de l'opérateur. Les gaz d'échappement sont chauds et peuvent contenir des étincelles qui peut provoquer un incendie s'il est diri contre un endroit sec et matière combustible.

Le silencieux de votre machine est équipé avec un écran pare-étincelles. NOTER LA ÉCRAN PARE-ÉTINCELLES SUR CE L'UNITÉ N'EST PAS RÉPARABLE. Comme votre l'appareil est utilisé, des dépôts de carbone s'accumulent le silencieux et le pare-étincelles. Cependant, pour une utilisation normale par le propriétaire, le le silencieux et le pare-étincelles nécessite aucun service. Après 50 heures de utilisation, nous recommando que votre silencieux soit réparé ou remplacé par votre revendeur agréé revendeur de services.

PRUDENCE! N'utilisez jamais une machine avec un silencieux défectueux. Vérifiez régulièrement que le silencieux est complet et correctement fixé. Assurez-vous que le pare-étincelles et le conduit d'échappement sont correctement vissés.

AVERTISSEMENT! Le silencieux devient très chaud pendant utiliser et le rester pendant un certain temps après arrêt. Ceci s'applique également au ralenti.

Le contact peut entraîner des brûlures de la peau.

N'oubliez pas le risque d'incendie !

DÉPANNAGE

Stockage à long terme ( plus de 30 jours )

Ne stockez pas votre appareil pendant une période prolongée période de temps (30 jours ou plus) sans effectuer une maintenance de stocka protectrice qui comprend les éléments suivants :

1. Rangez l'appareil dans un endroit sec et sans poussière, hors de à la

des enfants.

1. Retirez l'accumulation de graisse, d'huile, de saleté et de débris de l'extérieur de l'appareil.
2. Effectuez toutes les lubrifications périodiques et services qui sont requis
3. Serrez toutes les vis et écrous.
4. Videz complètement le réservoir de carburant et retirez le poignée du lanceur à rappel plusieurs fois pour la retirer carburant du carburateur.
5. Retirez la bougie d'allumage et versez 7 cc (1/4 oz, 1/2 cuillère à s liquide frais et propre.

huile moteur 2 temps dans le cylindre par le trou de la bougie d'allumag

A. Placez un chiffon propre sur la bougie d'allumage trou.
B. Tirez la poignée du lanceur à rappel 2 à 3 fois pour répartir l'huile à l'intérieur de la machine.
C. Observez l'emplacement du piston à travers le trou de bougie. Tirez lentement la poignée de recul jusqu'à ce que le piston atteigne le somme sa course et laissez-le là.
7. Installez la bougie d'allumage ( ne la connectez pas). câble d'allumage
8. Retirez l'ensemble de sarbacane de l'unité.

TRANSPORT

• Laissez le moteur refroidir avant de le transporter.
- Sécurisez l'appareil pendant le transport.
- Serrez le bouchon du réservoir de carburant avant le transport.

Importé aux États-Unis : Sanven Technology Ltd. , Suite 250 , 9166

Technique Assistance et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support

RUGZAK OP GAS

BLADBLAZER

HANDLEIDING
