QS25Q79BF - Blåsare Vevor - Gratis bruksanvisning och manual

Produkttyp	Ryggblåsare
Märke	Vevor
Modell	QS25Q79BF
Förpackningsmått	550 × 420 × 535 mm
Nettovikt	11,2 kg
Bränsle	2-takts bensin-oljeblandning (förhållande 50:1)
Cylindervolym	79,4 cc
Luftflöde	1674 m³/h
Maximal lufthastighet	87 m/s
Varvtal vid full belastning	6800 ±350 rpm
Tomgångsvarvtal	2800 ±150 rpm
Motortyp	Encylindrig 2-takts bensinmotor med luftkylning
Tändsystem	Magnetiskt svänghjul, CDI-tändning
Tändstift	NGK BPMR7A (gap 0,6-0,7 mm)
Avgassystem	Ljuddämpare med gnistfångare
Tankkapacitet	Ospecificerad, använd godkänd behållare
Start	Repetitionsstart
Huvudfunktioner	Blåsa löv, skräp, gräs, lätt snö
Säkerhet	Långa kläder, ögonskydd, hörselskydd, andningsskydd; håll människor/djur på minst 15 m avstånd
Underhåll	Rengör luftfilter med tvålvatten; byt tändstift var 50:e h; töm bränsle vid lagring >30 dagar
Reservdelar	Kontakta auktoriserad återförsäljare
Reparerbarhet	Användaren kan underhålla (filter, tändstift); för ljuddämpare, kontakta återförsäljare
Allmän information	Bruksanvisning finns på flera språk; teknisk support: www.vevor.com/support

Vanliga frågor - QS25Q79BF Vevor

Vilket bränsle ska jag använda till Vevor QS25Q79BF-båsaren?

Använd en blandning av högkvalitativ bensin och 2-taktsolja i förhållandet 50:1. Blanda i en godkänd behållare och skaka den innan påfyllning.

Hur startar man motorn kall?

Sätt omkopplaren på RUN, stäng choken, tryck på luftreningsknappen minst 10 gånger, ställ gasen på halv, dra sedan i startsnöret 3-6 gånger tills motorn försöker starta. Öppna sedan choken och dra igen tills start.

Vilket tändstift rekommenderas?

Rekommenderat tändstift är NGK BPMR7A med elektrodavstånd på 0,6-0,7 mm. Använd inget annat tändstift.

Hur rengör man luftfiltret?

Stäng choken (kallstartläge) för att förhindra att smuts kommer in. Ta bort locket och filtret, tvätta det i ljummet tvålvatten och sätt tillbaka det. Ett mycket smutsigt filter ska bytas.

Vilka säkerhetsåtgärder ska vidtas?

Använd skyddsglasögon (ANSI Z87.1 eller CE), halkfria handskar, dammmask, långa kläder och kraftiga skor. Håll barn och djur på minst 15 meter avstånd från arbetsområdet.

Hur förvarar man apparaten under lång tid?

Töm bränsletanken, dra choken flera gånger för att tömma förgasaren. Ta bort tändstiftet, häll 7 cc 2-taktsolja i cylindern, dra startsnöret 2-3 gånger, sätt sedan tillbaka tändstiftet utan att ansluta kabeln. Förvara på torr plats, utom räckhåll för barn.

Vad är maximalt luftflöde för blåsaren?

Maximalt luftflöde är 1674 m³/h och lufthastigheten når 87 m/s.

Hur justerar man motorns tomgång?

Se till att luftfiltret är rent. Justera tomgången till 2800 ±150 varv/min med tomgångsskruven. Överskrid inte detta varvtal.

Vad gör man om motorn inte startar?

Kontrollera tändstiftet (rent, rätt gap), bränslet (färsk blandning) och luftfiltret. Se till att omkopplaren är på RUN. Om problemet kvarstår, kontakta en auktoriserad återförsäljare.

Var hittar man reservdelar och teknisk support?

Gå till www.vevor.com/support för teknisk support och elektroniskt garantibevis. För reservdelar, kontakta din auktoriserade Vevor-återförsäljare.

BRUKSANVISNING QS25Q79BF Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

RYGGSÄCK GASDRIVEN LÖVBLÅS

ANVÄNDARMANUAL

Back-Pack Blower designades och tillverkades för att ge lång livslängd och pålitlighet på jobbet.

Läs och förstå denna manual, du kommer att tycka att den är lätt att använda och full av hjälpsamma

brukstips och SÄKERHETSmeddelanden. Manualen innehåller specifikationer och information för drift, start, stopp, underhåll, lagring och montering specifik för denna produkt.

SÄKERHET

Specifikationer, beskrivningar och illustrativt material i denna litteratur är så exakta som känt vid tidpunkten för publicering, men kan ändras utan föregående meddelande. Illustrationer kan innehålla tillvalsutrustning och tillbehör och kanske inte inkluderar all standardutrustning.

DEKALER

Leta upp dessa säkerhetsdekaler på enheten. Se till att dekalerna är läsliga och att du förstår och följer instruktionerna på dem. Om en dekal inte kan läsas kan en ny beställas från din återförsäljare och sättas fast på önskad plats. Vänligen studera och lär dig deras betydelse. Se anvisningarna för BESTÄLLNING AV DELAR för specifik information.

PLATS

Varningsetiketter Varmmärkning (nära ljuddämpare)

(placerad på fläkthuset) Håll alla delar av din kropp borta från heta ytor.

Ditt omdöme och din fysiska skicklighet kanske inte är bra;

om du är trött eller sjuk,

om du tar medicin,

Kör endast enheten om du mår fysiskt och psykiskt bra.

Ögonskydd-

Bär ögonskydd som uppfyller ANSIZ87.1- eller CE-kraven när du använder maskinen.

Handskydd-

Bär en halkfri, kraftig arbetshandske för att greppa fläkthandtaget. Handsken minskar också överföring av maskinvibrationer till dina händer.

minskar också överföring av maskinvibrationer till dina händer.

Andningsskydd-

Bär en ansiktsmask för att skydda mot damm.

Hörselskydd-

Vi rekommenderar att du använder hörselskydd när enheten används.

Rätt klädsel-

Bär kappa som skyddar mot gifter, hållbara kläder; Byxor ska ha långa ben och skjortor med långa ärmar. BÄR INTE SHORTS. HA INTE PÅ DIG SLIPSAR, HALSAR, SMYCKEN. Bär rejäla arbetsskor med isolerade sulor; ANVÄND INTE ENHETEN MED BARFOTA. Håll långt hår borta från motor och fläktintag. Behåll håret med mössa eller nät.

UTRUSTNING

Före drift, en fullständig kontroll av enheten måste utföras:

Kontrollera enheten för lösa eller saknade muttrar, bultar och skruvar. Dra åt och/eller byt ut vid behov. Inspektera bränsleledningar, tank och området runt förgasare för bränsleläckor. ANVÄND INTE enheten om läckor upptäcks. Håll avgasområdet fritt från brännbart skräp. Undvik kontakt under och omedelbart efter operationen.

SÄKER DRIFT

Bestäm operationsområde –

Granska området som ska rensas. Leta efter potentiella faror som stenar, metall

föremål. Maskinen är endast avsedd för att blåsa gräsmattor, stigar, asfaltvägar och liknande.

Åskådare och arbetskamrater måste varnas. Barn och djur ska hållas på minst 15 meters avstånd medan fläkten är i bruk.

Ta hänsyn till vindförhållandena: undvik att arbeta nära öppna dörrar och fönster.

Varning för fara med roterande delar – var försiktig med händerna.

Maskinen är inte lämplig för barn.

Använd krattor och kvastar för att lossa skräp innan du blåser.

Fukta ytor något i dammiga förhållanden.

Ge alla operatörer av denna utrustning bruksanvisningen och instruktioner för säker drift.

Rikta inte blåsröret mot människor eller djur. Starta enheten på marken med gasreglaget på tomgång. Kontrollera att fläktröret inte blockeras av marken eller något föremål.

Varning: Om en olycka eller haveri inträffar, stoppa maskinen omedelbart. Inspektera maskinen och kontakta din återförsäljare vid behov.

Använd inte maskinen under långa perioder. Se till att du vilar efter att ha arbetat en timme eller när bränslet i tanken är slut.

VARNING

FARA

Håll handtaget med fingrarna runt handtaget.

Håll ett fast grepp.

Behåll fotfästet och balansen hela tiden. Stå inte på hala, ojämna eller instabila ytor. Arbeta inte i obekväma positioner eller på stegar.

Utför inte underhålls- eller monteringsprocedurer med motorn igång.

Bullerkontroll

Följ lokala bullerregler för ljudnivåer och öppettider. Använd endast under lämpliga tider, inte tidigt på morgonen eller sent på natten.

Använd aldrig en högre hastighetsinställning än nödvändigt för att utföra en uppgift. Ju högre motorvarvtal, desto högre ljud från fläkten. Var en god granne.

Undvik heta ytor

Under drift kan ljuddämparen eller den katalytiska ljuddämparen och det omgivande locket bli extremt varma. Undvik kontakt under och omedelbart efter drift.

Håll alltid avgasområdet fritt från brännbart skräp. Låt motorn och ljuddämparen svalna helt innan du utför underhållsåtgärder.

SPECIFIKATIONER

Modell.....QS25Q79BF

Förpackningsmått.... (550×420×535)mm

Nettovikt.... 11,2 kg

Slagvolym.... 79,4 cc

Luftvolym.... 1674 m³/h

Max lufthastighet .... 87 m/s

WOT-hastighet ..... (6800 ± 350) r/min

Tomgångshastighet .... (2800 ± 150) r/min

Motortyp...... Luftkyld, tvåtakts, encylindrig bensinmotor

Tändsystem...... Svänghjul Magneto, kondensatorurladdning tändtyp

Tändstift..... NGK BPMR7A Gap (0,6~0,7) mm

Avgassystem...... Gnistfångarljuddämpare

Bränsle...... Blandat (bensin och tvåtaktsolja)

Olja.... 50:1 Högpresterande, tvåtaktsluft

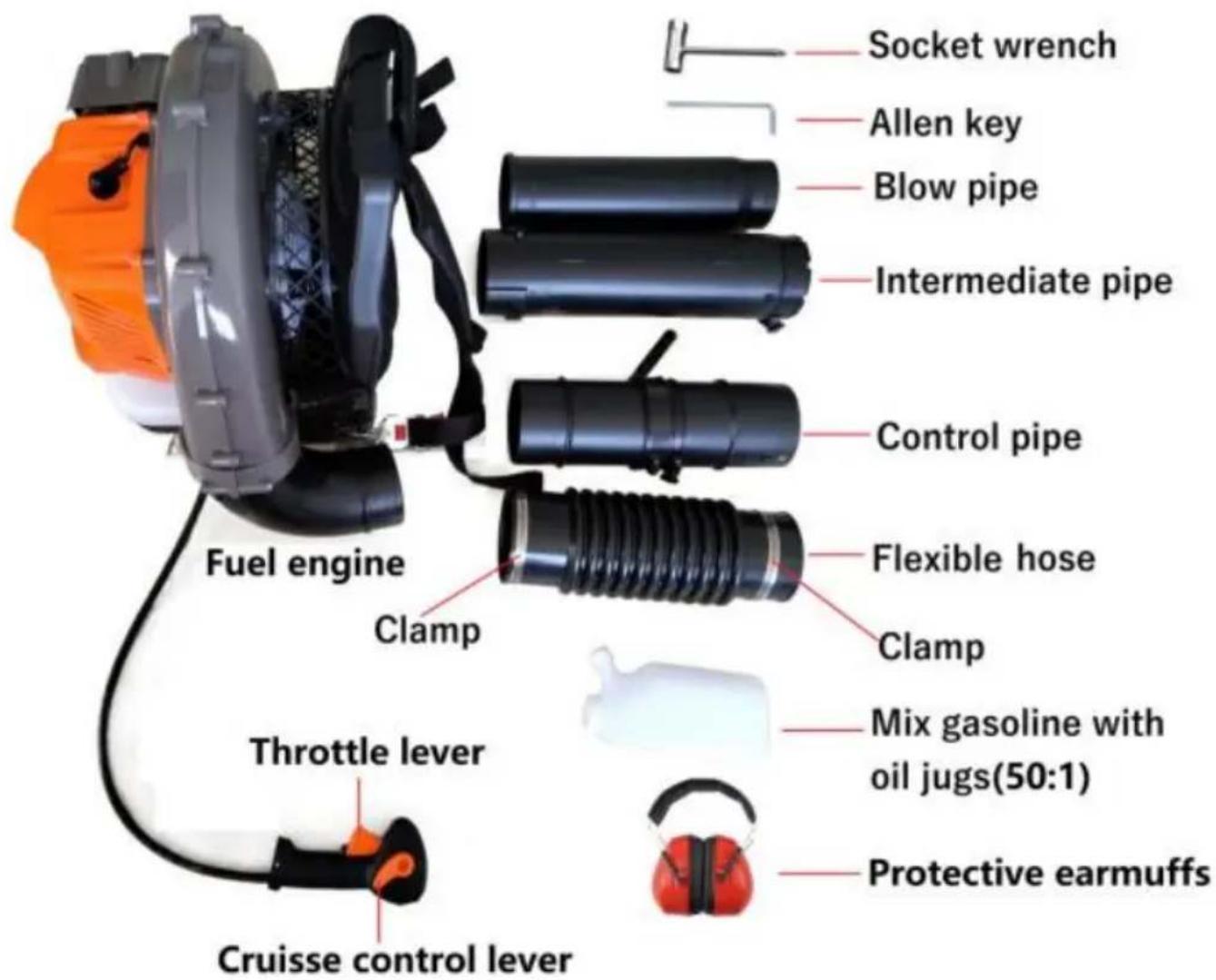

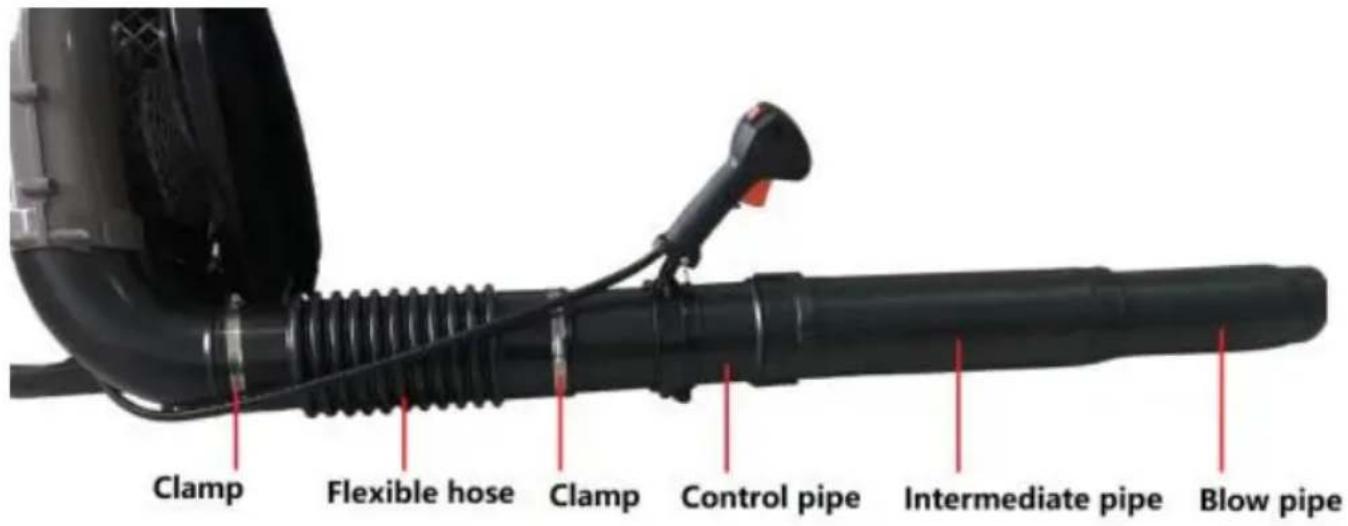

DELLISTA _

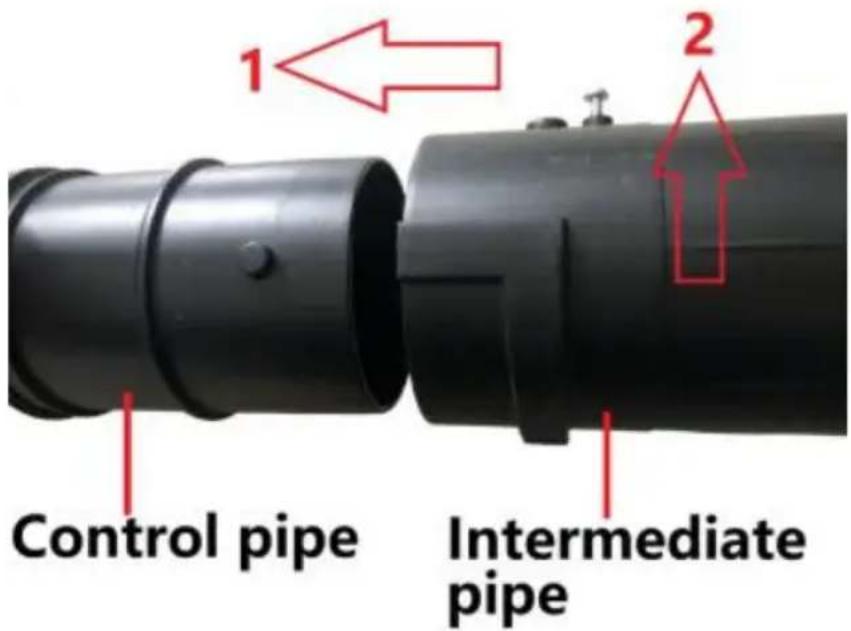

Montering av blåsrör och kontrollhandtag

1. Anslut fläkten och styrröret med den flexibla slangen. Kläm fast båda ändarna av den flexibla slangen på plats. Använd medfölj hårdvara. Notera! Smörj rören lite för att underlätta monteringen.
2. Placera manöverhandtaget över styrröret.
3. Vrid manöverhandtaget så att skåran passerar över flikarna på kontrollröret.
4. Rikta in manöverhandtaget med reglagets nyckelrör. Manöverhandtagets kablar får inte vara vridna under montering.
5. Justera positionen för att uppnå en bekväm arbetsställning. Dra åt gashandtagets klämma.

Blåsrör

OBS: Se till att skruvarna i rören flyttas ur vägen så att de inte orsakar problem under monteringen. Montera mellanröret och blåsröret. Rikta in skruvarna i de gängade hålen i rören. Dra åt skruven när du har slutfört monteringen av blåsrören. Det är möjligt att lägga till fler mellanrör om längre blåsrör krävs.

Använd endast färskt, rent bränsle. Blanda alla bränslen med förstklassig 2-takts motorolja vid ett bensin/olja-förhållande på 50:1.

Blandningsinstruktioner

1. Fyll en godkänd bränslebehållare med hälften av den nödvändiga mängden bensin. 2. Tillsätt 2-taktsolja till bensin. 3. Stäng behållaren och skaka för att blanda olja med bensin. 4. Tillsätt återstående bensin och blanda om. 5. Montera bränslebehållarens lock och torka av eventuellt spillt bränsle från behållaren och omgivande område.

Hantering av bränsle

Bränsle är MYCKET brandfarligt. Var extremt försiktig vid blandning, lagring eller hantering, annars kan allvarliga personskador uppstå.

Använd en godkänd bränslebehållare.

Rök INTE nära bränsle.

Tillåt INTE lågor eller gnistor nära bränsle.

Bränsletankar/dunkar kan vara under tryck. Alltid lossa bränslelocken långsamt så att trycket släpps ut jämnt.

Tanka ALDRIG en enhet när motorn är VARM.

Tanka ALDRIG en enhet med motorn igång.

FYLL INTE bränsletankar inomhus. Fyll ALLTID på bränsletankar utomhus.

över barmark.

Dra åt tanklocket ordentligt efter tankning.

Inspektera för bränsleläckage. Om bränsleläckage upptäcks, starta eller använd inte enheten förrän läckaget repareras.

DRIFT

IMPORTANT

Torka av utspillt bränsle från enheten.

Flytta minst 3 meter från tankningsplatsen innan du startar.

Efter användning-

Förvara INTE en enhet med bränsle i tanken.

Läckor kan uppstå.

Returnera oanvänt bränsle till en godkänd bränsleförvaringsbehållare.

Lagring-

Lagar om bränslelagring varierar beroende på ort. Kontakta din lokala regering för de lagar som påverkar ditt område. Förvara bränsle i en försiktighetsåtgärd godkänd, lufttät behållare.

Förvara i väl ventilerad, obemannad byggnad, borta från gnistor och lågor. Lagra inte bränsle längre än 30 dagar.

Rekylstartare: Använd korta drag endast 1/2-2/3 av replängd för start.

Låt inte repet snäppa in igen. Håll alltid enheten stadigt.

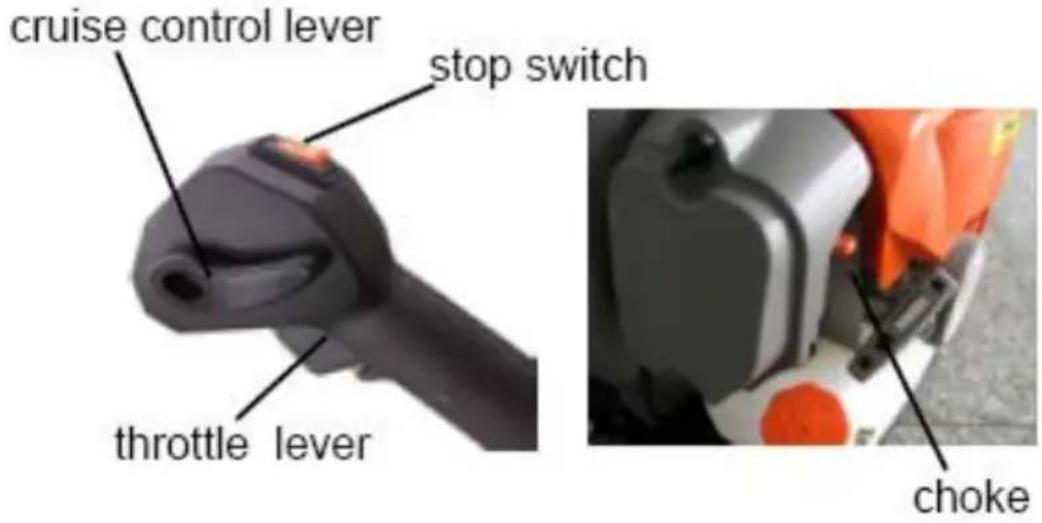

START AV KALL MOTOR

1. Ställ stoppbrytaren i läge "RUN".
2. Ställ upp chokereglaget till maximalt chokeläge.
3. Tryck på luftrengöringen upprepade gånger i minst 10 gånger och bränsle börjar fyllas glödlampan. Glödlampan behöver inte vara helt fylld.
4. Ställ farthållaren på ungefär 1/2 fullt gasspjällsläge.
5. Håll maskinens kropp mot marken med vänster hand (OBS!

Inte med foten!). Ta tag i starthandtaget. Dra sakta ut sladden med höger hand tills du känner lite motstånd (startarens spärrhakar greppar), dra nu snabbt och kraftfullt sladden 3 till 6 gånger. Linda aldrig startmotorns sladd runt handen.

Upprepa dragningen av sladden tills motorn försöker starta. Placera choken i helt öppet läge. Dra kraftigt i startsnöret tills motorn startar. Låt motorn gå på snabb tomgång i 30 sekunder.

VARNING! Dra inte i startsnöret hela vägen ut och släpp inte starthandtaget när sladden är helt utdragen. Detta kan skada maskinen.

Använd samma startprocedur som för en kall motor men utan att ställa chokereglaget i chokeläge.

OBS

Flytta gasreglaget till tomgångsläget och tryck på stoppknappen tills motorn stannar helt.

FUNKTION AV BLÅSARE

VARNING

FARA

Luft släpps ut så snart motorn startas, även på tomgång. Låt inte någon vara nära fläkten eller fläktröret.

Läs säkerhetsavsnittet på sidorna 1 till 4 noggrant.

VIKTIGT

Blockera inte fläktrörets öppning för att undvika motorskador på grund av övervarvning.

1. Använd endast under lämpliga tider.
2. Låt motorn värmas upp vid snabb tomgång under några minuter.
3. Ställ in motorvarvtalet med gasreglaget.
4. Använd lägre hastighet för att blåsa torra löv från promenader, uteplatser och bilfärder.
5. Ytterligare hastighet kan vara nödvändig för att rengöra gräs och löv från gräsmatta eller rabatt. 6. Högre hastighet kan vara nödvändig för att flytta grus, smuts, snö, flaskor eller burkar från en uppfart, gata, parkeringsplats eller stadion.

NOTERA

Använd aldrig en högre hastighetsinställning än nödvändigt för att utföra din uppgift. Kom ihåg, ju högre motorvarvtal, desto högre ljud och fläktljud. Minimera damm genom att använda fläkt vid lägre hastigheter och genom att dämpa material med vatten/dimma vid behov. Ha kvar skräp på din fastighet. Var smart och var en bra granne.

UNDERHÅLL

Din fläkt är designad för att ge många timmar av problemfri service.

Regelbundet

schemalagt underhåll hjälper din fläkt att uppnå det målet. Om du är osäker eller inte är utrustad med nödvändiga verktyg, kan du ta din enhet till serviceåterförsäljare för underhåll. För att hjälpa dig att avgöra om du vill GÖRA-DET-SJÄLV eller låta Återförsäljaren göra det, varje

underhållsuppgift har betygsatts. Om uppgiften inte finns med i listan, kontakta din återförsäljare för reparationer.

Underhållsschema

Nedan hittar du några allmänna underhållsinstruktioner. Om du behöver

ytterligare information kontakta din serviceverkstad.

Kontakta auktoriserad serviceåterförsäljare för service eller byte av ljuddämpare (med katalysator) var 50:e timme.

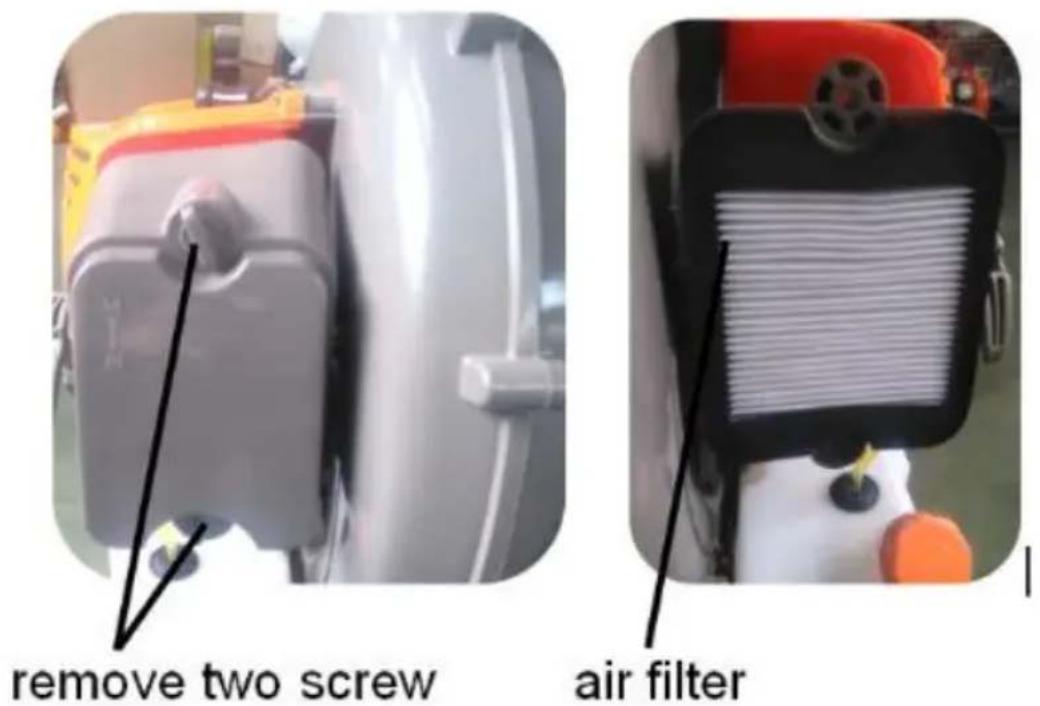

LUFTFILTER

1. Stäng choken (kallstartposition). Detta förhindrar att smuts kommer in i förgasarens hals när luftfiltret tas bort. Borsta bort samlad smuts från luftrenarområdet.
2. Ta bort luftfilterkåpan och ta ut filtret. Tvätta det rent i varmt, två
3. Sätt tillbaka luftfiltret och luftfilterkåpan. Glöm inte att sätta tillbaka

luftskärmen. Om grillen saknas är luftrenaren inte ordentligt förseglad och damm kan tränga in i cylindern.

1. Ett luftfilter som har använts länge kan inte rengöras helt. Filtret måste bytas ut mot ett nytt med jämna mellanrum. Ett skadat luftfilter måste alltid bytas ut.

Axelband

Om axelremmen är skadad kan den gå sönder under användning och maskinen kan falla, vilket orsakar personskada. Följ instruktionerna nedan för att byta ut axelremmen.

1. Ta bort klämman från remmen. 2. Dra änden av remmen genom galgen. 3. Sätt tillbaka klämman på remmen.

TÄNDSTIFT

Tändstiftets skick påverkas av:

• Felaktig inställning av förgasaren.
• En felaktig bränsleblandning (för mycket eller felaktig typ av olja).
• Ett smutsigt luftfilter.

Dessa faktorer orsakar avlagringar på tändstiftselektroder, vilket kan leda till

driftsproblem och startsvårigheter.

Rengör utsidan av tändstiftet. Avlägsna det och kontrollera elektrodgapet. Justera mellanrummet till 0,6-0,7 mm, eller byt ut tändstiftet. Kontrollera att tändstiftet är försett med en dämpare.

VARNING! Använd alltid det rekommenderade tändstiftet! Användning av fel tändstift kan skada kolven/cylindern.

Använd alltid det rekommenderade tändstiftet (NGK BPMR7A)! Användning av fel tändstift kan skada kolven/cylindern.

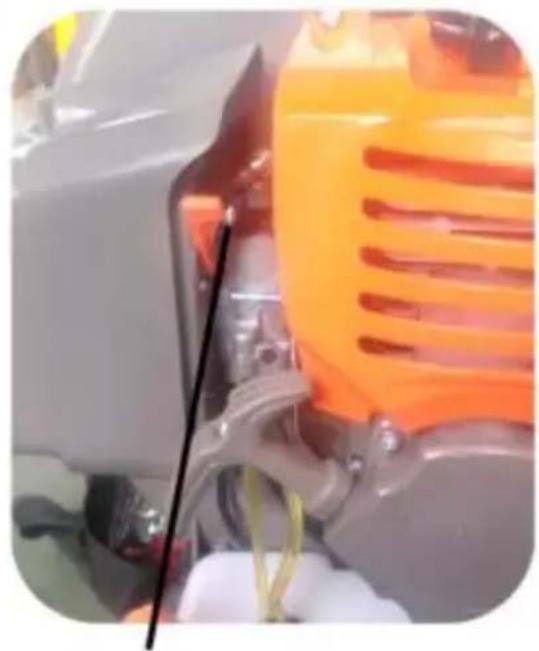

Justering av tomgångsvarvtalet. Innan några justeringar görs, se till att luftfiltret är rent och att luftfilterkåpan är monterad.

Fabriksinställningen av tomgångsvarvtalet är: 2 800 rpm

Använd tomgångsjusteringsskruven om tomgångsvarvtalet måste justeras.

Ljuddämparen är utformad för att minska ljudnivån och för att rikta avgaserna bort från operatören. Avgaserna är heta och kan innehålla gnistor, som kan orsaka brand om de riktas mot torrt och brännbart material.

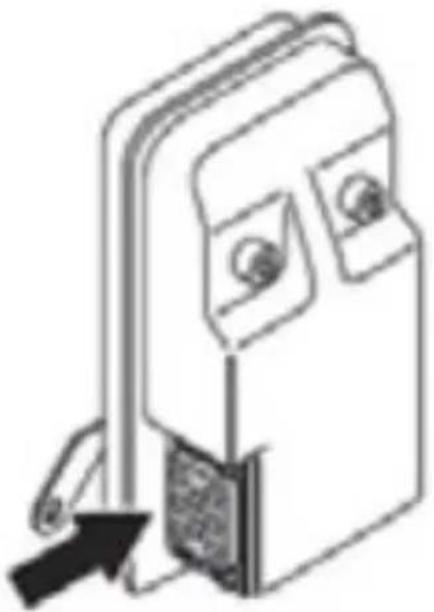

Ljuddämparen på din maskin är utrustad med gnistfångarskärm. OBSERVERA: GNISTFÅNGARSKÄRMEN PÅ DENNA ENHET ÄR INTE

SERVICEBAR. När din enhet används byggs kolavlagringar upp på

ljuddämparen och gnistskyddsskärmen. För normal användning av husägare kommer ljuddämpare och gnistskyddsskärm inte att kräva någon service.

Efter 50 timmars användning rekommenderar vi att din ljuddämpare servas eller byts ut av din auktoriserade serviceåterförsäljare.

VARNING! Använd aldrig en maskin med en defekt ljuddämpare.

Kontrollera regelbundet att ljuddämparen är komplett och korrekt fastsatt.

Se till att gnistfångaren och avgaskanalen är ordentligt fastskruvade.

VARNING! Ljuddämparen blir väldigt varm under

användning och förblir så en tid efter

att motorn stoppats. Detta gäller även vid tomgång.

Kontakt kan orsaka brännskador på huden.

Tänk på brandrisken!

FELSÖKNING

Långtidsförvaring (över 30 dagar)

Förvara inte din enhet under en längre tidsperiod (30 dagar eller mer) utan att utföra skyddande lagringsunderhåll som inkluderar följande:

1. Förvara enheten på en torr, dammfri plats, utom räckhåll för barn.
2. Ta bort ansamlingar av fett, olja, smuts och skräp från enhetens utsida.
3. Utför allt periodiskt smörjnings- och underhållsarbete som krävs.
4. Dra åt alla skruvar och muttrar.
5. Töm bränsletanken helt och dra i rekylstarthandtaget flera gånger för att få bort bränsle från förgasaren.
6. Ta bort tändstiftet och häll 7cc (1/4 oz, 1/2 matsked) färsk, ren 2-takts motorolja in i cylindern genom tändstiftshålet.

A. Lägg en ren trasa över tändstiftshålet. B. Dra i rekylstarthandtaget 2-3 gånger för att fördela oljan inuti maskinen. C. Observera kolvens placering genom tändstiftshålet. Dra sakta i rekylhandtaget tills kolven når toppen av sin rörelse och lämna den där. 7. Montera tändstiftet (anslut inte tändkabeln). 8. Ta bort blåsrörsenheten från enheten.

TRANSPORTER

• Låt motorn svalna innan transport. - Säkra enheten under transport. - Dra åt tanklocket före transport.

Teknisk support och e-garanticertifikat
