INSTRUKCJA OBSŁUGI QS25Q79BF Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

PLECAK ZASILANY GAZEM

DMUCHAWA DO LIŚCI

INSTRUKCJA OBSŁUGI

Dmuchawa plecakowa została zaprojektowana i wyprodukowana tak, aby zapewnić długą żywotność i niezawodność w miejscu pracy.

Przeczytaj i zrozum tę instrukcję, przekonasz się, że jest łatwa w użyciu pomocy

wskazówki dotyczące obsługi i komunikaty BEZPIECZEŃSTWA. Instrukcja zawiera dane techniczne i informacje dot eksploatację, uruchamianie, zatrzymywanie, konserwację, przechowywanie i montaż specyficzny dla tego produktu.

BEZPIECZEŃSTWO

Specyfikacje, opisy i materiały ilustracyjne zawarte w tej literaturze są tak dokładne, jak wiadomo w momencie publikacji, ale mogą ulec zmianie bez powiadomienia. Ilustracje mogą zawierać wyposażenie opcjonalne i akcesoria ale może nie obejmować całego wyposażenia standardowego.

PIKTOGRAMY

Znajdź te naklejki ostrzegawcze na urządzeniu. Upewnij się, że naklejki są czytelne i zrozumiałe i postępuj zgodnie z zawartymi na nich instrukcjami. nie można odczytać naklejki, można zamówić nową u sprzedawcy i umieśką w wymaganym miejscu. Proszę przestudiować i poznać ich znaczenie. U uzyskać szczegółowe informacje, zobacz instrukcje ZAMAWIANIA CZĘŚCI.

LOKALIZACJA

Etykiety ostrzegawcze Znakowanie na gorąco (w pobliżu tłumika) (umieszczony na obudowie dmuchawy) Trzymaj wszystkie części ciała z daleka

z gorących powierzchni.

Twój osąd i zręczność fizyczna mogą nie być dobre;

jeśli jesteś zmęczony lub chory,

jeśli bierzesz leki,

jeśli zażywałeś alkohol lub narkotyki.

Obsługuj urządzenie tylko wtedy, gdy jesteś w dobrej kondycji fizycznej i psychicznej.

Ochrona oczu-

Podczas obsługi urządzenia należy nosić ochronę oczu spełniającą

wymagania ANSIZ87.1 lub CE maszyna.

Ochrona rąk-

Do uchwycenia uchwytu dmuchawy należy nosić antypoślizgowe, wytrzymałe rękawice robocze. Rękawiczki również redukują przenoszenie wibracji maszyny na dłonie.

Ochrona dróg oddechowych-

Nosić maskę na twarz w celu ochrony przed pyłem.

Ochrona słuchu-

Zalecamy noszenie środków ochrony słuchu przy każdym użyciu urządzenia

Właściwy ubiór-

Noś płaszcz chroniący przed truciznami, trwałą odzież; Spodnie powinny m długie nogawki, koszule z długim rękawem. NIE NOSIĆ SZORTÓW. NIE M KRAWATY, SZALIKI, BIŻUTERIA. Noś solidne buty robocze z ociepleniem podeszwy; NIE OBSŁUGUJ URZĄDZENIA NA BOSCH STOPACH. Trzymaj długie włosy z dala od silnika i dmuchawy wlot. Przytrzymaj włosy czepkie lub siatką.

SPRZET

Przed przystąpieniem do pracy należy przeprowadzić pełną kontrolę należy wykonać jednostkę:

Sprawdź urządzenie pod kątem luźnych/brakujących nakrętek, śrub i śruby. Dokręcić i/lub wymienić w razie potrzeby. Sprawdź przewody paliwowe, zbiornik i obszar wokół gaźnik pod kątem wycieków paliwa. Nie operuj urządzenia w przypadku wykrycia nieszczelności.

Utrzymuj obszar wydechowy z dala od łatwopalnych zanieczyszczeń. Unikaj kontaktu w trakcie i natychmiast po operacji.

BEZPIECZNA OPERACJA

Określ obszar działania--

Przejrzyj obszar do oczyszczenia. Szukać potencjalne zagrożenia, takie jak kamienie lub metal

przedmiotów, do których maszyna jest przeznaczona zamiatanie trawników, ścieżek, dróg asfaltowych i lubię to.

Widzowie i współpracownicy muszą być ostrzegany, dzieci i zwierzęta zabronione od zbliżenia się na odległość mniejszą niż 15 m, podczas gdy dmuchawa jest używana.

Weź pod uwagę warunki wietrzne: unikaj pracy w pobliżu otwartych drzwi okien.

Ostrzeżenie o niebezpieczeństwie związanym z obracającymi się częściami dbaj o swoje dłonie.

Maszyna nie jest przeznaczona do użytku przez dzieci.

Wcześniej użyj grabi i mioteł, aby poluzować gruz dmuchanie.

W przypadku zapylenia powierzchnie lekko zwilżyć.

Zapewnij wszystkim operatorom tego sprzętu instrukcję obsługi i instrukcje dotyczące sejfu operacja.

Nie kieruj dmuchawy na ludzi ani zwierzęta. Uruchomić jednostkę na podło z przepustnicą na biegu jałowym. Sprawdzać aby rura dmuchawy nie była zablokowana przez ziemię lub przez jakiekolwiek przedmioty.

Ostrzeżenie: Jeśli zdarzy się wypadek lub awaria, natychmiast zatrzymaj maszynę i sprawdź ją, w razie potrzeby skontaktuj się ze sprzedawcą.

Nie używaj maszyny przez dłuższy czas. Zadbaj o odpoczynek po godzinie pracy lub uzupełnieniu paliwa w zbiorniku.

WARNING

DANGER

Trzymaj uchwyt tak, aby palce były złączone i obejmowały Uchwyt.

Zachowaj solidną postawę

Przez cały czas utrzymuj równowagę i równowagę. Do nie stawaj na śliskierównej lub niestabilnej powierzchni powierzchnie. Nie pracuj w dziwnych pozycjach lub dalej drabiny.

Nie przeprowadzaj konserwacji ani montażu procedury przy pracującym silniku.

Kontrola hałasu

Postępuj zgodnie z lokalnymi przepisami dotyczącymi hałasu poziomy i godziny pracy. Tylko do użytku w odpowiednich godzinach, a nie wcześniej rano rano i późno w nocy.

Nigdy nie używaj wyższego ustawienia prędkości, niż jest to konieczne wykonać zadanie. Im wyższa prędkość obrotowa silnika tym głośniejszy jes dźwięk dmuchawy. Bądź dobrym sąsiadem.

Unikaj gorących powierzchni

Podczas pracy tłumik lub tłumik katalityczny i otaczająca go pokrywa mogą bardzo nagrzać. Unikaj kontaktu w trakcie i bezpośrednio po operacja.

. Przed wykonaniem jakichkolwiek czynności konserwacyjnych poczekaj, aż silnik i tłumik całkowicie ostygną.

SPECYFIKACJE

Model.....QS25Q79BF

Wymiary opakowania.... (550×420×535)mm

Masa netto.... 11,2 kg

Pojemność skokowa...... 79,4 cm3

Objętość powietrza.... 1674m³/h

Maksymalna prędkość powietrza .....87m/s

Prędkość WOT .....( 6800 ±350) obr./min

Prędkość biegu jałowego......(2800±150)r/min

Typ silnika...... Chłodzony powietrzem, dwusuwowy, jednocylindrowy silnik benzynowy

Układ zapłonowy......Koło zamachowe Magneto, typ zapłonu wyładowania kondensatora

Świeca zapłonowa.....NGK BPMR7A Szczelina (0,6\~0,7) mm

Układ wydechowy......Tłumik łapacza iskier

Paliwo...... Mieszane (benzyna i olej do silników dwusuwowych)

Olej .....50:1 Wysokowydajne powietrze dwusuwowe

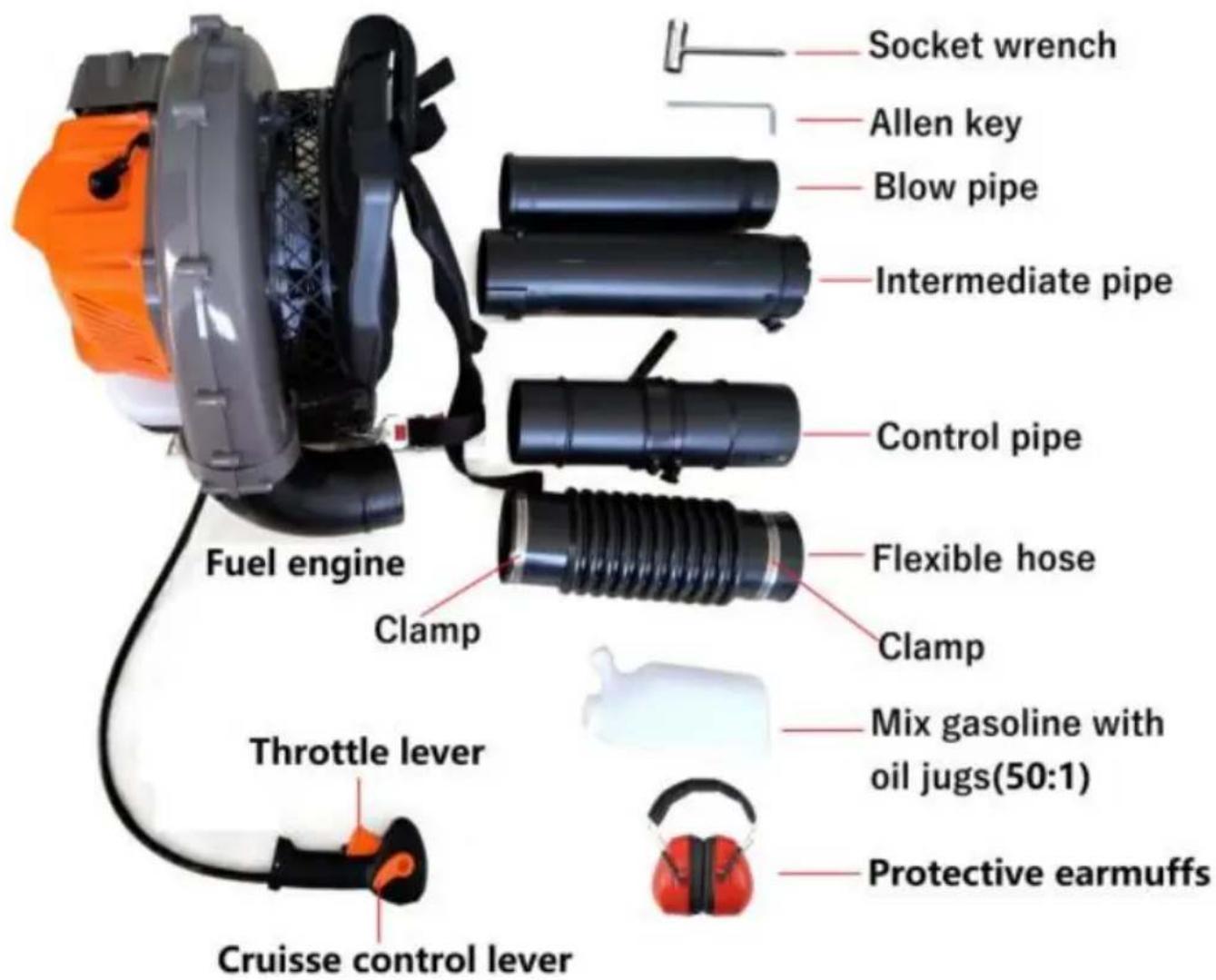

LISTA CZEŚCI

Montaż rury nadmuchowej i uchwytu sterującego

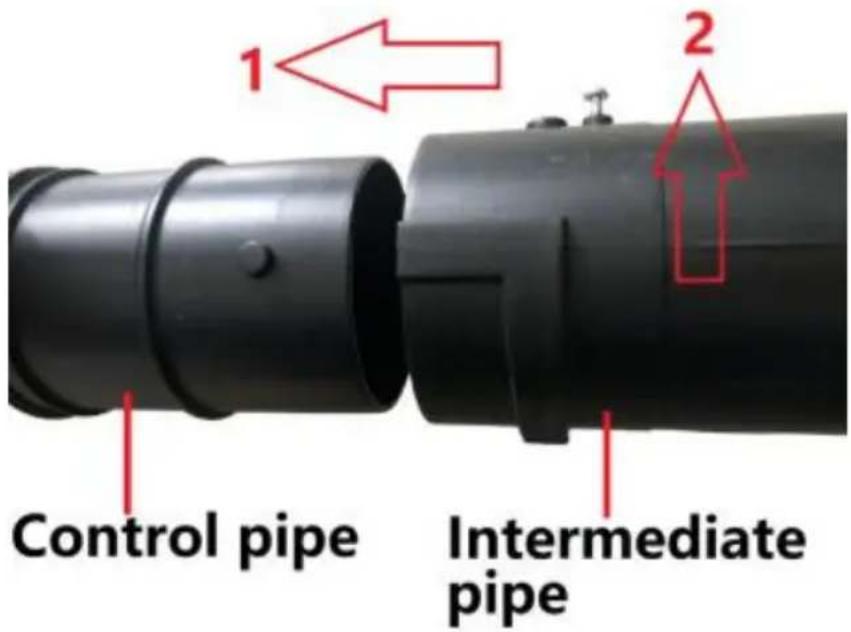

1. Połączyć rurę dmuchawy i sterowania za pomocą węża elastycznego. Zaciśnij oba KOńce elastycznego węża na miejscu. Użyj dołączonego spreż Notatka! Aby ułatwić montaż, lekko narmaruj rury.

2. Umieść uchwyt operacyjny nad rurą sterującą.

3. Obróć uchwyt tak, aby wycięcie przeszło nad wypustkami rury sterujące

4. Wyrównaj uchwyt operacyjny z klawiszem sterowania rury. Okablowanie uchwytu operacyjnego nie może być skręcone podczas montażu.

5.Wyreguluj pozycję, aby uzyskać wygodną pozycję do pracy. Dokręć zacis uchwytu przepustnicy.

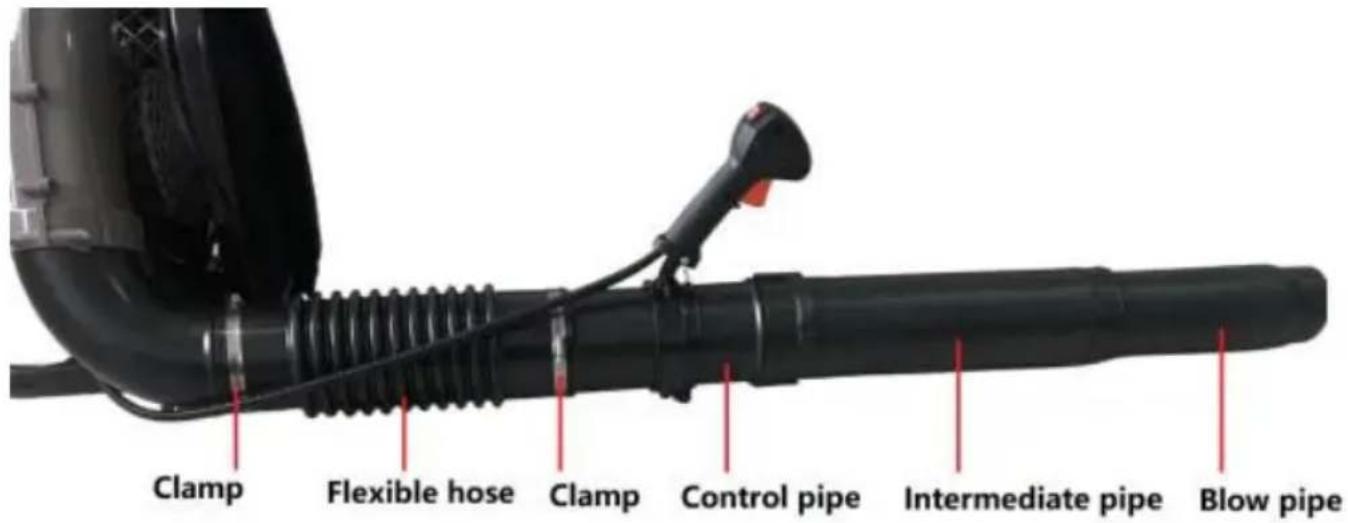

Clamp Flexible hose Clamp Control pipe Intermediate pipe Blow pipe

Rura dmuchawy

UWAGA: Upewnij się, że śruby w rurach są odsunięte, aby nie powodować przeszkody podczas montażu. Zamontować rurę pośrednią i rurę wydmuchową. Wyrównaj śruby z gwintowanymi otworami w rurach. Dokręcić śrubę po zakończeniu montażu rur wydmuchowych. To jest możliwe jest dodanie większej liczby rur pośrednich, jeśli wymagana jest dłuższa okrągła rura dmuchawy.

Wymagania dotyczące paliwa

Używaj wyłącznie świeżego, czystego paliwa. Mieszaj wszystkie paliwa z wysokiej jakości olejem do silników dwusuwowych w proporcji benzyna/olej stosunek 50:1.

Instrukcje mieszania

1. Napełnij zatwierdzony zbiornik paliwa połową wymaganą ilość benzyny.
   2.Dodaj olej do silników dwusuwowych do benzyny.
   3.Zamknij pojemnik i potrząśnij, aby wymieszać olej z benzyną.
2. Dodaj pozostałą benzynę i ponownie wymieszaj.
   5.Założ korek zbiornika paliwa i wytrzyj go rozlane paliwo ze zbiornika i otoczenia obszar.

Postępowanie z paliwem

Paliwo jest BARDZO łatwopalne. Zachowaj szczególną ostrożność podczas mieszania, przechowywania lub obsługi, gdyż może to spowodować poważn obrażenia ciała.

Używaj zatwierdzonego kanistra na paliwo.

NIE pal w pobliżu paliwa.

NIE WOLNO dopuszczać płomieni ani iskier w pobliżu paliwa.

Zbiorniki/puszki paliwa mogą znajdować się pod ciśnieniem. Zawsze powoli poluzuj korki wlewu paliwa, pozwalając na osiągnięcie ciśnienia wyrównać.

NIGDY nie tankuj urządzenia, gdy silnik jest GORACY.

NIGDY nie tankuj urządzenia przy pracującym silniku.

NIE napełniaj zbiorników paliwa w pomieszczeniach zamkniętych. ZAWSZE uzupełniaj paliwo zbiorniki na zewnątrz, na gołej ziemi.

Po zatankowaniu dokładnie dokręć korek wlewu paliwa.

Sprawdź, czy nie ma wycieków paliwa. W przypadku stwierdzenia wycieku paliwa, nie uruchamiaj ani nie obsługuj urządzenia, dopóki nie nastąpi wyc naprawiony.

OPERACJA

IMPORTANT

Wytrzyj rozlane paliwo z urządzenia.

Odsuń się co najmniej 3 m od miejsca tankowania przed rozpoczęciem.

Po użyciu-

NIE przechowuj urządzenia z paliwem w zbiorniku.

Mogą wystąpić wycieki.

Niewykorzystane paliwo należy zwrócić na zatwierdzone paliwo pojemnik do przechowywania.

Składowanie-

Przepisy dotyczące przechowywania paliwa różnią się w zależności od lokalizacji. Kontakt władz lokalnych w zakresie obowiązujących przepisów Twoja okolica. Jako środek ostrożności przechowuj paliwo w pojemniku zatwierdzony, szczelny pojemnik.

Przechowywać w dobrze wentylowanym, niezamieszkanym pomieszczeniu budynku z dala od iskier i płomieni. Do nie przechowywać paliwa dłużej dni.

Rozrusznik linkowy: Używaj krótkich pociągnięć, tylko 1/2-2/3 długość liny r początek.

Nie pozwól, aby lina ponownie się zatrzasnęła. Zawsze mocno trzymaj urządzenie.

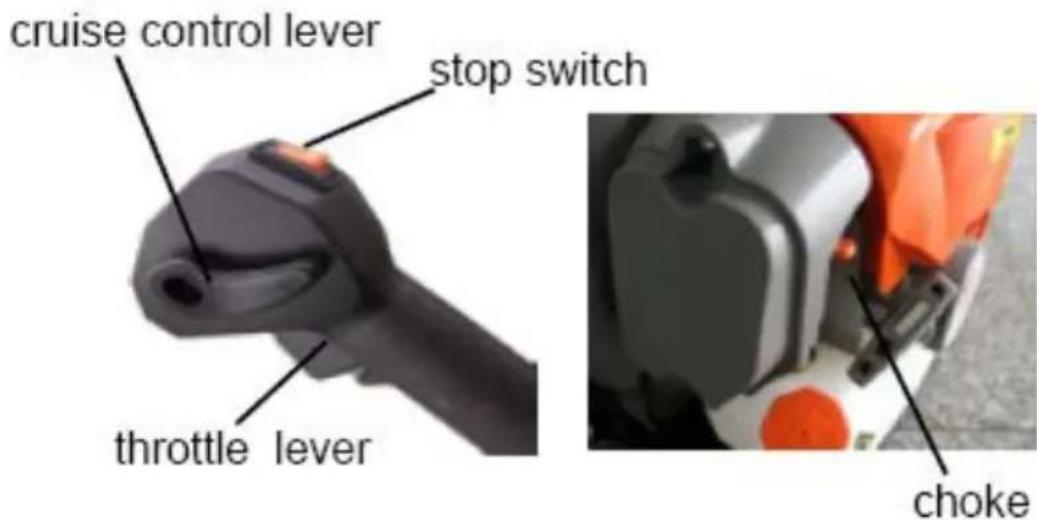

URUCHAMIANIE ZIMNEGO SILNIKA

1. Ustaw wyłącznik stopu w pozycji „RUN”.
2. Ustaw dźwignię ssania w pozycji maksymalnego ssania.

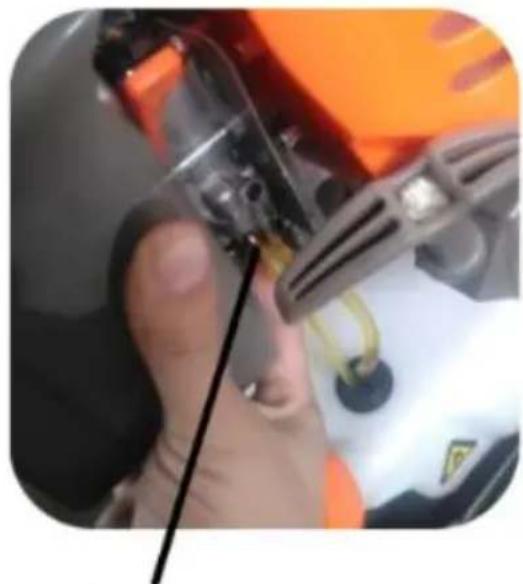

3. Naciskaj kilkakrotnie przycisk odpowietrzania przez a minimum 10 razy paliwo zacznie się uzupełniać żarówka. Żarówka nie musi być całkowicie wypełniona.
4. Ustaw dźwignię tempomatu na około 1/2 objętości położenie przepustnicy.
5. Przytrzymaj korpus maszyny na uziemiaj lewą ręką (UWAGA!

Nie stopą!). Chwyć za uchwyt rozrusznika, powoli wyciągnij przewód prawą ręką aż poczujesz opór (rozrusznik zapadki chwytu), teraz szybko i mocno pociągnij sznurek 3 do 6 razy. Nigdy nie owijaj rozrusznika sznurek wokół dłoni.

Powtarzaj ciągnięcie linki, aż silnik podejmie próbę aby uruchomić. Ustaw dźwignię ssania w pozycji całkowicie otwartej pozycja. Pociągnij mocno link rozrusznika aż do silnika zaczyna. Pozwól silnikowi pracować na wysokich obrotach na biegu jałowym przez 30 sekundy.

OSTROŻNOŚĆ! Nie ciągnij linki rozrusznika do końca wyciągnąć i nie puszczać rączki rozrusznika, gdy linka jest całkowicie wyciągnięta. Może to spowodować uszkodzenie maszyny.

Zastosuj tę samą procedurę rozruchu, jak w przypadku zimnego silnika, al bez ustawiania dźwigni ssania w pozycji ssania.

NOTE

Przesuń dźwignię przepustnicy w położenie biegu jałowego i naciśnij wyłącznik, aż silnik całkowicie się zatrzyma.

PRACA DMUCHAWY

WARNING

DANGER

Powietrze jest uwalniane natychmiast po uruchomieniu silnika, nawet na bie jałowym. Nie pozwalaj nikomu stać w pobliżu dmuchawy lub rury dmuchav. Przeczytaj uważnie rozdział dotyczący bezpieczeństwa na stronach 1 do 4

WAŻNY

Aby uniknąć uszkodzenia silnika na skutek nadmiernych obrotów, nie bloku otworu rury dmuchawy.

1. Używaj tylko w odpowiednich godzinach.
2. Poczekaj, aż silnik się rozgrzeje na wysokich obrotach na biegu jałowym przez kilka minut.
3. Ustaw prędkość obrotową silnika za pomocą dźwigni przepustnicy.
4. Użyj niższej prędkości, aby zdmuchnąć suche liście spacery, patio i przejażdżki.
   oczyszczenia trawy i liści z trawnika lub rabaty kwiatowej może być konie większa prędkość.
5. Do poruszania się może być konieczna większa prędkość żwir, ziemia, śnieg, butelki lub puszki z a podjazd, ulica, parking czy stadion.

NOTATKA

Nigdy nie używaj ustawienia prędkości wyższej niż niezbędne do wykonania zadania. Pamiętać, im wyższa prędkość obrotowa silnika, tym głośniej hała dmuchawy. Zminimalizuj kurz za pomocą dmuchawy przy niższych prędkościach i poprzez tłumienie materiału w razie potrzeby wodą/mgłą. Trzymać śmieci na Twojej posesji. Bądź mądry bądź dobry sąsiad.

KONSERWACJA

Twoja dmuchawa została zaprojektowana tak, aby zapewnić wiele godzin bezawaryjnej obsługi. Regularny

planowa konserwacja pomoże Twojej dmuchawie osiągnąć ten cel. Jeśli nie jesteś pewien lub nie wyposażony w niezbędne narzędzia, możesz chcesz zanieść urządzenie do dealera serwisowego do konserwacji. Aby pomóc Ci zdecydować, czy

chcesz ZROBIĆ TO SAM lub masz Dealer to zrobi, każde zadanie konserwacyjne ma został oceniony. Jeśli zadanie nie jest wymienione, skontaktuj się ze sprzedawcą w celu naprawy.

Harmonogram przeglądów

Poniżej znajdziesz ogólne instrukcje konserwacji. Jeśli potrzebujesz dalszych informacji prosimy o kontakt z warsztatem serwisowym.

Skontaktuj się z autoryzowanym sprzedawcą serwisowym w sprawie serwisu lub wymiany tłumika (z katalizatorem) co 50 minut godziny.

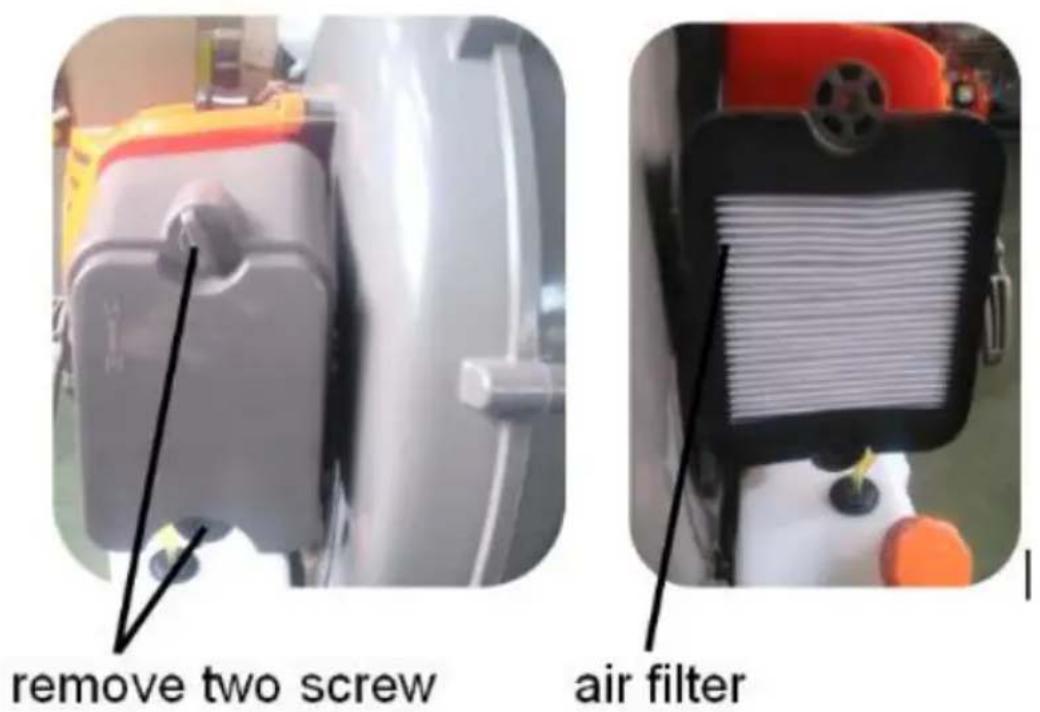

FILTR POWIETRZA

1. Zamknij ssanie (pozycja zimnego rozruchu). To zapobiega przedostawani się brudu do gaźnika gardło po wyjęciu filtra powietrza. Szczotka nagromadzony brud z obszaru filtra powietrza.

2. Zdejmij i wyjmij pokrywę filtra powietrza filtr. Umyj go w ciepłej wodzie mydłem woda.

3. Zamontuj ponownie filtr powietrza i pokrywę filtra powietrza. Do nie zapomnij ponownie założyć osłony powietrza. Jeśli brakuje grilla, nie ma fi powietrza odpowiednio uszczelnione i do środka może przedostać się kurz cylinder.

4. Filtra powietrza, który był używany przez dłuższy czas, nie da się całk wyczyścić. Dlatego filtr należy wymienić na nowy w regularnych odstępach. Uszkodzony filtr powietrza należy zawsze wymienić.

Jeśli pasek na ramię jest uszkodzony, może tak być pęknąć w trakcie użytkowania i maszyna może się zepsuć upadek powodując obrażenia ciała Podążaj za poniższe instrukcje dotyczące wymiany barku pasek.

1 Zdejmij zacisk z paska.
2 Przeprowadź koniec paska przez wieszak.
3 Zamocuj zacisk do paska.

ŚWIECA

Na stan świecy zapłonowej mają wpływ:

• Nieprawidłowa regulacja gaźnika.
• Niewłaściwa mieszanka paliwowa (za dużo lub niewłaściwy rodzaj oleju).
  • Zanieczyszczony filtr powietrza.

Czynniki te powodują powstawanie osadów na elektrod świec zapłonowych, co może skutkować problemami w działaniu i trudnościami z uruchomienier Wyczyść zewnętrzną część świecy zapłonowej. Usunąć i sprawdź odstęp między elektrodami. Poprawić szczelinę na 0,6-0,7 mm lub wymienić świec zapłonową . Sprawdź, czy świeca zapłonowa jest wyposażona w tłumik. OSTROŻNOŚĆ! Zawsze używaj zalecanego typ świecy zapłonowej! Użycie niewłaściwej iskry korek może uszkodzić tłok/cylinder.

Zawsze używaj zalecanej świecy zapłonowej typu (NGK BPMR7A)! Użycie świeca zapłonowa może uszkodzić tłok/cylinder.

WARNING

DANGER

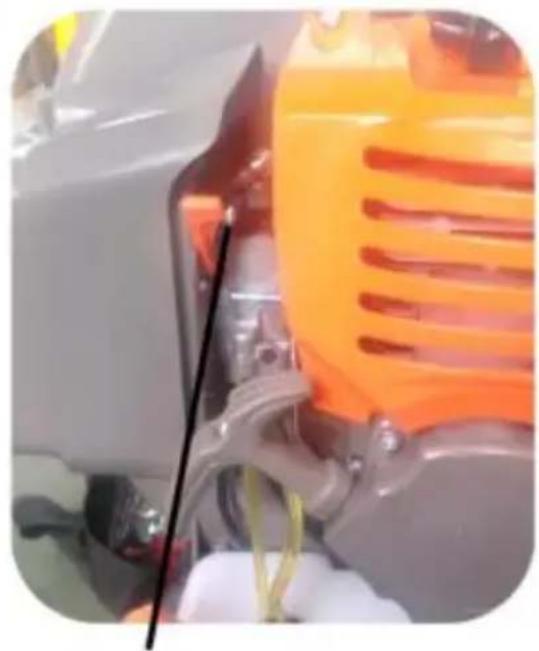

Regulacja prędkości biegu jałowego Zanim dokonasz jakichkolwiek regulacji, dokonaj ich

upewnij się, że filtr powietrza jest czysty i że pokrywa filtra powietrza jest założona.

Fabryczne ustawienie prędkości biegu jałowego wynosi: 2 8 00 obr./min Jeśli trzeba wyregulować prędkość biegu jałowego, użyj śruby regulacji bi jałowego.

Tłumik ma za zadanie redukować poziom hałasu i kierować spaliny z dala operatora. Spaliny są gorące i mogą zawierać iskry, które może spowodów pożar w przypadku skierowania w stronę suchych i materiał palny.

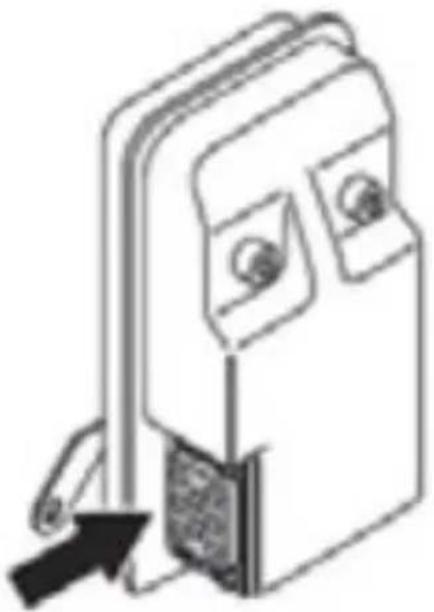

Tłumik w Twojej maszynie jest wyposażony z ekranem łapacza iskier. ZANOTUJ EKRAN ZABEZPIECZAJĄCY ISKRE NA TYM URZĄDZENIE NIE PODLEGA SERWISOWANIU. Jak twoje urządzenie jest używane, gromadzą się na nim osady węglowe tłumik i osłona przeciwiskrowa. Jednak do normalnego użytku domowego tłumik i osłona przeciwiskrowa będą działać wymagają żadnej usługi. Po 50 godzinach użytkowania, zalecamy, aby tłum był serwisowany lub wymieniany przez autoryzowanego serwisanta sprzedawca usług.

OSTROŻNOŚĆ! Nigdy nie używaj maszyny z uszkodzonym tłumikiem. Regularnie sprawdzaj, czy tłumik jest kompletny i prawidłowo zamocowany. Upewnij się, że łapacz iskier i kanał wydechowy są prawidłowo przykręcon

OSTRZEŻENIE! Tłumik bardzo się nagrzewa używać i tak pozostać przez jakiś czas zatrzymanie. Dotyczy to również biegu jałowego. Kontakt może spowodować oparzenia skóry. Pamiętaj o ryzyku pożaru!

ROZWIĄZYWANIE PROBLEMÓW

Przechowywanie długoterminowe ( ponad 30 dni )

Nie przechowuj urządzenia przez dłuższy czas okres czasu ( 30 dni lub dłużej ) bez wykonywanie ochronnych prac konserwacyjnych magazynu którym obejmuje:

1. Przechowuj urządzenie w suchym i wolnym od kurzu miejscu zasięg da

2. Usuń nagromadzony tłuszcz, olej, brud i zanieczyszczenia z zewnętrznej części urządzenia.

3. Wykonaj wszystkie okresowe smarowanie i wymagane usługi.
4. Dokręć wszystkie śruby i nakrętki.
5. Całkowicie opróżnij zbiornik paliwa i wyciągnij kilka razy pociągnij za u rozrusznika linkowego, aby go zdjąć paliwo z gaźnika.
6. Wykręć świecę zapłonową i wlej 7 cm3 (1/4 uncji, 1/2 łyżki stołowej świeżego, czystego

Olej do silnika dwusuwowego do cylindra przez otwór świecy zapłonowej.

A. Położ czystą szmatkę na świecy zapłonowej otwór.
B. Pociągnij 2-3 razy za uchwyt rozrusznika linkowego rozprowadzić olej wewnątrz maszyny.
C. Obserwuj położenie tłoka przez otwór na świecie zapłonową. Powoli pociągnij uchwyt odrzutowy aż tłok osiągnie szczyt swojego skoku i zostaw tam.
7.Zamontuj świecę zapłonową ( nie podłączaj). przewód zapłonowy ) .
8. Wymontuj zespół dmuchawy z urządzenia.

TRANSPORT

• Przed transportem poczekaj, aż silnik ostygnie.
• Zabezpiecz urządzenie na czas transportu.
• Przed transportem dokręć korek wlewu paliwa.

Wyprodukowano w Chinach
