QS25Q79BF - Blazer Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Rugblazer
Merk	Vevor
Model	QS25Q79BF
Afmetingen verpakking	550 × 420 × 535 mm
Netto gewicht	11,2 kg
Voeding	2-takt benzine-olie mengsel (verhouding 50:1)
Cilinderinhoud	79,4 cc
Luchtdebiet	1674 m³/h
Maximale luchtsnelheid	87 m/s
Toerental bij volle belasting	6800 ±350 tr/min
Stationair toerental	2800 ±150 tr/min
Motortype	Luchtgekoelde 2-takt eencilinder benzinemotor
Ontstekingssysteem	Magneetvliegwiel, CDI-ontsteking
Bougie	NGK BPMR7A (spleet 0,6-0,7 mm)
Uitlaatsysteem	Demper met vonkenvanger
Tankinhoud	Niet gespecificeerd, gebruik een goedgekeurde jerrycan
Starten	Terugslagstarter
Hoofdfuncties	Blazen van bladeren, puin, gras, lichte sneeuw
Veiligheid	Lange kleding, oog-, gehoor- en ademhalingsbescherming; houd personen/dieren op 15 m afstand
Onderhoud	Luchtfilter reinigen met zeepwater; bougie elke 50 uur vervangen; brandstof aftappen voor opslag >30 dagen
Reserveonderdelen	Neem contact op met de erkende dealer
Herstelbaarheid	Onderhoud mogelijk door gebruiker (filter, bougie); voor demper, neem contact op met een dealer
Algemene informatie	Handleiding beschikbaar in meerdere talen; technische ondersteuning: www.vevor.com/support

Veelgestelde vragen - QS25Q79BF Vevor

Welke brandstof gebruiken voor de Vevor QS25Q79BF rugblazer?

Gebruik een mengsel van hoogwaardige benzine en 2-takt olie in een verhouding van 50:1. Bereid het mengsel in een goedgekeurde jerrycan en schud het voor het tanken.

Hoe start ik de motor koud?

Zet de schakelaar op RUN, sluit de choke, druk minstens 10 keer op de ontluchting, stel de gashendel in op halve gas, trek dan 3 tot 6 keer aan de starter tot de motor probeert te starten. Open vervolgens de choke en trek opnieuw tot starten.

Welke bougie wordt aanbevolen?

De aanbevolen bougie is de NGK BPMR7A met een elektrodeafstand tussen 0,6 en 0,7 mm. Gebruik geen ander type bougie.

Hoe reinig ik het luchtfilter?

Sluit de choke (koude start stand) om te voorkomen dat vuil binnendringt. Verwijder de deksel en het filter, was het met warm zeepwater en plaats het terug. Een zeer vuil filter moet worden vervangen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril (ANSI Z87.1 of CE), antislip handschoenen, een stofmasker, lange kleding en stevige schoenen. Houd kinderen en dieren op meer dan 15 meter van het werkgebied.

Hoe bewaar ik het apparaat voor langere tijd?

Tap de brandstoftank leeg, trek meerdere keren aan de starter om de carburateur leeg te maken. Verwijder de bougie, giet 7 cc 2-takt olie in de cilinder, trek 2-3 keer aan de starter, plaats de bougie terug zonder de kabel aan te sluiten. Bewaar op een droge plaats, buiten bereik van kinderen.

Wat is het maximale luchtdebiet van de blazer?

Het maximale luchtdebiet is 1674 m³/u en de luchtsnelheid bereikt 87 m/s.

Hoe stel ik het stationair toerental van de motor af?

Zorg ervoor dat het luchtfilter schoon is. Stel het stationair toerental in op 2800 ±150 tpm met behulp van de stationair stelschroef. Overschrijd dit toerental niet.

Wat te doen als de motor niet start?

Controleer de bougie (schoon, juiste afstand), de brandstof (vers mengsel) en het luchtfilter. Zorg ervoor dat de schakelaar op RUN staat. Als het probleem aanhoudt, neem dan contact op met een erkende dealer.

Waar vind ik reserveonderdelen en technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Voor onderdelen neemt u contact op met uw erkende Vevor-dealer.

GEBRUIKSAANWIJZING QS25Q79BF Vevor

De Back-Pack Blower is ontworpen en vervaardigd voor een lange levensduur en betrouwbaarheid tijdens het werk.

Lees en begrijp deze handleiding; u zult merken dat deze gebruiksvriendelijk en zeer nuttig is.

De handleiding bevat bedieningstips en VEILIGHEIDsberichten. De handleiding bevat specificaties en informatie voor bediening, starten, stoppen, onderhoud, opslag en montage specifiek voor dit product.

VEILIGHEID

Specificaties, beschrijvingen en illustratiemateriaal in deze literatuur zijn zo nauwkeurig als bekend op het moment van publicatie, maar kunnen zonder voorafgaande kennisgeving worden gewijzigd. Illustraties kunnen optionele uitrusting en accessoires tonen en omvatten mogelijk niet alle standaarduitrusting.

STICKERS

Zoek deze veiligheidsstickers op het apparaat. Zorg ervoor dat de stickers leesbaar zijn en dat u ze begrijpt en de instructies daarop volgt. Als een sticker niet kan worden gelezen, kunt u bij uw dealer een nieuwe bestellen en op de gewenste locatie plakken. Bestudeer en leer hun betekenis. Zie de bestelinstructies voor onderdelen voor specifieke informatie.

PLAATS

Waarschuwingslabels Heetmarkering (bij uitlaatdemper)

(bevindt zich op het ventilatorhuis) Houd alle delen van uw lichaam uit de buurt

van hete oppervlakken.

Uw beoordelingsvermogen en fysieke behendigheid zijn mogelijk niet goed;

als u moe of ziek bent,

als u medicijnen gebruikt,

als u alcohol of drugs heeft gebruikt.

Bedien het apparaat alleen als u lichamelijk en geestelijk gezond bent.

Oogbescherming:

Draag oogbescherming die voldoet aan de ANSI Z87.1- of CE-vereisten wanneer u de machine bedient.

Handbescherming:

Draag antislip, stevige werkhandschoenen om de handgreep van de blazer vast te houden. Handschoenen verminderen ook de overdracht van machinetrillingen naar uw handen.

Ademhalingsbescherming:

Draag een gezichtsmasker ter bescherming tegen stof.

Gehoorbescherming:

Wij raden aan gehoorbescherming te dragen wanneer het apparaat wordt gebruikt.

Juiste kleding:

Draag een jas die beschermt tegen gifstoffen en duurzame kleding; broeken moeten lange pijpen hebben, shirts met lange mouwen. DRAAG GEEN SHORTS. DRAAG GEEN

STROPDASSEN, SJAALS, SIERADEN. Draag stevige werkschoenen met isolerende

zolen; BEDIEN HET APPARAAT NIET MET BLOTE VOETEN. Houd lang haar uit de buurt van de motor en de blazerinlaat. Houd het haar vast met een kapje of een net.

APPARATUUR

Vóór gebruik moet een volledige controle van de eenheid worden uitgevoerd:

Controleer het apparaat op losse of ontbrekende moeren, bouten en schroeven. Draai ze indien nodig vast en/of vervang ze. Inspecteer de brandstofleidingen, de tank en het gebied rond de carburateur op brandstoflekken. Gebruik het apparaat niet als er lekken worden gevonden.

Houd het uitlaatgebied vrij van brandbaar vuil. Vermijd contact tijdens en onmiddellijk na gebruik.

VEILIG GEBRUIK

Bepaal het werkgebied.

Controleer het gebied dat moet worden vrijgemaakt. Zoek naar potentiële gevaren zoals stenen of metalen

voorwerpen. De machine is uitsluitend bedoeld voor het blazen van gazons, paden, asfaltwegen en dergelijke.

Waarschuw toeschouwers en collega's; houd kinderen en

dieren op een afstand van minstens 15 meter terwijl de ventilator in gebruik is.

Houd rekening met de windomstandigheden: vermijd werken in de buurt van open deuren en ramen.

Waarschuwing voor het gevaar van roterende onderdelen; houd uw handen uit de buurt.

De machine is niet geschikt voor gebruik door kinderen.

Gebruik harken en bezems om het vuil eerst los te maken voordat u gaat blazen.

Bevochtig oppervlakken licht bij stoffige omstandigheden.

Geef alle gebruikers van deze apparatuur de gebruikershandleiding met instructies voor veilig gebruik.

Richt de blaaspijp niet op mensen of dieren. Start de unit op de grond met de gashendel in de stationaire stand. Zorg ervoor dat de blaaspijp niet wordt geblokkeerd door de grond of enig voorwerp.

Waarschuwing: Als er een ongeval of pech optreedt, stop de machine onmiddellijk en inspecteer de machine, zoek indien nodig uw dealer.

Gebruik de machine niet gedurende langere tijd. Zorg ervoor dat u rust na een uur werken of nadat u de brandstof in de brandstoftank hebt opgebruikt.

Houd een stevige grip

Houd het handvat vast met de vingers rondom elkaar het handvat.

Houd een solide houding aan

Zorg ervoor dat u te allen tijde stevig staat en in evenwicht blijft. Sta niet op gladde, oneffen of onstabiele ondergronden. Werk niet in vreemde posities of op ladders.

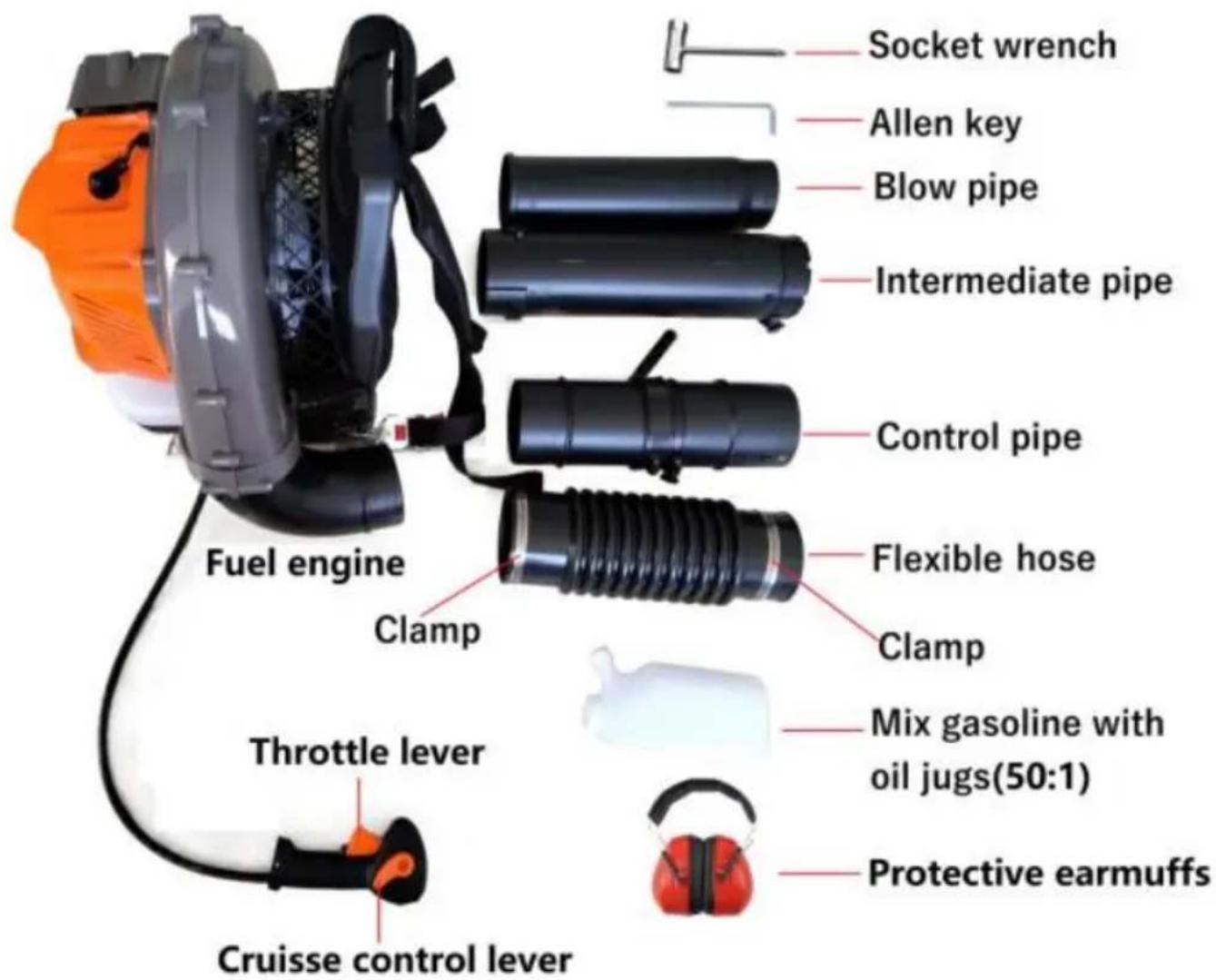

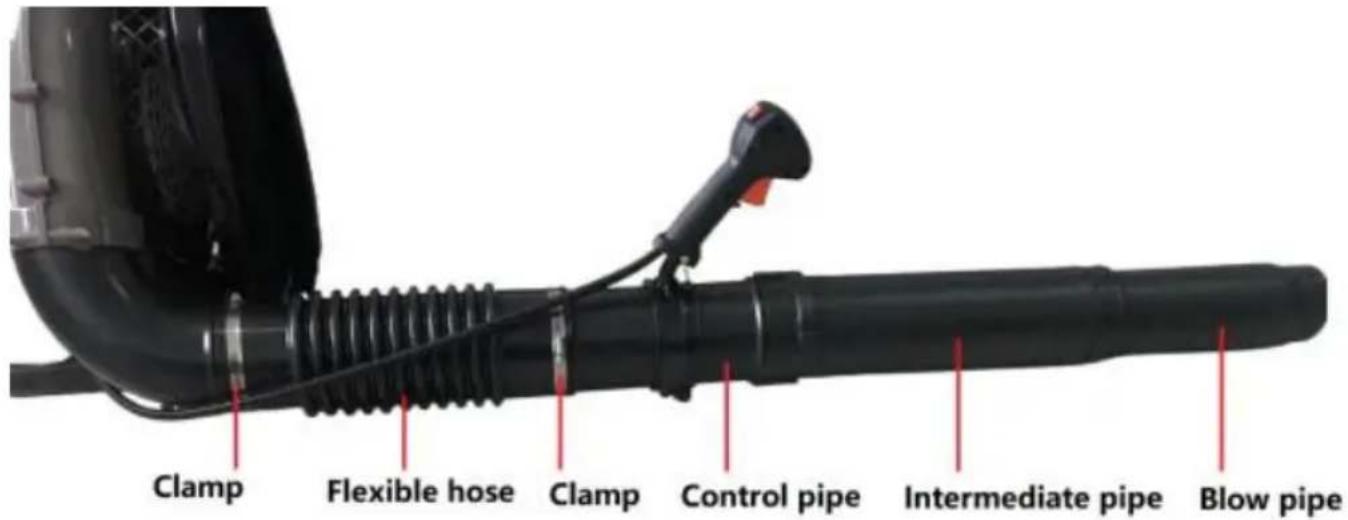

Montage van de blaaspijp en bedieningshendel

1. Sluit de ventilator- en regelleiding aan met de flexibele slang. Klem beide uiteinden van de flexibele slang op hun plaats. Gebruik de meegeleverde hardware. Opmerking! Smeer de leidingen een beetje om de montage te vergemakkelijken.
2. Plaats de bedieningshendel over de bedieningsbuis.
3. Draai de bedieningshendel zo dat de inkeping voorbijgaat over het lipje van de bedieningsbuis.
4. Breng de bedieningshendel op één lijn met de sleutel van de bedieningsleiding. De bekabeling van de bedieningshendel mag niet gedraaid zijn tijdens montage.
5. Pas de positie aan om een comfortabele werkpositie te bereiken. Draai de gashendelklem vast.

Blaaspijp

OPMERKING: Zorg ervoor dat de schroeven in de leidingen uit de weg geplaatst zijn, zodat ze geen problemen of obstakels veroorzaken tijdens de montage. Monteer de tussenpijp en de blaaspijp. Lijn de schroeven uit met de schroefdraadgaten in de buizen. Draai de schroef vast nadat de montage van de blaaspijpen is voltooid. Het is mogelijk om meer tussenpijpen toe te voegen als langere ronde blaaspijpen nodig zijn.

Gebruik alleen verse, schone brandstof. Meng alle brandstoffen met premium 2-taktmotorolie op basis van benzine/olie verhouding van 50:1.

Menginstructies

1. Vul een goedgekeurde brandstofcontainer met de helft van de benodigde hoeveelheid benzine.
2. Voeg tweetaktolie toe aan de benzine.

Sluit de container en schud om de olie met benzine te mengen.

1. Voeg de resterende benzine toe en meng.
2. Plaats de dop van de brandstoftank en veeg deze af, evenals gemorste brandstof op de container en de omgeving.

Omgaan met brandstof

Brandstof is ZEER brandbaar. Wees uiterst voorzichtig bij het mengen, opslaan of hanteren, anders kan ernstig persoonlijk letsel het gevolg zijn. Gebruik een goedgekeurde brandstofcontainer.

NIET roken in de buurt van brandstof.

Zorg ervoor dat er GEEN vlammen of vonken in de buurt van brandstof komen.

Brandstoftanks/blikken kunnen onder druk staan. Draai de tankdoppen altijd langzaam los, zodat de druk gelijk kan worden gemaakt.

Vul NOOIT brandstof bij als de motor HEET is.

Vul NOOIT brandstof bij terwijl de motor draait.

Vul de brandstoftanks NIET binnenshuis. Vul brandstoftanks ALTIJD buiten op kale grond.

Draai de brandstofdop na het tanken stevig vast.

Controleer op brandstoflekkage. Als er brandstoflekkage wordt geconstateerd, start of bedien het apparaat niet totdat de lekkage is gerepareerd.

OPERATIE

BELANGRIJK

Veeg gemorste brandstof van het apparaat.

Ga minstens 3 meter van de tanklocatie vandaan voordat u start.

Na gebruik-

Bewaar een unit NIET met brandstof in de tank.

Er kunnen lekkages optreden.

Lever ongebruikte brandstof in bij een goedgekeurde brandstofopslagcontainer.

Opslag-

De wetgeving inzake brandstofopslag verschilt per plaats. Neem contact op met uw lokale overheid voor de wetten die van toepassing zijn in uw gebied. Bewaar brandstof uit voorzorg in een goedgekeurde, luchtdichte container.

Sla op in een goed geventileerde, ongebruikte ruimte, uit de buurt van vonken en vlammen. Bewaar brandstof niet langer dan 30 dagen. Terugloopstarter: Gebruik korte trekjes, slechts 1/2-2/3 van de touwlengte om te starten.

Zorg ervoor dat het touw niet terugspringt. Houd het apparaat altijd stevig vast.

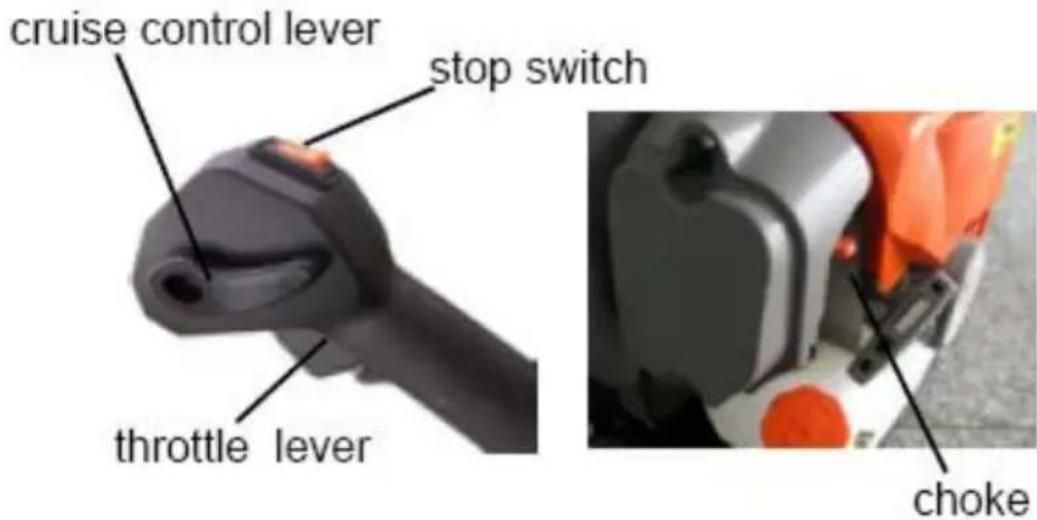

STARTEN VAN KOUDE MOTOR

1. Zet de stopschakelaar in de stand "RUN".
2. Zet de chokehendel in de maximale chokepositie.

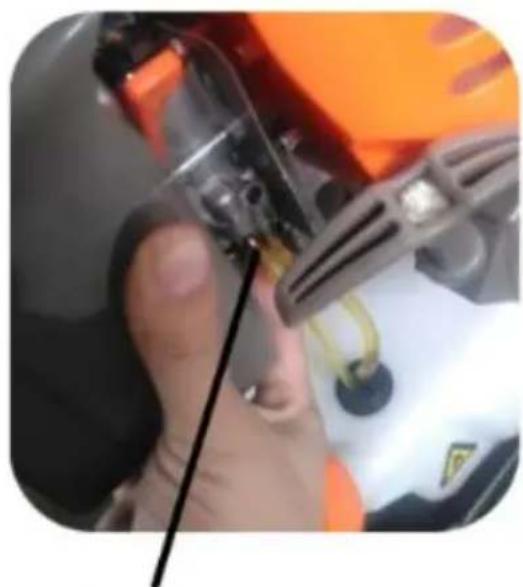

3. Druk herhaaldelijk op de ontluchtingsknop gedurende minimaal 10 keer totdat de brandstof begint te vullen in de gloeilamp. De lamp hoeft niet volledig gevuld te zijn.
4. Zet de cruise control-hendel op ongeveer 1/2 vol gaspedaal positie. 5. Houd de behuizing van de machine op de grond met uw linkerhand (LET OP!

Niet met je voet!). Pak de startergreep vast. Trek het snoer langzaam uit met uw rechterhand totdat u enige weerstand voelt (de starterpal), trek nu snel en krachtig het snoer 3 tot 6 keer. Wikkel de starter nooit om uw hand.

Herhaal het trekken aan het koord totdat de motor probeert te starten. Zet de chokehendel in de volledig open positie. Trek het startkoord krachtig uit totdat de motor begint. Laat de motor 30 seconden snel stationair draaien. VOORZICHTIGHEID! Trek niet helemaal aan het startkoord uit en laat de starterhendel niet los als het koord volledig is uitgetrokken. Dit kan de machine beschadigen.

Gebruik dezelfde startprocedure als voor een koude motor, maar zonder de chokehendel in de chokestand te zetten.

OPMERKING

Zet de gashendel in de stationaire stand en druk op de stopschakelaar tot de motor volledig tot stilstand is gekomen.

WERKENDE BLAZER

WAARSCHUWING

GEVAAR

Er komt lucht vrij zodra de motor wordt gestart, zelfs als deze stationair draait. Zorg ervoor dat niemand in de buurt van de blazer of de blaasbuis komt.

Lees het veiligheidsgedeelte op pagina's 1 tot en met 4 zorgvuldig door.

BELANGRIJK

Om motorschade als gevolg van te hoog toerental te voorkomen, mag u de opening van de blaaspijp niet blokkeren.

1. Gebruik alleen tijdens de juiste uren.
2. Laat de motor snel stationair opwarmen gedurende een paar minuten.
3. Stel het motortoerental in met de gashendel.
4. Gebruik een lagere snelheid om droge bladeren weg te blazen van wandelpaden, patio's en opritten.
5. Extra snelheid kan nodig zijn om gras en bladeren van een gazon of bloembed te verwijderen.
6. Een hogere snelheid kan nodig zijn om grind, vuil, sneeuw, flessen of blikjes te verplaatsen van een oprit, straat, parkeerplaats of stadion.

OPMERKING

Gebruik nooit een hogere snelheidsinstelling dan nodig om een taak uit te voeren. Onthoud: hoe hoger het motortoerental, hoe luider het geluid van de ventilator. Minimaliseer stof door een ventilator te gebruiken bij lage snelheden en door materiaal te dempen met water/nevel indien nodig. Houd vuil op uw eigendom. Wees slim, wees een goede buurman.

ONDERHOUD

Uw ventilator is ontworpen om vele uren probleemloze service te leveren. Normaal

Gepland onderhoud zal uw ventilator helpen dat doel te bereiken. Als u het niet zeker weet of niet uitgerust bent met het nodige gereedschap, wilt u misschien uw apparaat naar een servicedealer brengen voor onderhoud. Om u te helpen beslissen of

u het zelf wilt doen of dat de dealer het doet, is elke onderhoudstaak beoordeeld. Als de taak niet in de lijst staat, neem dan contact op met de dealer voor reparatie.

Onderhoudsschema

Hieronder vindt u enkele algemene onderhoudsinstructies. Als u meer informatie nodig heeft, neem dan contact op met uw servicewerkplaats.

Neem elke 50 minuten contact op met een erkende servicedealer voor onderhoud of vervanging van de uitlaatdemper (met katalysator).

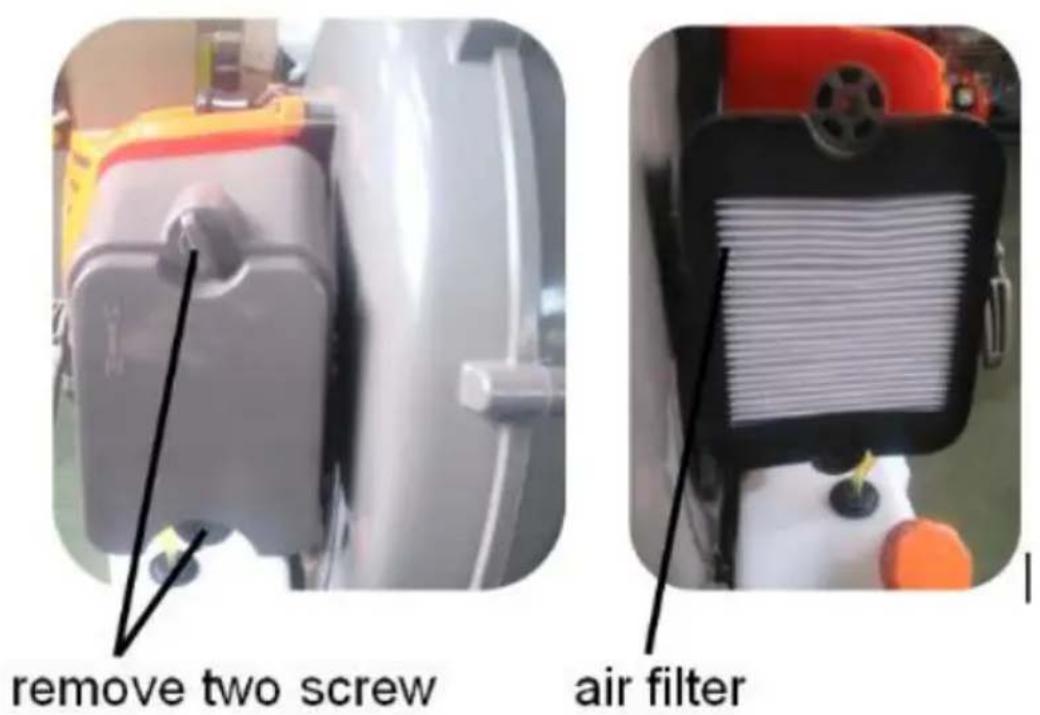

LUCHTFILTER

1. Sluit de choke (koudestartpositie). Dit voorkomt dat vuil de carburateurkeel binnendringt wanneer het luchtfilter wordt verwijderd. Borstel opgehoopt vuil uit het luchtfiltergebied.
2. Verwijder het luchtfilterdeksel en verwijder het filter. Was het in warm zeepsop water.
3. Plaats het luchtfilter en het luchtfilterdeksel terug. Vergeet niet het luchtscherm terug te plaatsen. Als de grill ontbreekt, is het luchtfilter niet goed afgedicht en kan er stof in de behuizing van de cilinder terechtkomen.
4. Een luchtfilter dat lange tijd in gebruik is geweest, kan niet volledig worden gereinigd. Het filter moet daarom regelmatig worden vervangen door een nieuw exemplaar. Een beschadigd luchtfilter moet altijd vervangen worden.

Schouderriem

Als de schouderriem beschadigd is, kan deze tijdens het gebruik breken en kan de machine vallen, waardoor persoonlijk letsel kan ontstaan. Volg de onderstaande instructies om de schouderriem te vervangen.

1. Verwijder de klem van de riem. 2. Haal het uiteinde van de riem door de hanger. 3. Plaats de klem terug op de riem.

BOUGIE

De toestand van de bougie wordt beïnvloed door:

• Verkeerde afstelling van de carburateur.
• Een verkeerd brandstofmengsel (te veel of verkeerd type olie).
• Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de bougie-elektroden, wat kan leiden tot bedieningsproblemen en startproblemen.

Maak de buitenkant van de bougie schoon. Verwijder de bougie en controleer de elektrodeafstand. Pas de opening aan tot 0,6-0,7 mm, of vervang de bougie. Controleer of de bougie is voorzien van een demper.

VOORZICHTIGHEID! Gebruik altijd het aanbevolen type bougie! Gebruik van de verkeerde bougie kan de zuiger/cilinder beschadigen.

Gebruik altijd het aanbevolen bougietype (NGK BPMR7A)! Gebruik van een verkeerde bougie kan de zuiger/cilinder beschadigen.

WAARSCHUWING

GEVAAR

Aanpassing van het stationair toerental. Voordat er aanpassingen worden gemaakt, moet u dit doen:

Zorg ervoor dat het luchtfilter schoon is en dat het luchtfilterdeksel is aangebracht.

De fabrieksinstelling voor het stationair toerental is: 2.800 rpm.

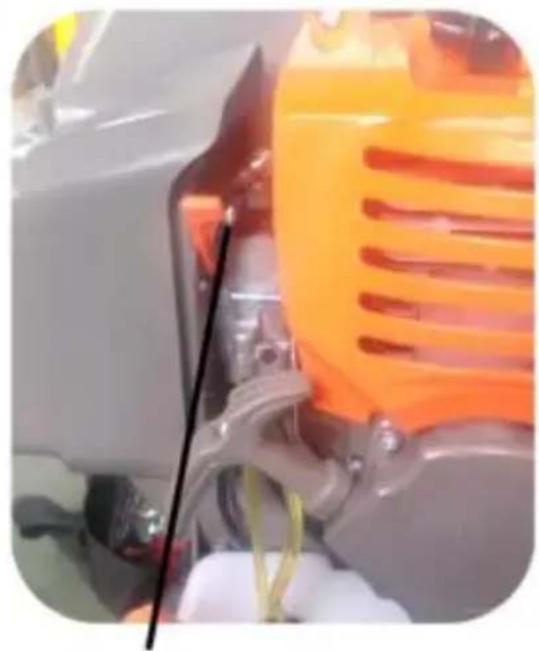

Gebruik de stationairstelschroef als het stationair toerental moet worden afgesteld.

De uitlaatdemper is ontworpen om het geluidsniveau te verminderen en de uitlaatgassen van de bestuurder af te leiden. De uitlaatgassen zijn heet en kunnen vonken bevatten. Dit kan brand veroorzaken als het tegen droog en brandbaar materiaal wordt gericht.

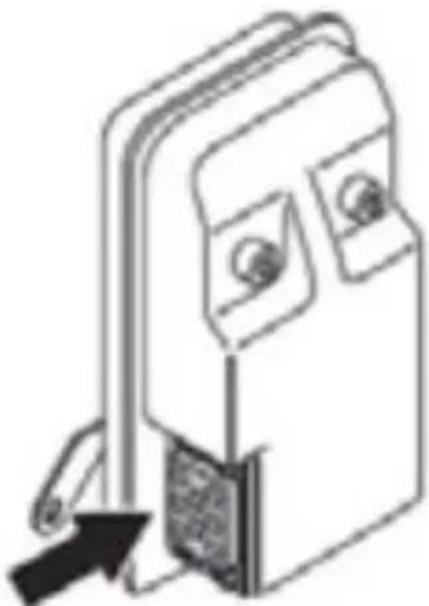

De uitlaatdemper op uw machine is uitgerust met een vonkenvangerscherm. LET OP: VONKENVANGINGSSCHERM HIEROP EENHEID IS NIET ONDERHOUDEN. Als uw eenheid wordt gebruikt, ontstaat er koolstofafzetting in de uitlaatdemper en het vonkenopvangscherm.

Voor normaal gebruik door huiseigenaren is de uitlaatdemper en het vonkenopvangscherm geen service nodig. Na 50 uur gebruik raden wij aan om uw uitlaatdemper te laten onderhouden of vervangen door uw erkende servicedealer.

VOORZICHTIGHEID! Gebruik nooit een machine met een defecte uitlaatdemper.

Controleer regelmatig of de geluiddemper compleet is en goed vastzit. Zorg ervoor dat de vonkenvanger en het uitlaatkanaal correct zijn vastgeschroefd.

WAARSCHUWING! De uitlaatdemper wordt tijdens het rijden erg heet en blijft nog een tijdje zo na het stoppen.

Dit geldt ook bij stationair toerental.

Contact kan brandwonden aan de huid veroorzaken.

Denk aan het brandgevaar!

PROBLEEMOPLOSSEN

Bewaar uw apparaat niet voor een langere periode (30 dagen of langer) zonder het uitvoeren van beschermend opslagonderhoud, waaronder het volgende:

1. Bewaar het apparaat op een droge, stofvrije plaats, buiten het bereik van kinderen.
2. Verwijder de opeenhoping van vet, olie, vuil en afval van de buitenkant van de unit.
3. Voer alle periodieke smering en benodigde onderhoudswerkzaamheden uit.
4. Draai alle schroeven en moeren vast.
5. Laat de brandstoftank volledig leeglopen en trek meerdere keren aan de handgreep van de terugloopstarter om brandstof uit de carburateur te verwijderen.
6. Verwijder de bougie en giet 7cc (1/4 oz, 1/2 eetlepel) verse, schone 2-taktmotorolie in de cilinder via het bougiegat.

A. Plaats een schone doek over het bougiegat.

B. Trek 2-3 keer aan de hendel van de terugloopstarter om de olie in de machine te verdelen.

C. Observeer de locatie van de zuiger via het bougiegat. Trek langzaam aan de terugslaghendel totdat de zuiger het hoogste punt van zijn slag bereikt en laat het daar.

7. Installeer de bougie (sluit de ontstekingskabel niet aan).

1. Verwijder de blaaspijpconstructie van de unit.

TRANSPORTEREN

• Laat de motor afkoelen voordat u hem vervoert.
• Zet het apparaat vast tijdens transport.
• Draai de tankdop vast voordat u hem vervoert.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 916

Technische ondersteuning en e-garantiecertificaat
