Type de produit	Ventilateur de toit pour camping-car
Marque	Vevor
Modèle	HQS-36AY
Tension d'alimentation	12 V CC
Puissance nominale	22 W
Nombre de vitesses	10
Capteur de pluie intégré	Oui
Télécommande	Oui, incluse
Ouverture de toit requise	360 mm x 360 mm
Fusible	5 A à fusion lente
Dimensions (L x l x H environ)	45,3 x 45,3 x 12,4 cm (selon illustration)
Poids net	Environ 2,5 kg (estimation)
Matière de la bride	Plastique
Installation	Encastrée dans le toit, fixation par vis
Fonctions principales	Ventilation, extraction, capteur de pluie, télécommande
Affichage de température	Celsius ou Fahrenheit (sélectionnable)
Entretien et nettoyage	Nettoyer avec un chiffon humide, éviter les solvants
Sécurité	Débrancher l'alimentation avant intervention, ne pas utiliser avec 110/220 V
Pièces détachées et réparabilité	Télécommande, fusible, moteur (contacter le support)
Informations générales	Conforme normes FCC partie 15B, directive européenne 2014/30/UE

FOIRE AUX QUESTIONS - HQS-36AY Vevor

Quelle est la tension d'alimentation requise pour le ventilateur Vevor HQS-36AY ?

Le ventilateur fonctionne exclusivement en 12 V CC. Ne le branchez pas sur du 110 ou 220 V, cela endommagerait le circuit imprimé.

Comment installer le ventilateur de toit HQS-36AY ?

Découpez une ouverture de 360 x 360 mm dans le toit, placez le ventilateur en centrant la charnière vers l'avant du véhicule, appliquez du ruban butyl sous la bride, connectez l'alimentation 12 V (fil rouge au positif), vissez la bride sans trop serrer, puis scellez les têtes de vis avec un mastic autonivelant.

Comment coupler la télécommande avec le ventilateur ?

Si la télécommande ne fonctionne pas, débranchez l'alimentation du ventilateur, puis rebranchez-la. Ensuite, appuyez simultanément sur le bouton POWER du ventilateur et sur le bouton CAPTEUR DE PLUIE de la télécommande pendant 4 secondes pour les synchroniser.

Le capteur de pluie fonctionne-t-il automatiquement ?

Non, en mode démarrage le capteur de pluie est désactivé. Pour l'activer, appuyez sur le bouton RAIN SENSOR de la télécommande ; la LED s'allume pour confirmer.

Comment ouvrir le couvercle si le capteur de pluie est actif ?

Le capteur de pluie empêche l'ouverture du couvercle en cas de détection d'eau. Désactivez d'abord la fonction capteur de pluie en appuyant sur le bouton RAIN SENSOR, puis utilisez le bouton HAUT pour ouvrir.

Quelle est la puissance du ventilateur ?

La puissance nominale est de 22 W. Il propose 10 vitesses de ventilation réglables par télécommande.

Puis-je utiliser le ventilateur sur une alimentation secteur ?

Non, le ventilateur est conçu pour du 12 V CC uniquement. Ne le branchez pas sur du 110 ou 220 V, cela endommagerait l'électronique.

Comment entretenir le ventilateur ?

Nettoyez l'extérieur avec un chiffon humide et un détergent doux. N'utilisez pas de solvants comme l'acétone, le toluène ou le xylène, car ils peuvent abîmer la bride en plastique.

Que faire si la télécommande ne répond plus ?

Vérifiez les piles de la télécommande. Si le problème persiste, reprogrammez la télécommande en débranchant puis rebranchant l'alimentation du ventilateur et en maintenant les boutons POWER et CAPTEUR DE PLUIE enfoncés 4 secondes.

Quel type de fusible est utilisé ?

Le ventilateur utilise un fusible à fusion lente de 5 A. Le remplacement doit se faire avec un fusible de même ampérage.

MODE D'EMPLOI HQS-36AY Vevor

Technique Certificat d'assistance et de garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vou vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié par rapport aux plus grandes marques.

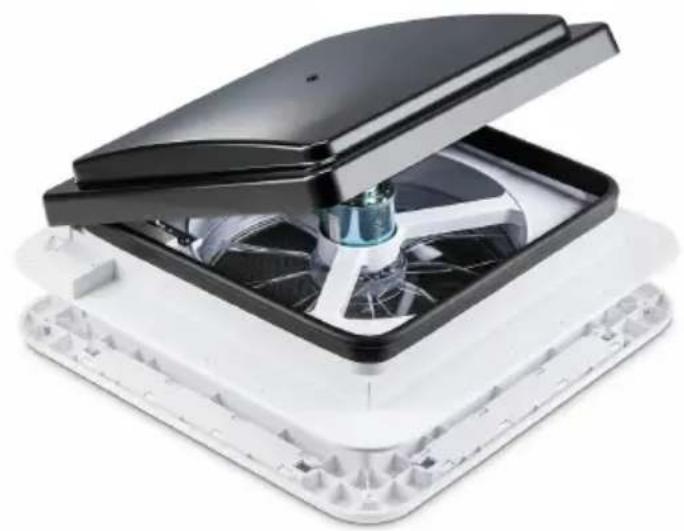

MODÈLE : HQS-36AY

< Image à titre indicatif uniquement >

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement te les instructions du manuel avant de l'utiliser. VEVOR se réserve le d'interpréter clairement notre manuel d'utilisation. L'apparence du produ dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logi de notre produit.

IMPORTANT SAFEGUARDS

AVERTISSEMENT : Lisez attentivement et assimilez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect ces avertissements et instructions peut entraîner des blessures corpore ou des dommages matériels.

Évitez que les enfants n'utilisent ce produit. Ce produit n'est pas un Ne laissez pas les enfants jouer avec .

CORRECT DISPOSAL

Ce produit est soumis aux dispositions de la directive européenne 2014/30/UE. Le symbole représentant une poubelle barrée indique que produit doit faire l'objet d'une collecte sélective des déchets dans l'Uni européenne. Cela s'applique au produit et à tous les accessoires mar de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques électroniques.

FCC INFORMATION

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15B des règles de la FCC. So fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris celles peuvent provoquer un fonctionnement indésirable.
AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produ. Remarque : ce produit a été testé et jugé conforme aux limites d'ur appareil numérique de classe B conformément à la partie 15B des rè de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radioélectrique. n'est pas installé et utilisé conformément aux instructions, il peut provo des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans un installation particulière. Si ce produit provoque des interférences nuisible à la réception radio ou télévision, ce qui peut être déterminé en étei et en rallumant le produit, l'utilisateur est encouragé à essayer de co l'interférence en prenant une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide.

NOTICE BEFORE USE

Prudence:

1. L'évent s'adapte aux ouvertures de toit de caravane standard de 3 mm x 360 mm.
2. Cet évent utilise un fusible à fusion lente de 5 A. Le fusible de remplacement nécessite le même ampérage.
3. Utilisez uniquement une alimentation de 12 volts ! Le branchement votre ventilateur à une alimentation de 110 ou 220 volts endommager le circuit imprimé interne. Consultez un électricien professionnel pour obtenir de l'aide en matière de câblage si nécessa
4. NE LAISSER PAS LE COUVERCLE D'AÉRATION OUVERT ET SA SURVEILLANCE PENDANT DE LONGUES PÉRIODES. DU TEMPS. DES VENTS VIOLENTS OU D'AUTRES CONDITIONS INHABITUELLES PEUVENT ENTRAÎNER DES FUITES ET/OU DES DOMMAGES GRAVES !
5. Débranchez l'alimentation principale du véhicule avant de connecter l'alimentation 12 volts CC au ventilateur.
6. en mode démarrage, le capteur de pluie est désactivé (il faut app sur le bouton Capteur de pluie pour démarrer ce fonction). La LED I allumée, ce qui indique que la fonction Capteur de pluie fonctionne.
7. Si votre télécommande ne fonctionne pas. Tout d'abord, veuillez débrancher le ventilateur de toit du camping-car de l'alimentation secte alimentation du véhicule. Deuxièmement, reconnectez l'alimentation et reprogrammez-la en appuyant sur le bouton POWER sur le ventilateur en appuyant sur le bouton CAPTEUR DE PLUIE de la télécommande même temps ou pendant 4 secondes.

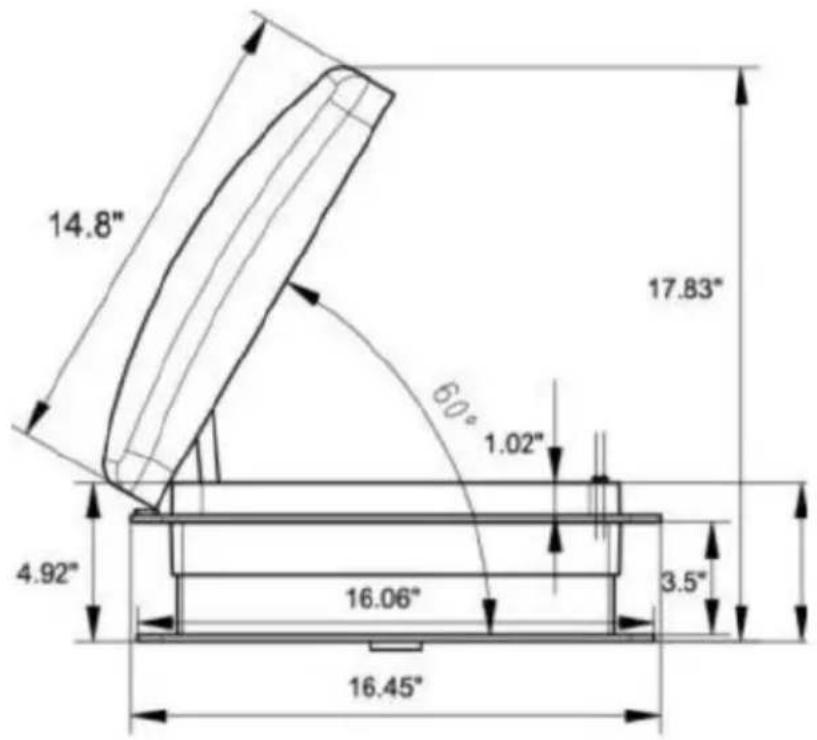

14.8" 60° 1.02" 17.83" 4.92" 16.06" 3.5" 16.45"

Modèle	HQS-36AY/HQS-36BY
Tension	12 V CC
Pouvoir	22W
Engrenage de vitesse	10
Détection du capteur	Pluie

PART LIST

NON.	IMAGE	NOM	Qté
1		Évent de toit principal	1
2		Mode d'emploi	1
3		Sachet à vis	1
4		Télécommande	1

OPERATING

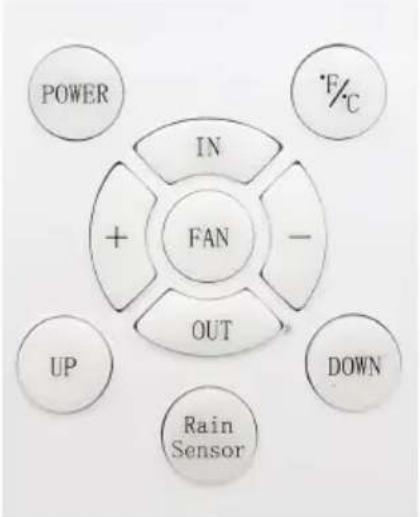

Appuyez sur le bouton POWER pour démarrer la télécommande, la L s'allumera.

La LED s'éteindra dans 10 secondes s'il n'y a aucune opération ultér

1. Appuyez sur le bouton FAN POWER pour allumer / éteindre le

ventilateur.

1. Appuyez sur le bouton « + », les pales du ventilateur tournent dans sens des aiguilles d'une montre et diffusent l'air à une vitesse de 10 Appuyez à nouveau pour plus d'options de vitesse ;
2. Appuyez sur le bouton « . », les pales du ventilateur tournent da sens inverse des aiguilles d'une montre et l'air entre à 10 % de la Appuyez à nouveau pour plus d'options de vitesse ;
3. Appuyez sur le bouton Haut pour ouvrir le couvercle.
4. Appuyez sur le bouton Down pour fermer le couvercle.
5. Appuyez sur le bouton FAN pour éteindre/allumer le moteur du ventilateur à n'importe quelle vitesse sélectionnée.
6. Appuyez sur le bouton RAIN SENSOR pour éteindre/éteindre le ca de pluie. En mode démarrage, le capteur de pluie est éteint (il faut sur le bouton Rain Sensor pour démarrer cette fonction)
7. Appuyez sur F/C pendant deux secondes pour choisir Celsius ou Fahrenheit.

REMARQUE : le couvercle ne peut pas être ouvert lorsque le capteur de pl détecte l'eau sur le ventilateur.

Veuillez désactiver la fonction Capteur de pluie si vous souhaitez ouvrir le couvercle.

INSTALLATION INSTRUCTION

Étape 1

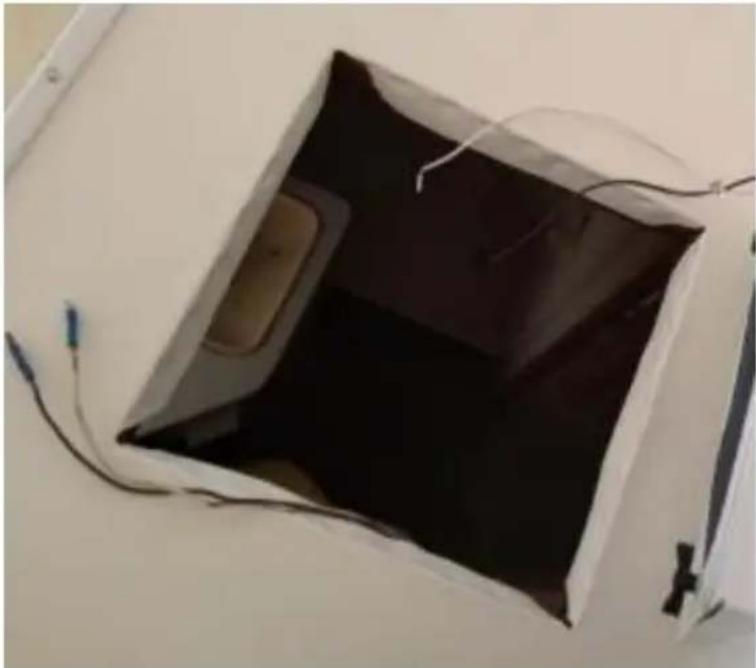

Le ventilateur nécessite une ouverture de toit de 360 mm x 360 mm vous remplacez un autre type, il est déjà installé, retirez-le. l'ancien é de toit existant. Retirez tout l'ancien scellant de toit sur un minimum entièrement autour de l'ouverture du toit.

Si vous installez un évent dans un nouvel emplacement, marquez l'emplacement souhaité pour votre évent (assurez-vous de rester entre (solives de toit). Ensuite, découpez une ouverture de 366 mm x 366

(ou autre taille si nécessaire) à travers le toit et le plafond .

Placez le ventilateur dans l'ouverture du toit et tracez une ligne au crayon a de celui-ci pour vérifier la zone d'étanchéité propre qui sera requis . Notez c ventilateur doit être centré dans l'ouverture du toit avec la charnière du couvre tournée vers l'avant du véhicule .

ATTENTION : Lors de l'installation de votre ventilateur, utilisez uniquement d'calfeutrage/mastic compatible avec la bride ( produit plastique) . et la surface toit. N'utilisez PAS de matériaux contenant des solvants tels que ou similaires xylène, au toluène, au méthyle Éthyl cétone, acétate ou acétone car ils peuvent endommager la bride. De plus, les produits d' étanchéité de type polysu l fic (thiocol ) doivent être utilisés. être évité. En cas de doute, veuillez contacter fabricant de votre VR pour plus d'informations.

ÉTAPE 2

Avant d'installer l'évent dans l'ouverture du toit, appliquez une bande continu ruban BUTYL ou équivalent sur la dessous de la bride, en veillant à couvrir trous de vis.

ATTENTION : Débranchez l'alimentation principale du véhicule avant de connecter l'alimentation 12 volts CC au ventilateur.

ÉTAPE 3

Connectez l'alimentation 12 volts du véhicule aux deux fils d'alimentation du ventilateur situés du côté conducteur du ventilateur.

REMARQUE : Le fil rouge du ventilateur doit être connecté à l'alimentation positive 12 volts (+) du véhicule.

ÉTAPE 4

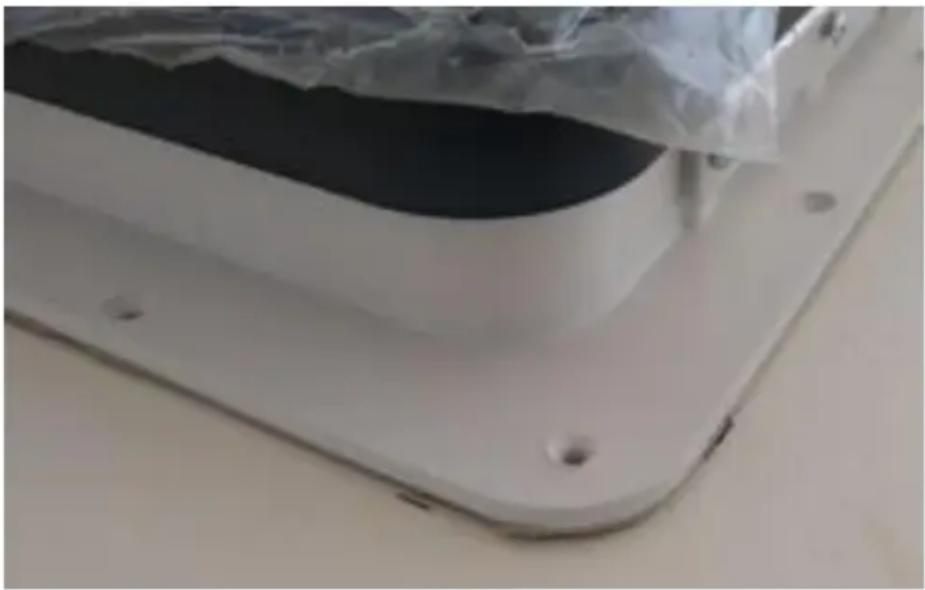

Assurez-vous que les câbles d'alimentation glissent vers l'intérieur et ne s'emmêlent pas. Vissez dans la fossette pour percer le bride, en veillant à trop serrer les vis pour éviter de fissurer la bride.

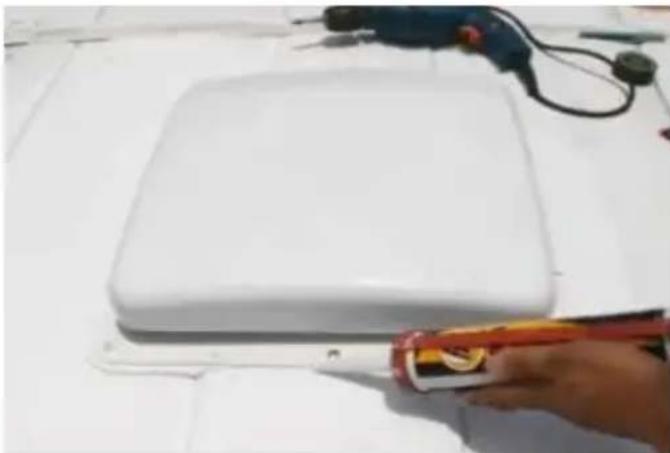

Une fois le ventilateur installé, retirez l'excédent de mastic BUTYL qui aurait s'écouler. À l'aide d'un appliquez un produit d'étanchéité tel que le produit d'étanchéité autonivelant Dicor ou un produit de calfeutrage similaire sur chaque tête de vis exposée.

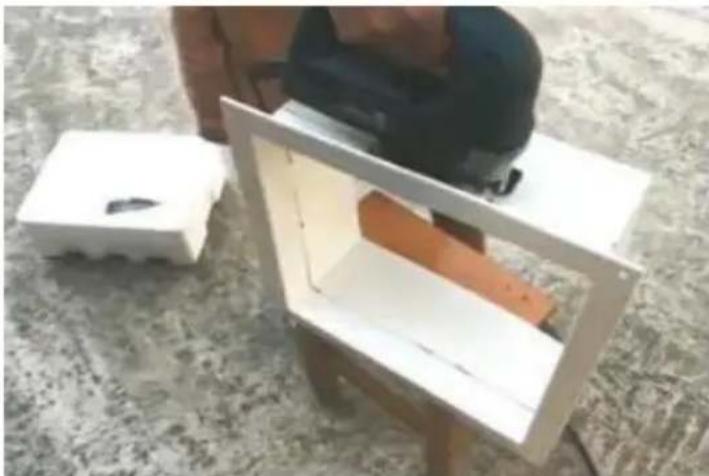

L'anneau de garniture intérieur doit être coupé pour s'adapter à l'épaisseur particulière du toit de votre caravane. Pour ce faire mesurer la distance entre surface du plafond du véhicule et chaque coin de la plaque de commande d ventilateur.

Placez la garniture du ventilateur d'aération en position autour du ventilateur d'aération, en couvrant les bords rugueux. Fixez-la en la vissant le plafond a de la garniture du ventilateur d'aération intérieur.
