Produkttyp	Dachventilator für Wohnmobile
Marke	Vevor
Modell	HQS-36AY
Versorgungsspannung	12 V DC
Nennleistung	22 W
Anzahl der Geschwindigkeitsstufen	10
Integrierter Regensensor	Ja
Fernbedienung	Ja, inklusive
Erforderliche Dachöffnung	360 mm x 360 mm
Sicherung	5 A träge
Abmessungen (L x B x H ca.)	45,3 x 45,3 x 12,4 cm (lt. Abbildung)
Nettogewicht	ca. 2,5 kg (Schätzung)
Material des Rahmens	Kunststoff
Montage	Einbau in das Dach, Befestigung mit Schrauben
Hauptfunktionen	Belüftung, Absaugung, Regensensor, Fernbedienung
Temperaturanzeige	Celsius oder Fahrenheit (wählbar)
Wartung und Reinigung	Mit einem feuchten Tuch reinigen, Lösungsmittel vermeiden
Sicherheit	Vor dem Eingriff Netzstecker ziehen, nicht mit 110/220 V verwenden
Ersatzteile und Reparierbarkeit	Fernbedienung, Sicherung, Motor (Support kontaktieren)
Allgemeine Informationen	Entspricht FCC Teil 15B, EU-Richtlinie 2014/30/EU

Häufig gestellte Fragen - HQS-36AY Vevor

Welche Versorgungsspannung wird für den Vevor HQS-36AY Ventilator benötigt?

Der Ventilator arbeitet ausschließlich mit 12 V DC. Schließen Sie ihn nicht an 110 oder 220 V an, da dies die Platine beschädigen würde.

Wie wird der Dachventilator HQS-36AY installiert?

Schneiden Sie eine Öffnung von 360 x 360 mm in das Dach, platzieren Sie den Ventilator mit dem Scharnier nach vorne zum Fahrzeug, tragen Sie Butylband unter dem Rahmen auf, schließen Sie die 12 V-Stromversorgung an (rotes Kabel an Plus), schrauben Sie den Rahmen ohne zu festes Anziehen fest, und versiegeln Sie die Schraubenköpfe mit selbstnivellierendem Dichtmittel.

Wie kopple ich die Fernbedienung mit dem Ventilator?

Falls die Fernbedienung nicht funktioniert, trennen Sie den Ventilator von der Stromversorgung und schließen Sie ihn wieder an. Drücken Sie dann gleichzeitig die POWER-Taste am Ventilator und die REGENSENSOR-Taste an der Fernbedienung für 4 Sekunden, um sie zu synchronisieren.

Arbeitet der Regensensor automatisch?

Nein, im Startmodus ist der Regensensor deaktiviert. Drücken Sie die Taste RAIN SENSOR an der Fernbedienung, um ihn zu aktivieren; die LED leuchtet zur Bestätigung auf.

Wie öffne ich die Abdeckung, wenn der Regensensor aktiv ist?

Der Regensensor verhindert das Öffnen der Abdeckung bei Wasserdetektion. Deaktivieren Sie zuerst die Regensensorfunktion durch Drücken der Taste RAIN SENSOR, und verwenden Sie dann die Taste AUF, um zu öffnen.

Welche Leistung hat der Ventilator?

Die Nennleistung beträgt 22 W. Er bietet 10 Geschwindigkeitsstufen, die über die Fernbedienung einstellbar sind.

Kann ich den Ventilator an Netzspannung betreiben?

Nein, der Ventilator ist ausschließlich für 12 V DC ausgelegt. Schließen Sie ihn nicht an 110 oder 220 V an, da dies die Elektronik beschädigen würde.

Wie pflege ich den Ventilator?

Reinigen Sie die Außenseite mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Lösungsmittel wie Aceton, Toluol oder Xylol, da diese den Kunststoffrahmen beschädigen können.

Was tun, wenn die Fernbedienung nicht mehr reagiert?

Überprüfen Sie die Batterien der Fernbedienung. Falls das Problem weiterhin besteht, programmieren Sie die Fernbedienung neu, indem Sie die Stromversorgung des Ventilators trennen und wieder anschließen und dann die POWER- und REGENSENSOR-Tasten 4 Sekunden lang gedrückt halten.

Welche Sicherung wird verwendet?

Der Ventilator verwendet eine träge 5 A Sicherung. Der Ersatz muss mit einer Sicherung gleicher Stromstärke erfolgen.

BEDIENUNGSANLEITUNG HQS-36AY Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dachlüftung

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. Ausdrücke wie "Sparen Sie die Hälfte", "Halber Preis" oder ähnliche verwenden wir nur, um

eine Schätzung der Einsparungen darzustellen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können. Dies bedeutet nicht unbedingt, dass dies auf alle von uns angebotenen Werkzeugkategorien zutrifft.

Wir möchten Sie bitten, sorgfältig zu prüfen,

ob Sie bei einer Bestellung bei uns tatsächlich die Hälfte im Vergleich zu den Top-Marken sparen.

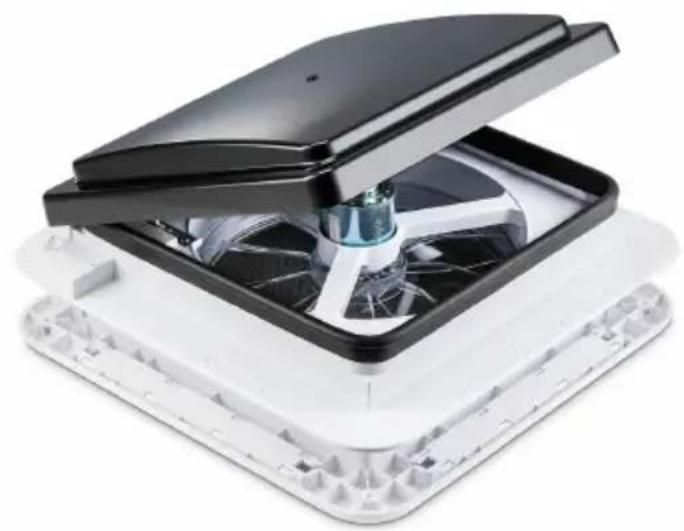

MODELL: HQS-36AY

< Bild nur als Referenz >

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch, bevor Sie dieses Produkt bedienen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Schäden an wertvollem Eigentum führen.

Halten Sie das Produkt von Kindern fern. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2014/30/EU. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen. Dieses Gerät entspricht Teil 15B der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15B der FCC-Bestimmung. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

· Empfangsantenne neu ausrichten oder verlegen.

- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

HINWEIS VOR DER VERWENDUNG

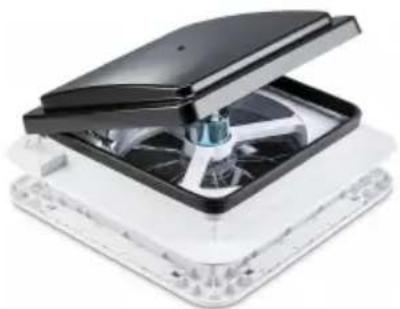

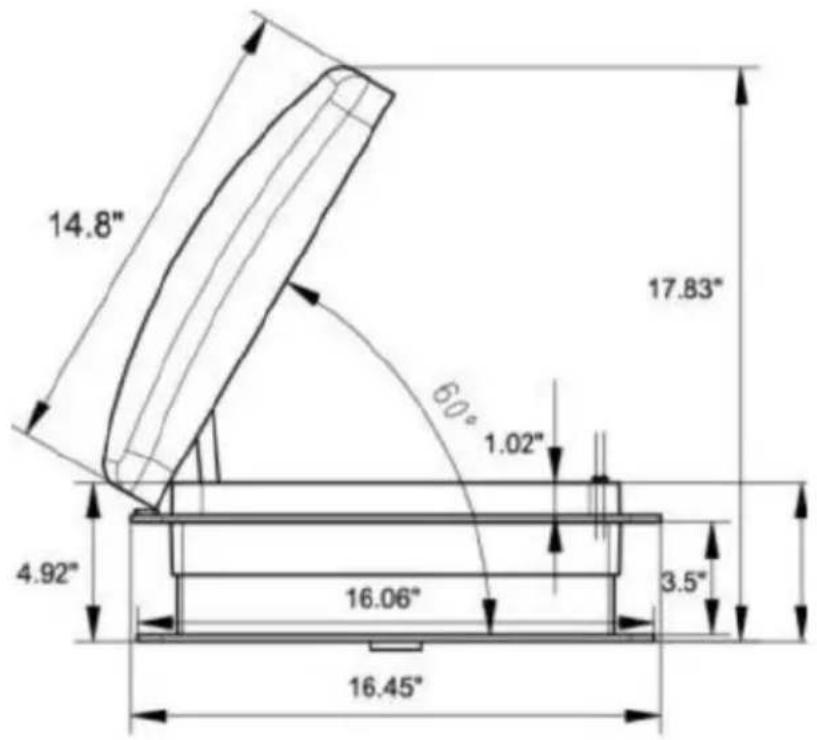

Vorsicht:

1. Die Entlüftung passt in standardmäßige 360 mm x 360 mm große Wohnwagendachöffnungen.
2. Diese Entlüftung verwendet eine träge 5A-Sicherung. Eine Ersatzsicherung benötigt dieselbe Amperezahl.
3. Verwenden Sie nur 12 Volt Strom! Wenn Sie Ihren Ventilator an 220 Volt anschließen, kann die interne Platine beschädigt werden. Wenden Sie sich bei Bedarf an einen professionellen Elektriker, um Hilfe bei der Verkabelung zu erhalten.
4. LASSEN SIE DEN ENTLÜFTUNGSDECKEL NICHT ÜBER LÄNGERE ZEIT OFFEN UND UNBEAUFSICHTIGT. STARKER WIND ODER ANDERE UNGEWÖHNLICHE BEDINGUNGEN KÖNNEN ZU LECKAGEN FÜHREN UND/ODER SCHWERE SCHÄDEN VERURSACHEN!
5. Trennen Sie die Hauptstromversorgung des Fahrzeugs, bevor Sie die 12-Volt-Gleichstromversorgung an den Ventilator anschließen.
6. Im Startmodus ist der Regensensor ausgeschaltet (zum Starten muss die Taste „Regensensor“ gedrückt werden). Die RS-LED leuchtet, wenn die Regensensorfunktion aktiv ist.
7. Wenn Ihre Fernbedienung nicht funktioniert, trennen Sie bitte zuerst den RV-Dachventilator von der Hauptstromversorgung des Fahrzeugs. Zweitens schließen Sie die Stromversorgung wieder an und programmieren Sie neu, indem Sie die POWER-Taste am Ventilator drücken und gleichzeitig die Taste RAIN SENSOR auf der Fernbedienung für 4 Sekunden gedrückt halten.

Modell	HQS-36AY/HQS-36BY
Stromspannung	Gleichstrom 12 V
Leistung	22W
Geschwindigkeitsgetriebe	10
Sensorerkennung	Regen

NEIN.	BILD	NAME	Menge
1		Dachlüftung Haupt	1
2		Bedienungsanleitung	1
3		Schraubenbeutel	1
4		Fernbedienung	1

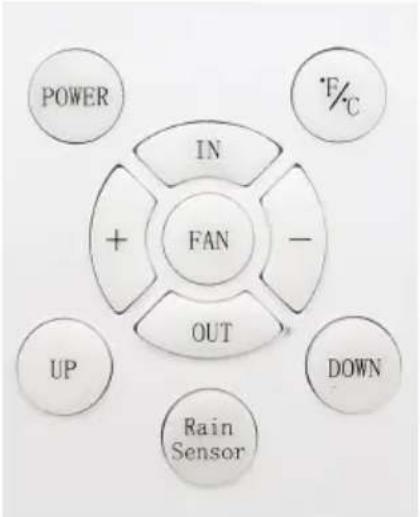

Drücken Sie die POWER-Taste, um die Fernbedienung zu starten. Die LED leuchtet auf.

Wenn keine weitere Bedienung erfolgt, erlischt die LED nach 10 Sekunden.

1. Drücken Sie die FAN POWER-Taste, um den Lüfter ein-/auszuschalten.
2. Drücken Sie die Taste „+“, die Lüfterblätter drehen sich im Uhrzeigersinn und blasen die Luft mit 10 % der Geschwindigkeit aus. Drücken Sie die Taste erneut, um weitere Geschwindigkeitsoptionen anzuzeigen.
3. Drücken Sie die Taste „−“, die Lüfterblätter drehen sich gegen den Uhrzeigersinn und strömen Luft mit 10 % der Geschwindigkeit ein. Drücken Sie die Taste erneut, um weitere Geschwindigkeitsoptionen anzuzeigen.
4. Drücken Sie die Aufwärtstaste, um den Deckel zu öffnen.
5. Drücken Sie die Abwärtstaste, um den Deckel zu schließen.
6. Drücken Sie die FAN-Taste, um den Lüftermotor bei der ausgewählten Geschwindigkeit AUS/EIN zu schalten.
7. Drücken Sie die Taste RAIN SENSOR, um den Regensensor ein-/auszuschalten. Im Startmodus ist der Regensensor ausgeschaltet (Sie müssen die Taste Rain Sensor drücken, um diese Funktion zu starten). Drücken Sie zwei Sekunden lang F/C, um Celsius oder Fahrenheit auszuwählen.

HINWEIS: Der Deckel kann nicht geöffnet werden, wenn der Regensensor Wasser am Ventilator erkennt.

Bitte schalten Sie die Regensensorfunktion aus, wenn Sie den Deckel öffnen möchten.

INSTALLATIONSANLEITUNG

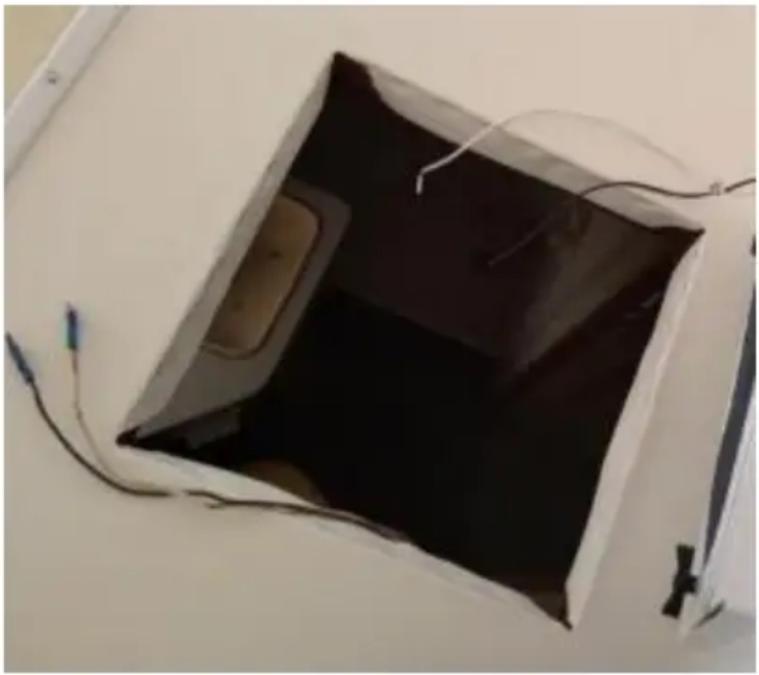

Schritt 1

Der Ventilator erfordert eine 360 mm x 360 mm Dachöffnung. Wenn Sie einen anderen Typ ersetzen, der bereits installiert ist, entfernen Sie die alte vorhandene Dachlüftung. Entfernen Sie sämtliches altes Dachdichtmittel im Umkreis von mindestens 2 Zoll um die gesamte Dachöffnung.

Wenn Sie eine Entlüftung an einem neuen Ort installieren, markieren Sie die gewünschte Stelle für Ihre Entlüftung (achten Sie darauf, zwischen Dachbalken). Schneiden Sie dann eine 366 mm x 366 mm große Öffnung (oder eine andere Größe, falls erforderlich) durch das Dach und die Decke.

Platzieren Sie den Ventilator in der Dachöffnung und ziehen Sie eine Bleistiftlinie um ihn herum, um den sauberen Dichtungsbereich zu überprüfen, der erforderlich ist. Beachten Sie, dass der Lüfter mittig in der Dachöffnung platziert werden muss und das Scharnier des Deckels zur Fahrzeugfront zeigt.

ACHTUNG: Verwenden Sie bei der Installation Ihres Ventilators nur Dichtungsmasse, die mit dem Flansch kompatibel ist (Kunststoffprodukt und Dachfläche). Verwenden Sie KEINE Materialien, die Lösungsmittel wie Xylol, Toluol, Methyl oder ähnliches enthalten. Ethylketon, Acetat oder Aceton, da diese den Flansch beschädigen können. Außerdem müssen Dichtungsmassen vom Typ Polysulfid (Thiokoll) vermieden werden. Im Zweifelsfall wenden Sie sich für weitere Informationen bitte an den Hersteller Ihres Wohnmobils.

SCHRITT 2

Vor dem Einbau des Entlüfters in die Dachöffnung einen durchgehenden Streifen BUTYL-Band oder ähnliches auf die Unterseite des Flansches anbringen und darauf achten, die Schraubenlöcher abzudecken.

ACHTUNG: Trennen Sie die Hauptstromversorgung des Fahrzeugs, bevor Sie das Beatmungsgerät an die 12-Volt-Gleichstromversorgung anschließen.

SCHRITT 3

Verbinden Sie die 12-Volt-Stromversorgung des Fahrzeugs mit den beiden Ventilator-Stromkabeln auf der Fahrerseite des Ventilators.

HINWEIS: Das rote Kabel des Ventilators muss an die positive 12-Volt-Stromversorgung (+) des Fahrzeugs angeschlossen werden.

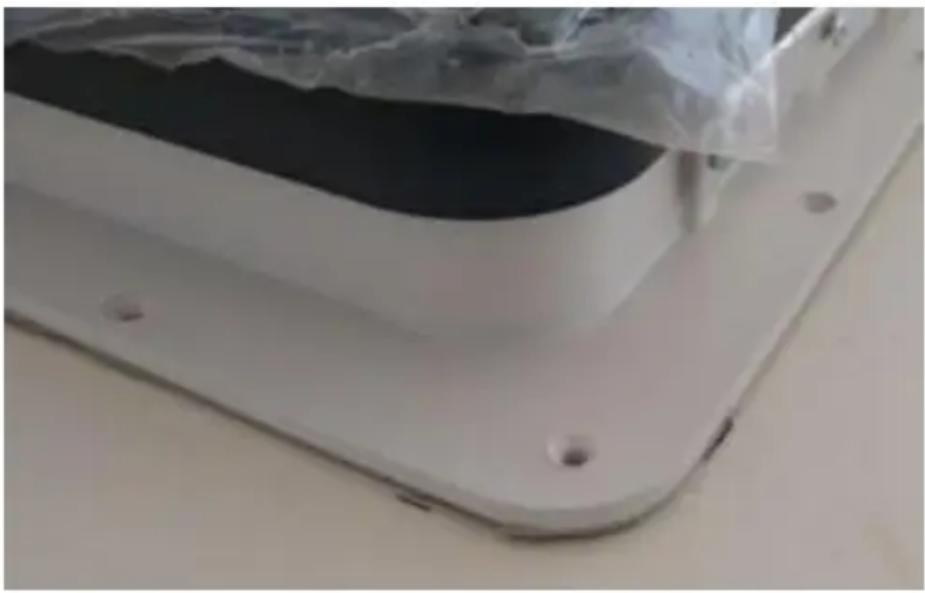

SCHRITT 4

Achten Sie darauf, dass die Stromkabel nach innen gleiten und sich nicht verwickeln. Schrauben Sie in die Vertiefung, um den Flansch zu befestigen. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um ein Reißen des Flansches zu vermeiden.

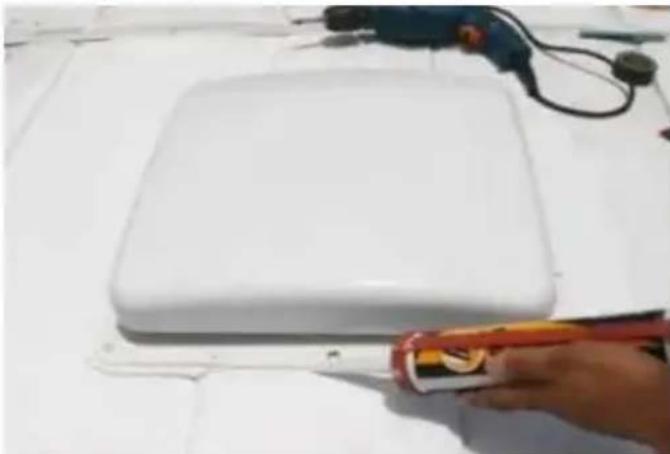

Nach der Installation des Ventilators entfernen Sie die überschüssige BUTYL-Dichtmasse, die möglicherweise herausgedrückt wurde. Tragen Sie eine Versiegelung wie beispielsweise die selbstnivellierende

Überlappungsversiegelung von Dicor oder eine ähnliche Versiegelung auf jeden freiliegenden Schraubenkopf auf.

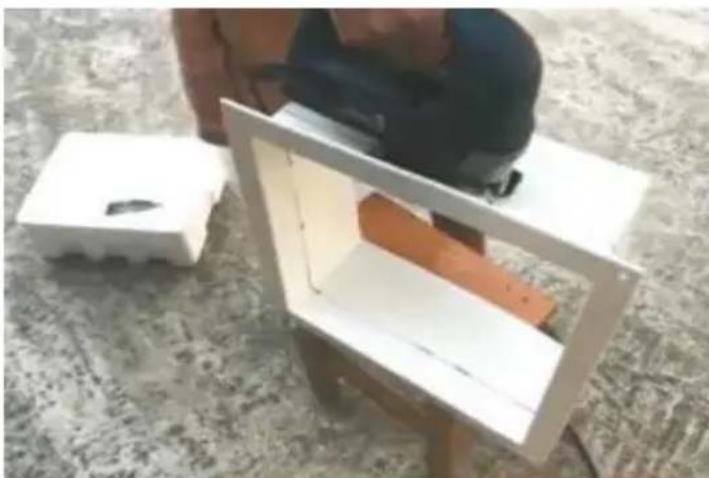

Der innere Zierring muss auf die Dicke Ihres Wohnwagendachs zugeschnitten werden. Dazu messen Sie den Abstand von der Fahrzeugdeckenoberfläche zu jeder Ecke der Lüfter-Steuerplatte.

Platzieren Sie die Lüfterverkleidung um den Lüfter herum und decken Sie die Ecken und Kanten ab. Sichern Sie sie durch Einschrauben in die Decke rund um die Innenlüftungsverkleidung.
