BRUKSANVISNING HQS-36AY Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

R OOF VENTIL

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av d representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa ve med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täch alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifie försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

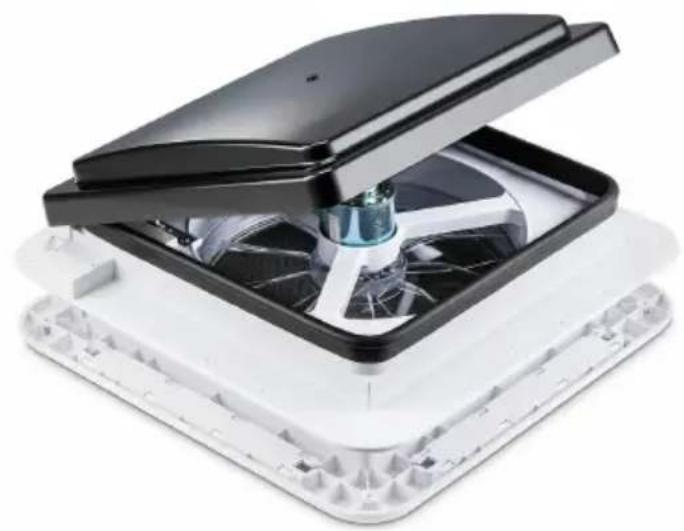

MODELL: HQS-36AY

< Endast bild för referens >

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggran innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det någon teknik eller mjukvaruuppdateringar på vår produkt.

IMPORTANT SAFEGUARDS

WARNING: Läs och förstå hela denna manual innan du anvär eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom Undvik att barn använder produkten. Och hans produkt är inte en lek Låt inte barn leka .

CORRECT DISPOSAL

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2014/30/EU. Symbolen som visar en soptunna korsad anger att produk kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till insamlingsplats för återvinning av elektriska och elektroniska apparater.

FCC INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15B av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden ka upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15B av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mo skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss insta Om denna produkt orsakar skadliga störningar på radio- eller

tv-mottagning, vilket kan fastställas genom att stänga av och på produppmanas användaren att försöka korrigera störningen med en eller flø av följande åtgärder.

· Rikta om eller flytta mottagningsantennen.
- Öka avståndet mellan produkten och mottagaren.
- Anslut produkten till ett uttag på en annan krets än den som mottag är ansluten till.
- Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

NOTICE BEFORE USE

Försiktighet:

1. Ventilen passar i standard 360mm x360mm husvagnstaköppningar .
2. Denna ventil använder en 5A långsam smältsäkring. Ersättningssäkri kräver samma ampere.
3. Använd endast 12 volts ström! Om du ansluter din fläkt till 110 e volts ström

skada det interna kretskortet. Konsultera en professionell elektriker för hjälp med ledningar om nödvändig.

1. LÄMNA INTE LUFTLOCK ÖPPET OCH OBJEKT UNDER LÄNGRE PERIODER AV TIDEN. HÖGA VINDAR ELLER ANDRA OVENLIGA FÖRHÅLLANDEN KAN RESULTERA I LÄCKAGE OCH/ELLER ALLVARLIG SKADA!
2. Koppla bort huvudfordonets ström innan du ansluter 12 volt likström fläkt.
3. i startläge är regnsensorn avstängd (måste trycka på regnsensorknappen för att starta detta fungera). RS-lampan lyser visar regnsensorfunktionen fungerar.
4. Om din fjärrkontroll inte fungerar. Koppla först bort RV-takfläkten frå huvudströmmen fordonskraft. För det andra, anslut strömmen igen och programmera om den genom att trycka på POWER-knappen på fläkter och tryck på RAIN SENSOR-knappen på fjärrkontrollen samtidigt eller sekunder.

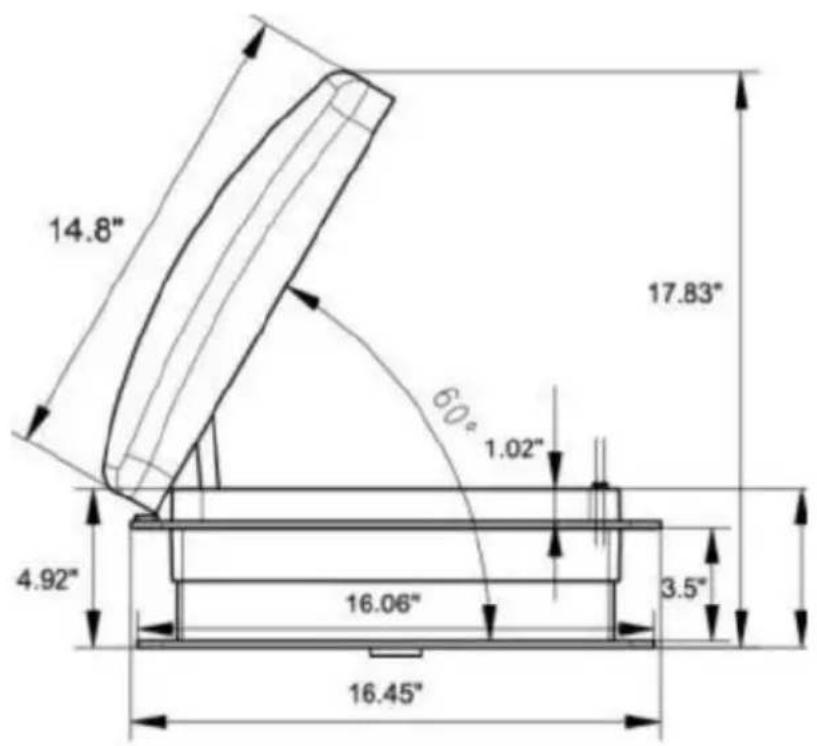

14.8" 60° 1.02" 17.83" 4.92" 16.06" 3.5" 16.45"

Hastighetsväxel	10
Sensoravkänning	Regn

PART LIST

INGA.	BILD	NAMN	ANT AL
1		Takventil Main	1
2		Bruksanvisning	1
3		Skruvpåse	1
4		Avlägsen	1

OPERATING

Tryck på POWER-knappen för att starta fjärrkontrollen, LED-lampan tän Lysdioden kommer att släckas inom 10 sekunder om ingen framtida funktion.

1. Tryck på FAN POWER-knappen för att slå på / stänga av fläktens

2. Tryck på knappen "+", fläktbladen vrids medurs och luftar ut med hastighet;

Tryck på den igen för fler hastighetsalternativ;

1. Tryck på "." knappen vrider fläktbladen moturs och luftar in med 1 hastighet;

Tryck på den igen för fler hastighetsalternativ;

1. Tryck på Upp-knappen för att öppna locket.

2. Tryck på knappen Ned för att stänga locket.

3. Tryck på FAN-knappen för att stänga AV/PÅ fläktmotorn vid valfri hastighet.

4. Tryck på REGNSENSOR-knappen för att stänga av/stänga av regnsensorn. I startläge är regnsensorn avstängd (måste trycka på regnsensorknappen för att starta den här funktionen)

5. Tryck på F/C i två sekunder för att välja, Celsius eller Fahrenhe

OBS: Locket kan inte öppnas när regnsensorn känner av vattnet på fläkten. Stäng av regnsensorfunktionen om du vill öppna locket.

INSTALLATION INSTRUCTION

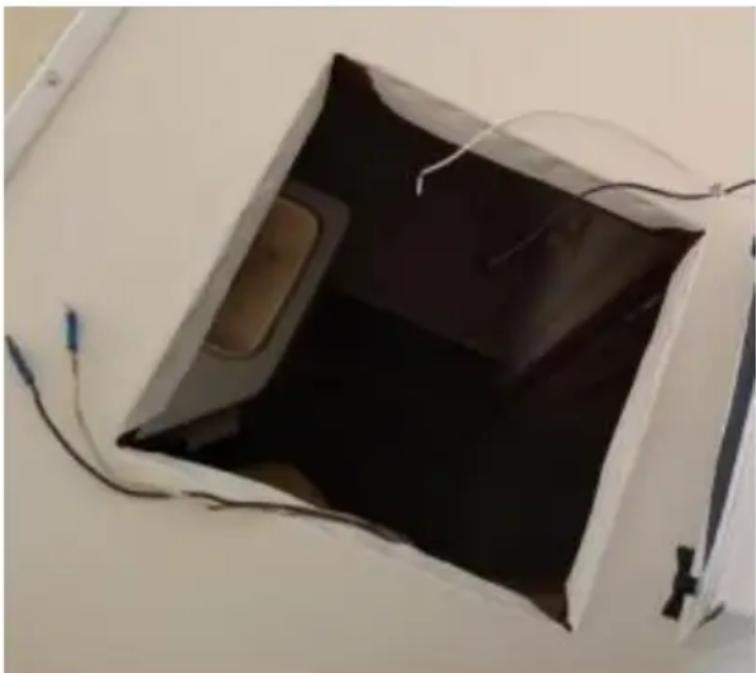

Steg 1

Ventilator kräver en 360 mm x360 mm taköppning, om du byter ut e annan typ som är färdiginstallerad, ta bort den gamla befintliga takve Ta bort all gammal takfogmassa i minst 2" helt runt taköppningen.

Om du installerar en ventil på en ny plats, markera önskad plats för ventil (se till att stanna mellan takbjälkar). Skär sedan en öppning på mm x 366 mm (eller annan storlek efter behov) genom taket och tak

Placera ventilatorn i taköppningen och rita en pennlinje runt den för att verifiere rena tätningsområdet som kommer att vara efterfrågas. Observera att fläkten måste vara centrerad i taköppningen med lockets gångjärn vänd framåt mot fordonet.

FÖRSIKTIGT I PÅ: När du installerar din ventilator, använd endast fogmassa/tätningsmedel som är kompatibelt med flänsen ( plastprodukt och takytan. ANVÄND INTE material som innehåller lösningsmedel som eller liknan- xylen, toluen, methyl Etylketon, acetat eller aceton eftersom de kan skada fläns

Dessutom måste tätningsmedel av p o l ysu l fide (Thioko l ) typ undvikas. är osäker, kontakta tillverkaren av din husbil för ytterligare information.

STEG 2

Innan du installerar ventilatorn i taköppningen, applicera en kontinuerlig remsa BUTYL-tejp eller motsvarande till undersidan av flänsen, se till att täcka skruvhålen.

FÖRSIKTIGT I PÅ: Koppla bort huvudfordonets ström innan du ansluter 12 vDC-ström till ventilatorn.

STEG 3

Anslut fordonets 12 volts ström till de två strömkablarna för Ventilatorn som f på förarsidan av Ventilatorn.

OBS: Ventilatorns röda ledning måste anslutas till fordonets 12 volt (+) positiv strömförsörjning.

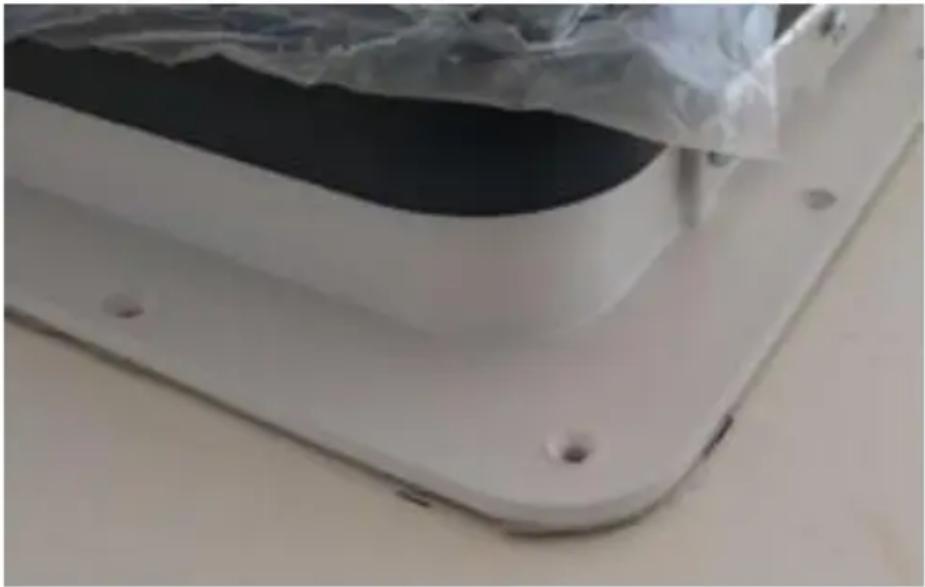

STEG 4

Se till att strömkablarna glider mot insidan och inte trasslar in sig. Skruva i fördjupningen för att sticka hål i den f l ange, se till att inte över dra åt s att undvika att flänsen spricker .

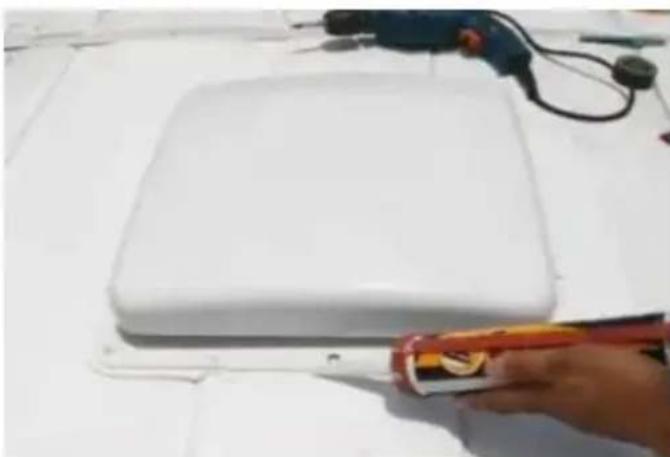

Efter att Ventilatorn har installerats, ta bort överflödig BUTYL tätning som kan pressats ut. Att använda en tätningsmedel som Dicor självnivellerande överlappsfogmassa eller liknande tätning, applicera en dubb över varje exponer skruvhuvud .

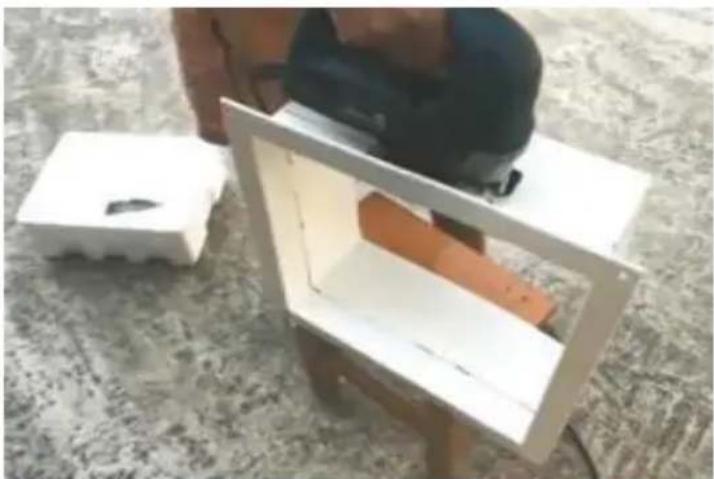

Den invändiga garneringsringen måste trimmas för att passa just din husvagnstaktjocklek. För att åstadkomma detta mät avståndet från fordonets takyta till varje hörn på Ventilatorns kontrollplatta.

Placera ventilationsfläktgarneringen på plats runt ventilationsfläkten och täcker d grova kanterna. Säkra den genom att skruva in den taket runt den invändiga ventilationsfläkten.
