HQS-36AY - Ventilatore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore da tetto per camper
Marca	Vevor
Modello	HQS-36AY
Tensione di alimentazione	12 V CC
Potenza nominale	22 W
Numero di velocità	10
Sensore di pioggia integrato	Sì
Telecomando	Sì, incluso
Apertura del tetto richiesta	360 mm x 360 mm
Fusibile	5 A a fusione lenta
Dimensioni (L x l x H circa)	45,3 x 45,3 x 12,4 cm (come da figura)
Peso netto	Circa 2,5 kg (stima)
Materiale della flangia	Plastica
Installazione	Incassata nel tetto, fissaggio con viti
Funzioni principali	Ventilazione, estrazione, sensore di pioggia, telecomando
Visualizzazione temperatura	Celsius o Fahrenheit (selezionabile)
Manutenzione e pulizia	Pulire con un panno umido, evitare solventi
Sicurezza	Scollegare l'alimentazione prima dell'intervento, non utilizzare con 110/220 V
Ricambi e riparabilità	Telecomando, fusibile, motore (contattare il supporto)
Informazioni generali	Conforme agli standard FCC parte 15B, direttiva europea 2014/30/UE

Domande frequenti - HQS-36AY Vevor

Qual è la tensione di alimentazione richiesta per il ventilatore Vevor HQS-36AY?

Il ventilatore funziona esclusivamente a 12 V CC. Non collegarlo a 110 o 220 V, danneggerebbe il circuito stampato.

Come installare il ventilatore da tetto HQS-36AY?

Tagliare un'apertura di 360 x 360 mm nel tetto, posizionare il ventilatore centrando la cerniera verso la parte anteriore del veicolo, applicare del nastro butilico sotto la flangia, collegare l'alimentazione 12 V (filo rosso al positivo), avvitare la flangia senza stringere troppo, quindi sigillare le teste delle viti con un mastice autolivellante.

Come abbinare il telecomando al ventilatore?

Se il telecomando non funziona, scollegare l'alimentazione del ventilatore, quindi ricollegarla. Successivamente, premere contemporaneamente il pulsante POWER del ventilatore e il pulsante SENSORE PIOGGIA del telecomando per 4 secondi per sincronizzarli.

Il sensore di pioggia funziona automaticamente?

No, in modalità avvio il sensore di pioggia è disattivato. Per attivarlo, premere il pulsante RAIN SENSOR sul telecomando; il LED si accende per confermare.

Come aprire il coperchio se il sensore di pioggia è attivo?

Il sensore di pioggia impedisce l'apertura del coperchio in caso di rilevamento di acqua. Disattivare prima la funzione sensore di pioggia premendo il pulsante RAIN SENSOR, quindi utilizzare il pulsante SU per aprire.

Qual è la potenza del ventilatore?

La potenza nominale è di 22 W. Offre 10 velocità di ventilazione regolabili tramite telecomando.

Posso utilizzare il ventilatore su un'alimentazione di rete?

No, il ventilatore è progettato solo per 12 V CC. Non collegarlo a 110 o 220 V, danneggerebbe l'elettronica.

Come effettuare la manutenzione del ventilatore?

Pulire l'esterno con un panno umido e un detergente delicato. Non utilizzare solventi come acetone, toluene o xilene, poiché possono danneggiare la flangia in plastica.

Cosa fare se il telecomando non risponde più?

Controllare le batterie del telecomando. Se il problema persiste, riprogrammare il telecomando scollegando e ricollegando l'alimentazione del ventilatore e tenendo premuti i pulsanti POWER e SENSORE PIOGGIA per 4 secondi.

Quale tipo di fusibile viene utilizzato?

Il ventilatore utilizza un fusibile a fusione lenta da 5 A. La sostituzione deve essere effettuata con un fusibile dello stesso amperaggio.

MANUALE UTENTE HQS-36AY Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Sfiato sul tetto

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in grado di risparmiare la metà rispetto ai marchi più importanti.

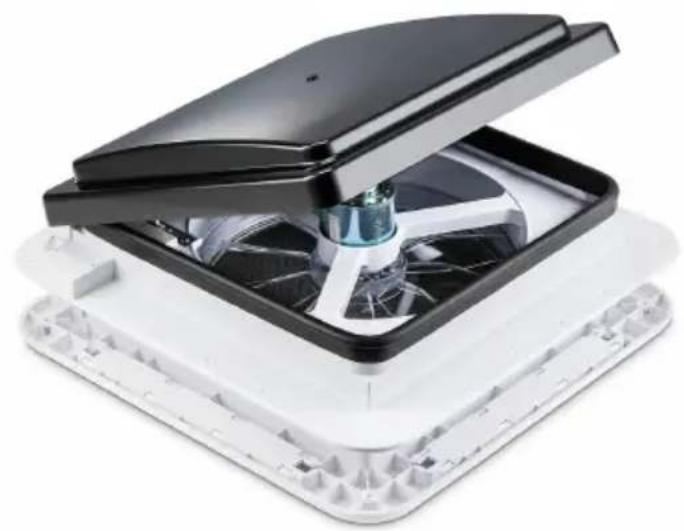

MODELLO: HQS-36AY

< Immagine solo per riferimento >

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà

soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del nostro prodotto.

IMPORTANTI SALVAGUARDIE

ATTENZIONE: leggere e comprendere l'intero manuale prima di utilizzare o riparare questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni o valori.

Evitare che i bambini utilizzino il prodotto. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

SMALTIMENTO CORRETTO

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2014/30/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

INFORMAZIONI FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15B delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato. ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per dispositivi digitali di Classe B, ai sensi della Parte 15B delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza con una o più delle seguenti misure.

· Riorientare o riposizionare l'antenna ricevente. · Aumentare la distanza tra il prodotto e il ricevitore. · Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore. · Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

AVVISO PRIMA DELL'USO

Attenzione:

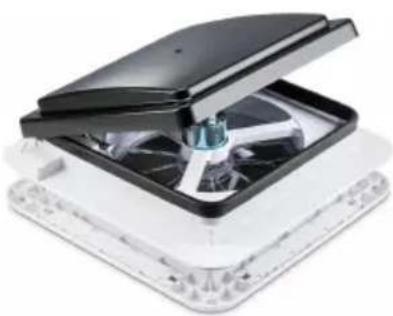

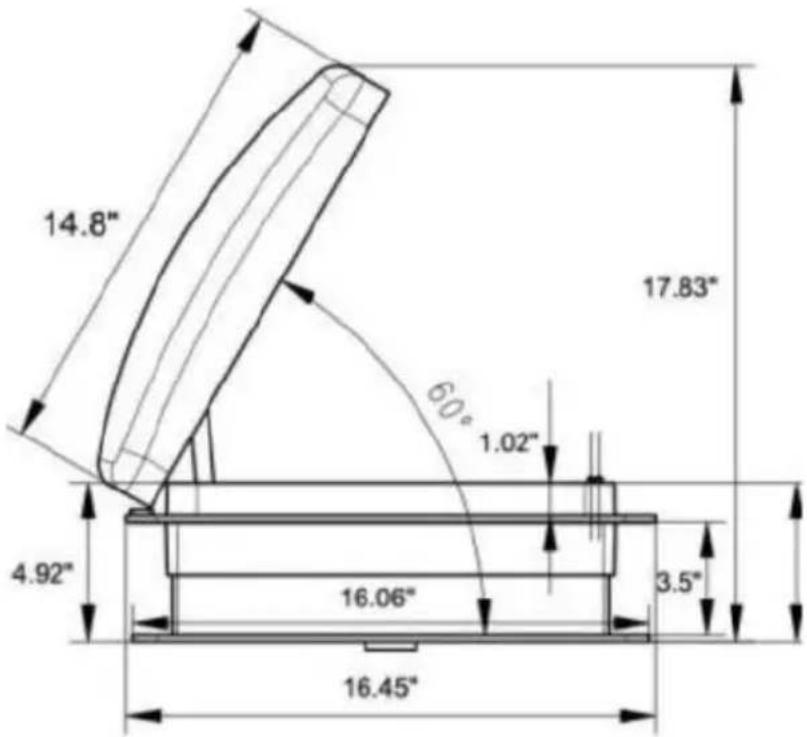

1. La presa d'aria si adatta alle aperture standard del tetto delle roulotte 360 mm x 360 mm.
2. Questa ventola utilizza un fusibile a fusione lenta da 5 A. Il fusibile

sostitutivo richiede lo stesso ampere.

1. Utilizzare solo alimentazione a 12 Volt! Collegando la ventola a un'alimentazione a 110 o 220 Volt si danneggia la scheda del circuito interno. Consultare un elettricista professionista per assistenza nel cablaggio se necessario.
2. NON LASCIARE IL COPERCHIO DI VENTILAZIONE APERTO E INCUSTODITO PER PERIODI PROLUNGATI DI TEMPO. VENTI FORTI O ALTRE CONDIZIONI INSOLITE POSSONO CAUSARE PERDITE E/O DANNI GRAVI!
3. Scollegare l'alimentazione principale del veicolo prima di collegare l'alimentazione a 12 volt CC al ventilatore.
4. In modalità di avvio, il sensore pioggia è spento (è necessario premere il pulsante del sensore pioggia per avviare questa funzione). Il LED RS acceso indica che la funzione sensore pioggia è attiva.
5. Se il telecomando non funziona, per prima cosa scollegare la ventola del tetto del camper dalla rete elettrica del veicolo. In secondo luogo, ricollegare l'alimentazione e riprogrammarla premendo il pulsante POWER sul ventilatore e premendo contemporaneamente il pulsante SENSORE PIOGGIA sul telecomando per 4 secondi.

Voltaggio	DC12V
Energia	22W
Ingranaggio di velocità	10
Rilevamento del sensore	Piovere

NO.	IMMAGINE	NOME	Quantità
1		Sfiato principale del tetto	1
2		Istruzioni per l'uso	1
3		Sacchetto di viti	1
4		Remoto	1

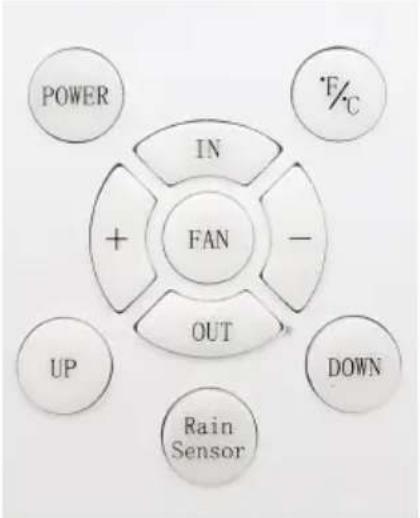

Premere il pulsante POWER per avviare il telecomando, il LED si illuminerà.

Se non viene effettuata alcuna operazione in futuro, il LED si spegne dopo 10 secondi.

1. Premere il pulsante FAN POWER per accendere/spegnere la ventola.
2. Premere il pulsante "+", le pale della ventola girano in senso orario e l'aria fuoriesce al 10% di velocità.

Premerlo nuovamente per altre opzioni di velocità.

1. Premere il pulsante ".", le pale della ventola girano in senso antiorario e l'aria entra al 10% di velocità.

Premerlo nuovamente per altre opzioni di velocità;

1. Premere il pulsante Su per aprire il coperchio.
2. Premere il pulsante Giù per chiudere il coperchio.
3. Premere il pulsante FAN per accendere/spegnere il motore della ventola a qualsiasi velocità selezionata.
4. Premere il pulsante RAIN SENSOR per accendere/spegnere il sensore pioggia.

Quando è in modalità di avvio, il sensore pioggia è spento; è necessario premere il pulsante Rain Sensor per avviare questa funzione. 8. Premere F/C per due secondi per scegliere tra Celsius o Fahrenheit.

NOTA: il coperchio non può essere aperto quando il sensore pioggia rileva la presenza di acqua nella ventola.

Se si desidera aprire il coperchio, disattivare la funzione sensore pioggia.

ISTRUZIONI DI INSTALLAZIONE

Passo 1

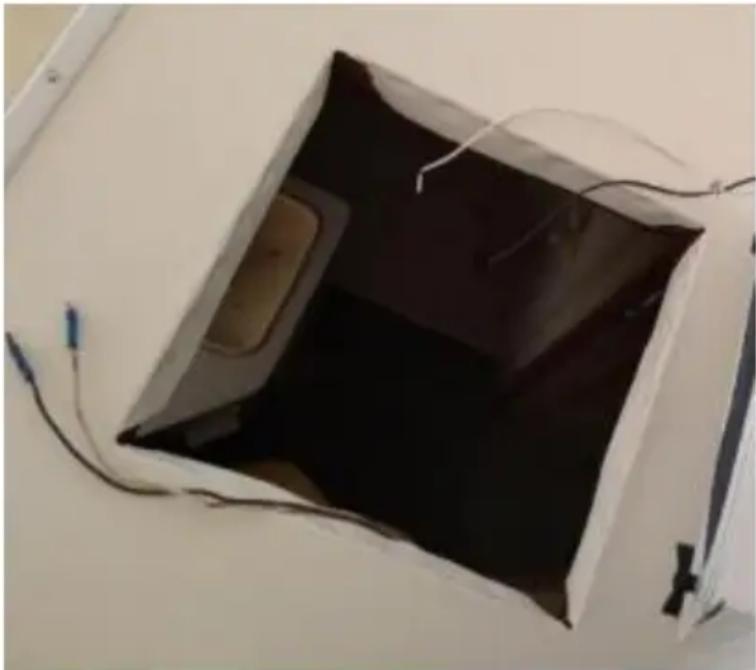

Il ventilatore richiede un'apertura sul tetto di 360 mm x 360 mm. Se si sostituisce un altro tipo già installato, rimuovere il vecchio sfiato esistente. Rimuovere tutto il vecchio sigillante del tetto per almeno 2" interamente attorno all'apertura del tetto.

Se si installa una presa d'aria in una nuova posizione, contrassegnare la posizione desiderata per la presa d'aria (assicurarsi di rimanere tra le travi del tetto). Quindi tagliare un'apertura di 366 mm x 366 mm (o di altre dimensioni, se necessario) attraverso il tetto e il soffitto.

Posizionare il ventilatore nell'apertura del tetto e tracciare una linea a matita attorno ad esso per verificare la zona di tenuta pulita che sarà richiesta, assicurandosi che il ventilatore sia centrato nell'apertura del tetto con la cerniera o il coperchio rivolto verso la parte anteriore del veicolo.

ATTENZIONE: Quando si installa il ventilatore, utilizzare solo mastice/sigillante compatibile con la flangia (prodotto in plastica) e la superficie del tetto. Non utilizzare materiali contenenti solventi come xilene, toluene, metiletilchetone, acetato o acetone, poiché possono danneggiare la flangia. Inoltre, evitare sigillanti di tipo polisulfide (tiocolo). In caso di dubbi, contattare il produttore del camper per ulteriori informazioni.

PASSO 2

Prima di installare lo sfiatatoio nell'apertura del tetto, applicare una striscia continua di nastro BUTILICO o equivalente sotto la flangia, assicurandosi di coprire i fori delle viti.

ATTENZIONE: scollegare l'alimentazione principale del veicolo prima di collegare l'alimentazione a 12 volt CC al ventilatore.

PASSO 3

Collegare l'alimentazione a 12 volt del veicolo ai due cavi di alimentazione del ventilatore situati sul lato conducente del ventilatore.

NOTA: il filo rosso del ventilatore deve essere collegato all'alimentazione positiva a 12 volt (+) del veicolo.

PASSO 4

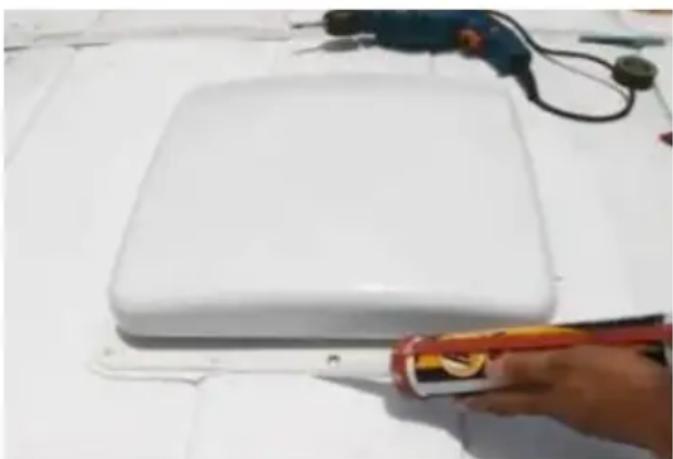

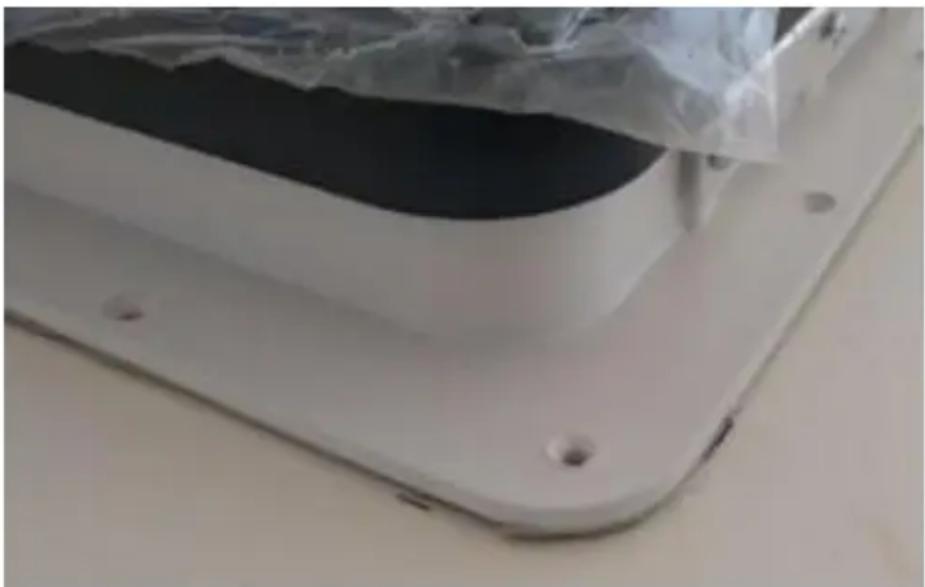

Assicurarsi che i cavi di alimentazione scorrano verso l'interno e non si aggroviglino. Avvitare nella fossetta per perforare la flangia, assicurandosi di non stringere eccessivamente le viti per evitare di rompere la flangia.

Dopo aver installato il ventilatore, rimuovere l'eccesso di mastice BUTILICO che potrebbe essere fuoriuscito. Utilizzando un sigillante come il sigillante autolivellante Dicor o un prodotto simile, applicare una piccola quantità su ogni testa di vite esposta.

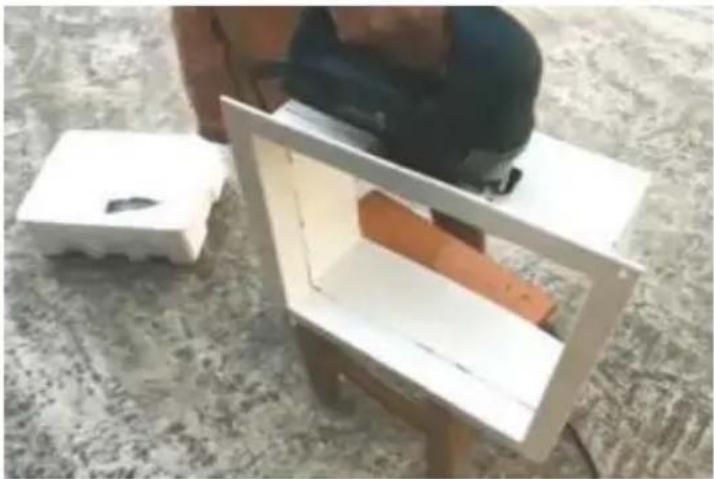

L'anello di rifinitura interno deve essere rifinito per adattarsi allo spessore specifico del tetto della tua roulotte. Per ottenere questo risultato, misurare la distanza

dalla superficie del soffitto del veicolo a ciascun angolo della piastra di controllo del ventilatore.

Posizionare la guarnizione della ventola di sfiato in posizione attorno alla ventola di sfiato, coprendo i bordi ruvidi. Fissarla avvitandola al soffitto attorno alla modanatura della ventola di sfiato interna.

Produttore: Shanghai Muxina Molto Tuxiano Gongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
