Producttype	Dakventilator voor camper
Merk	Vevor
Model	HQS-36AY
Voedingsspanning	12 V DC
Nominaal vermogen	22 W
Aantal snelheden	10
Ingebouwde regensensor	Ja
Afstandsbediening	Ja, inbegrepen
Vereiste dakopening	360 mm x 360 mm
Zekering	5 A traag
Afmetingen (L x B x H ongeveer)	45,3 x 45,3 x 12,4 cm (volgens afbeelding)
Netto gewicht	Ongeveer 2,5 kg (schatting)
Materiaal flens	Kunststof
Installatie	Ingebouwd in het dak, bevestiging met schroeven
Belangrijkste functies	Ventilatie, afzuiging, regensensor, afstandsbediening
Temperatuurweergave	Celsius of Fahrenheit (selecteerbaar)
Onderhoud en reiniging	Reinigen met een vochtige doek, oplosmiddelen vermijden
Veiligheid	Stroom uitschakelen voor ingreep, niet gebruiken met 110/220 V
Reserveonderdelen en repareerbaarheid	Afstandsbediening, zekering, motor (neem contact op met ondersteuning)
Algemene informatie	Voldoet aan FCC deel 15B, Europese richtlijn 2014/30/EU

Veelgestelde vragen - HQS-36AY Vevor

Wat is de vereiste voedingsspanning voor de Vevor HQS-36AY ventilator?

De ventilator werkt uitsluitend op 12 V DC. Sluit hem niet aan op 110 of 220 V, dit beschadigt de printplaat.

Hoe installeer ik de dakventilator HQS-36AY?

Snijd een opening van 360 x 360 mm in het dak, plaats de ventilator met het scharnier gecentreerd naar voren van het voertuig, breng butyltape aan onder de flens, sluit de 12 V voeding aan (rode draad aan plus), draai de flens vast zonder te strak aan te draaien, verzegel de schroefkoppen met zelfnivellerende kit.

Hoe koppel ik de afstandsbediening met de ventilator?

Als de afstandsbediening niet werkt, koppel de stroom van de ventilator los en sluit deze weer aan. Druk daarna tegelijkertijd op de POWER-knop van de ventilator en de REGENSENSOR-knop van de afstandsbediening gedurende 4 seconden om ze te synchroniseren.

Werkt de regensensor automatisch?

Nee, in de opstartmodus is de regensensor uitgeschakeld. Om hem te activeren, druk op de RAIN SENSOR-knop van de afstandsbediening; de LED gaat branden ter bevestiging.

Hoe open ik de klep als de regensensor actief is?

De regensensor voorkomt dat de klep opent bij detectie van water. Schakel eerst de regensensorfunctie uit door op de RAIN SENSOR-knop te drukken, gebruik daarna de OMHOOG-knop om te openen.

Wat is het vermogen van de ventilator?

Het nominale vermogen is 22 W. Het biedt 10 snelheden ventilatie, instelbaar via afstandsbediening.

Kan ik de ventilator op netstroom gebruiken?

Nee, de ventilator is uitsluitend ontworpen voor 12 V DC. Sluit hem niet aan op 110 of 220 V, dit beschadigt de elektronica.

Hoe onderhoud ik de ventilator?

Reinig de buitenkant met een vochtige doek en een mild reinigingsmiddel. Gebruik geen oplosmiddelen zoals aceton, tolueen of xyleen, omdat deze de kunststof flens kunnen beschadigen.

Wat te doen als de afstandsbediening niet meer reageert?

Controleer de batterijen van de afstandsbediening. Als het probleem aanhoudt, programmeer de afstandsbediening opnieuw door de stroom van de ventilator los te koppelen en weer aan te sluiten en de POWER- en REGENSENSOR-knoppen 4 seconden ingedrukt te houden.

Welk type zekering wordt gebruikt?

De ventilator gebruikt een trage zekering van 5 A. Vervanging moet gebeuren met een zekering van dezelfde stroomsterkte.

GEBRUIKSAANWIJZING HQS-36AY Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit voor alle categorieën van tools geldt die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te zijn

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk "Besparing Half" wilt realiseren in vergelijking met de grote topmerken.

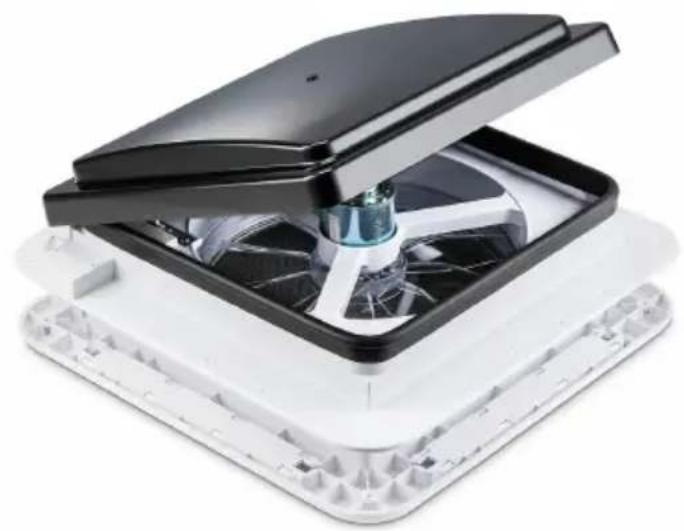

MODEL: HQS-36AY

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat: www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeet niet dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u dit product bedient of onderhoudt. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen.

Laat kinderen het product niet gebruiken. En dit product is geen speelgoed. Laat kinderen er niet mee spelen.

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese richtlijn 2014/31. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15B van de FCC-regels. De werking is

onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een apparaat van klasse B, conform Deel 15B van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

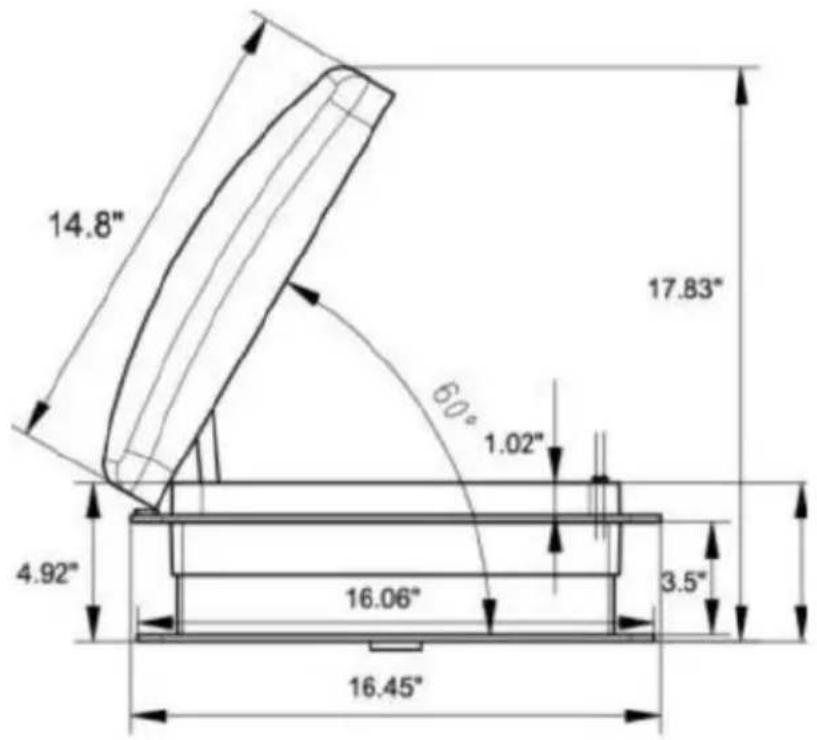

Voorzichtigheid:

1. De ventilatieopening past in standaard 360mm x 360mm caravandakopeningen.
2. Deze ontluchting gebruikt een 5A slow melt-zekering. Vervangende zekering vereist dezelfde ampère.
3. Gebruik alleen 12 Volt stroom! Als u uw ventilator aansluit op 110 Volt stroom, kan de interne printplaat beschadigen. Raadpleeg een professionele elektricien voor hulp bij de bedrading indien nodig.
4. LAAT HET VENTILATIEDEKSEL NIET GEDURENDE LANGERE PERIODEN OPEN EN ONBEHEERD ACHTER. HARDE WIND OF ANDERE ONGEWONE OMSTANDIGHEDEN KUNNEN LEKKAGE TOT GEVOLG HEBBEN EN/OF ERNSTIGE SCHADE!
5. Koppel de hoofdvoeding van het voertuig los voordat u 12 volt gelijkstroom aansluit op de ventilator.
6. Wanneer de regensensor in de startmodus staat, is deze uitgeschakeld (u moet op de knop Regensensor drukken om deze modus te starten (functie). Als de RS-LED brandt, betekent dit dat de regensensorfunctie werkt.
7. Als uw afstandsbediening niet werkt. Koppel eerst de dakventilator van de camper los van de hoofdschakelaar. voertuigstroom. Ten tweede, schakel de stroom opnieuw in en herprogrammeer deze door op de POWER-knop te drukken op de ventilator en druk tegelijkertijd 4 seconden lang op de knop REGENSENSOR op de afstandsbediening.

Model	Hoofdkantoor-36AY/Hoofdkantoor-36BY
Spanning	DC12V
Stroom	22W
Snelheidsversnelling	10
Sensor detecteren	Regen

ONDERDELENLIJST

NEE.	AFBEELDING	NAAM	Hoeveelheid
1		Dakventilatie Hoofd	1
2		Gebruiksaanwijzing	1
3		Schroefzak	1
4		Op afstand	1

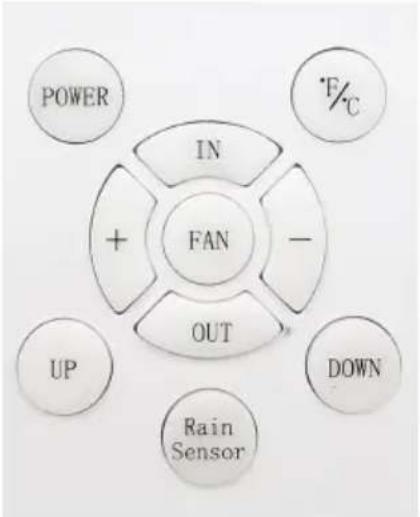

BEDIENING

Druk op de POWER-knop om de afstandsbediening te starten. De LED gaat branden.

Als er in de toekomst geen handelingen meer worden uitgevoerd, gaat de LED na 10 seconden uit.

1. Druk op de FAN POWER-knop om de ventilator in of uit te schakelen.
2. Druk op de knop "+" , de ventilatorbladen draaien met de klok mee en blazen met 10% snelheid; Druk er nogmaals op voor meer snelheidsopties;
3. Druk op de "." knop, de ventilatorbladen draaien tegen de klok in en komt lucht binnen met een snelheid van 10%; Druk er nogmaals op voor meer snelheidsopties;
4. Druk op de knop Omhoog om het deksel te openen.
5. Druk op de knop Omlaag om het deksel te sluiten.
6. Druk op de FAN-knop om de ventilatormotor op de gewenste snelheid UIT/AAN te zetten.
7. Druk op de RAIN SENSOR-knop om de regensensor in/uit te schakelen. In de startmodus is de regensensor uit (u moet op de Rain Sensor-knop drukken om deze functie te starten)
8. Druk twee seconden op F/C om te kiezen tussen Celsius of Fahrenheit.

LET OP: Het deksel kan niet worden geopend als de regensensor water op de ventilator detecteert.

Schakel de regensensorfunctie uit als u het deksel wilt openen.

INSTALLATIE-INSTRUCTIES

Stap 1

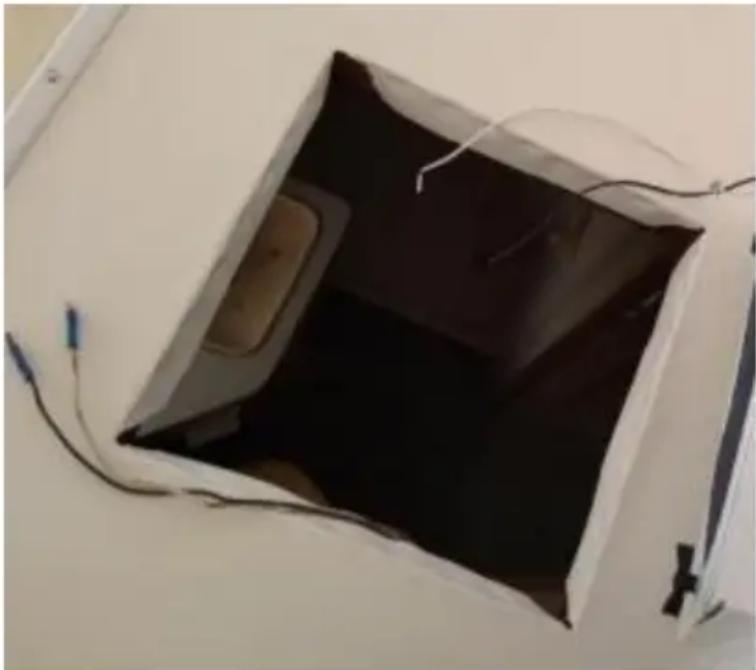

De ventilator vereist een dakopening van 360 mm x 360 mm. Als u een eerder geïnstalleerd type vervangt, verwijdert u de oude bestaande dakventilatie. Verwijder alle oude dakkit voor minimaal 2" rondom de dakopening.

Als u een ventilatieopening op een nieuwe locatie installeert, markeer dan de

gewenste locatie voor uw ventilatieopening (zorg ervoor dat u tussen twee dakbalken blijft). Zaag vervolgens een opening van 366 x 366 mm (of een andere maat indien nodig) door het dak en het plafond.

Plaats de ventilator in de dakopening en trek een potloodlijn eromheen om het schone afdichtingsgebied te controleren dat zal worden vereist. Let op dat de ventilator gecentreerd moet zijn in de dakopening met het scharnier van het deksel naar de voorkant van het voertuig gericht.

LET OP: Gebruik bij het installeren van uw ventilator alleen kit/afdichtmiddel dat compatibel is met de flens (kunststof product) en het dakoppervlak. GEBRUIK GEEN materialen die oplosmiddelen bevatten zoals xyleen, tolueen, methylether of soortgelijke oplosmiddelen. Ethylketon, acetaat of aceton, omdat deze de flens kunnen beschadigen. Ook moeten polysulfide (thiokol) type afdichtingsmiddelen worden vermeden. Neem bij twijfel contact op met de fabrikant van uw camper voor meer informatie.

STAP 2

Voordat u de ventilator in de dakopening monteert, brengt u een doorlopende strook BUTYL-tape of een gelijkwaardig materiaal aan op de onderkant van de flens en zorg ervoor dat de schroefgaten bedekt zijn.

LET OP: Koppel de hoofdvoeding van het voertuig los voordat u de 12 volt DC-ventilator aansluit.

STAP 3

Sluit de 12 volt voeding van het voertuig aan op de twee voedingsdraden van de ventilator aan de bestuurderszijde van de ventilator.

OPMERKING: De rode draad van de ventilator moet worden aangesloten op positieve 12 volt (+) voeding van het voertuig.

STAP 4

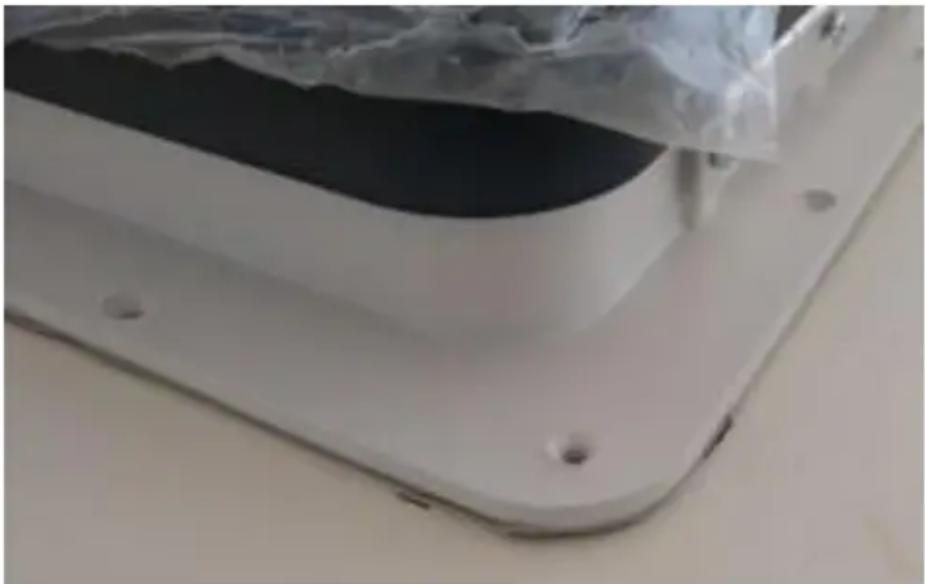

Zorg ervoor dat de stroomdraden naar binnen glijden en niet in de knoop raken. Schroef in de flens, waarbij u ervoor zorgt dat u de schroeven niet te vast aandraait om te voorkomen dat de flens scheurt.

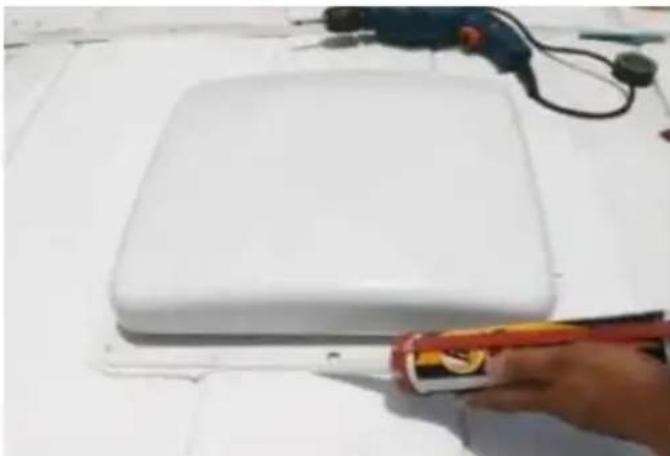

Nadat de ventilator is geïnstalleerd, verwijdert u de overtollige BUTYL-kit die mogelijk is uitgeperst. Gebruik hiervoor een

afdichtmiddel zoals Dicor zelfnivellerende lapkit of een soortgelijke kit. Breng een laag aan op elke blootgestelde schroefkop.

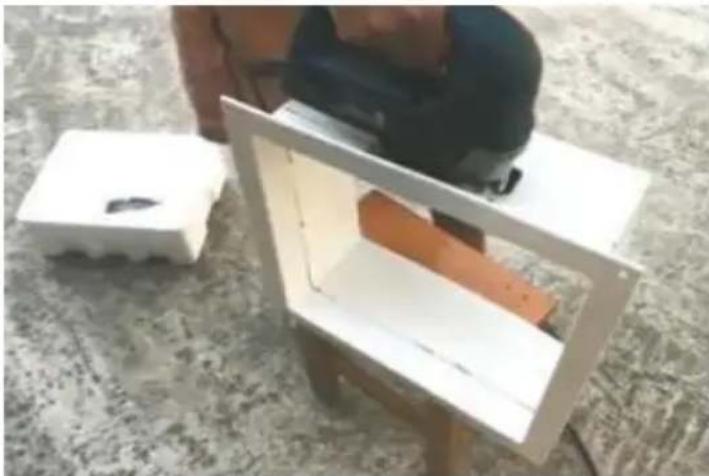

De binnen Garnish Trim Ring moet worden bijgesneden om te passen bij de specifieke dikte van uw caravandak. Om dit te bereiken, meet u de afstand van het plafondoppervlak van het voertuig tot elke hoek van de ventilatorbedieningsplaat.

Plaats de ventilatieventilatorversiering op zijn plaats rond de ventilatieventilator, waarbij u de ruwe randen bedekt. Bevestig het door het vast te schroeven aan het plafond rondom de afwerking van de binnenventilator.

Fabrikant: Shanghai muxine erg jijxian gongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166
