MANUAL DE USUARIO HQS-36AY Vevor
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
Ventilación DE TECHO
Seguimos comprometidos a brindarle herramientas a precios competitivos.
"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros
Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.
con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir
Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado
Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

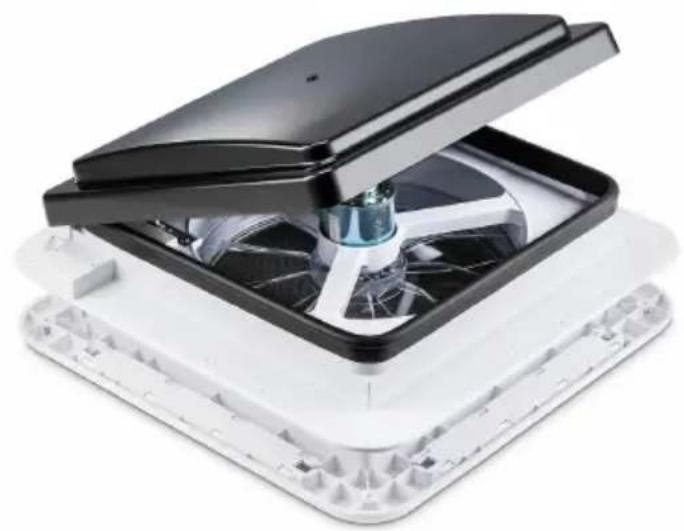

MODELO: HQS-36AY
< Imagen solo como referencia >
¿NECESITA AYUDA? ¡CONTÁCTENOS!
¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:
Soporte técnico y certificado de garantía electrónica www.vevor.com/support
Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.
ADVERTENCIA: Lea y comprenda todo este manual antes de operar o realizar tareas de mantenimiento en este producto. No seguir estas advertencias e instrucciones puede causar lesiones personales o daños a bienes valiosos.
Evite que los niños utilicen el producto. Este producto no es un juguete; no permita que los niños jueguen con él.
Este producto está sujeto a las disposiciones de la Directiva Europea 2014/30/UE. El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogida selectiva de residuos en la Unión Europea. Esto se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto de recogida para reciclar dispositivos eléctricos y electrónicos.
PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados
expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!
Este dispositivo cumple con la Parte 15B de las Normas de la FCC.
El funcionamiento está sujeto a las dos condiciones siguientes:
1) Este producto puede causar interferencias dañinas. 2) Este producto debe aceptar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modificaciones a este producto no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.
Nota: Este producto ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B de conformidad con la Parte 15B de las Normas de la FCC. Estos límites están diseñados para brindar protección razonable contra interferencias dañinas en una instalación residencial.
Este producto genera, utiliza y puede emitir energía de radiofrecuencia; si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe garantía de que no se produzcan interferencias en una instalación determinada. Si este producto causa interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar encendiendo y apagando el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.
- Reorientar o reubicar la antena receptora.
· Aumentar la distancia entre el producto y el receptor.
- Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

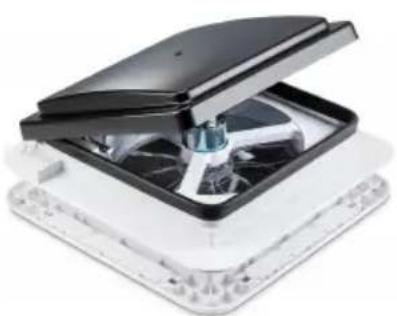

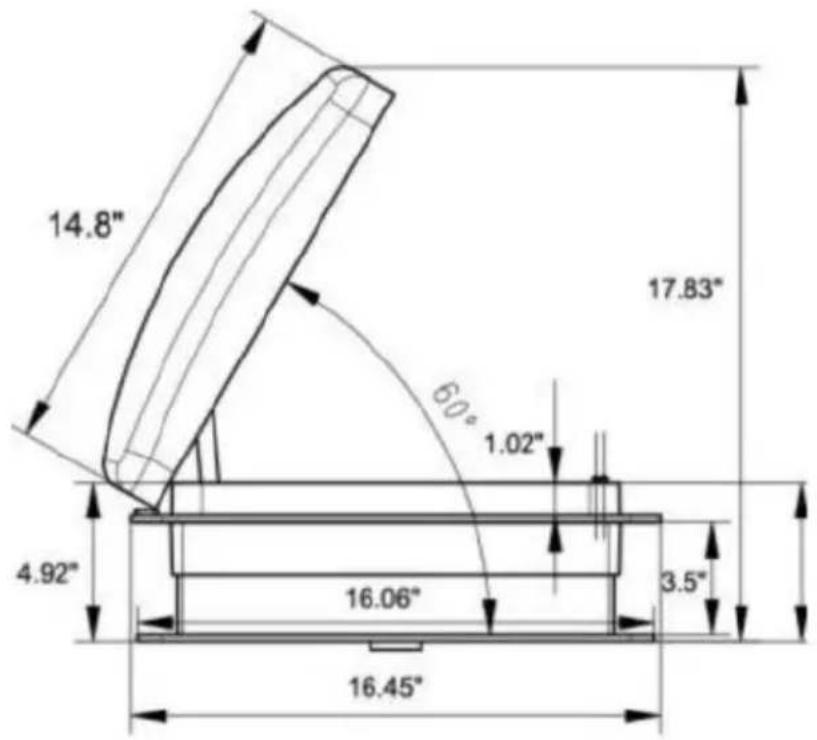

Precaución:
- El respiradero se adapta a las aberturas de techo de caravana de 360 mm x 360 mm.
- Este respiradero utiliza un fusible de fusión lenta de 5 A. El fusible de repuesto requiere el mismo amperaje.
- ¡Utilice únicamente energía de 12 voltios! Si conecta el ventilador a una fuente de alimentación de 110 o 220 voltios, dañará la placa de circuito interno. Consulte a un electricista profesional para obtener ayuda con el cableado si es necesario.
- NO DEJE LA TAPA DE VENTILACIÓN ABIERTA Y SIN SUPERVISIÓN DURANTE PERÍODOS PROLONGADOS DE TIEMPO. FUERTES VIENTOS U OTRAS CONDICIONES INUSUALES PUEDEN PROVOCAR FUGAS Y/O DAÑOS GRAVES.
- Desconecte la alimentación principal del vehículo antes de conectar la alimentación de CC de 12 voltios al ventilador.
- Cuando está en modo de inicio, el sensor de lluvia está apagado; es necesario presionar el botón del sensor de lluvia para iniciarlo. La función del LED RS está encendida para indicar que la función del sensor está funcionando.
- Si su control remoto no funciona, primero desconecte el ventilador de techo de la casa rodante del suministro principal. En segundo lugar, vuelva a conectar la alimentación y vuelva a programarla presionando el botón de ENCENDIDO en el ventilador y presionando el botón RAIN SENSOR en el control remoto al mismo tiempo durante 4 segundos.
| Modelo | HQS-36AY/HQS-36BY |
| Voltaje | 12 V CC |
| Fuerza | 22W |
| Engranaje de velocidad | 10 |
| Detección de sensor | Lluvia |
| NO. | IMAGEN | NOMBRE | CAN TIDAD |
| 1 |  | Ventilación principal del teo | 1 |
| 2 |  | Instrucciones de funcionamiento | 1 |
| 3 |  | Bolsa de tornillos | 1 |
| 4 |  | Remoto | 1 |

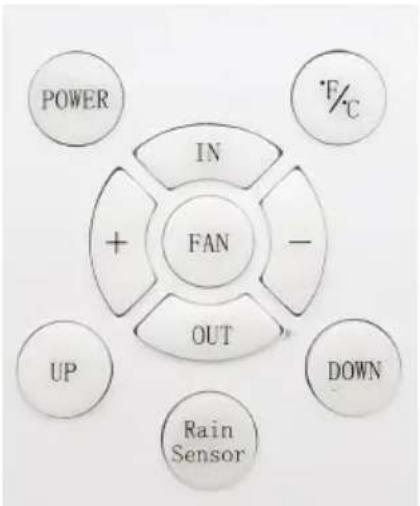

Presione el botón POWER para iniciar el control remoto, el LED se iluminará.
El LED se apagará en 10 segundos si no se realiza ninguna operación en el futuro.
- Presione el botón FAN POWER para encender / apagar el ventilador.
- Presione el botón "+" , las aspas del ventilador giran en el sentido de las agujas del reloj y expulsan aire a una velocidad del 10 %; presiónelo nuevamente para obtener más opciones de velocidad.
- Presione el botón ".", las aspas del ventilador giran en sentido antihorario y el aire ingresa a una velocidad del 10 %; presiónelo nuevamente para obtener más opciones de velocidad.
- Presione el botón Arriba para abrir la tapa.
- Presione el botón Abajo para cerrar la tapa.
- Presione el botón FAN para encender o apagar el motor del ventilador a cualquier velocidad seleccionada.
- Pulse el botón SENSOR DE LLUVIA para apagar o encender el sensor de lluvia. Cuando está en modo de inicio, el sensor de lluvia está activado (es necesario pulsar el botón Sensor de lluvia para iniciar esta función).
- Presione F/C durante dos segundos para elegir entre Celsius o Fahrenheit.
NOTA: La tapa no se puede abrir cuando el sensor de lluvia detecta agua y el ventilador está en funcionamiento.
Desactive la función del sensor de lluvia si desea abrir la tapa.

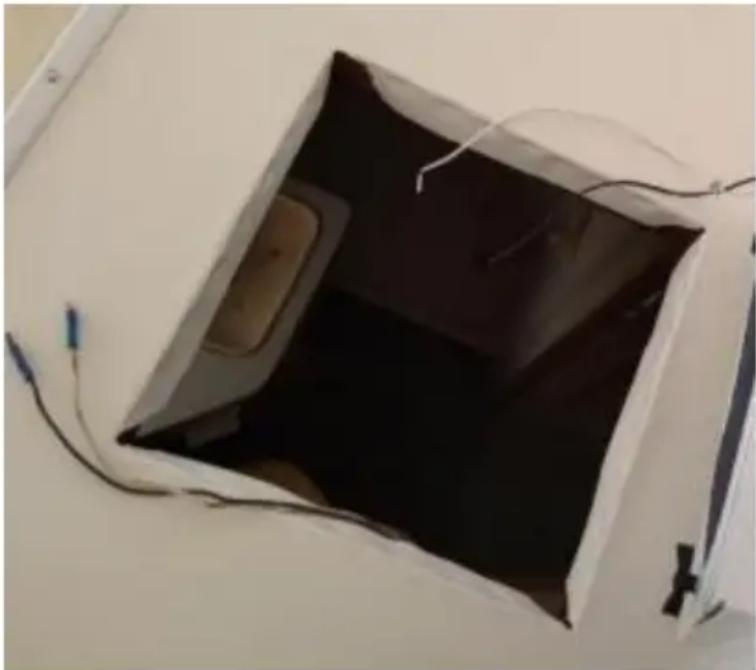

Paso 1
El ventilador requiere una abertura de techo de 360 mm x 360 mm; si va a reemplazar otro tipo de ventilador ya instalado, retírelo. El respiradero debe adaptarse a la abertura del techo existente. Retire todo el sellador del techo viejo dejando un mínimo alrededor de la abertura del techo.
Si está instalando un respiradero en una nueva ubicación, marque la
ubicación deseada para su respiradero (asegúrese de permanecer entre las vigas del techo). Luego corte una abertura de 366 mm x 366 mm (tamaño ajustable según sea necesario) a través del techo y el cielorraso.
Coloque el ventilador en la abertura del techo y trace una línea con lápiz alrededor para verificar que el área de sellado esté limpia. Se requiere que el ventilador esté centrado en la abertura del techo con la bisagra de la tapa orientada hacia el frente del vehículo.
PRECAUCIÓN: Al instalar el ventilador, utilice únicamente masilla/sellador compatible con la brida (producto de plástico) y la superficie del techo. No utilice materiales que contengan disolventes como xileno, tolueno, metilo o similares, etilcetona, acetato o acetona, ya que pueden dañar la brida. Además, los selladores de tipo polisulfuro (tiokol) deben evitarse. En caso de duda, comuníquese con el fabricante de su vehículo recreativo para obtener más información.
PASO 2
Antes de instalar el ventilador en la abertura del techo, aplique una tira de cinta de BUTILO o equivalente en la parte inferior de la brida, asegurándose de cubrir los orificios de los tornillos.
PRECAUCIÓN: Desconecte la alimentación principal del vehículo antes de conectar la alimentación de CC de 12 voltios al ventilador.
PASO 3
Conecte la alimentación de 12 voltios del vehículo a los dos cables de alimentación del ventilador ubicados en el lado del conductor del ventilador.
NOTA: El cable rojo del ventilador debe estar conectado a la fuente de alimentación positiva (+) de 12 voltios del vehículo.
PASO 4

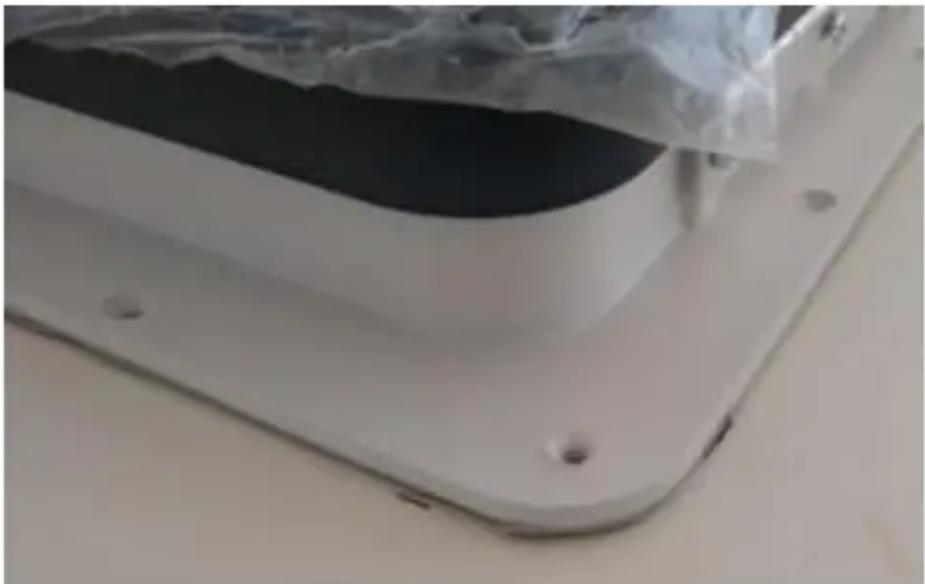

Asegúrese de que los cables de alimentación se deslicen hacia el interior y se enreden. Atorníllelos en la muesca para perforarlos en la brida, teniendo cuidado de no sobrepasarla. Apriete los tornillos para evitar que se agriete la brida.

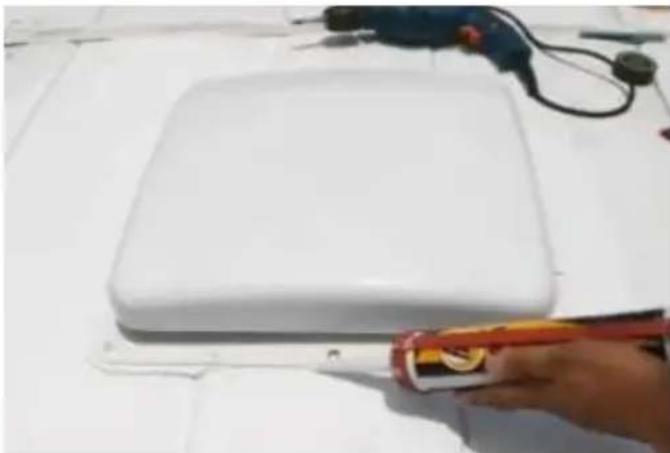

Después de instalar el ventilador, retire el exceso de sellador de BUTILO que pueda haberse derramado. Con sellador como el sellador autonivelante Dicor o masilla similar, aplique una capa sobre cada cabeza de tornillo expuesta.

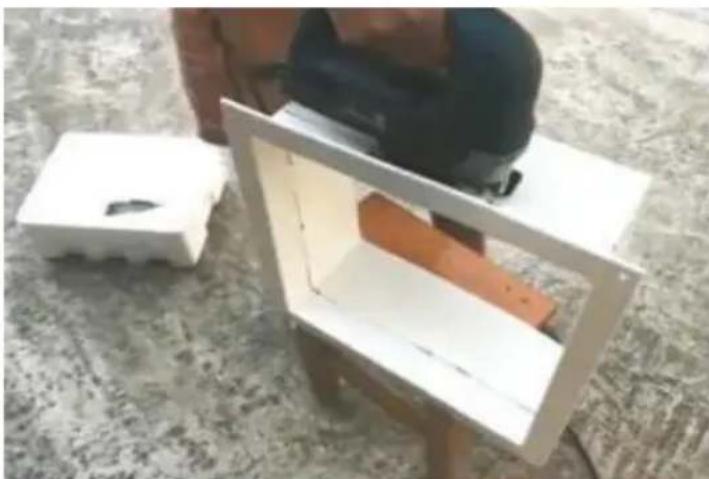

El anillo de adorno interior debe recortarse para que se ajuste al grosor del techo de su caravana. Para lograr esto, mida la distancia desde la superficie del techo del vehículo hasta cada esquina de la placa de control del ventilador.
Coloque la moldura del ventilador en su lugar alrededor del ventilador, cubriendo los bordes irregulares. Asegúrela atornillándola al techo alrededor de la moldura del ventilador de ventilación interior.
