HQS-36AY - Wentylator Vevor - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia HQS-36AY Vevor w formacie PDF.
| Typ produktu | Wentylator dachowy do kampera |
| Marka | Vevor |
| Model | HQS-36AY |
| Napięcie zasilania | 12 V DC |
| Moc znamionowa | 22 W |
| Liczba prędkości | 10 |
| Wbudowany czujnik deszczu | Tak |
| Pilot zdalnego sterowania | Tak, w zestawie |
| Wymagany otwór w dachu | 360 mm x 360 mm |
| Bezpiecznik | 5 A zwłoczny |
| Wymiary (dł. x szer. x wys. ok.) | 45,3 x 45,3 x 12,4 cm (zgodnie z ilustracją) |
| Masa netto | Ok. 2,5 kg (szacunkowo) |
| Materiał ramy | Plastik |
| Instalacja | Wpuszczana w dach, mocowanie na śruby |
| Główne funkcje | Wentylacja, wywiew, czujnik deszczu, pilot |
| Wyświetlacz temperatury | Celsjusz lub Fahrenheit (do wyboru) |
| Konserwacja i czyszczenie | Czyścić wilgotną szmatką, unikać rozpuszczalników |
| Bezpieczeństwo | Odłączyć zasilanie przed ingerencją, nie używać z 110/220 V |
| Części zamienne i naprawialność | Pilot, bezpiecznik, silnik (skontaktować się z supportem) |
| Informacje ogólne | Zgodny z normami FCC część 15B, dyrektywą UE 2014/30/UE |
Często zadawane pytania - HQS-36AY Vevor
Pytania użytkowników dotyczące HQS-36AY Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wentylator w formacie PDF za darmo! Znajdź swoją instrukcję HQS-36AY - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HQS-36AY marki Vevor.
INSTRUKCJA OBSŁUGI HQS-36AY Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
Otwór wentylacyjny dachu
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia
z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystko we wszystkich kategoriach narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie, gdy składasz u nas zamówienie, jeśli faktycznie oszczędność połowa w porównaniu z wiodącymi markami.

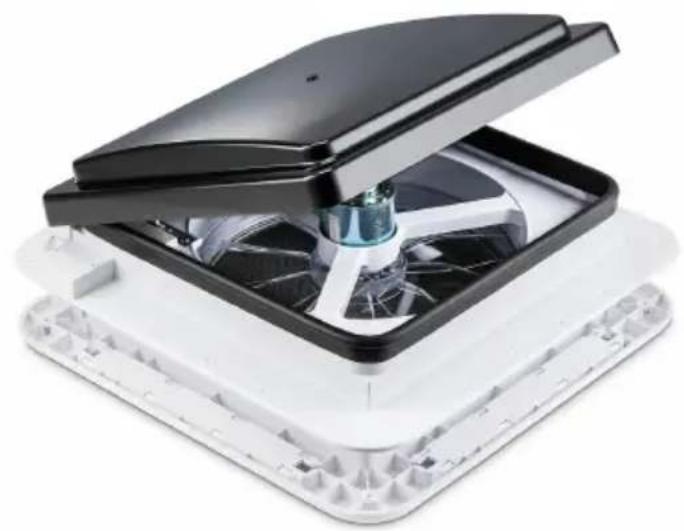

MODELE: HQS-36AY
< Zdjęcie tylko w celach poglądowych >
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszych instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
WAŻNE ZASADY BEZPIECZEŃSTWA
OSTRZEŻENIE: Przed rozpoczęciem obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą instrukcję.
Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.
Unikaj używania produktu przez dzieci. Produkt ten nie jest zabawką. Nie pozwalaj dzieciom się nim bawić.
PRAWIDŁOWA UTYLIZACJA
Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2014/30/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
INFORMACJE FCC
UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!
To urządzenie jest zgodne z częścią 15B przepisów FCC. Jego działanie podlega następującym dwóm warunkom:
1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie. OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.
Uwaga: Ten produkt został przetestowany i uznany za zgodny z
ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15B
przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można ustalić, wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następujących środków.
- Zmiana orientacji lub położenia anteny odbiorczej.
- Zwiększ odległość między produktem a odbiornikiem.
- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.
UWAGI PRZED UŻYCIEM
Ostrożność:

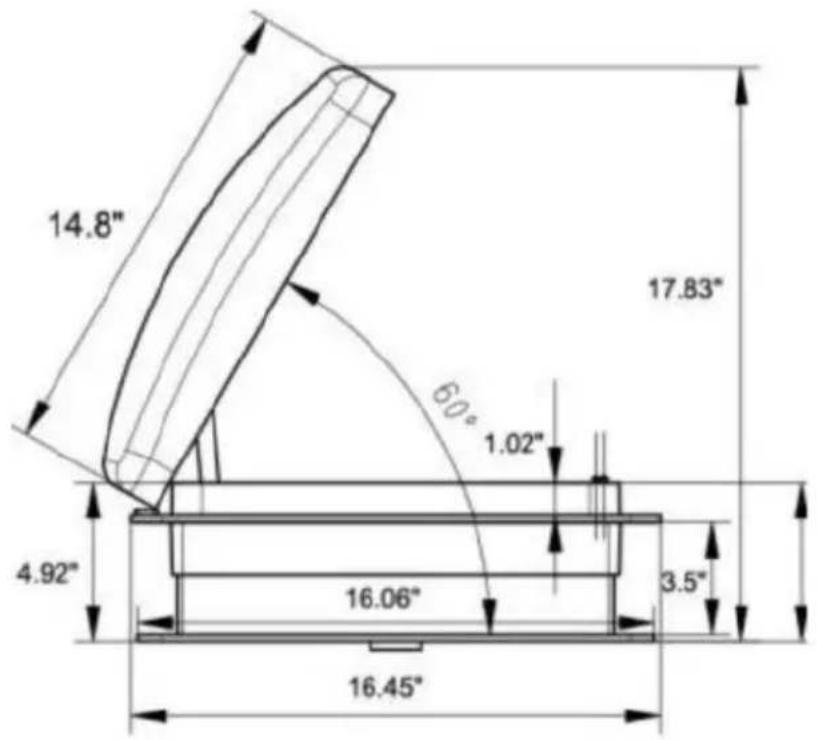

- Wywietrznik pasuje do standardowych otworów dachowych przyczepy kempingowej o wymiarach 360 mm x 360 mm.
- Ten otwór wentylacyjny używa bezpiecznika wolnotopliwego 5A. Wymiana bezpiecznika wymaga takiego samego natężenia prądu.
- Używaj tylko zasilania 12 V! Podłączenie wentylatora do zasilania 1 lub 220 V spowoduje uszkodzenie wewnętrznej płytki drukowanej. Skonsultuj się z profesjonalnym elektrykiem w celu uzyskania pomocy w okablowaniu, jeśli to konieczne.
- NIE POZOSTAWIAĆ POKRYWY OTWORU WENTYLACYJNEGO OTWARTEJ I BEZ NADZORU PRZEZ DŁUŻSZY CZAS. SILNE WIATRY LUB INNE NIETYPOWE WARUNKI MOGĄ SPOWODOWAĆ WYCIEK I/LUB POWAŻNE USZKODZENIA!
- Przed podłączeniem zasilania prądem stałym o napięciu 12 V do pojazdu należy odłączyć główne zasilanie pojazdu.
- W trybie startowym czujnik deszczu jest wyłączony (aby go uruchomić, należy nacisnąć przycisk czujnika deszczu). Dioda LED RS świeci, co oznacza, że funkcja czujnika deszczu działa.
- Jeśli twój pilot nie działa. Najpierw odłącz wentylator dachowy od głównego zasilania pojazdu. Po drugie, podłącz zasilanie i przeprogramuj je, naciskając przycisk POWER na wentylatorze i jednocześnie przez 4 sekundy nacisnąć przycisk RAIN SENSOR na pilocie.
| Model | HQS-36AY/HQS-36BY |
| Woltaż | Prąd stały 12 V |
| Moc | 22W |
| Przekładnia Speed | 10 |
| Wykrycie czujnika | Deszcz |
LISTA CZĘŚCI
| NIE. | ZDJĘCIE | NAZWA | ILOŚĆ |
| 1 |  | Główny otwór wentylacyjny dachu | 1 |
| 2 |  | Instrukcja obsługi | 1 |
| 3 |  | Worek na śruby | 1 |
| 4 |  | Zdalny | 1 |
OBSŁUGA

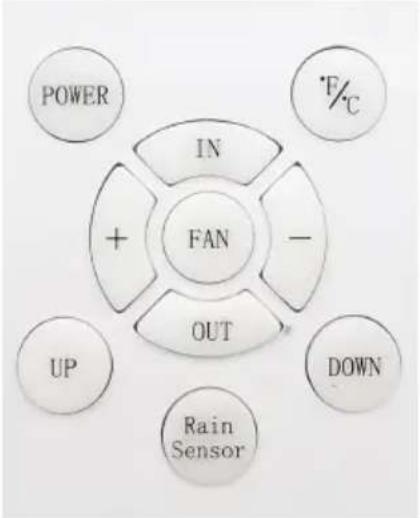

Naciśnij przycisk POWER, aby uruchomić pilota, dioda LED się zaświeci. Dioda LED wyłączy się za 10 sekund, jeśli w przyszłości nie zostanie wykonana żadna operacja.
- Naciśnij przycisk FAN POWER, aby włączyć / wyłączyć zasilanie wentylatora.
- Naciśnij przycisk „+”, łopatki wentylatora obracają się zgodnie z ruchem wskazówek zegara, a powietrze wywiewane jest z prędkością 10%; Naciśnij ponownie, aby uzyskać więcej opcji prędkości;
- Naciśnij przycisk „-”, łopatki wentylatora obracają się przeciwnie do ruchu wskazówek zegara, a powietrze wpada z prędkością 10%; Naciśnij ponownie, aby uzyskać więcej opcji prędkości;
- Naciśnij przycisk w górę, aby otworzyć pokrywę.
- Naciśnij przycisk w dół, aby zamknąć pokrywę.
- Naciśnij przycisk FAN, aby włączyć lub wyłączyć silnik wentylatora przy dowolnej wybranej prędkości.
- Naciśnij przycisk RAIN SENSOR, aby włączyć lub wyłączyć czujnik deszczu. W trybie startowym czujnik deszczu jest wyłączony (aby uruchomić tę funkcję, należy nacisnąć przycisk Rain Sensor).
- Naciśnij przycisk F/C na dwie sekundy, aby wybrać stopnie Celsjusza lub Fahrenheita.
UWAGA: Pokrywy nie można otworzyć, jeśli czujnik deszczu wykryje wodę na wentylatorze.
Jeśli chcesz otworzyć pokrywę, wyłącz funkcję czujnika deszczu.
INSTRUKCJA INSTALACJI
Krok 1

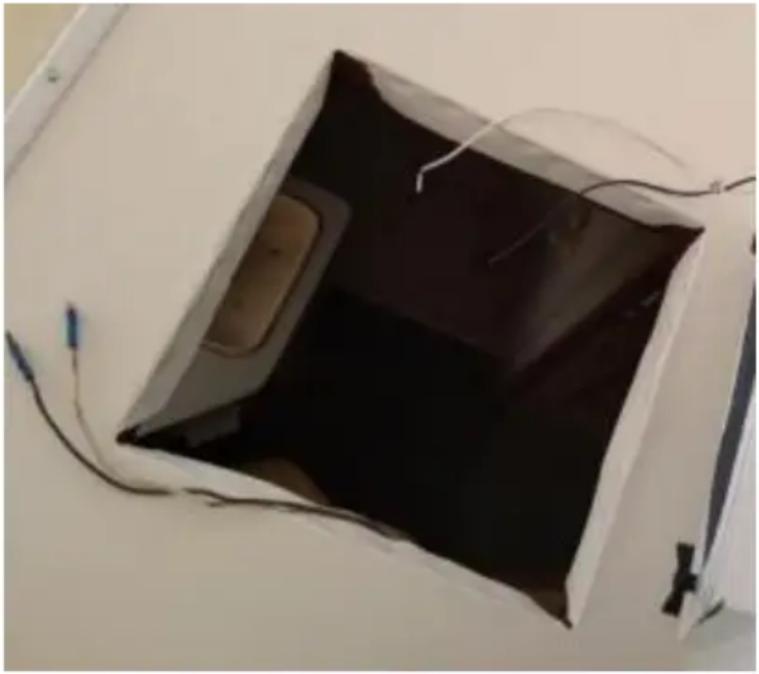

Wentylator wymaga otworu dachowego o wymiarach 360 mm x 360 mm. W przypadku wymiany innego typu wentylatora należy zdemontować stary istniejący otwór wentylacyjny dachu. Usuń cały stary uszczelniacz dachowy na co najmniej 2 cale wokół otworu dachowego.
Jeśli instalujesz otwór wentylacyjny w nowym miejscu, zaznacz żądane miejsce dla otworu wentylacyjnego (pamiętaj, aby zachować odstęp be dachowe). Następnie wytnij otwór o wymiarach 366 mm x 366 mm (inny rozmiar, jeśli to konieczne) przez dach i sufit.
Umieść wentylator w otworze dachowym i narysuj wokół niego linię ołówkiem, sprawdzić, czy obszar uszczelnienia będzie czysty. wymagane. Należy pamiętać, że wentylator musi być wyśrodkowany w otworze dachowym, a zawias pokryw musi być skierowany do przodu pojazdu.
UWAGA: Podczas montażu wentylatora należy używać wyłącznie uszczelniaczy/środków uszczelniających przeznaczonych do kołnierza (produkt z tworzywa sztucznego) i powierzchni dachu. NIE używaj materiałów zawierających rozpuszczalniki takie jak lub podobne do ksylenu, toluenu, ketonu metylowo-etylowego, octanu lub acetonu, ponieważ mogą uszkodzić kołnierz. Ponadto należy unikać stosowania uszczelniaczy typu polisiarczkowego (thiokol). W razie wątpliwości skontaktuj się z producentem swojego kampera, aby uzyskać więcej informacji.
KROK 2
Przed zamontowaniem wywietrznika w otworze dachowym należy nałożyć na niego ciągły pasek taśmy BUTYL lub równoważnej na spodnią część kołnierza, upewniając się, że zakrywa otwory na śruby.
UWAGA: Przed podłączeniem zasilania prądem stałym o napięciu 12 V do respiratora należy odłączyć główne zasilanie pojazdu.
KROK 3
Podłącz zasilanie 12 V pojazdu do dwóch przewodów zasilających wentylator, znajdujących się po stronie kierowcy wentylatora.
UWAGA: Czerwony przewód wentylatora musi być podłączony do 12-woltowego (+) dodatniego zasilania pojazdu.
KROK 4

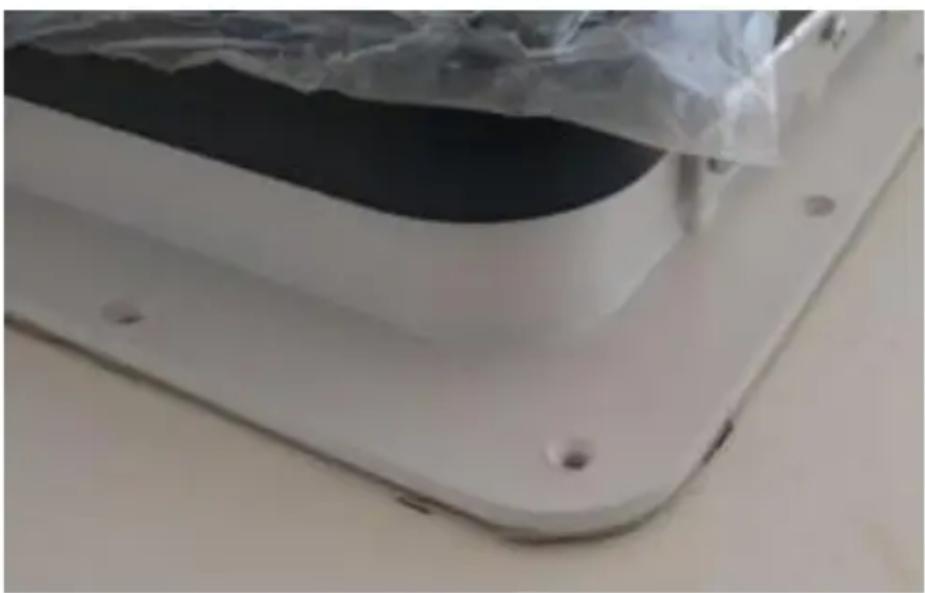

Upewnij się, że przewody zasilające wsuwają się do środka i nie zaplątują się. Wkręć w zagłębienie, aby przebić kołnierz, uważając, aby nie przesadzić. Dokręć śruby, aby uniknąć pęknięcia kołnierza.

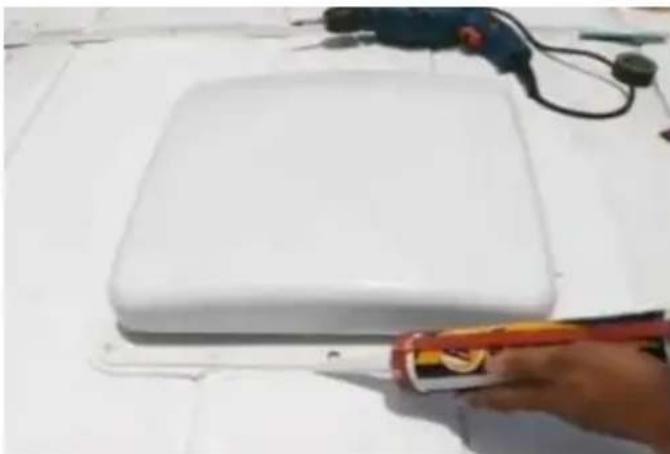

Po zainstalowaniu wentylatora usuń nadmiar uszczelniacza BUTYL, który mógł zostać wyciśnięty. Za pomocą uszczelniacza, takiego jak samopoziomujący uszczelniacz Dicor lub podobny, nanieść odrobinę na każdą odsłoniętą główkę śruby.

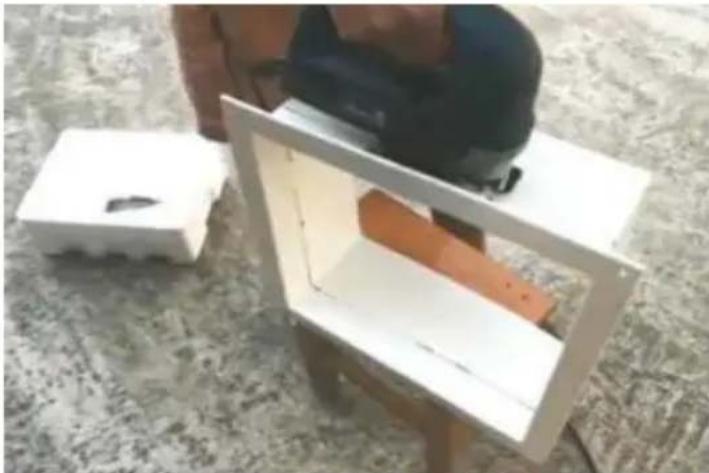

Wewnętrzny pierścień ozdobny musi zostać przycięty tak, aby pasował do grubości dachu Twojej przyczepy kempingowej. Aby to osiągnąć, zmierz odległość od powierzchni sufitu pojazdu do każdego narożnika płytki sterującej wentylatorem.
Umieść ozdobę wentylatora wentylacyjnego w miejscu wokół wentylatora wentylacyjnego, zakrywając ostre krawędzie. Zabezpiecz ją, wkręcając sufit wokół wewnętrznej listwy wentylatora wywiewnego.
