SMS-002 - Machine à dénuder Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à dénuder les câbles électrique en alliage d'aluminium
Marque	Vevor
Modèle	SMS-002
Dimensions (L × l × H)	236 × 166 × 295 mm
Poids	9 kg
Puissance	0,40 kW
Plage de dénudage (diamètre)	1,5 à 40 mm (fils sans armure métallique ni gaine silicone)
Type de moteur	Moteur à balais de charbon à courant continu (coque en aluminium)
Vitesse	Régulation électronique en continu
Lame	Acier, réglable en hauteur
Matériau du corps	Alliage d'aluminium
Accessoires inclus	Clés hexagonales 4#, 5#, 6# ; boulons M8×35 (4) ; écrous (5) ; rondelles D8 (4) ; balais de charbon (2) ; gants (1) ; fusible (1)
Fonctions principales	Dénuder la gaine des fils et câbles pour recycler le cuivre ou l'aluminium
Entretien et nettoyage	Débrancher la machine avant nettoyage ; éliminer les résidus de gaine ; stocker dans un endroit sec et aéré
Sécurité	Porter gants et lunettes ; ne pas toucher la lame en marche ; maintenir hors de portée des enfants
Pièces détachées et réparabilité	Balais de charbon et fusible remplaçables ; lame interchangeable ; assistance technique via vevor.com/support
Informations générales	Utilisation pour famille, petits ateliers, passionnés d'électronique ; ne convient pas pour dénuder caoutchouc, plastique ou autres matériaux

FOIRE AUX QUESTIONS - SMS-002 Vevor

Quelle est la plage de dénudage de la Vevor SMS-002 ?

La machine peut dénuder des câbles d'un diamètre de 1,5 à 40 mm, à condition qu'ils ne soient pas recouverts d'une armure métallique ou d'une gaine en silicone.

Comment régler la lame pour un dénudage optimal ?

Ajustez la hauteur de la lame à l'aide de la vis de réglage de la poignée en plastique M16. La lame doit couper la gaine sans endommager le noyau en cuivre. Le centre de la lame doit être aligné avec le centre de la rainure en V entre les engrenages.

La machine peut-elle dénuder des câbles de plus de 20 mm de diamètre ?

Oui, pour les câbles de diamètre supérieur à 20 mm, il est nécessaire de desserrer l'engrenage avant de les introduire.

Quels sont les accessoires fournis avec la machine ?

Le kit comprend : clés hexagonales 4#, 5#, 6# ; boulons M8×35 (4) ; écrous (5) ; rondelles D8 (4) ; balais de charbon (2) ; gants (1) ; fusible (1).

Que faire si la machine ne démarre pas ?

Vérifiez d'abord le fusible en le retirant du panneau de contrôle. S'il est grillé, remplacez-le par un fusible de mêmes spécifications. Assurez-vous également que l'alimentation est branchée.

Comment entretenir la machine à dénuder ?

Après chaque utilisation, nettoyez les résidus de gaine et stockez la machine dans un endroit sec et aéré. Débranchez toujours l'alimentation avant nettoyage.

Est-il possible de remplacer les lames ?

Oui, les lames sont remplaçables. Si le bord de la lame n'est plus tranchant, commandez une nouvelle lame auprès du fabricant.

Quelles précautions de sécurité dois-je prendre ?

Portez des gants et des lunettes de protection. Ne touchez jamais la lame en fonctionnement. Maintenez la machine hors de portée des enfants. Vérifiez régulièrement l'état du câble d'alimentation.

Où trouver l'assistance technique ou la garantie ?

Consultez le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

Quels types de câbles ne peuvent pas être dénudés avec cette machine ?

Cette machine n'est pas adaptée au dénudage des câbles avec armure métallique ou gaine en silicone. Elle est conçue uniquement pour les câbles électriques standards.

MODE D'EMPLOI SMS-002 Vevor

MACHINE À DÉNUDER LES FILS

MODÈLE : SMS-002

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.

INSTRUCTIONS

1 Présentation du produit

Ce produit est une sorte de machine à dénuder les câbles électriques de petite taille, la machine adopte un corps en aluminium, le moteur est une coque en aluminium DC Moteur à balais de charbon. La structure de la machine est légère, délicate, esthétique, facile à transporter et à utiliser. Adaptée aux familles, aux petits ateliers de réparation, aux passionnés d'électronique, etc., cette machine permet un montage rapide et précis.

dénuder efficacement la peau extérieure des fils et des câbles et recycler les matériaux nus fils de cuivre ou fils d'aluminium et plastique de la peau extérieure.

2 Caractéristiques du produit :

1. Taille compacte, facile à utiliser.
2. Adoptez une conception électrique à régulation de vitesse en continu, améliorez le travail efficacité.
3. Lame de dénudage réglable, s'adapte aux différentes spécifications de câble.
4. Le corps est équipé d'une échelle de réglage, ce qui est plus pratique pour s'adapter à différentes spécifications de câbles.

3 Précautions de sécurité :

1. Veuillez lire attentivement les instructions avant utilisation pour garantir une utilisation correcte opération.
2. Ne touchez pas la lame ou le câble à dénuder avec vos mains pendant que la machine fonctionne.
3. Assurez-vous que les câbles sont placés correctement pour éviter tout dommage à la machine en raison d'un mauvais fonctionnement.
4. Vérifiez régulièrement les fils et les fiches de la machine pour vous assurer que il n'y a aucune usure ni dommage.
5. Veuillez utiliser et ranger l'appareil hors de portée des enfants.

4 Spécifications

Nom	Modèle	Dimensions(mm)(L*I*H)	Poids(kg)	Pouvoir(kW)	Plage de dénudage(diamètre/mm)
Aluminiummachine àdénuderélectrique en alliage	SMS-002 236	× 166 × 295	9	0,40	1,5 40 (Fils et câblesne doit pas être couvertavec une armure métallique ougaine en silicone.)

1. Apparence

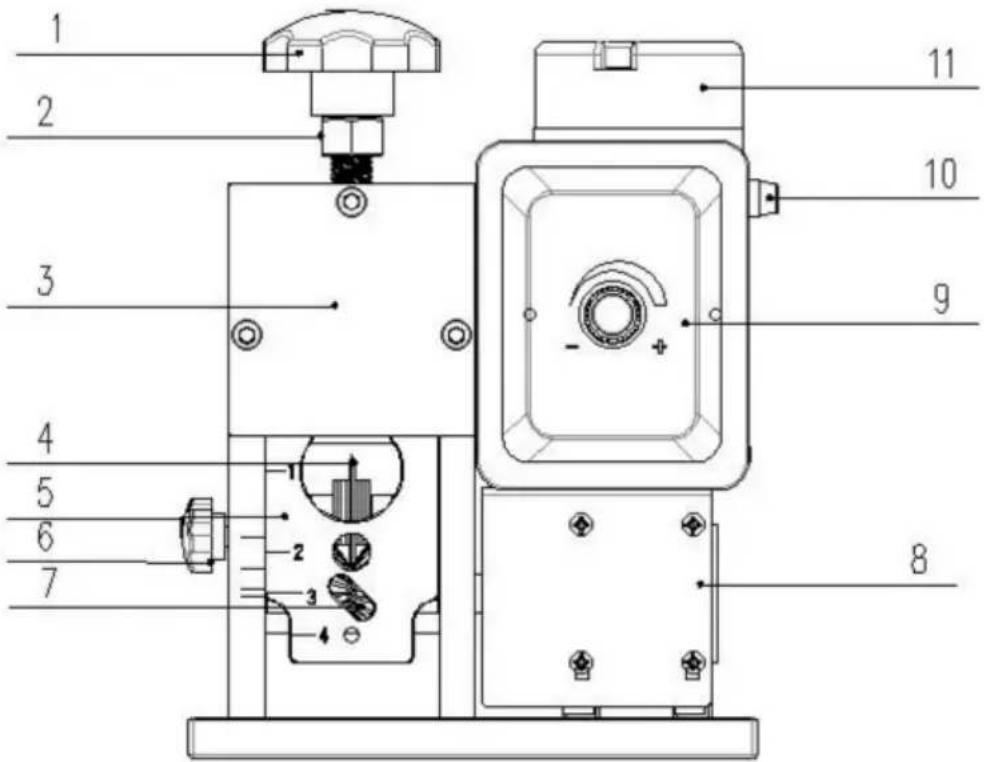

2. Principaux composants

1 : Vis de réglage de la poignée en plastique M16
2 : Écrou de blocage à vis M16 8 : Réducteur
3: Panneau
4: Lame
5 : Carte d'entrée
6 : Vis de verrouillage de la plaque d'alimentation

7 : Engrenage hélicoïdal

9 : Panneau de contrôle de la vitesse du commutateur
10 : Fusible de courant
11 : Moteur à balais de charbon à courant continu

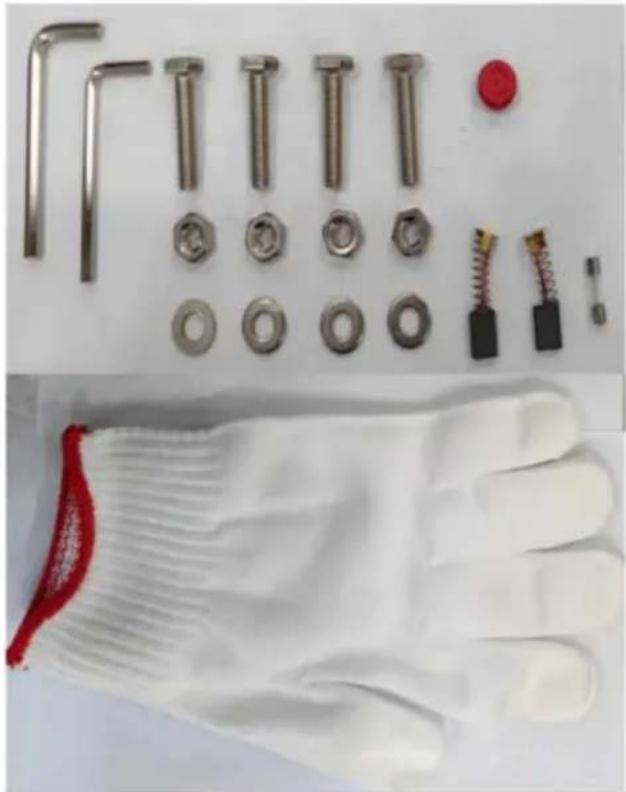

3.Accessoires SMS-002

Détails du kit :

Clé hexagonale 4#--- 1

Clé hexagonale 5#--- 1

Clé hexagonale 6#--- 1

Boulon hexagonal M8 x 35 - 4

Écrou d'échappement en plastique pour réducteur --1

Écrou M8 -- 4

Rondelle plate D8 -- 4

Balais de charbon -- 2

Gants--1

Fusible--1

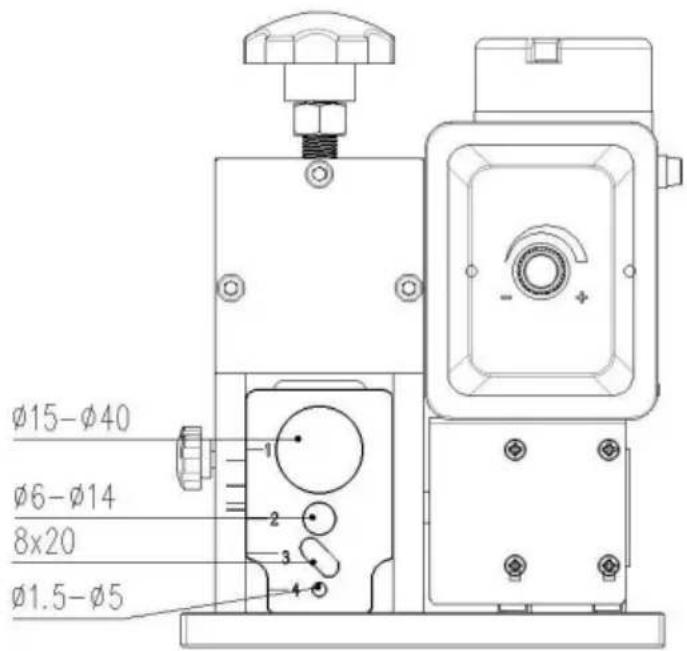

1 Sélectionnez le trou d'entrée de fil correspondant en fonction du diamètre du fil (comme indiqué dans la figure ci-dessous)

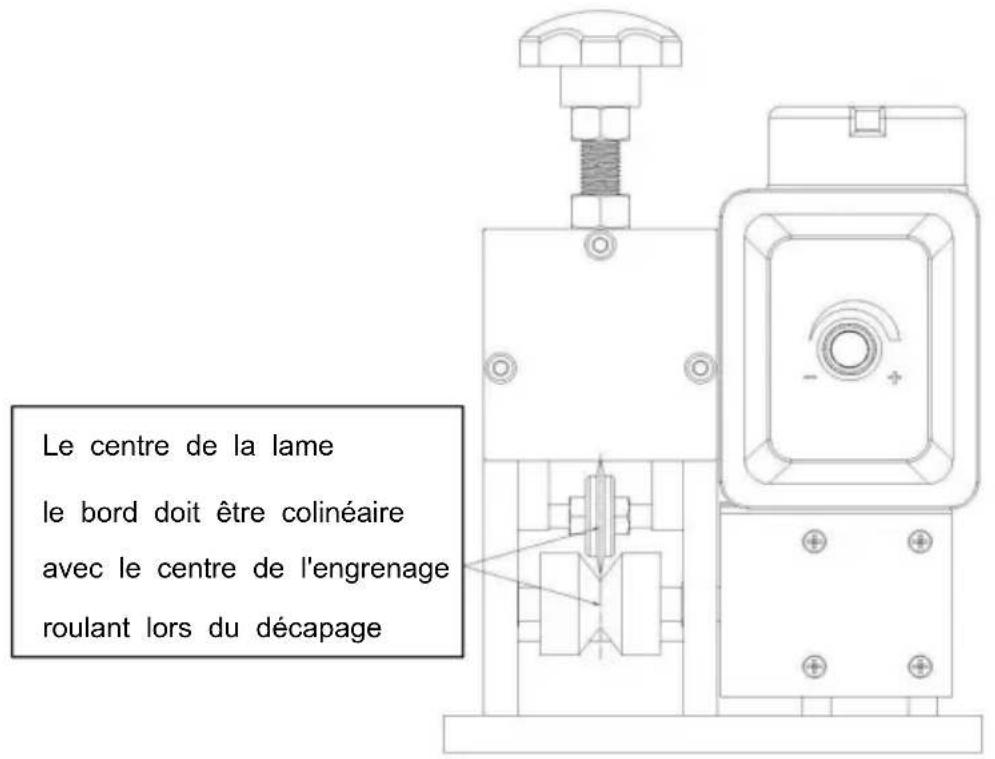

2 : Le centre du bord de la lame doit être colinéaire avec le centre de la rainure en V (la rainure formée entre deux engrenages roulants) lors du décapage (comme indiqué ci-dessous).

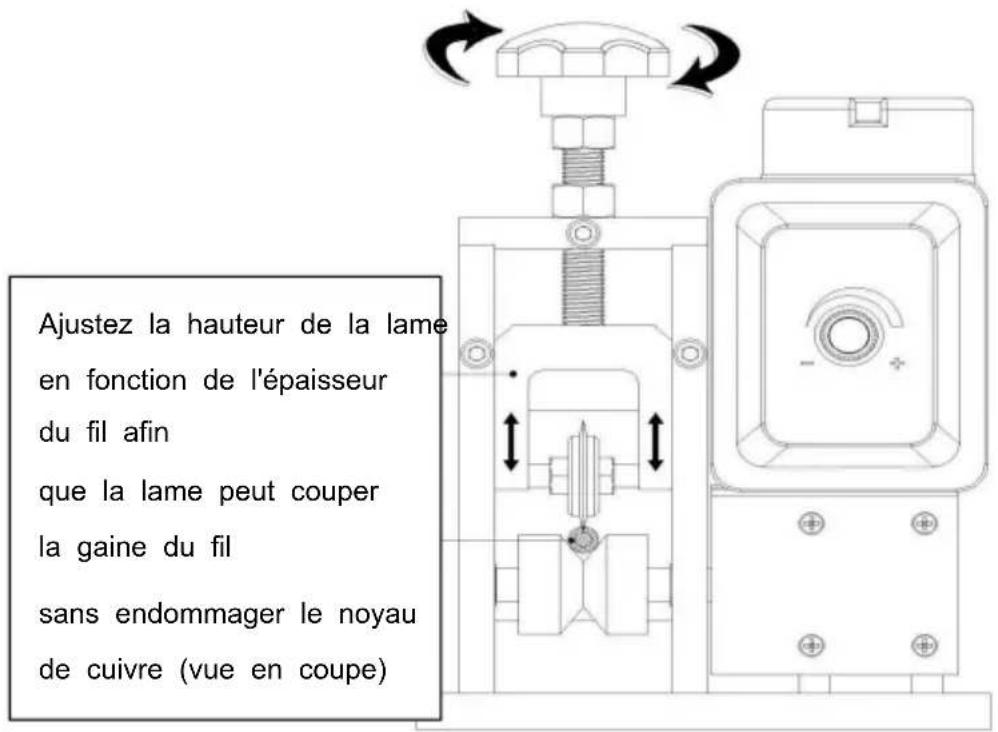

(3) Réglez la hauteur de la lame de sorte que la lame puisse couper la gaine du fil sans endommager le noyau en cuivre (comme indiqué sur la figure ci-dessous).

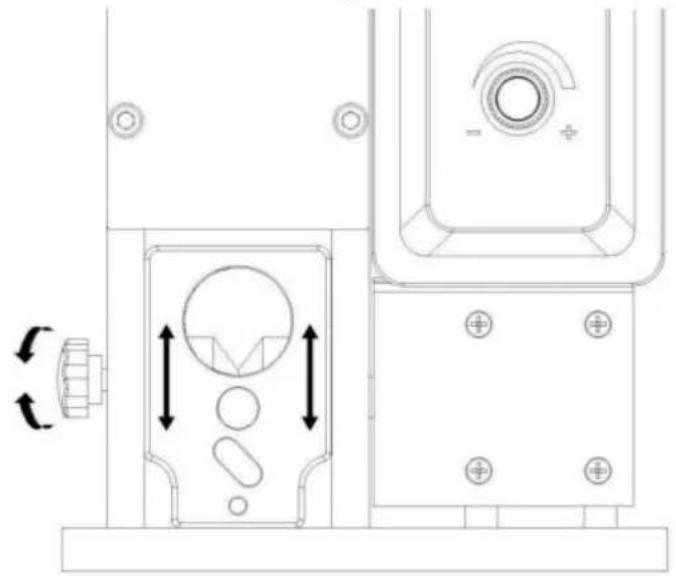

(4) : Lors du dénudage du fil, ajustez la hauteur de la plaque d'entrée du fil en fonction de l'épaisseur du fil (les fils épais et les fils durs doivent généralement placer le trou d'entrée du fil à un profil élevé, tandis que les fils mous et les fils fins doivent placer le trou d'entrée du fil vers le bas), de sorte que le fil ne soit facile à excentriquer lors du dénudage du fil.

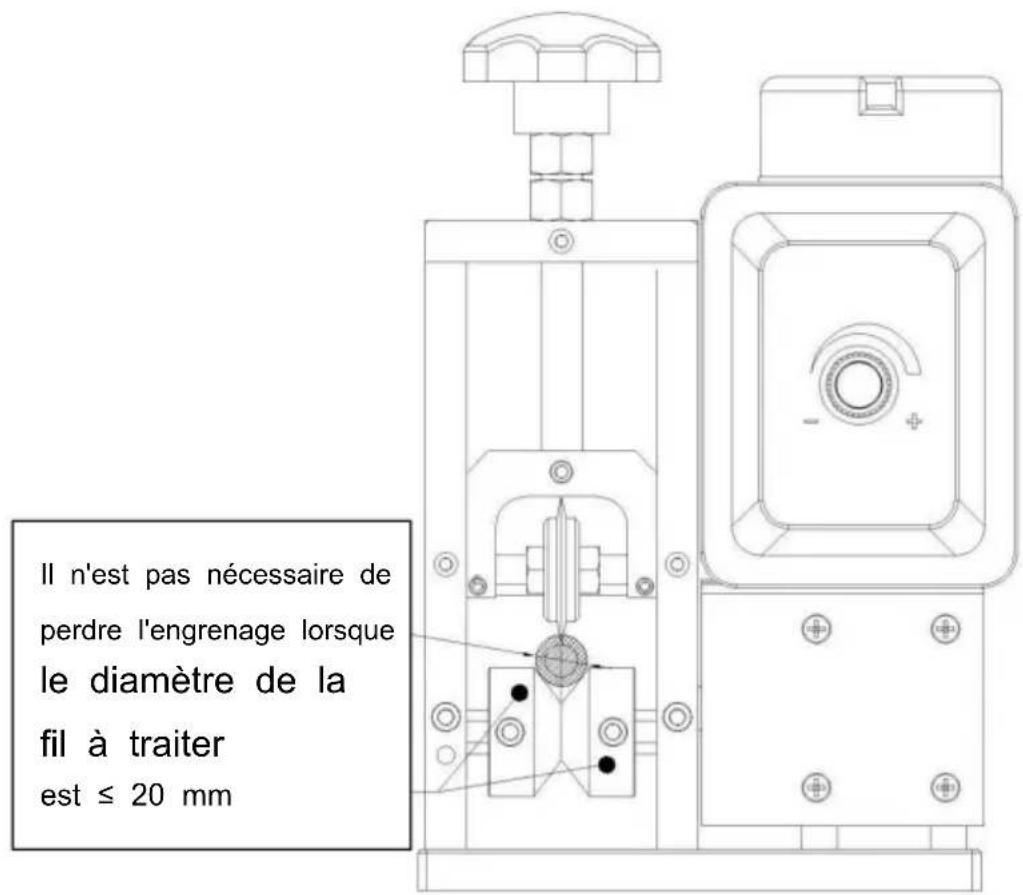

5 :Lorsque le diamètre du fil à traiter est ≤ 20 mm

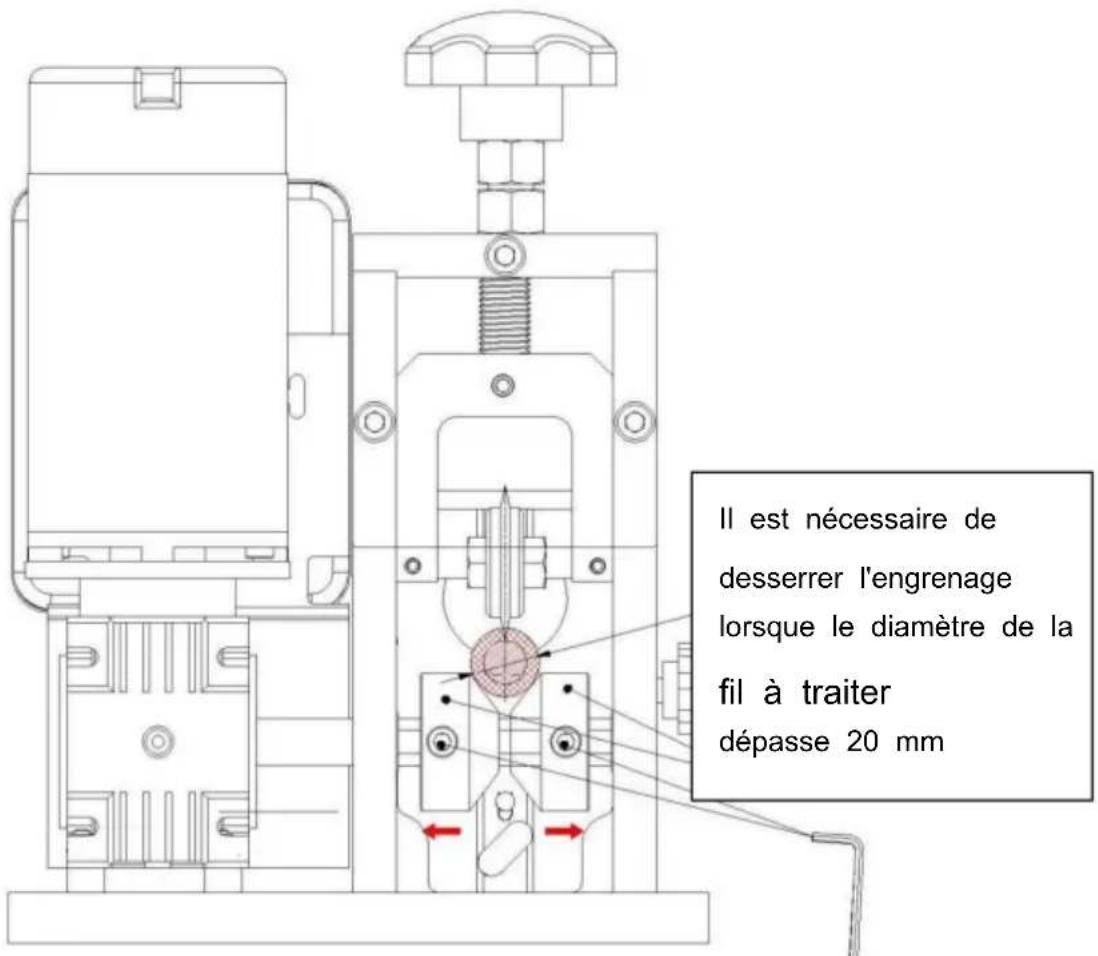

(6)Lorsque le diamètre du fil dépasse 20 mm

5 Attention

1 Fonctionnement sûr

Lorsque vous utilisez la mini machine à dénuder manuelle de recyclage de câbles, assurez-vous de porter un équipement de protection approprié, tel que des gants et des lunettes de protection, pour vous protéger. Évitez tout contact direct avec les lames pour éviter les rayures ou les coupures.

2 Champ d'application Cette

machine à dénuder convient uniquement au dénudage de gaines de câbles, ne convient pas au dénudage d'autres matériaux. Ne l'utilisez pas pour peler du caoutchouc, du plastique ou d'autres matériaux non câblés.

3 Nettoyage et entretien

Remarque : Assurez-vous de couper l'alimentation électrique pendant le nettoyage et entretien!

Après utilisation, veuillez nettoyer la machine à décaper à temps pour éliminer les résidus. peau du câble et débris. Rangez la machine à dénuder dans un endroit sec et aéré endroit pour éviter la rouille ou l'endommagement des lames.

4 Conformité à la réglementation

Suivez strictement les procédures d'utilisation de ce manuel pour éviter dommages matériels ou blessures corporelles causés par une utilisation illégale.

6 Dépannage

Si la machine à dénuder ne parvient pas à dénuder le fil pendant le dénudage processus, il peut y avoir plusieurs raisons :

(i) Le diamètre du fil dénudé est trop petit (le diamètre du le fil à traiter ne doit pas être inférieur à 1,5 mm, peau extérieure comprise)

(ii) Le centre de la lame et le centre de la rainure en V formés par les deux engrenages roulants ne sont pas alignés

(iii) Si le bord de la lame n'est pas tranchant, remplacez-le par une nouvelle lame. Ne mettez pas votre main dans la machine lorsqu'elle est en marche (assurez-vous de arrêtez d'abord la machine, appuyez sur le bouton d'arrêt, puis vérifiez et déboguez et dépanner la machine). Ne touchez pas directement le tranchant avec la main pour éviter de couper le manche.

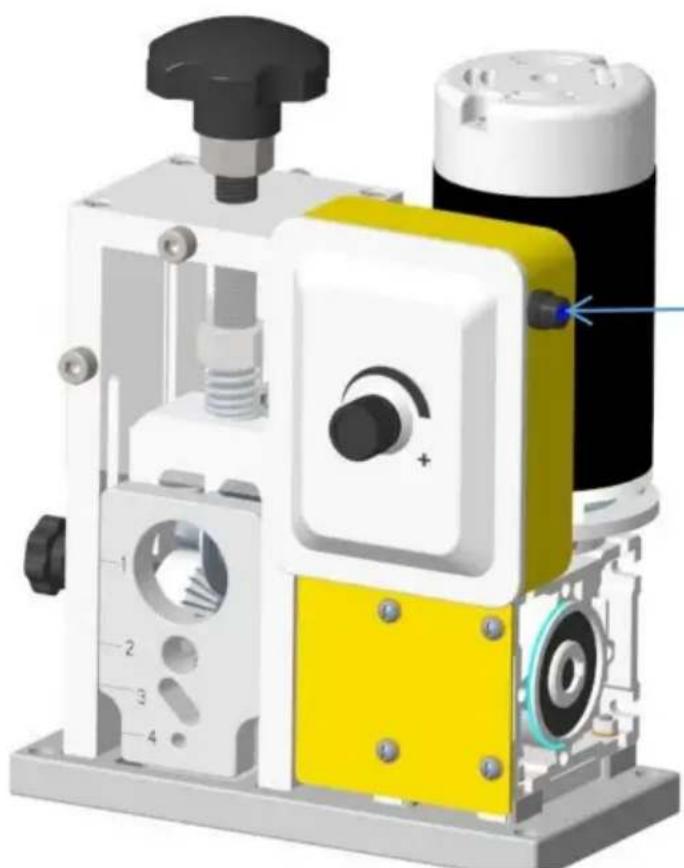

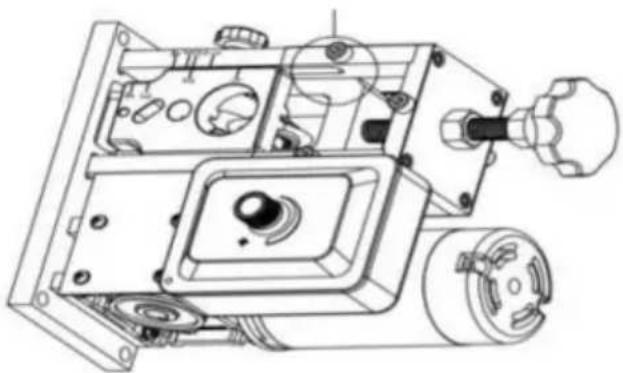

(iiii)Si le moteur ne peut pas démarrer normalement, coupez d'abord l'alimentation électrique, puis retirez le fusible comme indiqué sur la figure ci-dessous pour vérifier si le fusible est normal. S'il est grillé, veuillez remplacer le fusible par le mêmes spécifications.

(iiiii) Fonctionnement anormal de l'équipement, pouvant être des pièces internes de l'équipement équipement endommagé ou desserré. Veuillez vérifier la connexion de chaque pièce de l'équipement, s'il est desserré ou endommagé, veuillez le réparer ou le remplacer à temps.

Pour une assistance technique ou un service, veuillez contacter notre service client.

Veuillez conserver ce manuel correctement en cas d'urgence.
