Tipo di prodotto	Macchina spelacavi elettrica in lega di alluminio
Marca	Vevor
Modello	SMS-002
Dimensioni (L × P × A)	236 × 166 × 295 mm
Peso	9 kg
Potenza	0,40 kW
Intervallo di spelatura (diametro)	da 1,5 a 40 mm (fili senza armatura metallica né guaina in silicone)
Tipo di motore	Motore a spazzole di carbone a corrente continua (scocca in alluminio)
Velocità	Regolazione elettronica continua
Lama	Acciaio, regolabile in altezza
Materiale del corpo	Lega di alluminio
Accessori inclusi	Chiavi esagonali 4#, 5#, 6#; bulloni M8×35 (4); dadi (5); rondelle D8 (4); spazzole di carbone (2); guanti (1); fusibile (1)
Funzioni principali	Spelare la guaina dei fili e cavi per riciclare rame o alluminio
Manutenzione e pulizia	Scollegare la macchina prima della pulizia; eliminare i residui di guaina; conservare in un luogo asciutto e ventilato
Sicurezza	Indossare guanti e occhiali; non toccare la lama in funzione; tenere fuori dalla portata dei bambini
Ricambi e riparabilità	Spazzole di carbone e fusibile sostituibili; lama intercambiabile; assistenza tecnica tramite vevor.com/support
Informazioni generali	Utilizzo per famiglia, piccole officine, appassionati di elettronica; non adatto per spelare gomma, plastica o altri materiali

Domande frequenti - SMS-002 Vevor

Qual è l'intervallo di spelatura della Vevor SMS-002?

La macchina può spelare cavi con diametro da 1,5 a 40 mm, a condizione che non siano rivestiti con armatura metallica o guaina in silicone.

Come regolare la lama per una spelatura ottimale?

Regolare l'altezza della lama con la vite di regolazione della maniglia in plastica M16. La lama deve tagliare la guaina senza danneggiare il nucleo in rame. Il centro della lama deve essere allineato con il centro della scanalatura a V tra gli ingranaggi.

La macchina può spelare cavi di diametro superiore a 20 mm?

Sì, per cavi di diametro superiore a 20 mm, è necessario allentare l'ingranaggio prima di introdurli.

Quali sono gli accessori forniti con la macchina?

Il kit comprende: chiavi esagonali 4#, 5#, 6#; bulloni M8×35 (4); dadi (5); rondelle D8 (4); spazzole di carbone (2); guanti (1); fusibile (1).

Cosa fare se la macchina non si avvia?

Controllare prima il fusibile rimuovendolo dal pannello di controllo. Se è bruciato, sostituirlo con un fusibile delle stesse specifiche. Assicurarsi anche che l'alimentazione sia collegata.

Come mantenere la macchina spelacavi?

Dopo ogni utilizzo, pulire i residui di guaina e conservare la macchina in un luogo asciutto e ventilato. Scollegare sempre l'alimentazione prima della pulizia.

È possibile sostituire le lame?

Sì, le lame sono sostituibili. Se il bordo della lama non è più affilato, ordinare una nuova lama dal produttore.

Quali precauzioni di sicurezza devo prendere?

Indossare guanti e occhiali di protezione. Non toccare mai la lama in funzione. Tenere la macchina fuori dalla portata dei bambini. Controllare regolarmente lo stato del cavo di alimentazione.

Dove trovare l'assistenza tecnica o la garanzia?

Consultare il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

Quali tipi di cavi non possono essere spelati con questa macchina?

Questa macchina non è adatta per spelare cavi con armatura metallica o guaina in silicone. È progettata solo per cavi elettrici standard.

MANUALE UTENTE SMS-002 Vevor

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ISTRUZIONI

1ÿIntroduzione al prodotto

Questo prodotto è un tipo di macchina spelafili per il recupero di piccoli cavi elettrici, la macchina adotta il corpo in alluminio, il motore è in alluminio a corrente continua motore a spazzole di carbone, la struttura della macchina è leggera, delicata, bella, facile da trasportare, facile da usare. Adatto a famiglie, piccole officine di riparazione, appassionati di elettronica, ecc., la macchina viene utilizzata per rapidamente e rimuovere in modo efficiente la pellicola esterna di fili e cavi e riciclare i fili nudi fili di rame o fili di alluminio e plastica della pelle esterna.

2. Caratteristiche del prodotto:

1. Dimensioni compatte, facile da usare.
2. Lama spelafili regolabile, adattabile alle diverse specifiche del cavo.

3. Il corpo è dotato di scala di regolazione, che è più comodo da adattare alle diverse specifiche dei cavi.

4. Adottare un design elettrico con regolazione continua della velocità, migliorare il lavoro efficienza.

3. Precauzioni di sicurezza:

1. Si prega di leggere attentamente le istruzioni prima dell'uso per garantire il corretto utilizzo. operazione.
2. Non toccare con le mani la lama o il cavo che si sta spelando. mentre la macchina è in funzione.
3. Assicurarsi che i cavi siano posizionati correttamente per evitare danni alla macchina a causa di un funzionamento improprio.
4. Controllare regolarmente i cavi e le spine della macchina per assicurarsi che non ci sono segni di usura o danni.
5. Utilizzare e conservare l'unità fuori dalla portata dei bambini.

4. Specifiche

Nome	Modello	Dimensioni(mm)(Langhanna'Langhanna'Aheata)	Peso (kg)	Energia i Campo di Potenza	spogliatura(diametro/mm)
Alluminio macchina elettrica per la spelatura delle leghe	Dimensioni:	236×166×295	9	0,40	da ÿ1,5 a ÿ40(Fili e cavi non deve essere coperto con armatura metallica o guaina in silicone.)

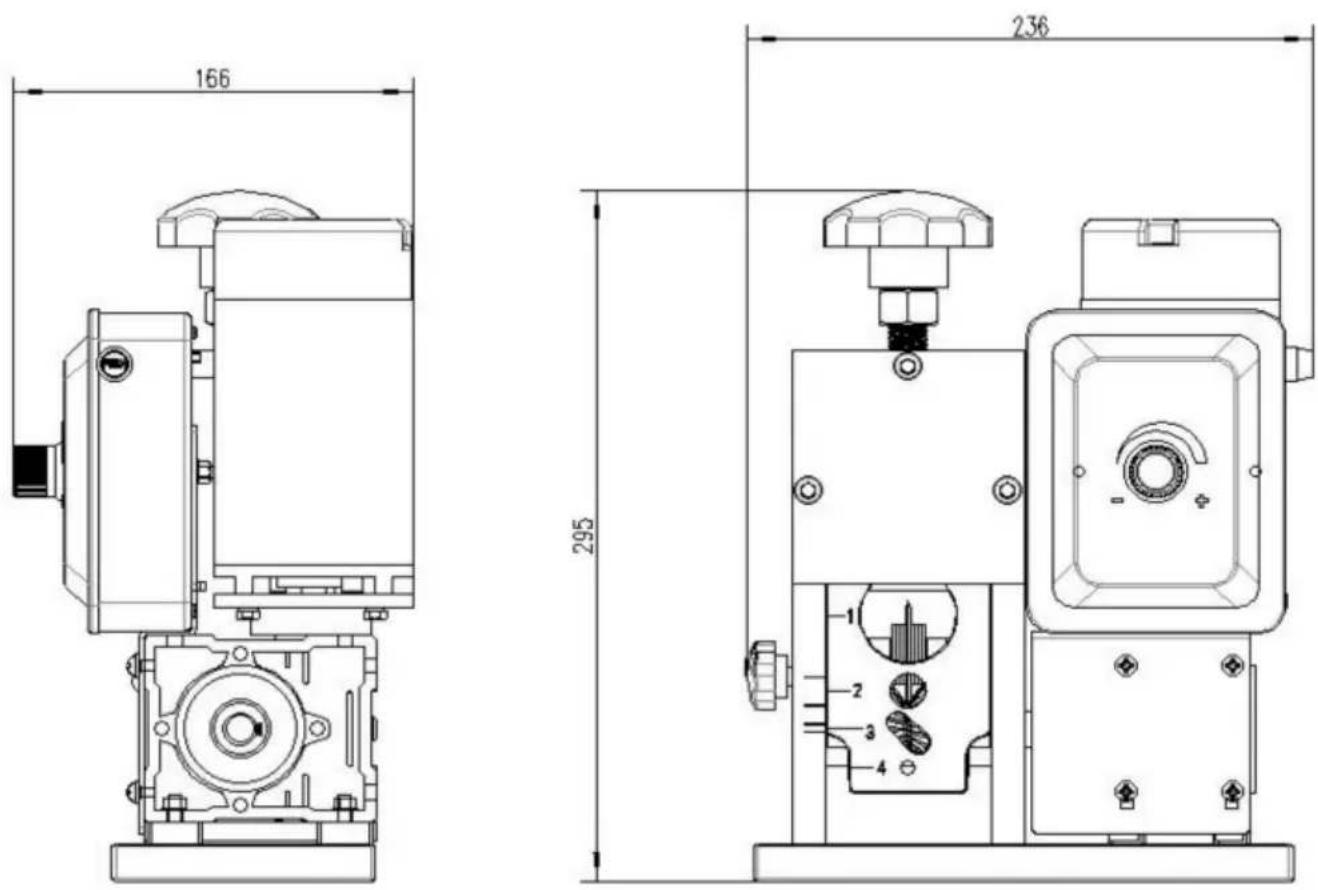

1. Aspetto

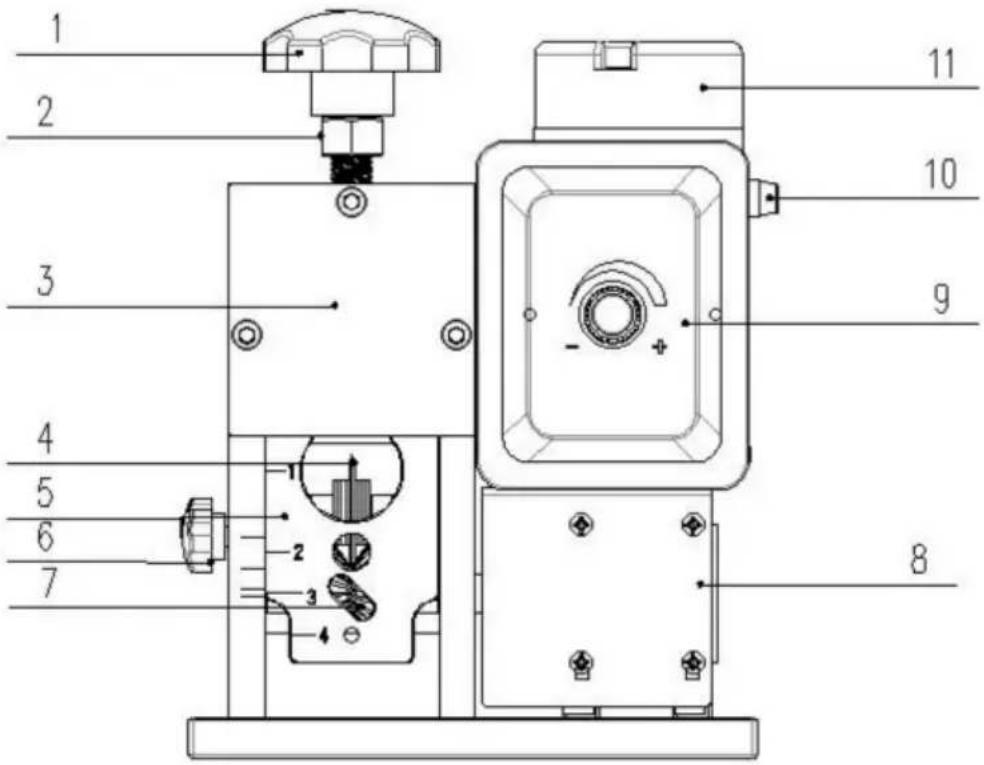

2. Componenti principali

1: Vite di regolazione della maniglia in plastica M16
3: Pannello
4: Lama
5: Scheda di ingresso
6: Vite di bloccaggio della piastra di alimentazione

7: Ingranaggio elicoidale
8: Riduttore2: Dado di bloccaggio a vite M16
9: Pannello di controllo della velocità dell'interruttore
10: Fusibile di corrente
11: Motore a spazzole di carbone CC

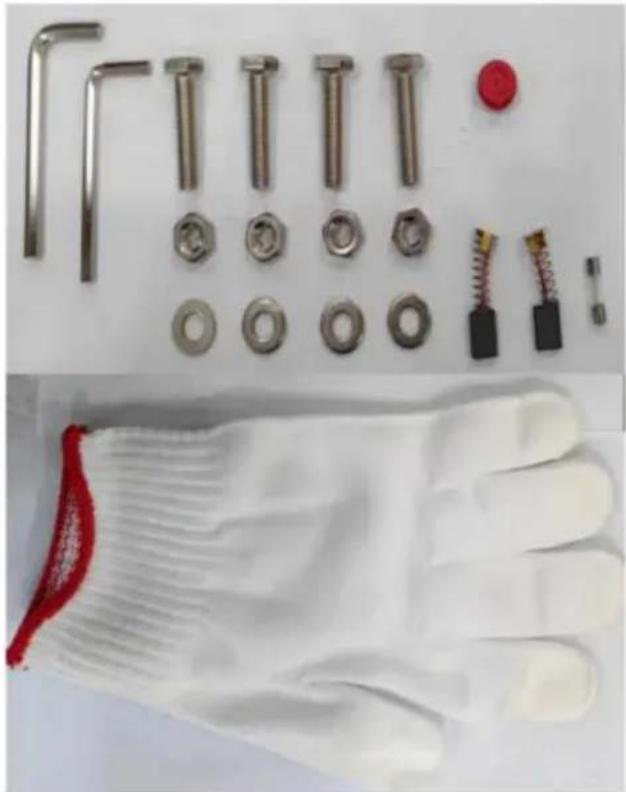

3. Accessori SMS-002

Dettagli del kit:

4#Chiave esagonale--- 1

5#Chiave esagonale--- 1

6#Chiave esagonale--- 1

Bullone esagonale M8 x 35 - 4

Dado di scarico in plastica per riduttore --1

Dado M8 -- 4

D8 Rondella piana -- 4

Spazzola di carbone -- 2

Guanti--1

Fusibile--1

4.Istruzione SMS-002:

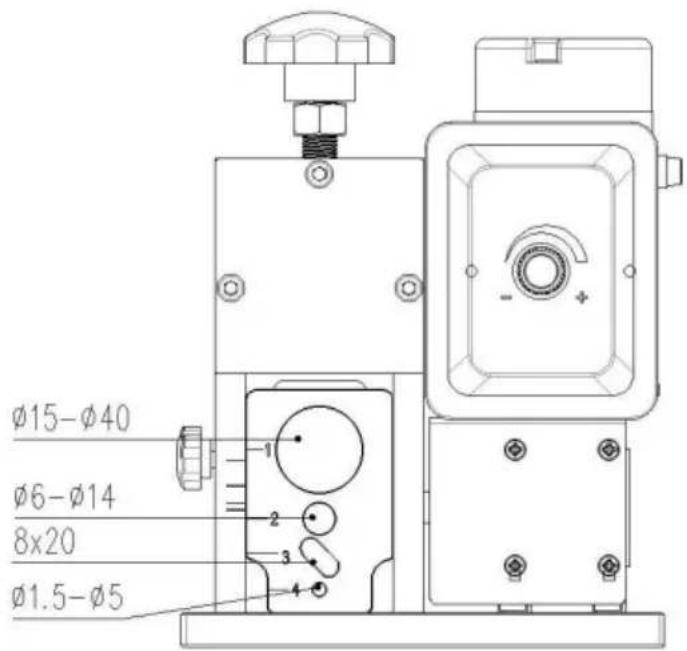

ÿ1ÿSelezionare il foro di ingresso del filo corrispondente in base al diametro del filo (come mostrato nella figura seguente)

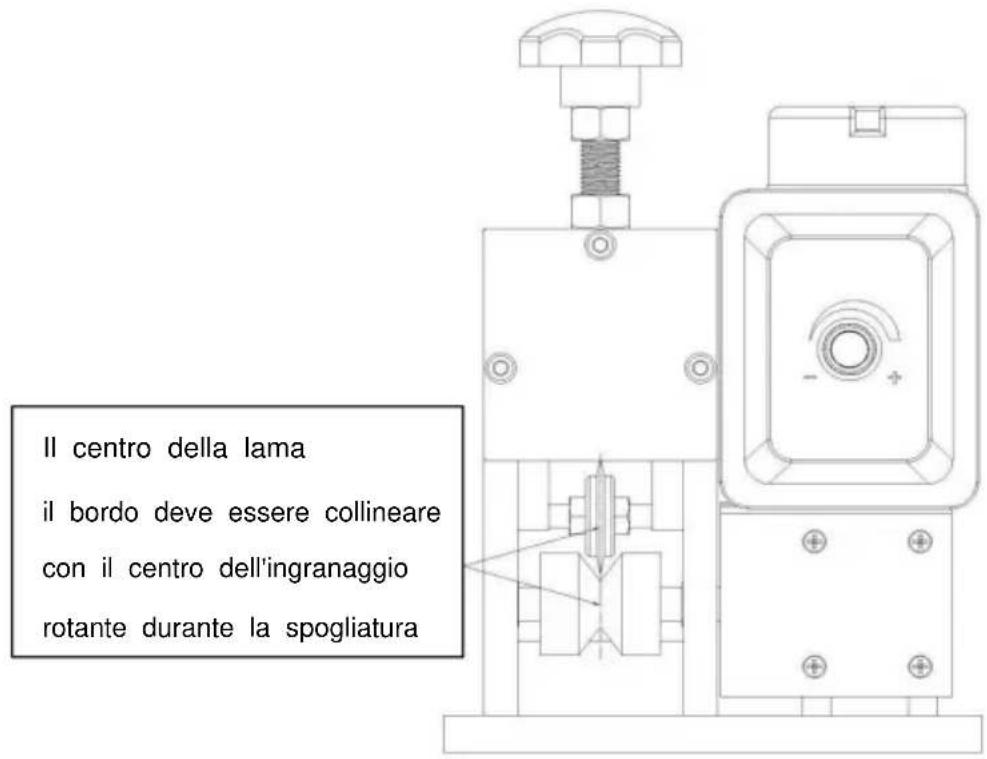

(2): Il centro del bordo della lama deve essere collineare con il centro della scanalatura a V (la scanalatura formata tra due ingranaggi rotanti) durante la spogliatura (come mostrato di seguito).

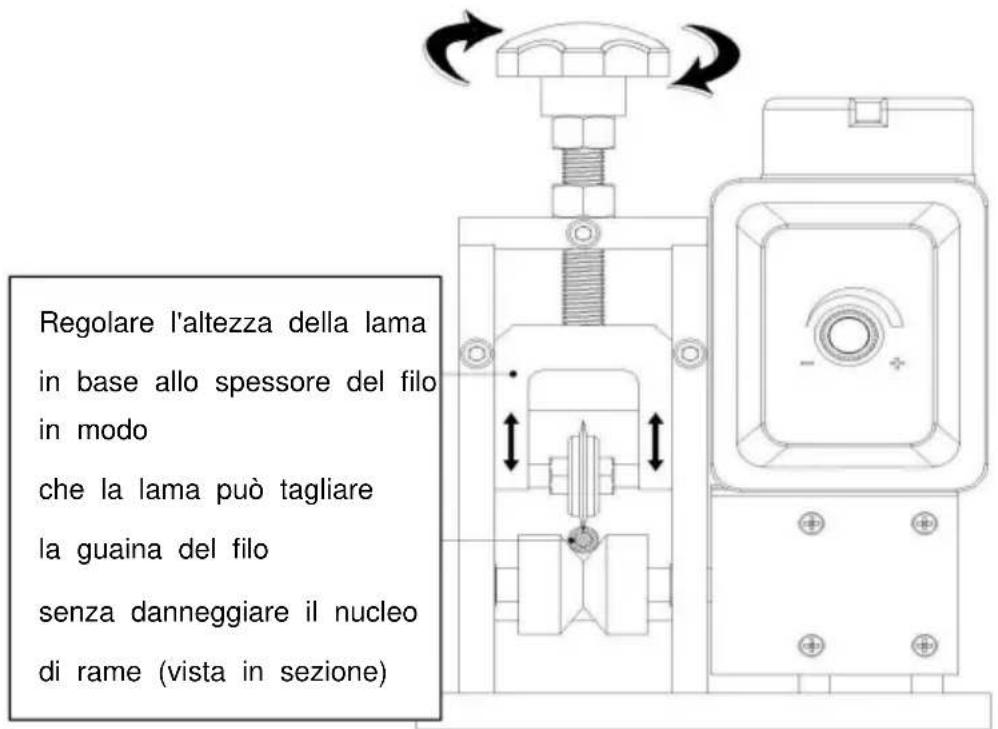

(3)Regolare l'altezza della lama in modo che possa tagliare la guaina del filo senza danneggiare il nucleo di rame (come mostrato nella figura seguente).

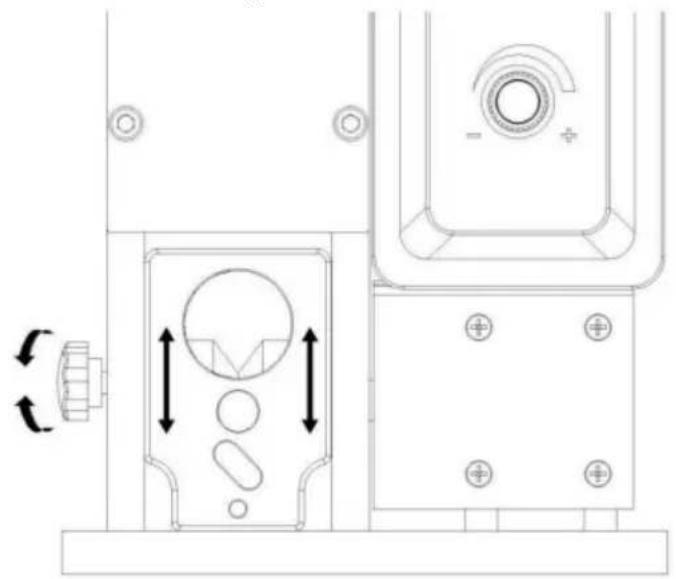

(4): Quando si spela il filo, regolare l'altezza della piastra di ingresso del filo in ba allo spessore del filo (in genere, per fili spessi e duri il foro di ingresso del filo de essere posizionato in alto, mentre per fili morbidi e sottili il foro di ingresso del filo deve essere posizionato in basso), in modo che il filo non possa scorrere facilmente in modo eccentrico durante la spelatura.

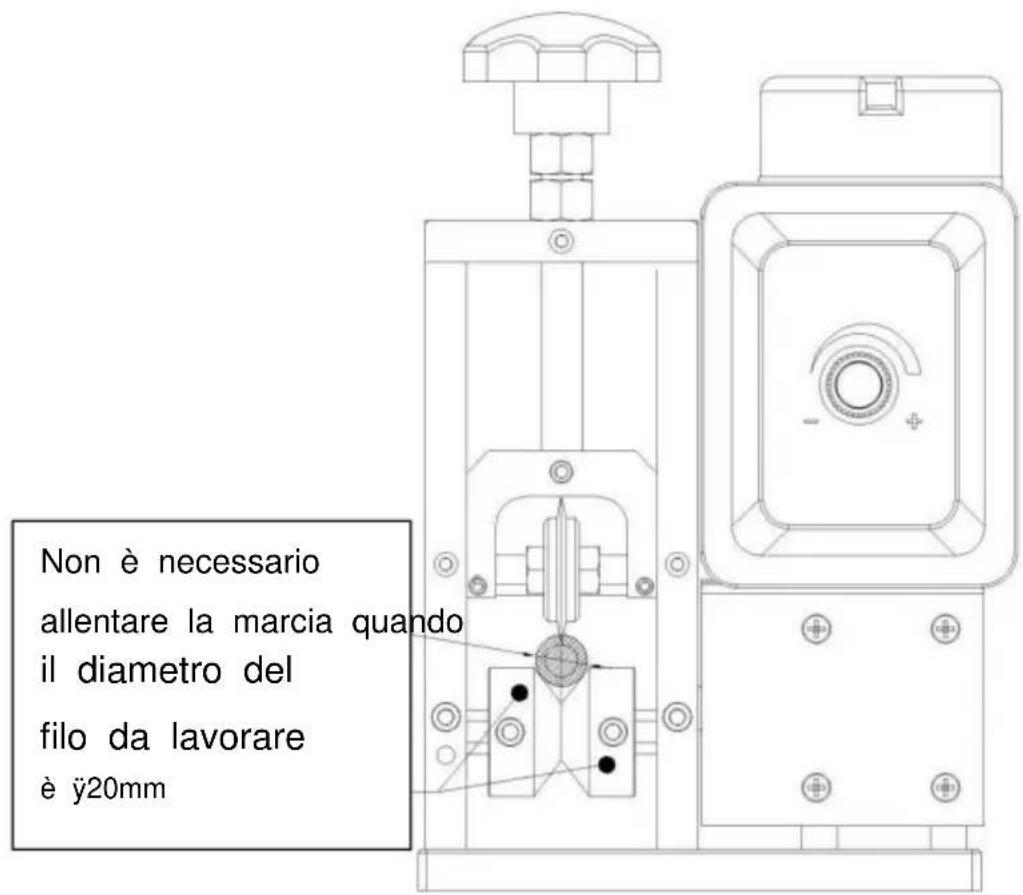

ÿ5ÿ: Quando il diametro del filo da lavorare è y20mm

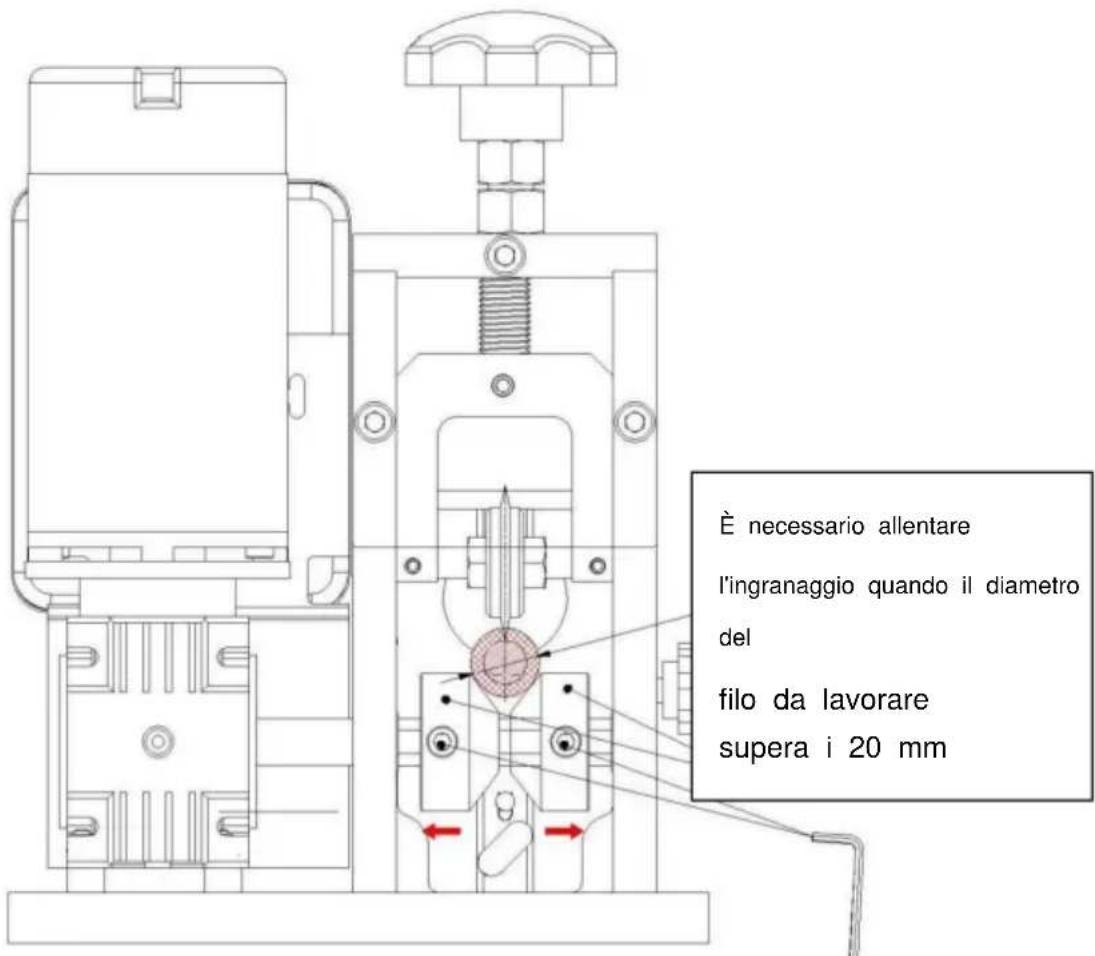

(6) Quando il diametro del filo supera i 20 mm

5ÿ Attenzione

1 Funzionamento

sicuro Quando si utilizza la mini macchina spelafili manuale per il riciclaggio dei cavi, assicurarsi di indossare dispositivi di protezione adeguati, come guanti e occhiali, per proteggersi. Evitare il contatto diretto con le lame per evitare graffi o tagli.

2 Campo di applicazione

Questa macchina spelafili è adatta solo per la spelatura della guaina dei cavi e non per la spelatura di altri materiali. Non utilizzarla per pelare gomma, plastica o altri materiali diversi dai cavi.

3 Pulizia e manutenzione

Nota: assicurarsi di interrompere l'alimentazione durante la pulizia e manutenzione!

Dopo l'uso, pulire la macchina per la decapaggio in tempo per rimuovere i residui pelle del cavo e detriti. Conservare la macchina spelafili in un luogo asciutto e ventilato per evitare la formazione di ruggine o danni alle lame.

4 Rispetto delle normative

Seguire scrupolosamente le procedure operative descritte nel presente manuale per evitare danni alle apparecchiature o lesioni personali causati da un funzionamento illegale.

6. Risoluzione dei problemi

Se la macchina spelafili non riesce a spellare il filo durante la spelatura processo, le ragioni possono essere diverse:

(i) Il diametro del filo spelato è troppo piccolo (il diametro del il filo da trattare non deve essere inferiore a 1,5 mm compresa la pelle esterna)
(ii) Il centro della lama e il centro della scanalatura a V formata da i due ingranaggi rotanti non sono allineati
(iii) Se il filo della lama non è affilato, sostituirlo con una nuova lama.

Non mettere le mani nella macchina quando è in funzione (assicurarsi di prima fermare la macchina, premere il pulsante di arresto e poi controllare e eseguire il debu e risolvere i problemi della macchina). Non toccare direttamente il tagliente con la mano per evitare di tagliare la maniglia.

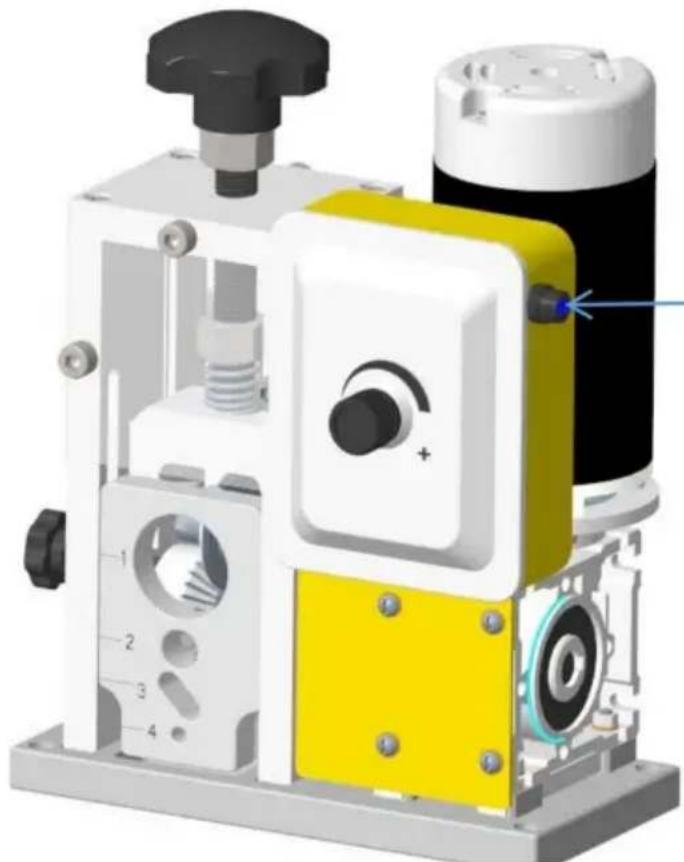

(iii) Se il motore non riesce ad avviarsi normalmente, interrompere prima l'alimentazione, e quindi spegnere il fusibile come mostrato nella figura sottostante per controllare se il fusibile è normale. Se bruciato, sostituire il fusibile con quello stesse specifiche.
(iiiiii) Funzionamento anomalo dell'apparecchiatura, può riguardare parti interne dell'apparecchiatura danneggiata o allentata. Controllare la connessione di ogni parte dell'attrezzatura, se allentata o danneggiata, ripararla o sostituirla in tempo.

svitare il fusibile attuale

7. Informazioni di contatto:

Per assistenza tecnica o servizi, contattare il nostro Servizio Clienti.

Si prega di conservare questo manuale in modo appropriato in caso di emergenza.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
