BRUKSANVISNING SMS-002 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

INSTRUKTIONER

Denna produkt är en slags elektrisk liten kabelåterställningsmaskin, maskinen antar aluminiumkropp, motorn är aluminiumskal DC

kolborstemotor, maskinstrukturen är lätt, delikat, vacker, lätt att bära, lätt att använda. Lämplig för familjer, små verkstäder, elektronikentusiaster etc., maskinen används för att snabbt och

skala effektivt av ledningar och kablar på det yttre skalet och återvinna rent koppartrådar eller aluminiumtrådar och plast på den yttre huden.

2, Produktegenskaper:

1. Kompakt storlek, lätt att använda.
2. Anta steglös hastighetsreglering elektrisk design, förbättra arbetet effektivitet.
3. Justerbart avskalningsblad, anpassa till olika kabelspecifikationer.
4. Kroppen är utrustad med justeringsskala, vilket är mer bekväm att anpassa till olika specifikationer av kablar.

3, Säkerhetsföreskrifter:

1. Läs instruktionerna noggrant före användning för att säkerställa korrekt drift.
2. Rör inte vid bladet eller kabeln som skalas av med händerna medan maskinen arbetar.
3. Se till att kablarna är rätt placerade för att undvika skador till maskinen på grund av felaktig användning.
   4.Kontrollera maskinens kablar och pluggar regelbundet för att säkerställa att det finns inget slitage eller skada.
4. Använd och förvara enheten utom räckhåll för barn.

4 y Specifikationer

Namn	Modell	Mått(mm)(L*B*H)	Vikt (kg)	Driva(kW)	Skalningsområde(diameter/mm)
Aluminiumlegeringelektriskstrippningsmaskin	SMS-002 236×166×295		9	0,40	ÿ1,5~ÿ40(Trådar och kablarska inte omfattasmed metallrustning elsilikonhölje.)

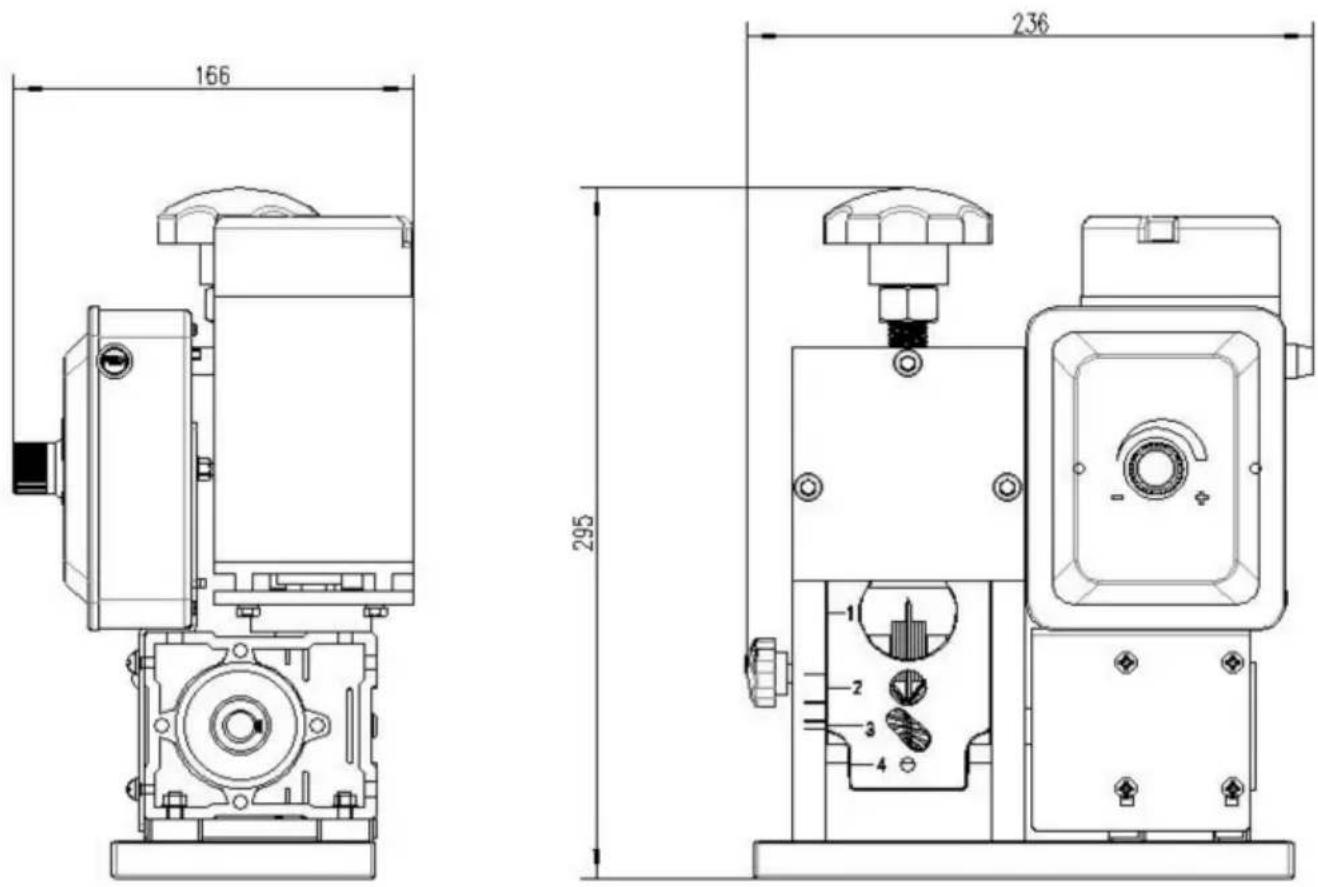

1. Utseende

166 236 295 1 2 3 4

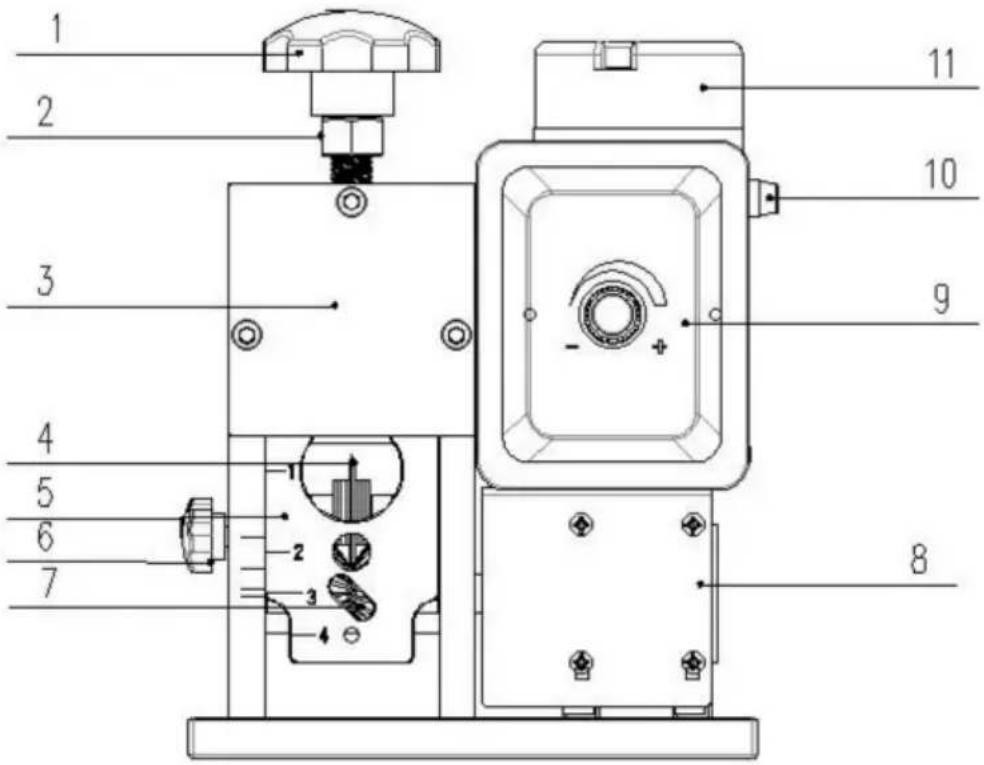

2.Huvudkomponenter

1 2 3 4 5 6 7 8 9 10 11

1: M16 plasthandtagsjusteringsskruv
2: M16 skruvlåsmutter 8: Reducerare
3: Panel
4: Blad
5: Input Board
6: Låsskruv på matningsplattan

7: Helical Gear

9: Switch Speed Control Panel
10: Strömsäkring
11: DC kolborstemotor

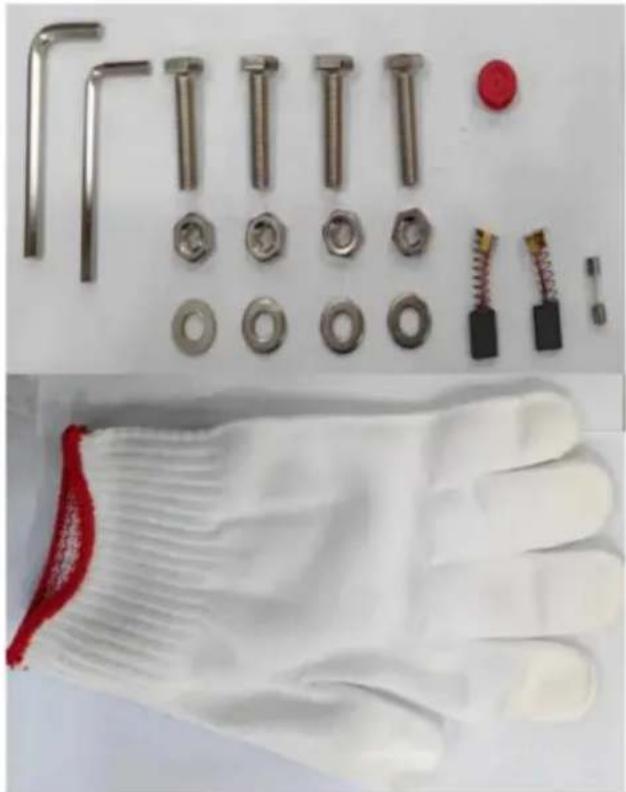

3.SMS-002 tillbehör

Kitdetaljer:

Avgasmutter i plast för reducering --1

M8 Mutter -- 4

D8 vanlig bricka -- 4

Kolborste -- 2

Handskar--1

Säkring--1

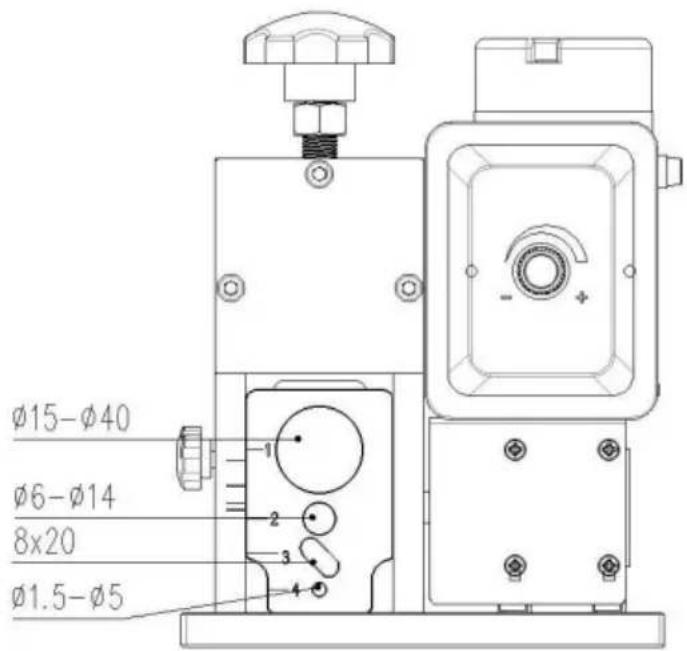

ÿ1ÿVälj motsvarande trådingångshål enligt diametern på träden (som visas i figuren nedan)

Ø15-Ø40 Ø6-Ø14 8x20 Ø1.5-Ø5

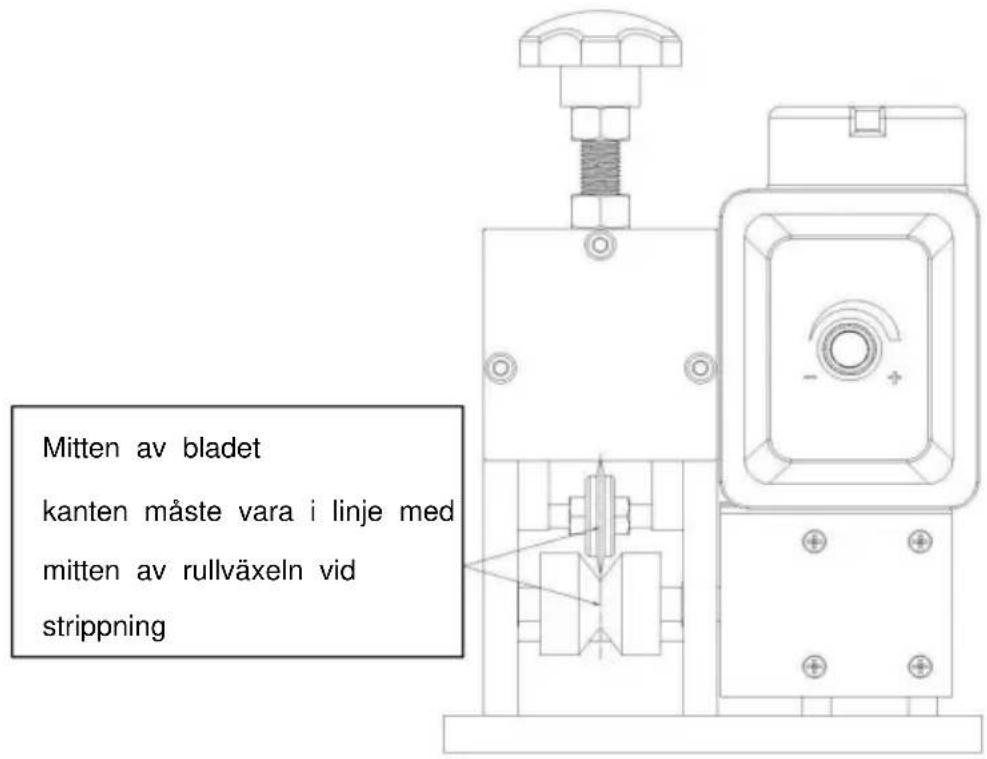

ÿ2ÿ: Mitten av bladeggen måste vara i linje med mitten av V-spåret (spåre som bildas mellan två rullande redskap) vid strippning.(som visas nedan)

Mitten av bladet kanten måste vara i linje med mitten av rullväxeln vid strippning

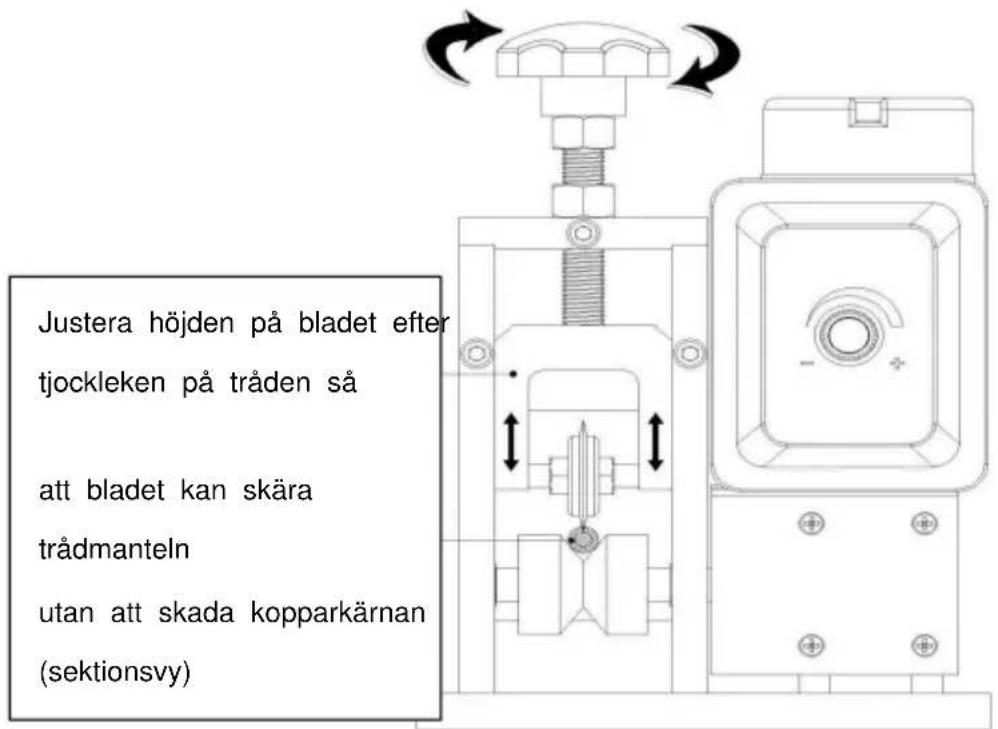

(3)Justera höjden på bladet så att bladet kan skära av trådmanteln utan att skada kopparkärnan (som visas i figuren nedan).

Justera höjden på bladet efter tjockleken på träden så att bladet kan skära trådmanteln utan att skada kopparkärnan (sektionsvy)

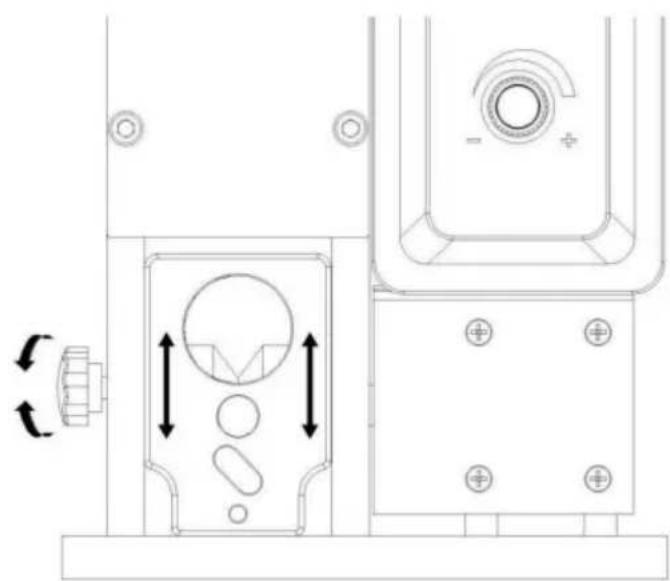

ÿ4ÿÿNär du skalar av tråden, justera höjden på trådinföringsplattan enligt trådens tjocklek (tjock tråd och hård tråd behöver i allmänhet sätta trådingångshålet till en hög profil, medan mjuk tråd och tunn tråd ska sätta ner trådingångshålet), så att tråden inte är lätt att ta bort eccentric.

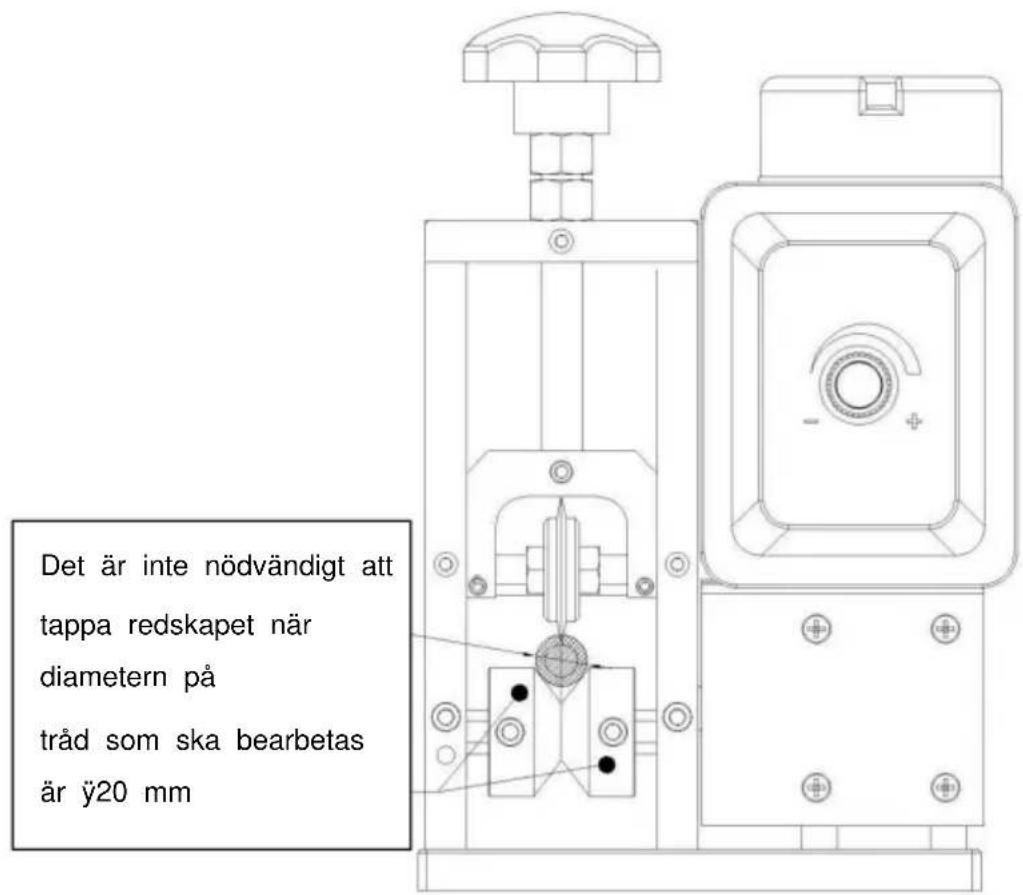

ÿ5ÿ: När diametern på tråden som ska bearbetas är ÿ20 mm

Det är inte nödvändigt att tappa redskapet när diametern på tråd som ska bearbetas är y20 mm

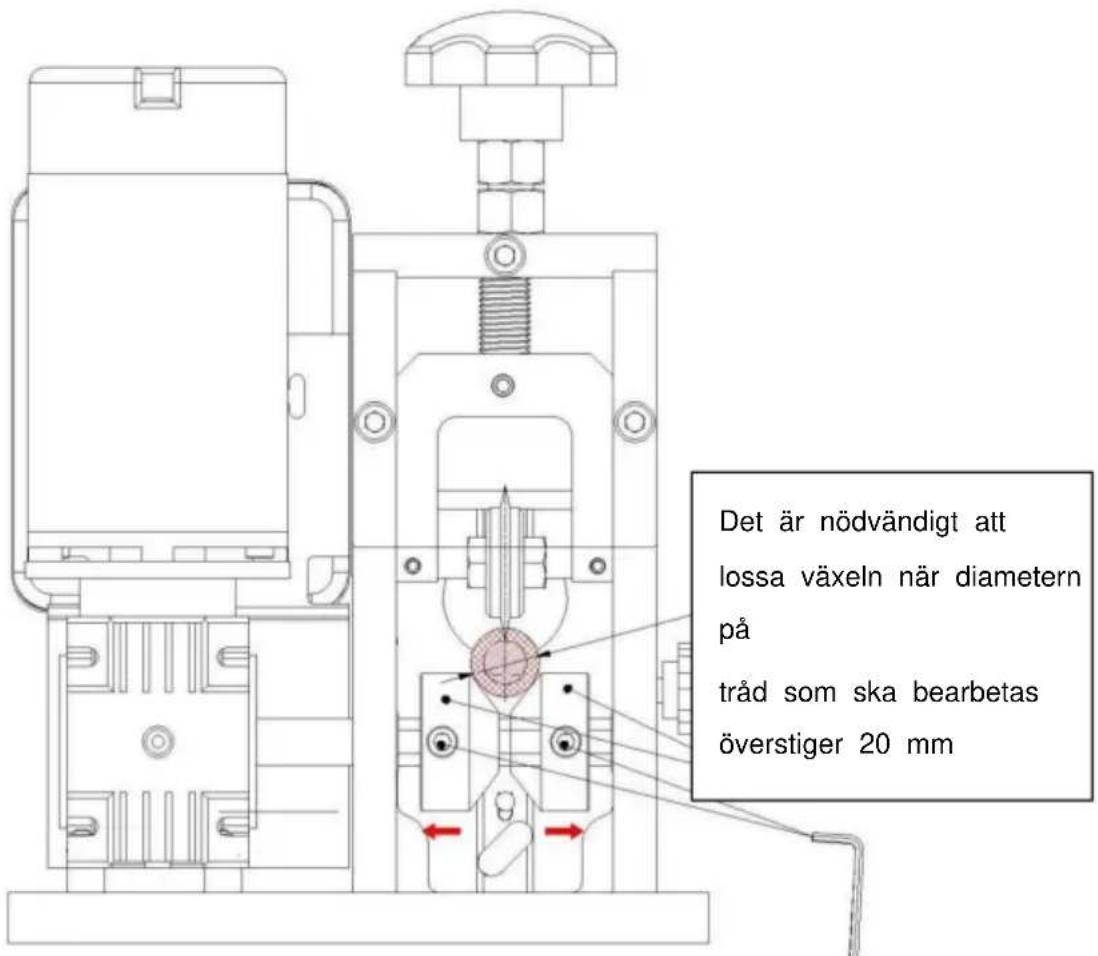

(6) När tråddiametern överstiger 20 mm

Det är nödvändigt att lossa växeln när diametern på tråd som ska bearbetas överstiger 20 mm

5ÿ Uppmärksamhet

1 Säker användning

När du använder minikabelåtervinningsmaskinen för manuell avisolering, se till att bära lämplig skyddsutrustning, såsom handskar och skyddsglasögon, för att skydda dig själv. Undvik direktkontakt med bladen för att förhindra repor eller skärsår.

2 Användningsomfång Den här

avskalningsmaskinen är endast lämplig för att skala kabelmantel, inte lämplig för att skala andra material. Använd den inte för att skala gummi, plast eller andra icke-kabelmaterial.

3 Rengöring och underhåll

Obs: Se till att stänga av strömförsörjningen under rengöring och underhåll!

Efter användning, rengör strippningsmaskinen i tid för att ta bort rester kabelhud och skräp. Förvara strippningsmaskinen på ett torrt, ventilerat plats för att undvika rost eller skador på bladen.

4 Överensstämmelse med föreskrifter

Följ strikt bruksanvisningarna i denna manual för att undvika utrustningsskada eller personskada orsakad av olaglig användning.

6ÿFelsökning

Om strippningsmaskinen misslyckas med att strippa tråden under strippningen process kan det finnas flera orsaker:

(i) Diametern på den avskalade tråden är för liten (diametern på tråd som ska behandlas ska inte vara mindre än 1,5 mm inklusive ytterhöljet)
(ii) Mitten av bladet och mitten av V-spåret som bildas av de två rullande redskapen är inte på en linje
(iii) Om kniveggen inte är vass, byt ut den mot en ny kniv.

Stick inte in handen i maskinen när den är igång (se till stoppa maskinen först, tryck på stoppknappen och kontrollera sedan och felsök och felsöka maskinen). Rör inte vid skäreggen direkt med handen för att undvika att skära i handtaget.

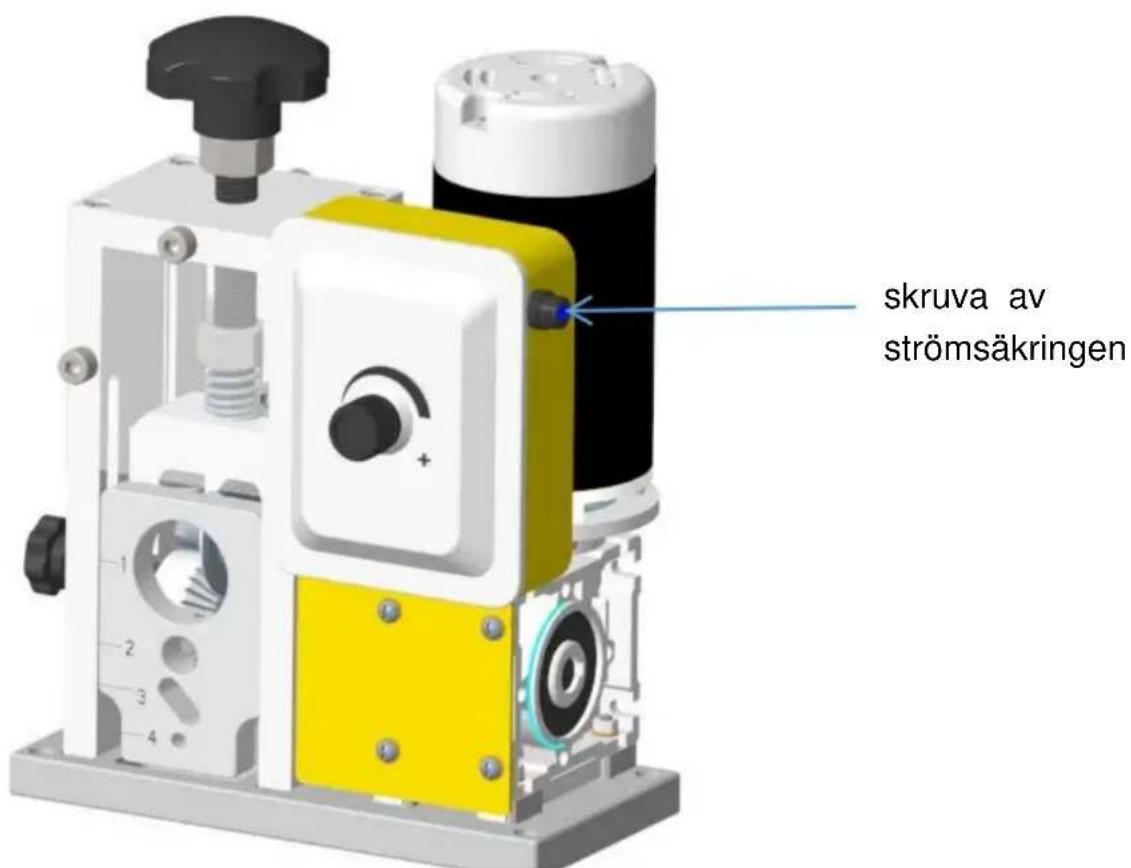

(iii) Om motorn inte kan starta normalt, bryt först strömförsörjningen, och vrid sedan ut säkringen enligt bilden nedan för att kontrollera om säkringen är normal. Om den är bränd, vänligen byt ut säkringen mot den samma specifikationer.
(iii) Onormal funktion av utrustning, kan vara interna delar av utrustning skadad eller lös. Kontrollera anslutningen av varje del av utrustningen, om den är lös eller skadad, reparera eller byt ut i tid.

skruva av strömsäkringen

7ÿKontaktinformation:

För teknisk support eller service, vänligen kontakta vår kundtjänstavdelning.

Förvara den här bruksanvisningen på rätt sätt i nödfall.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
