INSTRUKCJA OBSŁUGI SMS-002 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR

ZDEJMOWANIE IZOLACJI Z PRZEWODÓW

MASZYNA

MODEL:SMS-002

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.

INSTRUKCJE

1. Wprowadzenie do produktu

Produkt ten jest rodzajem elektrycznej maszyny do odzyskiwania izolacji z małych kabli,

maszyna przyjmuje korpus aluminiowy, silnik DC ma aluminiową obudowę

silnik szczotkowy węglowy, konstrukcja maszyny jest lekka, delikatna, piękna, łatwa do przenoszenia, łatwa w obsłudze. Nadaje się dla rodzin, małych warsztatów naprawczych, entuzjastów elektroniki itp., maszyna jest używana do szybkiego i

skutecznie zdejmujemy zewnętrzną powłokę przewodów i kabli, a następnie poddajemy je recyklingowi przewody miedziane lub aluminiowe oraz plastik na powłokę zewnętrzną.

2. Cechy produktu:

1. Kompaktowy rozmiar, łatwa obsługa.
2. Zastosuj bezstopniową regulację prędkości elektrycznej, aby poprawić pracę efektywność.
3. Regulowane ostrze ściągające izolację, dostosowujące się do różnych specyfikacji kabli.
4. Korpus wyposażony jest w skalę regulacji, która jest bardziej wygodne dopasowanie do różnych specyfikacji kabli.

3. Środki ostrożności:

1. Przed użyciem należy uważnie przeczytać instrukcję, aby mieć pewność, że jest ona prawidłowa. działanie.
2. Nie dotykaj ostrza ani zdejmowanego kabla rękoma. podczas pracy maszyny.
3. Upewnij się, że kable są prawidłowo ułożone, aby uniknąć uszkodzeń do maszyny na skutek jej niewłaściwej obsługi.
4. Regularnie sprawdzaj przewody i wtyczki urządzenia, aby mieć pewność, że: Brak śladów zużycia i uszkodzeń.
5. Urządzenie należy używać i przechowywać w miejscu niedostępnym dla dzieci.

4. Specyfikacje

Nazwa	Model	Wymiary(mm)(Dl.*Szer.*Wys.)	Waga(kg)	Moc(kW)	Zakres zdejmowaniaizolacji (średnica/mm)
Aluminiummaszyna dozdejmowaniaizolacji ze stopów metali	SMS-002 236	× 166 × 295	9	0,40	1,5 40 (Przewody i kablenie będzie objętez metalowym pancerzem lub(pochwa silikonowa.)

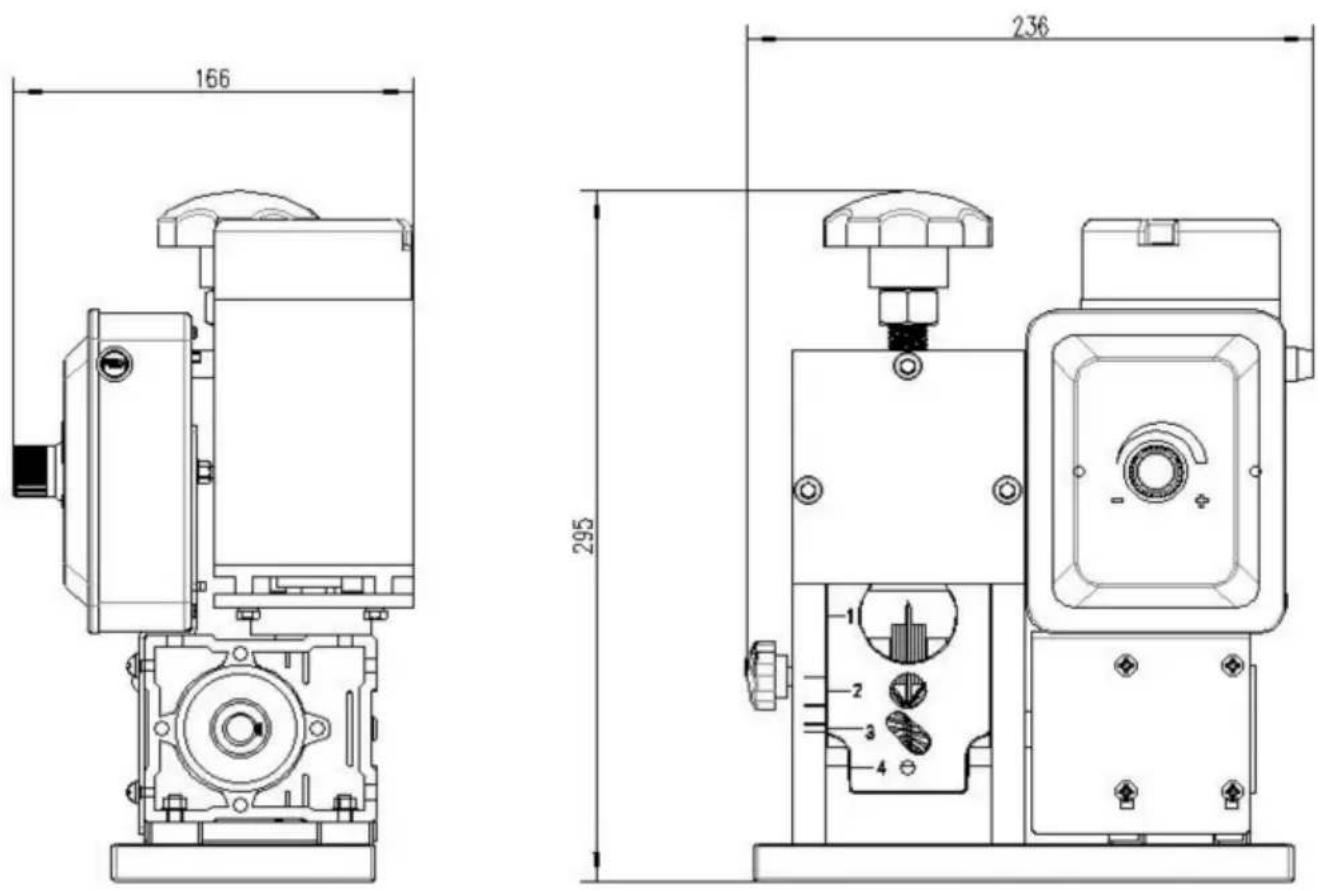

1.Wygląd

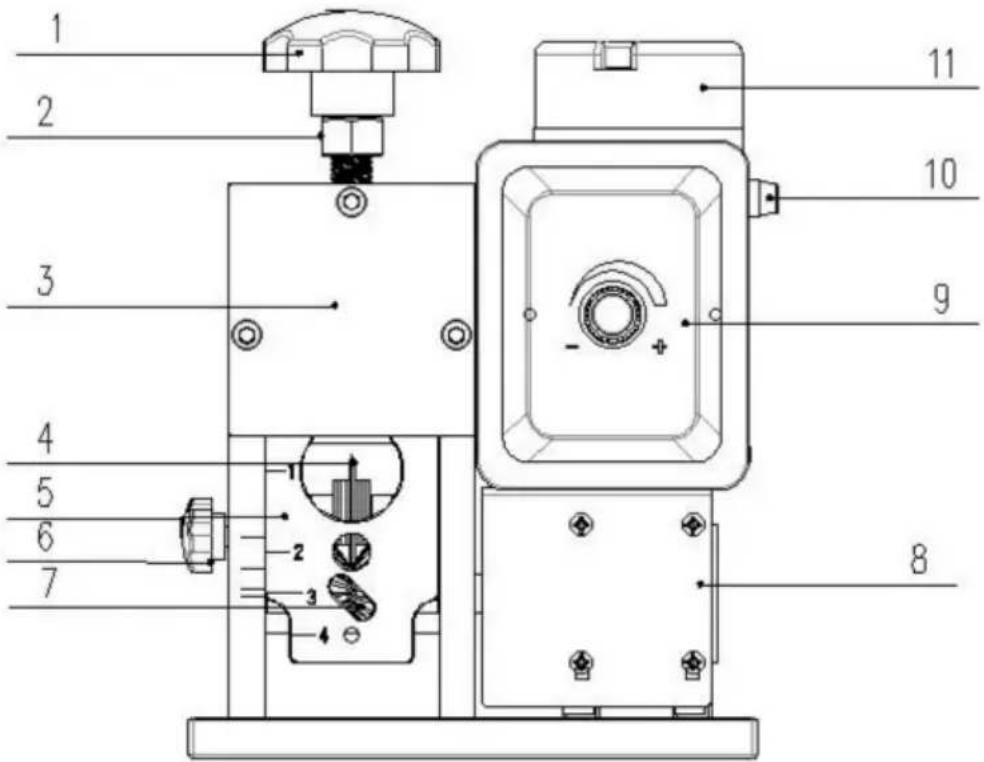

2. Główne składniki

1 2 3 4 5 6 7 8 9 10 11

1: Śruba regulacyjna uchwytu plastikowego M16
3: Panel
4: Ostrze
5: Płyta wejściowa
6: Śruba blokująca płyty podającej

7: Koło zębate śrubowe
8: Reduktor2: Nakrętka zabezpieczająca śrubę M16
9: Panel sterowania prędkością przełącznika
10: Bezpiecznik prądowy
11: Silnik szczotkowy węglowy prądu stałego

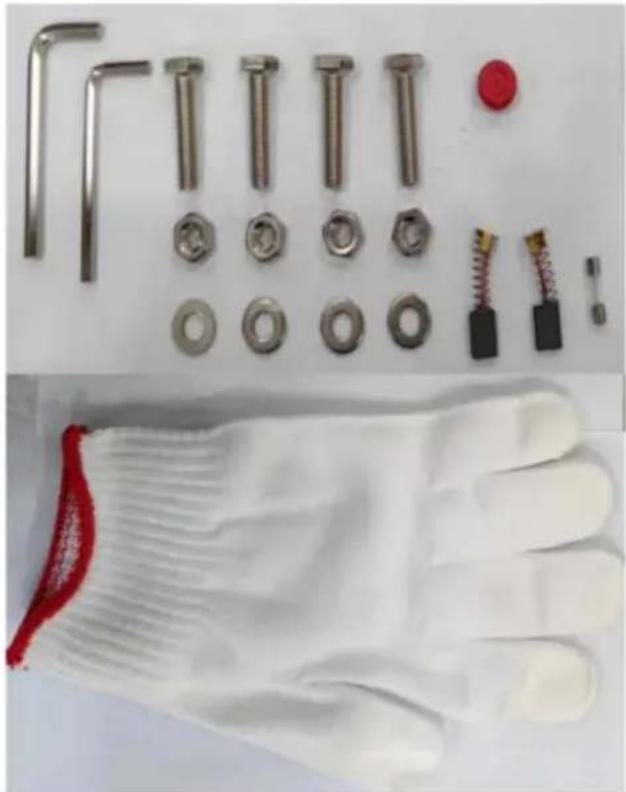

3.Akcesoria SMS-002

Szczegóły zestawu:

4#Klucz sześciokątny---1

5#Klucz sześciokątny---1

6#Klucz sześciokątny---1

Śruba sześciokątna M8 x 35 - 4

Nakrętka wydechowa plastikowa do reduktora --1

Nakrętka M8 -- 4

Podkładka D8 prosta -- 4

Szczotka węglowa -- 2

Rękawiczki--1

Bezpiecznik--1

4.SMS-002 Instrukcja:

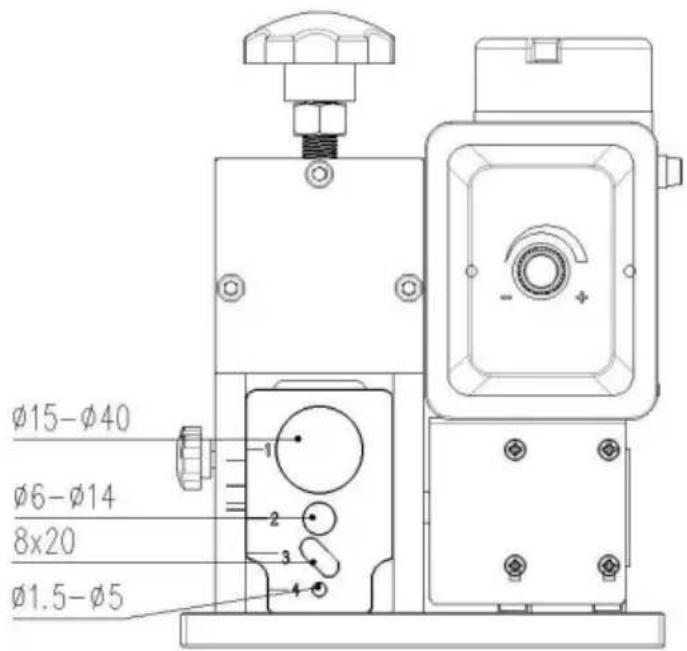

(1) Wybierz odpowiedni otwór wejściowy na przewód zgodnie ze średnicą przewodu (jak pokazano na poniższym rysunku)

Ø15-Ø40 Ø6-Ø14 8x20 Ø1.5-Ø5

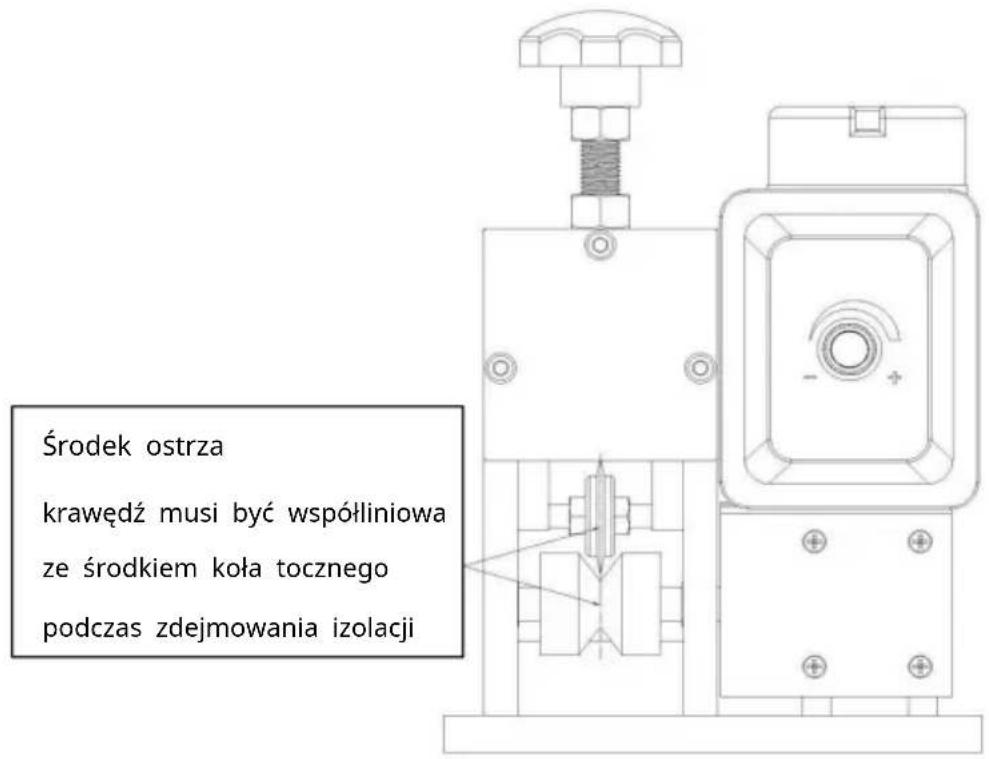

(2) Podczas zdejmowania izolacji środek krawędzi ostrza musi być wspólniowy ze środkiem rowka w kształcie litery V (rowek utworzony pomiędzy dwoma kołami zębatymi). (Jak pokazano poniżej)

Środek ostrza krawędź musi być wspólniowa ze środkiem koła tocznego podczas zdejmowania izolacji

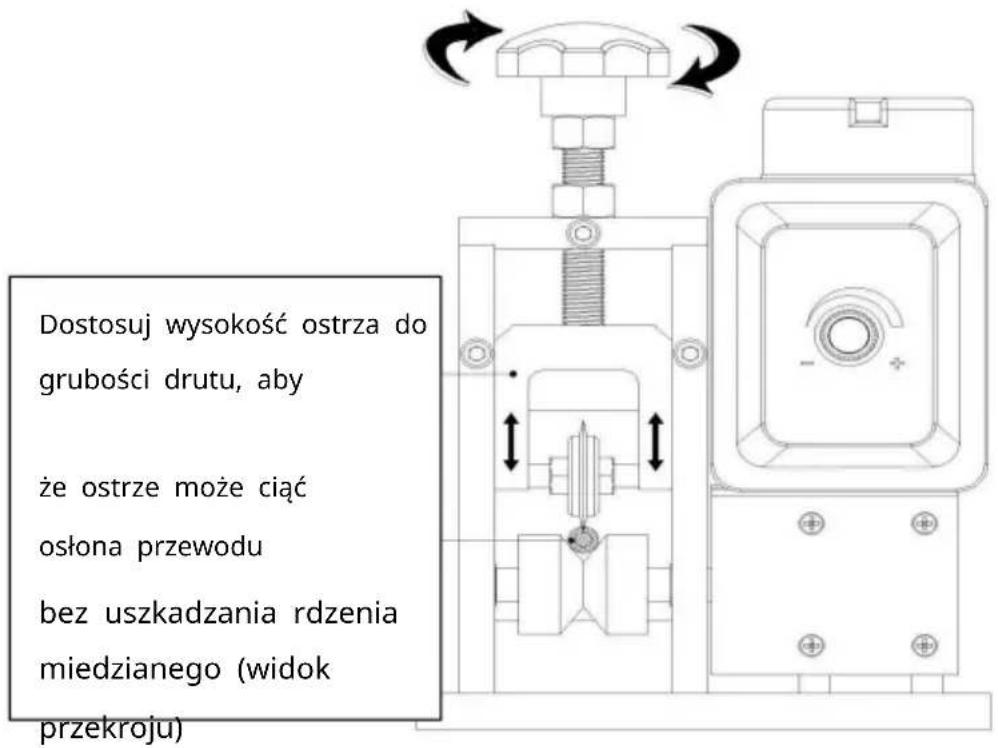

(3) Wyreguluj wysokość ostrza tak, aby mogło ono przeciąć osłonę przewodu, nie uszkadzając rdzenia miedzianego (jak pokazano na poniższym rysunku).

Dostosuj wysokość ostrza do grubości drutu, aby że ostrze może ciąć osłona przewodu bez uszkadzania rdzenia miedzianego (widok przekroju)

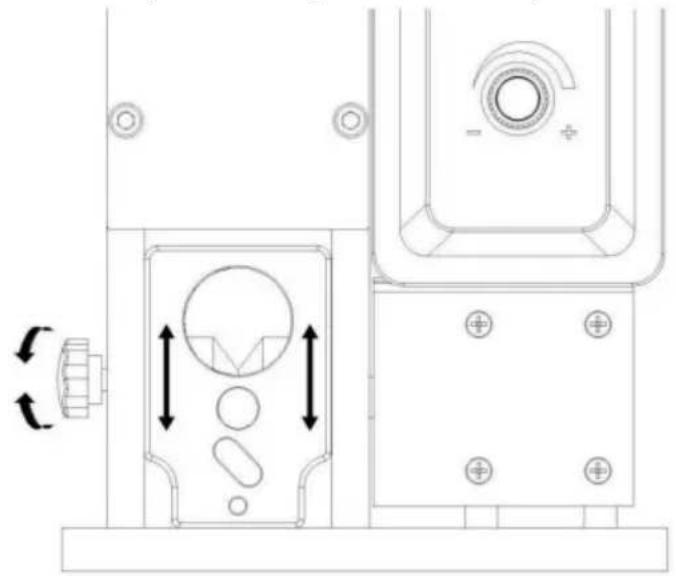

(4) Podczas zdejmowania izolacji z przewodu należy dostosować wysokość płytki wejściowej przewodu do grubości przewodu (w przypadku grubego i twardego przewodu otwór wejściowy przewodu musi być umieszczony wysoko, natomiast w przypadku miękkiego i cienkiego przewodu otwór wejściowy przewodu powinien być umieszczony niżej), dzięki czemu przewód nie będzie się łatwo przesuwał mimośrodowo podczas zdejmowania izolacji.

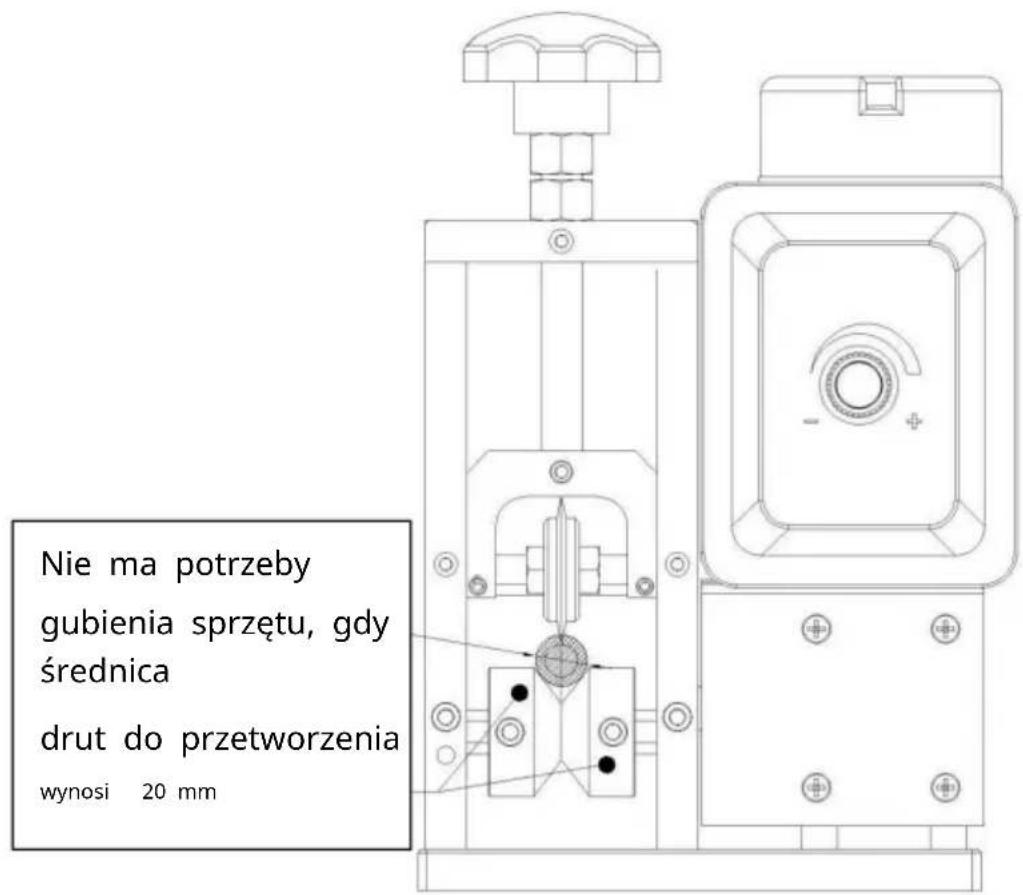

(5): Gdy średnica drutu do przetworzenia wynosi 20 mm

Nie ma potrzeby gubienia sprzętu, gdy średnica drut do przetworzenia wynosi 20 mm

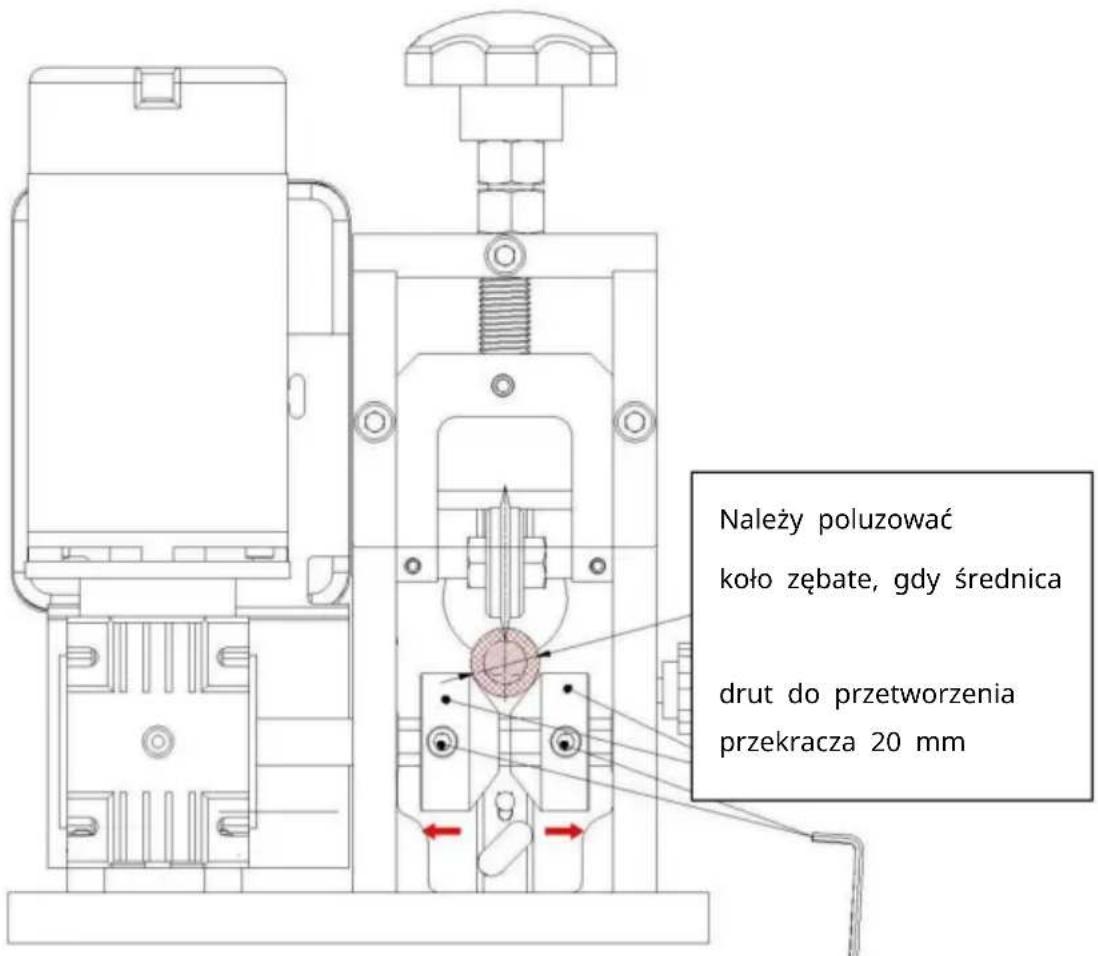

(6)Gdy średnica drutu przekracza 20 mm

Należy poluzować koło zębate, gdy średnica drut do przetworzenia przekracza 20 mm

5. Uwaga

1 Bezpieczna obsługa

Podczas obsługi ręcznej maszyny do odizolowywania kabli mini należy nosić odpowiedni sprzęt ochronny, taki jak rękawice i okulary ochronne, aby zapewnić sobie bezpieczeństwo. Aby zapobiec zarysowaniom lub skaleczeniom, należy unikać bezpośredniego kontaktu z ostrzami.

2 Zakres zastosowania Ta

maszyna do ściągania izolacji nadaje się wyłącznie do zdejmowania izolacji z kabli i nie nadaje się do zdejmowania izolacji z innych materiałów. Nie należy jej używać do zdejmowania gumy, plastiku lub innych materiałów niebędących kabłami.

3 Czyszczenie i konserwacja

Uwaga: Podczas czyszczenia i czyszczenia należy pamiętać o odłączeniu zasilania. konserwacja!

Po użyciu należy wyczyścić maszynę do zdejmowania izolacji w odpowiednim czasie, aby usunąć resztki powłoka kabla i zanieczyszczenia. Przechowuj maszynę do zdejmowania izolacji w suchym, wentylowanym pomieszczeniu miejsce, aby zapobiec rdzewieniu lub uszkodzeniu ostrzy.

4 Zgodność z przepisami

Należy ściśle przestrzegać procedur operacyjnych zawartych w niniejszej instrukcji, aby uniknąć uszkodzenie sprzętu lub obrażenia ciała spowodowane nielegalną eksploatacją.

6. Rozwiązywanie problemów

Jeżeli urządzenie do zdejmowania izolacji nie usunie izolacji z przewodu podczas zdejmowania izolacji, procesu, przyczyn może być kilka:

(i) Średnica odizolowanego przewodu jest zbyt mała (średnica drut poddawany obróbce nie może mieć grubości mniejszej niż 1,5 mm, wliczając zewnętrzną powłokę)
(ii) Środek ostrza i środek rowka w kształcie litery V utworzonego przez dwa koła toczne nie znajdują się na jednej linii
(iii) Jeśli krawędź ostrza nie jest ostra, należy wymienić je na nowe.

Nie wkładaj rąk do maszyny, gdy jest ona uruchomiona (pamiętaj, aby najpierw zatrzymaj maszynę, naciśnij przycisk stop, a następnie sprawdź i usuń błędy i rozwiązywać problemy z maszyną). Nie dotykaj bezpośrednio ostrza tnącego ręką, aby nie przeciąć rączki.

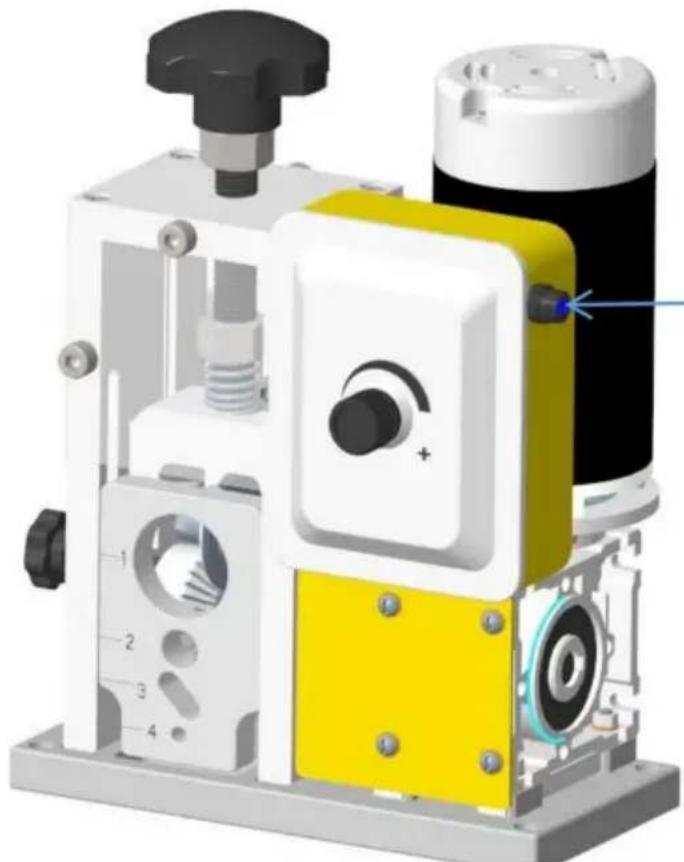

(iiiii) Jeżeli silnik nie może uruchomić się normalnie, najpierw odłącz zasilanie, a następnie wyjmij bezpiecznik, jak pokazano na poniższym rysunku, aby sprawdzić czy bezpiecznik jest sprawny. Jeśli jest spalony, wymień bezpiecznik na nowy takie same specyfikacje.
(iiiii) Nieprawidłowe działanie sprzętu, może dotyczyć wewnętrznych części sprzęt uszkodzony lub poluzowany. Proszę sprawdzić połączenie każdej części Jeśli sprzęt jest poluzowany lub uszkodzony, prosimy o jego szybką naprawę lub wymianę.

odkręcanie bezpiecznika prądowego

7. Informacje kontaktowe:

Jeśli potrzebujesz wsparcia technicznego lub serwisu, skontaktuj się z naszym Działem Obsługi Klienta.

Prosimy o zachowanie niniejszej instrukcji na wypadek sytuacji awaryjnej.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
