SD-003 - Maszyna do ściągania izolacji Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ręczna maszyna do ściągania izolacji
Marka	Vevor
Model	SD-003
Zastosowanie	Usuwanie izolacji z używanych kabli i przewodów do recyklingu
Mechanizm	Ręczny za pomocą obracania uchwytu
Materiał ostrza	Stal (szacowany)
Kompatybilna średnica kabla	Do 5 mm z płytką dociskową, powyżej bez płytki
Wymiary (ok.)	15 x 10 x 10 cm
Waga (ok.)	0,5 kg
Zasilanie	Brak (ręczne)
Główne funkcje	Szybkie usuwanie izolacji, regulacja głębokości i odstępu ostrza
Regulacja ostrza	Śruba regulacji odstępu i głębokości
Bezpieczeństwo	Nosić rękawice i okulary, unikać bezpośredniego kontaktu z ostrzem
Czyszczenie	Czyścić po użyciu, usunąć pozostałości izolacji
Przechowywanie	Suche i przewiewne miejsce, unikać rdzy
Części zamienne	Zapasowe ostrze, płytka dociskowa (w zestawie)
Naprawialność	Sprawdzić połączenia, wymienić poluzowane lub uszkodzone części
Pomoc techniczna	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancji w zestawie

Często zadawane pytania - SD-003 Vevor

Jak wyregulować ostrze?

Aby wyregulować ostrze, użyj śrub do regulacji odstępu i głębokości cięcia w zależności od średnicy kabla. Rozpocznij od poluzowania śrub, ustaw ostrze, a następnie dokręć.

Jakie środki ostrożności powinienem zachować?

Zawsze noś rękawice i okulary ochronne. Unikaj bezpośredniego kontaktu z ostrzem, aby zapobiec skaleczeniom.

Co zrobić, jeśli maszyna nie ściąga izolacji poprawnie?

Sprawdź stan ostrza: jeśli jest zużyte, wymień je. Dostosuj również odstęp i głębokość do kabla.

Czy ta maszyna jest elektryczna?

Nie, ta maszyna jest ręczna. Działa poprzez ręczne obracanie uchwytu, bez potrzeby zasilania elektrycznego.

Jaką średnicę kabla można ściągnąć?

Dla kabli o średnicy ≤ 5 mm, użyj dołączonej płytki dociskowej. Dla większych średnic, usuń płytkę.

Jak wyczyścić maszynę?

Po każdym użyciu wyczyść maszynę, aby usunąć pozostałości izolacji. Użyj suchej ściereczki lub miękkiej szczotki.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support, aby zamówić zapasowe ostrza lub inne części.

Czy ostrze jest wymienne?

Tak, ostrze jest wymienne. W przypadku zużycia można je wymienić, postępując zgodnie z instrukcją.

Czy mogę ściągać izolację z innych materiałów niż kable?

Nie, ta maszyna jest przeznaczona wyłącznie do usuwania izolacji kabli. Nie używaj jej do gumy, plastiku ani innych materiałów.

Jak przechowywać maszynę?

Przechowuj maszynę w suchym i przewiewnym miejscu, aby uniknąć rdzy i uszkodzenia ostrza.

INSTRUKCJA OBSŁUGI SD-003 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

INSTRUKCJE

1. Profil produktu

1. Miniaturowa ręczna maszyna do zdejmowania izolacji z kabli to urządzenie mechaniczne specjalnie zaprojektowane do zdejmowania izolacji z przewodów i kabli. Kompaktowa konstrukcja, łatwa obsługa, odpowiednia dla rodzin, małych warsztatów naprawczych, entuzjastów elektroniki oraz przy innych okazjach związanych z recyklingiem kabli na małą skalę. Dzięki ręcznej obsłudze powłokę kabla można szybko i skutecznie zdjąć, odsłaniając wewnętrzny przewodnik metalowy, co ułatwia późniejszy odzysk i przetwarzanie.

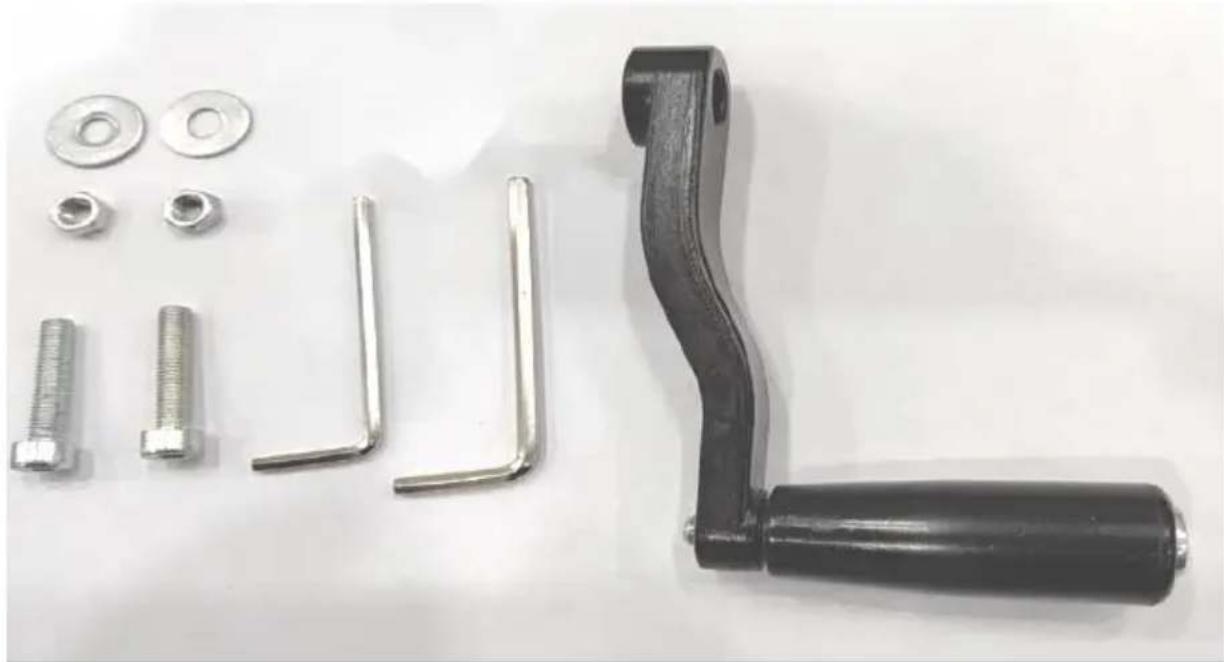

2. Torba na akcesoria

2. Instrukcja obsługi

1. Przygotowanie do operacji

Przed użyciem ręcznej ściągaczki izolacji Mini Cable Recovery Strippia należy przeczytać i zrozumieć niniejszą instrukcję. Należy sprawdzić, czy poszczególne części ściągacza izolacji są nienaruszone, zwłaszcza czy ostrze jest ostre. Jeśli jest zużyte lub uszkodzone, należy je wymienić na czas. Należy jednocześnie zadbać o czystość i porządek w miejscu pracy, aby uniknąć zakłóceń w działaniu urządzenia przez zanieczyszczenia.

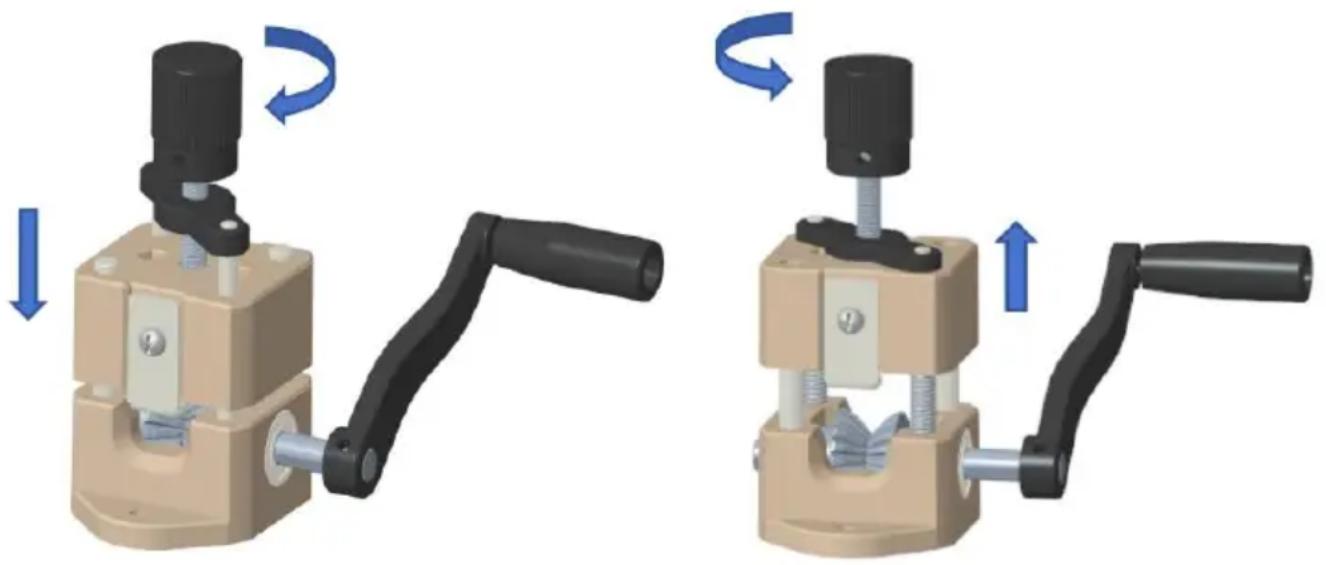

2. Wyreguluj ostrze

Jak pokazano na poniższym rysunku, dostosuj odstęp między ostrzami oraz głębokość ściągania izolacji w urządzeniu do zdejmowania izolacji do średnicy i materiału kabla, z którego ma zostać ściągnięta izolacja. W przypadku mniejszych kabli należy stosować mniejsze odstępy i głębokość, a w przypadku większych kabli — większe odstępy i głębokość. Należy upewnić się, że ostrze dokładnie przecina osłonę kabla, nie uszkadzając jednocześnie wewnętrznych przewodów metalowych.

Zamocuj kabel, który ma zostać ściągnięty, w środkowej części przekładni maszyny do zdejmowania izolacji, aby mieć pewność, że

kabel się nie ześlizgnie ani nie będzie się trząśł. Dzięki temu zapewniona zostanie stabilność i dokładność procesu obierania.

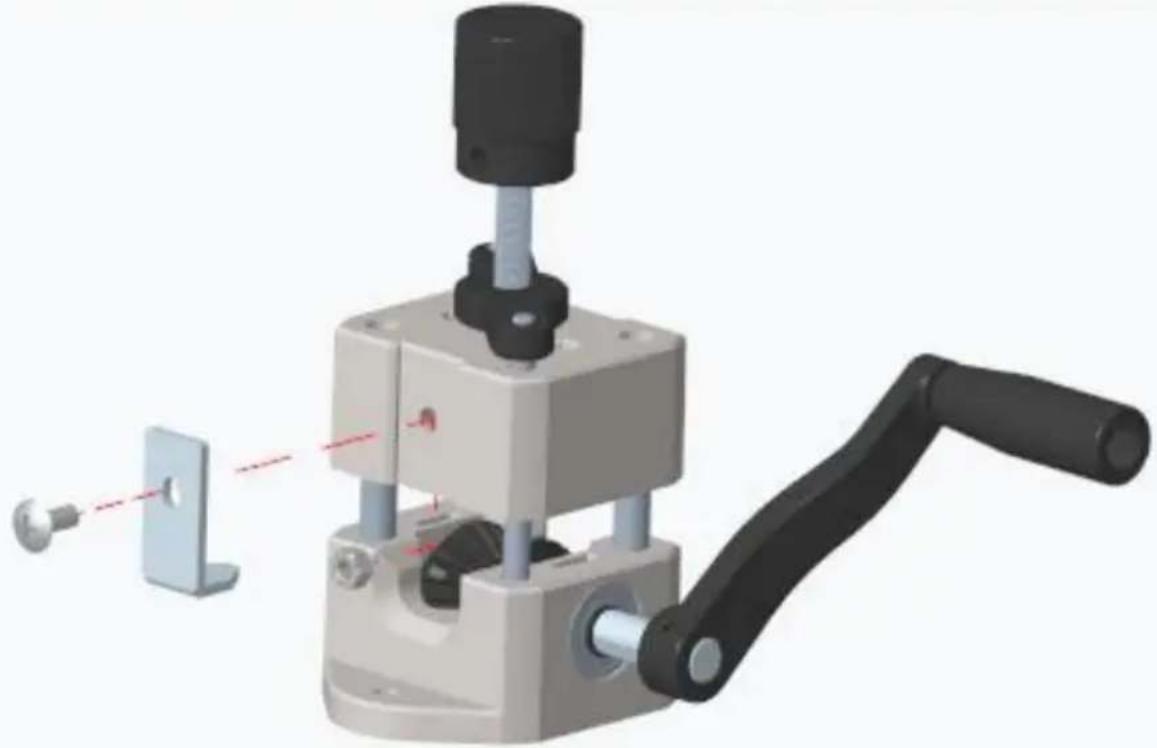

4. Peeling ręczny

Przytrzymaj uchwyt urządzenia do zdejmowania izolacji i obracaj nim powoli, aby wsunąć kabel do środka otworu, tak aby ostrze przecięło osłonę kabla. Kontynuuj obracanie uchwytu, aż osłona kabla zostanie całkowicie przecięta. Następnie zdejmij przeciętą osłonę kabla, odsłaniając wewnętrzny metalowy przewodnik. Uwaga: Podczas zdejmowania izolacji z kabli o średnicy drutu ≤ 5 mm, konieczne jest zainstalowanie płyty dociskowej. Gdy średnica wyzwalania jest większa niż 5 mm kabla, konieczne jest usunięcie płyty dociskowej i zamocowanie maszyny. Postępuj zgodnie z poniższym rysunkiem.

5. Powtarzaj operacje

, aż do całkowitego zdjęcia izolacji ze wszystkich kabli.

3. Uwaga

1. Bezpieczna eksploatacja

Podczas obsługi ręcznej maszyny do odizolowywania kabli miniaturowych należy nosić odpowiedni sprzęt ochronny, taki jak rękawice i okulary ochronne, aby zapewnić sobie bezpieczeństwo. Aby zapobiec zarysowaniom lub skaleczeniom, należy unikać bezpośredniego kontaktu z ostrzami.

2. Zakres stosowania

Urządzenie do ściągania izolacji nadaje się wyłącznie do zdejmowania izolacji z kabli i nie nadaje się do zdejmowania izolacji z innych materiałów. Nie należy używać go do ściągania izolacji z gumy, plastiku lub innych materiałów niebędących kabłami.

3. Czyszczenie i konserwacja

Po użyciu należy wyczyścić urządzenie do ściągania izolacji, aby usunąć resztki naskórka i zanieczyszczenia. Przechowuj urządzenie do ściągania izolacji w suchym, wentylowanym miejscu, aby zapobiec rdzewieniu lub uszkodzeniu ostrzy.

4. Zgodność z przepisami

Należy ściśle przestrzegać procedur operacyjnych opisanych w niniejszej instrukcji, aby uniknąć uszkodzenia sprzętu lub obrażeń ciała spowodowanych nielegalną eksploatacją.

4. Rozwiązywanie problemów

1. Słaba wydajność

Przyczyną mogą być zużyte ostrza lub nieprawidłowa regulacja. Sprawdź stan ostrza i w razie potrzeby wymień je na nowe. Jednocześnie wyreguluj odstęp między ostrzami i głębokość zdzierania, aby mieć pewność, że efekt zdzierania spełnia wymagania.

2. Nieprawidłowa praca sprzętu

Może się zdarzyć, że wewnętrzne części urządzenia są uszkodzone lub poluzowane. Sprawdź połączenia każdej części urządzenia. W razie poluzowania lub uszkodzenia napraw lub wymień je na czas.

Mamy nadzieję, że powyższe treści pomogą Państwu lepiej wykorzystać

ręczną maszynę do odizolowywania kabli miniaturowych. Jeśli mają Państwo jakiekolwiek pytania lub wątpliwości, prosimy o kontakt z naszym Działem Obsługi Klienta.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR
