SD-003 - Machine à dénuder Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à dénuder manuelle
Marque	Vevor
Modèle	SD-003
Utilisation	Dénudage de câbles et fils usagés pour recyclage
Mécanisme	Manuel par rotation de poignée
Matériau de la lame	Acier (estimé)
Diamètre de câble compatible	Jusqu'à 5 mm avec plaque de pression, au-delà sans plaque
Dimensions (approx.)	15 x 10 x 10 cm
Poids (approx.)	0,5 kg
Alimentation	Aucune (manuelle)
Fonctions principales	Dénudage rapide de gaines, réglage de profondeur et d'espacement de lame
Réglage de la lame	Vis de réglage pour espacement et profondeur
Sécurité	Porter gants et lunettes, éviter contact direct avec la lame
Nettoyage	Nettoyer après usage, enlever résidus de gaine
Stockage	Endroit sec et aéré, éviter rouille
Pièces détachées	Lame de rechange, plaque de pression (inclus)
Réparabilité	Vérifier connexions, remplacer pièces desserrées ou endommagées
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique inclus

FOIRE AUX QUESTIONS - SD-003 Vevor

Comment régler la lame ?

Pour régler la lame, utilisez les vis prévues pour ajuster l'espacement et la profondeur de coupe en fonction du diamètre du câble. Commencez par desserrer les vis, positionnez la lame, puis resserrez.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des gants et des lunettes de protection. Évitez tout contact direct avec la lame pour prévenir les coupures.

Que faire si la machine ne dénude pas correctement ?

Vérifiez l'état de la lame : si elle est usée, remplacez-la. Réajustez également l'espacement et la profondeur selon le câble.

Cette machine est-elle électrique ?

Non, cette machine est manuelle. Elle fonctionne en tournant la poignée à la main, sans besoin d'alimentation électrique.

Quel diamètre de câble peut-on dénuder ?

Pour les câbles de diamètre ≤ 5 mm, utilisez la plaque de pression incluse. Pour les diamètres supérieurs, retirez la plaque.

Comment nettoyer la machine ?

Après chaque utilisation, nettoyez la machine pour retirer les résidus de gaine. Utilisez un chiffon sec ou une brosse douce.

Où puis-je trouver des pièces de rechange ?

Contactez le support technique Vevor via www.vevor.com/support pour commander des lames de rechange ou d'autres pièces.

La lame est-elle remplaçable ?

Oui, la lame est remplaçable. En cas d'usure, vous pouvez la changer en suivant les instructions du manuel.

Puis-je dénuder d'autres matériaux que des câbles ?

Non, cette machine est conçue uniquement pour le dénudage de gaines de câbles. Ne l'utilisez pas sur du caoutchouc, du plastique ou d'autres matériaux.

Comment stocker la machine ?

Rangez la machine dans un endroit sec et aéré pour éviter la rouille et l'endommagement de la lame.

MODE D'EMPLOI SD-003 Vevor

MACHINE À DÉNUDER LES FILS

MODÈLE : SD-003

Assistance technique et certificat de garantie électronique

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

INSTRUCTIONS

1. Profil du produit

1. La mini machine à dénuder manuelle de recyclage de câbles est un appareil mécanique spécialement conçu pour dénuder les fils et câbles usagés. Structure compacte, facile à utiliser, adaptée aux familles, aux petits ateliers de réparation, aux passionnés d'électronique et à d'autres occasions de travaux de recyclage de câbles à petite échelle. Grâce au fonctionnement manuel, la gaine du câble peut être dénudée rapidement et efficacement pour exposer le conducteur métallique interne, ce qui est pratique pour la récupération et le traitement ultérieurs.

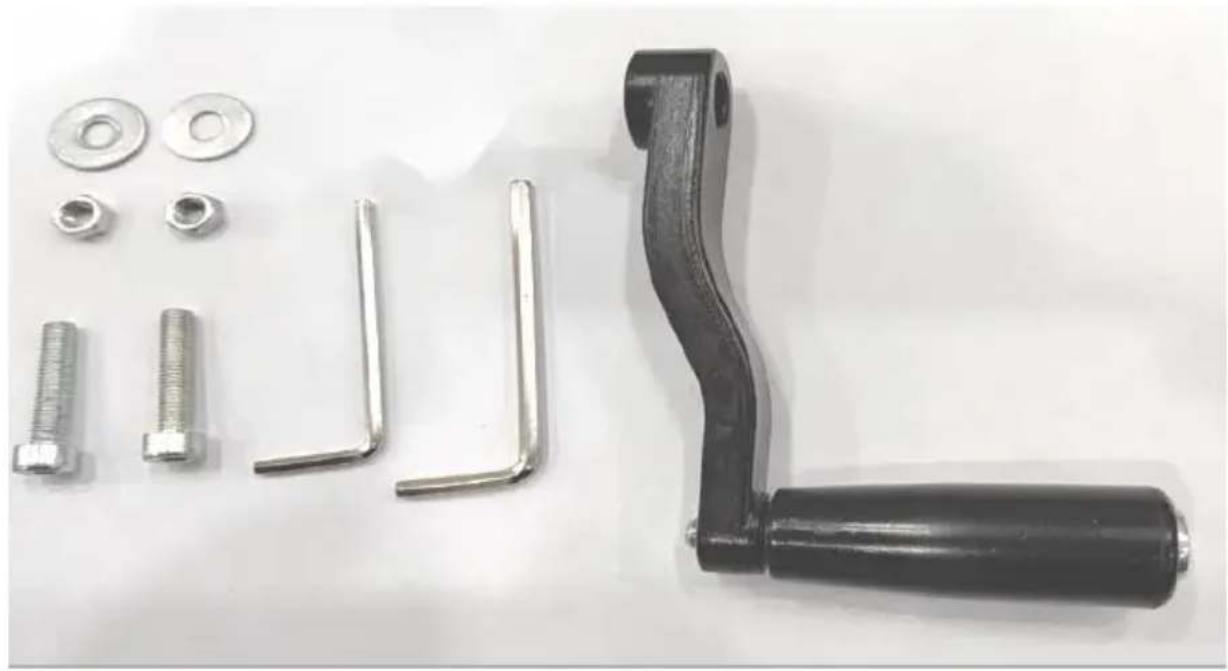

2. Sac à accessoires

2. Guide d'utilisation

1. Préparation de l'opération

Avant d'utiliser le mini dénudeur manuel de récupération de câbles, assurez-vous d'avoir lu et compris ce manuel. Vérifiez si les différentes pièces de la machine à dénuder sont intactes, en particulier si la lame tranchante est usée ou endommagée ; veuillez la remplacer à temps. Dans le même temps, assurez-vous que la zone de travail est propre et bien rangée pour éviter que des débris n'interfèrent avec les opérations.

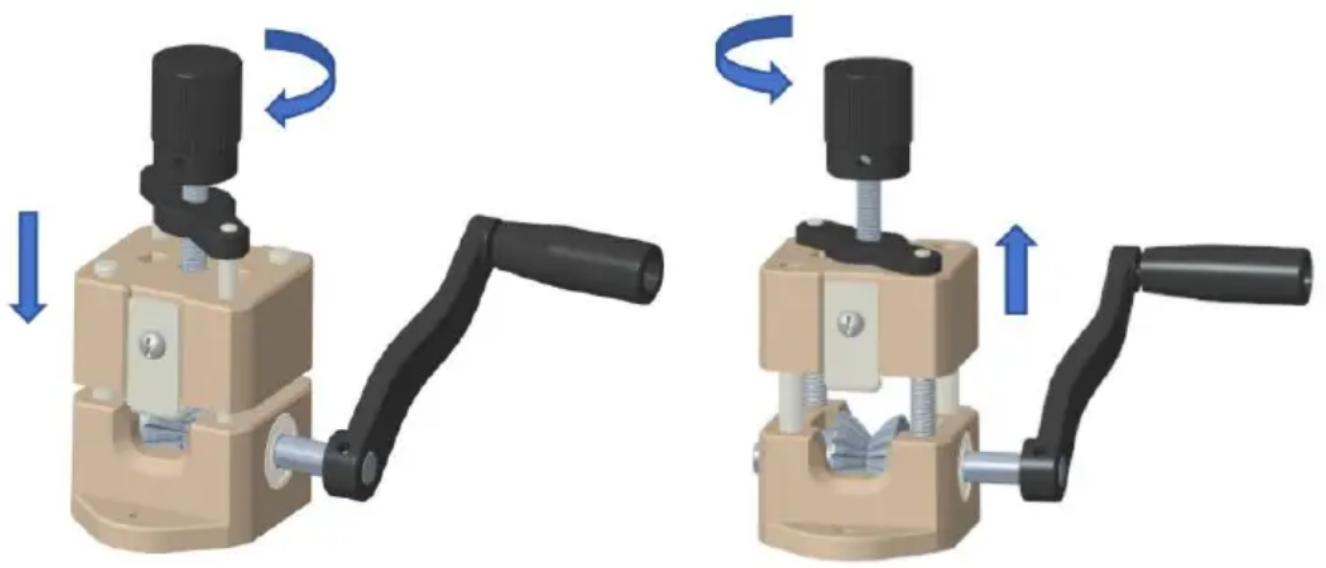

2. Ajustez la lame

Comme le montre la figure ci-dessous, ajustez l'espacement des lames et la profondeur de dénudage de la machine à dénuder en fonction du diamètre et du matériau du câble à dénuder. Les câbles plus petits nécessitent un espacement et une profondeur plus petits, et les câbles plus gros utilisent un espacement et une profondeur plus grands. Assurez-vous que la lame coupe avec précision la gaine du câble tout en évitant d'endommager les conducteurs métalliques internes.

Fixez le câble à dénuder au centre de l'engrenage de la machine à dénuder pour vous assurer que le câble ne glisse pas ou ne tremble pas.

Cela permet de garantir la stabilité et la précision du processus de pelage.

4. Pelage manuel

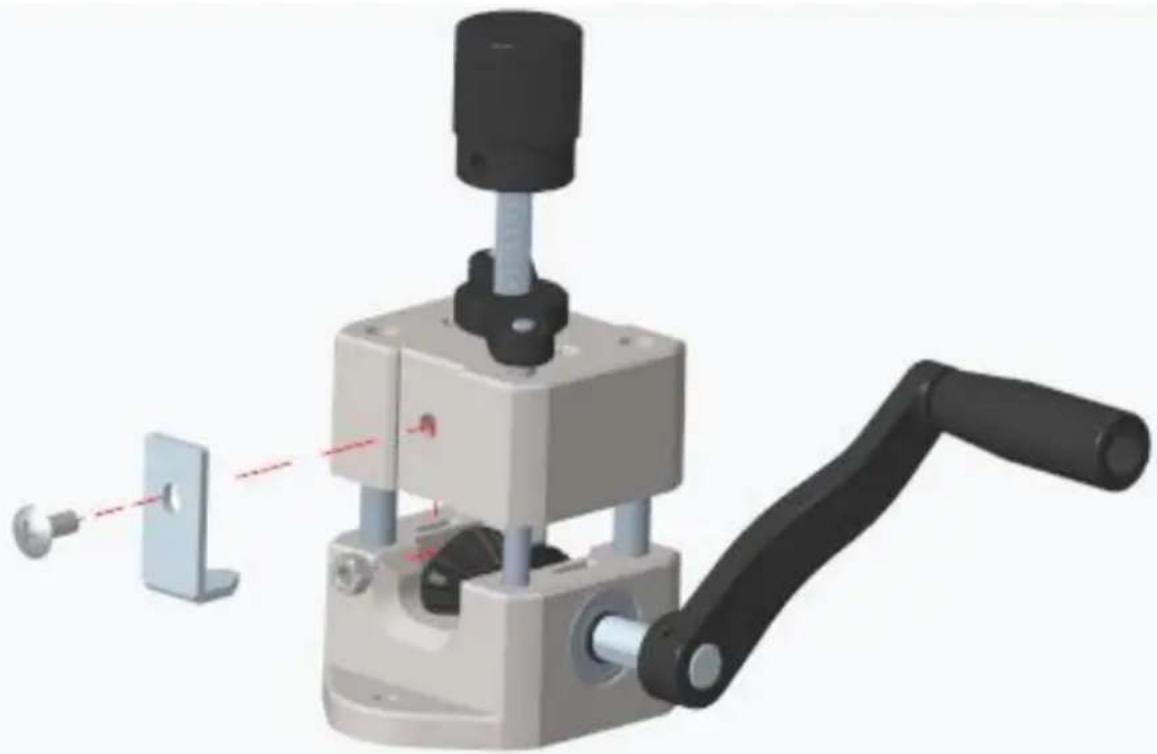

Tenez la poignée de la machine à dénuder et faites-la tourner lentement pour insérer le câble au milieu de l'entrée afin que la lame coupe la gaine du câble. Continuez à tourner la poignée jusqu'à ce que la gaine du câble soit complètement coupée. Ensuite, retirez la gaine du câble coupée, exposant le conducteur métallique intérieur. Remarque : lors du dénudage de câbles avec un diamètre de fil ≤ 5 mm, il est nécessaire d'installer une plaque de pression. Si le diamètre du câble est supérieur à 5 mm, il est nécessaire de retirer la plaque de pression et de fixer la machine. Procédez comme indiqué ci-dessous.

5. Répéter les opérations

Répétez l'opération autant de fois que nécessaire jusqu'à ce que le dénudage de tous les câbles soit terminé.

3. Attention

1. Fonctionnement sûr

Lorsque vous utilisez la mini-machine de dénudage manuelle de recyclage de câbles, assurez-vous de porter un équipement de protection approprié, tel que des gants et des lunettes de protection, pour vous protéger. Évitez tout contact direct avec les lames pour éviter les rayures ou les coupures.

2. Champ d'application

Cette machine à dénuder convient uniquement au dénudage de gaines de câbles et ne convient pas au dénudage d'autres matériaux. Ne l'utilisez pas pour peler du caoutchouc, du plastique ou d'autres matériaux non câblés.

3. Nettoyage et entretien

Après utilisation, veuillez nettoyer la machine à dénuder à temps pour éliminer la peau et les débris du câble résiduel. Rangez la machine à dénuder dans un endroit sec et aéré pour éviter la rouille ou l'endommagement des lames.

4. Conformité à la réglementation

Suivez strictement les procédures d'utilisation de ce manuel pour éviter tout dommage à l'équipement ou toute blessure corporelle causée par une utilisation illégale.

4. Dépannage

1. Mauvaises performances

Il peut s'agir de lames usées ou d'un mauvais réglage. Vérifiez l'état des lames et remplacez-les par des neuves si nécessaire. En même temps, réajustez l'espacement des lames et la profondeur de dénudage pour garantir que l'effet de dénudage réponde aux exigences.

2. Fonctionnement anormal de l'équipement

Il se peut que les pièces internes de l'équipement soient endommagées ou desserrées. Veuillez vérifier la connexion de chaque pièce de l'équipement ; si elle est desserrée ou endommagée, veuillez la réparer ou la remplacer à

temps.

Grâce au contenu ci-dessus, nous espérons vous aider à mieux utiliser la mini machine à dénuder manuelle de recyclage de câbles. Si vous avez des questions ou des confusions, n'hésitez pas à contacter notre équipe du service client.
