SD-003 - Spellafili Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Spelafili manuale
Marca	Vevor
Modello	SD-003
Utilizzo	Spelatura di cavi e fili usati per riciclo
Meccanismo	Manuale tramite rotazione della maniglia
Materiale della lama	Acciaio (stimato)
Diametro cavo compatibile	Fino a 5 mm con piastra di pressione, oltre senza piastra
Dimensioni (circa)	15 x 10 x 10 cm
Peso (circa)	0,5 kg
Alimentazione	Nessuna (manuale)
Funzioni principali	Spelatura rapida delle guaine, regolazione della profondità e della distanza della lama
Regolazione della lama	Vite di regolazione per distanza e profondità
Sicurezza	Indossare guanti e occhiali, evitare il contatto diretto con la lama
Pulizia	Pulire dopo l'uso, rimuovere residui di guaina
Conservazione	Luogo asciutto e aerato, evitare ruggine
Pezzi di ricambio	Lama di ricambio, piastra di pressione (incluse)
Riparabilità	Verificare i collegamenti, sostituire parti allentate o danneggiate
Assistenza tecnica	www.vevor.com/support
Garanzia	Certificato di garanzia elettronico incluso

Domande frequenti - SD-003 Vevor

Come regolare la lama?

Per regolare la lama, utilizzare le viti previste per regolare la distanza e la profondità di taglio in base al diametro del cavo. Iniziare allentando le viti, posizionare la lama, quindi serrare.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre guanti e occhiali di protezione. Evitare il contatto diretto con la lama per prevenire tagli.

Cosa fare se la macchina non pela correttamente?

Controllare lo stato della lama: se è usurata, sostituirla. Riregolare anche la distanza e la profondità in base al cavo.

Questa macchina è elettrica?

No, questa macchina è manuale. Funziona ruotando la maniglia a mano, senza bisogno di alimentazione elettrica.

Quale diametro di cavo si può pelare?

Per cavi di diametro ≤ 5 mm, utilizzare la piastra di pressione inclusa. Per diametri superiori, rimuovere la piastra.

Come pulire la macchina?

Dopo ogni utilizzo, pulire la macchina per rimuovere i residui di guaina. Utilizzare un panno asciutto o una spazzola morbida.

Dove posso trovare pezzi di ricambio?

Contattare il supporto tecnico Vevor tramite www.vevor.com/support per ordinare lame di ricambio o altri pezzi.

La lama è sostituibile?

Sì, la lama è sostituibile. In caso di usura, è possibile cambiarla seguendo le istruzioni del manuale.

Posso pelare altri materiali oltre ai cavi?

No, questa macchina è progettata solo per la spelatura delle guaine dei cavi. Non utilizzarla su gomma, plastica o altri materiali.

Come conservare la macchina?

Conservare la macchina in un luogo asciutto e aerato per evitare ruggine e danni alla lama.

MANUALE UTENTE SD-003 Vevor

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva un'interpretazione chiara del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo nuovamente in caso di aggiornamenti tecnologici o software del nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ISTRUZIONI

1. Profilo del prodotto

1. La mini macchina spelafili manuale per il riciclaggio dei cavi è un dispositivo meccanico appositamente progettato per spelare fili e cavi o scarti. Struttura compatta, facile da usare, adatta a famiglie, piccole officine di riparazione, appassionati di elettronica e altre occasioni di riciclaggio di cavi su piccola scala. Tramite il funzionamento manuale, la guaina del cavo può essere rapidamente ed efficacemente spelata per esporre il conduttore metallico interno, il che è comodo per il successivo recupero e lavorazione.

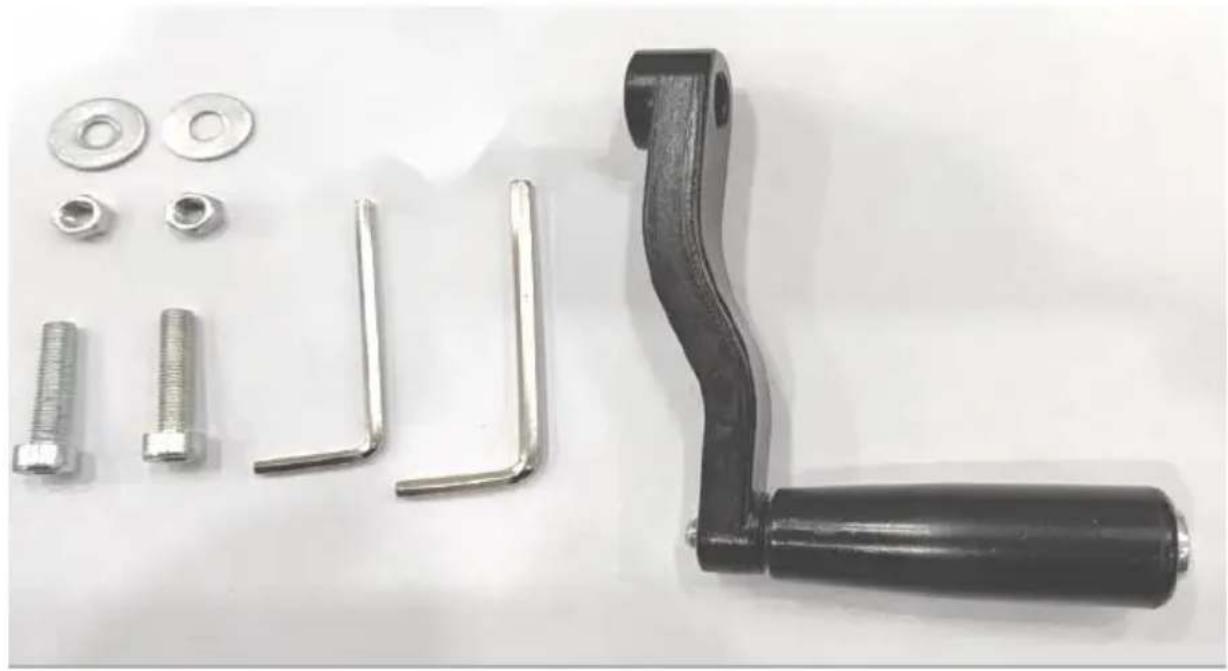

2. Una borsa per gli accessori

1. Preparazione all'operazione

Prima di utilizzare la Mini Cable Recovery Manual Stripper, assicurarsi di aver letto e compreso il presente manuale. Controllare che le varie parti della macchina spelafili siano intatte, in particolare che la lama sia affilata; se usurata o danneggiata, sostituirla tempestivamente. Allo stesso tempo, assicurarsi che l'area di lavoro sia pulita e in ordine per evitare che interferiscano con le operazioni.

2. Regolare la lama

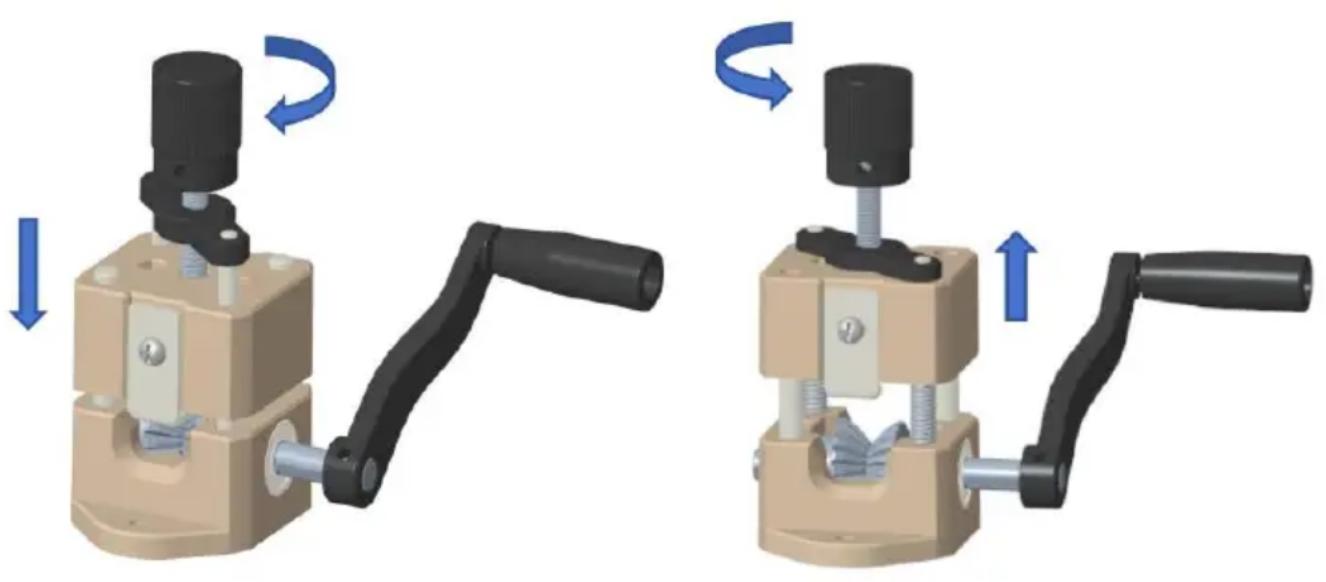

Come mostrato nella figura sottostante, regolare la spaziatura delle lame e la profondità di spelatura della macchina spelafili in base al diametro del materiale del cavo da spelare. I cavi più piccoli utilizzano spaziatura e profondità minori, mentre i cavi più grandi utilizzano spaziatura e profondità maggiori. Assicurarsi che la lama tagli con precisione la guaina del cavo, evitando al contempo di danneggiare i conduttori metallici interni.

Fissare il cavo da spelare al centro dell'ingranaggio della macchina spelafili per evitare che scivoli o tremi. Ciò contribuisce a garantire stabilità e precisione nel processo di spelatura.

4. Peeling manuale

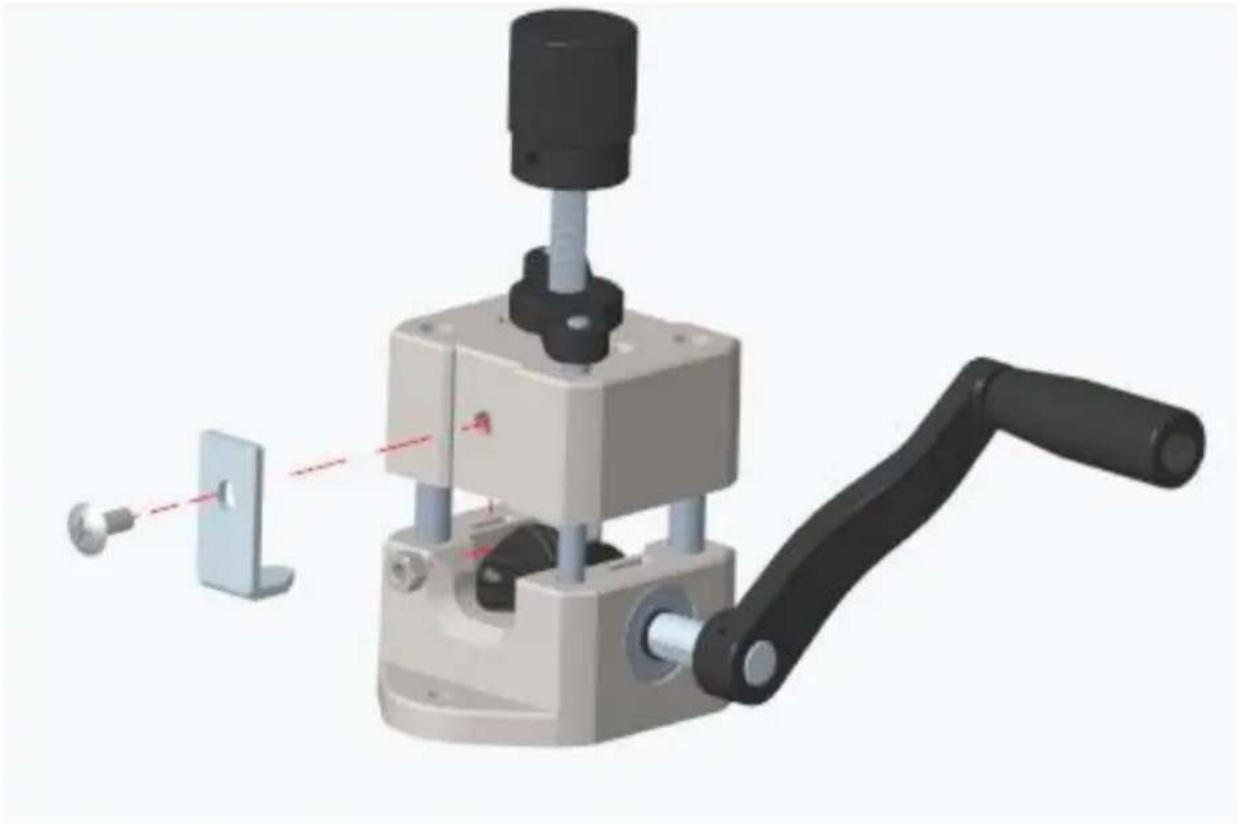

Tenere la maniglia della macchina spelafili e ruotarla lentamente per inserire il cavo al centro dell'ingresso in modo che la lama tagli la guaina del cavo. Continuare a ruotare la maniglia fino a quando la guaina del cavo non è completamente tagliata. Quindi, rimuovere la guaina del cavo tagliata, esponendo il conduttore metallico interno. Nota: quando si spelano cavi con un diametro del filo ≤ 5mm, è necessario installare una piastra di pressione. Quando il diametro del cavo è superiore a 5mm, è necessario rimuovere la piastra di pressione e fissare la macchina. Operare come mostrato di seguito.

5. Ripetere le operazioni

Ripetere se necessario fino al completamento della spellatura di tutti i cavi.

3. Attenzione

1. Funzionamento sicuro

Durante l'utilizzo della mini macchina spelafili manuale per il

riciclaggio dei cavi, assicurarsi di indossare dispositivi di protezione adeguati, come guanti e occhiali, per proteggersi. Evitare il contatto diretto con le lame per evitare graffi o tagli.

2. Ambito di applicazione

Questa macchina spelafili è adatta solo per la spellatura della guaina dei cavi e non per la spellatura di altri materiali. Non utilizzarla per spellare gomma, plastica o altri materiali diversi dai cavi.

3. Pulizia e manutenzione

Dopo l'uso, pulire per tempo la macchina spelafili per rimuovere i residui di guaina e detriti dal cavo. Conservare la macchina spelafili in un luogo asciutto e ventilato per evitare ruggine o danni alle lame.

4. Rispetto delle normative

Attenersi scrupolosamente alle procedure operative descritte nel presente manuale per evitare danni all'apparecchiatura o lesioni personali causati da un utilizzo non consentito.

4. Risoluzione dei problemi

1. Scarsa prestazione

Potrebbe trattarsi di lame usurate o di una regolazione non corretta. Controllare le condizioni della lama e, se necessario, sostituirla con una nuova. Allo stesso tempo, regolare nuovamente la spaziatura delle lame e la profondità di spogliatura per garantire che l'effetto di spogliatura soddisfi i requisiti.

2. Funzionamento anomalo dell'apparecchiatura

È possibile che le parti interne dell'apparecchiatura siano danneggiate o allentate. Controllare il collegamento di ogni parte dell'apparecchiatura; se sono allentate o danneggiate, ripararle o sostituirle in tempo.

Attraverso i contenuti sopra riportati, speriamo di aiutarti a utilizzare al meglio la mini macchina spelafili manuale per il riciclaggio dei cavi. In caso di domande o dubbi, non esitare a contattare il nostro team del servizio

clienti.

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR
