Y-001-2L - Maszyna do ściągania izolacji Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do ściągania izolacji
Marka	Vevor
Model	Y-001-2L
Zakres ściągania izolacji	Φ1,5 mm do 40 mm
Wymiary	Dł. 47 cm × szer. 21 cm × wys. 29 cm
Waga	22,2 kg
Zasilanie	Ręczne (bez zasilania elektrycznego)
Zastosowanie	Ściąganie izolacji z drutów miedzianych jedno- lub dwużyłowych
Typ kompatybilnych przewodów	Przewody okrągłe i płaskie
Materiał ostrzy	Stal
Regulacja głębokości cięcia	Za pomocą uchwytów M12 po stronie wejściowej
System podawania	Ręczny, jeden kawałek na raz
Konserwacja ostrzy	Polerowanie kamieniem olejowym w przypadku stępienia
Konserwacja sprężyn	Sprawdzenie i dokręcenie w przypadku poluzowania
Rozwiązywanie problemów	Regulacja odstępu między osiami do 0,3-0,6 mm
Zawartość dostawy	Instrukcja, rękawice, koło zamachowe, klucz imbusowy, uchwyt regulacyjny
Bezpieczeństwo	Przeczytać instrukcję obsługi przed użyciem
Gwarancja	Elektroniczny certyfikat serwisowy i gwarancyjny (www.vevor.com/support)
Kolor	Metaliczny szary
Materiał ramy	Stal

Często zadawane pytania - Y-001-2L Vevor

Jaki jest zakres ściągania izolacji maszyny Vevor Y-001-2L?

Maszyna może ściągać izolację z przewodów o średnicy Φ1,5 mm do 40 mm, zarówno okrągłych, jak i płaskich.

Jak wyregulować głębokość cięcia?

Użyj uchwytów M12 znajdujących się po stronie wejściowej. Dokręć lub poluzuj je, aby wyregulować nacisk ostrzy na przewód.

Co zrobić, jeśli druty miedziane nie są prawidłowo pozbawione izolacji?

Sprawdź: ① regulację uchwytów M12, ② położenie przewodu podczas podawania, ③ naostrzenie ostrzy (polerowanie kamieniem olejowym), ④ odstęp między osiami (powinien wynosić 0,3-0,6 mm, jeśli średnica jest zbyt mała).

Jak konserwować ostrza maszyny?

Jeśli ostrza są stępione, wypoleruj je kamieniem olejowym. Upewnij się, że są dobrze naostrzone, aby zapewnić czyste cięcie.

Jak rozwiązać problem zablokowania przewodów w osiach?

Jeśli przewody się blokują, sprawdź: ① czy sprężyny kół dociskowych są zbyt mocno dokręcone (poluzuj je), ② czy na przewodach jest zbyt dużo oleju (wytrzyj je).

Co zrobić, jeśli ostrza są pochylone?

Sprawdź, czy centralny mechanizm regulacyjny jest poluzowany. Wyreguluj centrowanie i śruby z każdej strony, aby wyrównać ostrza.

Jak wybrać odpowiedni otwór podawczy dla kabla?

Wybierz otwór podawczy, którego średnica odpowiada średnicy kabla. Grube kable wkłada się do dużych otworów, małe do małych, a kable płaskie do otworów płaskich.

Jakie rodzaje przewodów można pozbawić izolacji za pomocą tej maszyny?

Maszyna ściąga izolację z drutów miedzianych jedno- lub dwużyłowych, a także przewodów okrągłych i płaskich w podanym zakresie średnic.

Jakie akcesoria są dostarczane z maszyną?

Dostawa obejmuje: instrukcję obsługi, rękawice, koło zamachowe, klucz imbusowy i uchwyt regulacyjny.

Gdzie znaleźć pomoc techniczną dla tego produktu?

Odwiedź stronę www.vevor.com/support w celu uzyskania elektronicznego certyfikatu serwisowego i gwarancyjnego.

INSTRUKCJA OBSŁUGI Y-001-2L Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

MASZYNA DO ŚCIĄGANIA IZOLACJI Z PRZEWODÓW INSTRUKCJA OBSŁUGI

MODELE: Y-001-2L

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawiają szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

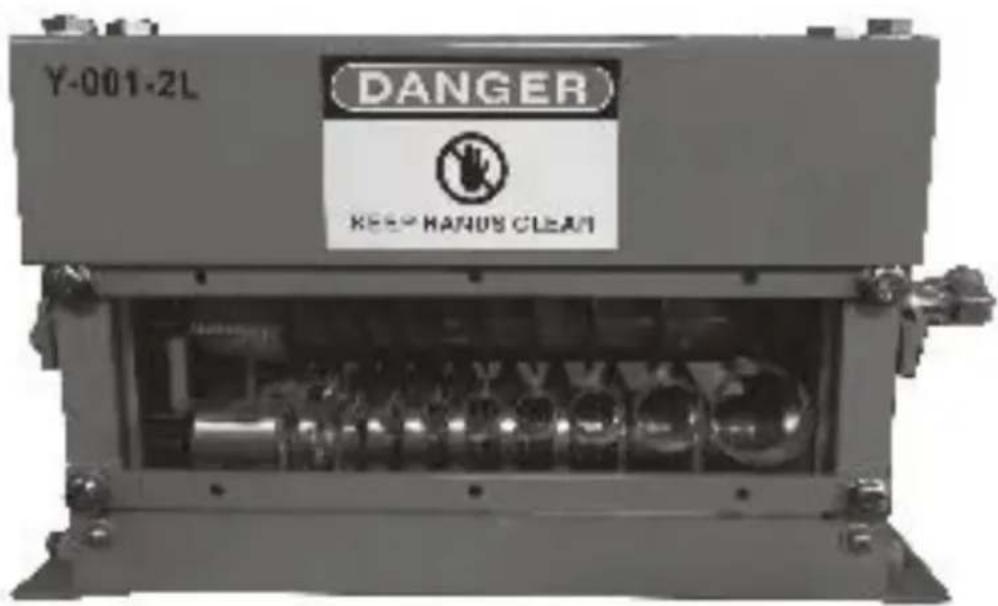

MODELE: Y-001-2L

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

INSTRUKCJE

Zakres ściągania izolacji z przewodów: Φ1,5 mm\~ 40 mm

Ta maszyna jest łatwa w obsłudze i wygodna do przenoszenia, może przetwarzać pojedynczy drut miedziany, drut miedziany z dwoma rdzeniami.

Wymiary: Dł. 47 cm × szer. 21 cm × wys. 29 cm

Waga : 22,2 kg

Należy pamiętać, że w rzeczywistym użytkowaniu mogą występować drobne błędy

1. Porównać średnice kabli/drutów z otworami podającymi w maszynie podającej kable/druty pojedynczo. Przed podaniem kabli/drutów należy odciąć ich końcówki, aby uniknąć powstania szczelin między ostrzami.
2. Jeśli po stronie wyjściowej nacięcia na kablach/przewodach są zbyt głębokie, sprawdź poniższe punkty: ① Wyreguluj uchwyty po stronie wejściowej, dokręcając lub poluzowując je (uchwyty M12). ② Sprawdź, czy kable/przewody są prawidłowo umieszczone podczas podłączania. ③ Upewnij się, że ostrza są ostre; jeśli nie, wypoleruj je kamieniem olejowym.
3. Jeśli po stronie wyjściowej widać, że plastik (PCW) został zerwany, ale nie można usunąć przewodów miedzianych, sprawdź poniższe 4 punkty: ① Wypoleruj oś górną kamieniem olejowym. ② Sprawdź, czy sprężyny są luźne; jeśli tak, dokręć je, aby je naprężyć.

③ Średnica kabli/przewodów jest zbyt mała; należy dostosować odległość między osiami do 0,3–0,6 mm. ④ Jeśli kable/przewody, z których chcesz zdjąć izolację, są gorące, nie można również zdjąć izolacji z przewodów miedzianych.

1. Jeśli kable/przewody są zablokowane w osiach, sprawdź poniższe punkty:

① Jeżeli sprężyny na kółkach prasy są zbyt ciasne, należy je poluzować. ② Na kablach/przewodach znajduje się zbyt dużo oleju; należy go wytrzeć.

1. Jeżeli zauważysz, że ostrza są przechylone:

① Sprawdź, czy regulator środka nie został poluzowany. ② Wyreguluj centrowanie i śrubę z dwóch jego stron.

Upewnij się, że średnica kabli/przewodów jest taka sama jak średnica otworów doprowadzających: duże kable/przewody w dużych otworach doprowadzających, małe kable/przewody w małych otworach doprowadzających, a płaskie kable/przewody w płaskich otworach doprowadzających.

Produkt zawiera następujące elementy: instrukcję obsługi, rękawice, pokrętło, śrubę sześciokątną i uchwyt regulacyjny.

Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

MODEL: Y-001-2L
