Y-001-2L - Pelacables Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina pelacables
Marca	Vevor
Modelo	Y-001-2L
Rango de pelado	Φ1,5 mm a 40 mm
Dimensiones	L 47 cm × l 21 cm × H 29 cm
Peso	22,2 kg
Alimentación	Manual (sin alimentación eléctrica)
Uso	Pelar cables de cobre de uno o dos núcleos
Tipo de cables compatibles	Cables redondos y planos
Material de las cuchillas	Acero
Ajuste de la profundidad de corte	Mediante manijas M12 en el lado de entrada
Sistema de alimentación	Manual, una pieza a la vez
Mantenimiento de las cuchillas	Pulido con piedra de aceite si están desafiladas
Mantenimiento de los resortes	Verificación y apriete si están flojos
Solución de problemas	Ajuste del espacio entre los ejes a 0,3-0,6 mm
Contenido del envío	Manual, guantes, volante, llave hexagonal, manija de ajuste
Seguridad	Lea el manual de instrucciones antes de usar
Garantía	Certificado de asistencia y garantía electrónica (www.vevor.com/support)
Color	Gris metalizado
Material del chasis	Acero

Preguntas frecuentes - Y-001-2L Vevor

¿Cuál es el rango de pelado de la máquina Vevor Y-001-2L?

La máquina puede pelar cables de un diámetro de Φ1,5 mm a 40 mm, ya sean redondos o planos.

¿Cómo ajustar la profundidad de corte?

Utilice las manijas M12 situadas en el lado de entrada. Apriételas o aflójelas para ajustar la presión de las cuchillas sobre el cable.

¿Qué hacer si los cables de cobre no se pelan correctamente?

Verifique: ① el ajuste de las manijas M12, ② la posición del cable al alimentarlo, ③ el afilado de las cuchillas (pulir con una piedra de aceite), ④ el espacio entre los ejes (debe ser de 0,3-0,6 mm si el diámetro es demasiado pequeño).

¿Cómo mantener las cuchillas de la máquina?

Si las cuchillas están desafiladas, púlelas con una piedra de aceite. Asegúrese de que estén bien afiladas para un corte limpio.

¿Cómo resolver el bloqueo de los cables en los ejes?

Si los cables se bloquean, verifique: ① si los resortes de las ruedas de presión están demasiado apretados (aflójelos), ② si hay demasiado aceite en los cables (límpielos).

¿Qué hacer si las cuchillas están inclinadas?

Verifique si el dispositivo de ajuste central está flojo. Ajuste el centrado y los tornillos de cada lado para realinear las cuchillas.

¿Cómo elegir el orificio de alimentación correcto para un cable?

Seleccione un orificio de alimentación cuyo diámetro corresponda al del cable. Los cables grandes van en los agujeros grandes, los pequeños en los pequeños, y los cables planos en los agujeros planos.

¿Qué tipos de cables se pueden pelar con esta máquina?

La máquina pela cables de cobre de uno o dos núcleos, así como cables redondos y planos dentro del rango de diámetro indicado.

¿Qué accesorios se incluyen con la máquina?

El envío incluye: manual de uso, guantes, volante, llave hexagonal y manija de ajuste.

¿Dónde encontrar soporte técnico para este producto?

Visite el sitio www.vevor.com/support para el certificado de asistencia y garantía electrónica.

MANUAL DE USUARIO Y-001-2L Vevor

MÁQUINA PELACABLE MANUAL DEL USUARIO

MODELO: Y-001-2L

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas con nosotros en comparación con las principales marcas líderes, y no significa necesariamente cubrir todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado, cuando realiza un pedido con nosotros, si realmente está obteniendo un ahorro medio en comparación con las principales marcas líderes.

MODELO: Y-001-2L

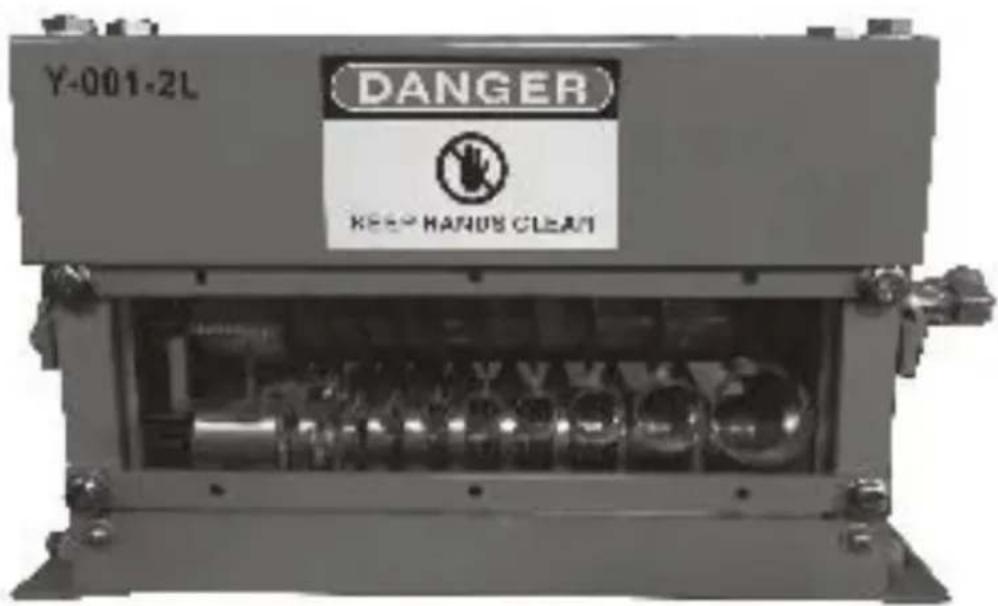

(La imagen es solo de referencia, consulte el objeto real)

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INSTRUCCIONES

Rango de pelado de cables: Φ1,5 mm ~ 40 mm

Esta máquina es fácil de operar y cómoda de transportar, puede procesar cables de cobre de un solo núcleo y cables de cobre de dos núcleos. Medidas: L47cm × W21cm × H29cm

Peso: 22,2 kg

Tenga en cuenta que habrá algunos pequeños errores en el uso real.

1. Compare los diámetros de los cables/alambres con los orificios de alimentación de la máquina y alimente los cables/alambres una pieza a la vez. Antes de alimentar los cables/alambres, corte la cabeza de los cables/alambres para evitar que se formen espacios en las cuchillas.
2. En el lado de salida, si los cortes en los cables son demasiado profundos, verifique los siguientes puntos:

① Ajuste las manijas en el lado de entrada, atorníllelas o aflójelas. (Manijas M12) ② Verifique que los cables/alambres estén en la posición correcta al introducirlos. ③ Asegúrese de que las cuchillas estén afiladas; si no, púlalas con piedra de aceite.

1. En el lado de salida, si ve que el plástico (PVC) ha sido pelado y los cables de cobre no se pueden quitar, verifique los siguientes 4 puntos:

① Pulir el eje de la parte superior con la piedra de aceite. ② Verifique si los resortes están flojos; si es así, atorníllelos para apretarlos. ③ El diámetro de los cables/alambres es demasiado pequeño; ajuste el

espacio entre los dos ejes a 0,3-0,6 mm.

④ Si los cables o alambres que desea pelar están calientes, tampoco podrá pelar los cables de cobre.

1. Si los cables están bloqueados en los ejes, verifique los siguientes puntos:

① Si los resortes de las ruedas de prensa están demasiado apretados, aflójelos. ② Hay demasiado aceite en los cables/alambres; límpielo.

1. Si ve las cuchillas inclinadas:

① Verifique si el ajustador central está aflojado. ② Ajuste el centrado y ajuste los tornillos de los dos lados del mismo.

Asegúrese de que el diámetro de los cables/alambres sea similar a los orificios de alimentación: cables/alambres grandes en orificios de alimentación grandes, cables/alambres pequeños en orificios de alimentación pequeños y cables/alambres planos en orificios de alimentación planos.

Este producto viene con los siguientes elementos: manual, guantes, volante, tornillo hexagonal y manija de ajuste.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
