Producttype	Elektrische kabelstripmachine van aluminiumlegering
Merk	Vevor
Model	SMS-002
Afmetingen (L × B × H)	236 × 166 × 295 mm
Gewicht	9 kg
Vermogen	0,40 kW
Stripbereik (diameter)	1,5 tot 40 mm (draden zonder metalen pantser of siliconenmantel)
Motortype	Gelijkstroommotor met koolborstels (aluminium behuizing)
Snelheid	Continu elektronische regeling
Mes	Staal, in hoogte verstelbaar
Lichaamsmateriaal	Aluminiumlegering
Inbegrepen accessoires	Inbussleutels 4#, 5#, 6# ; bouten M8×35 (4) ; moeren (5) ; ringen D8 (4) ; koolborstels (2) ; handschoenen (1) ; zekering (1)
Belangrijkste functies	De mantel van draden en kabels strippen om koper of aluminium te recyclen
Onderhoud en reiniging	Haal de machine los voordat u deze schoonmaakt; verwijder resten van de mantel; bewaar op een droge, geventileerde plaats
Veiligheid	Draag handschoenen en een veiligheidsbril; raak het mes niet aan terwijl het draait; buiten bereik van kinderen houden
Onderdelen en repareerbaarheid	Koolborstels en zekering vervangbaar; mes verwisselbaar; technische ondersteuning via vevor.com/support
Algemene informatie	Gebruik voor gezin, kleine werkplaatsen, elektronica-enthousiastelingen; niet geschikt voor het strippen van rubber, plastic of andere materialen

Veelgestelde vragen - SMS-002 Vevor

Wat is het stripbereik van de Vevor SMS-002?

De machine kan kabels strippen met een diameter van 1,5 tot 40 mm, op voorwaarde dat ze niet zijn bedekt met een metalen pantser of siliconenmantel.

Hoe stel ik het mes in voor optimaal strippen?

Pas de hoogte van het mes aan met de stelschroef van de M16 plastic handgreep. Het mes moet de mantel snijden zonder de koperkern te beschadigen. Het midden van het mes moet uitgelijnd zijn met het midden van de V-groef tussen de tandwielen.

Kan de machine kabels strippen met een diameter groter dan 20 mm?

Ja, voor kabels met een diameter groter dan 20 mm is het nodig om het tandwiel los te draaien voordat u ze invoert.

Welke accessoires worden bij de machine geleverd?

De set bevat: inbussleutels 4#, 5#, 6#; bouten M8×35 (4); moeren (5); ringen D8 (4); koolborstels (2); handschoenen (1); zekering (1).

Wat te doen als de machine niet start?

Controleer eerst de zekering door deze uit het bedieningspaneel te halen. Als deze is doorgebrand, vervang deze dan door een zekering met dezelfde specificaties. Zorg er ook voor dat de voeding is aangesloten.

Hoe onderhoud ik de stripmachine?

Reinig na elk gebruik de resten van de mantel en bewaar de machine op een droge, geventileerde plaats. Haal altijd de stekker uit het stopcontact voordat u schoonmaakt.

Is het mogelijk om de messen te vervangen?

Ja, de messen zijn vervangbaar. Als de mesrand niet meer scherp is, bestel dan een nieuw mes bij de fabrikant.

Welke veiligheidsmaatregelen moet ik nemen?

Draag handschoenen en een veiligheidsbril. Raak het mes nooit aan tijdens het gebruik. Houd de machine buiten bereik van kinderen. Controleer regelmatig de staat van het stroomsnoer.

Waar vind ik technische ondersteuning of de garantie?

Raadpleeg de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

Welke soorten kabels kunnen niet met deze machine worden gestript?

Deze machine is niet geschikt voor het strippen van kabels met metalen pantser of siliconenmantel. Het is alleen ontworpen voor standaard elektrische kabels.

GEBRUIKSAANWIJZING SMS-002 Vevor

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

Lees de gebruiksaanwijzing zorgvuldig door.

INSTRUCTIES

1ÿProductintroductie

Dit product is een soort elektrische kleine kabelherstelstripmachine,

de machine heeft een aluminium behuizing, de motor is een aluminium DC-behuizing koolborstelmotor, de machinestructuur is licht, delicaat, mooi, gemakkelijk te dragen, gemakkelijk te bedienen. Geschikt voor gezinnen, kleine reparatiewerkplaatsen, elektronicaenthousiastelingen, enz., de machine wordt gebruikt om snel en

de buitenste schil van draden en kabels efficiënt verwijderen en de kale delen recyclen koperdraden of aluminiumdraden en kunststof van de buitenhuid.

2. Producteigenschappen:

1. Compact formaat, eenvoudig te bedienen.
2. Gebruik een traploos elektrisch ontwerp voor snelheidsregeling, verbeter het werk efficiëntie.
3. Verstelbaar stripmes, geschikt voor verschillende kabelspecificaties.
4. Het lichaam is uitgerust met een aanpassingsschaal, wat meer is Gemakkelijk aan te passen aan verschillende kabelspecificaties.

3. Veiligheidsmaatregelen:

1. Lees de instructies zorgvuldig door voordat u het product gebruikt, zodat u zeker weet dat u het op de juiste manier gebruikt. operatie.
2. Raak het mes of de kabel die wordt gestript niet met uw handen aan terwijl de machine werkt.
3. Zorg ervoor dat de kabels correct zijn geplaatst om schade te voorkomen aan de machine als gevolg van onjuiste bediening.
4. Controleer regelmatig de draden en stekkers van de machine om er zeker van te zijn dat er is geen slijtage of schade.
5. Gebruik en bewaar het apparaat buiten bereik van kinderen.

4ÿSpecificaties

Naam	Model	Afmetingen (mm) (L*B*H)	Gewicht (kg)	Stroom (kW)	Stripbereik (diameter/mm)
Aluminium legering elektrische stripmachine	SMS-002 236×166×295		9	0,40	ÿ1,5~ÿ40(Draden en kabels zal niet worden gedekt met metalen pantser of siliconen omhulsel.)

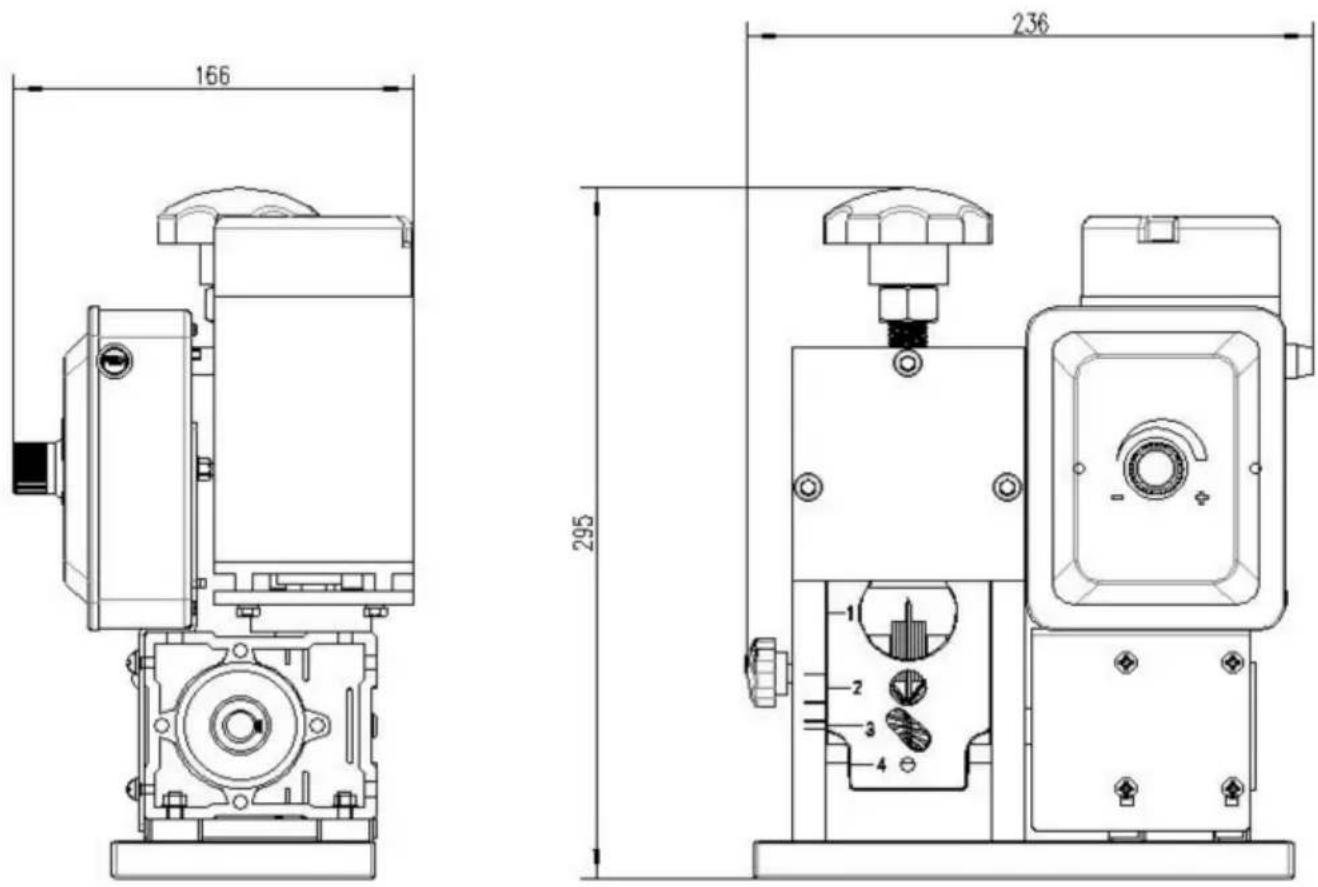

1. Uiterlijk

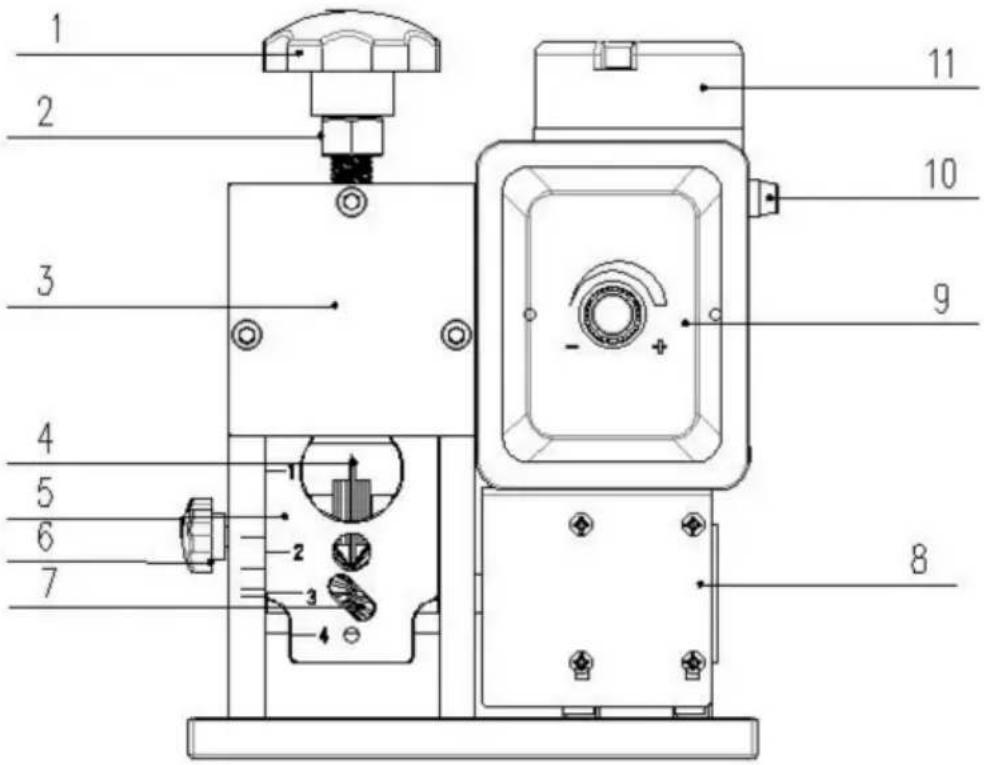

2. Belangrijkste componenten

1: M16 kunststof handgreep afstelschroef
2: M16 Schroefborgmoer 8: Reductiemiddel
3: Paneel
4: Blad
5: Ingangsbord
6: Vergrendelingsschroef van de voedingsplaat

7: Schroefvormige tandwieloverbrenging

9: Schakelsnelheidsregelpaneel
10: Stroomzekering
11: DC-koolborstelmotor

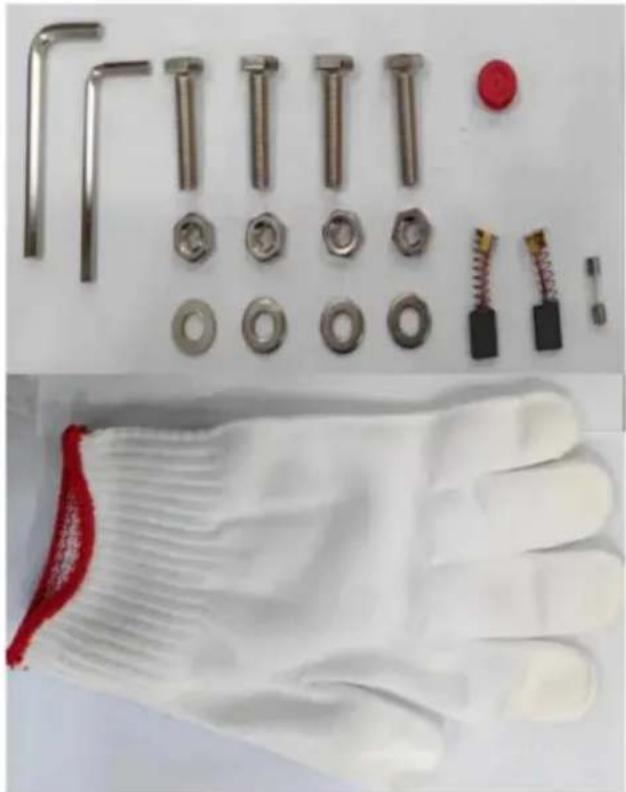

3.SMS-002 accessoires

Kitdetails:

4#Inbussleutel--- 1

5#Inbussleutel--- 1

6#Inbussleutel--- 1

M8 x 35 zeskantbout - 4

Kunststof uitlaatmoer voor reductiekast --1

M8 moer -- 4

D8 Vlakke ring -- 4

Koolborstel -- 2

Handschoenen--1

Zekering--1

4.SMS-002 Instructie:

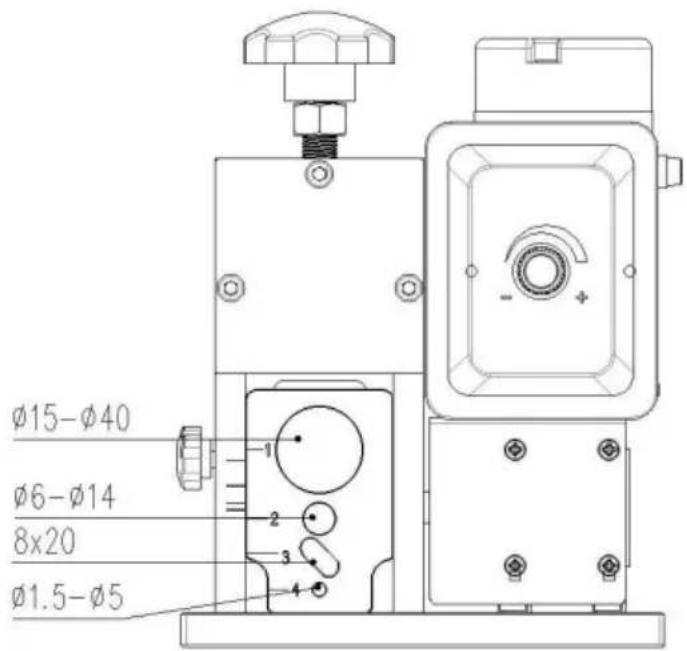

(1) Selecteer het overeenkomstige draadinvoergat op basis van de diameter van de draad (zoals weergegeven in de onderstaande afbeelding)

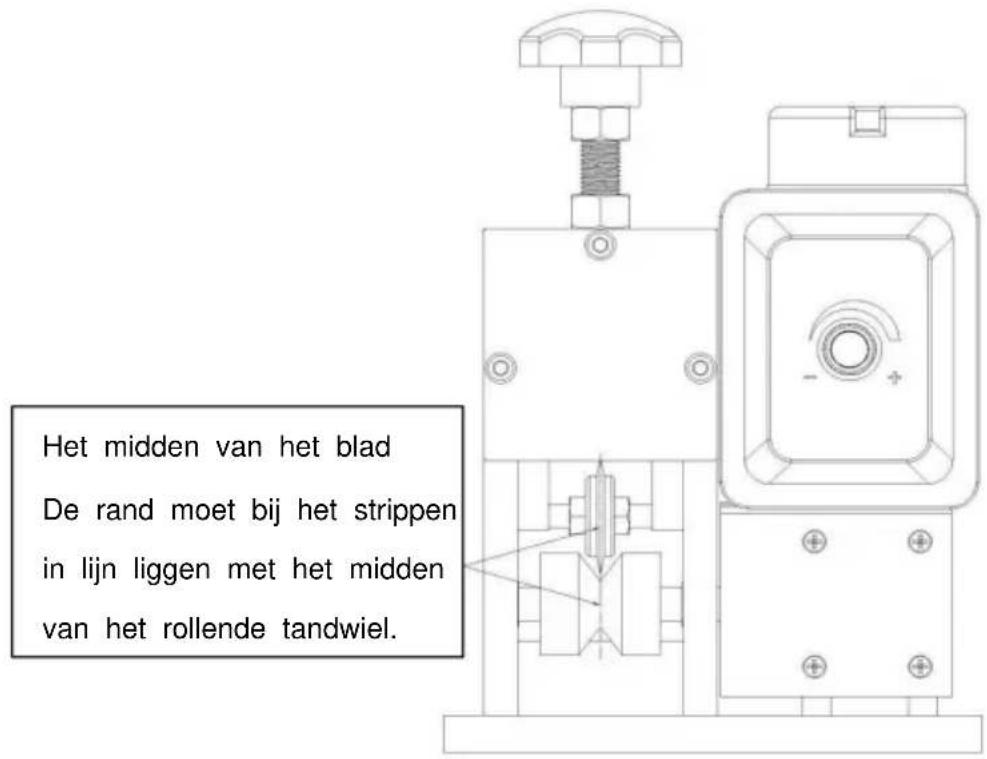

(2): Het midden van de snijkant van het mes moet in lijn liggen met het midden van de V-g (de groef gevormd tussen twee rollende tandwielen) bij het strippen. (zoals hieronder weergegeven)

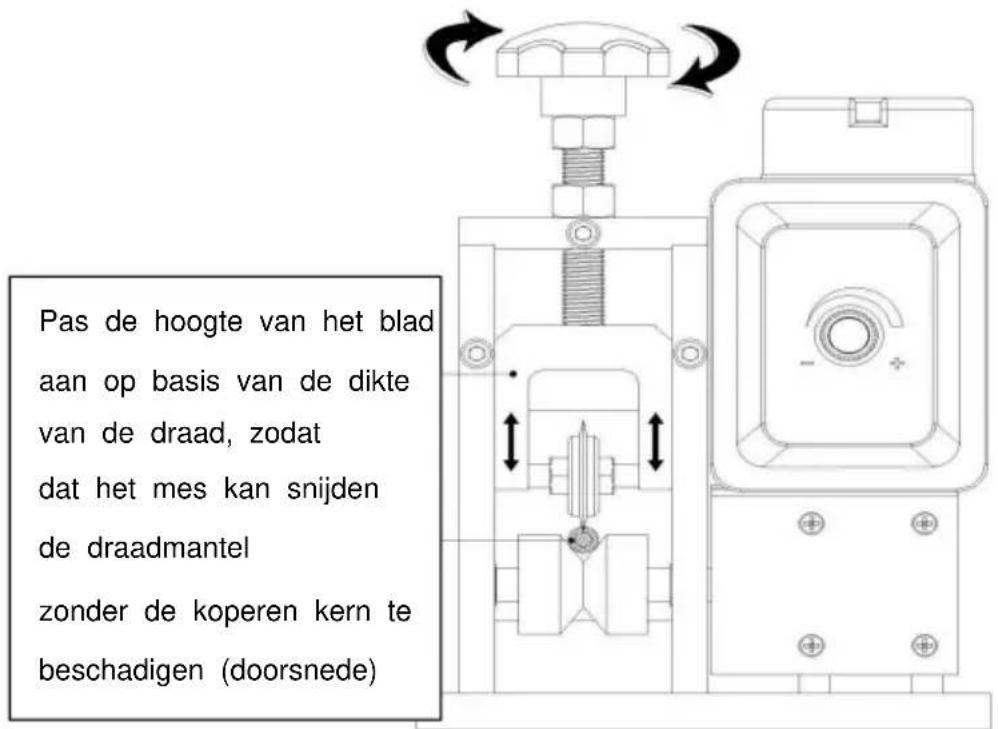

(3) Pas de hoogte van het mes aan, zodat het mes de draadmantel kan doorsnijden zonder de koperen kern te beschadigen (zoals weergegeven in de onderstaande afbeelding).

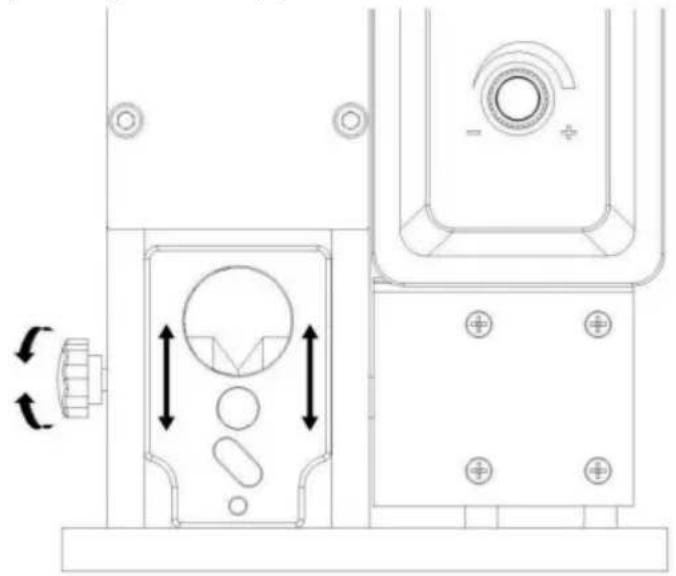

(4) Pas bij het strippen van de draad de hoogte van de draadinvoerplaat aan op basis van de dikte van de draad (bij dikke draad en harde draad moet het draadinvoergat over het algemeen hoog zijn, terwijl bij zachte draad en dunne draac het draadinvoergat naar beneden moet zijn gericht), zodat de draad niet gemakkelijk excentrisch kan lopen bij het strippen van de draad.

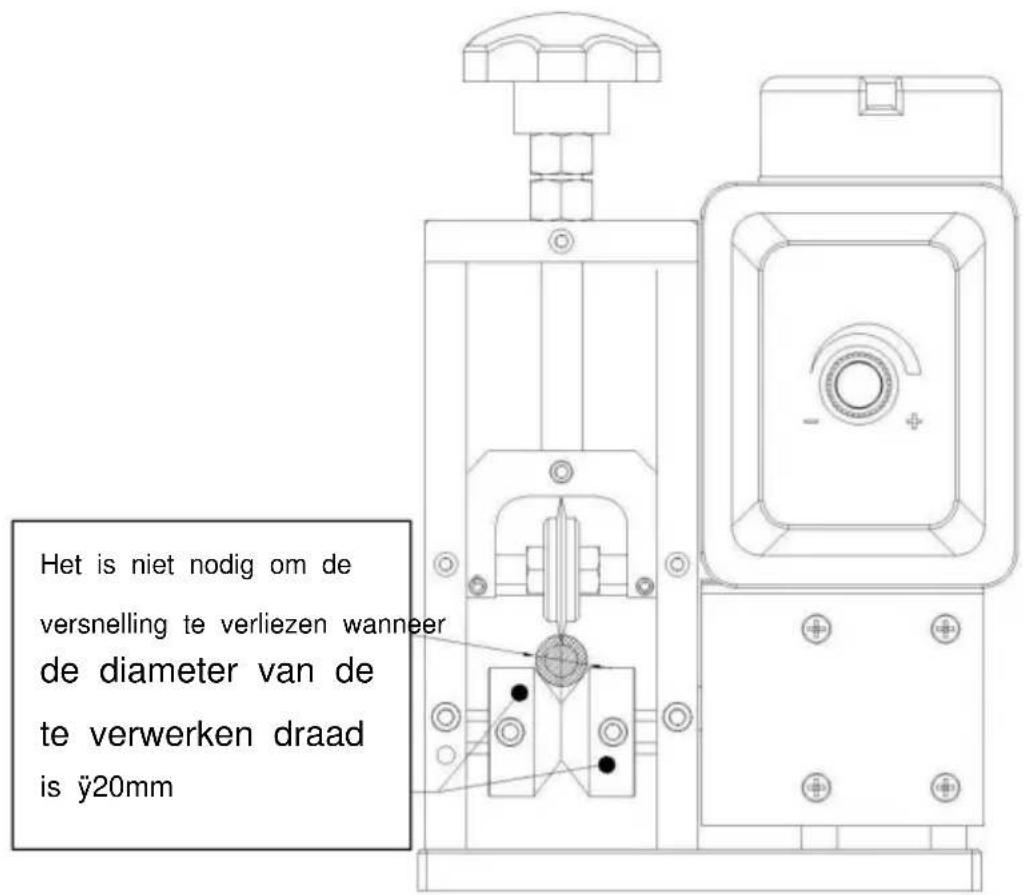

(5): Wanneer de diameter van de te verwerken draad 20 mm is

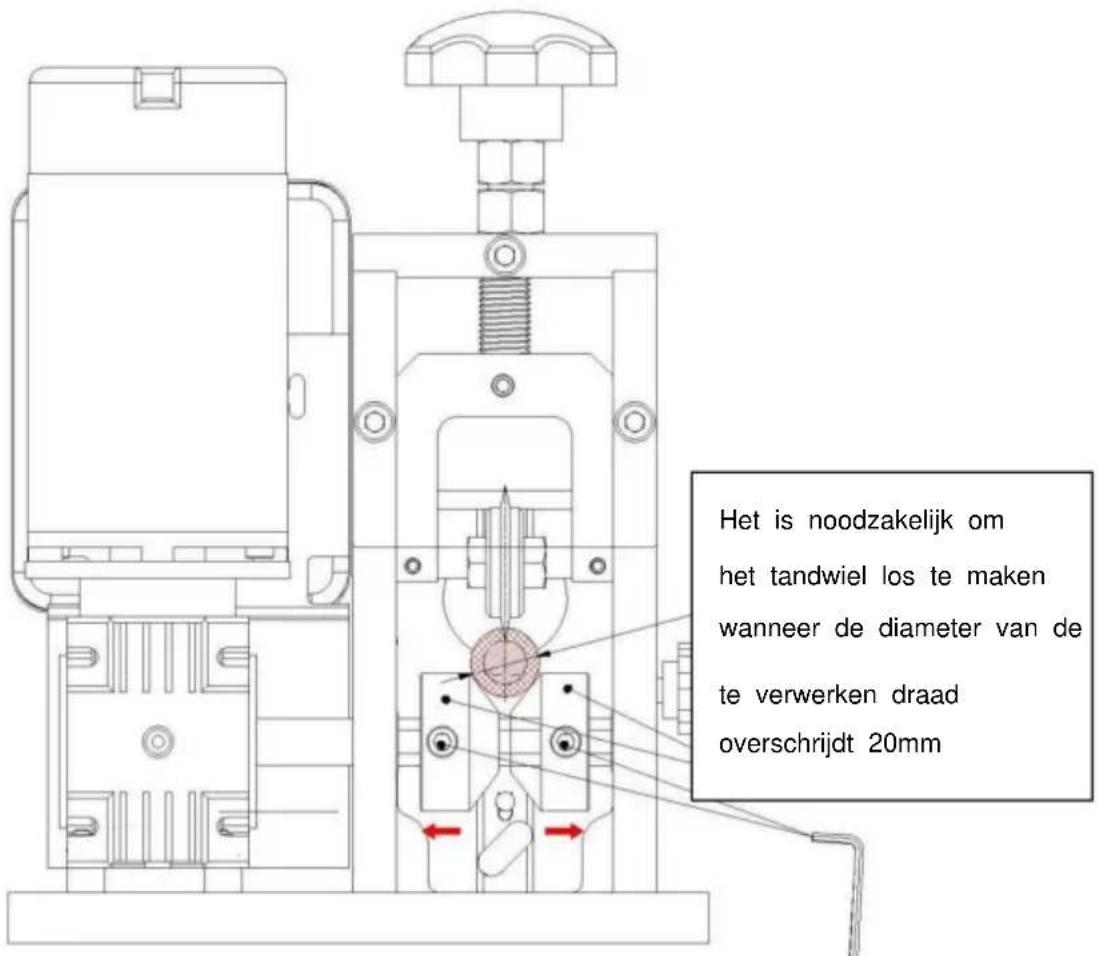

(6)Wanneer de draaddiameter groter is dan 20 mm

5ÿ Aandacht

1 Veilige bediening

Draag bij het bedienen van de mini-kabelrecycling-handstripmachine altijd de juiste beschermende uitrusting, zoals handschoenen en een veiligheidsbril, om uzelf te beschermen. Vermijd direct contact met de messen om krassen of snijwonden te voorkomen.

2 Toepassingsgebied Deze

stripmachine is uitsluitend geschikt voor het strippen van kabelmantels en niet voor het strippen van andere materialen. Gebruik de machine niet voor het strippen van rubber, kunststof of andere materialen die geen kabel zijn.

3 Reiniging en onderhoud

Let op: Zorg ervoor dat u de stroomtoevoer tijdens het schoonmaken en onderhoud!

Maak de stripmachine na gebruik tijdig schoon om resten te verwijderen kabelhuid en vuil. Bewaar de stripmachine op een droge, geventileerde plaats op een plaats waar roest of schade aan de messen wordt voorkomen.

4 Naleving van regelgeving

Volg de bedieningsprocedures in deze handleiding strikt op om ongelukken te voorkomen. schade aan apparatuur of persoonlijk letsel veroorzaakt door illegale bediening.

6. Problemen oplossen

Als de stripmachine er niet in slaagt de draad te strippen tijdens het strippen proces, kunnen er verschillende redenen zijn:

(i) De diameter van de gestripte draad is te klein (de diameter van de de te behandelen draad mag niet dunner zijn dan 1,5 mm (inclusief de buitenste huid)
(ii) Het midden van het blad en het midden van de V-groef gevormd door de twee rollende tandwielen staan niet op één lijn

(iii) Als de snijkant van het mes niet scherp is, vervang het dan door een nieuw mes.

Steek uw hand niet in de machine als deze draait (zorg ervoor dat u Stop eerst de machine, druk op de stopknop en controleer en debug vervolgens en los problemen met de machine op). Raak de snijkant niet rechtstreeks aan met uw hand om te voorkomen dat u het handvat doorsnijdt.

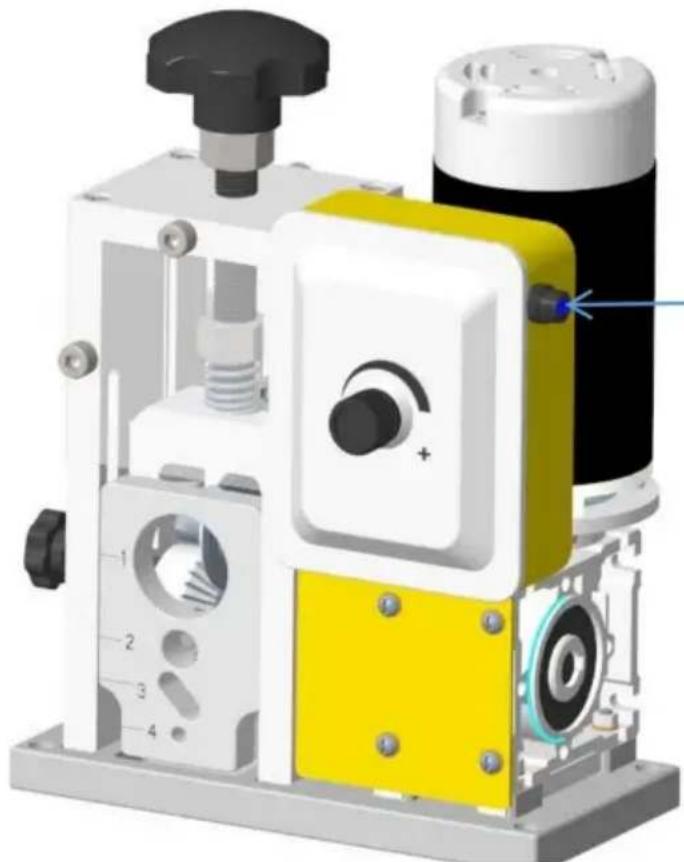

(iiii)Als de motor niet normaal kan starten, moet u eerst de stroomtoevoer uitschakelen, en draai vervolgens de zekering om zoals in de onderstaande afbeelding is weergegeven om te controleren of de zekering normaal is. Als deze is doorgebrand, vervangt u de zekering door de dezelfde specificaties.

(iiiiii) Abnormale werking van de apparatuur, mogelijk interne onderdelen van de apparatuur beschadigd of los. Controleer de aansluiting van elk onderdeel van de apparatuur, indien los of beschadigd, repareer of vervang deze dan tijdig.

Voor technische ondersteuning of service kunt u contact opnemen met onze Klantenservice.

Bewaar deze handleiding zorgvuldig voor noodgevallen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
