BEDIENUNGSANLEITUNG SMS-002 Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

ANWEISUNGEN

1. Produkteinführung

Bei diesem Produkt handelt es sich um eine Art elektrische Abisoliermaschine für kleine Kabe. Die Maschine hat ein Aluminiumgehäuse, der Motor ist ein Aluminiumgehäuse DC Kohlebürstenmotor, die Maschinenstruktur ist leicht, zart, schön, leicht zu tragen, einfach zu bedienen. Geeignet für Familien, kleine Reparaturwerkstätten, Elektronik-Enthusiasten usw., die Maschine wird verwendet, um schnell und

Die Außenhaut von Drähten und Kabeln effizient entfernen und blanke Kupferdrähte oder Aluminiumdrähte und Kunststoff der Außenhaut.

2. Produktmerkmale:

1. Kompakte Größe, einfach zu bedienen.
2. Nehmen Sie stufenlose Geschwindigkeitsregelung elektrisches Design, verbessern Sie die Arbeit Effizienz.
3. Einstellbare Abisolierklinge, passt sich an unterschiedliche Kabelspezifikationen an.
4. die körper ist ausgestattet mit einstellung skala, die ist mehr Bequem an verschiedene Kabelspezifikationen anzupassen.

3. Sicherheitsvorkehrungen:

1. Bitte lesen Sie die Anweisungen vor der Verwendung sorgfältig durch, um sicherzustellen, dass Betrieb.
2. Berühren Sie weder die Klinge noch das abzuisolierende Kabel mit Ihren Händen während die Maschine in Betrieb ist.
3. Bitte achten Sie auf die korrekte Verlegung der Kabel, um Beschädigungen zu vermeiden an der Maschine durch unsachgemäße Bedienung.
4. Überprüfen Sie regelmäßig die Kabel und Stecker der Maschine, um sicherzustellen, dass es sind keine Abnutzungen oder Beschädigungen vorhanden.
5. Bitte verwenden und lagern Sie das Gerät außerhalb der Reichweite von Kindern.

4. Spezifikationen

Name	Modell	Maße(mm)(L*B*H)	Gewicht(kg)	Leistung(kW)	Abisolierbereich(Durchmesser/mm)
AluminiumelektrischeAbisoliermaschine aus Legierung	SMS-002 236	× 166 × 295	9	0,40	ÿ1,5~ÿ40(Drähte und Kabelnicht abgedeckt sindmit Metallpanzerung oderSilikonhülle.)

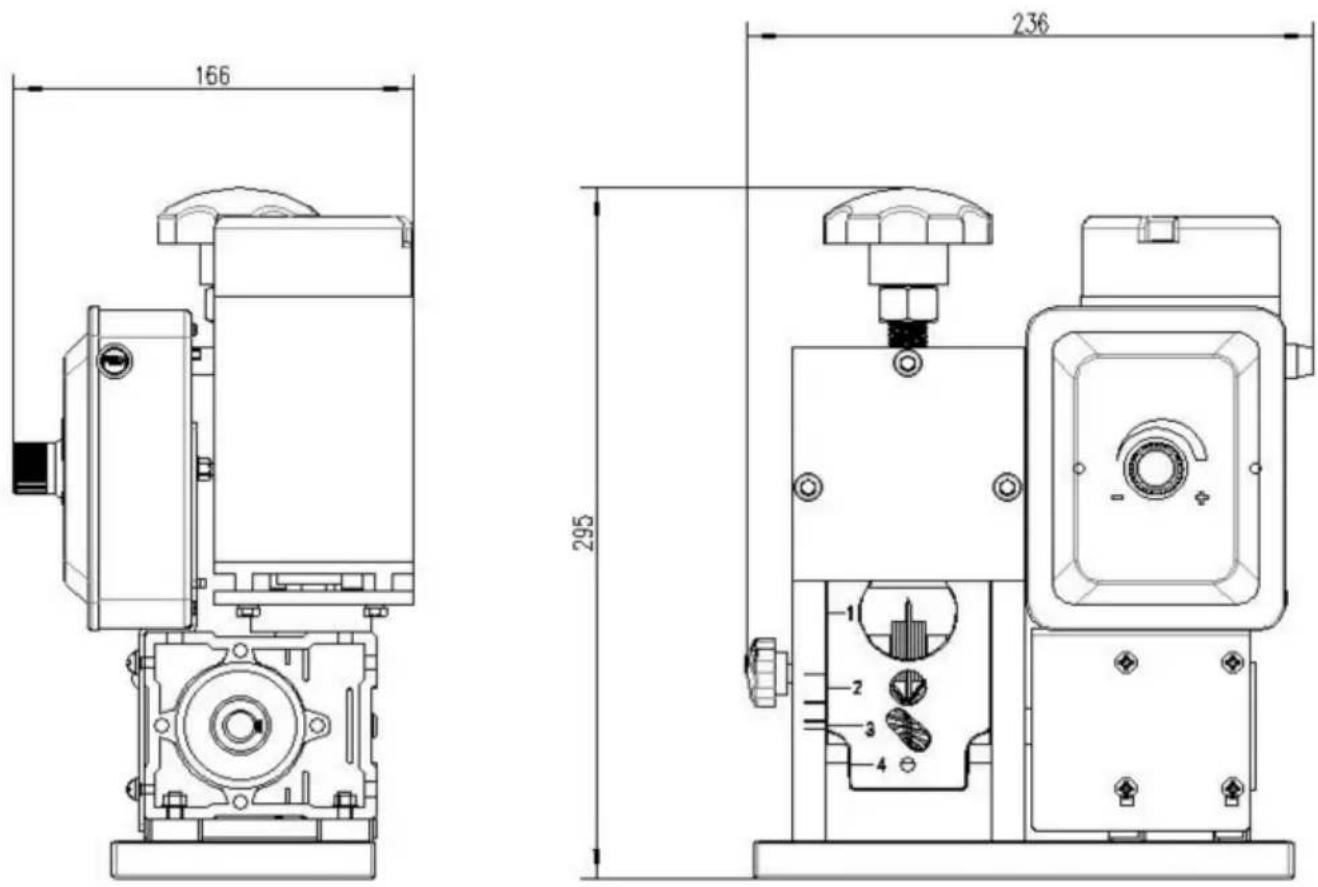

1.Aussehen

166 236 295 1 2 3 4

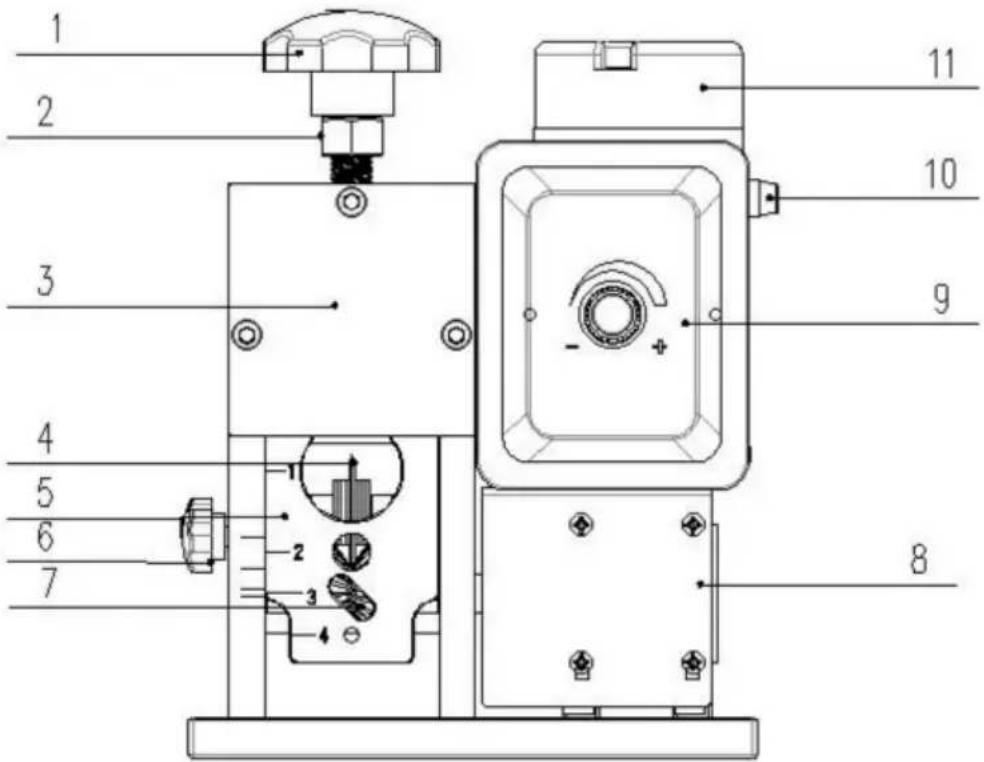

2.Hauptkomponenten

1 2 3 4 5 6 7 8 9 10 11

1: M16 Kunststoffgriff-Einstellschraube
2: M16-Schraubensicherungsmutter
3: Panel
4: Klinge
5: Eingangsplatine
6: Feststellschraube der Zuführplatte

7: Schrägverzahnung
8: Reduzierstück
9: Bedienfeld für die Schaltergeschwindigkeit
10: Stromsicherung
11: Gleichstrom-Kohlebürstenmotor

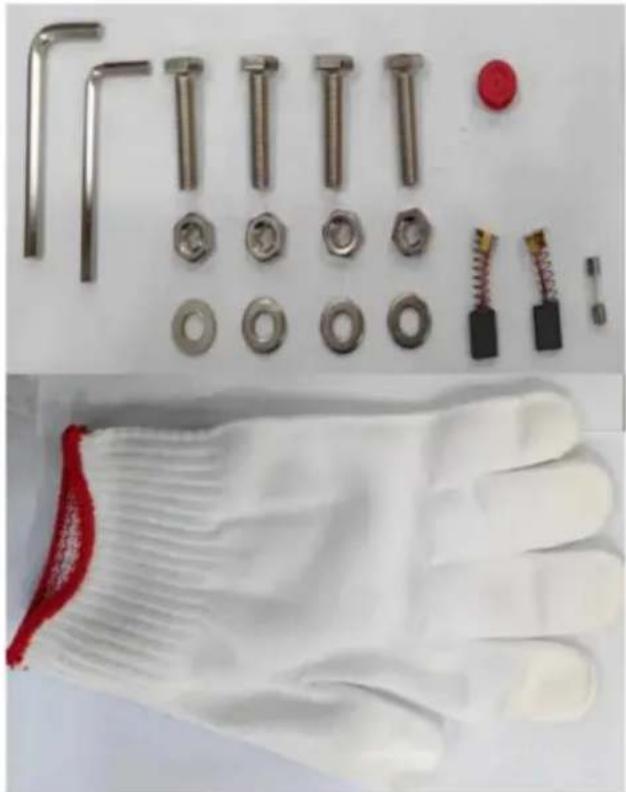

3.SMS-002 Zubehör

Kit-Details:

4#Sechskantschlüssel--- 1

5#Sechskantschlüssel--- 1

6#Sechskantschlüssel--- 1

M8 x 35 Sechskantschraube - 4

Kunststoff-Auspuffmutter für Reduzierstück --1

M8 Mutter -- 4

D8 Unterlegscheibe -- 4

Kohlebürste -- 2

Handschuhe--1

Sicherung--1

4.SMS-002 Anleitung:

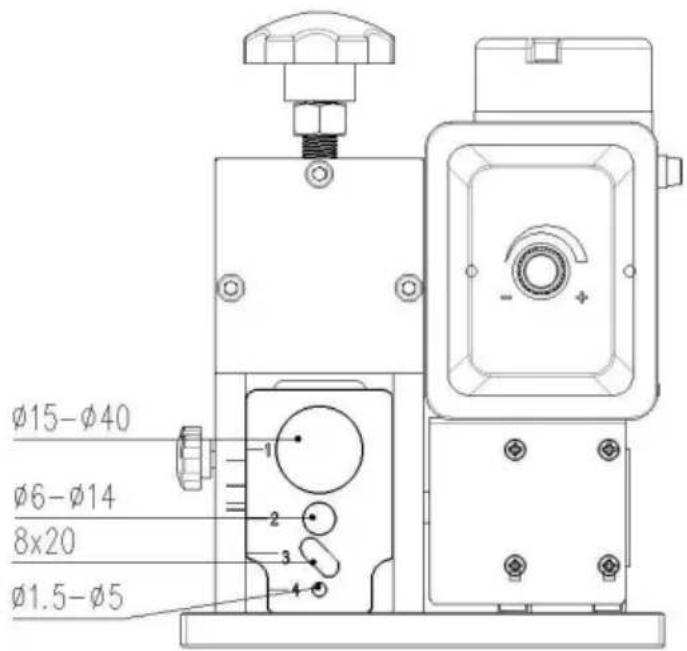

ÿ1ÿWählen Sie das entsprechende Kabeleintrittsloch entsprechend dem Durchmesser des Kabels (wie in der Abbildung unten gezeigt)

Ø15-Ø40 Ø6-Ø14 8x20 Ø1.5-Ø5

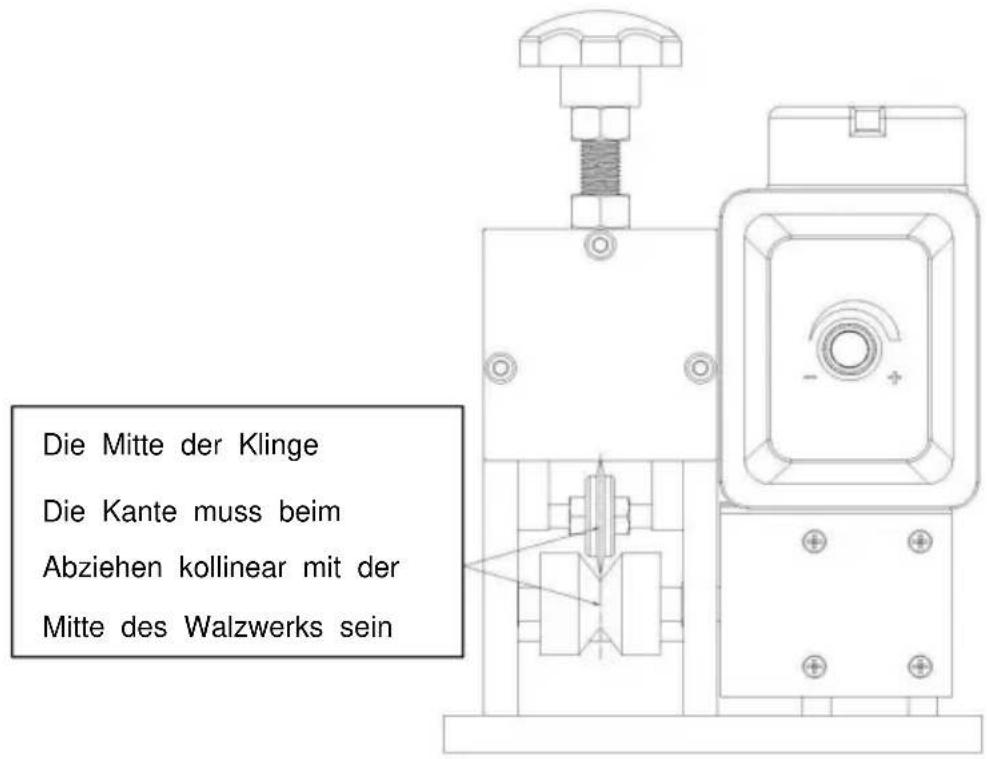

(2): Die Mitte der Klingenkante muss beim Abisolieren kollinear mit der Mitte der V-Nut (der Nut zwischen zwei Rollrädern) sein (wie unten gezeigt).

Die Mitte der Klinge Die Kante muss beim Abziehen kollinear mit der Mitte des Walzwerks sein

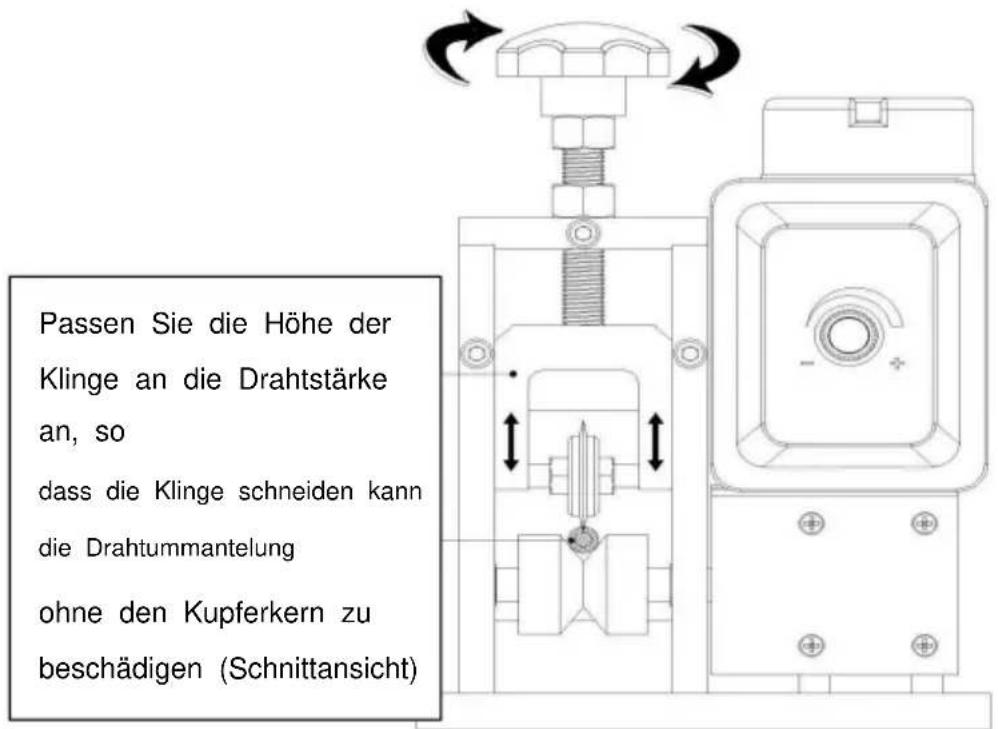

(3) Passen Sie die Höhe der Klinge so an, dass die Klinge den Kabelmantel durchschneiden kann, ohne den Kupferkern zu beschädigen (wie in der Abbildung unten gezeigt).

Passen Sie die Höhe der Klinge an die Drahtstärke an, so dass die Klinge schneiden kann die Drahtummantelung ohne den Kupferkern zu beschädigen (Schnittansicht)

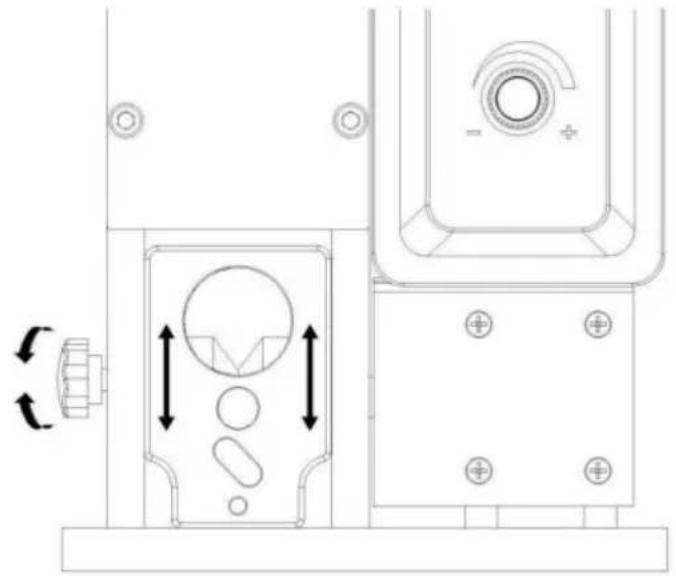

(4) Passen Sie beim Abisolieren des Kabels die Höhe der Kabeleintrittsplatte an die Dicke des Kabels an (bei dicken und harten Drähten muss die Kabeleintrittsöffnung im Allgemeinen hoch angebracht werden, während bei weichen und dünnen Drähten die Kabeleintrittsöffnung weiter unten angebracht werden sollte), damit das Kabel beim Abisolieren nicht so leicht exzentrisch verläuft.

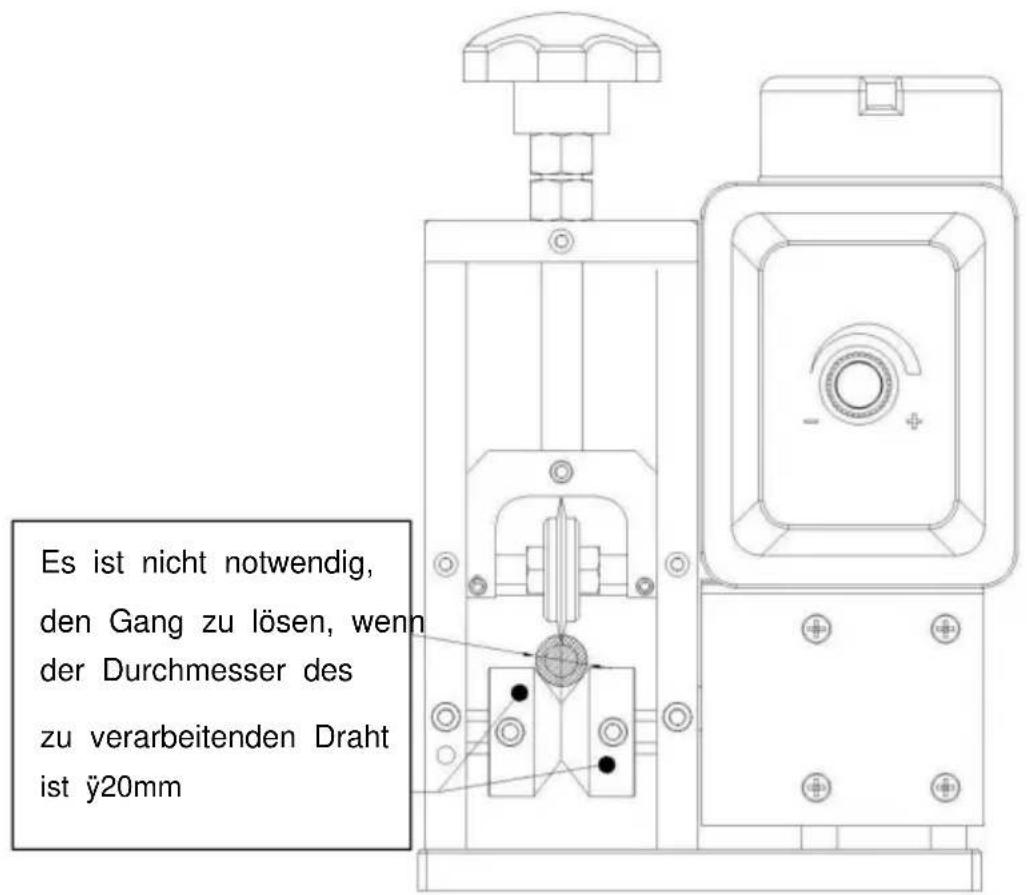

(5):Wenn der Durchmesser des zu verarbeitenden Drahtes 20mm ist

Es ist nicht notwendig, den Gang zu lösen, wenn der Durchmesser des zu verarbeitenden Draht ist 20mm

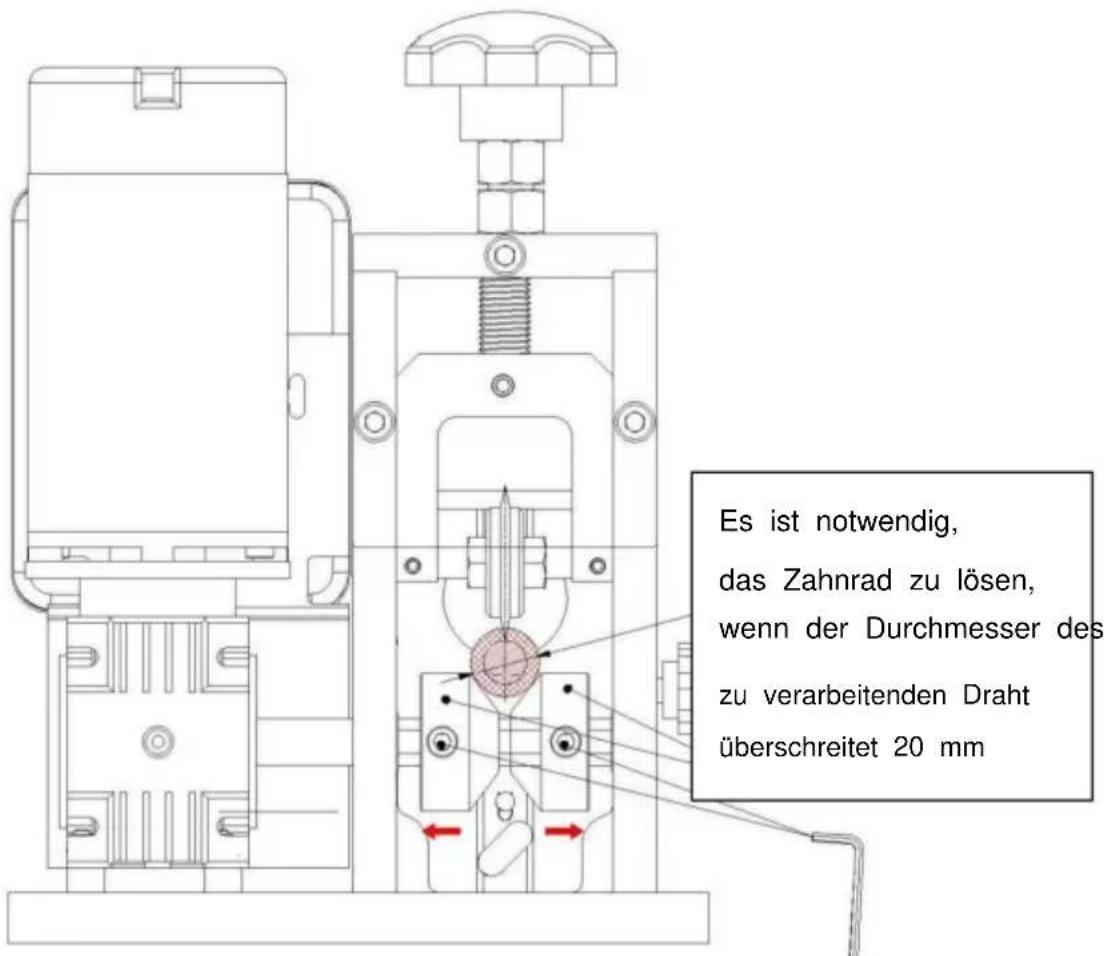

(6)Wenn der Drahtdurchmesser 20 mm überschreitet

Es ist notwendig, das Zahnrad zu lösen, wenn der Durchmesser des zu verarbeitenden Draht überschreitet 20 mm

5. Achtung

1 Sicherer Betrieb

Tragen Sie beim Betrieb der manuellen Mini-Abisoliermaschine zum Recycling von Kabeln unbedingt geeignete Schutzausrüstung wie Handschuhe und Schutzbrille, um sich zu schützen. Vermeiden Sie direkten Kontakt mit den Klingen, um Kratzer oder Schnitte zu vermeiden.

2 Anwendungsbereich Diese

Abisoliermaschine ist nur zum Abisolieren von Kabelmänteln geeignet, nicht zum Abisolieren anderer Materialien. Verwenden Sie sie nicht zum Abziehen von Gummi, Kunststoff oder anderen Nicht-Kabelmaterialien.

3 Reinigung und Wartung

Hinweis: Achten Sie darauf, die Stromversorgung während der Reinigung zu unterbrechen und Wartung!

Nach Gebrauch reinigen Sie die Abisoliermaschine rechtzeitig, um Rückstände zu entfernen Kabelhaut und Schmutz. Lagern Sie die Abisoliermaschine an einem trockenen, belüfteten um Rost oder Schäden an den Klingen zu vermeiden.

4 Einhaltung von Vorschriften

Befolgen Sie die Betriebsanweisungen in diesem Handbuch genau, um zu vermeiden Geräteschäden oder Personenschäden durch illegale Bedienung.

6. Fehlerbehebung

Wenn die Abisoliermaschine den Draht während des Abisolierens nicht abisoliert Prozess, kann es mehrere Gründe geben:

(i) Der Durchmesser des abisolierten Drahtes ist zu klein (der Durchmesser des Der zu behandelnde Draht darf einschließlich der Außenhaut nicht weniger als 1,5 mm dick sein.)
(ii) Die Mitte der Klinge und die Mitte der V-Nut, gebildet durch die beiden Rollräder liegen nicht auf einer Linie
(iii) Wenn die Klingenkante nicht scharf ist, ersetzen Sie sie durch eine neue Klinge.

Stecken Sie Ihre Hände nicht in die laufende Maschine (achten Sie darauf,

Stoppen Sie zuerst die Maschine, drücken Sie die Stopp-Taste und prüfen und debuggen Sie dann und Fehler an der Maschine beheben). Berühren Sie die Schneide nicht direkt mit der Hand, um ein Durchschneiden des Griffs zu vermeiden.

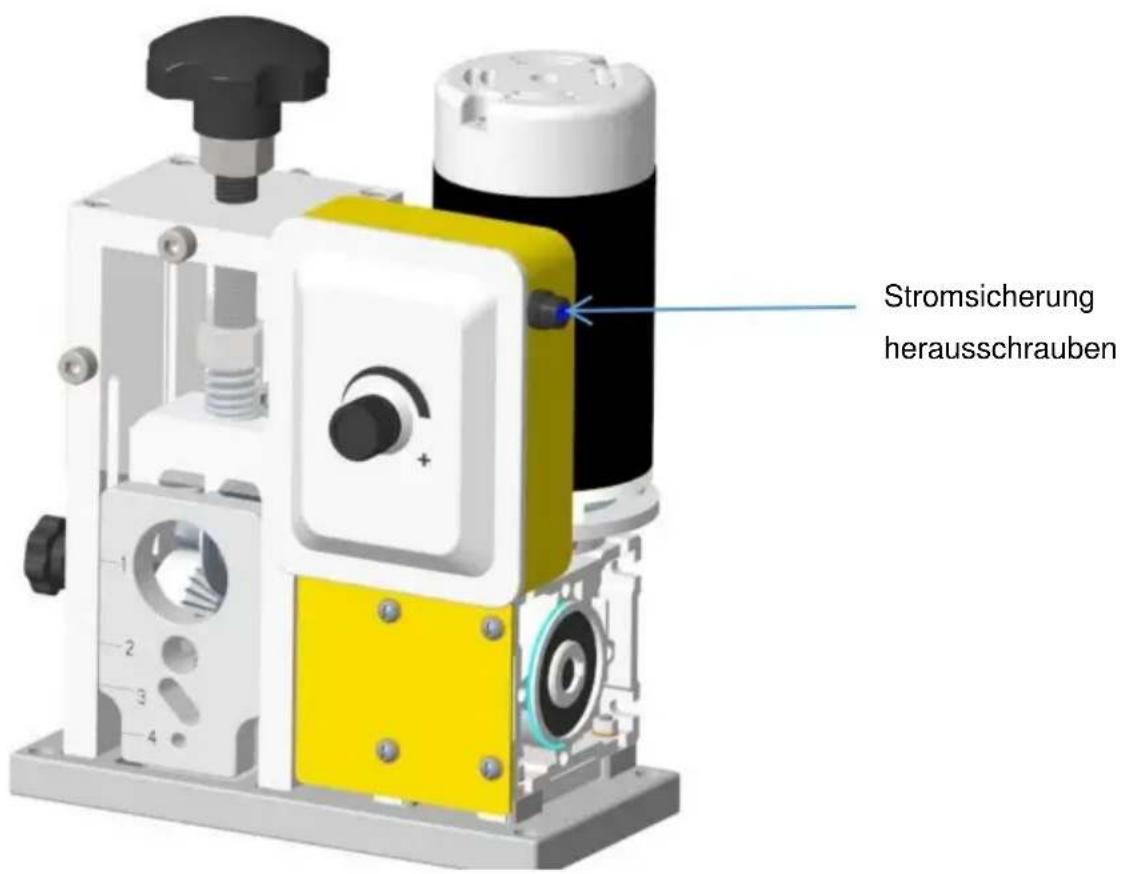

(iiii)Wenn der Motor nicht normal starten kann, unterbrechen Sie zuerst die Stromversorgung. und drehen Sie dann die Sicherung wie in der Abbildung unten gezeigt heraus, um zu überprüfen ob die Sicherung normal ist.Wenn durchgebrannt, ersetzen Sie bitte die Sicherung durch die gleichen Spezifikationen.

(iiiii) Abnormaler Betrieb der Ausrüstung, können interne Teile der Ausrüstung beschädigt oder lose. Bitte überprüfen Sie die Verbindung jedes Teils Wenn das Gerät locker oder beschädigt ist, reparieren oder ersetzen Sie es bitte rechtzeitig.

Stromsicherung herausschrauben

7. Kontaktinformationen:

Für technischen Support oder Service wenden Sie sich bitte an unsere Kundendienstabteilung.

Bitte bewahren Sie diese Anleitung für den Notfall sorgfältig auf.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EG-Vertreter

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

Britische Republi

YH CONSULTING LIMITED.
