Type de produit	Pompe à vide avec chambre à vide
Marque	Vevor
Modèle	Y2
Volume de la chambre	7 L (2 gallons)
Dimensions (L x l x h)	210 x 200 x 180 mm
Matériau de la chambre	Acrylique transparent
Matériau du couvercle	Acrylique
Port de connexion de jauge	1/4 pouce SAE femelle
Alimentation	Électrique (220-240 V, 50 Hz)
Type de pompe	Pompe à palettes avec huile
Débit de la pompe	Environ 1,5 CFM (42 L/min)
Vide maximal	-0,1 MPa (760 mmHg)
Fonctions principales	Création de vide pour dégazage, scellage sous vide, transfert de fluides
Sécurité	Ne pas laisser les enfants jouer avec l'appareil ; ne pas se tenir debout sur la chambre ; vérifier l'étanchéité des joints avant chaque utilisation
Entretien et nettoyage	Nettoyer la chambre avec un chiffon doux ; vérifier et remplacer l'huile de la pompe régulièrement ; inspecter les joints en caoutchouc
Accessoires inclus	Tube en caoutchouc de 1,5 m, silencieux, joint carré, manomètre à vide, clé (selon variante)
Pièces détachées disponibles	Anneau en caoutchouc rouge, joint carré, silencieux, chambre acrylique
Garantie	Garantie constructeur standard (consulter le site Vevor)

FOIRE AUX QUESTIONS - Y2 Vevor

Comment installer la pompe à vide Y2 ?

Assemblez la chambre à vide en suivant les instructions : installez la jauge à vide sur le couvercle acrylique, connectez le tuyau à la pompe, et remplissez la pompe d'huile avant la première utilisation.
Important : Serrez les raccords sans forcer pour éviter d'endommager les filetages.

Pourquoi l'aiguille de la jauge ne tourne-t-elle pas ?

Cela peut être dû à une mauvaise étanchéité du couvercle. Vérifiez que l'anneau en caoutchouc rouge est bien positionné. Si nécessaire, appuyez fermement sur le couvercle pendant 5 secondes après avoir démarré la pompe pour créer l'étanchéité.
Astuce : Assurez-vous que le bouchon de vidange d'huile est fermé.

Quelle est la capacité maximale de la chambre Y2 ?

La chambre Y2 a un volume de 7 litres, idéal pour le dégazage de résines époxy ou le scellage sous vide de petits objets. Ne pas dépasser le volume indiqué pour éviter les débordements.

Comment entretenir la pompe à vide ?

Après chaque utilisation, vidangez l'huile usagée et remplacez-la par de l'huile neuve pour pompe à vide. Nettoyez les filtres régulièrement. Consultez la notice pour le cycle de vidange recommandé (toutes les 50 heures d'utilisation).

Puis-je utiliser la pompe sans huile ?

Non, la pompe Y2 est une pompe à palettes lubrifiées à l'huile. Utilisez toujours de l'huile spécifique pour pompe à vide (viscosité SAE 20W-50 conseillée). Le fonctionnement à sec endommagerait la pompe.

Que faire si la chambre fuit ?

Vérifiez l'anneau en caoutchouc rouge sur le couvercle et le joint carré. Nettoyez les surfaces de contact. Si le joint est déformé, remplacez-le par un neuf (disponible en pièce détachée).
Astuce : Appliquez un peu de graisse silicone sur le joint pour améliorer l'étanchéité.

Quels accessoires sont inclus avec la pompe Y2 ?

La pompe Y2 est livrée avec un tube en caoutchouc de 1,5 m, un silencieux, un joint carré, et un manomètre à vide (selon version). Certains modèles n'incluent pas la clé ; vérifiez le contenu de l'emballage.

Puis-je utiliser la chambre Y2 avec une autre pompe ?

Oui, la chambre acrylique possède un port de connexion standard de 1/4 pouce SAE femelle. Elle est compatible avec la plupart des pompes à vide équipées d'un raccord mâle correspondant.

Comment nettoyer la chambre acrylique ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les solvants agressifs (acétone, alcool) qui peuvent fissurer l'acrylique. Séchez soigneusement avant stockage.

Que faire si la pompe surchauffe ?

Éteignez immédiatement la pompe. Laissez refroidir pendant 30 minutes. Vérifiez le niveau d'huile et que les ouvertures d'aération ne sont pas obstruées. Si le problème persiste, contactez le service après-vente Vevor.

MODE D'EMPLOI Y2 Vevor

INSTRUCTIONS POUR VIDE CHAMBRE

MODÈLE : Y2/T3/T5/T1.5

AVERTISSEMENT : Lisez ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement en suivant ces instructions. Un assemblage incorrect peut créer des dangers.
2. Gardez la zone de montage propre et bien éclairée.
3. Gardez les spectateurs hors de la zone pendant l'assemblage.
4. Ne montez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
5. Les capacités du produit s'appliquent uniquement aux produits correctement et complètement assemblés.

PRUDENCE :

1) Lorsque la jauge à vide du barillet à vide est connectée à la plaque acrylique, des anneaux en caoutchouc doivent être installés sur les côtés supérieur et inférieur, sinon, il y aura des fuites d'air. 2) Dans certains cas, la bague en caoutchouc rouge sur le bord extérieur du couvercle de la chambre peut être irrégulière, ce qui entraîne une mauvaise étanchéité lorsqu'elle est placée directement sur la chambre. Cela peut entraîner l'absence de réponse de pression du manomètre à vide. Pour résoudre ce problème, procédez comme suit :

f. Démarrer la pompe à vide.

g. À l'aide de vos deux mains, appuyez fermement sur le couvercle de la chambre pendant environ 5 secondes.

h. Relâchez la pression sur le couvercle de la chambre après avoir observé la rotation de l'aiguille sur la jauge à vide.

i. La rotation de l'aiguille de la jauge à vide indique que la chambre à vide et la pompe à vide fonctionnent normalement.

j. En appliquant ce traitement, vous pouvez assurer une bonne étanchéité et établir le fonctionnement normal de la chambre à vide et de la pompe à vide.

Précautions d'emploi

AVERTISSEMENT : POUR ÉVITER TOUTE BLESSURE GRAVE RÉSULTANT D'UN BASCULEMENT :

1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec cet article.
2. Utiliser uniquement comme prévu. Ne pas se tenir debout ou s'asseoir sur le produit.
3. Assurez-vous que l'anneau en caoutchouc rouge n'est pas desserré avant chaque utilisation.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS POUR LA POMPE À VIDE ET LA CHAMBRE À VIDE

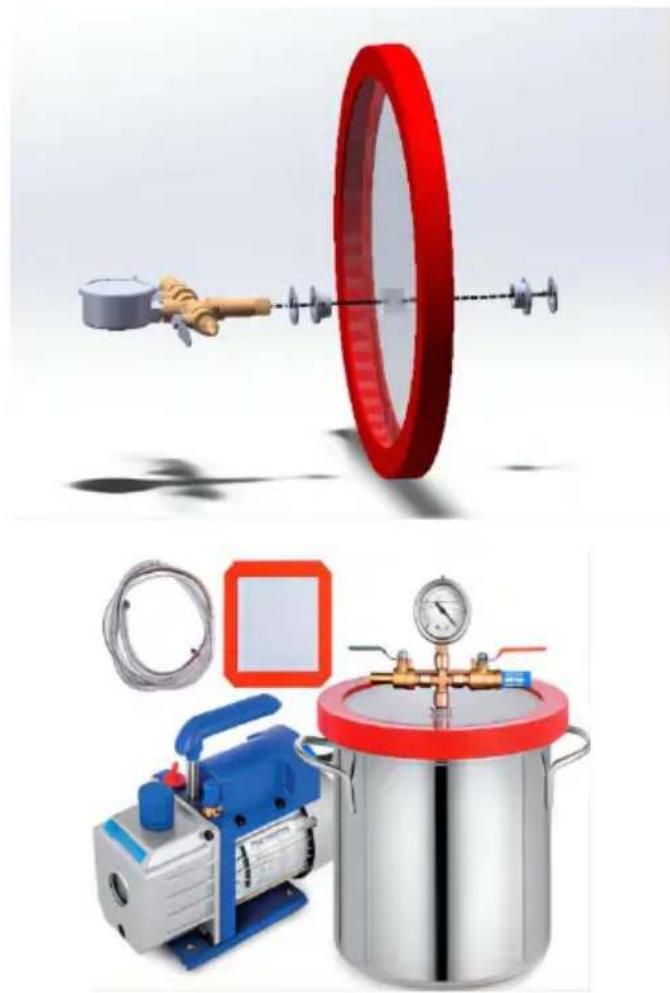

1. Après avoir retiré l'ensemble de jauge à vide, installez l'ensemble de jauge à vide dans l'ordre indiqué sur le schéma, puis serrez l'écrou avec la force appropriée.
2. Préparez 1 pompe à vide, 1 chambre à vide, et de l'huile pour pompe à vide.

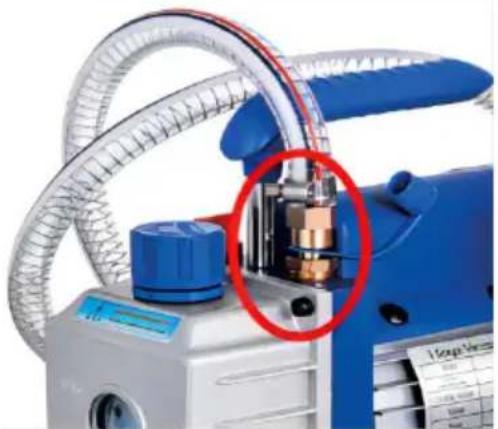

1. Après avoir rempli la pompe à vide d'huile, connectez le tuyau à l'ajutage d'entrée d'air de la pompe à vide.

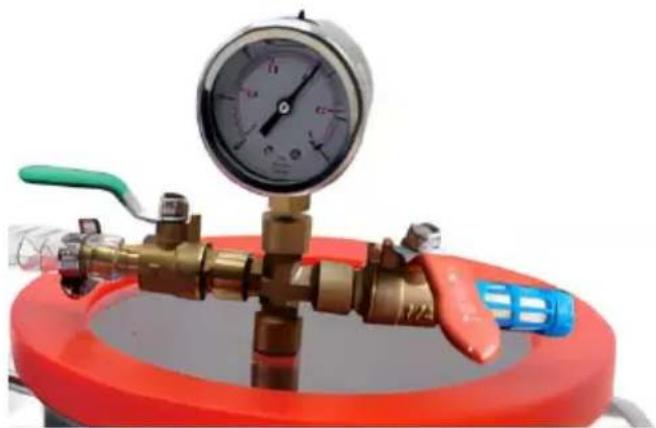

1. L'interface à l'autre extrémité du tuyau est connectée avec la jauge à vide, et la soupape de changement est montrée dans la figure.

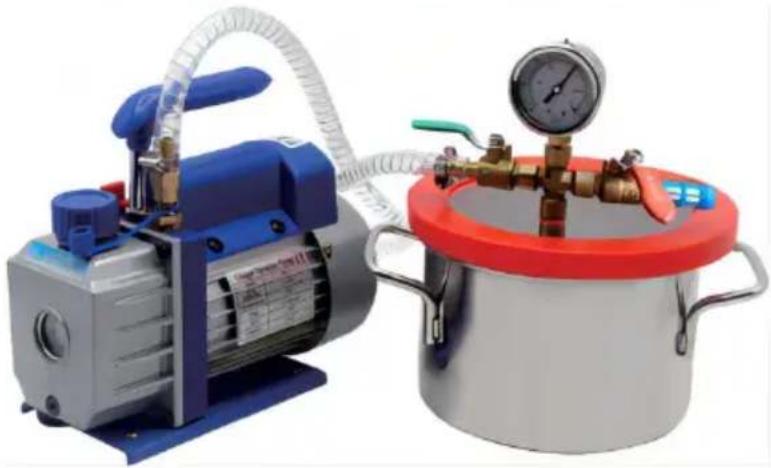

5. Après la connexion, démarrer le pouvoir normalement, et vous pouvez voir que l'aiguille de pression de la jauge à vide va tourner.

Modèle	T3	T5	Y2	T 1.5
Volume	11 L (3 g)	18 L (5 gal)	7 L (2 gal)	5,5 L (1,5 g)
Taille du produit (mm)	230*270	280*300	210*200*180	230*160
Matériau de la chambre	304	304	Acrylique	304
Matériau de couverture	Verre trempé	Verre trempé	Acrylique	Verre trempé
Port de connexion de la jaug	1/4 pouce SAE femelle	1/4 pouce SA femelle	1/4 pouce SAE femelle	1/4 pouce SAE femelle

Les informations générales données dans cette spécification ne sont pas contractuelles.

COMPOSITION DU PRODUIT

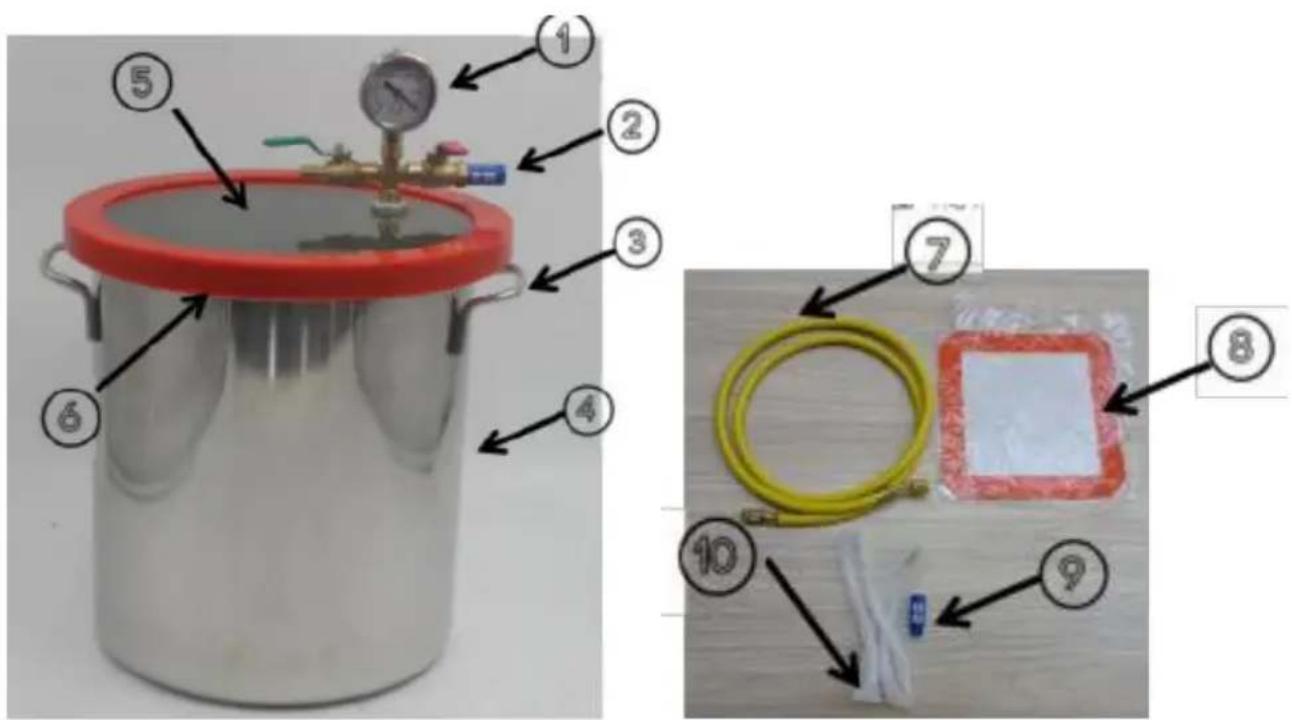

Composition des composants de la chambre à vide (T3, T5,

T1.5

1. Jauge à vide
2. Silencieux
3. Poignée
4. Corps du canon en acier inoxydable
5. Verre trempé
6. Anneau en caoutchouc rouge

Chambre à air en caoutchouc beige 7.1.5

1. Joint carré
2. Un silencieux accessoire supplémentaire (gratuit)
3. Anneau en caoutchouc blanc (gratuit)

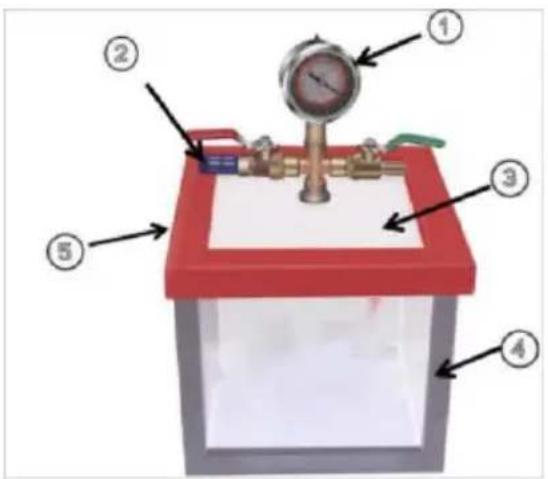

Composition des composants de la chambre à vide)

1. Jauge à vide
2. Silencieux
3. Plaque de recouvrement en acrylique
4. Corps du canon en acrylique
5. Anneau en caoutchouc carré rouge, chambre à air en caoutchouc beige 6.1.5
6. Un silencieux accessoire supplémentaire (gratuit)
7. Joint carré
8. Un silencieux accessoire supplémentaire (gratuit)
9. Joint carré

PIÈCE N°	DESCRIPTION	Qté
1	Tube en caoutchouc de 1,5 mèt (jaune)	1
2	Anneau en caoutchouc blanc ( n inclus Y2 )	1
3	Silencieux	1
4	Joint carré	1
5	Manomètre à vide ( Y2 non incl	1
6	Clé (Y2 non incluse)	1
