Y2 - Pompy Vevor - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia Y2 Vevor w formacie PDF.
| Typ produktu | Pompa próżniowa z komorą próżniową |
| Marka | Vevor |
| Model | Y2 |
| Pojemność komory | 7 L (2 galony) |
| Wymiary (dł. x szer. x wys.) | 210 x 200 x 180 mm |
| Materiał komory | Przezroczysty akryl |
| Materiał pokrywy | Akryl |
| Port połączenia manometru | 1/4 cala SAE żeński |
| Zasilanie | Elektryczne (220-240 V, 50 Hz) |
| Typ pompy | Pompa łopatkowa z olejem |
| Wydajność pompy | Około 1,5 CFM (42 L/min) |
| Maksymalna próżnia | -0,1 MPa (760 mmHg) |
| Główne funkcje | Tworzenie próżni do odgazowania, zgrzewania próżniowego, transferu cieczy |
| Bezpieczeństwo | Nie pozwalać dzieciom bawić się urządzeniem; nie stać na komorze; sprawdzać szczelność uszczelek przed każdym użyciem |
| Konserwacja i czyszczenie | Czyścić komorę miękką ściereczką; regularnie sprawdzać i wymieniać olej pompy; sprawdzać gumowe uszczelki |
| Dołączone akcesoria | Wąż gumowy 1,5 m, tłumik, uszczelka kwadratowa, manometr próżniowy, klucz (w zależności od wariantu) |
| Dostępne części zamienne | Czerwony pierścień gumowy, uszczelka kwadratowa, tłumik, komora akrylowa |
| Gwarancja | Standardowa gwarancja producenta (sprawdź na stronie Vevor) |
Często zadawane pytania - Y2 Vevor
Ważne: Dokręć złącza bez nadmiernej siły, aby nie uszkodzić gwintów.
Wskazówka: Upewnij się, że korek spustu oleju jest zamknięty.
Wskazówka: Nałóż odrobinę smaru silikonowego na uszczelkę, aby poprawić szczelność.
Pytania użytkowników dotyczące Y2 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Pompy w formacie PDF za darmo! Znajdź swoją instrukcję Y2 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Y2 marki Vevor.
INSTRUKCJA OBSŁUGI Y2 Vevor
Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support
INSTRUKCJE DOTYCZĄCE KOMORY PRÓŻNIOWEJ
MODELE: Y2/T3/T5/T1.5
OSTRZEŻENIE: Przeczytaj ten materiał przed użyciem tego produktu. Niedopełnienie tego obowiązku może spowodować poważne obrażenia.
Środki ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
- Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
- Podczas montażu nie dopuszczać osób postronnych na teren montażu.
- Nie przystępuj do montażu, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
- Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo i kompletnie zmontowanych.
OSTROŻNOŚĆ:
1) Po połączeniu manometru próżniowego z płytą akrylową należy zamontować pierścienie gumowe na górnej i dolnej stronie, w przeciwnym razie będzie dochodziło do nieszczelności. 2) W niektórych przypadkach czerwony gumowy pierścień na zewnętrznej krawędzi pokrywy komory może być nierówny, co powoduje słabe uszczelnienie po umieszczeniu go bezpośrednio na komorze. Może to spowodować, że wskaźnik podciśnienia nie będzie reagował na ciśnienie. Aby rozwiązać ten problem, wykonaj następujące czynności:
a. Uruchom pompę próżniową.
b. Mocno naciśnij pokrywę komory obiema rękami i przytrzymaj ją przez około 5 sekund. c. Zwolnij nacisk na pokrywę komory po zaobserwowaniu obrotu wskazówki na wskaźniku próżni. d. Obrót wskazówki manometru próżniowego oznacza, że komora próżniowa i pompa próżniowa działają prawidłowo. e. Dzięki zastosowaniu tego zabiegu można zapewnić odpowiednie
uszczelnienie i przywrócić normalną pracę komory próżniowej oraz pompy próżniowej.
Stosuj środki ostrożności
OSTRZEŻENIE: ABY UNIKNAĆ POWAŻNYCH OBRAŻEŃ
SPOWODOWANYCH PRZEWRÓCENIEM:
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
- Używać wyłącznie zgodnie z przeznaczeniem. Nie stawać ani nie siadać na produkcie.
- Przed każdym użyciem upewnij się, że czerwony gumowy pierścień jest luźny.
ZAPISZ TE INSTRUKCJE

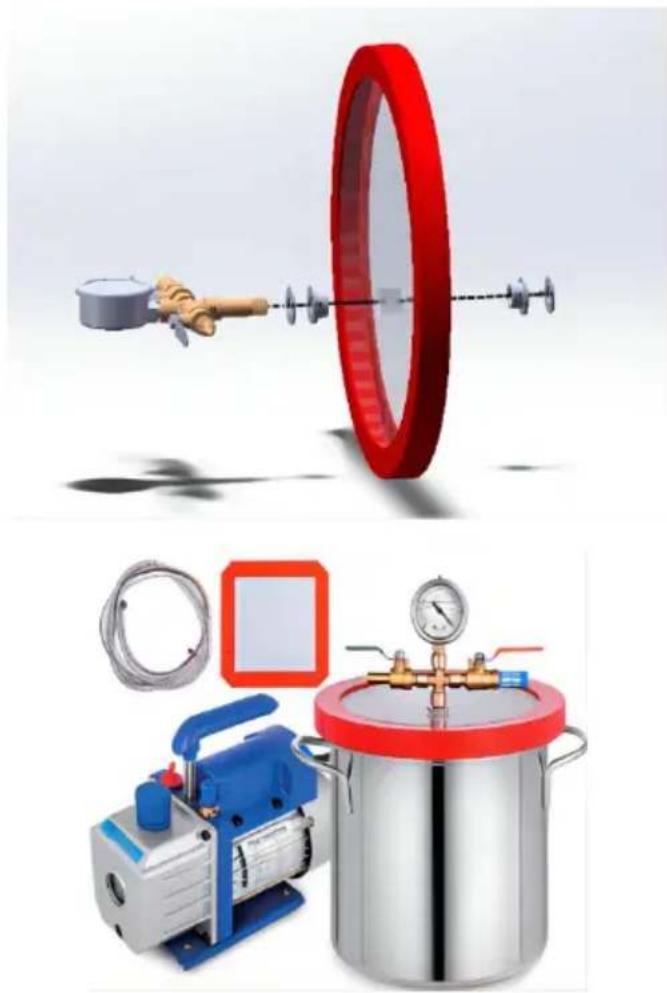

- Po wyjęciu zespołu wskaźnika podciśnienia zamontuj zespół wskaźnika podciśnienia w kolejności pokazanej na schemacie, a następnie dokręć nakrętkę z odpowiednią siłą.
- Przygotuj 1 pompę próżniową, 1 komorę próżniową i olej do pompy próżniowej.

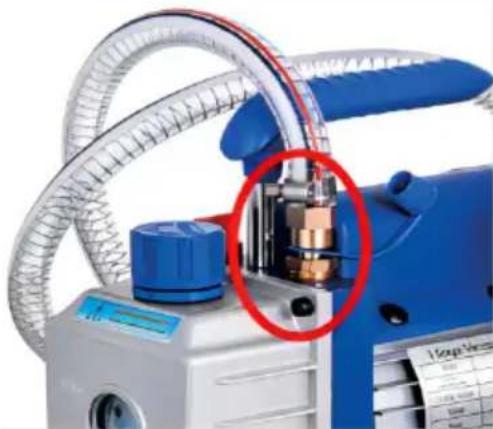

- Po napełnieniu pompy próżniowej, podłącz wąż gumowy do dyszy wlotu powietrza pompy próżniowej.

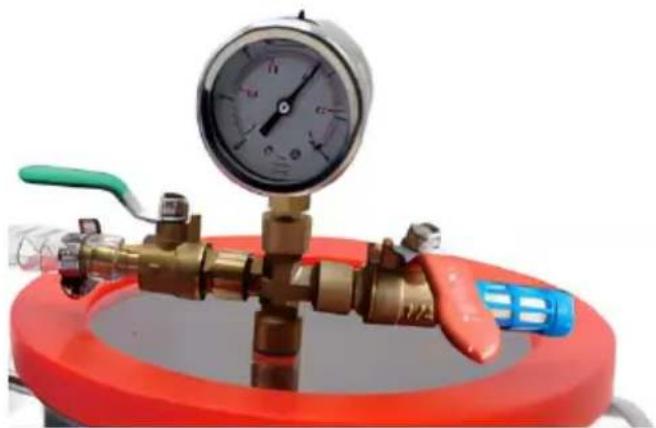

- Interfejs na drugim końcu węża gumowego jest połączony ze wskaźnikiem próżni, a zawór przełącznika jest pokazany na rysunku.

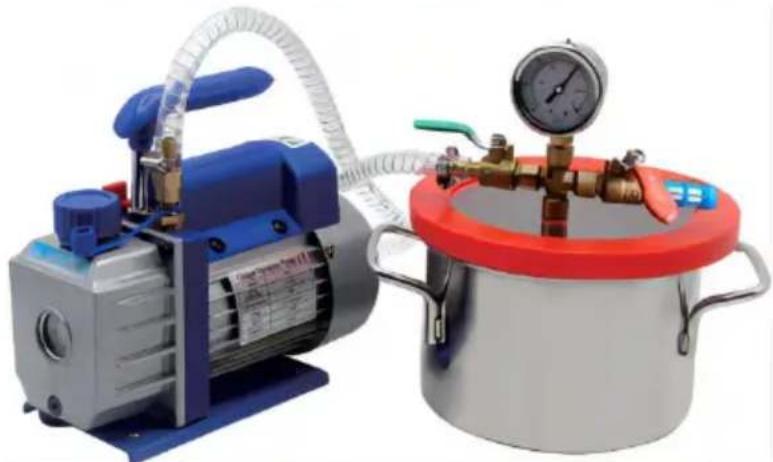

- Po połączeniu, uruchom zasilanie normalnie i możesz zobaczyć, że wskaźnik ciśnienia próżniomierza będzie się obracać.

| Model | T3 | T5 | Y2 | T1.5 |
| Tom | 11L (3 galony) | 18L (5 galonów) | 7L (2 galony) | 5,5 l (1,5 galona) |
| Rozmiar produktu (mm) | 230*270 | 280*300 | 210*200*180 | 230*160 |
| Materiał komory | 304 | 304 | Akryl | 304 |
| Materiał na okładkę | Szkło hartowane | Szkło hartowane | Akryl | Szkło hartowane |
| Port przyłączeniowy wskaźnika | 1/4 cala SAE żeńsk | 1/4 cala SAE żeński | 1/4 cala SAE ski | 1/4 cala SA żeński |
niniejszej specyfikacji nie są wiążące.
SKŁAD PRODUKTU

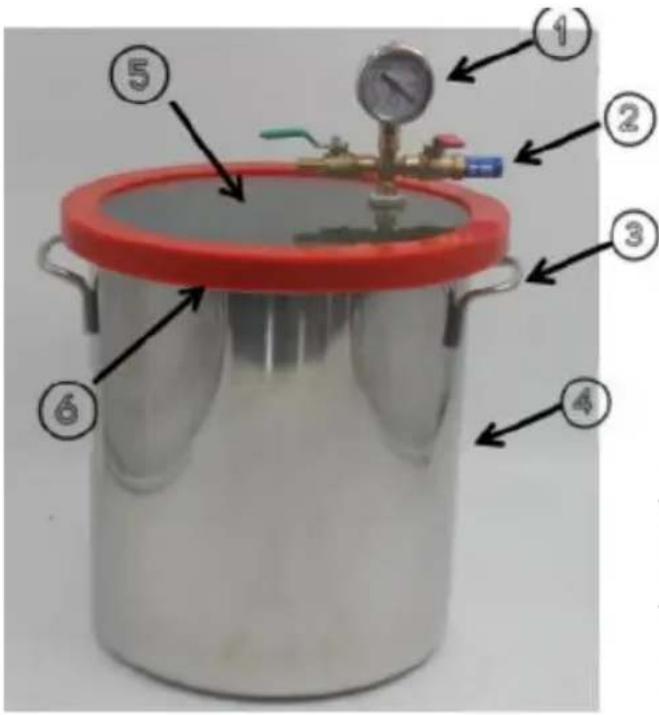

Skład komponentów komory próżniowej (T3, T5, T1.5)

- Wskaźnik próżni
- Tłumik
- Uchwyt
- Korpus lufy ze stali nierdzewnej
- Szkło hartowane
- Czerwony gumowy pierścień 7.1.5 beżowa gumowa rurka
- Uszczelka kwadratowa
- Jeden dodatkowy tłumik akcesoryjny (bezpłatny)
- Biały gumowy pierścień (bezpłatnie)

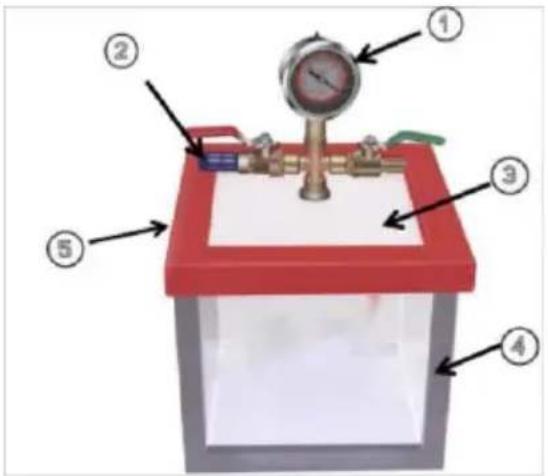

Skład komponentów komory próżniowej (Y2)
- Wskaźnik próżni
- Tłumik
- Płyta osłonowa akrylowa
- Korpus lufy akrylowy
- Kwadratowy czerwony gumowy pierścień
6.1.5 Beżowa gumowa rurka 7. Jeden dodatkowy tłumik akcesoryjny (bezpłatny) 8. Uszczelka kwadratowa
Standardowe akcesoria
| NR CZĘŚCI | OPIS | ILOŚĆ |
| 1 | Rurka gumowa 1,5 metra (żółta) | 1 |
| 2 | Biały gumowy pierścień ( brak w zestawie Y2 ) | 1 |
| 3 | Tłumik | 1 |
| 4 | Uszczelka kwadratowa | 1 |
| 5 | Wskaźnik podciśnienia ( bez Y2 | 1 |
| 6 | Klucz (nie zawiera Y2) | 1 |
