Tipo de producto	Bomba de vacío con cámara de vacío
Marca	Vevor
Modelo	Y2
Volumen de la cámara	7 L (2 galones)
Dimensiones (L x A x Al)	210 x 200 x 180 mm
Material de la cámara	Acrílico transparente
Material de la tapa	Acrílico
Puerto de conexión del manómetro	1/4 pulgada SAE hembra
Alimentación	Eléctrica (220-240 V, 50 Hz)
Tipo de bomba	Bomba de paletas con aceite
Caudal de la bomba	Aproximadamente 1,5 CFM (42 L/min)
Vacío máximo	-0,1 MPa (760 mmHg)
Funciones principales	Creación de vacío para desgasificación, sellado al vacío, transferencia de fluidos
Seguridad	No permita que los niños jueguen con el aparato; no se pare sobre la cámara; verifique la estanqueidad de las juntas antes de cada uso
Mantenimiento y limpieza	Limpiar la cámara con un paño suave; verificar y reemplazar el aceite de la bomba regularmente; inspeccionar las juntas de goma
Accesorios incluidos	Manguera de goma de 1,5 m, silenciador, junta cuadrada, manómetro de vacío, llave (según variante)
Piezas de repuesto disponibles	Anillo de goma rojo, junta cuadrada, silenciador, cámara acrílica
Garantía	Garantía estándar del fabricante (consulte el sitio web de Vevor)

Preguntas frecuentes - Y2 Vevor

¿Cómo instalar la bomba de vacío Y2?

Ensamble la cámara de vacío siguiendo las instrucciones: instale el manómetro de vacío en la tapa acrílica, conecte la manguera a la bomba, y llene la bomba con aceite antes del primer uso.
Importante: Apriete las conexiones sin forzar para evitar dañar las roscas.

¿Por qué no gira la aguja del manómetro?

Esto puede deberse a un mal sellado de la tapa. Verifique que el anillo de goma rojo esté bien colocado. Si es necesario, presione firmemente la tapa durante 5 segundos después de encender la bomba para crear el sellado.
Consejo: Asegúrese de que el tapón de drenaje de aceite esté cerrado.

¿Cuál es la capacidad máxima de la cámara Y2?

La cámara Y2 tiene un volumen de 7 litros, ideal para la desgasificación de resinas epoxi o el sellado al vacío de objetos pequeños. No exceda el volumen indicado para evitar derrames.

¿Cómo mantener la bomba de vacío?

Después de cada uso, drene el aceite usado y reemplácelo con aceite nuevo para bomba de vacío. Limpie los filtros regularmente. Consulte el manual para el ciclo de drenaje recomendado (cada 50 horas de uso).

¿Puedo usar la bomba sin aceite?

No, la bomba Y2 es una bomba de paletas lubricadas con aceite. Use siempre aceite específico para bomba de vacío (se recomienda viscosidad SAE 20W-50). El funcionamiento en seco dañaría la bomba.

¿Qué hacer si la cámara tiene fugas?

Verifique el anillo de goma rojo en la tapa y la junta cuadrada. Limpie las superficies de contacto. Si la junta está deformada, reemplácela por una nueva (disponible como pieza de repuesto).
Consejo: Aplique un poco de grasa de silicona en la junta para mejorar el sellado.

¿Qué accesorios se incluyen con la bomba Y2?

La bomba Y2 viene con una manguera de goma de 1,5 m, un silenciador, una junta cuadrada y un manómetro de vacío (según la versión). Algunos modelos no incluyen la llave; verifique el contenido del paquete.

¿Puedo usar la cámara Y2 con otra bomba?

Sí, la cámara acrílica tiene un puerto de conexión estándar de 1/4 pulgada SAE hembra. Es compatible con la mayoría de las bombas de vacío equipadas con un conector macho correspondiente.

¿Cómo limpiar la cámara acrílica?

Use un paño suave y agua jabonosa. Evite disolventes agresivos (acetona, alcohol) que pueden agrietar el acrílico. Seque cuidadosamente antes de almacenar.

¿Qué hacer si la bomba se sobrecalienta?

Apague inmediatamente la bomba. Deje enfriar durante 30 minutos. Verifique el nivel de aceite y que las aberturas de ventilación no estén obstruidas. Si el problema persiste, contacte al servicio postventa de Vevor.

MANUAL DE USUARIO Y2 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

VACÍO CÁMARA INSTRUCCIONES

MODELO: Y2/T3/T5/T1.5

ADVERTENCIA: Lea este material antes de utilizar este producto. No hacerlo puede provocar lesiones graves.

Precauciones de montaje

1. Realice el montaje únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede generar peligros.
2. Mantenga el área de reunión limpia y bien iluminada.
3. Mantenga a los transeúntes fuera del área durante el montaje.
4. No se reúna cuando esté cansado o bajo la influencia del alcohol, drogas o medicamentos.
5. Las capacidades del producto se aplican únicamente a productos ensamblados de forma correcta y completa.

PRECAUCIÓN:

1) Cuando el manómetro de vacío del barril de vacío está conectado a la placa acrílica, se deben instalar anillos de goma en los lados superior e inferior; de lo contrario, habrá fugas de aire. 2) En algunos casos, el anillo de goma rojo en el borde exterior de la cámara puede estar desparejo, lo que provoca un sellado deficiente cuando se coloca directamente sobre la cámara. Esto puede provocar que el manómetro de vacío no muestre respuesta de presión. Para resolver este problema, siga estos pasos:

u. Ponga en marcha la bomba de vacío. v. Con ambas manos, presione firmemente la tapa de la cámara durante aproximadamente 5 segundos. w. Libere la presión en la tapa de la cámara después de observar la rotación del puntero en el manómetro de vacío. x. La rotación del puntero del vacuómetro indica que la cámara de vacío y la bomba de vacío están funcionando normalmente. y. Aplicando este tratamiento se puede garantizar un correcto sellado y establecer el funcionamiento normal de la cámara de vacío y de la bomba de vacío.

Tome precauciones

ADVERTENCIA: PARA EVITAR LESIONES GRAVES POR VUELCO:

1. Este producto no es un juguete. No permita que los niños jueguen con él.
2. Utilícelo únicamente para el fin previsto. No se pare ni se siente sobre el producto.
3. Asegúrese de que el anillo de goma rojo no esté suelto antes de usarlo.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES PARA LA BOMBA DE VACÍO Y LA CÁMARA DE VACÍO

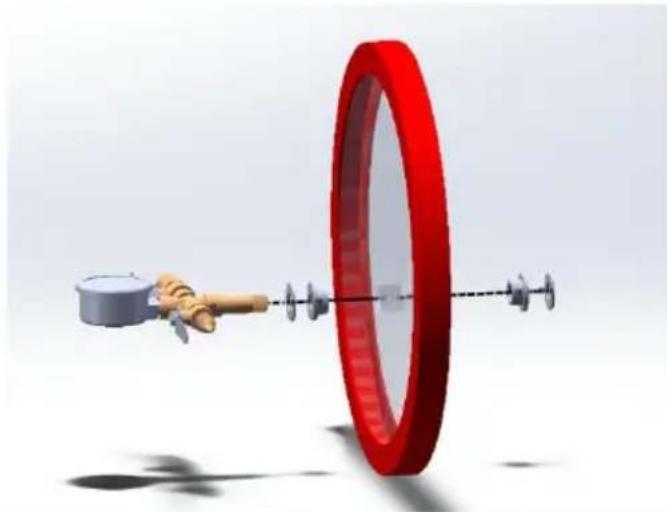

1. Después de quitar el conjunto del medidor de vacío, instálelo en el orden que se muestra en el diagrama y luego apriete la tuerca con la fuerza adecuada.
2. Prepare 1 bomba de vacío, 1 cámara de vacío y aceite para bomba de vacío.

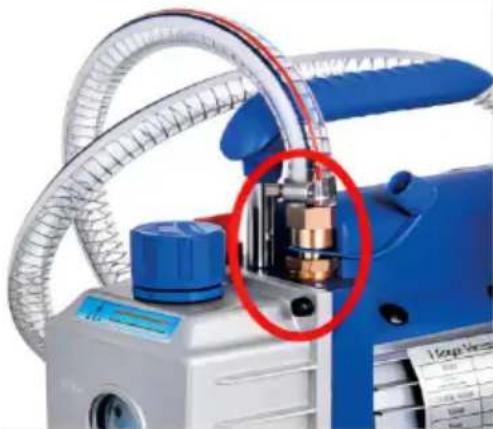

1. Después de llenar la bomba de vacío, conecte la manguera a la boquilla de entrada de aire de la bomba de vacío.

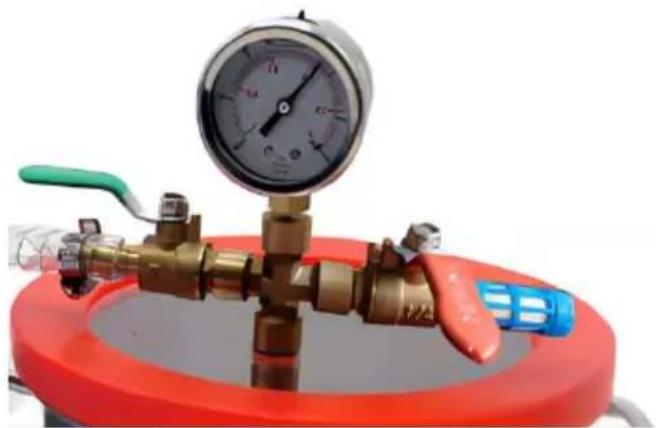

1. La interfaz en el otro extremo de la manguera se conecta con el calibre de vacío, y la válvula de cambio se muestra en la figura.

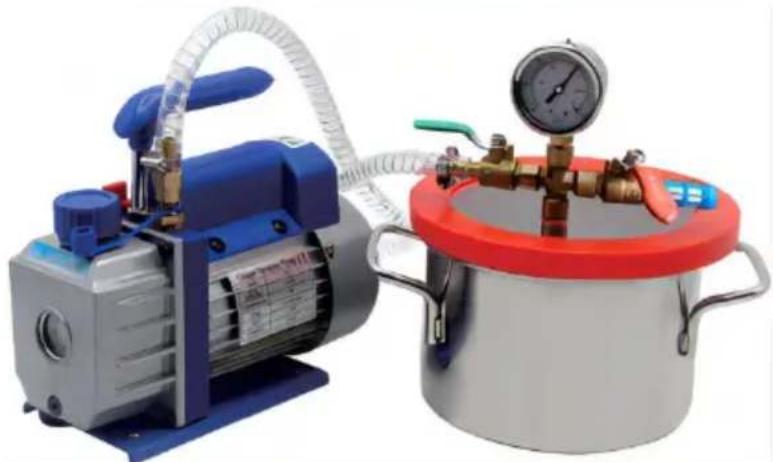

1. Después de la conexión, inicie la fuerza normalmente, y puede ver que el puntero de presión del indicador de vacío girará.

Modelo	T3	T5	Año 2	T1.5
Volumen	11L (3 galones)	18L (5 galone)	7L (2 galones)	5,5 l (1,5 galones)
Tamaño de producto(mm)	230*270	280*300	210*200*180	230*160
Material de la cámara	304	304	Acrílico	304
Material de la cubierta	Vidrio templado	Vidrio templado	Acrílico	Vidrio templado
Puerto de conexión de medidor	SAE hembr de 1/4 pulgada	SAE hembra 1/4 pulgada	SAE hembra de 1/4 pulgada	SAE hembra de 1/4 pulgada

La información general proporcionada en esta especificación no es vinculante.

COMPOSICIÓN DEL PRODUCTO

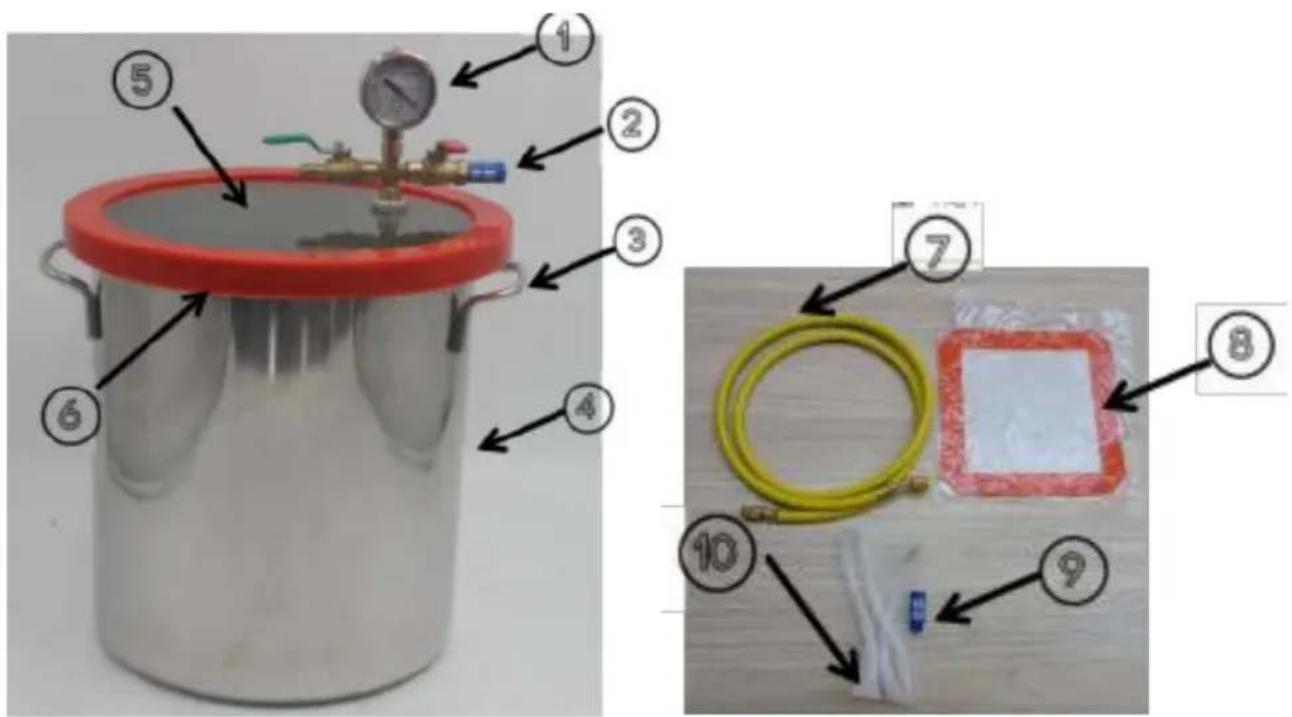

Composición de los componentes de la cámara de vacío (T3, T5, T1,5)

1. Vacuómetro
2. Silenciador
3. Manejar
4. Cuerpo del cañón de acero inoxidable.
5. Vidrio templado
6. Anillo de goma rojo 7.1.5 tubo de goma beige
7. Junta cuadrada
8. Un silenciador adicional (de cortesía)
9. Anillo de goma blanco (de cortesía)

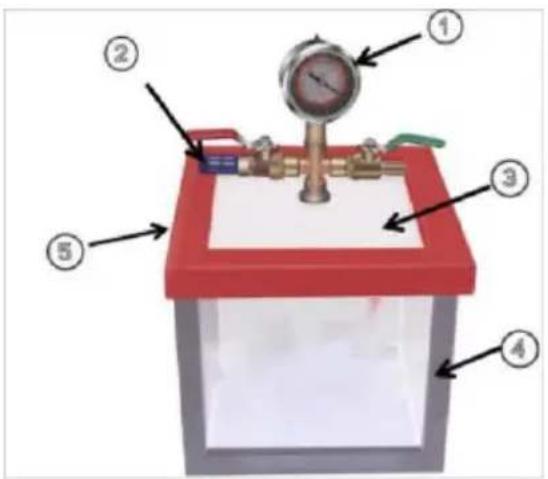

Composición de los componentes de la cámara de vacío ( Y2 )

1. Vacuómetro
2. Silenciador
3. Placa de cubierta de acrílico
4. Cuerpo del cañón acrílico
5. Anillo de goma cuadrado rojo 6.1.5 tubo de goma beige
6. Un silenciador adicional (de cortesía)
7. Junta cuadrada

ACCESORIOS ESTÁNDAR

NÚMERO DE PIEZA	DESCRIPCIÓN	CANTIDAD
1	Tubo de goma de 1,5 metros (amarillo)	1
2	Anillo de goma blanco ( no incl Y2 )	1
3	Silenciador	1
4	Junta cuadrada	1
5	Manómetro de vacío ( no incluye	1
6	Llave (no incluida Y2)	1
