Produkttyp	Vakuumpump med vakuumkammare
Märke	Vevor
Modell	Y2
Kammarvolym	7 L (2 gallon)
Mått (L x B x H)	210 x 200 x 180 mm
Kammarmaterial	Genomskinlig akryl
Lockmaterial	Akryl
Mätanslutningsport	1/4 tum SAE hona
Strömförsörjning	Elektrisk (220-240 V, 50 Hz)
Pumptyp	Lamellpump med olja
Pumpflöde	Cirka 1,5 CFM (42 L/min)
Maximalt vakuum	-0,1 MPa (760 mmHg)
Huvudfunktioner	Skapa vakuum för avgasning, vakuumförsegling, vätskeöverföring
Säkerhet	Låt inte barn leka med enheten; stå inte på kammaren; kontrollera tätningarnas täthet före varje användning
Underhåll och rengöring	Rengör kammaren med en mjuk trasa; kontrollera och byt pumpolja regelbundet; inspektera gummitätningarna
Ingående tillbehör	Gummislang 1,5 m, ljuddämpare, fyrkantig tätning, vakuummanometer, nyckel (beroende på variant)
Reservdelar tillgängliga	Röd gummi-ring, fyrkantig tätning, ljuddämpare, akrylkammare
Garanti	Standard tillverkningsgaranti (se Vevors webbplats)

Vanliga frågor - Y2 Vevor

Hur installerar jag vakuumpumpen Y2?

Montera vakuumkammaren enligt instruktionerna: installera vakuummanometern på akryllocket, anslut slangen till pumpen, och fyll pumpen med olja före första användning.
Viktigt: Dra åt kopplingarna utan att använda överdriven kraft för att undvika skador på gängorna.

Varför rör sig inte manometerns nål?

Detta kan bero på dålig tätning av locket. Kontrollera att den röda gummi-ringen sitter korrekt. Tryck vid behov fast locket i 5 sekunder efter att pumpen startats för att skapa tätning.
Tips: Se till att oljeavtappningspluggen är stängd.

Vilken är den maximala kapaciteten för Y2-kammaren?

Y2-kammaren har en volym på 7 liter, idealisk för avgasning av epoxihartser eller vakuumförsegling av små föremål. Överskrid inte angiven volym för att undvika spill.

Hur underhåller jag vakuumpumpen?

Efter varje användning, töm ut använd olja och ersätt med ny vakuumpumpolja. Rengör filtren regelbundet. Se manualen för rekommenderat oljebytesintervall (var 50:e drifttimme).

Kan jag använda pumpen utan olja?

Nej, Y2-pumpen är en oljesmord lamellpump. Använd alltid specifik vakuumpumpolja (rekommenderad viskositet SAE 20W-50). Torrkörning skulle skada pumpen.

Vad gör jag om kammaren läcker?

Kontrollera den röda gummi-ringen på locket och den fyrkantiga tätningen. Rengör kontaktytorna. Om tätningen är deformerad, byt ut den mot en ny (finns som reservdel).
Tips: Applicera lite silikonfett på tätningen för att förbättra tätningen.

Vilka tillbehör ingår med pumpen Y2?

Y2-pumpen levereras med en gummislang på 1,5 m, en ljuddämpare, en fyrkantig tätning och en vakuummanometer (beroende på version). Vissa modeller inkluderar inte nyckel; kontrollera förpackningens innehåll.

Kan jag använda Y2-kammaren med en annan pump?

Ja, akrylkammaren har en standardanslutning på 1/4 tum SAE hona. Den är kompatibel med de flesta vakuumpumpar som har en motsvarande hankoppling.

Hur rengör jag akrylkammaren?

Använd en mjuk trasa och tvålvatten. Undvik aggressiva lösningsmedel (aceton, alkohol) som kan spräcka akrylen. Torka noggrant före förvaring.

Vad gör jag om pumpen överhettas?

Stäng omedelbart av pumpen. Låt den svalna i 30 minuter. Kontrollera oljenivån och att ventilationsöppningarna inte är blockerade. Om problemet kvarstår, kontakta Vevors kundtjänst.

BRUKSANVISNING Y2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VAKUUMKAMMARE INSTRUKTIONER

MODELL: Y2/T3/T5/T1.5

VARNING: Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Sätt inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
5. Produktegenskaperna gäller endast för korrekt och färdigmonterade produkter.

FÖRSIKTIGHET:

1) När vakuummätaren på vakuumröret är ansluten till akrylplattan måste gummiringar installeras på övre och nedre sidorna, annars kommer det finnas luftläckage. 2) I vissa fall kan den röda gummiringen på ytterkanten av kammarlocket vara ojämn, vilket orsakar dålig tätning när den placeras direkt på kammaren. Detta kan resultera i att vakuummätaren inte visar något trycksvar. Följ dessa steg för att lösa problemet:

ak. Använd båda händerna och tryck bestämt ned kammarlocket i cirka 5 sekunder.

al. Släpp trycket på kammarlocket efter att ha observerat rotationen av visaren på vakuummätaren.

am. Vridningen av vakuummätaren visar att vakuumkammaren och vakuumpumpen fungerar normalt.

Genom att tillämpa denna behandling kan du säkerställa korrekt tätning och etablera normal drift av vakuumkammaren och vakuumpumpen.

Använd försiktighetsåtgärder

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA VID VÄTNING

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med den.
2. Använd endast på avsett sätt. Stå eller sitt inte på produkten.
3. Se till att den röda gummiringen inte är lös före varje användning.

SPARA DESSA INSTRUKTIONER

INSTRUKTIONER FÖR VAKUUMPUMP OCH VAKUUMKAMMARE

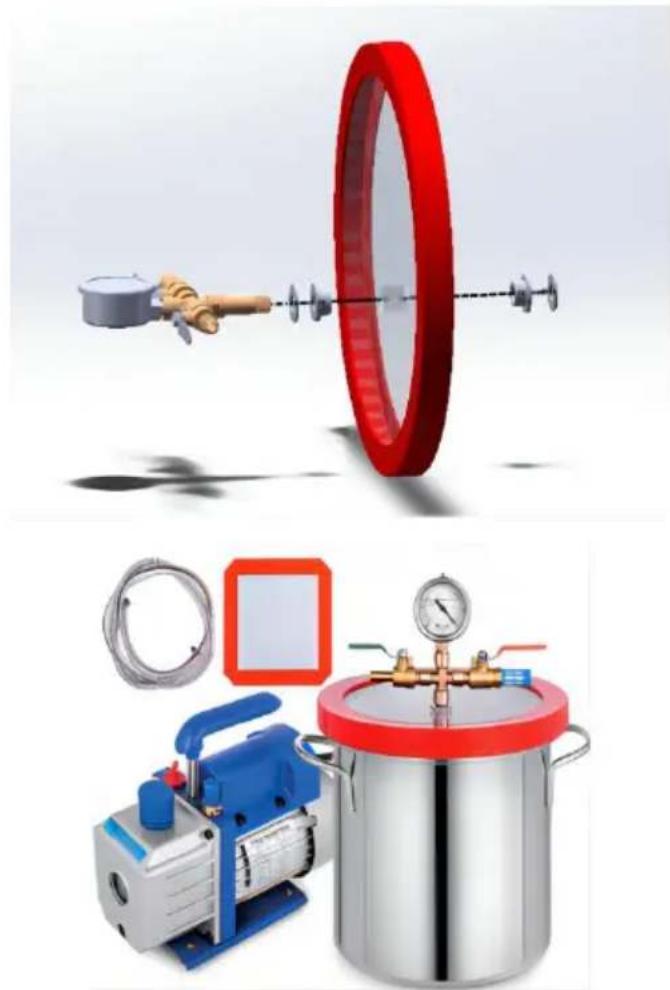

1. Efter att ha tagit bort vakuummätarenheten, installera vakuummätarenheten i den ordning som visas i diagrammet och dra sedan åt muttern med lämplig kraft.

2. Förbered 1 vakuumpump, vakuumkammare och vakuumpumpolja.

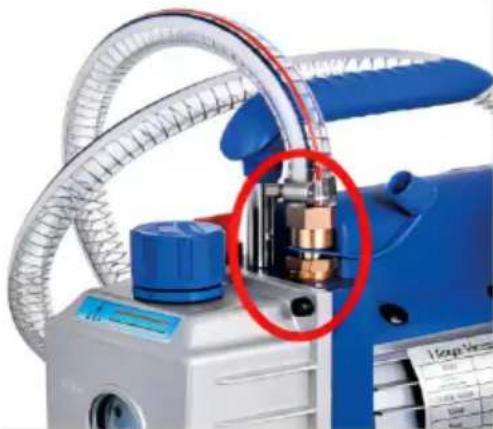

1. Efter påfyllning av vakuumpumpen, anslut slangen till luftinloppsmunstycket på vakuumpumpen.

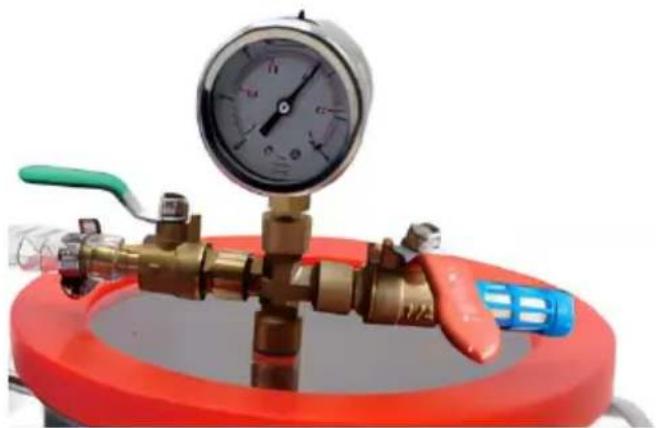

1. Gränssnittet på den andra änden av slangen är kopplat till vakuummätaren och ventilomkopplaren som visas i figuren.

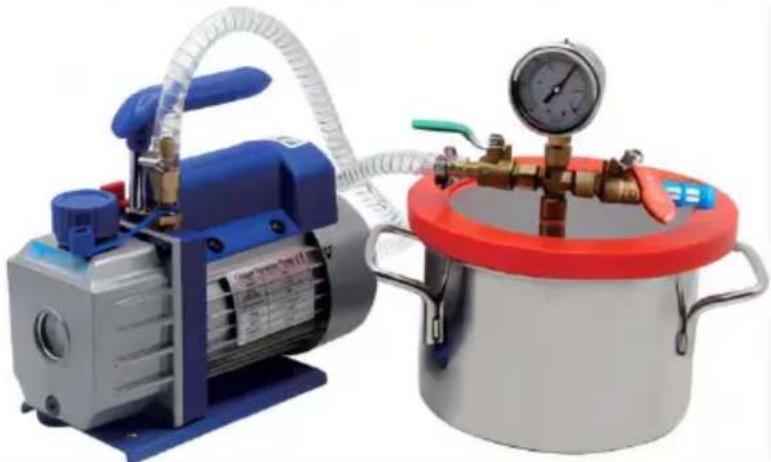

5. Efter anslutningen, starta driften normalt, och du kan se att pekaren på vakuummätaren kommer att rotera.

Den allmänna informationen i denna specifikation är inte bindande.

PRODUKTSAMMANSÄTTNING

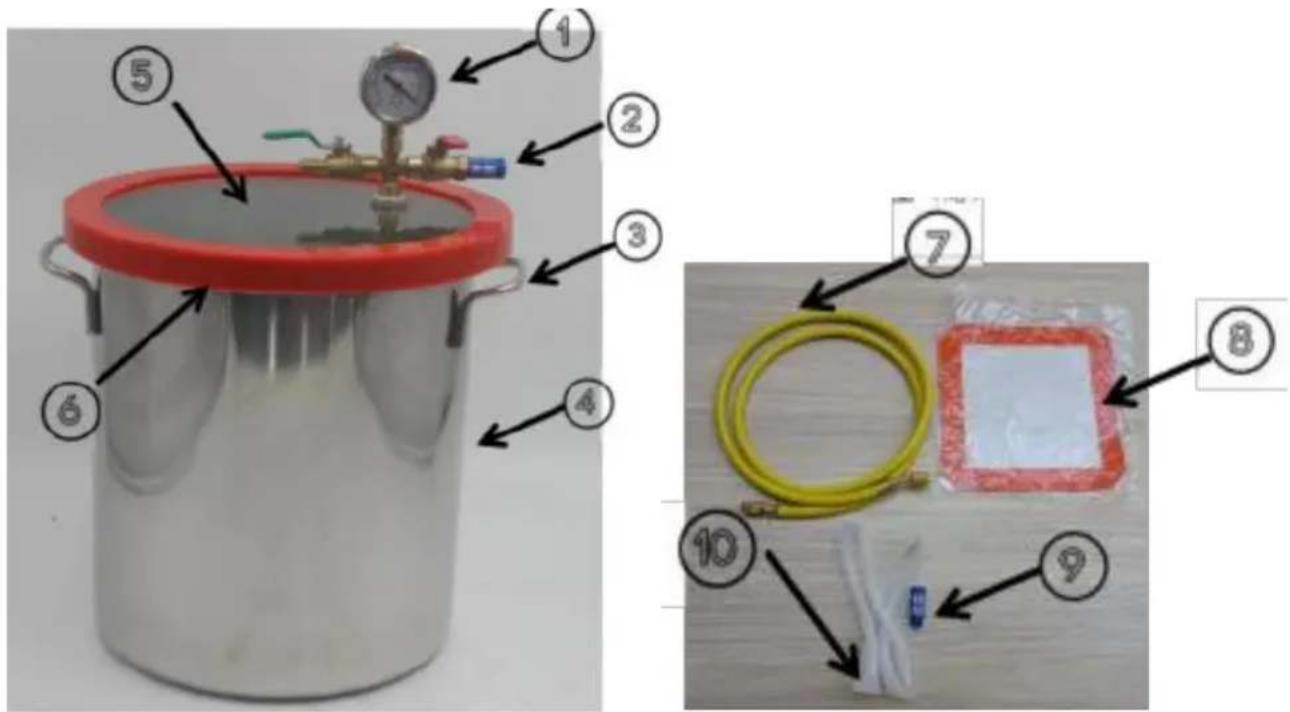

Sammansättning av komponenter i vakuumkammaren (T3, T5, T1.5)

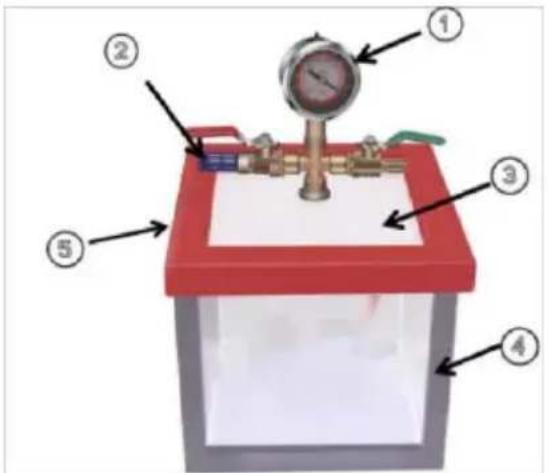

Sammansättning av komponenter i vakuumkammaren (Y2)

1. Vakuummätare
2. Ljuddämpare
3. Akryl täckplåt
4. Fatkropp akryl
5. Fyrkantig röd gummiring 6.1.5 beige gummislang
6. En extra ljuddämpare (gratis)
7. Fyrkantig packning

STANDARD TILLBEHÖR

DELNR.	BESKRIVNING	ANTAL
1	1,5 meter gummislang (gul)	1
2	Vit gummiring ( Inkluderar ej Y2	1
3	Ljuddämpare	1
4	Fyrkantig packning	1
5	Vakuummätare ( Inkluderar ej Y2	1
6	Skiftnyckel (ingår ej Y2)	1
