Produkttyp	Vakuumpumpe mit Vakuumkammer
Marke	Vevor
Modell	Y2
Kammervolumen	7 L (2 Gallonen)
Abmessungen (L x B x H)	210 x 200 x 180 mm
Kammermaterial	Transparentes Acryl
Deckelmaterial	Acryl
Manometeranschluss	1/4 Zoll SAE weiblich
Stromversorgung	Elektrisch (220-240 V, 50 Hz)
Pumpentyp	Ölgeschmierte Flügelzellenpumpe
Pumpenleistung	Ca. 1,5 CFM (42 L/min)
Maximales Vakuum	-0,1 MPa (760 mmHg)
Hauptfunktionen	Vakuumerzeugung zum Entgasen, Vakuumversiegelung, Fluidtransfer
Sicherheit	Kinder nicht mit dem Gerät spielen lassen; nicht auf der Kammer stehen; Dichtungen vor jedem Gebrauch überprüfen
Wartung und Reinigung	Kammer mit einem weichen Tuch reinigen; Pumpenöl regelmäßig überprüfen und wechseln; Gummidichtungen prüfen
Enthaltenes Zubehör	1,5 m Gummischlauch, Schalldämpfer, quadratische Dichtung, Vakuummanometer, Schlüssel (je nach Variante)
Ersatzteile verfügbar	Roter Gummiring, quadratische Dichtung, Schalldämpfer, Acrylkammer
Garantie	Standard-Herstellergewährleistung (siehe Vevor-Website)

Häufig gestellte Fragen - Y2 Vevor

Wie installiere ich die Vakuumpumpe Y2?

Bauen Sie die Vakuumkammer gemäß der Anleitung zusammen: Installieren Sie das Vakuummanometer am Acryldeckel, verbinden Sie den Schlauch mit der Pumpe und füllen Sie die Pumpe vor der ersten Verwendung mit Öl.
Wichtig: Ziehen Sie die Anschlüsse nicht zu fest an, um Gewindeschäden zu vermeiden.

Warum dreht sich die Manometernadel nicht?

Dies kann an einer schlechten Abdichtung des Deckels liegen. Stellen Sie sicher, dass der rote Gummiring richtig positioniert ist. Drücken Sie gegebenenfalls nach dem Starten der Pumpe fest auf den Deckel und halten Sie ihn 5 Sekunden lang gedrückt, um die Abdichtung zu erreichen.
Tipp: Stellen Sie sicher, dass der Ölablassstopfen geschlossen ist.

Wie groß ist das maximale Fassungsvermögen der Y2-Kammer?

Die Y2-Kammer hat ein Volumen von 7 Litern, ideal zum Entgasen von Epoxidharzen oder zum Vakuumversiegeln kleiner Gegenstände. Überschreiten Sie nicht das angegebene Volumen, um ein Überlaufen zu vermeiden.

Wie warte ich die Vakuumpumpe?

Nach jedem Gebrauch das alte Öl ablassen und durch neues Vakuumpumpenöl ersetzen. Reinigen Sie die Filter regelmäßig. Beachten Sie die Anleitung für den empfohlenen Ölwechselintervall (alle 50 Betriebsstunden).

Kann ich die Pumpe ohne Öl verwenden?

Nein, die Y2-Pumpe ist eine ölgeschmierte Flügelzellenpumpe. Verwenden Sie immer spezielles Vakuumpumpenöl (empfohlen wird Viskosität SAE 20W-50). Trockenlauf würde die Pumpe beschädigen.

Was tun, wenn die Kammer undicht ist?

Überprüfen Sie den roten Gummiring am Deckel und die quadratische Dichtung. Reinigen Sie die Kontaktflächen. Wenn die Dichtung verformt ist, ersetzen Sie sie durch eine neue (als Ersatzteil erhältlich).
Tipp: Tragen Sie etwas Silikonfett auf die Dichtung auf, um die Abdichtung zu verbessern.

Welches Zubehör ist bei der Y2-Pumpe enthalten?

Die Y2-Pumpe wird mit einem 1,5 m langen Gummischlauch, einem Schalldämpfer, einer quadratischen Dichtung und einem Vakuummanometer (je nach Version) geliefert. Einige Modelle enthalten keinen Schlüssel; überprüfen Sie den Packungsinhalt.

Kann ich die Y2-Kammer mit einer anderen Pumpe verwenden?

Ja, die Acrylkammer hat einen Standardanschluss von 1/4 Zoll SAE weiblich. Sie ist mit den meisten Vakuumpumpen kompatibel, die einen entsprechenden männlichen Anschluss haben.

Wie reinige ich die Acrylkammer?

Verwenden Sie ein weiches Tuch und Seifenwasser. Vermeiden Sie aggressive Lösungsmittel (Aceton, Alkohol), die das Acryl beschädigen können. Vor der Lagerung gründlich trocknen.

Was tun, wenn die Pumpe überhitzt?

Schalten Sie die Pumpe sofort aus. Lassen Sie sie 30 Minuten abkühlen. Überprüfen Sie den Ölstand und stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Vevor-Kundendienst.

BEDIENUNGSANLEITUNG Y2 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VAKUUMKAMMER ANLEITUNGEN

MODELL: Y2/T3/T5/T1.5

ACHTUNG: Lesen Sie diese Informationen, bevor Sie das Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Halten Sie den Montagebereich sauber und gut beleuchtet.
3. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
4. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
5. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.

VORSICHT:

1) Wenn das Vakuummeter des Vakuumfasses mit der Acrylplatte verbunden ist, müssen Gummiringe auf der Ober- und Unterseite angebracht sein, sonst kommt es zu einem Luftleck. 2) In einigen Fällen kann der rote Gummiring am äußeren Rand der Kammerabdeckung uneben sein, was zu einer schlechten Abdichtung führt, wenn er direkt auf die Kammer gelegt wird. Dies kann dazu führen, dass das Vakuummeter keine Druckreaktion anzeigt. Um dieses Problem zu beheben, führen Sie die folgenden Schritte aus:

k. Starten Sie die Vakuumpumpe.

l. Drücken Sie etwa 5 Sekunden lang fest auf den Kammerdeckel.

m. Lassen Sie den Druck auf der Kammerabdeckung ab, nachdem Sie die Drehung des Zeigers auf dem Vakuummeter beobachtet haben.

n. Die Drehung des Vakuummeterzeigers zeigt an, dass die Vakuumkammer und die Vakuumpumpe normal funktionieren.

o. Durch diese Behandlung können Sie eine ordnungsgemäße Abdichtung sicherstellen und den normalen Betrieb der

Vakuumkammer und der Vakuumpumpe sicherstellen.

Vorsichtsmaßnahmen treffen

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH KIPPEN ZU VERMEIDEN:

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.
2. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt stehen oder sitzen.
3. Stellen Sie vor jedem Gebrauch sicher, dass der rote Gummiring locker ist.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

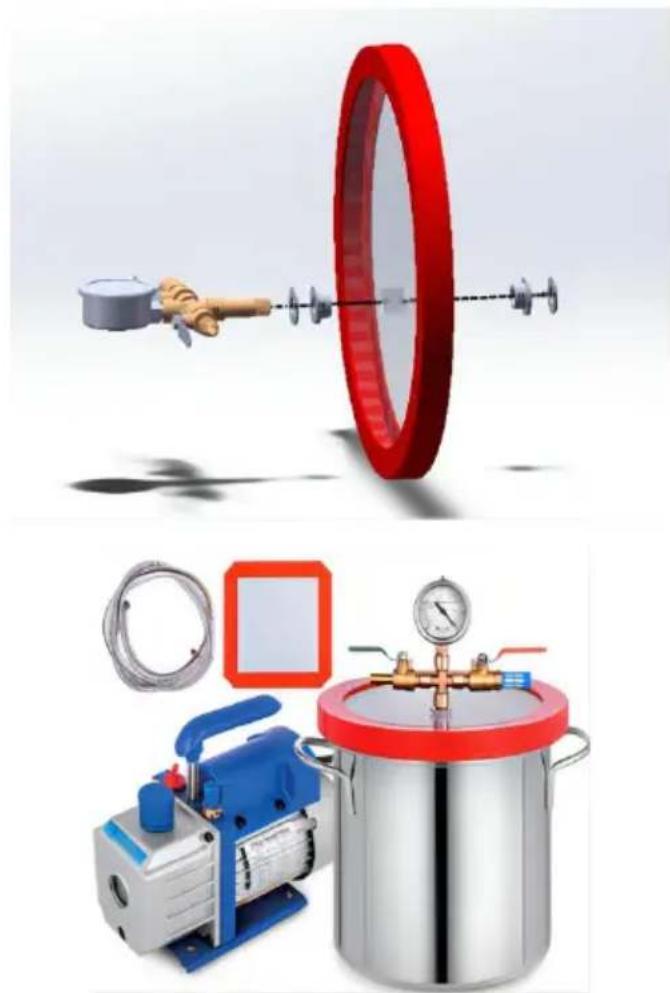

1. Nach dem Entfernen der Vakuummeterbaugruppe installieren Sie die Vakuummeterbaugruppe in der im Diagramm gezeigten Reihenfolge und ziehen Sie dann die Mutter mit der entsprechenden Kraft fest.
2. Bereiten Sie 1 Vakuumpumpe, 1 Vakuumkammer und Vakuumpumpenöl vor.

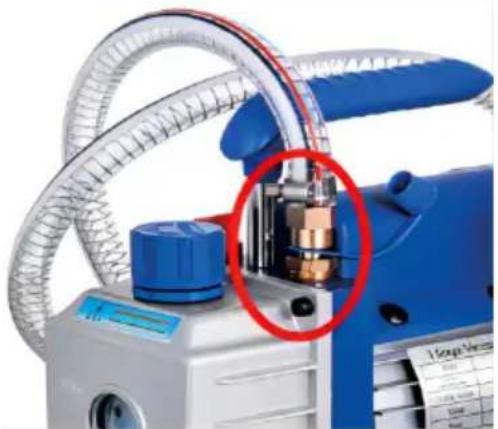

1. Nach dem Füllen der Vakuumpumpe verbinden Sie den Schlauch mit der Lufteinlassdüse der Vakuumpumpe.

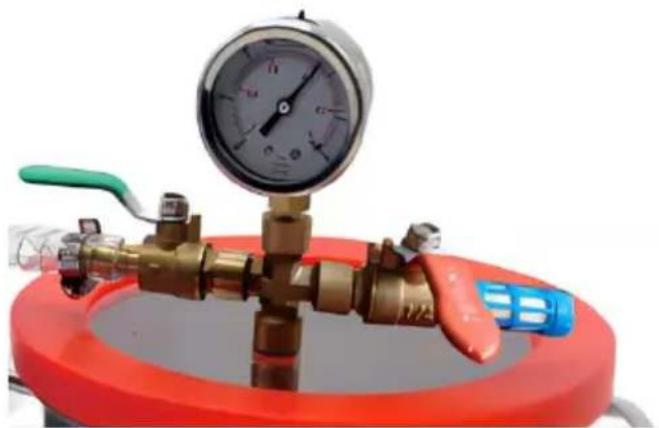

1. Die Schnittstelle am anderen Ende des Schlauchs ist mit dem Vakuummessgerät verbunden, und die Ventilschaltung ist in der Abbildung dargestellt.

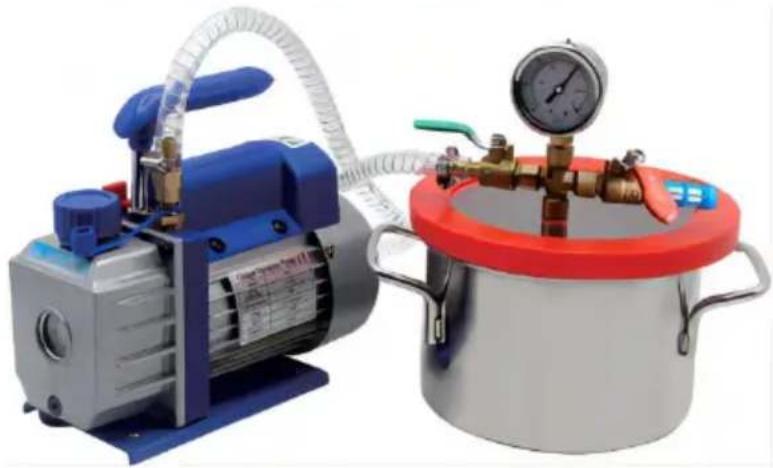

1. Nach dem Anschluss starten Sie die Leistung normalerweise, und Sie können sehen, dass der Druckzeiger des Vakuummessgeräts rotiert.

Modell	T3	T5	Y2	T 1,5
Volumen	11 I (3 Gallonen)	18 I (5 Gallonen)	7 I (2 Gallone)	5,5 I (1,5 Gallonen)
Produktgröße (mm)	230*270	280*300	210*200*180	230*160
Kammermaterial	304	304	Acryl	304
Bezugsmaterial	Gehärtetes Glas	Gehärtetes Glas	Acryl	Gehärtetes Glas
Anschlussport des Manometers	1/4 Zoll SAE weiblich	1/4 Zoll SAE weiblich	1/4 Zoll SAE weiblich	1/4 Zoll SA weiblich

Die in dieser Spezifikation enthaltenen allgemeinen Angaben sind unverbindlich.

PRODUKTZUSAMMENSETZUNG

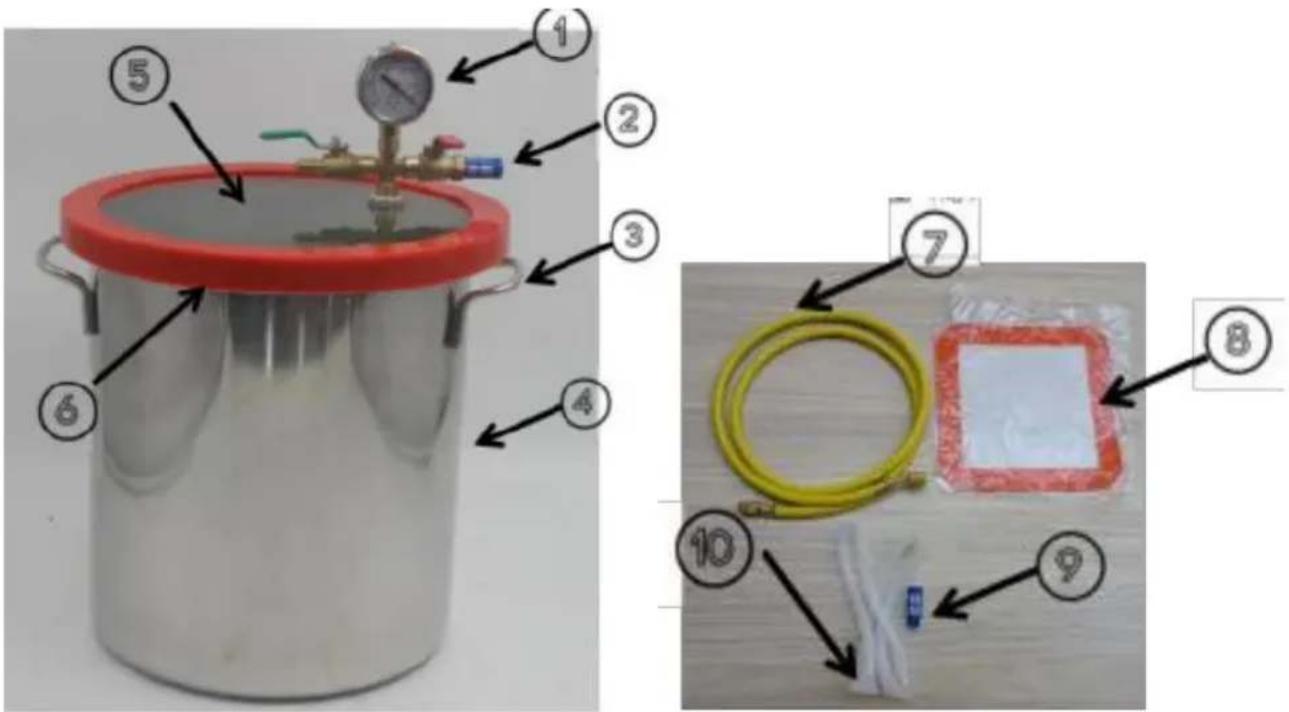

Zusammensetzung der Vakuumkammerkomponenten (T3, T5, T1,5)

1. Vakuummeter
2. Schalldämpfer
3. Griff
4. Fasskörper aus Edelstahl
5. Gehärtetes Glas
6. Roter Gummiring

7.1.5 Beiger Gummischlauch 8. Quadratische Dichtung 9. Ein zusätzlicher Zubehörschalldämpfer (kostenlos) 10. Weißer Gummiring (kostenlos)

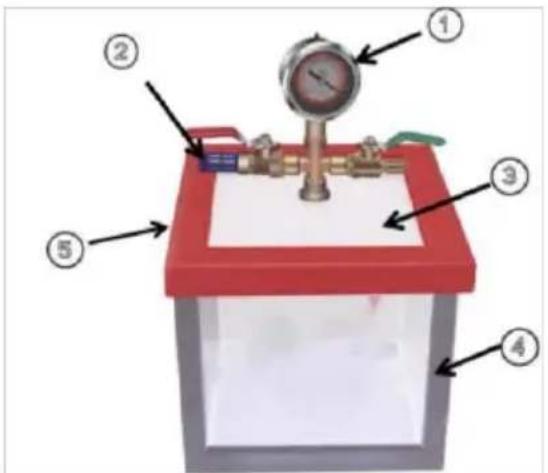

Zusammensetzung der Vakuumkammerkomponenten (Y2)

1. Vakuummeter
2. Schalldämpfer
3. Acryl-Abdeckplatte
4. Fasskörper Acryl
5. Quadratischer roter Gummiring, 6.1.5 beiger Gummischlauch
6. Ein zusätzlicher Zubehörschalldämpfer (kostenlos)
7. Quadratische Dichtung

STANDARDZUBEHÖR

TEIL NR.	BESCHREIBUNG	Menge
1	1,5 Meter Gummischlauch (gelb)	1
2	Weißer Gummiring ( Y2 nicht enthalten )	1
3	Schalldämpfer	1
4	Quadratische Dichtung	1
5	Vakuummeter ( Y2 nicht inbegriffe	1
6	Schraubenschlüssel (Y2 nicht enthalten)	1
