Producttype	Vacuümpomp met vacuümkamer
Merk	Vevor
Model	Y2
Kamervolume	7 L (2 gallons)
Afmetingen (L x B x H)	210 x 200 x 180 mm
Materiaal kamer	Transparant acryl
Materiaal deksel	Acryl
Aansluiting manometer	1/4 inch SAE vrouwelijk
Voeding	Elektrisch (220-240 V, 50 Hz)
Pomptype	Schoepenpomp met olie
Pompdebiet	Ongeveer 1,5 CFM (42 L/min)
Maximale vacuüm	-0,1 MPa (760 mmHg)
Belangrijkste functies	Vacuüm creëren voor ontgassing, vacuümsealen, vloeistofoverdracht
Veiligheid	Laat kinderen niet met het apparaat spelen; ga niet op de kamer staan; controleer de afdichtingen voor elk gebruik
Onderhoud en reiniging	Reinig de kamer met een zachte doek; controleer en vervang regelmatig de pompolie; inspecteer de rubberen afdichtingen
Inbegrepen accessoires	Rubberen slang van 1,5 m, geluiddemper, vierkante afdichting, vacuümmeter, sleutel (afhankelijk van variant)
Los verkrijgbare onderdelen	Rode rubberen ring, vierkante afdichting, geluiddemper, acrylkamer
Garantie	Standaard fabrieksgarantie (raadpleeg de Vevor-website)

Veelgestelde vragen - Y2 Vevor

Hoe installeer ik de vacuümpomp Y2?

Monteer de vacuümkamer volgens de instructies: installeer de vacuümmeter op het acryldeksel, sluit de slang aan op de pomp en vul de pomp met olie vóór het eerste gebruik.
Belangrijk: Draai de verbindingen niet te vast aan om beschadiging van de schroefdraad te voorkomen.

Waarom draait de naald van de manometer niet?

Dit kan komen door een slechte afdichting van het deksel. Controleer of de rode rubberen ring goed is geplaatst. Druk indien nodig het deksel 5 seconden stevig aan nadat de pomp is gestart om de afdichting te creëren.
Tip: Zorg ervoor dat de olieafvoerdop gesloten is.

Wat is de maximale capaciteit van de Y2-kamer?

De Y2-kamer heeft een volume van 7 liter, ideaal voor het ontgassen van epoxyharsen of het vacuümsealen van kleine voorwerpen. Overschrijd het aangegeven volume niet om overstromen te voorkomen.

Hoe onderhoud ik de vacuümpomp?

Ververs na elk gebruik de gebruikte olie en vervang deze door nieuwe vacuümpompolie. Reinig regelmatig de filters. Raadpleeg de handleiding voor de aanbevolen olieverversingscyclus (elke 50 gebruiksuren).

Kan ik de pomp zonder olie gebruiken?

Nee, de Y2-pomp is een schoepenpomp die met olie wordt gesmeerd. Gebruik altijd speciale vacuümpompolie (aanbevolen viscositeit SAE 20W-50). Droog gebruik zou de pomp beschadigen.

Wat moet ik doen als de kamer lekt?

Controleer de rode rubberen ring op het deksel en de vierkante afdichting. Reinig de contactoppervlakken. Als de afdichting vervormd is, vervang deze dan door een nieuwe (verkrijgbaar als reserveonderdeel).
Tip: Breng wat siliconenvet aan op de afdichting om de afdichting te verbeteren.

Welke accessoires zijn inbegrepen bij de Y2-pomp?

De Y2-pomp wordt geleverd met een rubberen slang van 1,5 m, een geluiddemper, een vierkante afdichting en een vacuümmeter (afhankelijk van de versie). Sommige modellen bevatten geen sleutel; controleer de inhoud van de verpakking.

Kan ik de Y2-kamer met een andere pomp gebruiken?

Ja, de acrylkamer heeft een standaard aansluiting van 1/4 inch SAE vrouwelijk. Deze is compatibel met de meeste vacuümpompen met een bijpassende mannelijke aansluiting.

Hoe reinig ik de acrylkamer?

Gebruik een zachte doek en zeepwater. Vermijd agressieve oplosmiddelen (aceton, alcohol) die het acryl kunnen doen barsten. Droog grondig voor opslag.

Wat moet ik doen als de pomp oververhit raakt?

Schakel de pomp onmiddellijk uit. Laat deze 30 minuten afkoelen. Controleer het oliepeil en of de ventilatieopeningen niet geblokkeerd zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Vevor.

GEBRUIKSAANWIJZING Y2 Vevor

WAARSCHUWING: Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaar opleveren.
2. Zorg dat de verzamelplaats schoon en goed verlicht is.
3. Houd omstanders uit de buurt tijdens de montage.
4. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
5. De producteigenschappen gelden alleen voor correct en volledig gemonteerde producten.

VOORZICHTIGHEID:

1) Wanneer de vacuümmeter van het vacuümvat is verbonden met de acrylplaat, moeten er rubberen ringen op de boven- en onderkant zitten, en kan er lucht ontsnappen. 2) In sommige gevallen kan de rode rubberen ring aan de buitenrand de kamerdeksel ongelijk maken, wat een slechte afdichting veroorzaakt wanneer deze direct op de kamer wordt geplaatst. Dit kan ertoe leiden dat de vacuümmeter geen drukrespons weergeeft. Volg deze stappen om het probleem op te lossen:

a. Start de vacuümpomp.

b. Druk met beide handen ongeveer 5 seconden lang stevig op het deksel van de kamer.

c. Laat de druk op het kamerdeksel los nadat u de rotatie van de wijzer op de vacuümmeter hebt geobserveerd.

d. De rotatie van de wijzer van de vacuümmeter geeft aan dat de vacuümkamer en de vacuümpomp normaal werken.

e. Door deze behandeling toe te passen, kunt u een goede afdichting garanderen en de normale werking van de vacuümkamer en vacuümpomp herstellen.

Neem voorzorgsmaatregelen

WAARSCHUWING: OM ERNSTIG LETSEL DOOR KANTELEN TE VOORKOMEN:

1. Dit product is geen speelgoed. Laat kinderen niet met dit artikel spelen.
2. Gebruik alleen zoals bedoeld. Ga niet op het product staan of zitten.
3. Controleer voor elk gebruik of de rode rubberen ring niet los zit.

BEWAAR DEZE INSTRUCTIES

INSTRUCTIES VOOR VACUUMPOMP EN VACUÜMKAMER

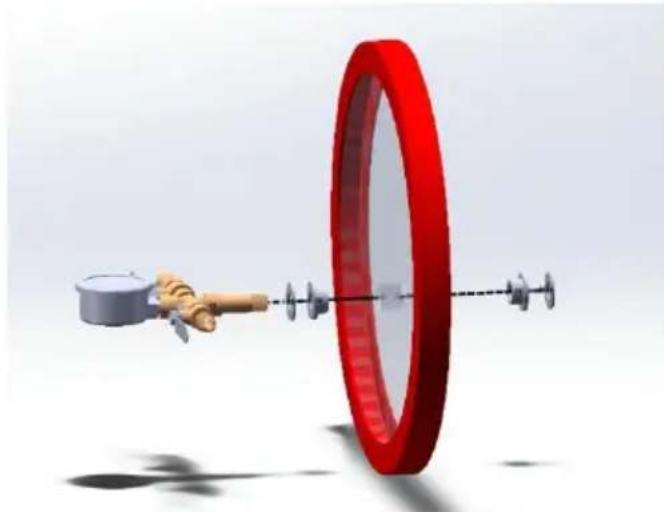

1. Nadat u de

vacuümmeter-eenheid hebt

verwijderd, installeert u de

vacuümmeter-eenheid in de

volgorde zoals aangegeven

in het diagram. Draai

vervolgens de moer vast met de juiste kracht.

1. Bereid 1 vacuümpomp voor,

1 vacuümkamer en vacuümpomp olie.

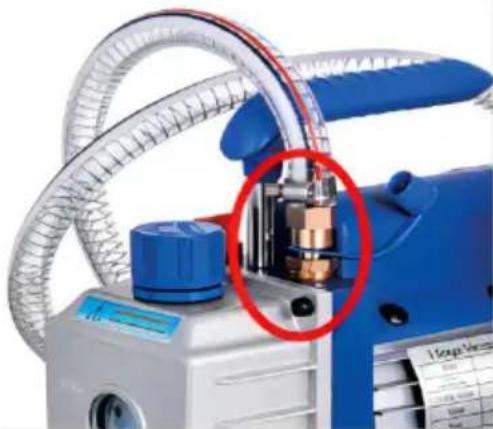

3. Na het vullen de vacuümpomp aansluiten, de slang naar de luchinlaatmondstuk van de vacuümpomp aansluiten.

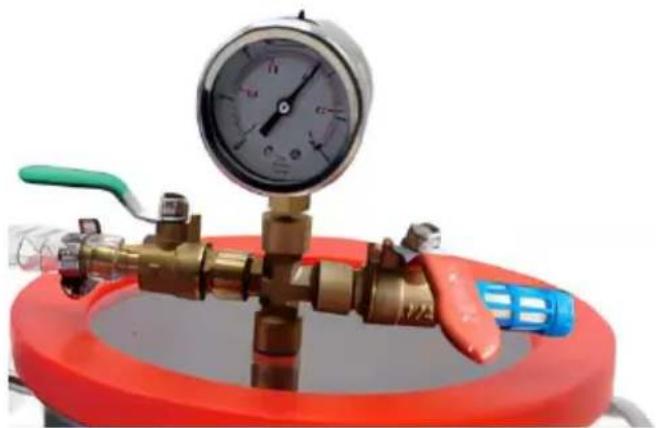

1. De interface aan het andere uiteinde van de slang is verbonden met de vacuümmeter, en de ventielschakelaar is weergegeven in de figuur.

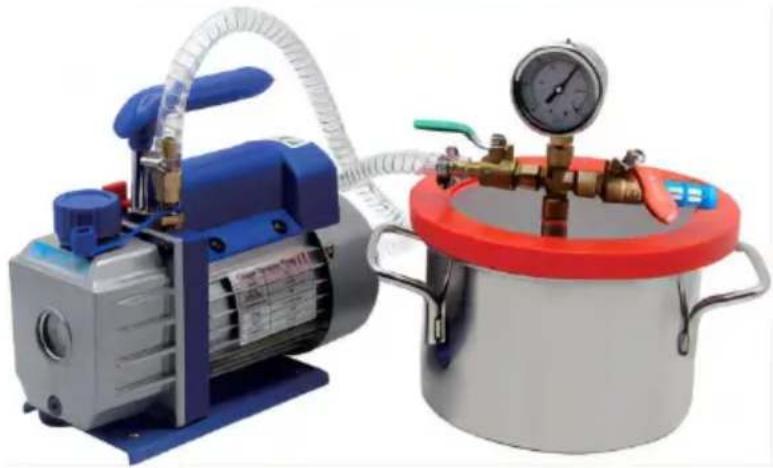

1. Na de verbinding start de stroom normaal gesproken, en je kunt zien dat de wijzer van de vacuümmeter zal draaien.

Model	T3	T5	Jaar 2	T1.5
Volume	11L (3 ga)	18L (5 gal)	7L (2 gal)	5,5 liter (1 gal)
Productgrootte (mm)	230*270	280*300	210*200*180	230*160
Kamermateriaal	304	304	Acryl	304
Materiaal van de omslag	Gehard glas	Gehard glas	Acryl	Gehard glas
Aansluitpoort van de meter	1/4inchSAE vrouwelijk	1/4inchSAE vrouwelijk	1/4inchSAE vrouwelijk	1/4inchSAE vrouwelijk

De algemene informatie in deze specificatie is niet bindend.

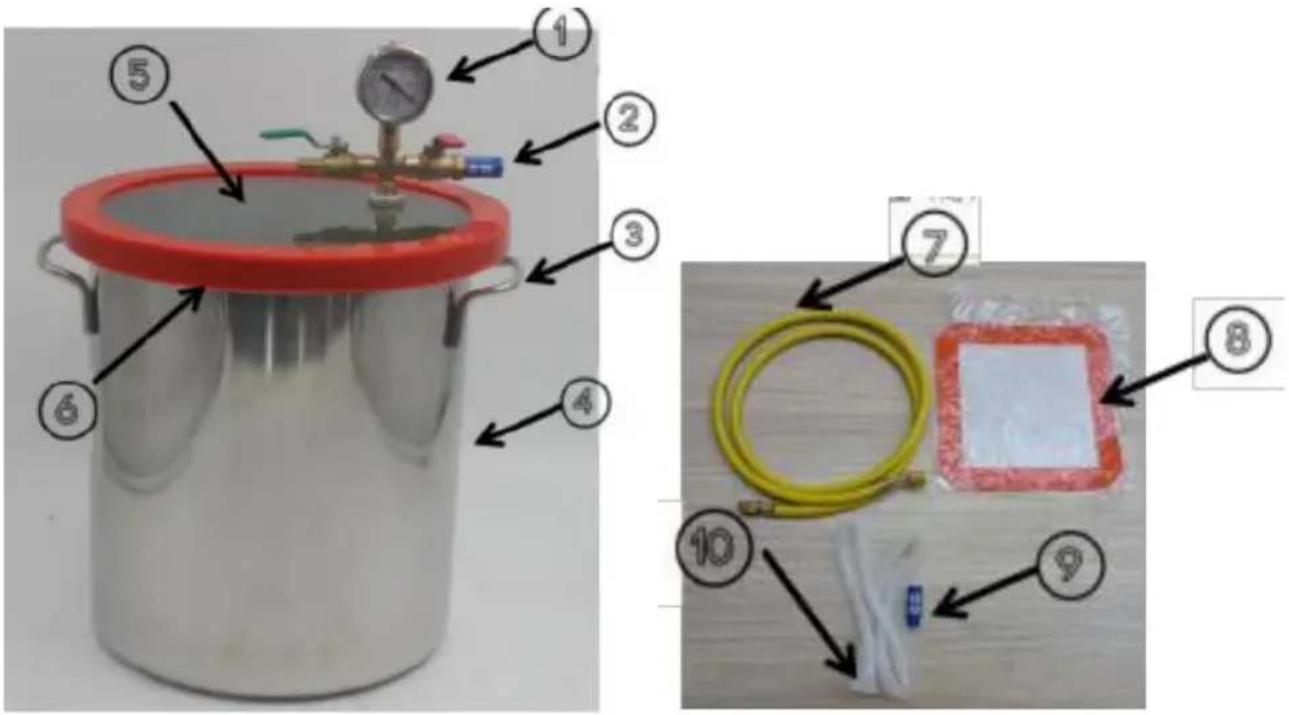

PRODUCTSAMENSTELLING

Samenstelling van vacuümkamercomponenten (T3, T5, T1.5)

1. Vacuümmeter
2. Geluiddemper
3. Acryl afdekplaat
4. Vatlichaam van acryl
5. Vierkante rode rubberen ring 6.1.5 beige rubberen buis
6. Eén extra accessoire-demper (gratis)
7. Vierkante pakking

STANDAARDACCESSOIRES

ONDERDEEL NR.	BESCHRIJVING	Hoeveelhe id
1	1,5 meter rubberen slang (geel)	1
2	Witte rubberen ring ( geen Y2inbegrepen )	1
3	Geluiddemper	1
4	Vierkante pakking	1
5	Vacuümmeter ( geen Y2 inbegrepe	1
6	Moersleutel (niet inbegrepen Y2)	1
