Y2 - Pompe Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa per vuoto con camera a vuoto
Marca	Vevor
Modello	Y2
Volume della camera	7 L (2 galloni)
Dimensioni (L x P x A)	210 x 200 x 180 mm
Materiale della camera	Acrilico trasparente
Materiale del coperchio	Acrilico
Porta di connessione del vacuometro	1/4 pollice SAE femmina
Alimentazione	Elettrica (220-240 V, 50 Hz)
Tipo di pompa	Pompa a palette con olio
Portata della pompa	Circa 1,5 CFM (42 L/min)
Vuoto massimo	-0,1 MPa (760 mmHg)
Funzioni principali	Creazione di vuoto per degassaggio, sigillatura sottovuoto, trasferimento fluidi
Sicurezza	Non lasciare giocare i bambini con l'apparecchio; non salire sulla camera; controllare la tenuta delle guarnizioni prima di ogni utilizzo
Manutenzione e pulizia	Pulire la camera con un panno morbido; controllare e cambiare l'olio della pompa regolarmente; ispezionare le guarnizioni in gomma
Accessori inclusi	Tubo in gomma da 1,5 m, silenziatore, guarnizione quadrata, vacuometro, chiave (a seconda della variante)
Ricambi disponibili	Anello in gomma rosso, guarnizione quadrata, silenziatore, camera acrilica
Garanzia	Garanzia costruttore standard (consultare il sito Vevor)

Domande frequenti - Y2 Vevor

Come installare la pompa per vuoto Y2 ?

Assemblare la camera a vuoto seguendo le istruzioni: installare il vacuometro sul coperchio acrilico, collegare il tubo alla pompa, e riempire la pompa di olio prima del primo utilizzo.
Importante: Serrare i raccordi senza forzare per evitare di danneggiare le filettature.

Perché l'ago del vacuometro non gira?

Ciò può essere dovuto a una scarsa tenuta del coperchio. Verificare che l'anello in gomma rosso sia posizionato correttamente. Se necessario, premere saldamente il coperchio per 5 secondi dopo aver avviato la pompa per creare tenuta.
Suggerimento: assicurarsi che il tappo di scarico dell'olio sia chiuso.

Qual è la capacità massima della camera Y2?

La camera Y2 ha un volume di 7 litri, ideale per il degassaggio di resine epossidiche o la sigillatura sottovuoto di piccoli oggetti. Non superare il volume indicato per evitare traboccamenti.

Come si effettua la manutenzione della pompa per vuoto?

Dopo ogni utilizzo, svuotare l'olio usato e sostituirlo con olio nuovo per pompa a vuoto. Pulire i filtri regolarmente. Consultare le istruzioni per il ciclo di cambio olio consigliato (ogni 50 ore di utilizzo).

Posso usare la pompa senza olio?

No, la pompa Y2 è una pompa a palette lubrificate ad olio. Utilizzare sempre olio specifico per pompa a vuoto (viscosità SAE 20W-50 consigliata). Il funzionamento a secco danneggerebbe la pompa.

Cosa fare se la camera perde?

Controllare l'anello in gomma rosso sul coperchio e la guarnizione quadrata. Pulire le superfici di contatto. Se la guarnizione è deformata, sostituirla con una nuova (disponibile come ricambio).
Suggerimento: applicare un po' di grasso al silicone sulla guarnizione per migliorare la tenuta.

Quali accessori sono inclusi con la pompa Y2?

La pompa Y2 viene fornita con un tubo in gomma da 1,5 m, un silenziatore, una guarnizione quadrata e un vacuometro (a seconda della versione). Alcuni modelli non includono la chiave; verificare il contenuto della confezione.

Posso usare la camera Y2 con un'altra pompa?

Sì, la camera acrilica ha una porta di connessione standard da 1/4 pollice SAE femmina. È compatibile con la maggior parte delle pompe a vuoto dotate di raccordo maschio corrispondente.

Come pulire la camera acrilica?

Usare un panno morbido e acqua saponata. Evitare solventi aggressivi (acetone, alcol) che possono incrinare l'acrilico. Asciugare accuratamente prima dello stoccaggio.

Cosa fare se la pompa surriscalda?

Spegnere immediatamente la pompa. Lasciare raffreddare per 30 minuti. Controllare il livello dell'olio e che le aperture di aerazione non siano ostruite. Se il problema persiste, contattare il servizio post-vendita Vevor.

MANUALE UTENTE Y2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ISTRUZIONI PER LA CAMERA DA VUOTO

MODELLO: Y2/T3/T5/T1.5

ATTENZIONE: leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può causare gravi lesioni.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Tenere gli astanti fuori dall'area durante l'assemblaggio.
4. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
5. Le capacità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.

ATTENZIONE:

1) Quando il vacuometro del barilotto del vuoto è collegato alla piastra acrilica, è necessario installare anelli di gomma sulla piastra, sui lati superiore e inferiore, altrimenti si verificheranno perdite d'aria. 2) In alcuni casi, l'anello di gomma rosso sul bordo esterno del coperchio della camera potrebbe essere irregolare, causando una scarsa tenuta quando posizionato direttamente sulla camera. Ciò può comportare che il misuratore del vuoto non mostri alcuna risposta alla pressione. Per risolvere questo problema, segui questi passaggi:

p. Avviare la pompa per vuoto. q. Utilizzando entrambe le mani, premere con decisione il coperchio della camera per circa 5 secondi.

r. Rilasciare la pressione sul coperchio della camera dopo aver osservato la rotazione della lancetta del vacuometro.

s. La rotazione dell'indicatore del vacuometro indica che la camera da vuoto e la pompa a vuoto funzionano normalmente.

Applicando questo trattamento è possibile garantire una corretta tenuta e ripristinare il normale funzionamento della camera a vuoto e della pompa a vuoto.

Usare precauzioni

ATTENZIONE: PER EVITARE GRAVI LESIONI DOVUTE AL RIBALTAMENTO:

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.
2. Utilizzare solo come previsto. Non stare in piedi o seduti sul prodotto.
3. Prima di ogni utilizzo, assicurarsi che l'anello di gomma rosso non sia allentato.

SALVA QUESTE ISTRUZIONI

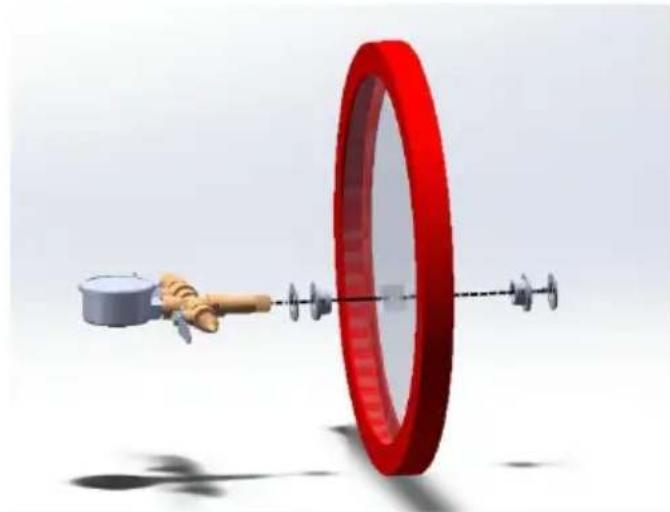

1. Dopo aver rimosso il gruppo del vacuometro, installarlo nell'ordine mostrato nello schema, quindi serrare il dado con la forza adeguata.

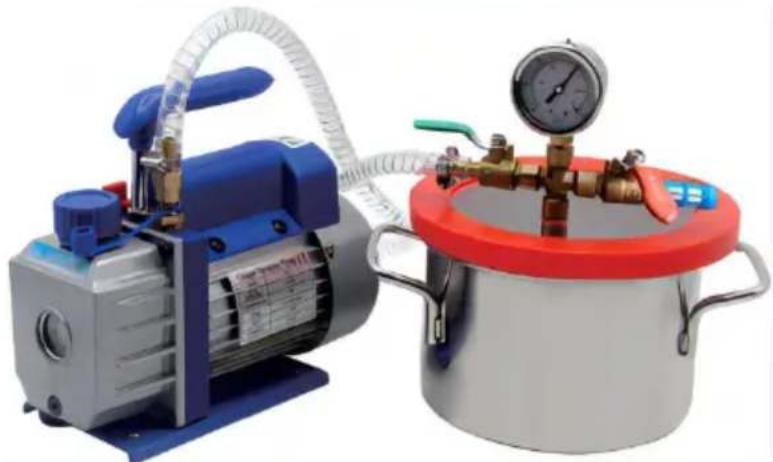

2. Preparare 1 pompa a vuoto, camera a vuoto e olio per pompa a vuoto.

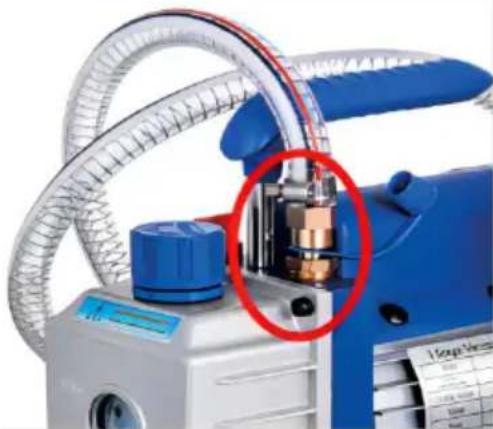

1. Dopo il riempimento della pompa a vuoto, collegare il tubo flessibile all'ugello di ingresso dell'aria della pompa a vuoto.

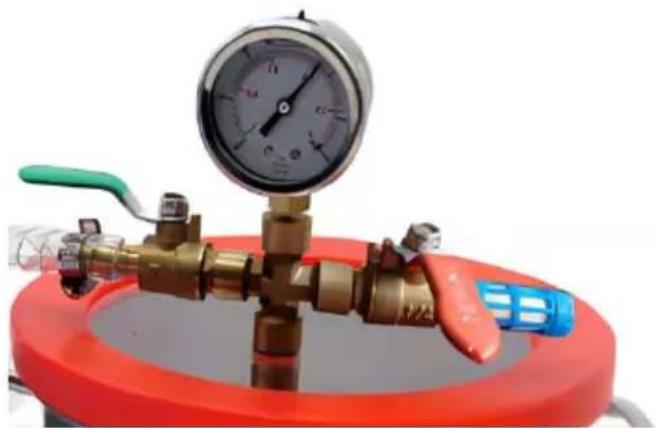

1. L'interfaccia all'altra estremità del tubo flessibile è collegata al vacuometro, e la valvola di intercettazione è mostrata in figura.

5. Dopo il collegamento, avviare normalmente l'alimentazione, e si può vedere che il puntatore di pressione del vacuometro ruoterà.

Modello	Tipo 3	Tipo 5	Anno2	Età 1.5
Volume	11L (3 galloni)	18L (5 gallon	7L (2 galloni)	5,5 litri (1,5 galloni)
Dimensioni del prodotto(mm)	230*270	280*300	Dimensioni: 210*200*180	230*160
Materiale della camera	304	304	Acrilico	304
Materiale di copertura	Vetro temperato	Vetro temperat	Acrilico	Vetro temperato
Porta di collegamento del misuratore	1/4 pollice SAE femmina	1/4 pollice SA femmina	1/4 pollice SAE femmina	1/4 pollice SAE femmin

Le informazioni generali fornite nella presente specifica non sono vincolanti.

COMPOSIZIONE DEL PRODOTTO

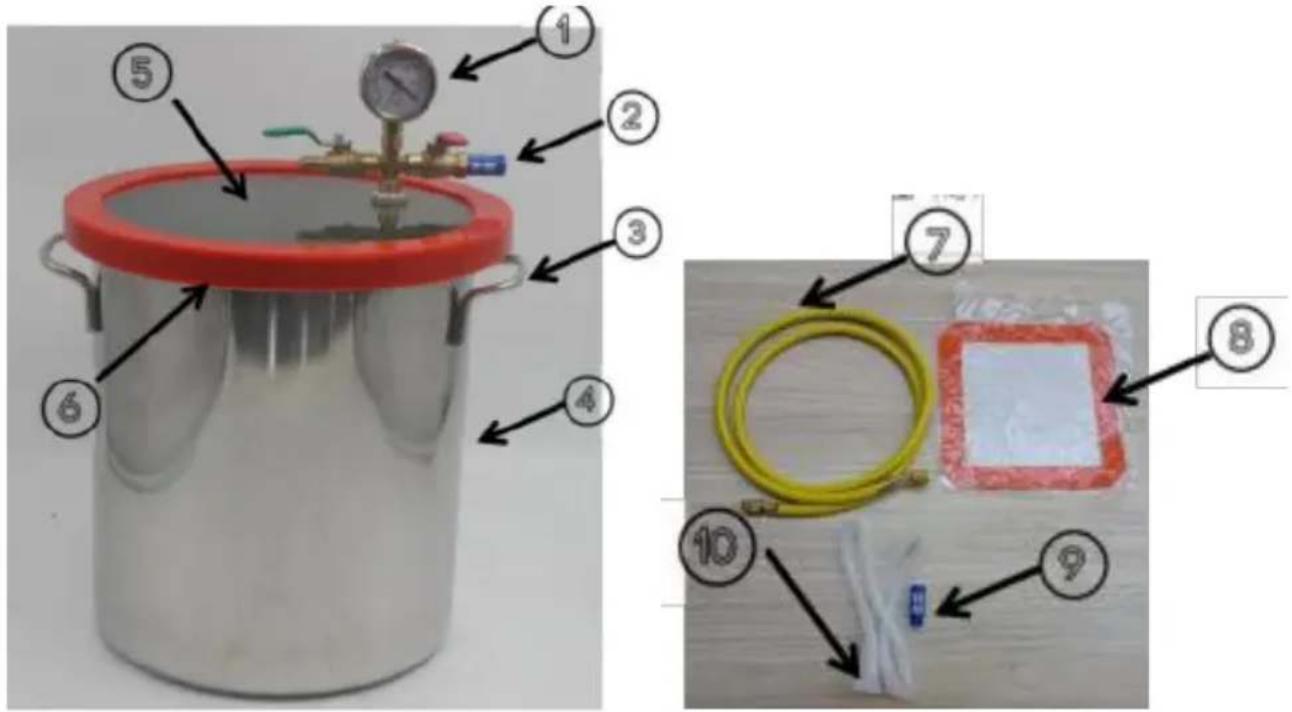

Composizione dei componenti della camera a vuoto (T3, T5,

1. Misuratore del vuoto
2. Silenziatore
3. Maniglia
4. Corpo della canna in acciaio inossidabile
5. Vetro temperato
6. Anello di gomma rossa 7.1.5 tubo di gomma beige
7. Guarnizione quadrata
8. Un silenziatore accessorio aggiuntivo (in omaggio)
9. Anello di gomma bianco (in omaggio)

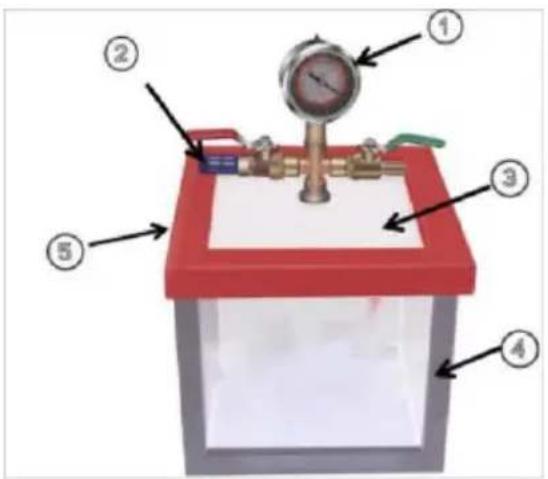

Composizione dei componenti della camera a vuoto (Y2)

1. Misuratore del vuoto
2. Silenziatore
3. Piastra di copertura in acrilico
4. Corpo della canna in acrilico
5. Anello di gomma rosso quadrato 6.1.5 tubo di gomma beige
6. Un silenziatore accessorio aggiuntivo (in omaggio)
7. Guarnizione quadrata

ACCESSORI STANDARD

N. PARTE	DESCRIZIONE	Quantità
1	Tubo di gomma da 1,5 metri (gi)	1
2	Anello di gomma bianco ( non in Y2 )	1
3	Silenziatore	1
4	Guarnizione quadrata	1
5	Misuratore del vuoto ( non incluso	1
6	Chiave inglese (non inclusa Y2)	1
