MODE D'EMPLOI ERMLL3-01B ErgoAV

Vérifiez la compatibilité du motif VESA

Max : 23.6 po 600mm Max : 15.7 po 400mm

Motif VESA compatible :

100 x 100mm 200 x 200mm 200 x 400mm 400 x 300mm

200 x 100mm 200 x 300mm 300 x 200mm 400 x 400mm

Maximum/Minimum :

600 x 400mm (23.6 x 15.7 po) 400 x 200mm 600 x 400mm

100 x 100mm (3.9 x 3.9 po)

Si ce support n'est pas compatible, veuillez contacter le support produit.

2

Vérifiez la charge maximale

Montants en bois / Béton / Murs en blocs de béton :

135 livres (61kg) Placoplâtre : 100 livres (45kg)

Si votre téléviseur pèse plus, ce support n'est PAS compatible.

AVERTISSEMENT

NE PAS dépasser la charge maximale. L'utilisation avec des produits plus lourds que la charge maximale peut entraîner une défaillance du support et de ses accessoires, entraînant d'éventuels dommages et/ou blessures.

3

Vérifier le type de mur

Montants en bois (avec cloisons sèches)

16 po (406mm) 24 po (610mm) Parfait

Placoplâtre uniquement

24 po (610mm) 24 po (610mm) Parfait

Murs en béton et en blocs de béton

Parfait

Outils nécessaires (non inclus)	Perceuse électrique	Crayon	Tournevis Phillips	Mètre ruban	Niveau	7/16 po (11mm)Clé à douille
	Pour les murs à montants en bois			Pour le placoplâtre	Pour murs en béton et en blocs de béton
	Détecteur de goujons Ailette	5/32 po (4mm)Foret à bois			Marteau	3/8 po (10mm)Foret à bétonMarteau

Pour les murs à montants en bois

Pour le placoplâtre

Marteau

Pour murs en béton et en blocs de béton

3/8 po (10mm) Foret à bétonMarteau

5

Consignes De Securite Importantes

DANGER : Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous NE comprenez PAS les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client.
ATTENTION : Évitez les risques de blessures personnelles et de dommages matériels !
AVERTISSEMENT : Toutes les fixations doivent être fermement serrées !
- Ce support ne peut être installé que sur des montants en bois, des cloisons sèches, des murs en béton et des murs en parpaings.
- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
- Ce produit contient de petites pièces pouvant présenter un risque d'étouffement.
- N'utilisez PAS ce produit à des fins qui ne sont PAS explicitement spécifiées dans ce manuel. NE PAS dépasser la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inappropriée.
- Utilisez ce système de montage uniquement à des fins prévues telles que décrites dans ces instructions. N'utilisez PAS d'accessoires non recommandés par le fabricant.
• NE PAS utiliser à l'extérieur.
- Acheminez correctement les cordons et les câbles pour éviter les dommages mécaniques.

CONSERVEZ CES INSTRUCTIONS

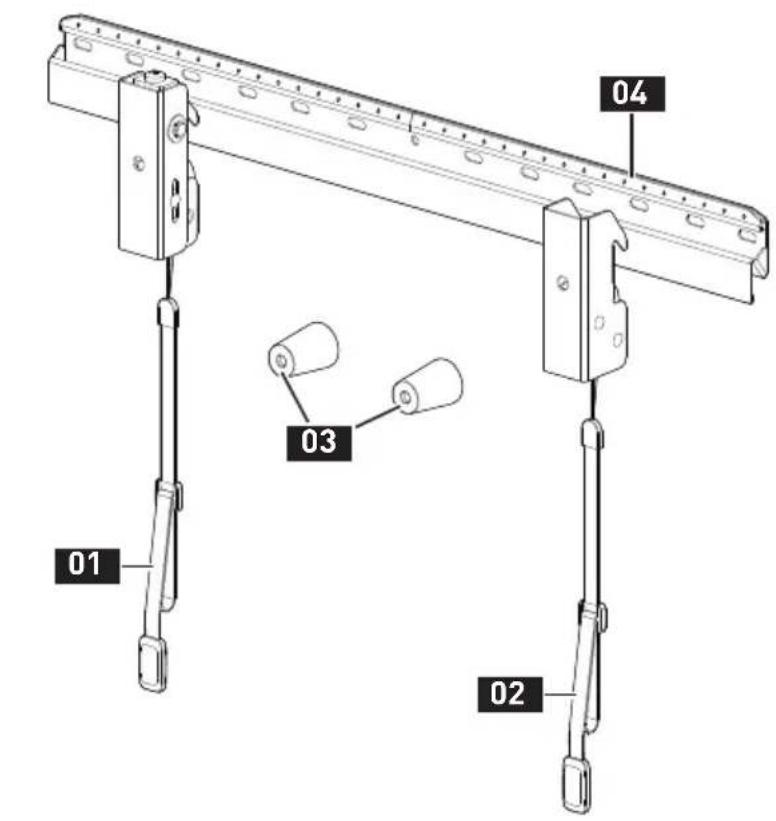

01 02 03 04

01 Support de télévision ajustable
02 Support de télévision
03 Pare-chocs
04 Plaque murale
05 Modèle de plaque murale
G Clou en Acier

INSTALLATION

Pièces et matériel fournis pour l'étape 1 le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Support de télévision ajustable

01 x 1

Support de télévision

02 k 1

Pare-chocs

03 k 2

M4/M5 Rondelles

B1 × 4

M6/M8 Rondelles

B2×4

L2.5mm Entretoises

F1 k 8

L10mm Entretoises

F2×4

L22mm Entretoises

F3 k 4

M4

M4 x 12mm Boulon de télévision

C1×4

M4 x 30mm Boulon de télévision

C2 k 4

M6

M6 x 15mm Boulon de télévision

D1×4

M6 x 35mm Boulon de télévision

D2×4

M8

M8 x 15mm Boulon de télévision

E1×4

M8 x 35mm Boulon de télévision

E2 k 4

M8 x 50mm Boulon de télévision

E3 4

ÉTAPE 1 Fixer les équerres TV à votre TV

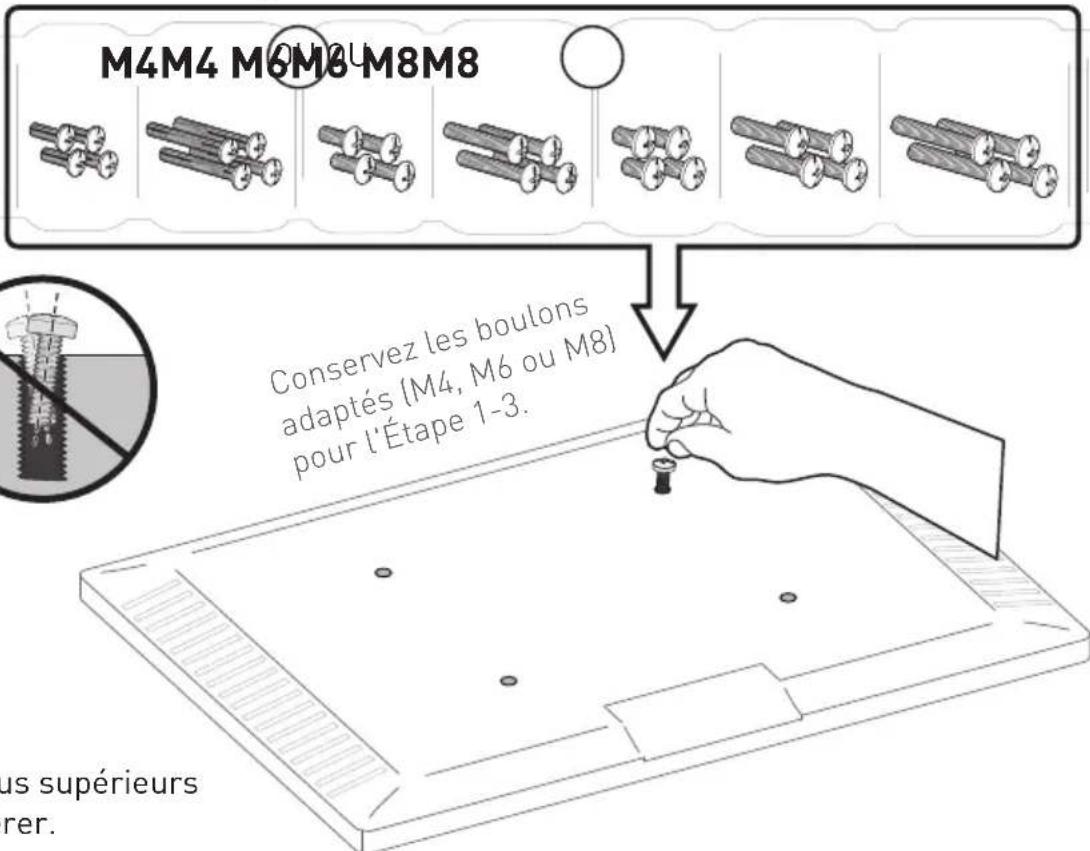

1-1 Sélectionnez les boulons pour le Téléviseur

Le diamètre correct de la vis s'insérera en douceur dans votre téléviseur.

M4M4 M6M8M8 Conservez les boulons adaptés (M4, M6 ou M8) pour l'Étape 1-3. us supérieurs rer.

La profondeur des trous supérieurs et inférieurs peut différer.

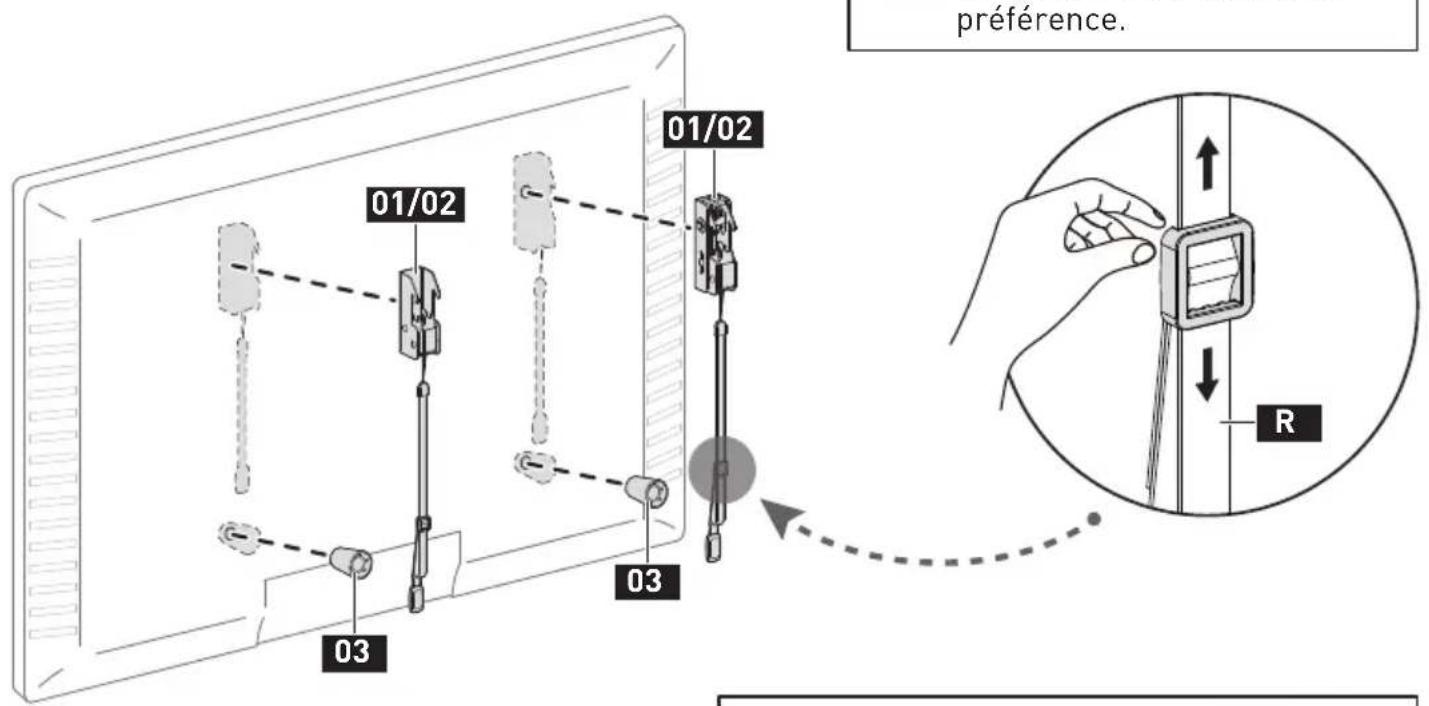

1-2 Positionnez les supports du téléviseur

préférence. 01/02 01/02 03 03 R

Remarque : Les supports 01 et 02 Apeuvent être placés de chaque côté selon votre préférence.

Remarque : Si les cordons R sont bloqués par le téléviseur, ajustez les boucles coulissantes pour les allonger.

1-3 Fixez les supports du téléviseur

Pour les téléviseurs à dos plat, allez à l'option A à la page 36.

Pour les téléviseurs avec bosses, incurvés, trous en retrait et câbles, allez à l'option B aux pages 37 à 38.

AVERTISSEMENT :

• Ne tournez pas la vis au-delà du fond du trou.
• Si la vis est trop courte, elle pourrait ne pas suffisamment soutenir le téléviseur.
• Si la vis est trop longue, elle pourrait endommager le téléviseur.
• Au moins 4 à 5 tours dans le filetage sont nécessaires.
• La profondeur des trous inférieurs peut être différente de celle des trous supérieurs.

R

ieurs peut être différente de

35

Option A

Utilisez des vis courtes pour téléviseur avec des rondelles.

Téléviseur à dos plat

Boulon de télévision C1 | D1 | E1 Rondelles B1 | B2

Allez à l'Étape 2 à la page 39

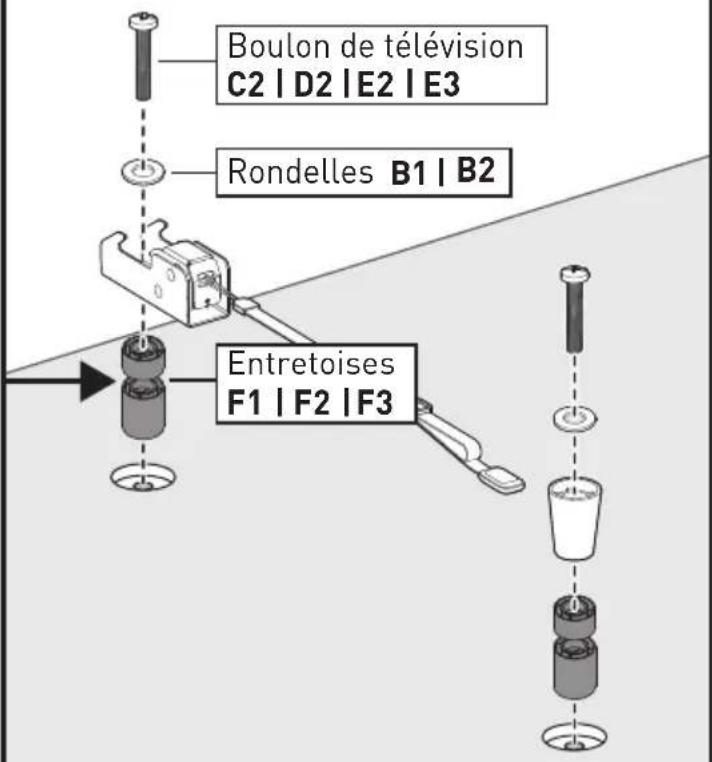

Option B

Utilisez des boulons longs pour la TV avec des rondelles et des entretoises pour créer un espace supplémentaire entre la TV et le support TV.

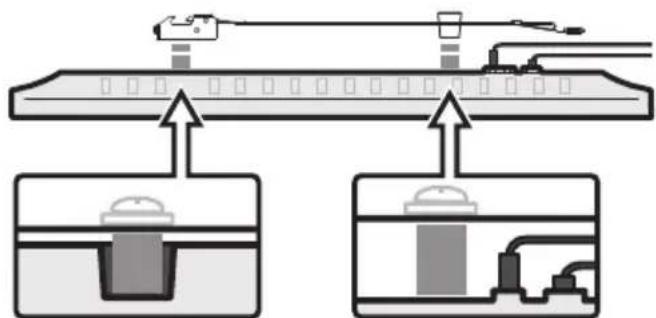

Bosse

TV avec des restrictions de montage

Trous en retrait
Câbles saillants

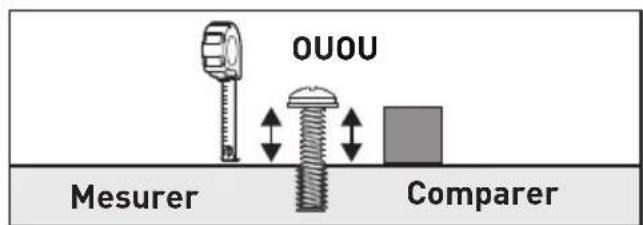

Vous pouvez utiliser un mètre ruban pour mesurer les boulons saillants ou tenir des entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises.

⚠️ Remarque :

Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées.

[phone]

Mon-Fri 8am - 8pm (CST)

[e-mail]

Boulon de télévision C2 | D2 | E2 | E3 Rondelles B1 | B2 Entretoises F1 | F2 | F3

Pièces et matériel fournis pour l'étape 2

Modèle de plaque murale

05 x 1

ST 1/4 x 2 3/4 po
Tire-fond

A1×2

∅2.3 × 30mm
Clou en Acier

G 34

NE PAS utiliser ces clous sur des murs en béton et en blocs de béton.

Ancre de mur

A2×2

ATTENTION!ATTENTION!

Cet ancrage est destiné uniquement aux murs en béton et en blocs de béton. NE PAS les utiliser dans du placoplâtre ou des montants en bois.

ÉTAPE 2 Montez la plaque murale sur le mur

Pour le montage sur des murs à montants en bois, consultez l'Option A de la page 40 à 42.

Pour le montage sur du placoplâtre, consultez l'Option B de la page 43 à 45.

Pour le montage sur des murs en béton et en blocs de béton, consultez l'Option C de la page 45 à 48.

Option A

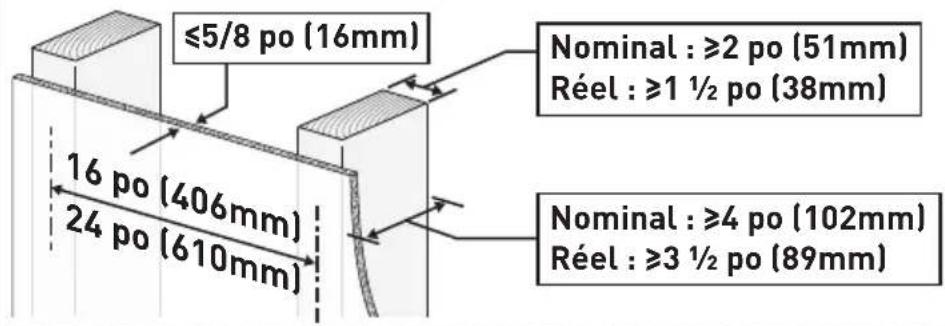

Pour une installation sur des montants en bois

≤5/8 po (16mm) Nominal : ≥2 po (51mm) Réel : ≥1 ½ po (38mm) 16 po (406mm) 24 po (610mm) Nominal : ≥4 po (102mm) Réel : ≥3 ½ po (89mm)

Outils nécessaires (non inclus)

Perceuse

électrique Crayon Mètre ruban

Détecteur

de goujons Ailette

5/32 po (4mm)

Foret à bois

Niveau

7/16 po (11mm)

Clé à douille

AVERTISSEMENT :

• Évitez tout risque de blessure ou de dommage matériel !
  Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE pas trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• N'utilisez pas de chevilles murales A2 pour cette option de montage.

A2

Ancre de mur

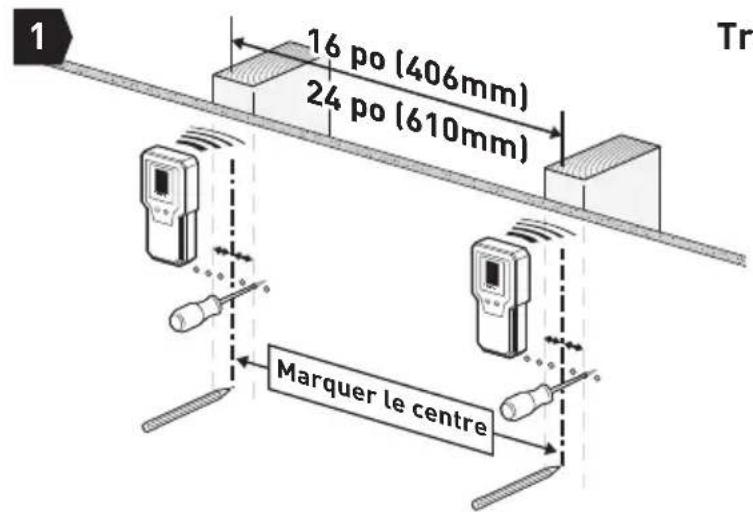

1 16 po (406mm) 24 po (610mm) Tr Marquer le centre

Trouvez les montants et marquez les trous

Remarque : Assurez-vous d'utiliser le foret spécifié.

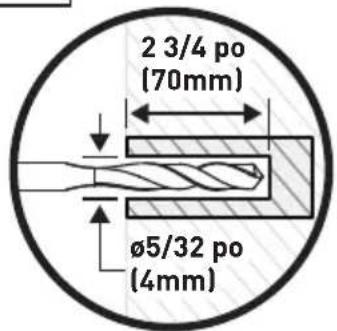

Percez 2 trous

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

Allez à l'Étape 3 à la page 49

Option B

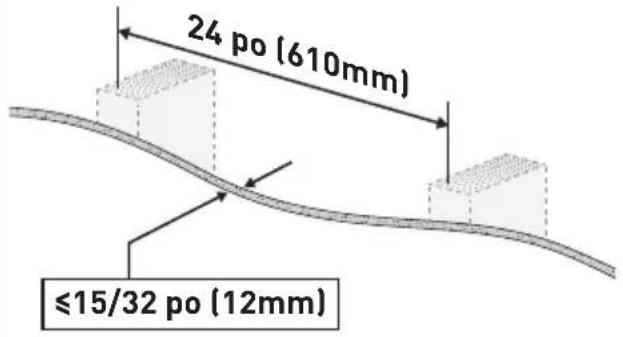

Pour l'installation de plaques de plâtre

24 po (610mm) ≤15/32 po (12mm)

Outils nécessaires (non inclus)

Marteau

AVERTISSEMENT :

• Les plaques de plâtre doivent être d'une construction solide et ne présenter aucun dommage causé par l'eau. En cas de dommage causé par l'eau, retirez immédiatement la télévision.
• Si l'un des clous rencontre une résistance excessive (objets métalliques), veuillez arrêter et nous contacter.
• NE PAS monter sur des zones réparées, des joints de plaques de plâtre ou des murs irréguliers.
• NE PAS réutiliser les clous après les avoir retirés. N'utilisez pas de clous achetés en magasin.
• NE PAS utiliser de vis d'ancrage A1 ou de chevilles murales pour cette option de montage.
• Votre téléviseur DOIT être centré sur la plaque murale.

A1

Tire-fond

A2
Ancre de mur

1 05

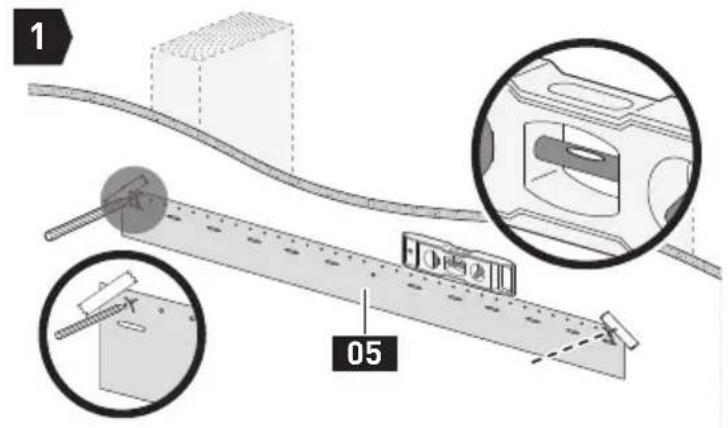

Marquez les positions des 2 trous

2 G 04 G

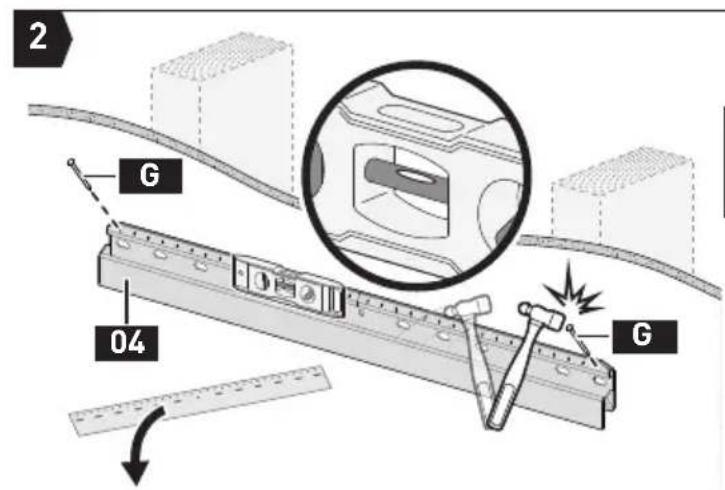

Installer 1 clou de chaque côté

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

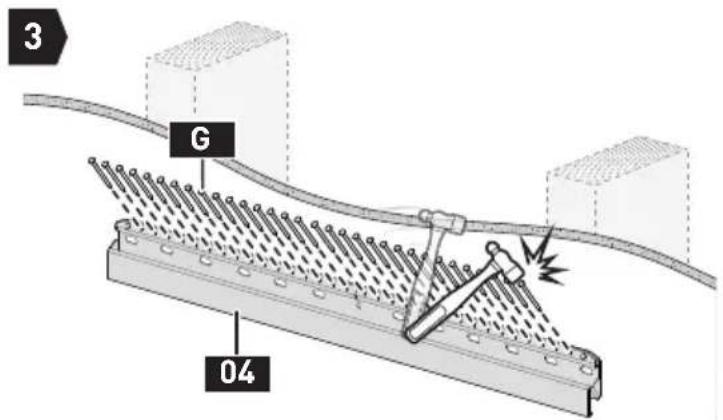

3 G 04

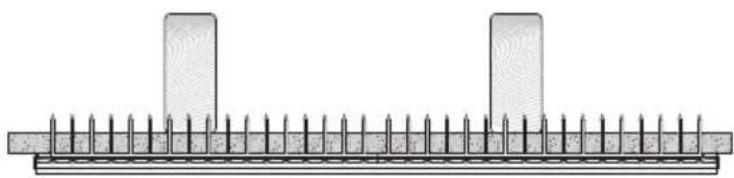

Installer les 32 clous restants

Remarque :

Assurez-vous que la plaque murale est fixée à au moins un montant

Allez à l'Étape 3 à la page 49

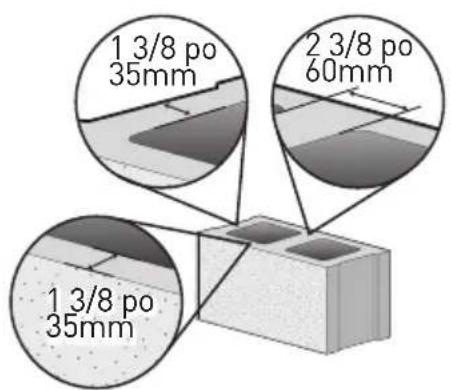

Option C

Pour l'installation de murs en béton et en blocs de béton

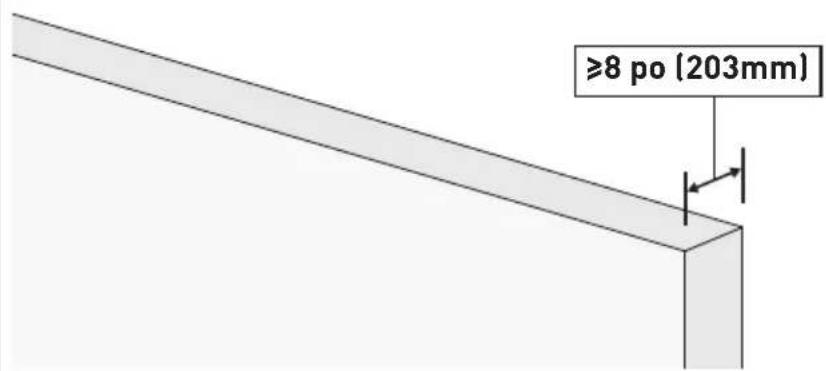

≥8 po (203mm)

1 3/8 po 35mm 2 3/8 po 60mm 1 3/8 po 35mm

Outils nécessaires (non inclus)

Perceuse

électrique Crayon Mètre ruban

Marteau

3/8 po (10mm)
Foret à béton

Niveau

7/16 po (11mm)
Clé à douille

VERTISSEMENT :

• Évitez tout risque de blessure ou de dommage matériel ! Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE PAS trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• Utilisez des chevilles murales A2 pour cette option de montage.
• Montez la plaque murale directement sur la surface en béton.
• Taille minimale des blocs de béton : 8 po x 8 po x 16 po (203 x 203 x 406mm)

A2
Ancre de mur

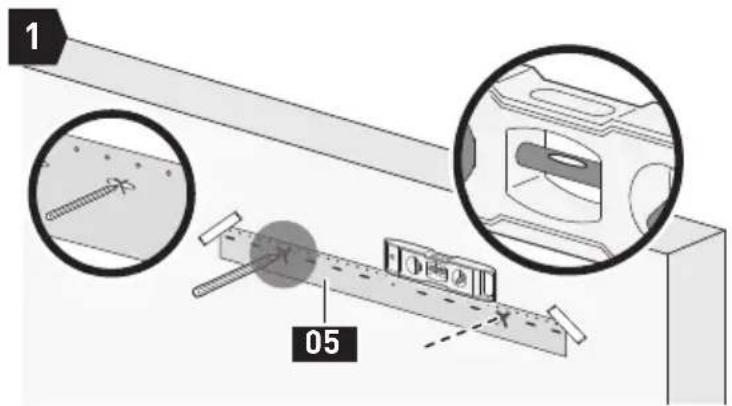

1 05

Marquer 2 positions de trou

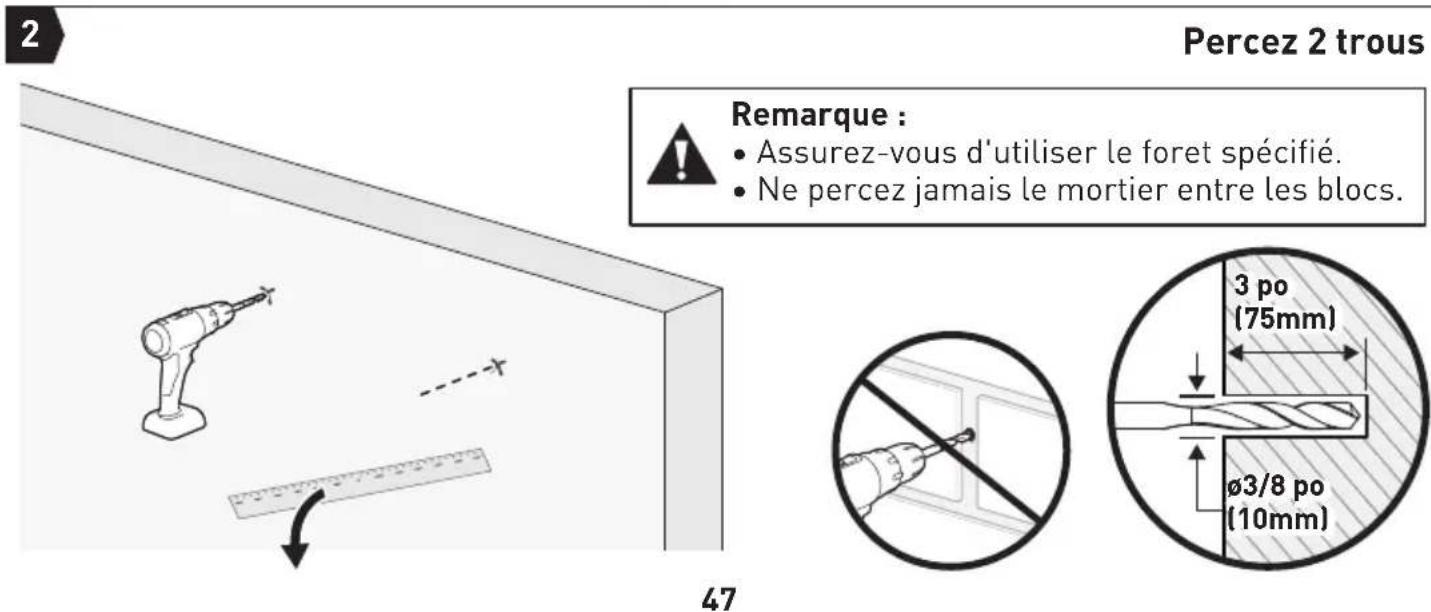

Percez 2 trous Remarque : Assurez-vous d'utiliser le foret spécifié. Ne percez jamais le mortier entre les blocs. 47 3 po (75mm) Ø3/8 po (10mm)

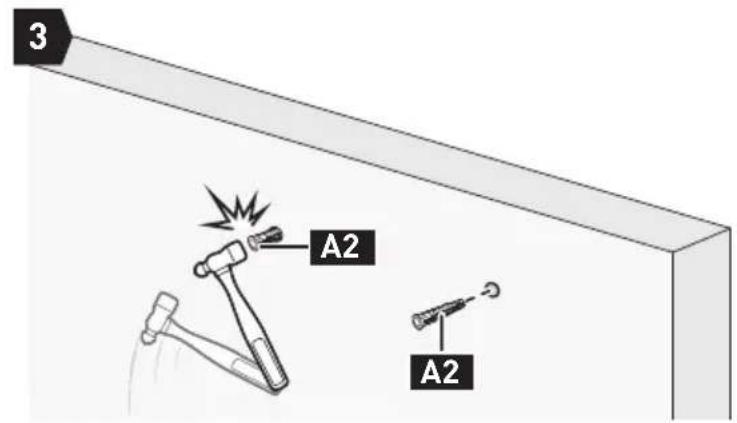

3 A2 A2

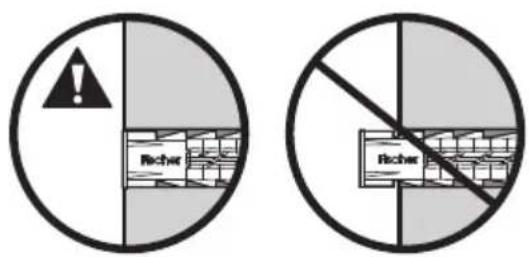

Tapez les chevilles dans le mur

Fixer la plaque murale

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

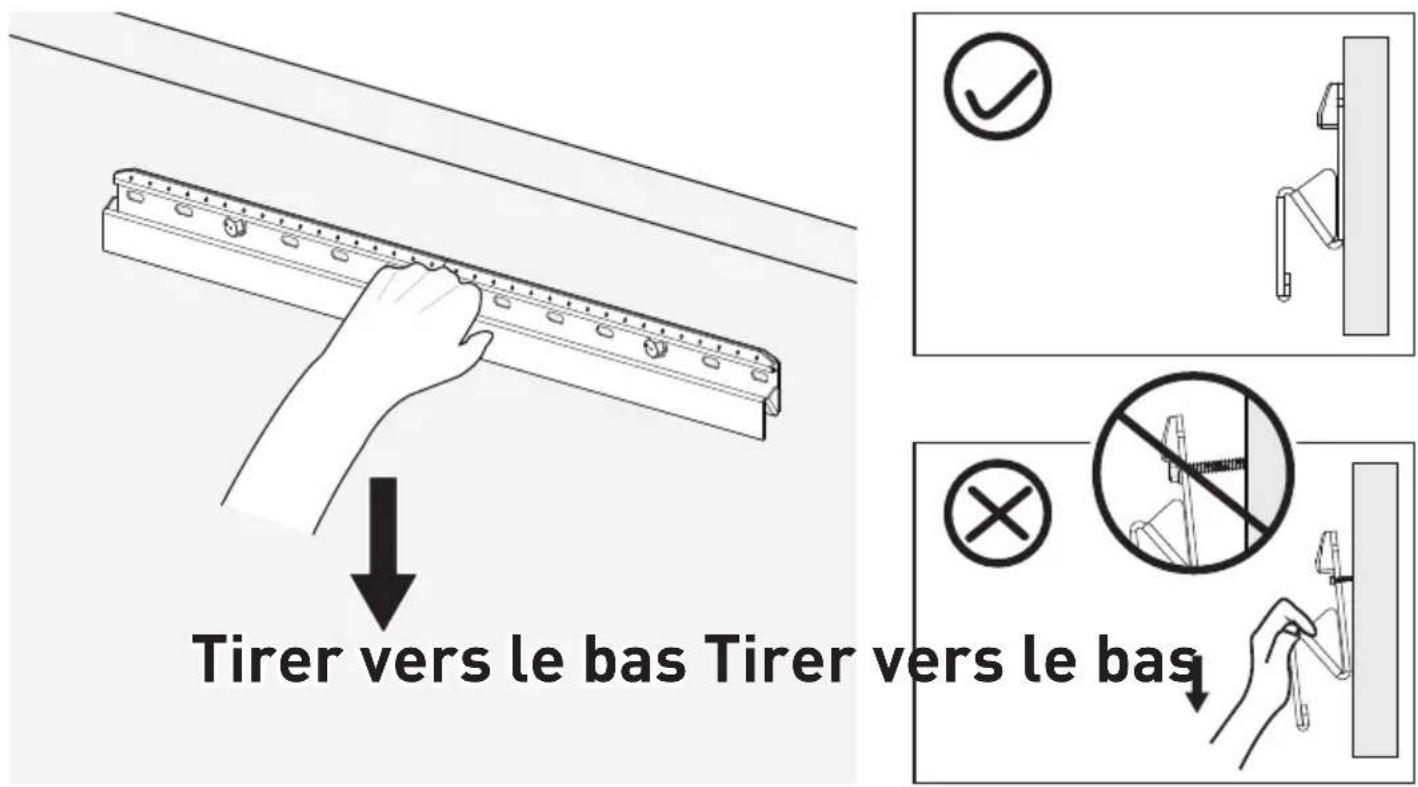

ÉTAPE 3 Vérifiez que la plaque murale est solidement fixée

Tirer vers le bas Tirer vers le bas

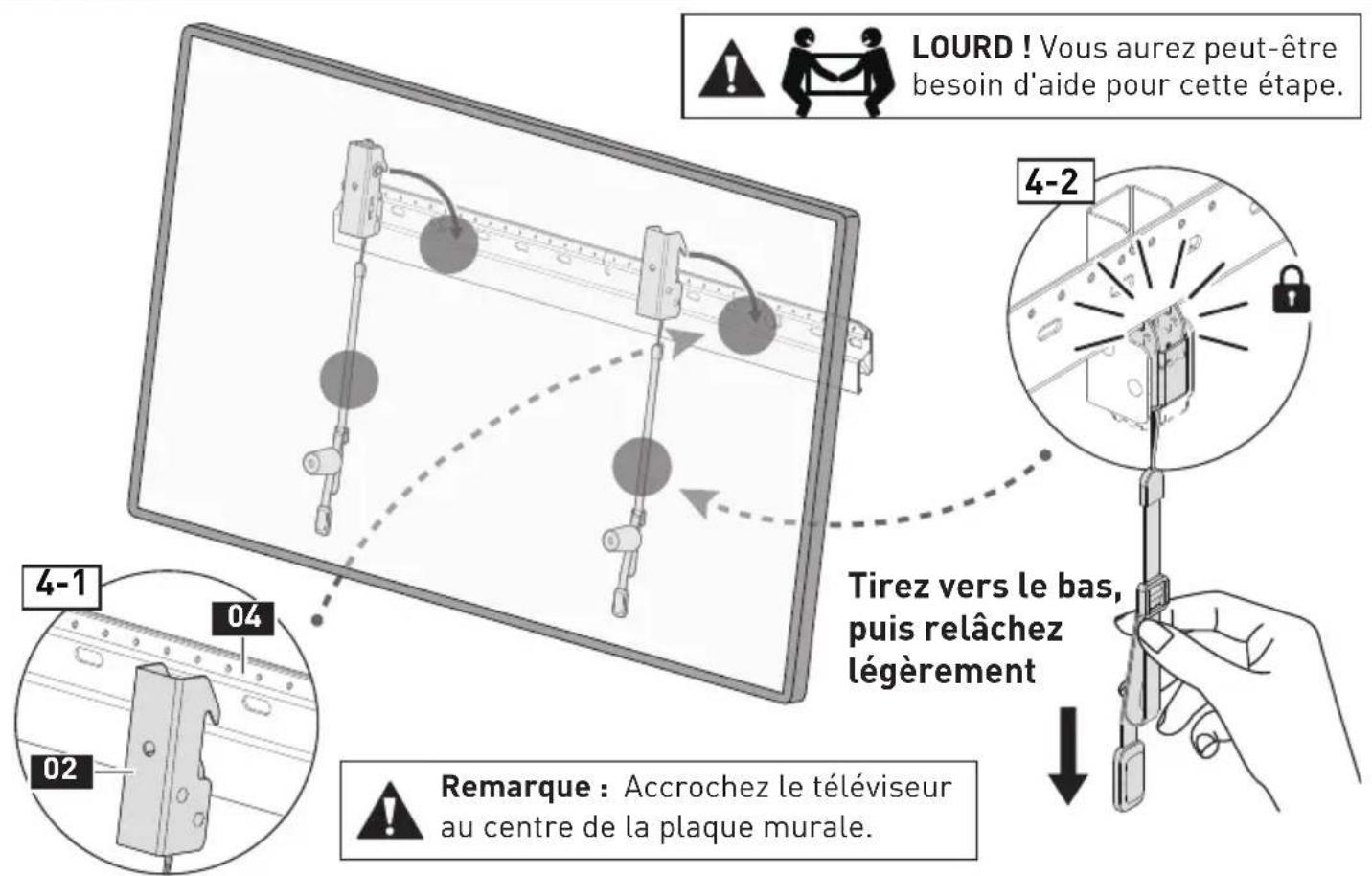

ÉTAPE 4 Accrochez le téléviseur sur la plaque murale

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape. 4-2 Tirez vers le bas, puis relâchez légèrement 4-1 04 02 Remarque : Accrochez le téléviseur au centre de la plaque murale.

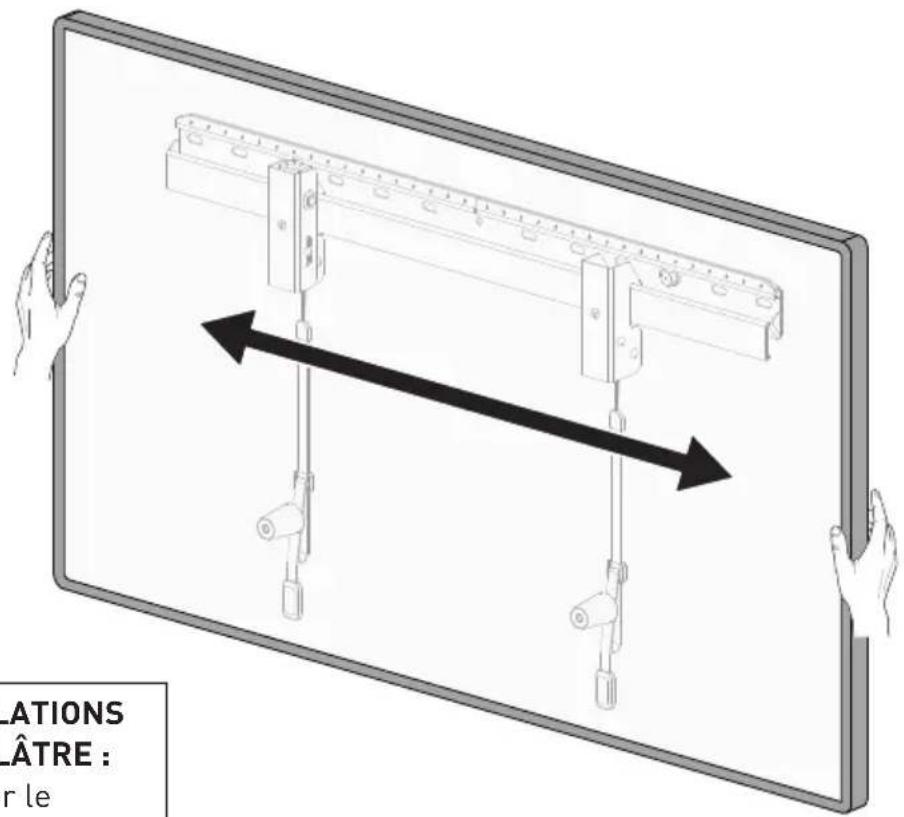

ÉTAPE 5 Déplacement latéral

LATIONS LÂTRE : r le

POUR LES INSTALLATIONS SUR PLAQUE DE PLÂTRE :

NE PAS faire glisser le téléviseur de gauche à droite.

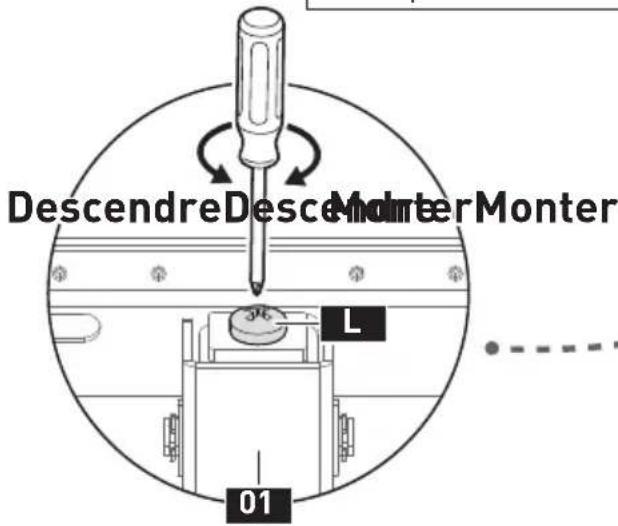

ÉTAPE 6 Réglage du niveau

Remarque : Si votre tournevis Phillips n'est pas assez long pour tourner le boulon L, veuillez retirer le téléviseur pour ajuster le boulon L. Après l'ajustement, accrochez le téléviseur et testez pour vous assurer que le téléviseur est de niveau.

DescendreDescenMonterMonter L 01

art de télévision montre pour monter e descendre. Utilisez la position de niveau.

Tournez le boulon L situé en haut du support de télévision réglable 01 dans le sens des aiguilles d'une montre pour monter le téléviseur, ou dans le sens contraire pour le descendre. Utilisez un niveau pour tester et ajuster le téléviseur à la position de niveau.

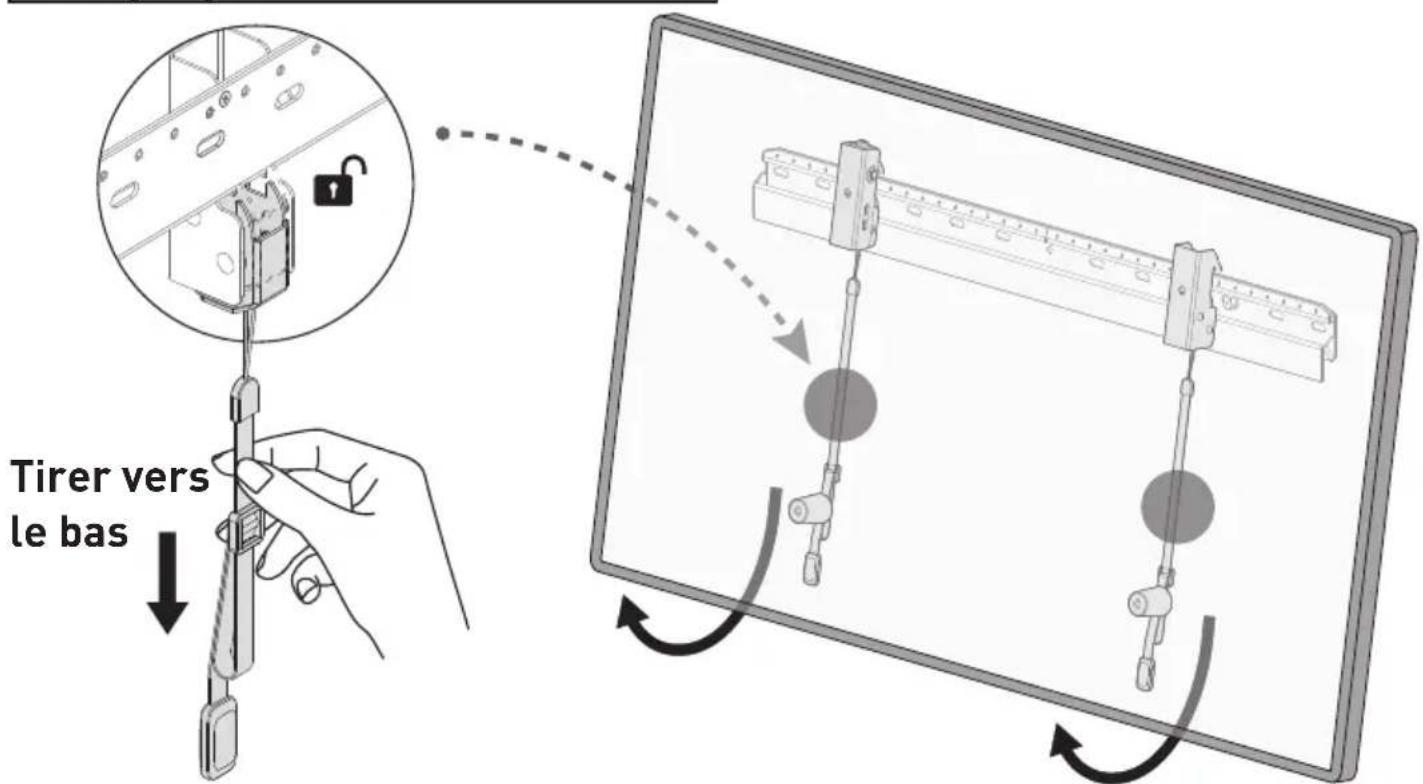

ÉTAPE 7 Comment retirer le téléviseur

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

Tirer vers le bas
