ERMLM3-01B - Support mural pour téléviseur ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Marque	ErgoAV
Modèle	ERMLM3-01B
Type de produit	Support mural pour téléviseur
Compatibilité VESA	Jusqu'à 400 x 400 mm (15,7 po x 15,7 po)
Charge maximale (montants bois, béton, blocs de béton)	45 kg (100 lb)
Charge maximale (placoplâtre)	36 kg (80 lb)
Types de mur supportés	Montants en bois, placoplâtre, béton, blocs de béton
Matériaux	Acier (supports TV et plaque murale)
Fonctions principales	Support mural fixe avec réglage de niveau et déplacement latéral
Réglage de niveau	Oui, via un boulon L en haut du support TV ajustable
Déplacement latéral	Possible sur montants bois et béton/blocs, déconseillé sur placoplâtre
Installation	Nécessite perceuse, niveau, détecteur de goujons, clé à douille 11 mm, forets adaptés
Contenu de l'emballage	2 supports TV, plaque murale, pare-chocs, boulons (M4, M6, M8), rondelles, entretoises, clous en acier, ancres murales, gabarit de perçage
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Vérifier périodiquement le serrage des fixations.
Consignes de sécurité	Ne pas dépasser la charge maximale. Le mur doit supporter 4 fois le poids combiné. Utiliser uniquement sur les types de murs spécifiés. Serrer fermement sans trop serrer. Ne pas utiliser à l'extérieur.
Garantie	Garantie limitée du fabricant (voir notice)
Service client	Téléphone : [phone] (lun-ven 8h-20h CST), Email : [e-mail]
Langues de la notice	Français, anglais, espagnol et autres sur demande

FOIRE AUX QUESTIONS - ERMLM3-01B ErgoAV

Comment savoir si mon téléviseur est compatible avec ce support ?

Vérifiez deux critères : la norme VESA (l'espacement des trous au dos) doit être inférieure ou égale à 400 x 400 mm, et le poids de votre téléviseur ne doit pas dépasser 45 kg pour une fixation sur montants bois/béton, ou 36 kg pour du placoplâtre. Ces informations sont généralement dans le manuel de votre TV.

Quel est le poids maximum supporté ?

Le support peut supporter jusqu'à 45 kg (100 lb) sur des montants en bois, du béton ou des blocs de béton. Sur du placoplâtre, la charge maximale est de 36 kg (80 lb). Ne dépassez jamais ces limites.

Puis-je installer ce support sur un mur en placoplâtre sans montants ?

Non, l'installation sur placoplâtre nécessite de visser la plaque murale dans au moins deux montants en bois situés derrière la plaque. Utilisez un détecteur de goujons pour les localiser. Les clous fournis sont conçus pour traverser le placoplâtre et s'ancrer dans les montants.

Comment choisir les bons boulons pour mon téléviseur ?

La notice propose des boulons M4, M6 et M8 de différentes longueurs. Sélectionnez ceux dont le diamètre s'engage correctement dans les inserts filetés de votre TV. Utilisez les plus courts si le dos est plat (Option A), ou les plus longs avec des entretoises si votre TV a un dos bombé, des trous en retrait ou des câbles saillants (Option B).

Que faire si les boulons fournis ne conviennent pas à mon téléviseur ?

Si les boulons inclus ne sont pas adaptés (trop courts ou trop longs), contactez le support technique ErgoAV au [phone] ou par email à [e-mail] pour obtenir les bonnes fixations. Ne forcez jamais un boulon inadapté.

Comment niveler le téléviseur après installation ?

Utilisez le boulon de réglage L situé en haut du support TV ajustable (pièce 01). Tournez-le dans le sens des aiguilles d'une montre pour monter le téléviseur, ou dans le sens inverse pour le descendre. Vérifiez avec un niveau à bulle et ajustez jusqu'à ce que l'écran soit parfaitement horizontal.

Puis-je déplacer le téléviseur latéralement une fois installé ?

Oui, si le support est fixé sur des montants en bois, du béton ou des blocs de béton, vous pouvez faire glisser le téléviseur de gauche à droite. Cependant, pour les installations sur placoplâtre, NE PAS déplacer le téléviseur latéralement pour éviter d'endommager le mur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique, d'un crayon, d'un tournevis Phillips, d'un mètre ruban, d'un niveau, d'une clé à douille de 7/16 po (11 mm), d'un détecteur de goujons, d'un marteau, d'un foret à bois de 5/32 po (4 mm) pour les montants bois, d'un foret à béton de 3/8 po (10 mm) pour le béton, et d'une ailette pour le placoplâtre. La plupart ne sont pas inclus.

Comment retirer le téléviseur du support ?

Tirez vers le bas sur le téléviseur pour le désolidariser de la plaque murale. La notice recommande de se faire aider car l'ensemble est lourd. Suivez les instructions de l'étape 7 du manuel.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle ERMLM3-01B de ErgoAV. Vous pouvez aussi contacter le service client pour recevoir une version papier ou traduite.

MODE D'EMPLOI ERMLM3-01B ErgoAV

Vérifiez la compatibilité du motif VESA

Motif VESA compatible :

Si ce support n'est pas compatible, veuillez contacter le support produit.

2

Vérifiez la charge maximale

Montants en bois / Béton / Murs en blocs de béton :

100 livres (45kg)

Placoplâtre : 80 livres (36kg)

Si votre téléviseur pèse plus, ce support n'est PAS compatible.

AVERTISSEMENT

NE PAS dépasser la charge maximale. L'utilisation avec des produits plus lourds que la charge maximale peut entraîner une défaillance du support et de ses accessoires, entraînant d'éventuels dommages et/ou blessures.

3

Vérifier le type de mur

Montants en bois (avec cloisons sèches)

Placoplâtre uniquement

Murs en béton et en blocs de béton

4	Perceuse électrique	Crayon	Tournevis Phillips	Mètre ruban	Niveau	7/16 po (11mm) Clé à douille
Outils nécessaires (non inclus)	Pour les murs à montants en bois			Pour le placoplâtre	Pour murs en béton et en blocs de béton
	Détecteur de goujons Ailette	5/32 po (4mm) Foret à bois		Marteau	3/8 po (10mm) Foret à bétonMarteau

5

⚠ DANGER : Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous NE comprenez PAS les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client.⚠ ATTENTION : Évitez les risques de blessures personnelles et de dommages matériels !⚠ AVERTISSEMENT : Toutes les fixations doivent être fermement serrées !• Ce support ne peut être installé que sur des montants en bois, du placoplâtre, des murs en béton et des murs en blocs de béton.

Consignes De Securite Importantes

• Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.• Ce produit contient de petites pièces pouvant présenter un risque d'étouffement.• N'utilisez PAS ce produit à des fins qui ne sont PAS explicitement spécifiées dans ce manuel. NE PAS dépasser la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inappropriée.• Utilisez ce système de montage uniquement à des fins prévues telles que décrites dans ces instructions. N'utilisez PAS d'accessoires non recommandés par le fabricant.• NE PAS utiliser à l'extérieur.• Acheminez correctement les cordons et les câbles pour éviter les dommages mécaniques.

CONSERVEZ CES INSTRUCTIONS

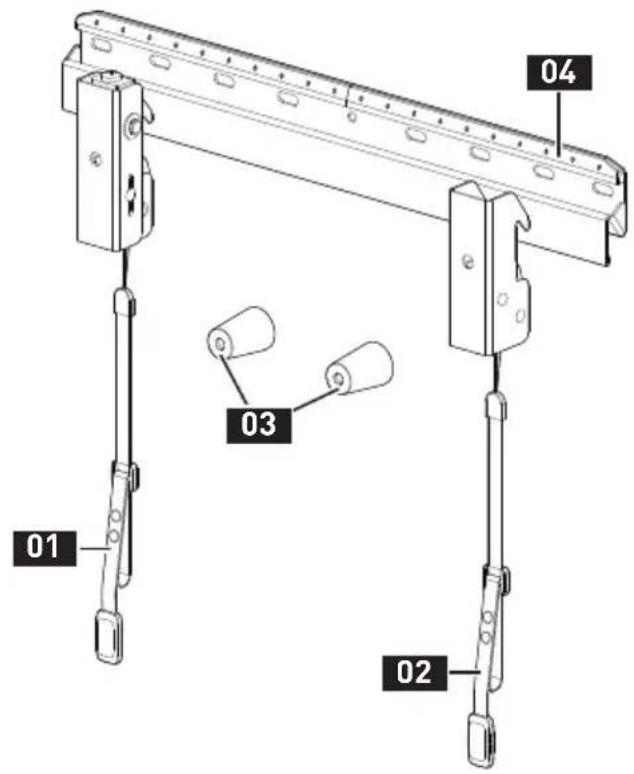

01 Support de télévision ajustable
02 Support de télévision
03 Pare-chocs
04 Plaque murale
05 Modèle de plaque murale
G Clou en Acier

INSTALLATION

Pièces et matériel fournis pour l'étape 1 le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Support de télévision ajustable

01 x 1

Support de télévision

02 x 1

Pare-chocs

03 k 2

M4/M5 Rondelles

B1 × 4

M6/M8 Rondelles

B2×4

L2.5mm Entretoises

F1 k 8

L10mm Entretoises

F2×4

L22mm Entretoises

F3 k 4

M4

M4 x 12mm Boulon de télévision

C1×4

M4 x 30mm Boulon de télévision

C2×4

M6

M6 x 15mm Boulon de télévision

D1×4

M6 x 35mm Boulon de télévision

D2×4

M8

M8 x 25mm Boulon de télévision

E1×4

M8 x 50mm Boulon de télévision

E2×4

ÉTAPE 1 Fixer les équerres TV à votre TV

1-1 Sélectionnez les boulons pour le Téléviseur

Le diamètre correct de la vis s'insérera en douceur dans votre téléviseur.

M4M4 M6M8 M8M8

Conservez les boulons adaptés (M4, M6 ou M8) pour l'Étape 1-3.

La profondeur des trous supérieurs et inférieurs peut différer.

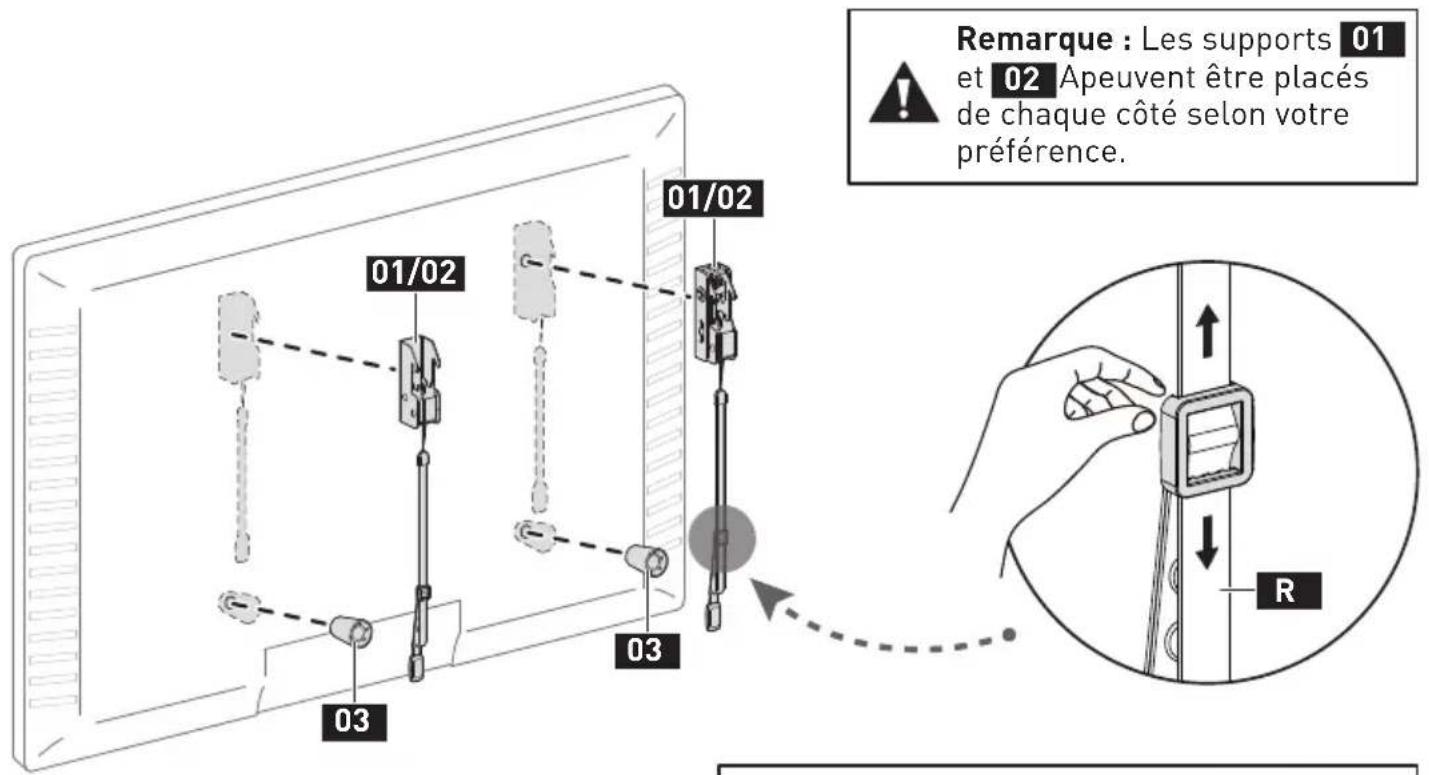

1-2 Positionnez les supports du téléviseur

Remarque : Si les cordons R sont bloqués par le téléviseur, ajustez les boucles coulissantes pour les allonger.

1-3 Fixez les supports du téléviseur

Pour les téléviseurs à dos plat, allez à l'Option A à la page 36.

Pour les téléviseurs bombés, incurvés, avec des trous en retrait et des câbles, allez à l'Option B aux pages 37 et 38.

AVERTISSEMENT :

• Ne tournez pas la vis au-delà du fond du trou.
• Si la vis est trop courte, elle pourrait ne pas suffisamment soutenir le téléviseur.
• Si la vis est trop longue, elle pourrait endommager le téléviseur.
• Au moins 4 à 5 tours dans le filetage sont nécessaires.
• La profondeur des trous inférieurs peut être différente de celle des trous supérieurs.

Option A

Utilisez des vis courtes pour téléviseur avec des rondelles.

Téléviseur à dos plat

Allez à l'Étape 2 à la page 39

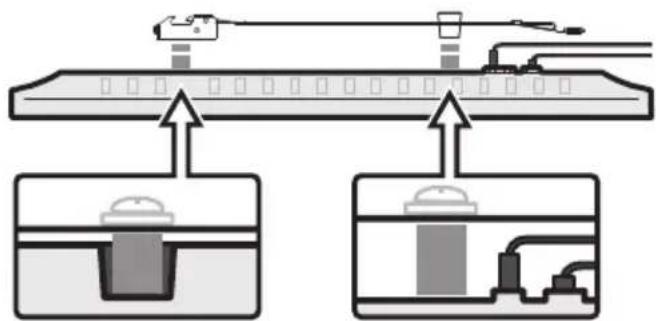

Option B

Utilisez des boulons longs pour la TV avec des rondelles et des entretoises pour créer un espace supplémentaire entre la TV et le support TV.

Bosse

TV avec des restrictions de montage

Trous en retrait Câbles saillants

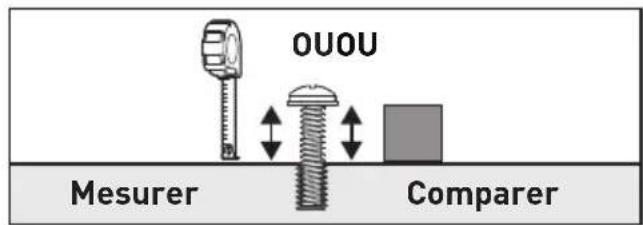

Vous pouvez utiliser un mètre ruban pour mesurer les boulons saillants ou tenir des entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises.

⚠️ Remarque :

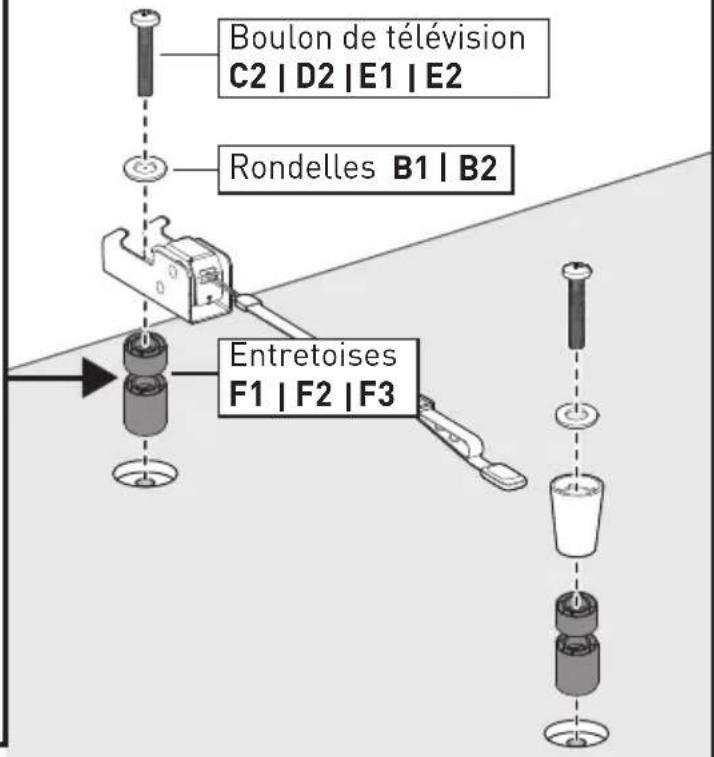

Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées.

[phone] Mon-Fri 8am - 8pm (CST)

[e-mail]

Pièces et matériel fournis pour l'étape 2

Modèle de plaque murale

05 x 1

ST 1/4 x 2 3/4 po
Tire-fond

A1×2

∅2.3 × 30mm
Clou en Acier

G 20

NE PAS utiliser ces clous sur des murs en béton et en blocs de béton.

Ancre de mur

A2×2

ATTENTION!ATTENTION!

Cet ancrage est destiné uniquement aux murs en béton et en blocs de béton. NE PAS les utiliser dans du placoplâtre ou des montants en bois.

ÉTAPE 2 Monter le plateau mural au mur

Pour le montage sur des murs à montants en bois, consultez l'Option A de la page 40 à 42.

Pour le montage sur du placoplâtre, consultez l'Option B de la page 43 à 45.

Pour le montage sur des murs en béton et en blocs de béton, consultez l'Option C de la page 46 à 48.

Option A

Pour une installation sur des montants en bois

Outils nécessaires (non inclus)

Perceuse

électrique Crayon Mètre ruban

Détecteur

de goujons Ailette

5/32 po (4mm)

Foret à bois

Niveau

7/16 po (11mm)

Clé à douille

AVERTISSEMENT :

- Évitez tout risque de blessure ou de dommage matériel !

Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE pas trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.

- N'utilisez pas de chevilles murales A2 pour cette option de montage.

A2

Ancre de mur

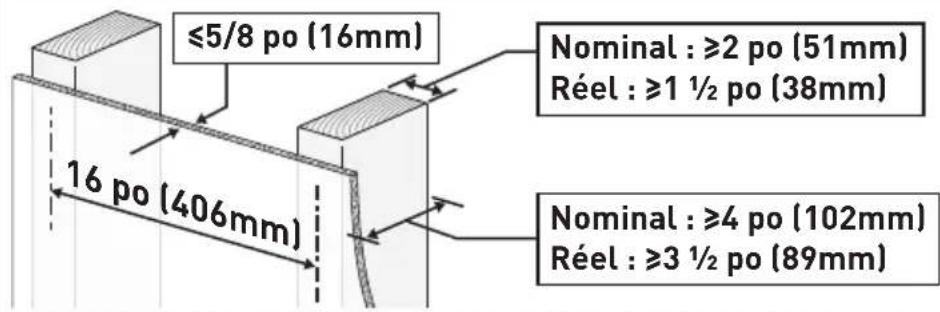

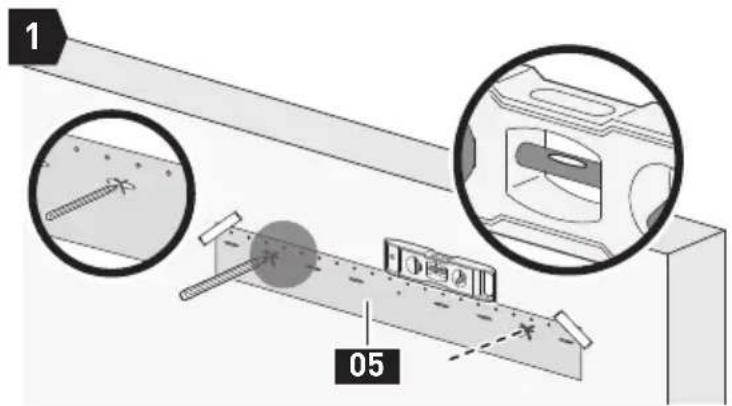

Trouvez les montants et marquez les trous

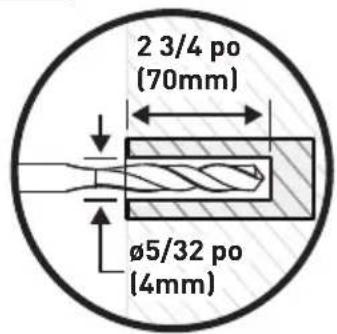

Remarque : Assurez-vous d'utiliser le foret spécifié.

Percez 2 trous

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

Allez à l'Étape 3 à la page 49

Option B

Pour l'installation de plaques de plâtre

Détecteur de goujons

Outils nécessaires (non inclus)

Ailette
Marteau

AVERTISSEMENT :

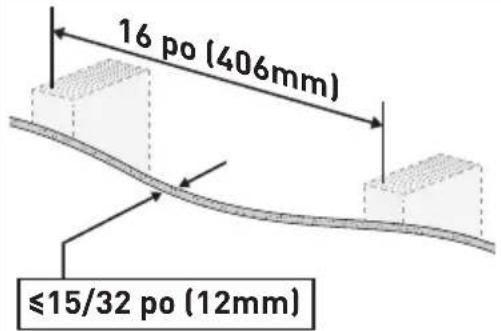

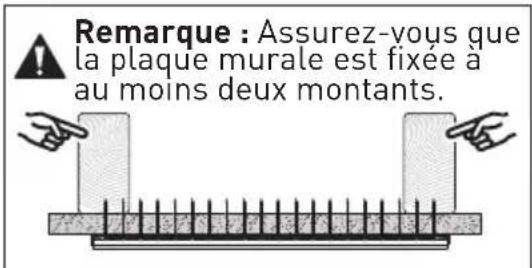

• Les plaques de plâtre doivent être d'une construction solide et ne présenter aucun dommage causé par l'eau. En cas de dommage causé par l'eau, retirez immédiatement la télévision.
• Si l'un des clous rencontre une résistance excessive (objets métalliques), veuillez arrêter et nous contacter.
• NE PAS monter sur des zones réparées, des joints de plaques de plâtre ou des murs irréguliers.
• NE PAS réutiliser les clous après les avoir retirés. N'utilisez pas de clous achetés en magasin.
• NE PAS utiliser de vis d'ancrage A1 ou de chevilles murales pour cette option de montage.
• Votre téléviseur DOIT être centré sur la plaque murale.

A1

Tire-fond

A2
Ancre de mur

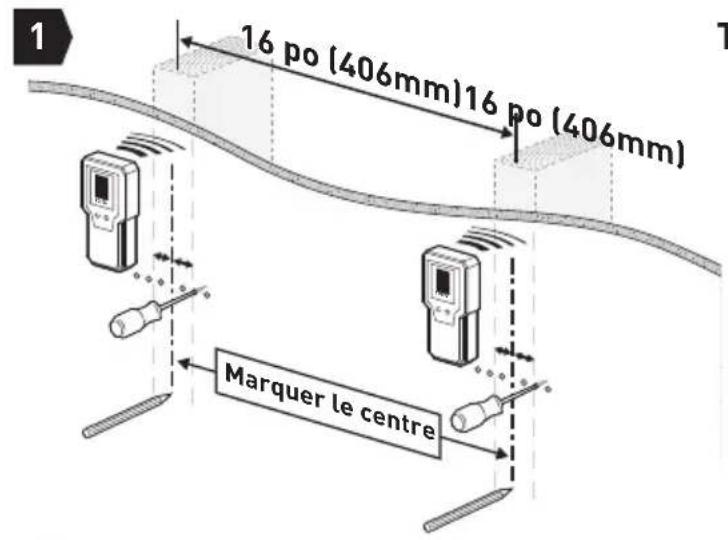

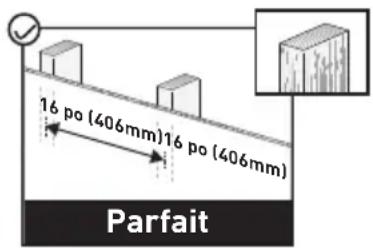

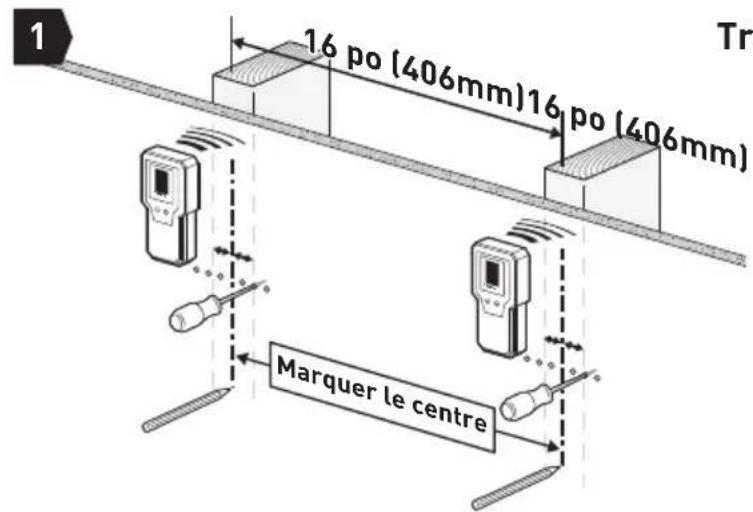

Trouvez les montants et marquez les trous

Installer 1 clou de chaque côté

LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

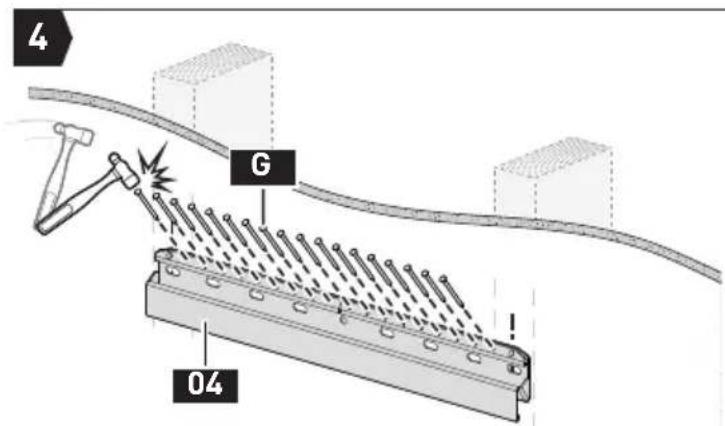

Installez les 18 clous restants

Allez à l'Étape 3 à la page 49

Option C

Pour l'installation de murs en béton et en blocs de béton

Outils nécessaires (non inclus)

Perceuse

3/8 po (10mm)
Foret à béton Martea Niveau
7/16 po (11mm)
Clé à douille

AVERTISSEMENT :

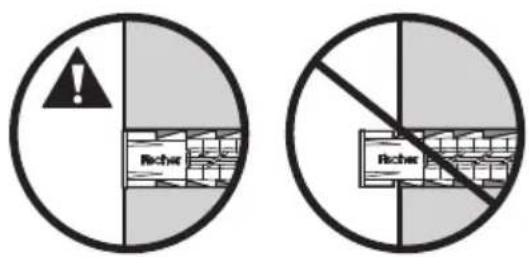

• Évitez tout risque de blessure ou de dommage matériel ! Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE PAS trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• Utilisez des chevilles murales A2 pour cette option de montage.
• Montez la plaque murale directement sur la surface en béton.

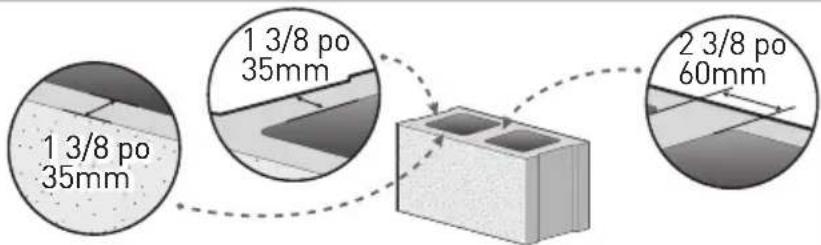

• Taille minimale des blocs de béton : 8 po x 8 po x 16 po (203 x 203 x 406mm)

A2
Ancre de mur

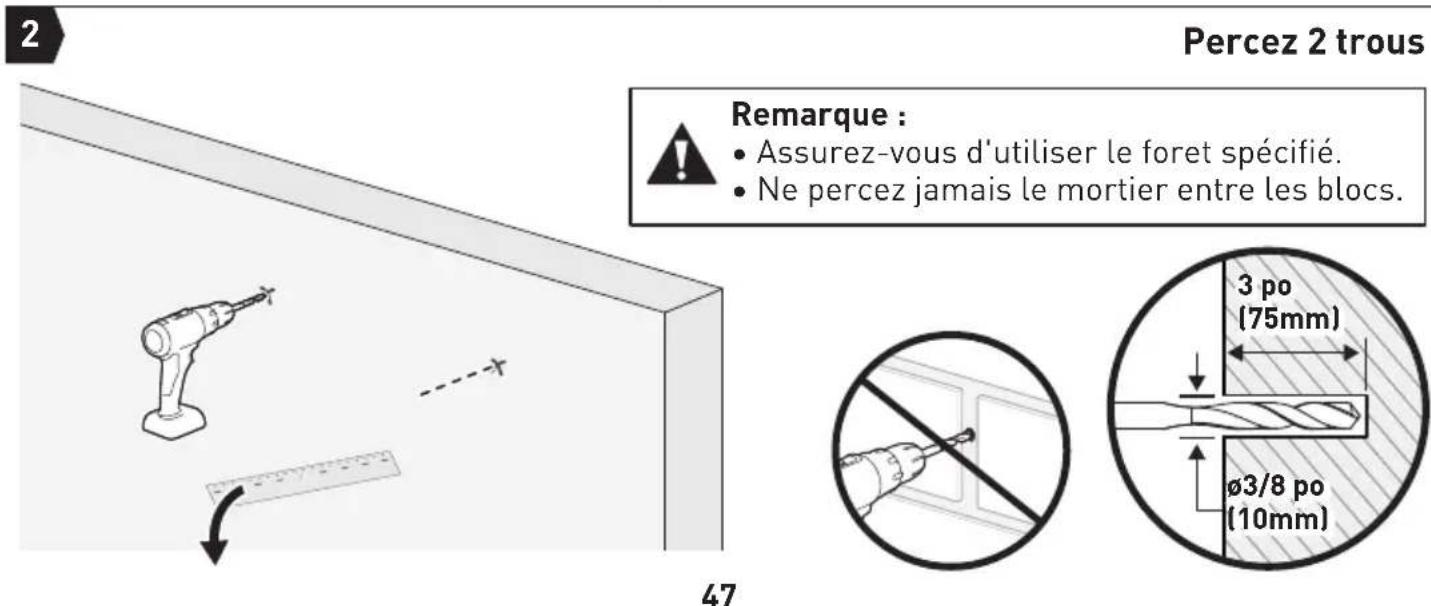

Marquer 2 positions de trou

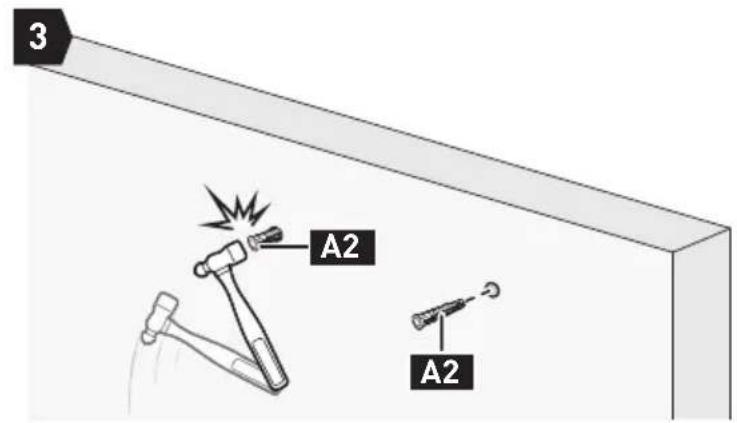

Tapez les chevilles dans le mur

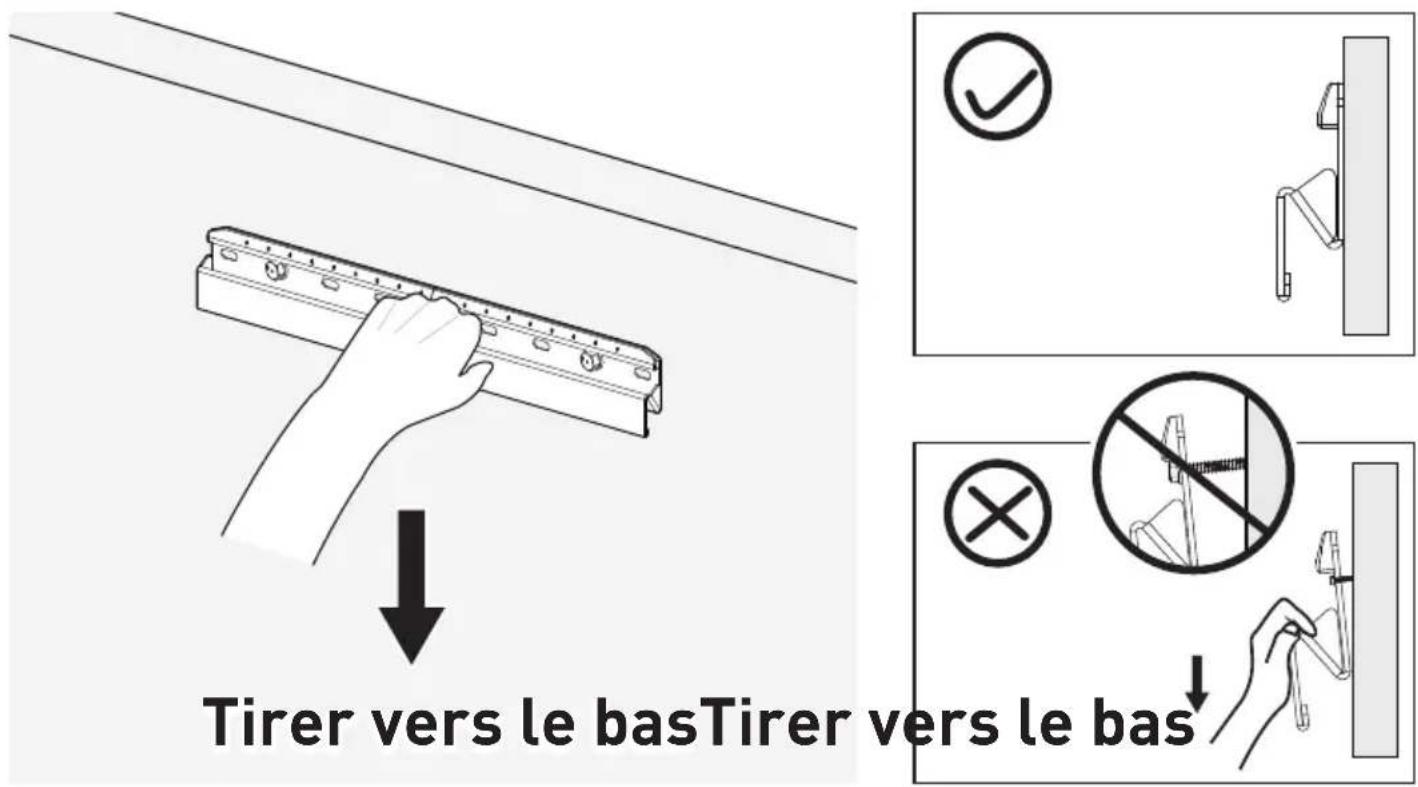

ÉTAPE 3 Vérifiez que la plaque murale est solidement fixée

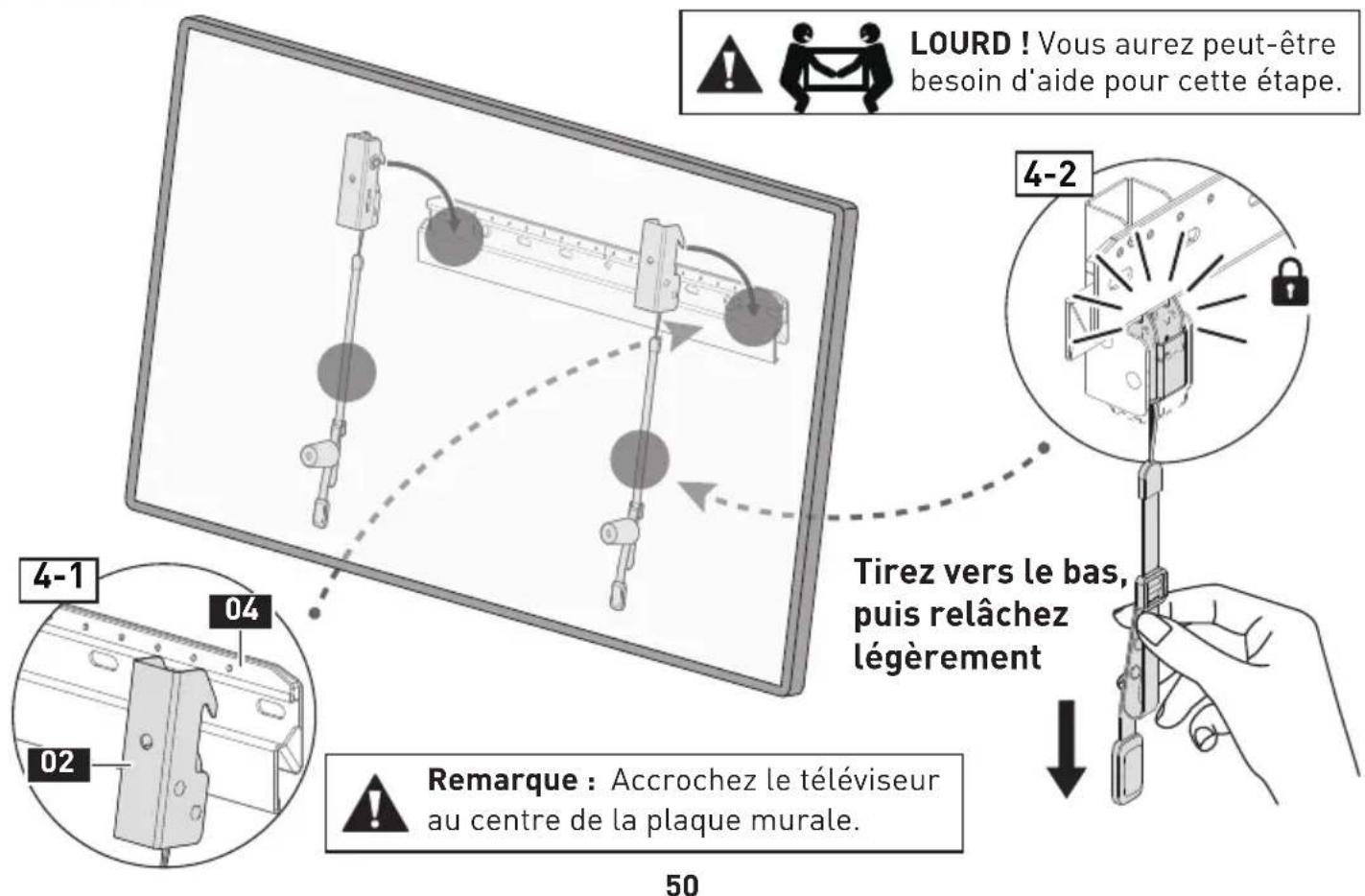

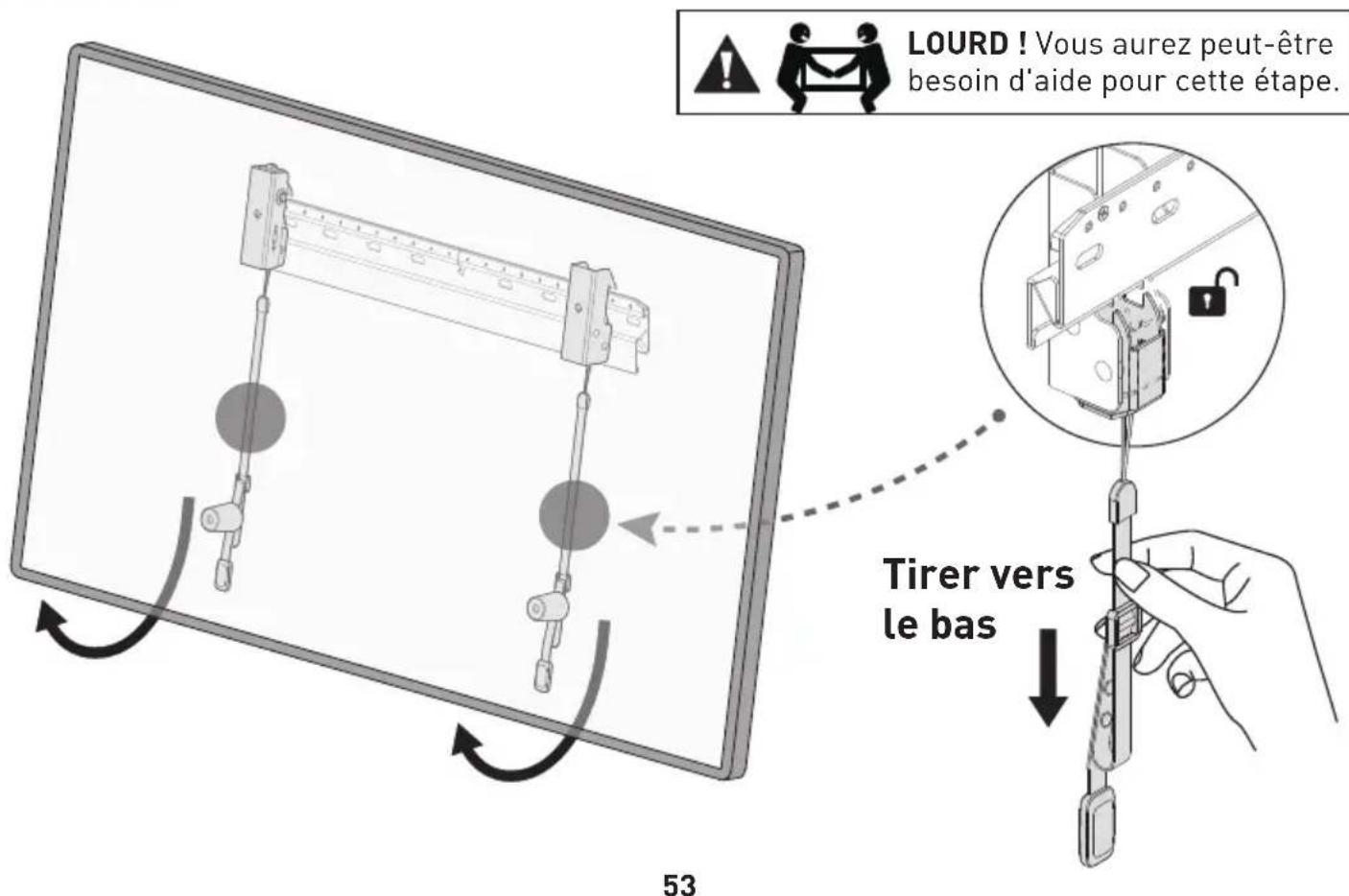

ÉTAPE 4 Accrochez le téléviseur sur la plaque murale

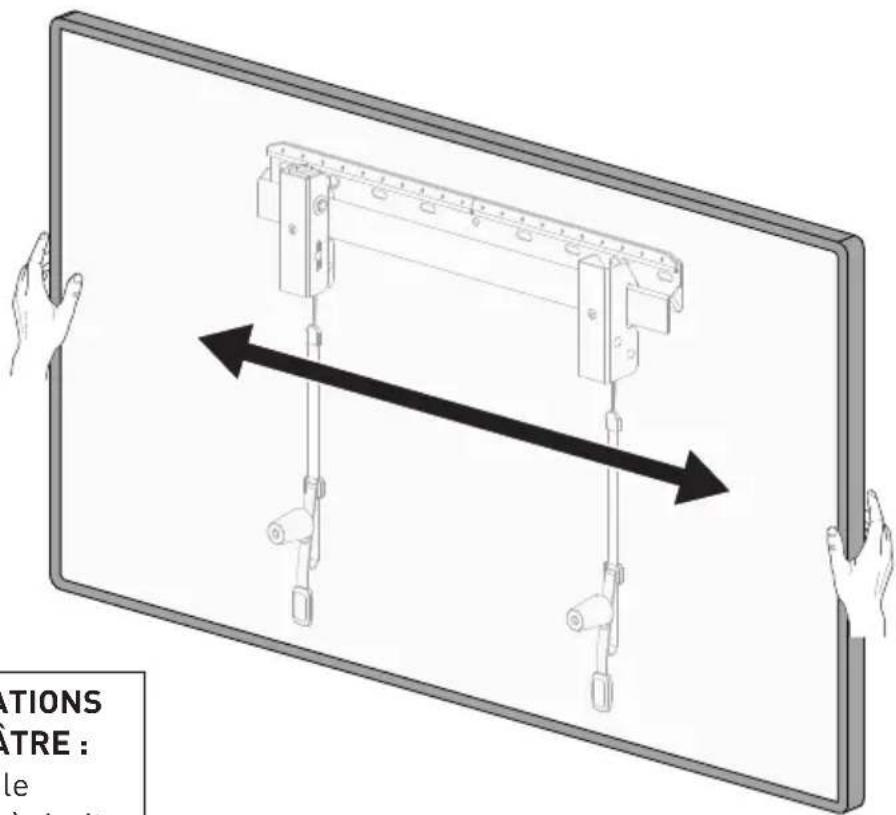

ÉTAPE 5 Déplacement latéral

POUR LES INSTALLATIONS SUR PLAQUE DE PLÂTRE :

NE PAS faire glisser le téléviseur de gauche à droite.

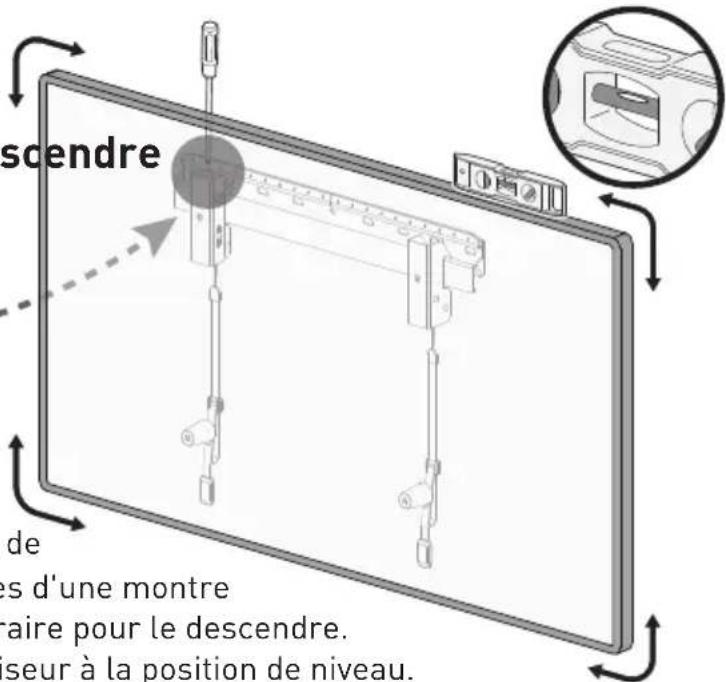

ÉTAPE 6 Réglage du niveau

Remarque : Si votre tournevis Phillips n'est pas assez long pour tourner le boulon L, veuillez retirer le téléviseur pour ajuster le boulon L. Après l'ajustement, accrochez le téléviseur et testez pour vous assurer que le téléviseur est de niveau.

MonterDescendreDescendre

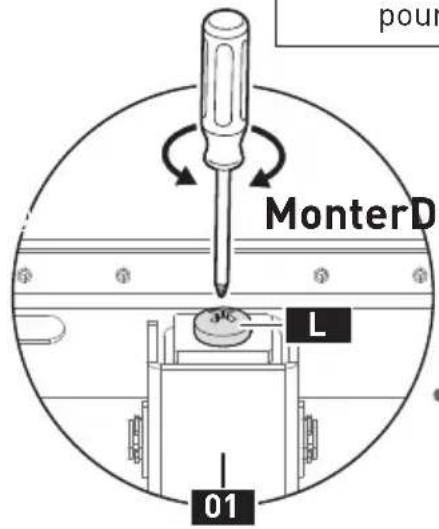

Tournez le boulon L situé en haut du support de télévision réglable 01 dans le sens des aiguilles d'une montre pour monter le téléviseur, ou dans le sens contraire pour le descendre. Utilisez un niveau pour tester et ajuster le téléviseur à la position de niveau.

ÉTAPE 7 Comment retirer le téléviseur
