ERMTX1-01B - Support mural pour téléviseur ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	ErgoAV
Modèle	ERMTX1-01B
Norme VESA compatible	200x100 mm à 600x400 mm (LxH)
Capacité de charge maximale	50 kg (estimation d'après les caractéristiques standard)
Matériau	Acier à haute résistance
Dimensions de la plaque murale	Environ 600 mm de large, 400 mm de haut
Distance du mur	Variable selon l'épaisseur des entretoises utilisées
Angle d'inclinaison	Réglable jusqu'à 10° (estimation)
Rotation	Non (support fixe avec inclinaison)
Types de mur compatibles	Montants en bois (2x4) et mur en béton massif
Nombre de points de fixation	4 tire-fonds pour montant bois ou 4 chevilles pour béton
Fixations fournies	Boulons M4, M6, M8 avec entretoises (L2.5mm)
Gestion des câbles	3 colliers de serrage pour câbles inclus
Outils nécessaires (non fournis)	Détecteur de goujons, niveau, perceuse, forets (bois 5,5 mm, béton 10 mm), clé à douille 13 mm, tournevis Phillips, marteau-piqueur (pour béton)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Poids de l'emballage	Environ 3 kg (estimation)
Garantie	Garantie constructeur standard (consulter la notice)

FOIRE AUX QUESTIONS - ERMTX1-01B ErgoAV

Quel est le poids maximum que peut supporter ce support mural ErgoAV ERMTX1-01B ?

Le poids maximum recommandé est de 50 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute ou de blessure.

Quelle est la compatibilité VESA de ce support ?

Le support est compatible avec les normes VESA de 200x100 mm à 600x400 mm (largeur x hauteur).

Puis-je installer ce support sur une cloison sèche seule ?

Non, il est formellement interdit d'installer ce support sur une cloison sèche seule. Il doit être fixé sur des montants en bois ou un mur en béton massif.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de goujons, d'un niveau, d'une perceuse, d'un foret à bois de 5,5 mm (pour montants) ou d'un foret à béton de 10 mm (pour béton), d'une clé à douille de 13 mm et d'un tournevis Phillips.

Ce support permet-il d'incliner le téléviseur ?

Oui, le support dispose de boutons de tension sur les côtés permettant un réglage de l'inclinaison après installation. Il faut resserrer les boutons une fois la position souhaitée obtenue.

Comment fixer le support sur un mur en béton ?

Percez 4 trous de 10 mm de diamètre à une profondeur d'au moins 75 mm, insérez les chevilles murales [A2] à l'aide d'un marteau-piqueur, puis vissez les tire-fonds [A1] avec une clé à douille. Ne pas utiliser de perceuse pour le serrage.

Que faire si mon téléviseur a un dos incurvé ou des câbles qui dépassent ?

Utilisez les entretoises fournies (F1, F2, F3) pour créer un espace supplémentaire entre le téléviseur et les supports, afin d'éviter toute interférence. Reportez-vous aux options B, C ou D de la notice.

Comment retirer le téléviseur du support ?

Tirez sur les sangles de sécurité tout en exerçant une légère pression sur l'avant du téléviseur, puis soulevez le bas du téléviseur pour le décrocher. Il est recommandé d'être à deux pour cette opération.

Ce support est-il livré avec tous les boulons nécessaires ?

Oui, le support inclut une sélection de boulons M4, M6 et M8 ainsi que des entretoises. Une seule taille de boulon convient à votre téléviseur ; suivez les instructions pour choisir la bonne longueur.

Puis-je utiliser ce support à l'extérieur ?

Non, ce support est conçu pour une utilisation en intérieur uniquement. Ne pas l'exposer à l'humidité ou aux intempéries.

MODE D'EMPLOI ERMTX1-01B ErgoAV

Consignes de sécurité importantes

▲DANGER! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].
ATTENTION : L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. NE PAS installer dans une cloison sèche seule.
• Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas 'accessoires non recommandés par le fabricant.
• Ne pas utiliser à l'extérieur.
• Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
  • SAUVEGARDER CES INSTRUCTIONS.

Restrictions de poids

Si votre téléviseur pèse plus lourd, n'utilisez pas ce produit.

! AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

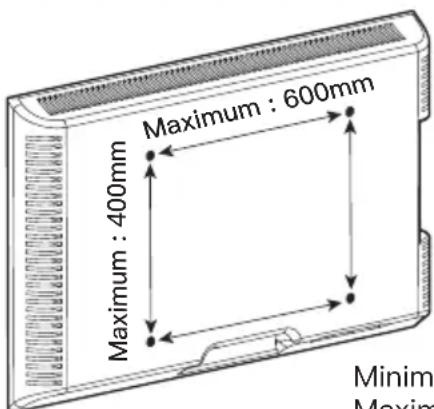

Vérifiez le modèle VESA du TV avant l'installation

Maximum : 400mm Maximum : 600mm Minim Maxim

100 mm ≈ 4 pouce

200 mm ≈ 7 7/8 pouce

400 mm ≈ 15 3/4 pouce

600 mm ≈ 23 5/8 pouce

Minimum : 200mm x 100mm / 7 7/8 pouce x 4 pouce (W x H)

Maximum : 600mm x 400mm / 23 5/8 pouce x 15 3/4 pouce (W x H)

Si le motif VESA de votre Téléviseur est inférieur à 200mm x 100mm ou supérieur à 600mm x 400mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur.

Veuillez contacter notre support technique au [phone] ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Détecteur de goujons

Ailette

Mètre ruban

Crayon Foreuse

Niveau

7/32 pouce (5.5mm)

Foret à bois

1/2 pouce (13mm)

Clé à douille

Tournevis Phillips

(Nécessaire pour les installations en béton)

3/8 pouce (10mm)

Foret à béton

Marteau-pi-queur

Vérifiez la construction de vos murs

ATTENTION

NE PAS installer dans une cloison sèche seule

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Pièces et matériel fournis

AVERTISSEMENT: Ce produit contient des petits objets susceptibles de présenter un risque d'étouffe- t en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Support TV gauche

02 x1

Support TV droit

Entretoises

Remarque: Les entretoises sont présentées en taille réelle.

L2.5mm

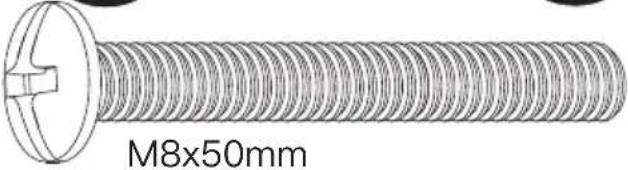

Boulons de téléviseur [Une seule taille de boulon convient à votre téléviseur]Remarque: Les boulons sont représentés en taille réelle
M4
	M4x12mm	M4x30mm
	C1 x4	C2 x4
M6
	M6x15mm	M6x35mm
	D1 x4	D2 x4
M8
	M8x15mm	M8x35mm
	E1 x4	E2 x4
	E3 x4

Étape 1 Fixez les supports du téléviseur sur le téléviseur

Sélectionnez les boulons TV

Une seule taille de boulon convient à votre téléviseur.

Longueur de la boulon : Vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison boulons/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le téléviseur ne sera pas maintenu.
• Trop long, le téléviseur sera endommagé.

Remarque : Ne serrez pas trop les boulons de téléviseur pour ne pas l'en- dommager.

Trop court

Veuillez noter: Lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

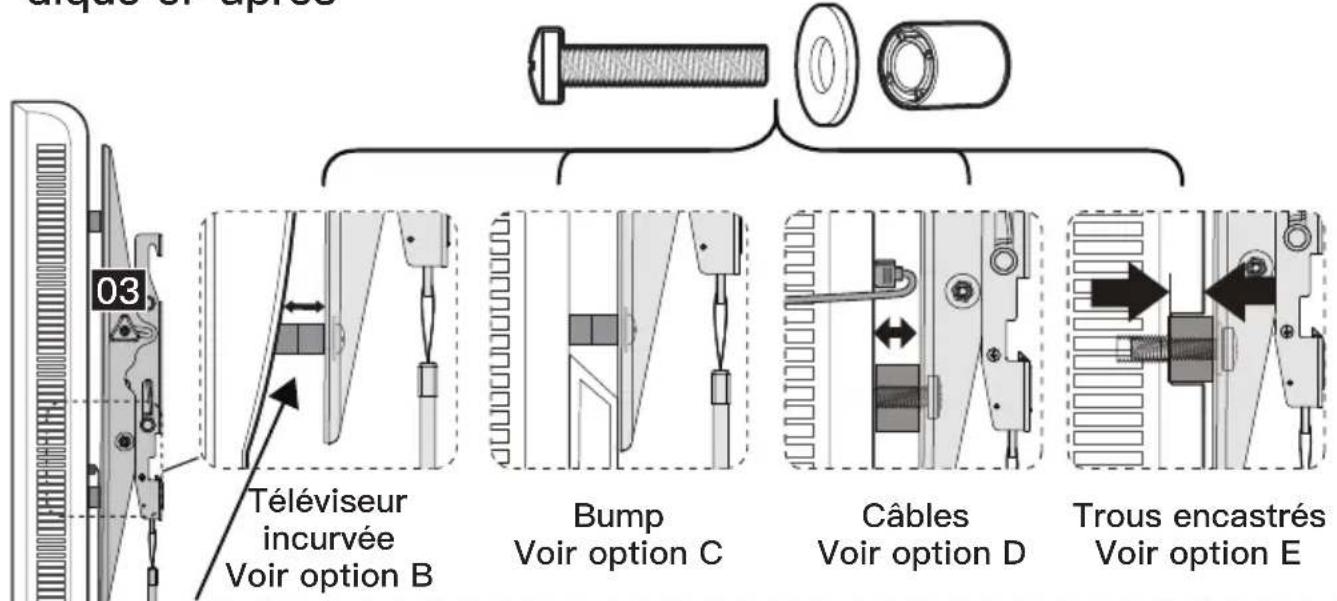

Les pièces nécessaires si vous avez un téléviseur tel qu'in-diqué ci-après

Téléviseur incurvée Voir option B Bump Voir option C Câbles Voir option D Trous encastrés Voir option E

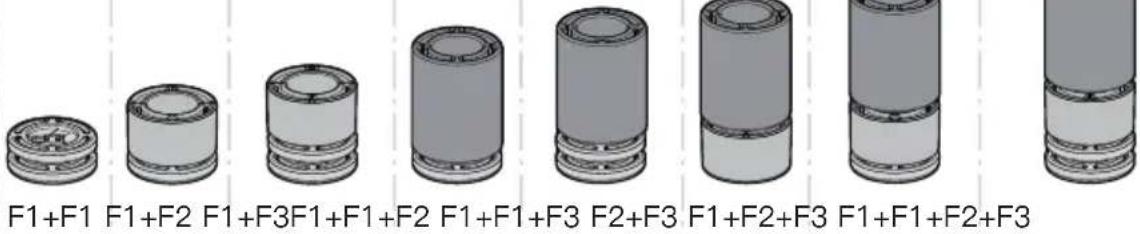

Entretoises

F1+F1 F1+F2 F1+F3 F1+F1+F2 F1+F1+F3 F2+F3 F1+F2+F3 F1+F1+F2+F3

03 02

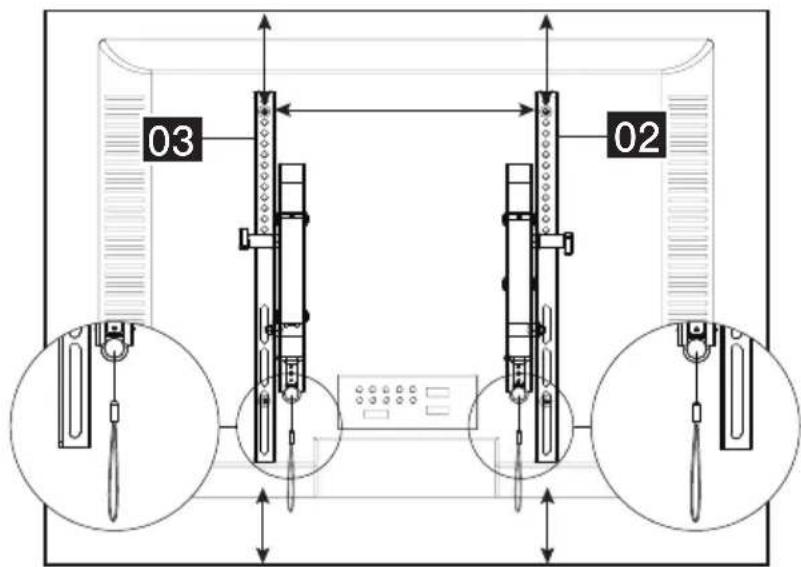

ATTENTION : Lorsque vous fixez le support Téléviseur à l'arrière du Téléviseur, assurez-vous que le cordon se termine à l'extrémité du Téléviseur et qu'il est centré sur l'arrière du Téléviseur.

A EUILLEZ NOTER: Les emplacements des trous de boulon sur votre téléviseur peuvent varier en fonction du design du fabricant du téléviseur. Nous représentons seulement les emplacements possibles des trous des boulon.

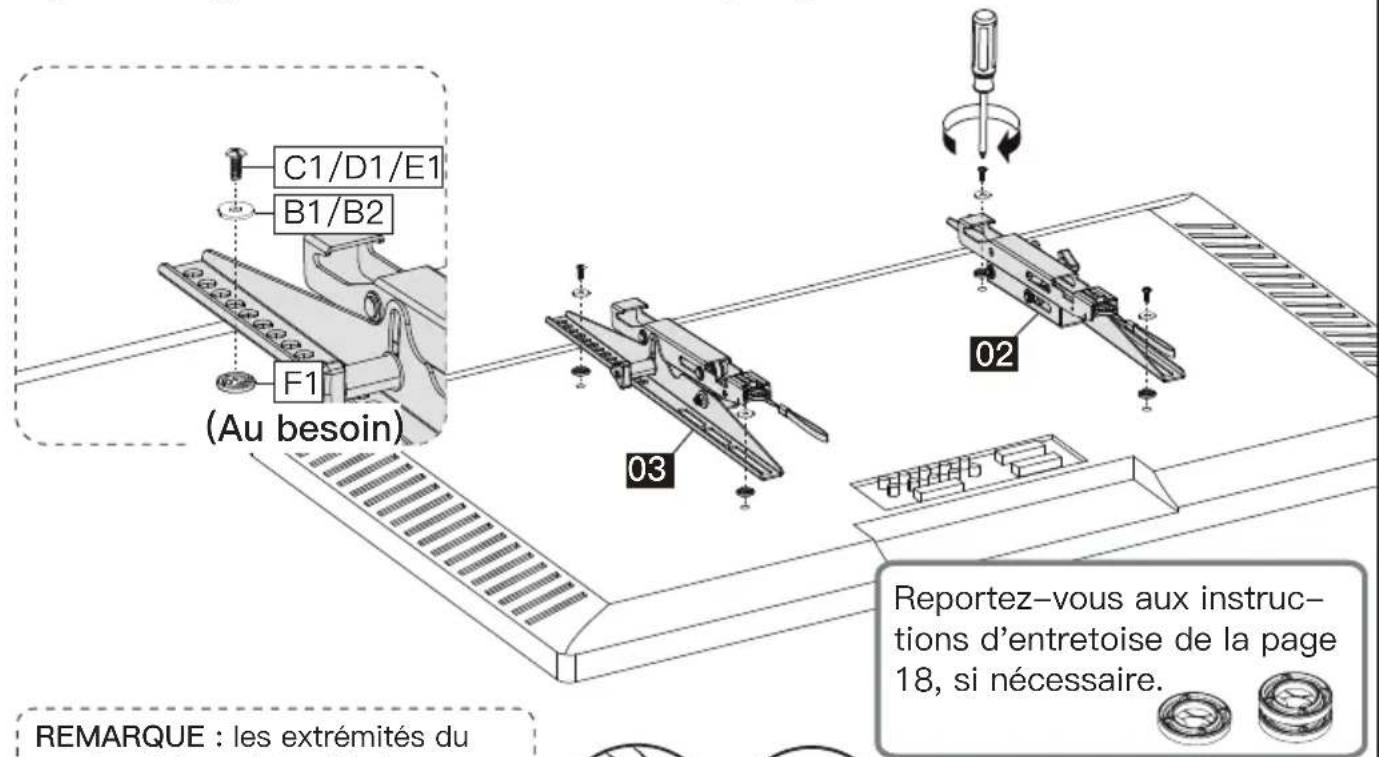

Option A (pour un téléviseur à dos plat)

C1/D1/E1 B1/B2 F1 (Au besoin) 02 03 Reportez-vous aux instruc- tions d'entretoise de la page 18, si nécessaire. REMARQUE : les extrémités du

REMARQUE : les extrémités du cordon doivent être dirigées vers l'extrémité du Téléviseur. Les boutons doivent être orientés vers le bord du Téléviseur.

Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire.

Tournevis Phillips (Non inclus)

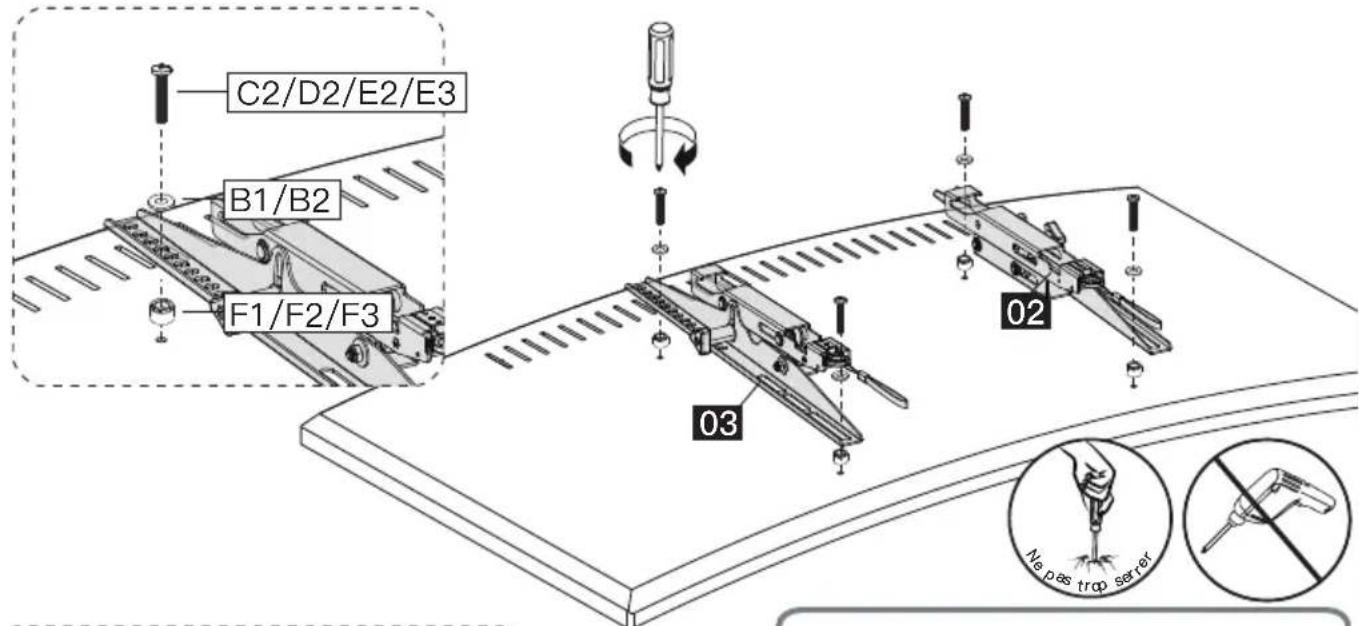

Option B (pour un téléviseur à dos arrondi)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

C2/D2/E2/E3 B1/B2 F1/F2/F3 02 03 No gas trap ser ref

REMARQUE : les extrémités du cordon doivent être dirigées vers l'extrémité du Téléviseur. Les boutons doivent être orientés vers le bord du Téléviseur.
Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire.

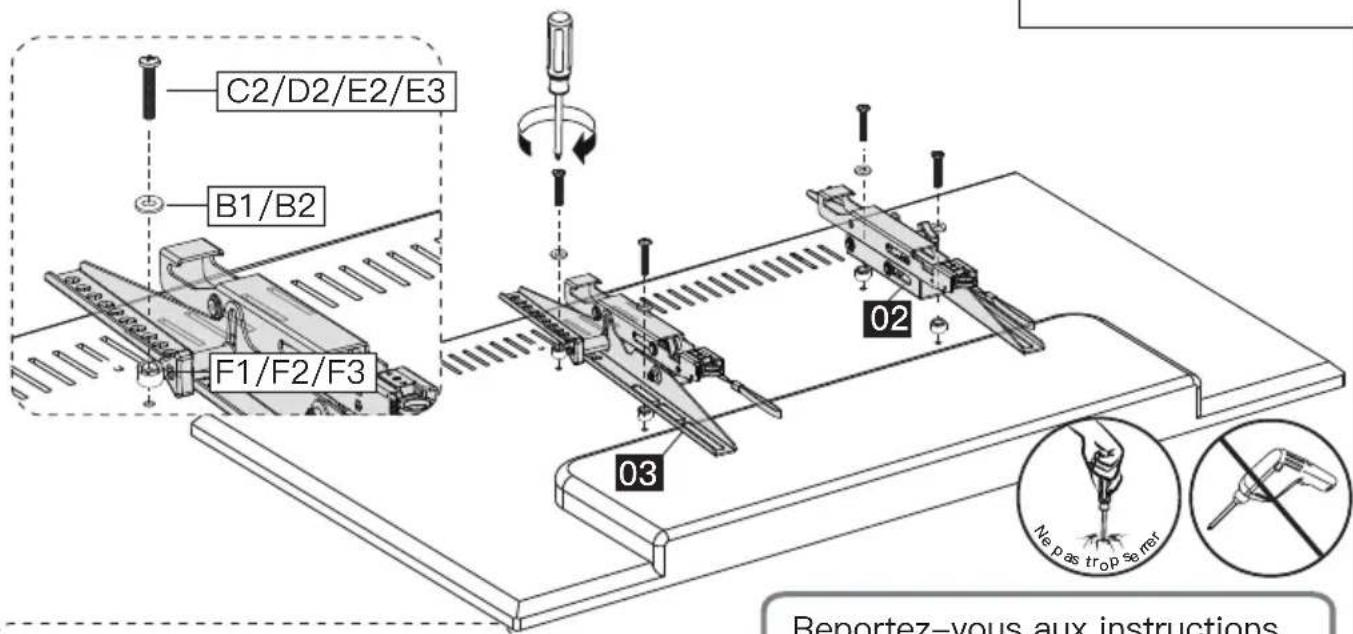

Option C (pour un téléviseur avec une surépaisseur)

Tournevis Phillips (Non inclus)

C2/D2/E2/E3 B1/B2 F1/F2/F3 02 03 No pas trop se net Reportez-vous aux instructions

REMARQUE : les extrémités du cordon doivent être dirigées vers l'extrémité du Téléviseur. Les boutons doivent être orientés vers le bord du Téléviseur.

Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire.

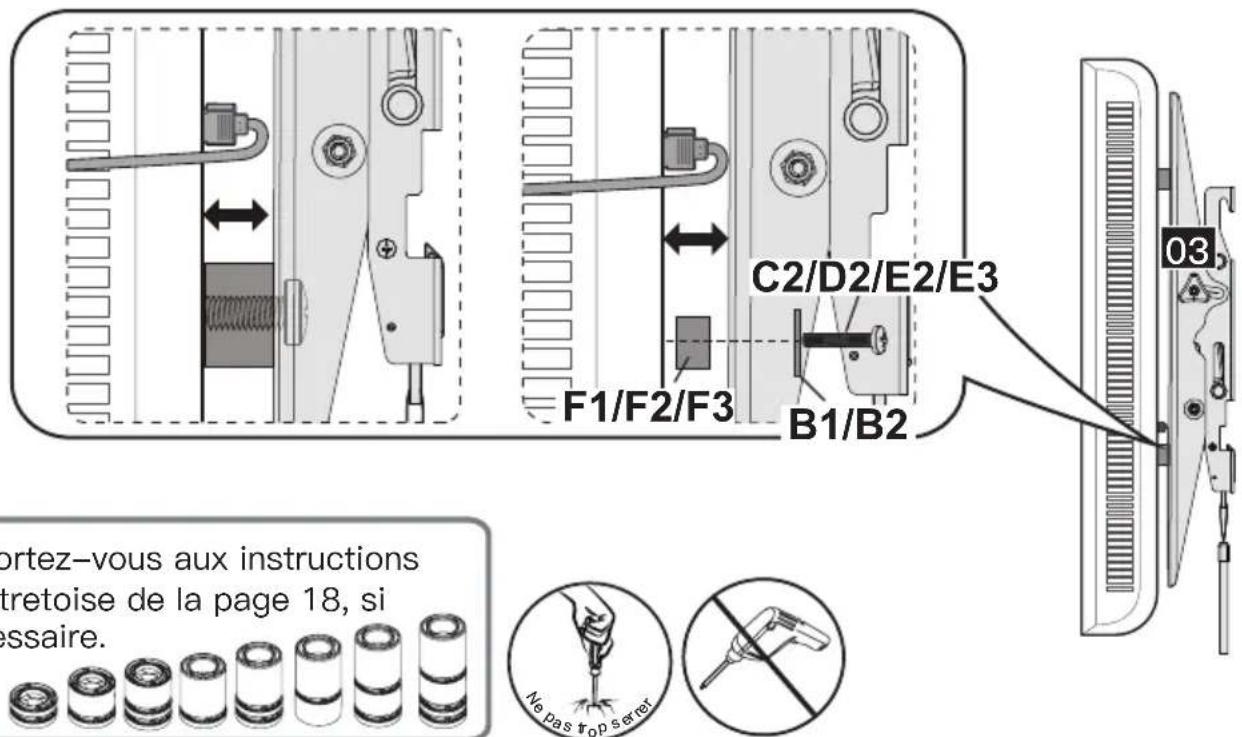

Option D (pour téléviseur avec interférence du câble)

Tournevis Phillips (Non inclus)

Pour éviter les interférences entre les câbles, utilisez les entretoises [F1], [F2] et [F3] pour créer un espace supplémentaire entre le téléviseur et les supports TV.

C2/D2/E2/E3 F1/F2/F3 B1/B2 03 Portez-vous aux instructions tretoise de la page 18, si essaire. Ne pas trop serer

Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire.

Me pas trop serrer

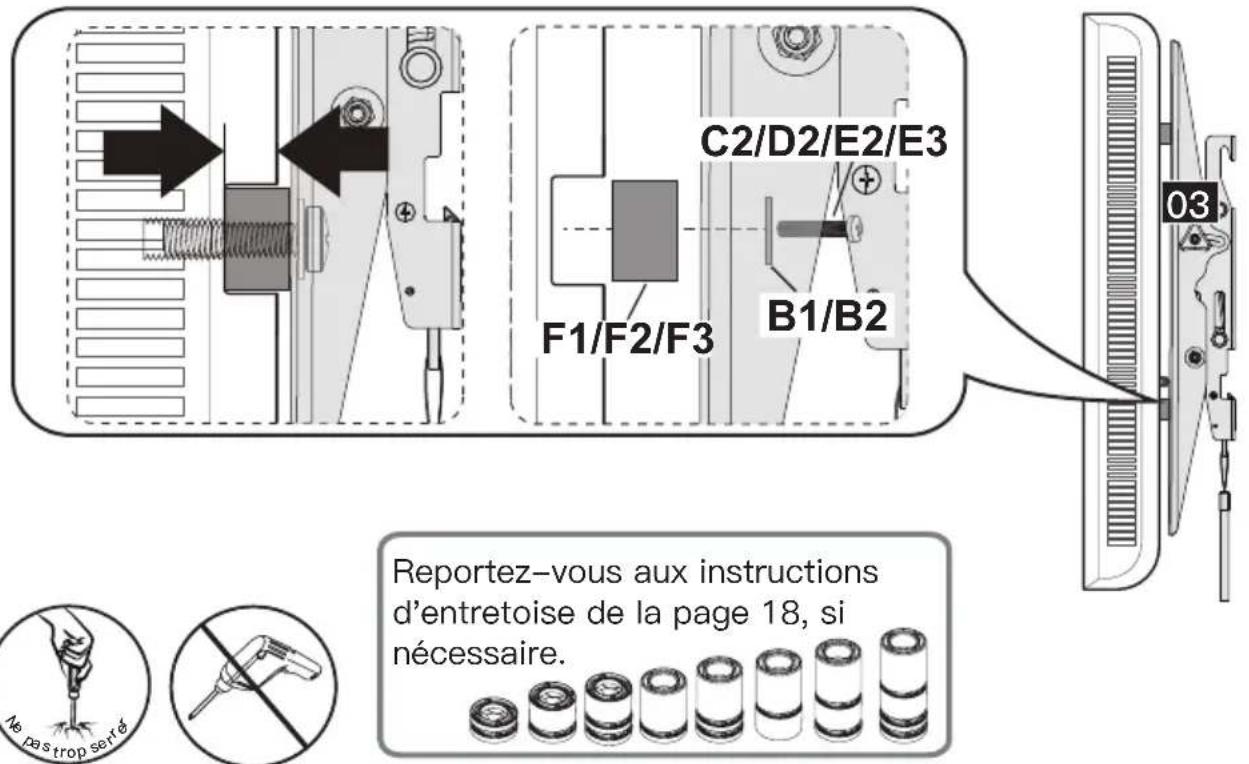

Option E (Pour les trous encastrés)

L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

Tournevis Phillips (Non inclus)

C2/D2/E2/E3 F1/F2/F3 B1/B2 03 Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire. No pas trop serté

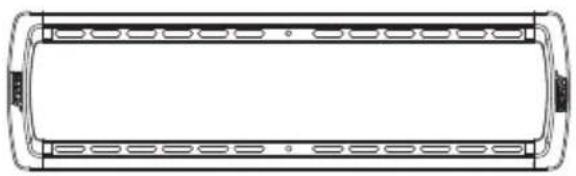

Pièces et matériel fournis pour l'étape 2

Remarque : Le tire-fond est représenté en taille réelle

A1

x4

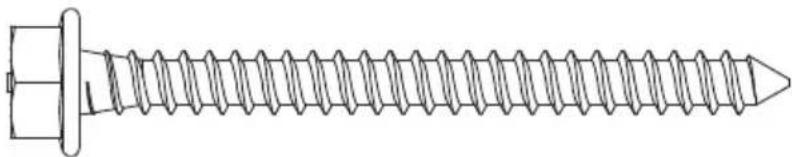

Tire-fond 5/16X2 3/4 pouce

x4 Ancre de mur 10X60mm

ATTENTION!

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Étape 2 Fixer la plaque murale [01] au mur

Pour l'installation de montants en bois, suivre l'ÉTAPE 2A.

Pour l'installation de béton, suivre l'ÉTAPE 2B.

Étape 2A Option montants en bois

AVERTISSEMENT:

N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.

Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.

NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE.

Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.

Ancre de

mur

A2

● Taille nominale des montants en bois: commun 2 x 4 pouce (51 x 102 mm)
- Le centre des montants doit être vérifié.

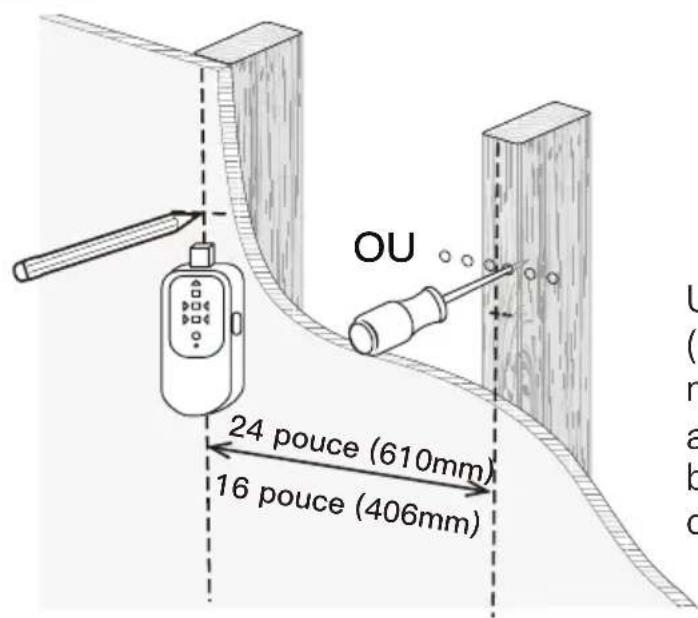

2A-1

OU 24 pouce (610mm) 16 pouce (406mm)

Détecteur de goujons (Non inclus)

Ailette (Non inclus)

Utilisez un détecteur de montants (non inclus) pour localiser les montants en bois ou utilisez une alène (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

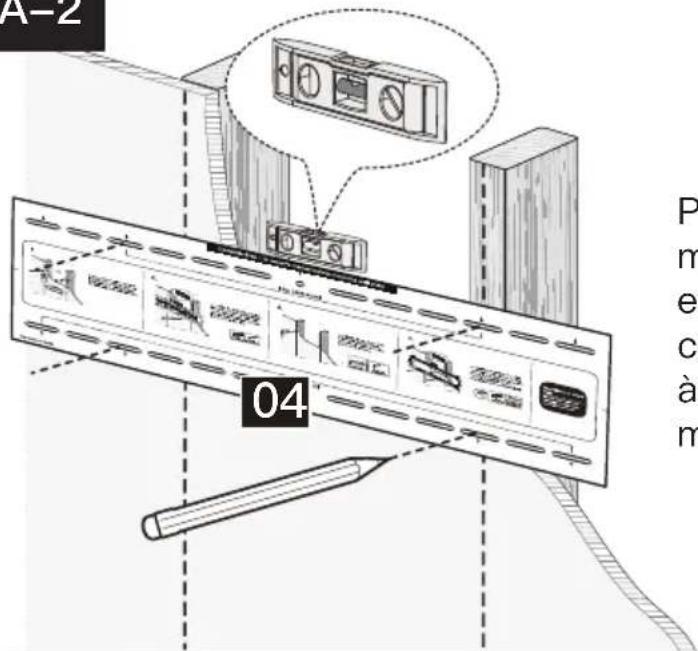

2A-2

A-2 04 P m e c à m

Positionnez le modèle de plaque murale [04] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [04] et marquez les trous.

Niveau
(Non inclus)

Crayon
(Non inclus)

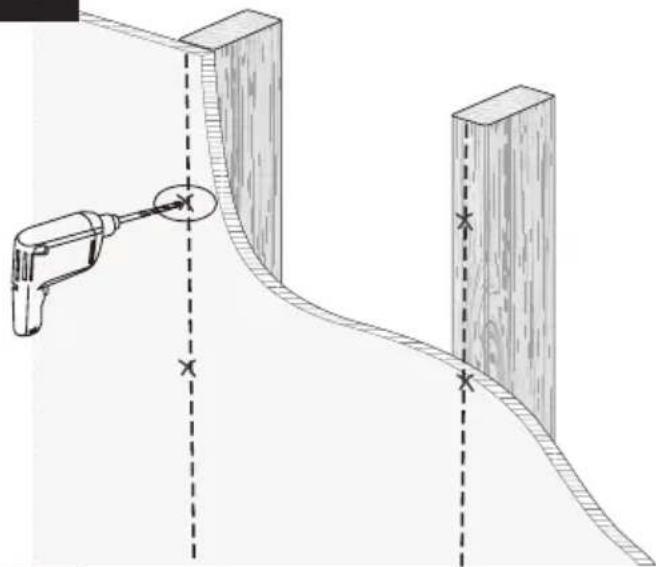

2A-3

Percez des trous pilotes à l'aide d'un foret de 7/32 pouce (5,5 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70 mm).

Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez la plaque murale à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].

1/2 pouce (13mm)
Clé à douille
(Non inclus)

Étape 2B Option de mur en béton massif

AVERTISSEMENT:

N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.

• Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
• Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
• Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
  ● L'épaisseur du mur en béton doit dépasser 5,5 pouce (140 mm).
  Ancre de mur

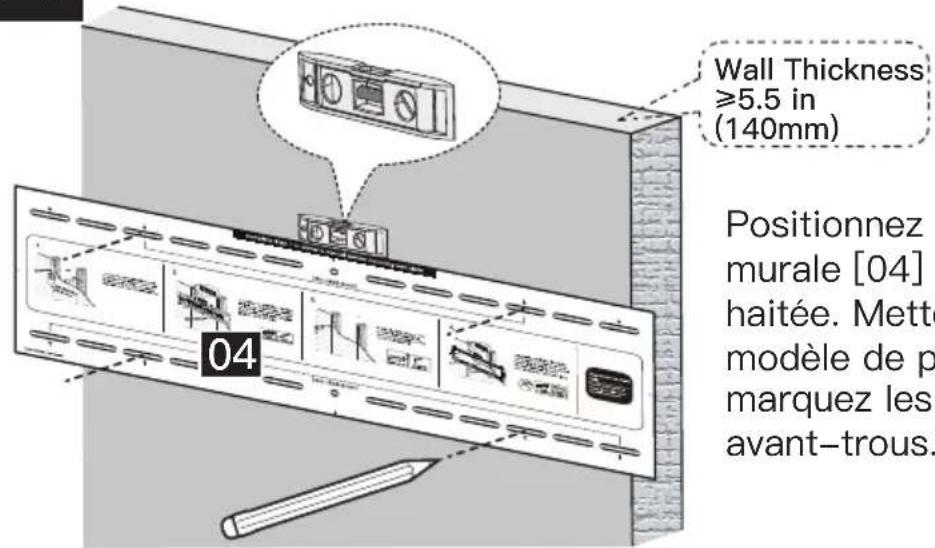

2B-1

Wall Thickness ≥5.5 in (140mm) Positionnez murale [04] haitée. Mette modèle de p marquez les avant-trous. 04

Positionnez le modèle de plaque murale [04] à la hauteur souhaitée. Mettez à niveau le modèle de plaque murale [04] et marquez les emplacements des avant-trous.

Niveau (Non inclus)

Crayon (Non inclus)

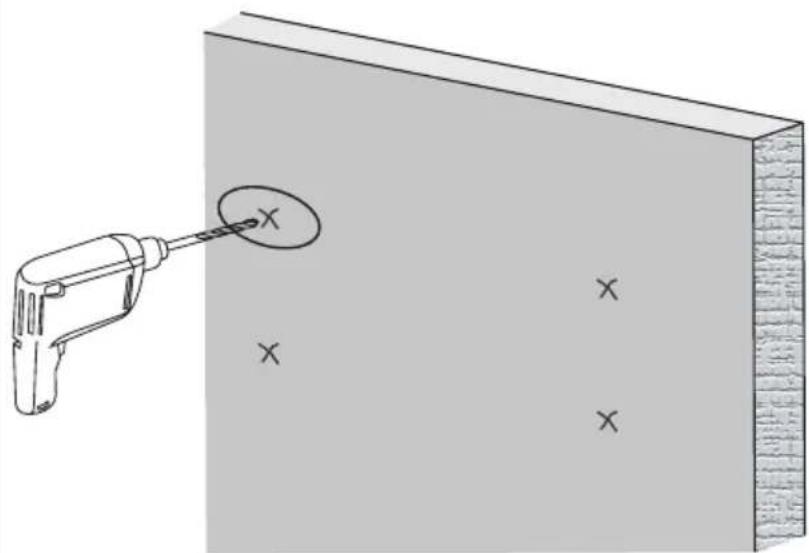

2B-2

Percez 4 trous pilotes à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre.

Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

Foreuse (Non inclus)

3/8 pouce (10 mm)

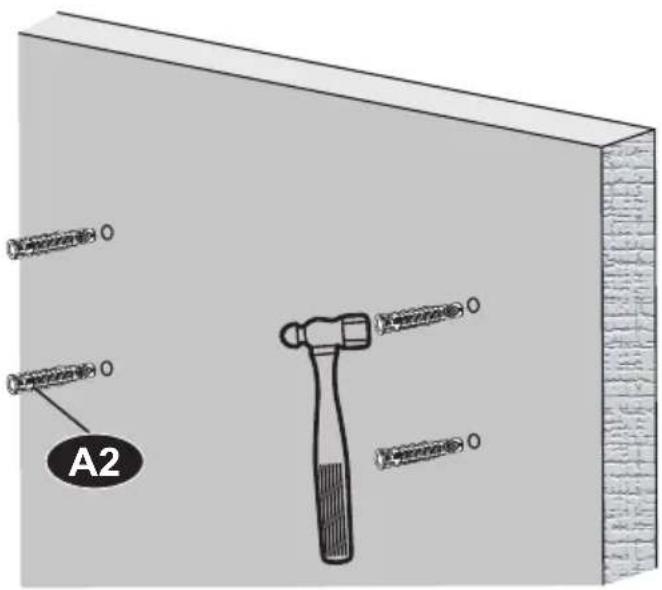

2B-3

Marteau-piqueur (Non inclus)

Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

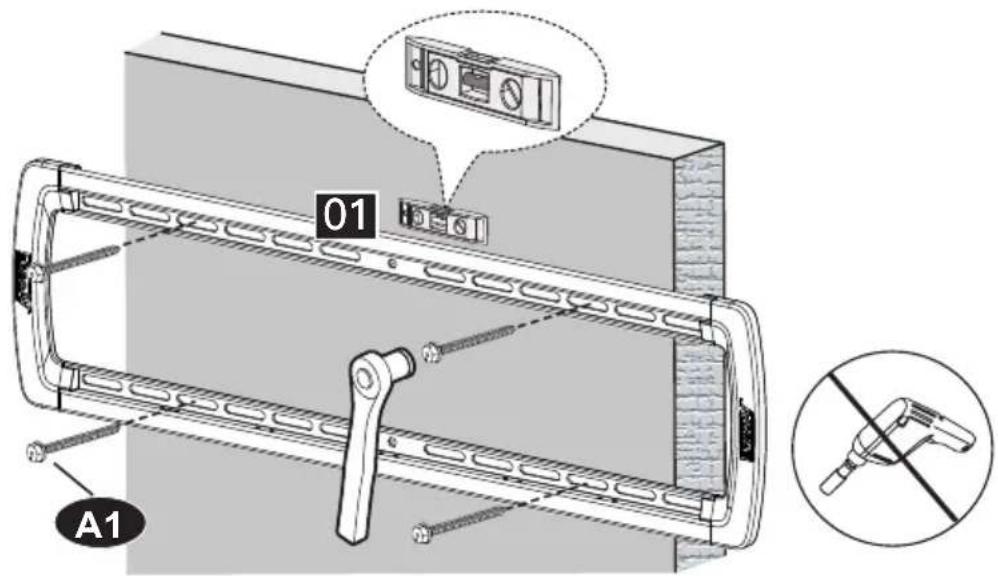

2B-4

01 A1

Installez la plaque murale [01] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale [01]. NE SERREZ PAS trop les tire-fonds [A1].

Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Niveau (Non inclus)

1/2 pouce (13mm) Clé à douille (Non inclus)

Pièces et matériel fournis pour l'étape 3

Pince à Câbles 05 x3

Étape 3

Insérez les Pince à câbles [05] en haut ou en bas de la plaque murale [01] selon les besoins.

Étape 4 Fixer le téléviseur sur la plaque murale

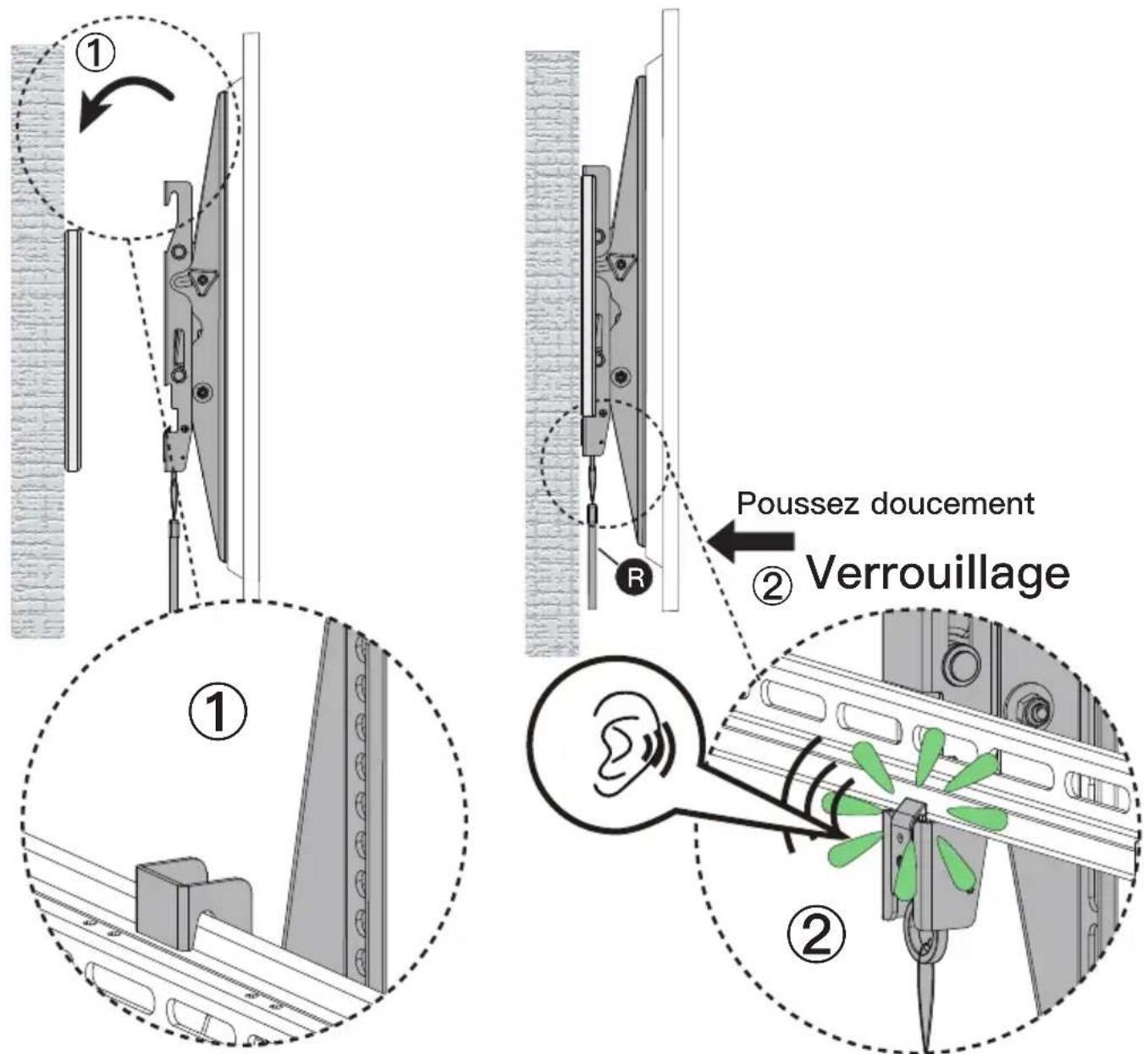

Pour accrocher le téléviseur sur la plaque murale

1. Accrochez le téléviseur à la plaque murale à l'aide des supports [02] et [03].
2. Appuyez doucement sur le bas du téléviseur vers le mur jusqu'à ce que vous entendiez les verrous de sécurité se mettre en place des deux côtés du support.

LOURD! vous aurez peut-être besoin d'aide pour cette étape.

Attention : pour éviter toute blessure potentielle et tout dommage matériel, deux personnes doivent aider à retirer le téléviseur du support.

1. Vérifiez que tous les câbles sont débranchés à l'arrière du téléviseur et que le téléviseur est débranché du mur.
2. Tout en exerçant une légère pression sur l'avant du téléviseur vers le mur, tirez sur les sangles de sécurité jusqu'à ce qu'elles soient complètement désengagées.
3. Tout en maintenant les sangles en position désengagée, éloignez le bas du téléviseur du mur et soulevez le téléviseur de la plaque murale.

Matériel fourni pour l'étape 5

3/16 pouce (5mm) x1 Clé hexagonale

Étape 5 Réglage

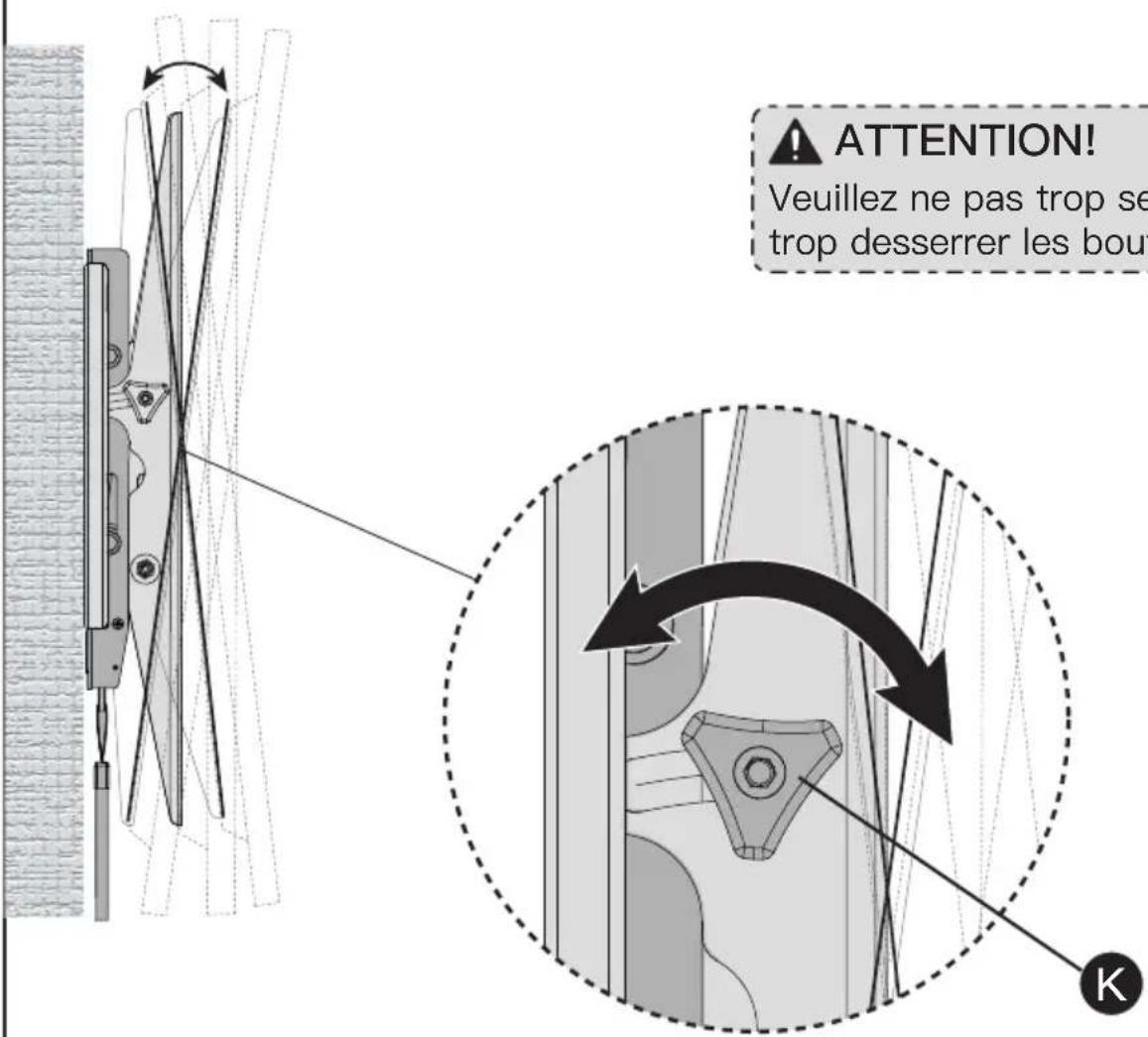

Réglage de l'inclinaison

1. Utilisez les boutons de tension sur les côtés des Support TV pour permettre le réglage du téléviseur dans la position souhaitée.
2. Après tout réglage, resserrez toujours les boutons de tension pour maintenir le téléviseur en place et éviter tout mouvement indésirable.

ATTENTION! Veuillez ne pas trop se trop desserrer les bou

3/16 pouce (5mm)

Clé hexagonale
