Tipo de producto	Soporte de pared para televisor
Marca	ErgoAV
Modelo	ERMTX1-01B
Norma VESA compatible	200x100 mm a 600x400 mm (An x Al)
Capacidad de carga máxima	50 kg (estimación según características estándar)
Material	Acero de alta resistencia
Dimensiones de la placa mural	Aproximadamente 600 mm de ancho, 400 mm de alto
Distancia de la pared	Variable según el grosor de los separadores utilizados
Ángulo de inclinación	Ajustable hasta 10° (estimación)
Rotación	No (soporte fijo con inclinación)
Tipos de pared compatibles	Montantes de madera (2x4) y muro de hormigón macizo
Número de puntos de fijación	4 tirafondos para montante de madera o 4 tacos para hormigón
Fijaciones incluidas	Pernos M4, M6, M8 con separadores (L2.5mm)
Gestión de cables	3 bridas para cables incluidas
Herramientas necesarias (no incluidas)	Detector de montantes, nivel, taladro, brocas (madera 5,5 mm, hormigón 10 mm), llave de vaso 13 mm, destornillador Phillips, martillo perforador (para hormigón)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos abrasivos.
Peso del paquete	Aproximadamente 3 kg (estimación)
Garantía	Garantía estándar del fabricante (consulte el manual)

Preguntas frecuentes - ERMTX1-01B ErgoAV

¿Cuál es el peso máximo que puede soportar este soporte de pared ErgoAV ERMTX1-01B?

El peso máximo recomendado es de 50 kg. Nunca exceda este límite para evitar cualquier riesgo de caída o lesión.

¿Cuál es la compatibilidad VESA de este soporte?

El soporte es compatible con las normas VESA de 200x100 mm a 600x400 mm (ancho x alto).

¿Puedo instalar este soporte en una pared de yeso solamente?

No, está terminantemente prohibido instalar este soporte en una pared de yeso sola. Debe fijarse en montantes de madera o un muro de hormigón macizo.

¿Qué herramientas son necesarias para la instalación?

Necesitará un detector de montantes, un nivel, un taladro, una broca para madera de 5,5 mm (para montantes) o una broca para hormigón de 10 mm (para hormigón), una llave de vaso de 13 mm y un destornillador Phillips.

¿Este soporte permite inclinar el televisor?

Sí, el soporte dispone de botones de tensión en los laterales que permiten un ajuste de la inclinación después de la instalación. Hay que apretar los botones una vez obtenida la posición deseada.

¿Cómo fijar el soporte en un muro de hormigón?

Perfore 4 agujeros de 10 mm de diámetro a una profundidad de al menos 75 mm, inserte los tacos murales [A2] con un martillo perforador, luego atornille los tirafondos [A1] con una llave de vaso. No use el taladro para apretar.

¿Qué hacer si mi televisor tiene un dorso curvo o cables que sobresalen?

Use los separadores incluidos (F1, F2, F3) para crear un espacio adicional entre el televisor y los soportes, con el fin de evitar cualquier interferencia. Consulte las opciones B, C o D del manual.

¿Cómo retirar el televisor del soporte?

Tire de las cintas de seguridad mientras ejerce una ligera presión en la parte delantera del televisor, luego levante la parte inferior del televisor para desengancharlo. Se recomienda estar dos personas para esta operación.

¿Este soporte viene con todos los pernos necesarios?

Sí, el soporte incluye una selección de pernos M4, M6 y M8 así como separadores. Solo un tamaño de perno es adecuado para su televisor; siga las instrucciones para elegir la longitud correcta.

¿Puedo usar este soporte en exteriores?

No, este soporte está diseñado para uso en interiores únicamente. No lo exponga a la humedad o a la intemperie.

MANUAL DE USUARIO ERMTX1-01B ErgoAV

Información Importante de Seguridad

¡PELIGRO! Por favor, lea cuidadosamente todas las instrucciones antes de realizar la instalación. Si no entiende las instrucciones o tiene alguna duda o consulta, póngase en contacto con nuestra línea de asistencia técnica llamando al (877) 419–7832, o escribiendo al servicio de atención al cliente en [e-mail].
▲ PRECAUCIÓN: El uso con productos más pesados que los pesos máximos indicados puede causar inestabilidad causando posibles lesiones.

• No utilice este producto con ningún fin que no sea el especificado explícitamente en este manual. No supere la capacidad de peso. No nos hacemos responsables de posibles daños o lesiones causados por un montaje incorrecto, errores de ensamblaje o uso inadecuado.
• Este producto está diseñado para su uso en montantes de madera y en paredes de hormigón sólido. – NO instalar solo en placa de yeso.
• La pared debe ser capaz de soportar cuatro veces el peso del televisor y del soporte juntos.
• Utilice este sistema de montaje sólo para el uso previsto, tal como se describe en estas instrucciones. No utilice accesorios no recomendados por el fabricante.
• No lo utilice en el exterior.
• Coloque los cables de forma apropiada para evitar daños mecánicos.
  • GUARDE ESTAS INSTRUCCIONES.

Límites de peso

Si su televisor excede el peso, no utilice este producto.

ADVERTENCIA

NO exceda el peso máximo indicado. Este módulo para televisor solo debe usarse dentro de los pesos máximos indicados. Si se usa con productos que exceden los pesos máximos indicados es posible que se produzca una falla en el módulo para televisor y sus accesorios, posiblemente provocando daños y/o lesiones.

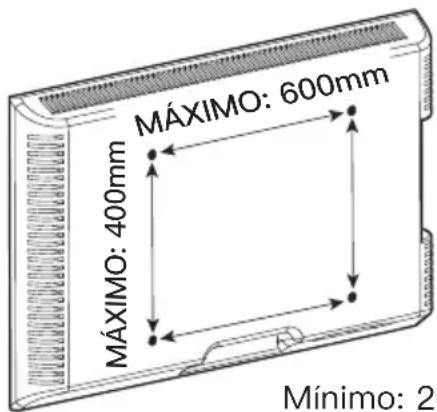

Revise el patrón VESA de la TV antes de la instalación

MÁXIMO: 600mm MÁXIMO: 400mm Mínimo: 2

100 mm ≈ 4 pulg

200 mm ≈ 7 7/8 pulg

400 mm ≈ 15 3/4 pulg

600 mm ≈ 23 5/8 pulg

Mínimo: 200mm x 100mm / 7 7/8 pulg x 4 pulg (W x H)

Máximo: 600mm x 400mm / 23 5/8 pulg x 15 3/4 pulg (W x H)

Si el patrón VESA de su Televisor es inferior a 200mm x 100mm o superior a 600mm x 400mm, significa que este soporte NO ES COMPATIBLE. Póngase en contacto con nuestro Servicio Técnico llamando al (877) 419–7832 o escribiendo a [e-mail].

Herramientas necesarias (no incluidas)

Detector de vigas

7/32 pulg (5.5mm) Broca para madera

Punzón

Cinta métrica

1/2 pulg (13mm) Llave de tubo

Destornillador Philips

Lápiz Taladro Nivel

(Necesaria para las instalaciones en hormigón)

3/8 pulg (10mm) Broca para hormigón

Martillo

Inspeccione la construcción de su pared

PRECAUCIÓN

NO instalar solo en placa de yeso

Montantes de madera (con placa de yeso)

Pared de hormigón sólido

Si no está seguro sobre las condiciones de construcción de su pared, póngase en contacto con nuestra línea de asistencia técnica en el (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

Piezas y herramientas provistas

ADVERTENCIA: Este producto contiene piezas pequeñas que pueden representar un riesgo de vantamiento si se ingieren.

Antes de iniciar el montaje, compruebe que todas las piezas estén incluidas e intactas. No utilice piezas dañadas o defectuosas. Si necesita piezas de repuesto, póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail]

- Tenga en cuenta lo siguiente: Es posible que no necesite usar todos los herrajes incluidos en este envase.

Piezas y herrajes suministrados para el paso 1

Soporte para TV izquierdo

02 x1

Soporte para TV derecho

03 x1

Espaciadores

Nota: Los espaciadores se muestran en tamaño real.

L2.5mm

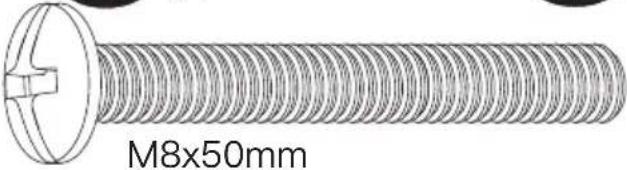

Pernos del televisor [Su televisor solo admite uno de los tamaños de perno]
M4 Nota: Los pernos se muestran en tamaño real
M4
	M4x12mm	M4x30mm
	C1 x4	C2 x4
M6
	M6x15mm	M6x35mm
	D1 x4	D2 x4
M8
	M8x15mm	M8x35mm
	E1 x4	E2 x4
	E3 x4

M4
C1 x4
C2 x4
M6
D1 x4
D2 x4
M8
M8x15mm
M8x35mm
E1 x4
E2 x4
E3 x4

Paso 1 Asegure los soportes de la TV a la TV

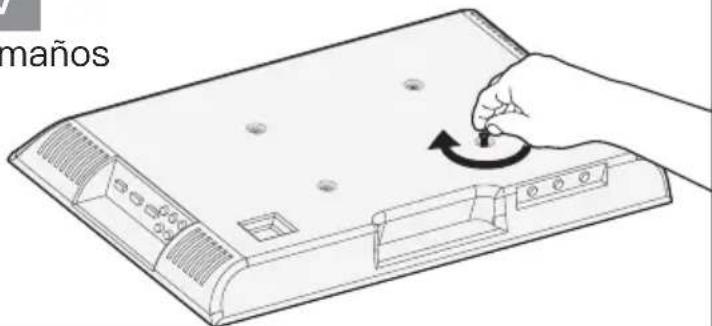

Seleccione los perno para el TV

Su televisor solo admite uno de los tamaños de perno.

M6 M8M4

maños

Longitud del perno: Compruebe que la rosca encaje correctamente con los pernos o la las combinaciones de pernos/espaciador. Se recomienda enganchar las roscas con 5 vueltas como mínimo.

• Si es demasiado corto, no soportará el TV.
• Si es demasiado largo, hará daños al TV.

Nota: No ajuste los pernos del televisor en exceso para no dañarlo.

Demasiado corto

Nota: Al utilizar espaciadores, es importante tener en cuenta que se pueden utilizar apilados. Si tiene alguna dificultad para comprender el modo de instalación de los pernos o espaciadores del televisor, póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

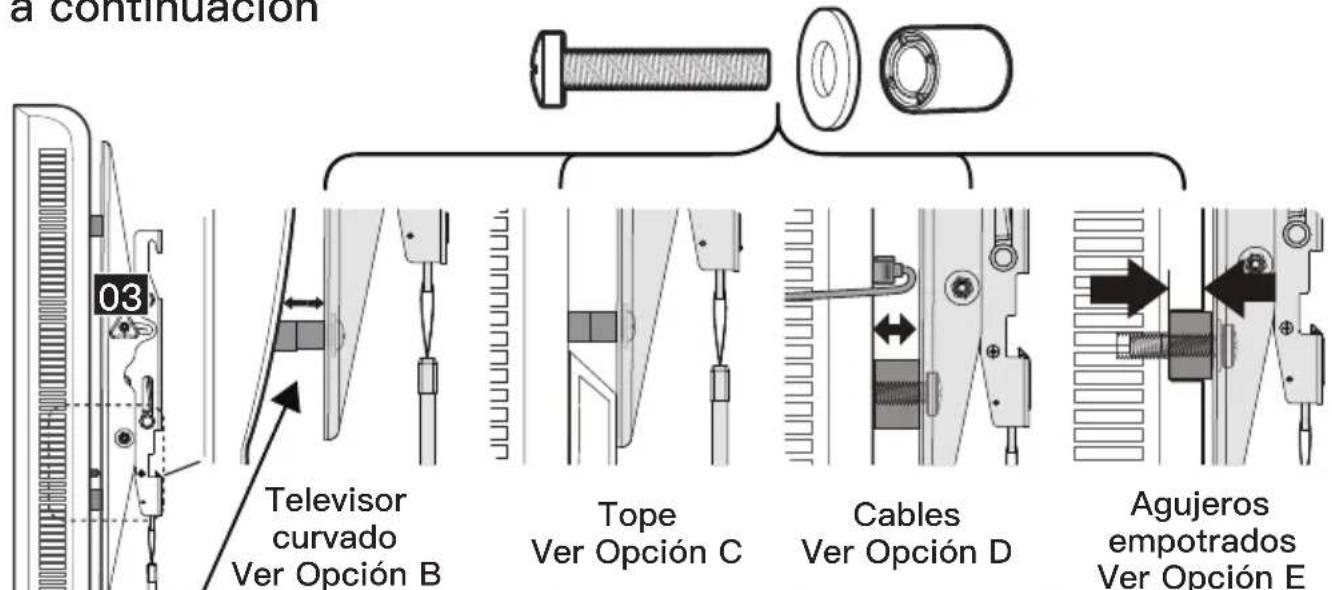

Piezas necesarias si tiene un televisor como el que se muestra a continuación

a continuación 03 Televisor curvado Ver Opción B Tope Ver Opción C Cables Ver Opción D Agujeros empotrados Ver Opción E

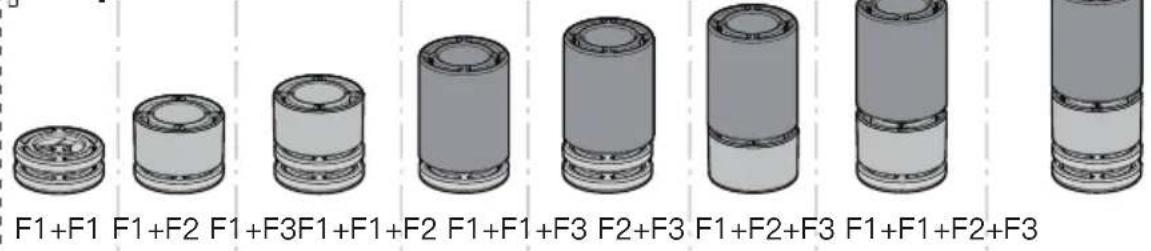

Espaciadores

F1+F1 F1+F2 F1+F3 F1+F1+F2 F1+F1+F3 F2+F3 F1+F2+F3 F1+F1+F2+F3

03 02

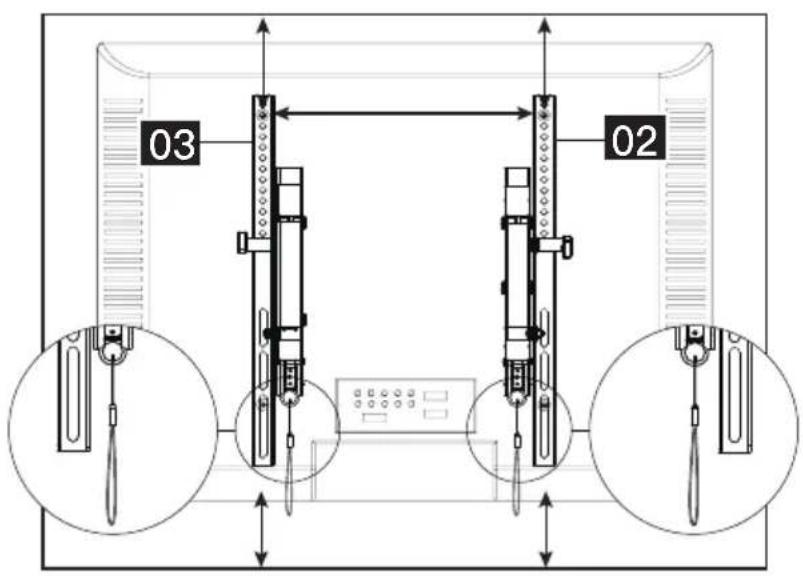

PRECAUCIÓN: Cuando fije el soporte del Televisor a la parte posterior del mismo, asegúrese de que el cierre se extienda hasta el extremo del Televisor y que esté centrado en la parte posterior del mismo.

⚠️ NOTA: Las ubicaciones de los agujeros para perno de su televisor pueden variar según el diseño del televisor de los fabricantes. Solo ilustramos algunas ubicaciones posibles de dichos agujeros de los pernos.

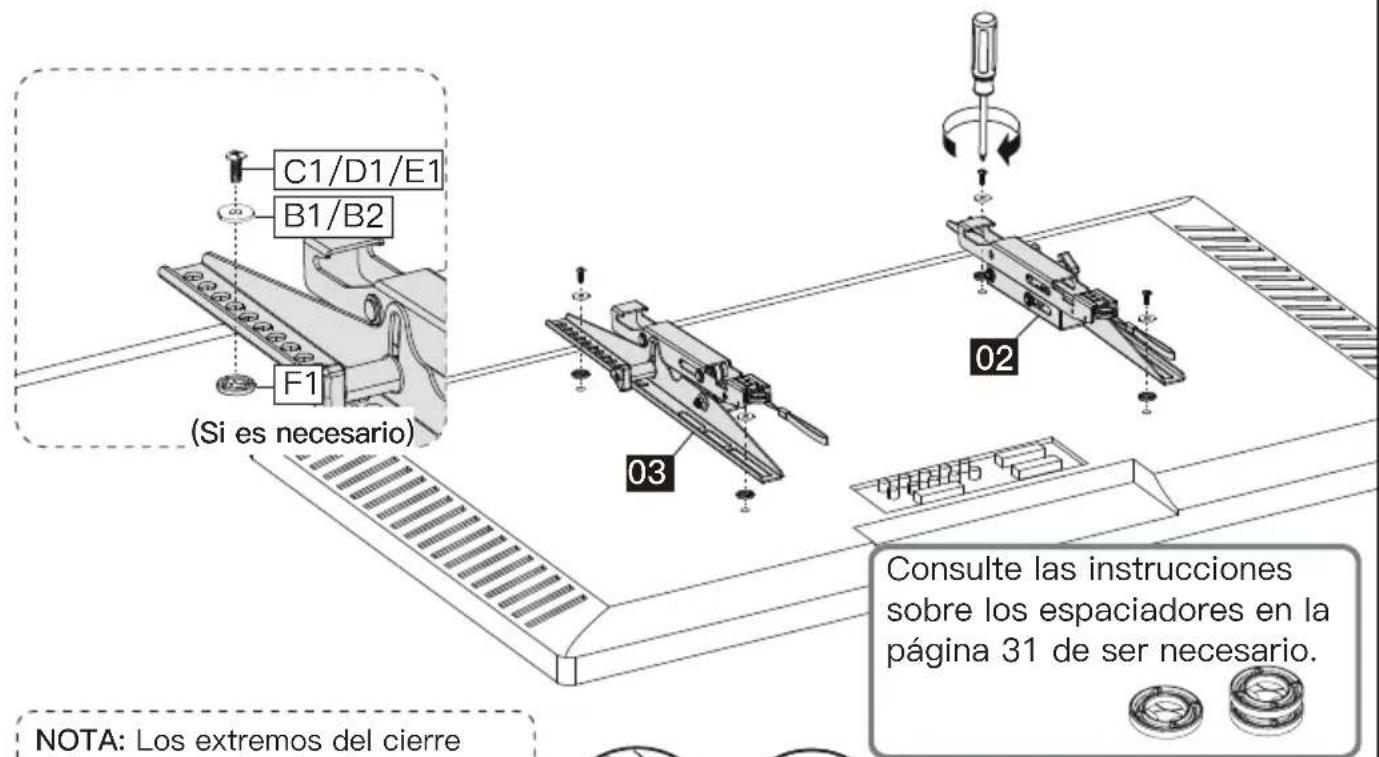

Opción A (Para televisores con la parte trasera plana)

C1/D1/E1 B1/B2 F1 (Si es necesario) 02 03 Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario. NOTA: Los extremos del cierre

NOTA: Los extremos del cierre deben apuntar hacia el extremo del Televisor. Las perillas deben estar orientadas hacia el borde del Televisor.

Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario.

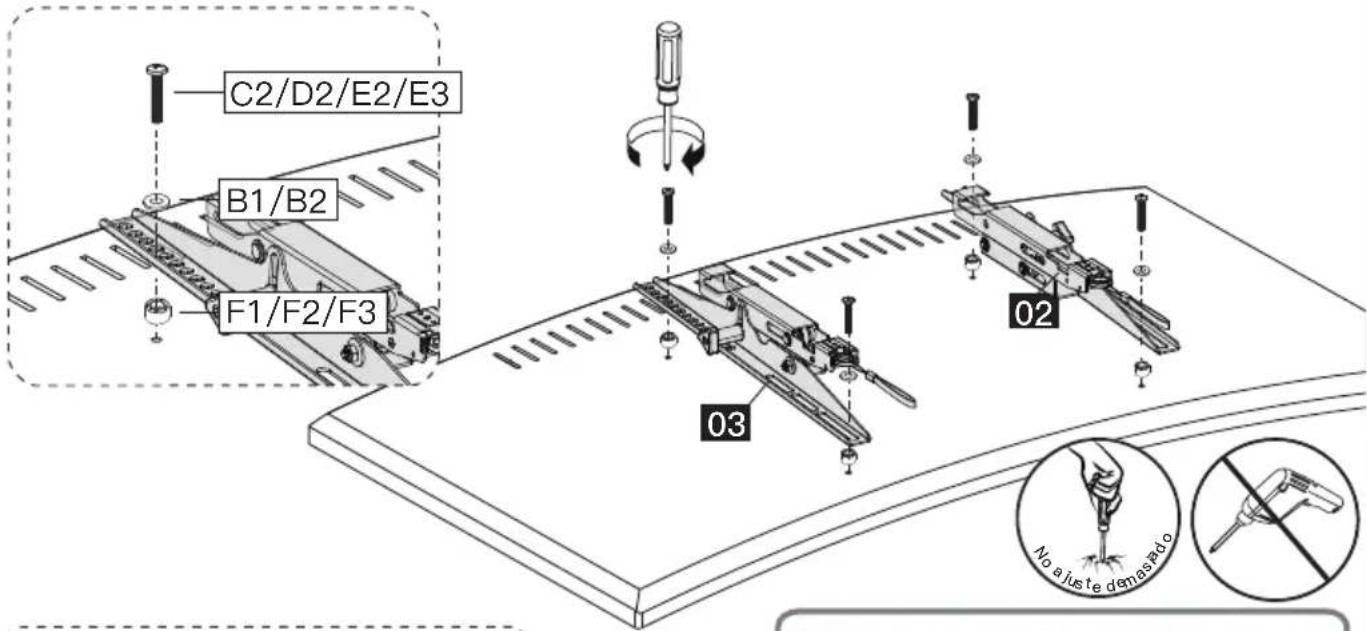

Opción B (para TV con respaldo curvo)

Destornillador Philips

(No se incluye)

Los espaciadores deben ser lo suficientemente altos para que la curva de la parte posterior del televisor no interfiera con la placa de montaje.

C2/D2/E2/E3 B1/B2 F1/F2/F3 02 03 No ajuste demasiado

NOTA: Los extremos del cierre deben apuntar hacia el extremo del Televisor. Las perillas deben estar orientadas hacia el borde del Televisor.

Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario.

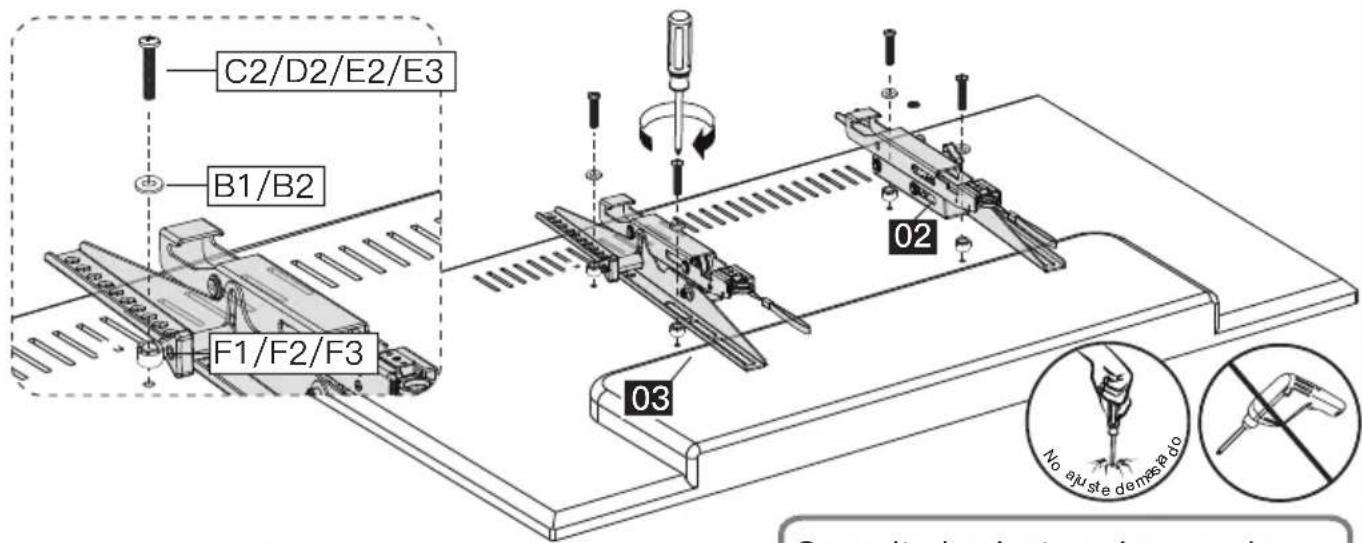

Opción C (Para televisores con parte trasera saliente)

Los espaciadores deben estar lo suficientemente altos para que no haya espacios entre el Soporte para TV y el bulto en la parte posterior del Televisor.

Destornillador Philips

(No se incluye)

C2/D2/E2/E3 B1/B2 F1/F2/F3 02 03 No ajuste demesa do

NOTA: Los extremos del cierre deben apuntar hacia el extremo del Televisor. Las perillas deben estar orientadas hacia el borde del Televisor.

Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario.

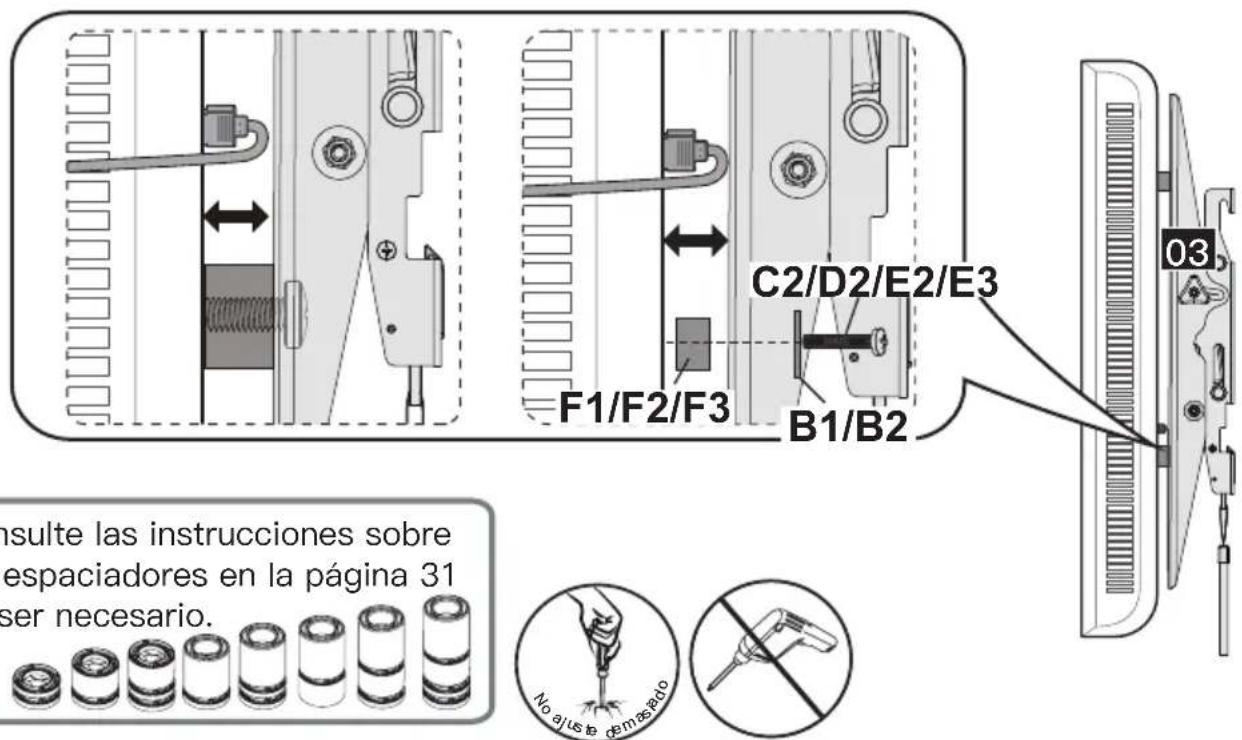

Opción D (para televisor con interferencia de cables)

Para la interferencia de cables, utilice los espaciadores [F1], [F2] y [F3] para crear un espacio extra entre el televisor y los soportes para TV.

Destornillador Philips

(No se incluye)

C2/D2/E2/E3 F1/F2/F3 B1/B2 03 insulte las instrucciones sobre espaciadores en la página 31 ser necesario. No ajuste demoasto

Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario.

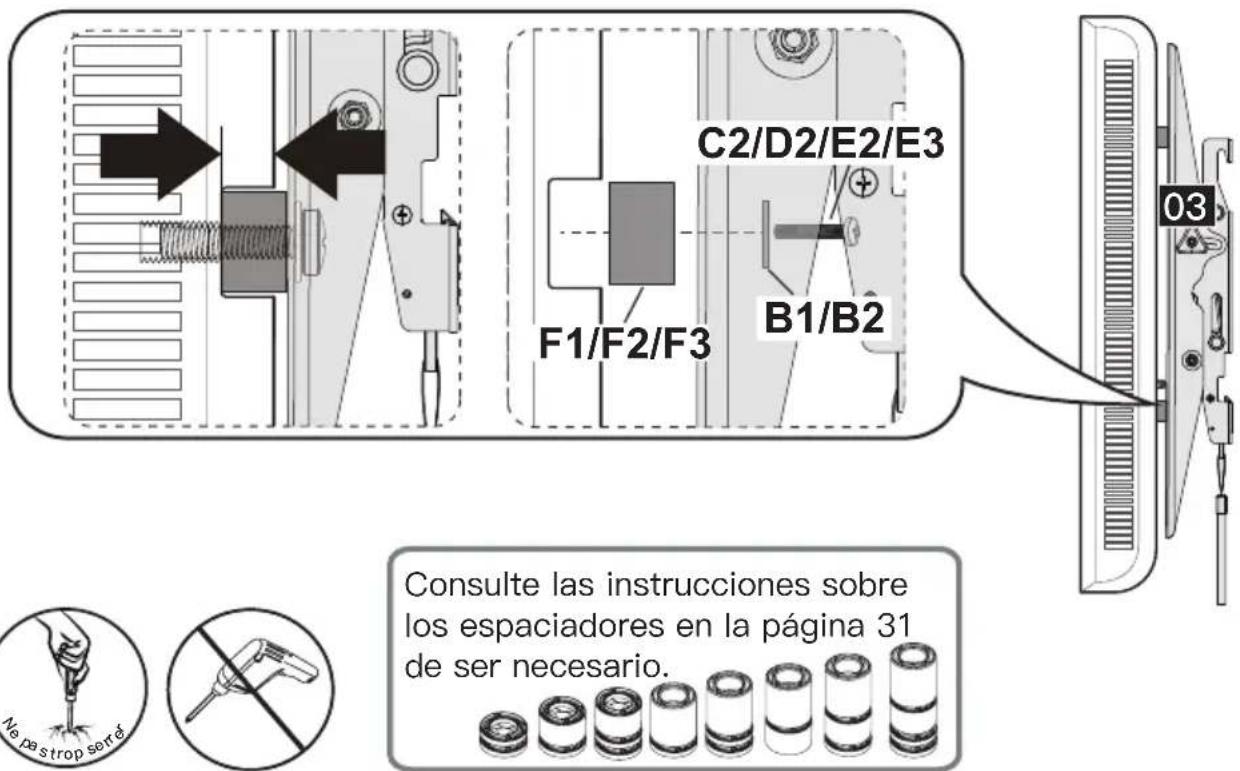

Opción E (Para agujeros empotrados)

El espaciador debe rellenar los agujeros empotrados en la base del televisor para que los soportes para TV estén lo más cerca posible del mismo.

Destornillador Philips

(No se incluye)

C2/D2/E2/E3 F1/F2/F3 B1/B2 03 Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario. Ne pa strop será

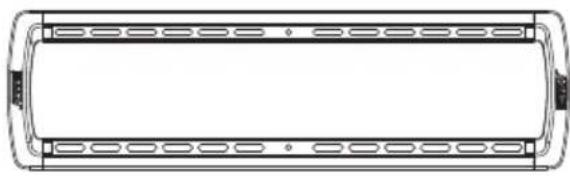

Piezas y herrajes suministrados para el paso 2

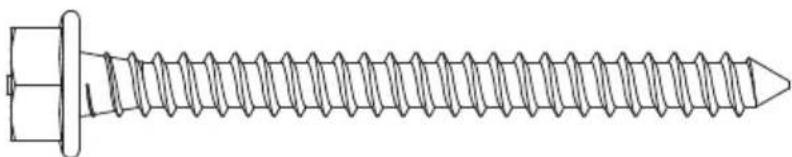

Nota: El tornillo de retraso se muestra en tamaño real

A1

x4

Este taco es SOLO para paredes de hormigón. No los utilice en paredes de yeso o madera.

Paso 2 Fije la placa de pared [01] a la pared

Para la instalación en montantes de madera, siga el PASO 2A. Para la instalación de hormigón, siga el PASO 2B.

Paso 2A Opción para montantes de madera

ADVERTENCIA:

No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

¡Evite posibles lesiones o daños a objetos de su propiedad! No ajuste demasiado los tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] con firmeza contra la placa de pared.

NO UTILICE EL TACO [A2] PARA ESTE PASO.

Asegúrese de que la placa de pared esté bien sujeta a la pared antes de continuar con el siguiente paso.

Anclas de pared

● Tamaño nominal del montante de madera: común 2 x 4 pulg (51 x 102 mm).
- Debe revisar el centro del montante.

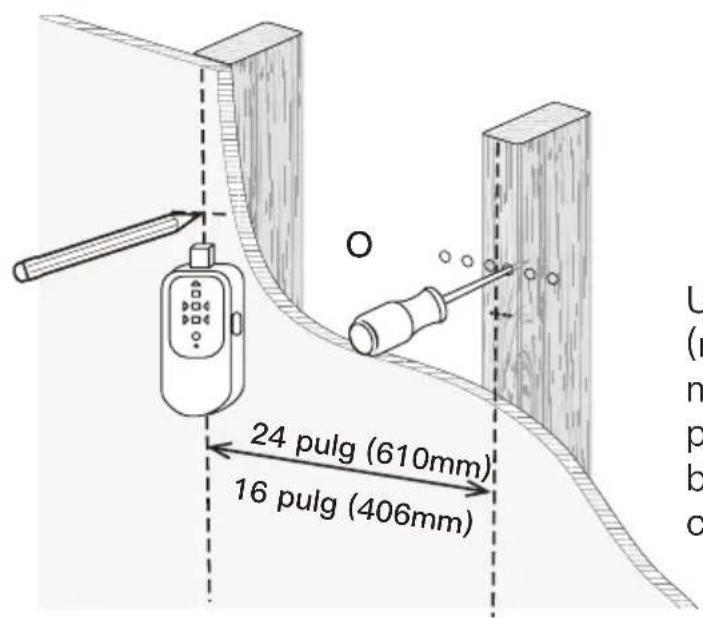

2A-1

24 pulg (610mm) 16 pulg (406mm)

Detector de vigas (No se incluye)

Punzón (No se incluye)

Utilice un localizador de montantes (no incluido) para localizar los montantes de madera o utilice un punzón (no incluido) para revisar los bordes. Marque los bordes y el centro.

2A-2

A-2 04 C pa al ce pl m

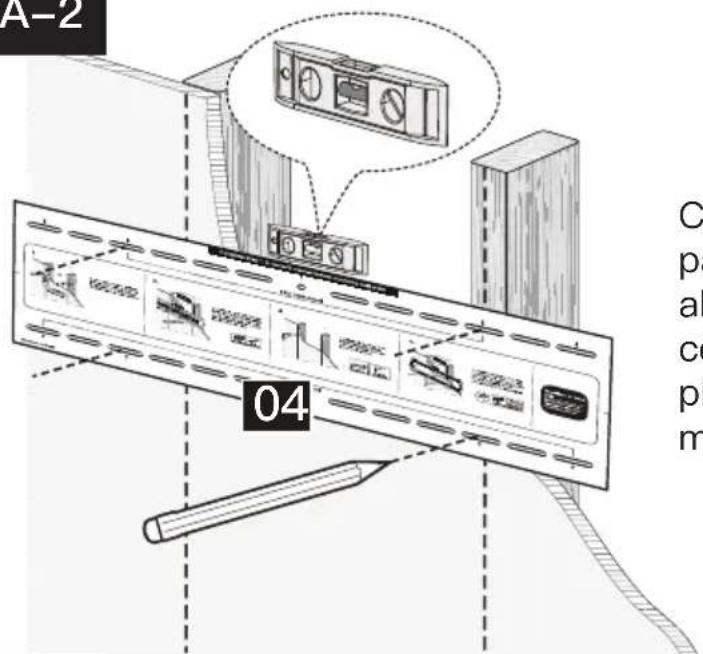

Coloque la plantilla de placa de pared [04] a la altura deseada y alinee los agujeros con la línea central de los montantes. Nivele la plantilla de placa de pared [04] y marque los agujeros.

Nivel
(No se incluye)

Lápiz
(No se incluye)

2A-3

Taladre los agujeros provisorios con una broca de 7/32 in (5,5 mm) de diámetro. Asegúrese de que la profundidad no sea inferior a 2 3/4 in (70 mm).

2 3/4 pulg (70mm)

Taladro
(No se incluye)

2A-4

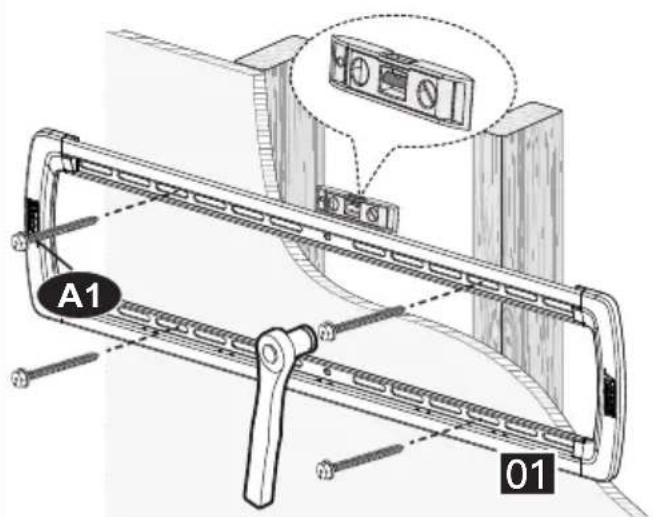

A1 O1

Nota: No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

Instale la placa de pared con tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] con firmeza contra la placa de pared. No ajuste demasiado los tornillos de retraso [A1].

Nivel
(No se incluye)

1/2 pulg (13mm)
Llave de tubo
(No se incluye)

Paso 2B Opción de pared de hormigón sólido

ADVERTENCIA:

No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

• ¡Evite posibles lesiones o daños a objetos de su propiedad! No ajuste demasiado los tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] con firmeza contra la placa de pared.
• Asegúrese de que la placa de pared esté bien sujeta a la pared antes de continuar con el siguiente paso.
• Monte la placa de pared directamente sobre la superficie de hormigón sin ningún tipo de recubrimiento.
• El grosor de la pared de hormigón debe ser mayor a 5,5 pulg (140 mm).
  A2

Anclas de pared

2B-1

Wall Thickness ≥5.5 in (140mm) Coloque la P Pared [04] a Nivele la Plan Pared [04] y ciones de los rios. 04

Coloque la Plantilla de Placa de Pared [04] a la altura deseada. Nivele la Plantilla de Placa de Pared [04] y marque las ubicaciones de los agujeros provisorios.

Nivel (No se incluye)

Lápiz (No se incluye)

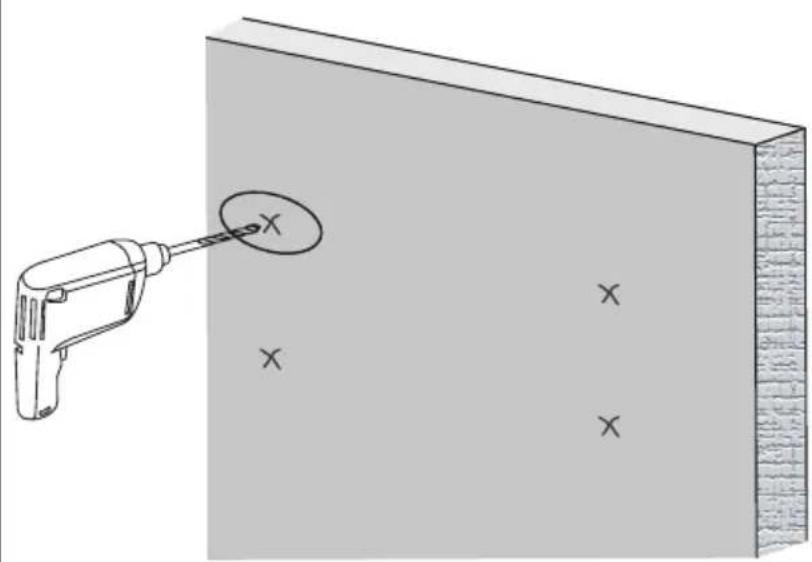

2B-2

Taladre 4 agujeros piloto con una broca de 3/8 pulg (10 mm) de diámetro.

Asegúrese de que la profundidad no sea inferior a 3 pulg (75mm).

Taladro (No se incluye)

3/8 pulg (10mm)

2B-3

Martillo (No se incluye)

A2

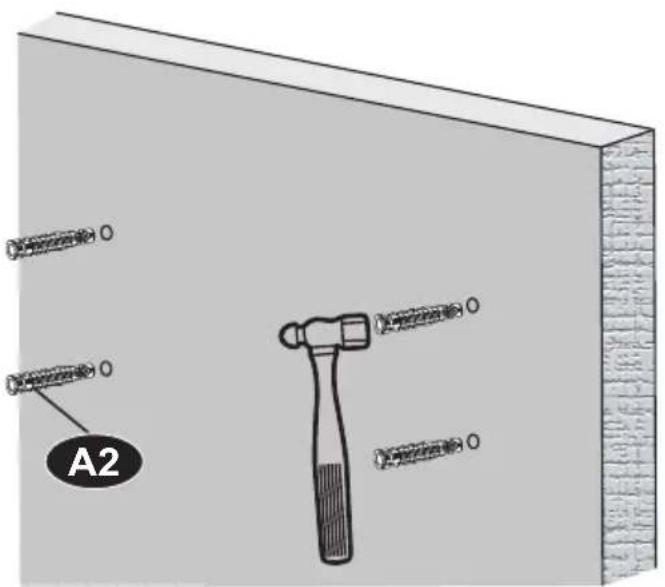

Utilice el martillo para golpear los Anclas de pared [A2] en la pared. Asegúrese de que los Anclas de pared [A2] se asienten a ras de la superficie de hormigón.

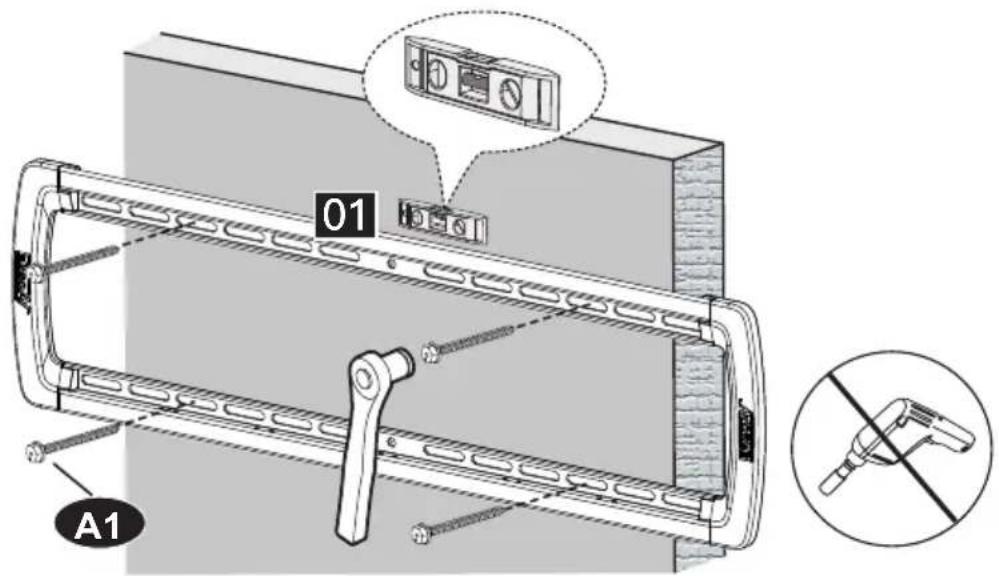

2B-4

01 A1

Instale la placa de pared [01] con los tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] para que queden bien sujetos a la placa de pared [01]. No ajuste demasiado los tornillos de retraso [A1].

Nota: No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

Nivel (No se incluye)

1/2 pulg (13mm) Llave de tubo (No se incluye)

Hardware suministrado para el paso 3

Clips de Cables 05 x3

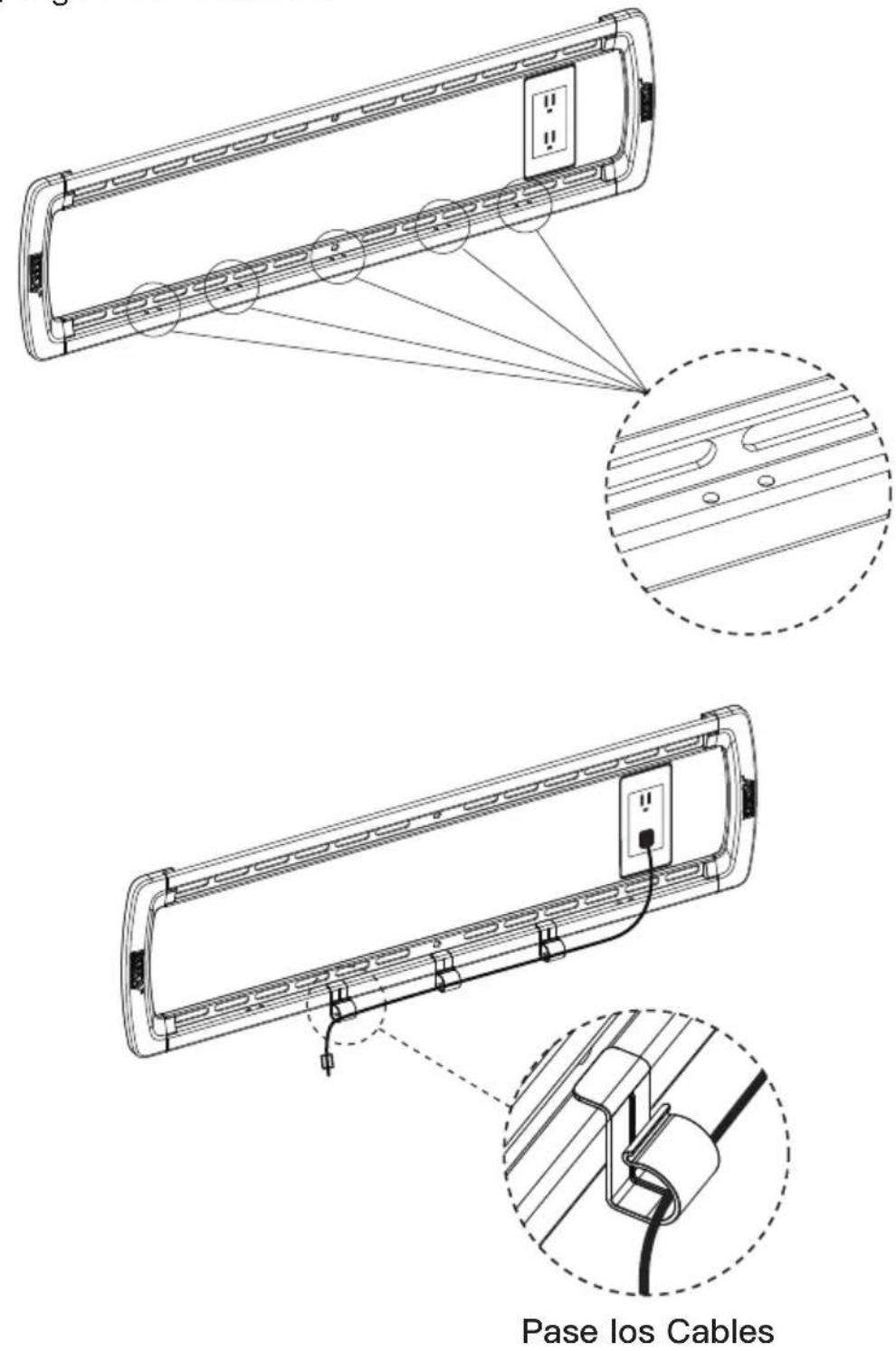

Paso 3

Inserte los clips de cables [05] en la parte superior o inferior de la placa de pared [01] según sea necesario.

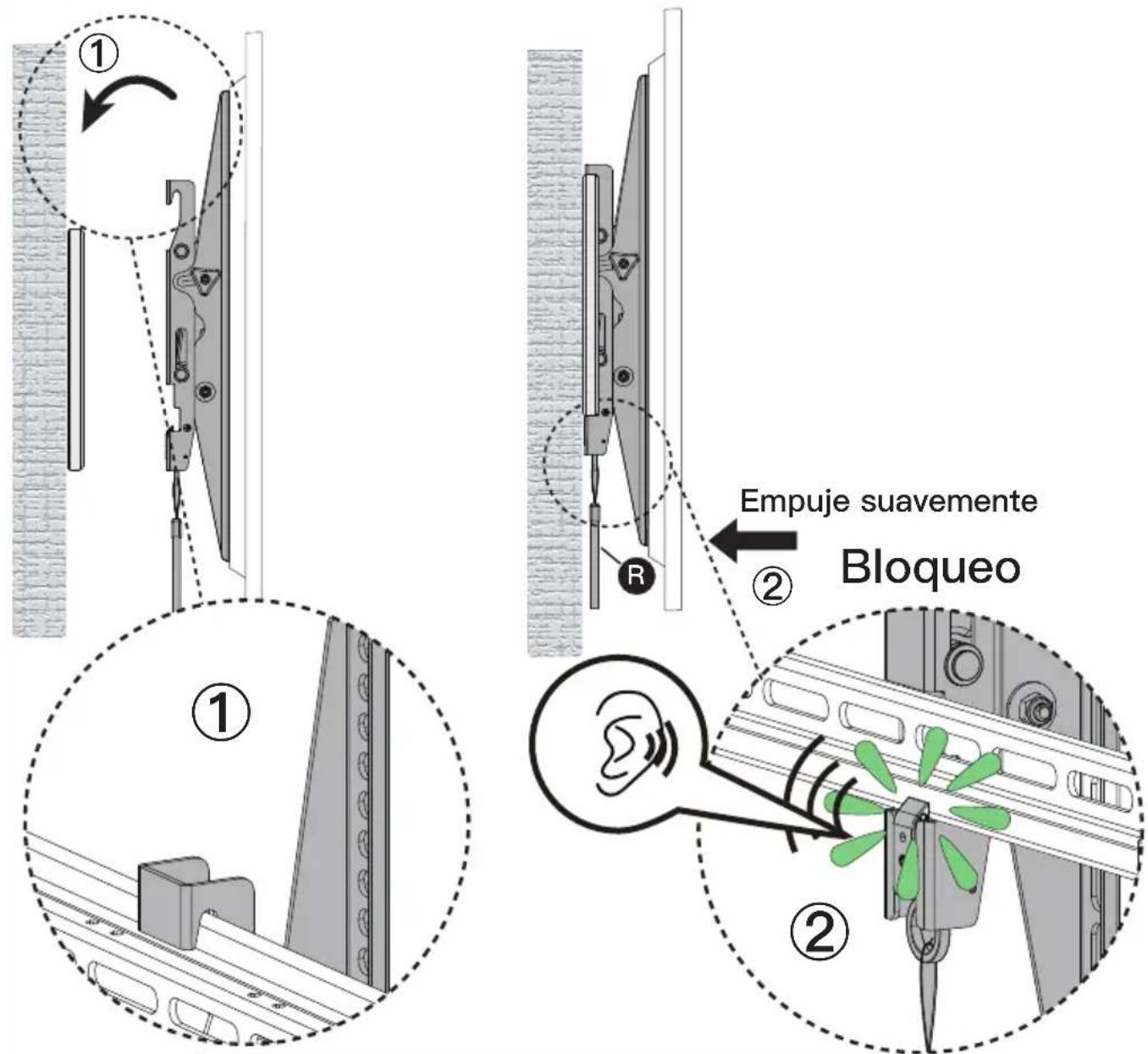

Paso 4 Fije el televisor en la placa de pared

Para colgar el televisor en la placa de pared

1. Cuelgue el televisor con los soportes [02] y [03] en la placa de pared.
2. Presione suavemente la parte inferior del televisor hacia la pared hasta que oiga el "clic" de las cerraduras de seguridad en ambos lados del soporte.

¡OBJETO PESADO! Es posible que necesite asistencia en este paso.

Precaución: para evitar posibles lesiones y daños materiales, el televisor debe ser sacado del soporte por dos personas.

1. Revise que todos los cables estén desconectados de la parte posterior del televisor y que éste esté desenchufado de la pared.
2. Mientras presiona suavemente la parte delantera del televisor hacia la pared, tire las correas de seguridad hacia abajo hasta que se desenganchen por completo.
3. Mientras mantiene las correas desenganchadas, aleje la parte inferior del televisor de la pared y levántelo de la placa de pared.

Hardware suministrado para el paso 5

3/16 pulg (5mm)

Llave Allen

x1

Paso 4 Ajuste

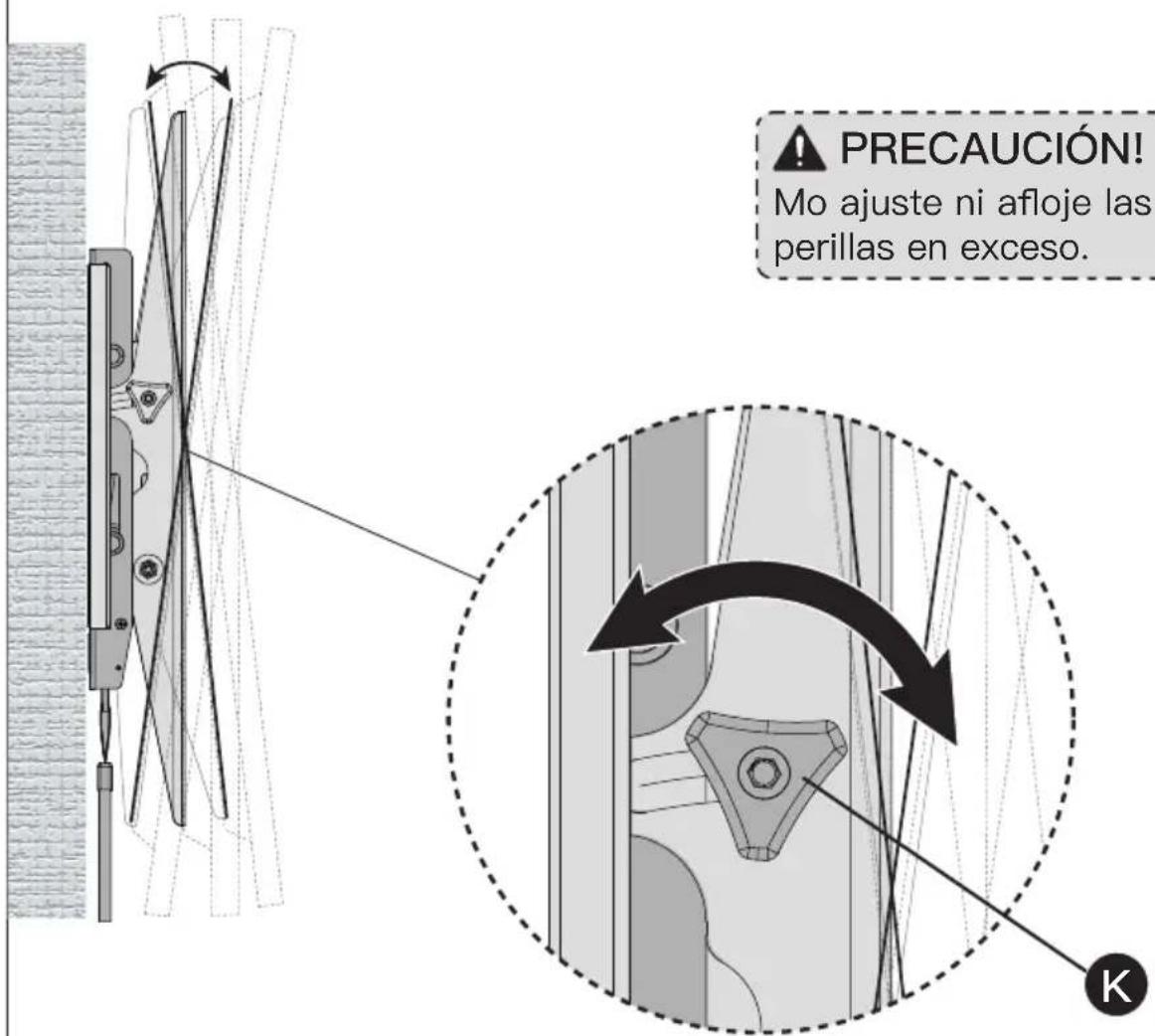

Ajuste de la inclinación

1. Utilice las perillas de tensión en los lados de los Soportes para TV para ajustar el televisor a la posición deseada.
2. Después de realizar cualquier ajuste, vuelva a ajustar las perillas de tensión para mantener el televisor en su sitio y evitar movimientos no deseados.

PRECAUCIÓN! Mo ajuste ni afloje las perillas en exceso. K

3/16 pulg (5mm)

Llave Allen
