MANUAL DE USUARIO ERMTM2-01B ErgoAV

INFORMACIÓN IMPORTANTE DE SEGURIDAD

▲¡PELIGRO! Por favor, lea cuidadosamente todas las instrucciones antes de realizar la instalación. Si no entiende las instrucciones o tiene alguna duda o consulta, póngase en contacto con nuestra línea de asistencia técnica llamando al (877) 419–7832, o escribiendo al servicio de atención al cliente en [e-mail].
APRECAUCIÓN: El uso con productos más pesados que los pesos máximos indicados puede causar inestabilidad causando posibles lesiones.
- No utilice este producto con ningún fin que no sea el especificado explícitamente en este manual. No supere la capacidad de peso. No nos hacemos responsables de posibles daños o lesiones causados por un montaje incorrecto, errores de ensamblaje o uso inadecuado.
- Este producto está diseñado para su uso en montantes de madera y en paredes de hormigón sólido. – NO instalar solo en placa de yeso
- La pared debe ser capaz de soportar cuatro veces el peso del televisor y del soporte juntos.
- Utilice este sistema de montaje sólo para el uso previsto, tal como se describe en estas instrucciones. No utilice accesorios no recomendados por el fabricante.
- No lo utilice en el exterior.
- Coloque los cables de forma apropiada para evitar daños mecánicos.
• GUARDE ESTAS INSTRUCCIONES

Límites de peso

Si su televisor excede el peso, no utilice este producto.

ADVERTENCIA

NO exceda el peso máximo indicado. Este módulo para televisor solo debe usarse dentro de los pesos máximos indicados. Si se usa con productos que exceden los pesos máximos indicados es posible que se produzca una falla en el módulo para televisor y sus accesorios, posiblemente provocando daños y/o lesiones.

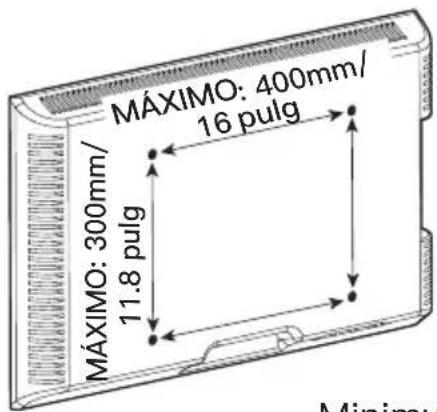

Revise el patrón VESA de la TV antes de la instalación

MÁXIMO: 400mm/ 16 pulg MÁXIMO: 300mm/ 11.8 pulg Minimu

75 mm ≈ 3 pulg

100 mm ≈ 4 pulg

200 mm ≈ 7 7/8 pulg

300 mm ≈ 11 13/16 pulg

400 mm ≈ 15 3/4 pulg

Si su televisor VESA mide más de 400x300 mm/16x11.8 pulg o menos que VESA 75x75mm/3x3 pulg, este soporte de televisor NO es compatible.

Si este soporte NO es compatible, póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

Herramientas necesarias (no incluidas)

Detector de vigas

Punzón

Cinta métrica

Lápiz Taladro Nivel

7/32 pulg (5.5mm) Broca para madera

1/2 pulg (13mm) Llave de tubo

Destornillador Philips

(Necesaria para las instalaciones en hormigón)

3/8 pulg (10mm) Broca para hormigón

Martillo

Inspeccione la construcción de su pared

PRECAUCIÓN

NO instalar solo en placa de yeso

Montantes de madera (con placa de yeso)

Pared de hormigón sólido

Si no está seguro sobre las condiciones de construcción de su pared, póngase en contacto con nuestra línea de asistencia técnica en el (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

Piezas y herramientas provistas

ADVERTENCIA: Este producto contiene piezas pequeñas que pueden representar un riesgo de atragantamiento si se ingieren.

Antes de iniciar el montaje, compruebe que todas las piezas estén incluidas e intactas. No utilice piezas dañadas o defectuosas. Si necesita piezas de repuesto, póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail]

- Tenga en cuenta lo siguiente: Es posible que no necesite usar todos los herrajes incluidos en este envase.

Piezas y herrajes suministrados para el paso 1

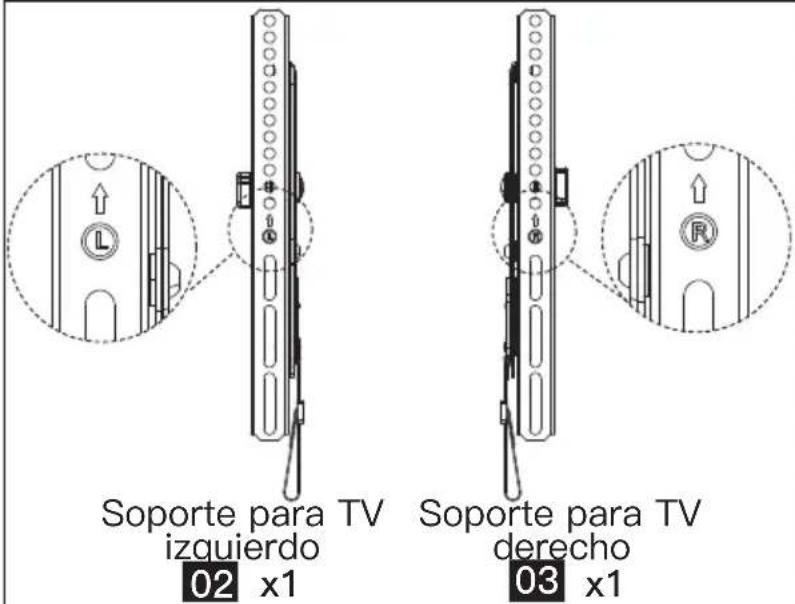

Soporte para TV izquierdo 02 x1 Soporte para TV derecho 03 x1

Arandela

M4/M5 M6/M8

x4

x4

Espaciadores

Nota: Los espaciadores se muestran en tamaño real.

L2.5mm

F1 x8

Pernos del televisor [Su televisor solo admite uno de los tamaños de perno]

Nota: Los pernos se muestran en tamaño real

M4x12mm

C1 x4

M6x15mm M8x25mm

D1 x4

M8M4 M6

Paso 1 Asegure los soportes de la TV a la TV

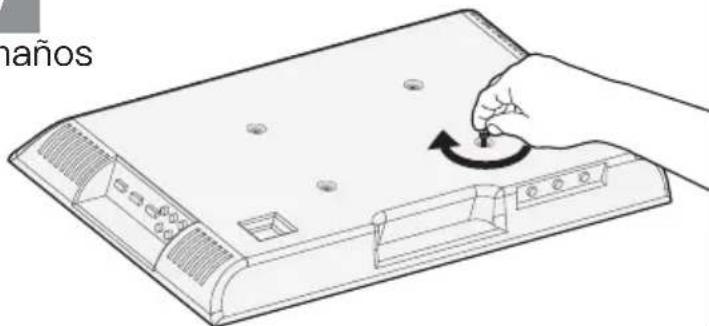

Seleccione los perno para el TV

Su televisor solo admite uno de los tamaños de perno.

M6 M8M4

○ ○ ○

maños

Longitud del perno: Compruebe que la rosca encaje correctamente con los pernos o la las combinaciones de pernos/espaciador. Se recomienda enganchar las roscas con 5 vueltas como mínimo.

- Si es demasiado corto, no soportará el TV.

- Si es demasiado largo, hará daños al TV.

Nota: No ajuste los pernos del televisor en exceso para no dañarlo.

Demasiado corto

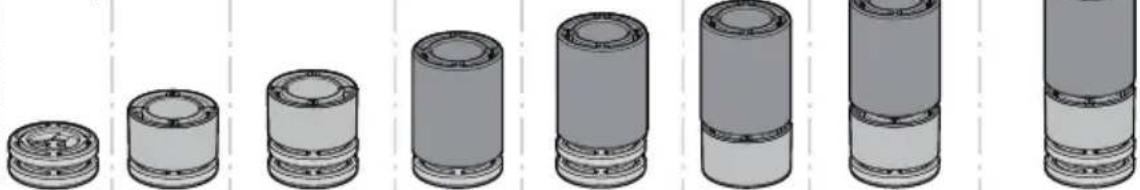

Nota: Al utilizar espaciadores, es importante tener en cuenta que se pueden utilizar apilados. Si tiene alguna dificultad para comprender el modo de instalación de los pernos o espaciadores del televisor, póngase en contacto con nuestra línea de asistencia técnica al (877) 419–7832 o con el servicio de atención al cliente en [e-mail].

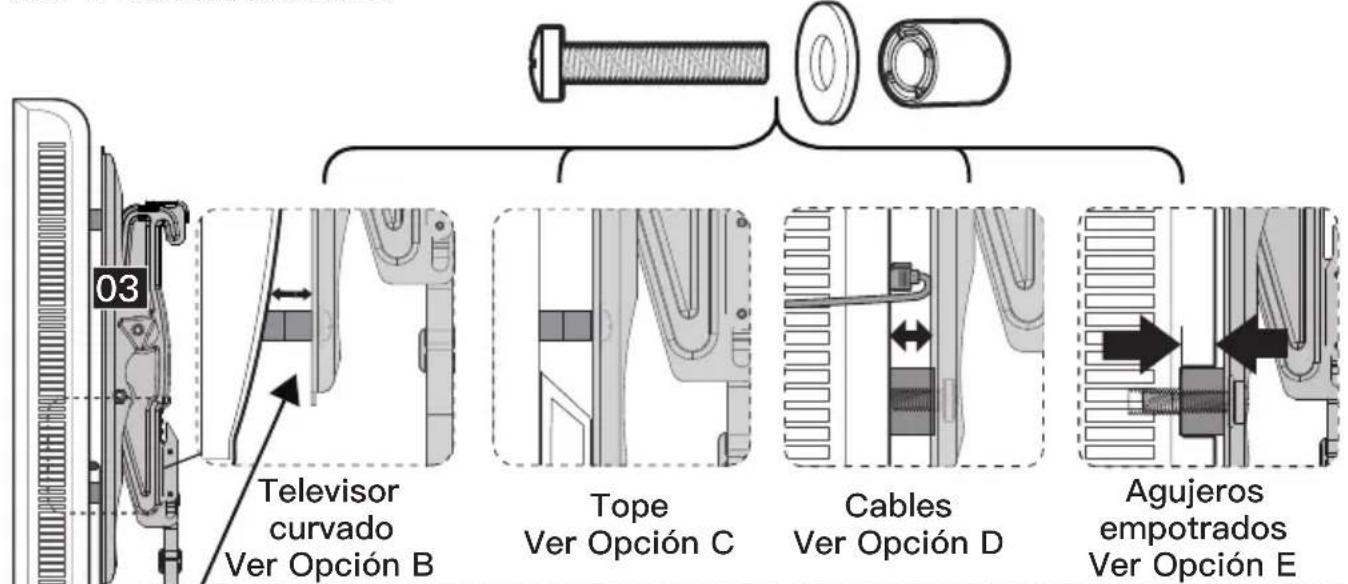

Piezas necesarias si tiene un televisor como el que se muestra a continuación

03 Television curvado Ver Opción B Tope Ver Opción C Cables Ver Opción D Agujeros empotrados Ver Opción E

Espaciadores

Cuando fije los soportes para TV a la parte posterior del televisor, asegúrese de que las flechas hacia arriba apunten a la parte superior del televisor y estén igualmente centradas en la parte posterior del mismo.

A NOTA: Las ubicaciones de los agujeros para perno de su televisor pueden variar según el diseño del televisor de los fabricantes. Solo ilustramos algunas ubicaciones posibles de dichos agujeros de los pernos.

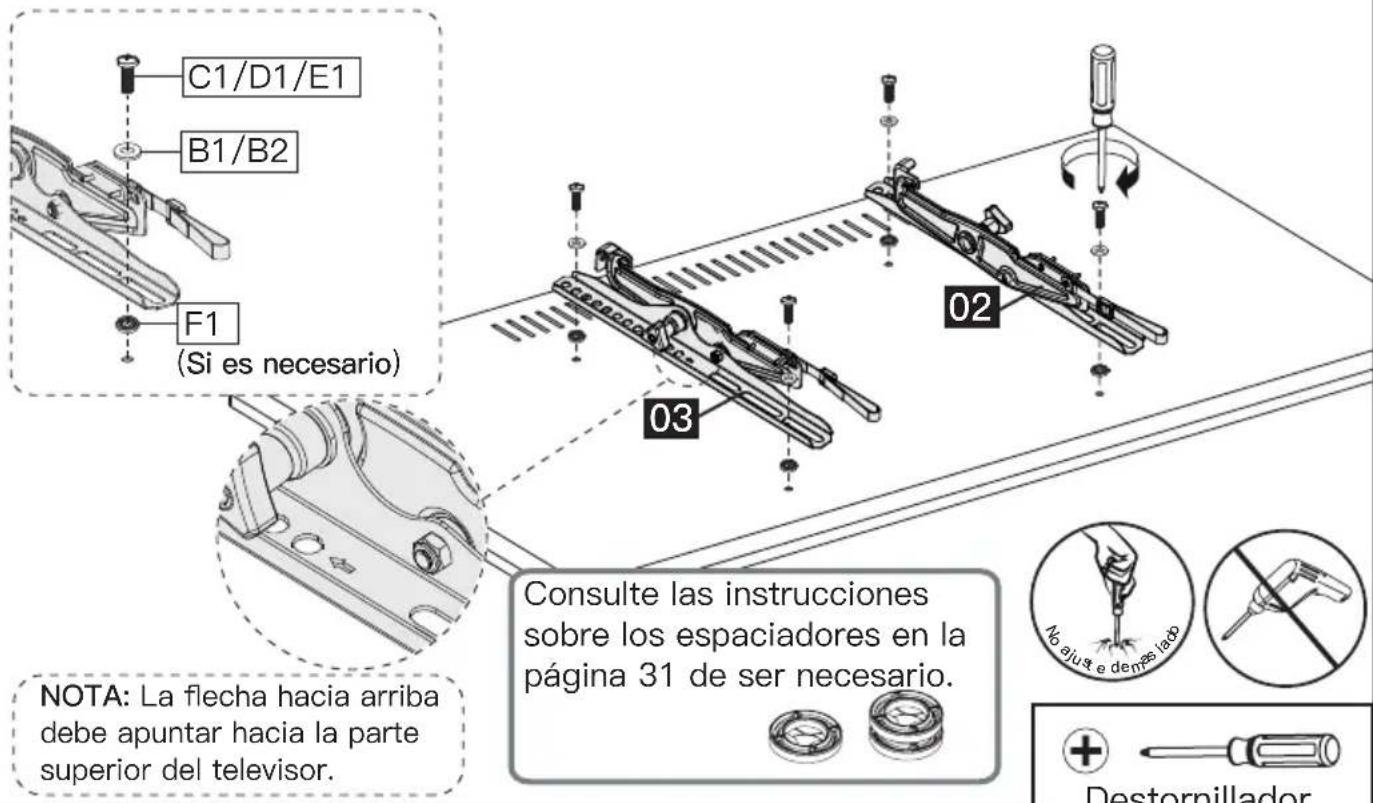

Opción A (Para televisores con la parte trasera plana)

C1/D1/E1 B1/B2 F1 (Si es necesario) 02 03 NOTA: La flecha hacia arriba debe apuntar hacia la parte superior del televisor. Consulte las instrucciones sobre los espaciadores en la pagina 31 de ser necesario. No aluat e demes labo + Destornillador

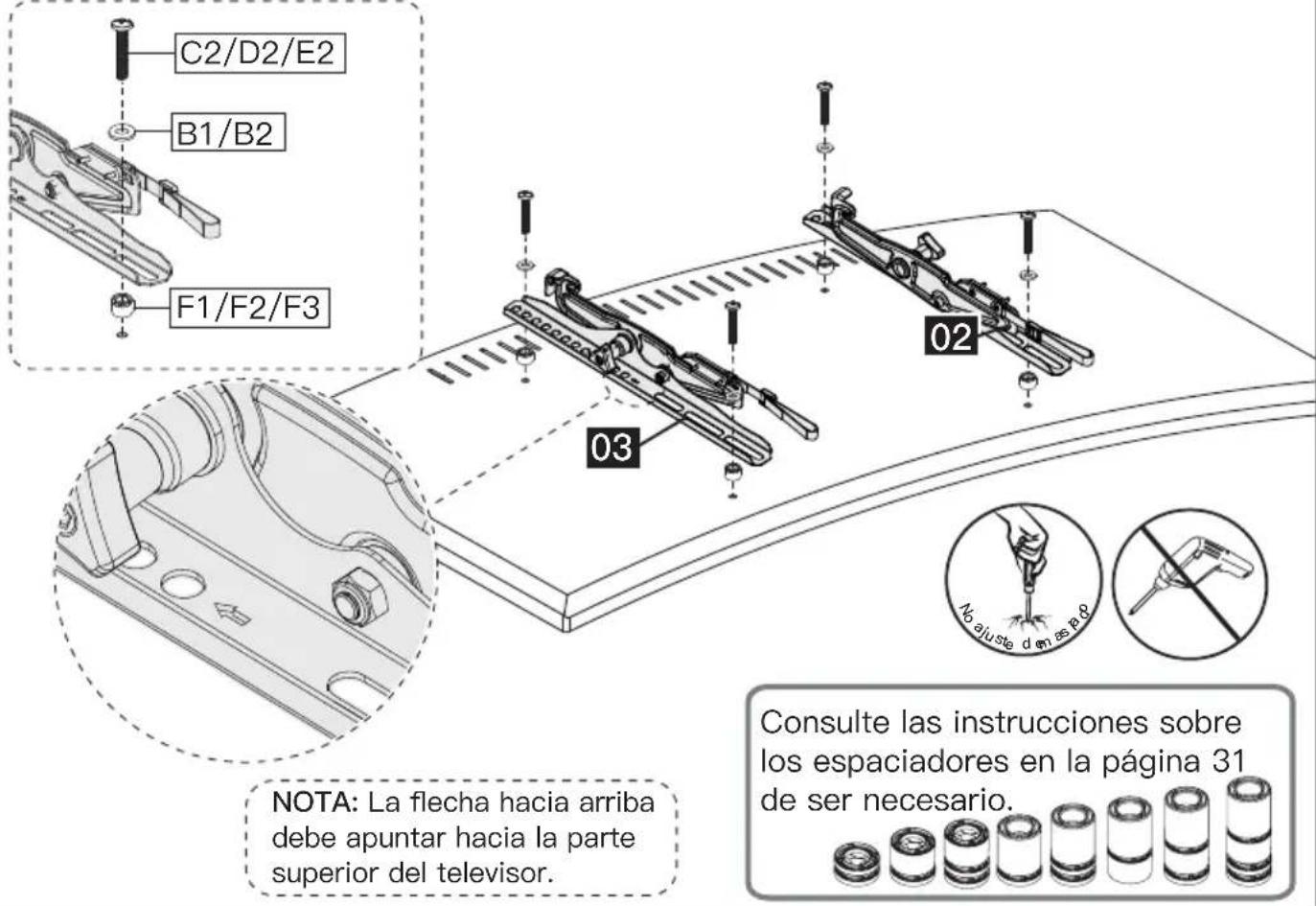

Option B (For Round Back TV)

Los espaciadores deben ser lo suficientemente altos para que la curva de la parte posterior del televisor no interfiera con la placa de montaje.

C2/D2/E2 B1/B2 F1/F2/F3 02 03 NOTA: La flecha hacia arriba debe apuntar hacia la parte superior del televisor. Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario.

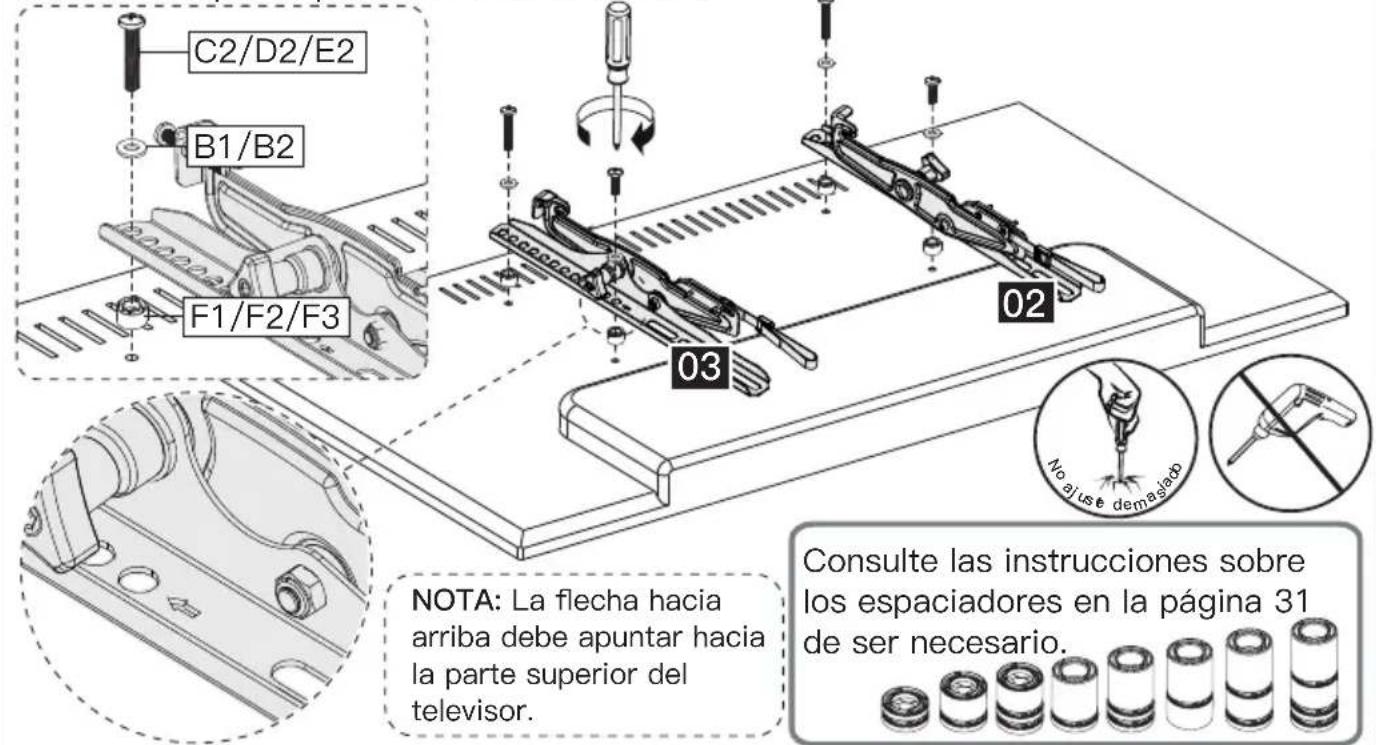

Opción C (Para televisores con parte trasera saliente)

Los espaciadores deben estar lo suficientemente altos para que no haya espacios entre el Soporte para TV y el bulto en la parte posterior del Televisor.

Destornillador Philips (No se incluye)

C2/D2/E2 B1/B2 F1/F2/F3 02 03 NOTA: La flecha hacia arriba debe apuntar hacia la parte superior del televisor. Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario.

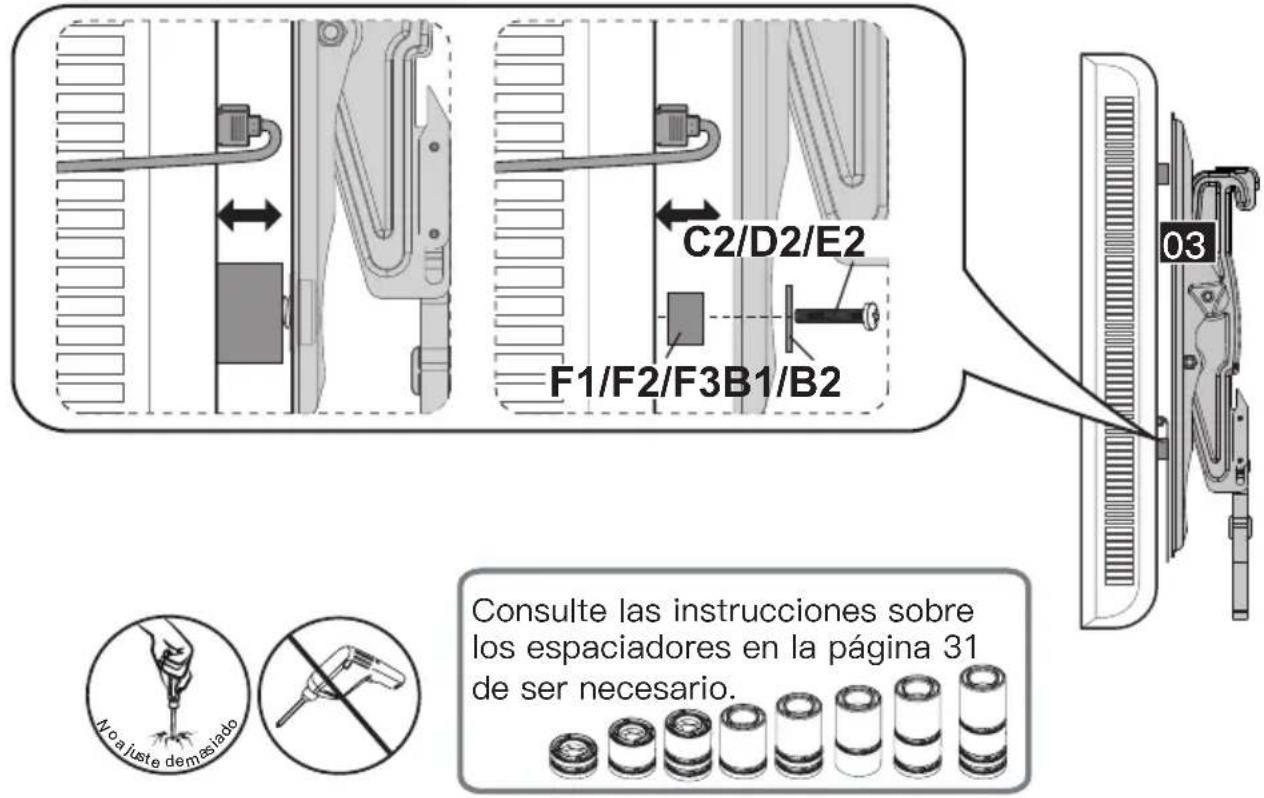

Opción D (para televisor con interferencia de cables)

Para la interferencia de cables, utilice los espaciadores [F1], [F2] y [F3] para crear un espacio extra entre el televisor y los soportes para TV.

Destornillador Philips

(No se incluye)

C2/D2/E2 F1/F2/F3B1/B2 03 Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario. Mo ajuste demasiado No ajuste demoislado

Opción E (Para agujeros empotrados)

El espaciador debe rellenar los agujeros empotrados en la base del televisor para que los soportes para TV estén lo más cerca posible del mismo.

Destornillador Philips

(No se incluye)

C2/D2/E2 F1/F2/F3 B1/B2 Consulte las instrucciones sobre los espaciadores en la página 31 de ser necesario. No ajuste demasiado 03

Piezas y herrajes suministrados para el paso 2

Plantilla de pared 04 x1
Nota: El tornillo de retraso se muestra en tamaño real

A1 x4

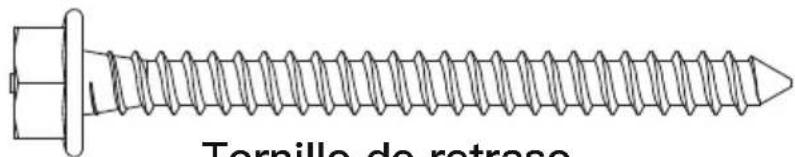

Tornillo de retraso

Tornillo de retraso

5/16 X 2 3/4 pulg

A2 x4

Anclas de pared 10X60mm

PRECAUCIÓN!

Este taco es SOLO para paredes de hormigón. No los utilice en paredes de yeso o madera.

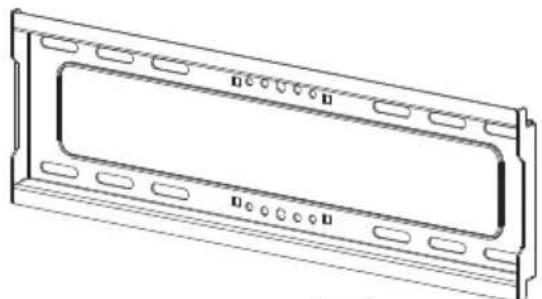

Paso 2 Fije la placa de pared [01] a la pared

Para la instalación en montantes de madera, siga el PASO 2A.

Para la instalación de hormigón, siga el PASO 2B.

Paso 2A Opción para montantes de madera

ADVERTENCIA:

No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

¡Evite posibles lesiones o daños a objetos de su propiedad! No ajuste demasiado los tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] con firmeza contra la placa de pared.

NO UTILICE EL TACO [A2] PARA ESTE PASO.

Asegúrese de que la placa de pared esté bien sujeta a la pared antes de continuar con el siguiente paso.

Anclas de pared

A2

● Tamaño nominal del montante de madera: común 2 x 4 in (51 x 102 mm)
- Debe revisar el centro del montante.

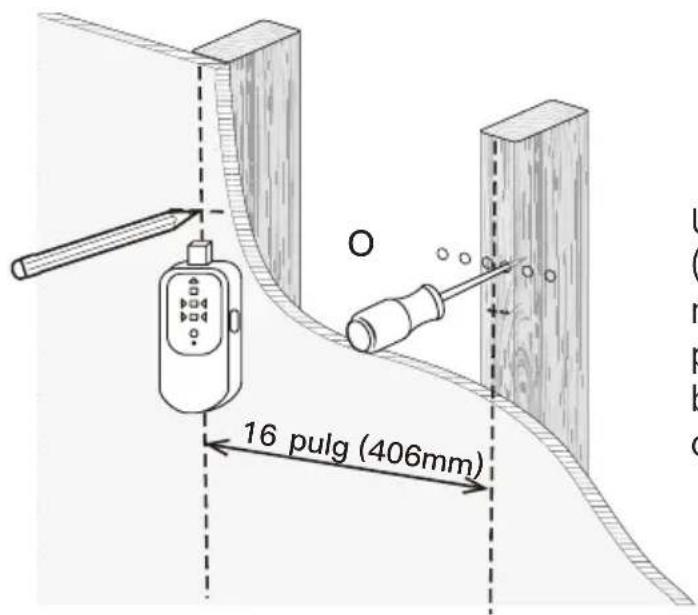

2A-1

Detector de vigas (No se incluye)

Punzón (No se incluye)

16 pulg (406mm)

Utilice un localizador de montantes (no incluido) para localizar los montantes de madera o utilice un punzón (no incluido) para revisar los bordes. Marque los bordes y el centro.

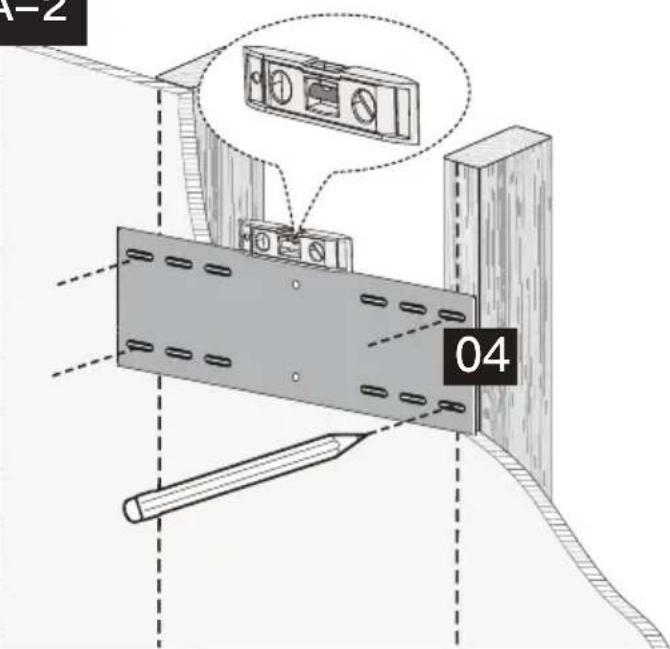

2A-2

A-2 04

Coloque la plantilla de placa de pared [04] a la altura deseada y alinee los agujeros con la línea central de los montantes. Nivele la plantilla de placa de pared [04] y marque los agujeros.

Nivel
(No se incluye)

Lápiz
(No se incluye)

2A-3

2A-3

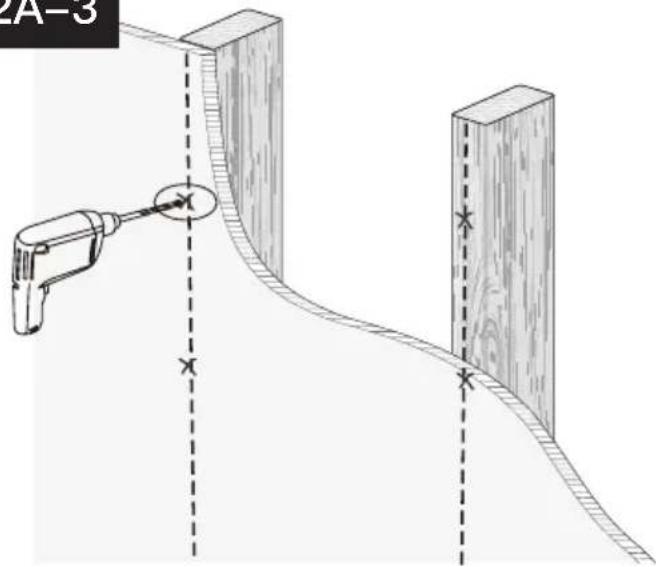

Taladre los agujeros provisorios con una broca de 7/32 in (5,5 mm) de diámetro. Asegúrese de que la profundidad no sea inferior a 2 3/4 in (70 mm).

Taladro (No se incluye)

2A-4

A1 01

Nota: No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

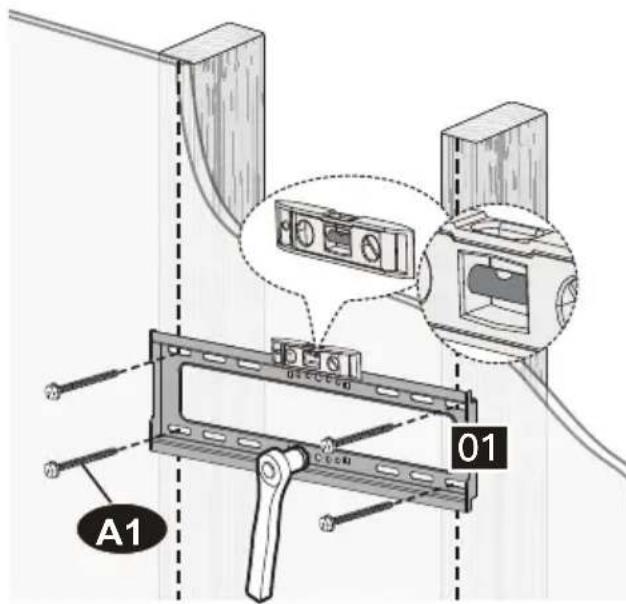

Instale la placa de pared con tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] con firmeza contra la placa de pared. No ajuste demasiado los tornillos de retraso [A1].

Nivel (No se incluye)

1/2 pulg (13mm) Llave de tubo (No se incluye)

Paso 2B Opción de pared de hormigón sólido

ADVERTENCIA:

No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

• ¡Evite posibles lesiones o daños a objetos de su propiedad! No ajuste demasiado los tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] con firmeza contra la placa de pared.
  ●Asegúrese de que la placa de pared esté bien sujeta a la pared antes de continuar con el siguiente paso.
• Monte la placa de pared directamente sobre la superficie de hormigón sin ningún tipo de recubrimiento.
• El grosor de la pared de hormigón debe ser mayor a 5,5 pulg (140 mm).
  A2

Anclas de pared

2B-1

04

Grosor de la pared ≥5,5 in (140 mm)

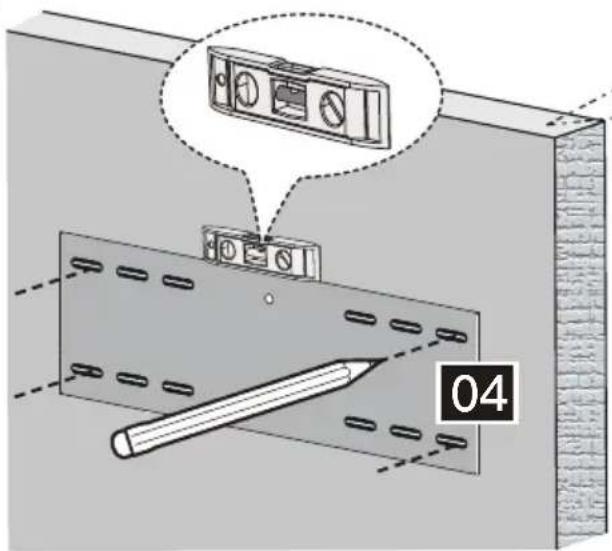

Coloque la Plantilla de Placa de Pared [04] a la altura deseada. Nivele la Plantilla de Placa de Pared [04] y marque las ubicaciones de los agujeros provisorios.

Nivel (No se incluye)

Lápiz (No se incluye)

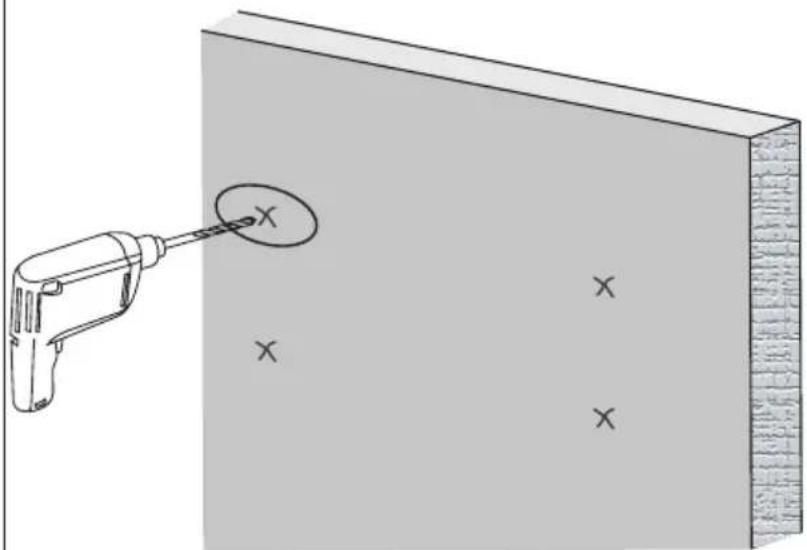

2B-2

Taladre 4 agujeros piloto con una broca de 3/8 pulg (10mm) de diámetro.

Asegúrese de que la profundidad no sea inferior a 3 pulg (75mm).

Taladro (No se incluye)

3/8 pulg (10mm)

2B-3

Martillo
(No se incluye)

A2

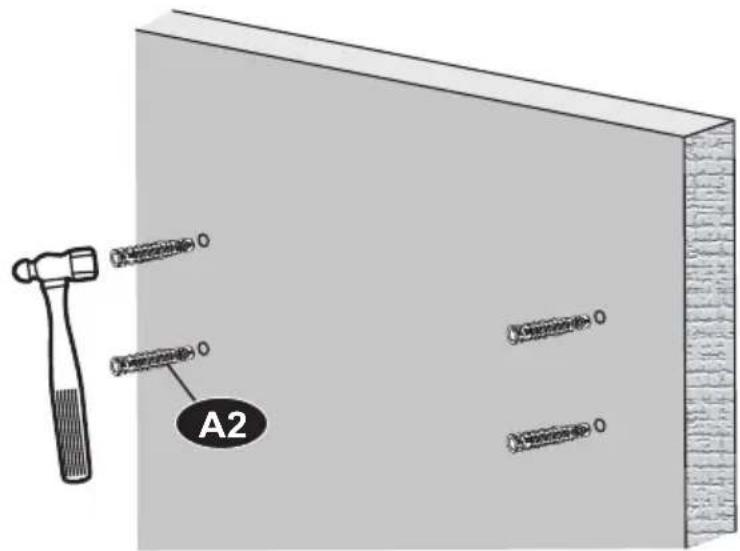

Utilice el martillo para golpear los Anclas de pared [A2] en la pared. Asegúrese de que los Anclas de pared [A2] se asienten a ras de la superficie de hormigón.

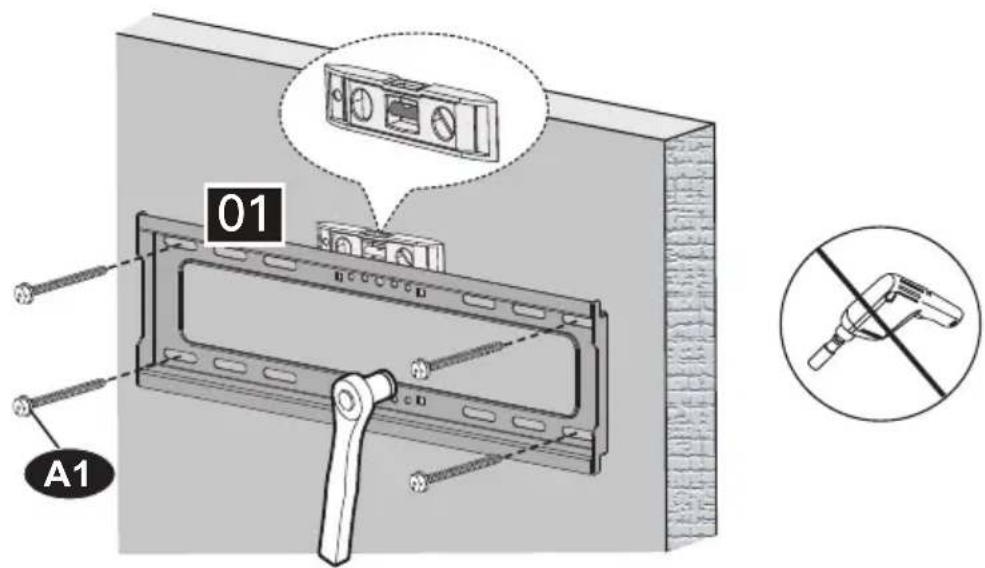

2B-4

01 A1

Instale la placa de pared [01] con los tornillos de retraso [A1]. Ajuste los tornillos de retraso [A1] para que queden bien sujetos a la placa de pared [01]. No ajuste demasiado los tornillos de retraso [A1].

Nota: No utilice un taladro para ajustar los tornillos de retraso. Utilice únicamente una llave de tubo.

Nivel
(No se incluye)

1/2 pulg (13mm)
Llave de tubo
(No se incluye)

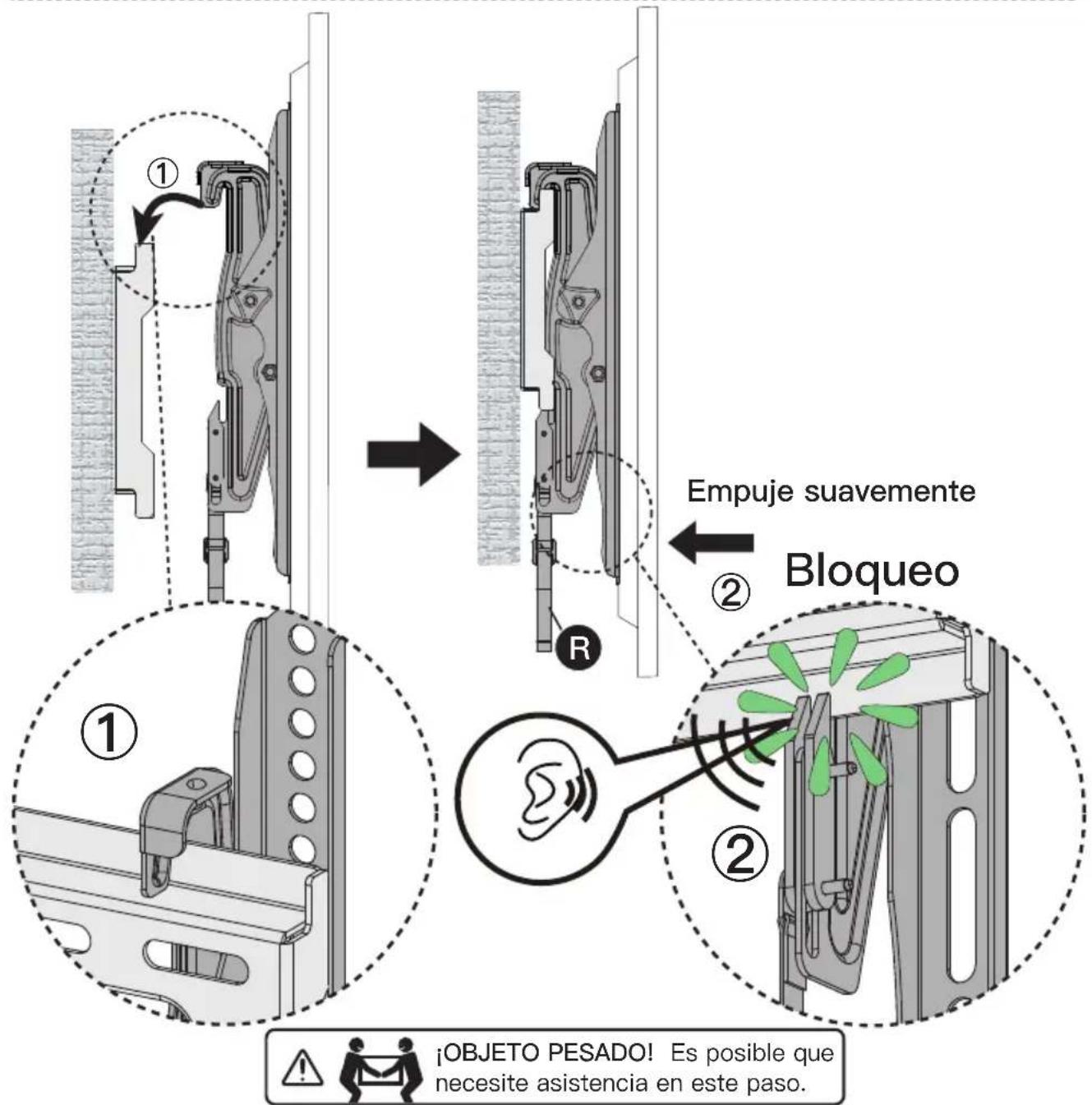

Paso 3 Fije el televisor en la placa de pared

Para colgar el televisor en la placa de pared

1. Cuelgue el televisor con los soportes [02] y [03] en la placa de pared.
2. Presione suavemente la parte inferior del televisor hacia la pared hasta que oiga el "clic" de las cerraduras de seguridad en ambos lados del soporte.

① Empuje suavemente ② Bloqueo ① ② ① OBJETO PESADO! Es posible que necesite asistencia en este paso.

Precaución: para evitar posibles lesiones y daños materiales, el televisor debe ser sacado del soporte por dos personas.

1. Revise que todos los cables estén desconectados de la parte posterior del televisor y que éste esté desenchufado de la pared.
2. Mientras presiona suavemente la parte delantera del televisor hacia la pared, tire las correas de seguridad hacia abajo hasta que se desenganchen por completo.
3. Mientras mantiene las correas desenganchadas, aleje la parte inferior del televisor de la pared y levántelo de la placa de pared.

Hardware suministrado para el paso 4

3/16 pulg (5mm)

Llave Allen

x1

Step 4 Ajuste

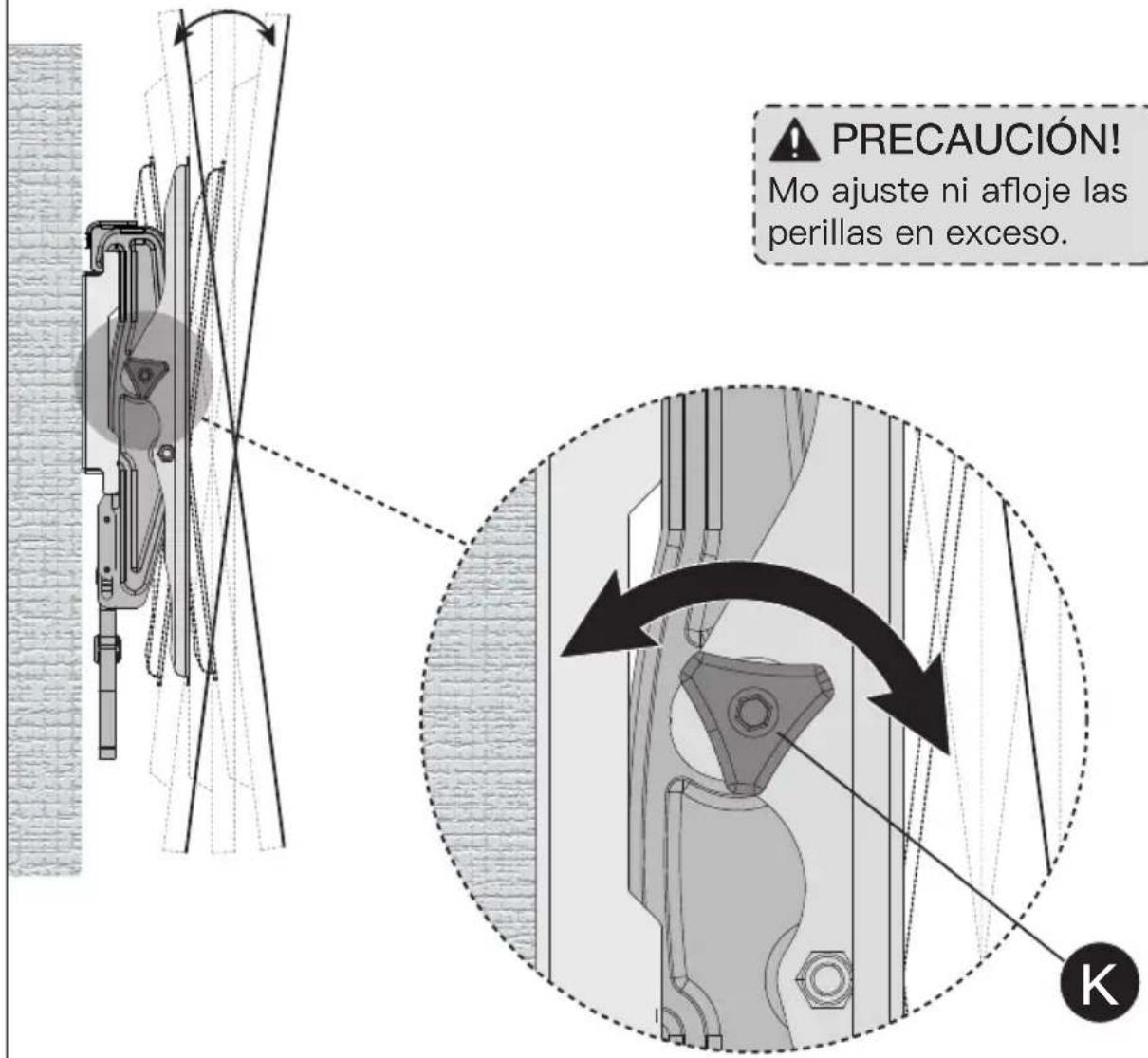

Ajuste de la inclinación

1. Utilice las perillas de tensión en los lados de los Soportes para TV para ajustar el televisor a la posición deseada.
2. Después de realizar cualquier ajuste, vuelva a ajustar las perillas de tensión para mantener el televisor en su sitio y evitar movimientos no deseados.

PRECAUCIÓN! Mo ajuste ni afloje las perillas en exceso. K

3/16 pulg (5mm)

Llave Allen
