MODE D'EMPLOI ERMMM2-01B ErgoAV

Consignes de sécurité importantes

DANGER! Veuillez tire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semble pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].
ATTENTION : L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instability et des blessures possibles.
- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
- Ce produit est concu pour être utilisé dans des murs à ossature de bois, en béton solide et en blocs de béton - NE PAS installer dans des cloisons séches seules. Veuillez notes : lors de l'installation dans un vehicule récréatif, veuillez consulter notre service client à [e-mail] pour déterminer la profondeur de vis correcte à utiliser pour votre installation.
- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recom-mandes par le fabricant.
- Ne pas utiliser à l'extérieur.
- Acheminez correctement les cordons et les cables pour éviter tout dommage mécanique.
SAUVEGARDER CES INSTRUCTIONS.

Restrictions de poids

Si vous telèviseur pèse plus lourd, n'utilisez pas ce produit.

AVENTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

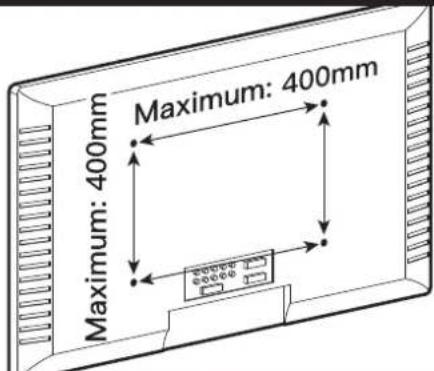

Vérifiez le modele VESA du TV avant l'installation

100mm≈ 4 pouce

200mm≈ 77 / 8 pouce

300mm≈ 113 / 4 pouce

400mm≈ 153 / 4 pouce

Minimum: 100mm × 100mm / 4 × 4 pouce (W x H)

Maximum : 400mm x 400mm / 15 3/4 x 15 3/4 pouce (W x H)

Si le motif VESA de votre téléviseur est inférieur à 100 mm x 100 mm ou supérieur à 400 mm x 400 mm, ce support n'est PASCompatible avec votre téléviseur. Veuillez contacter notre support technique au [phone] ou [e-mail] pour trouver un support compatible.

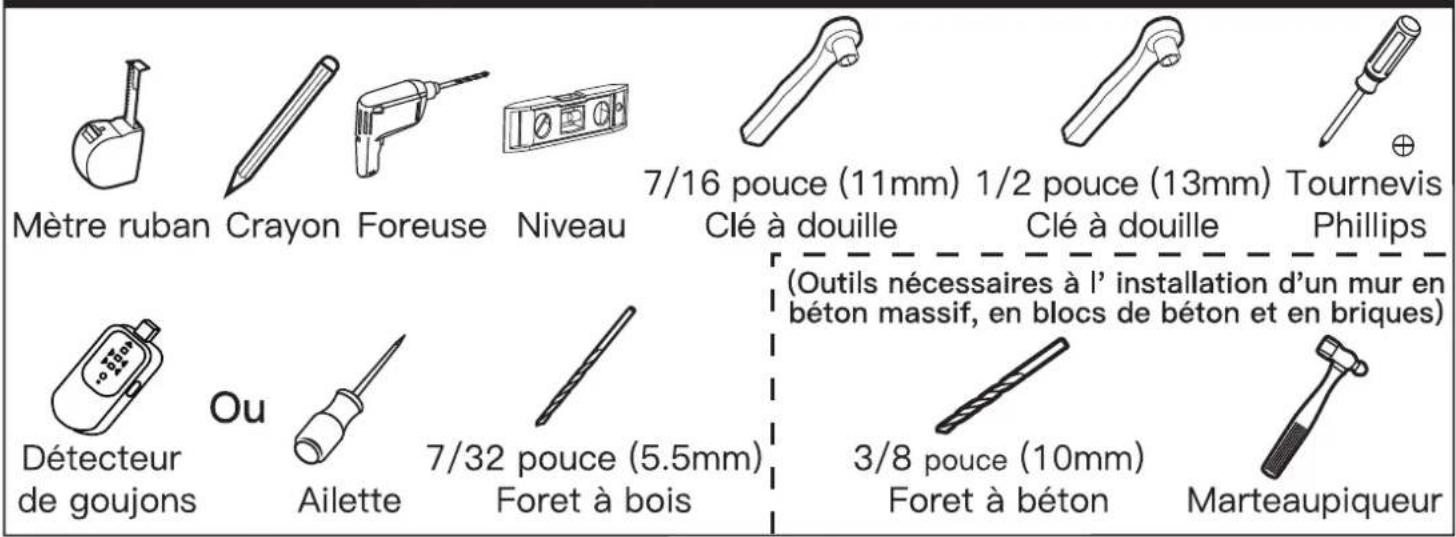

Outils nécessaires (non inclus)

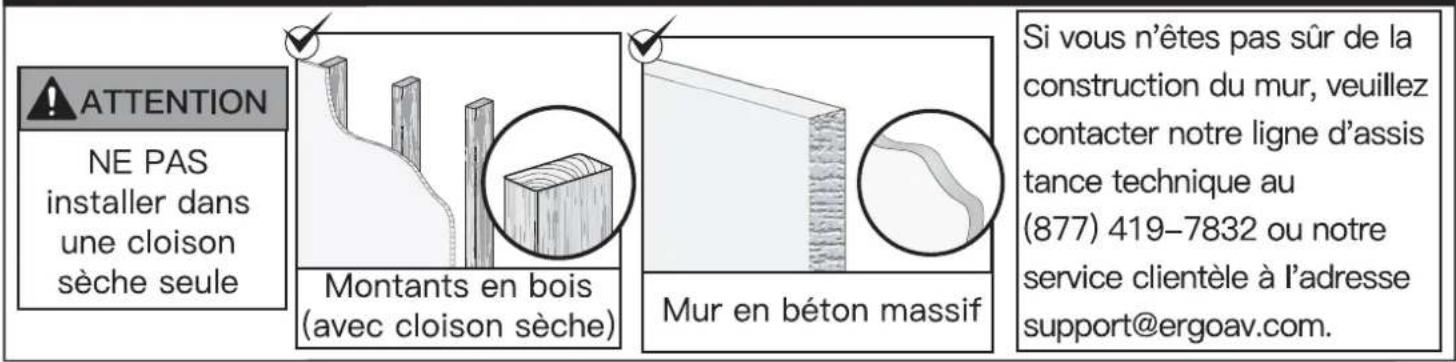

Verifiez la construction de vos murs

Pièces et matériel fournis

AVERTISSEMENT: Ce produit contient des petits objets susceptibles de partager un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. N'utilise pas de pieces endommagées ou défectueuses. Si vous avez besoin de pieces de rechange, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail]

• Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

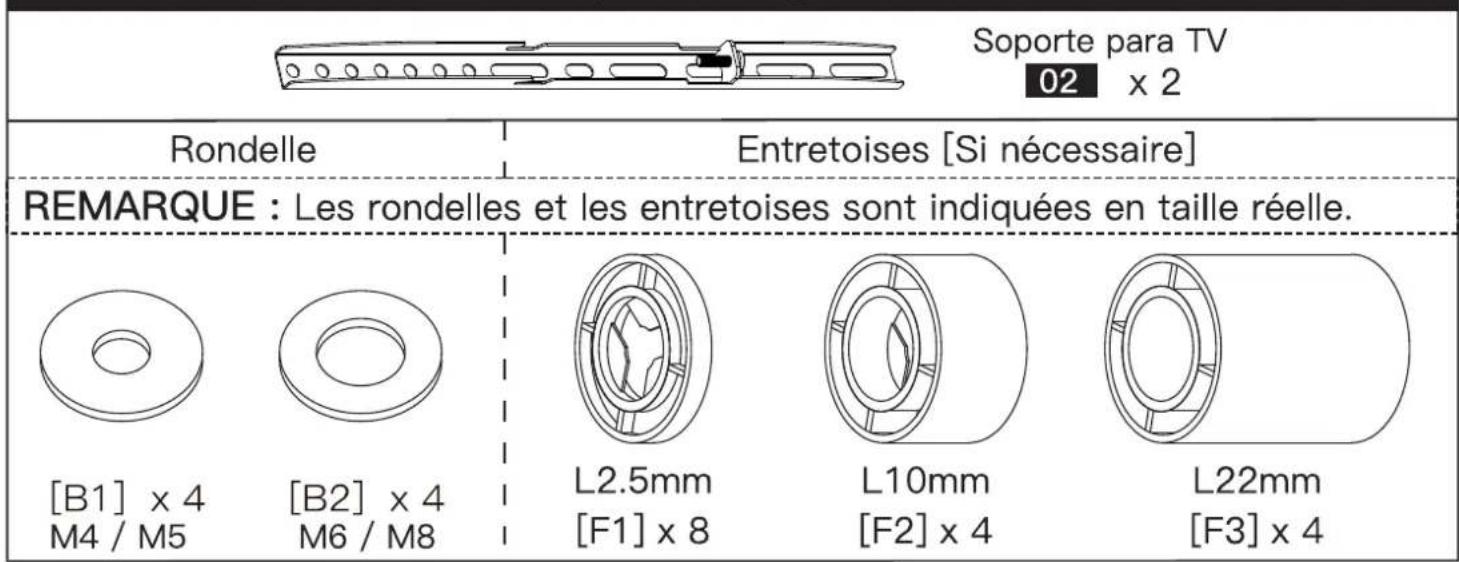

Pièces et matériel fournis pour l'étépe 1

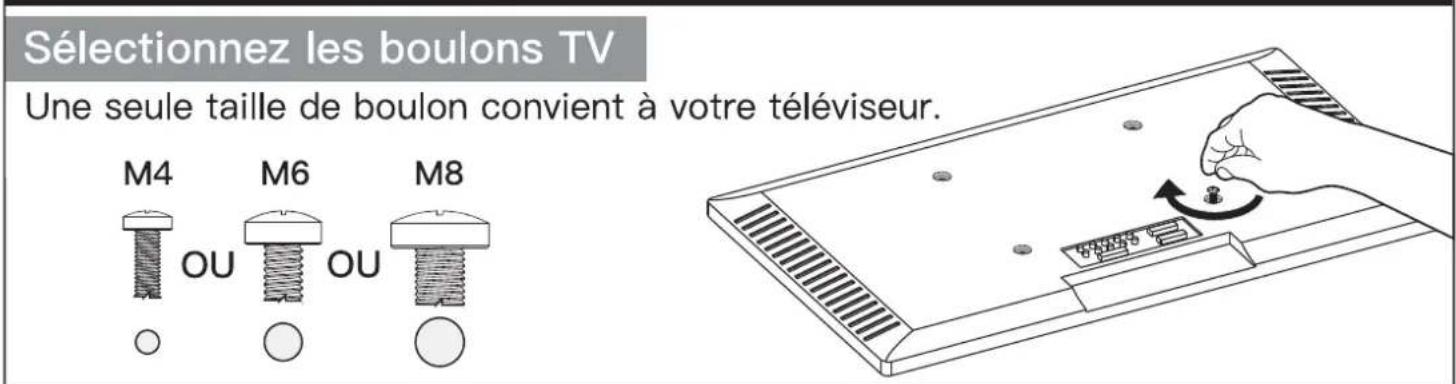

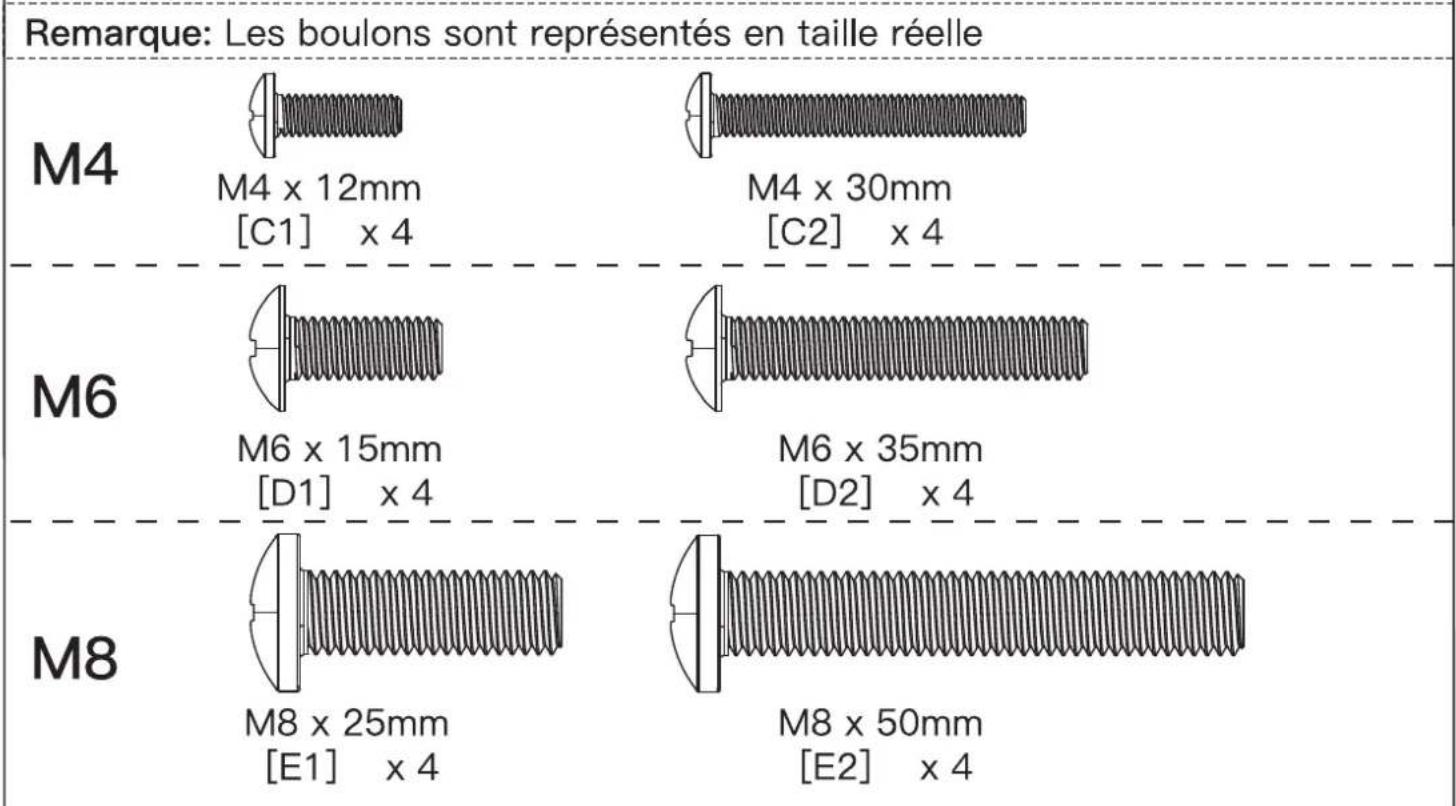

Boulons de téléviseur [Une seule taille de boulon convient à votre téléviseur]

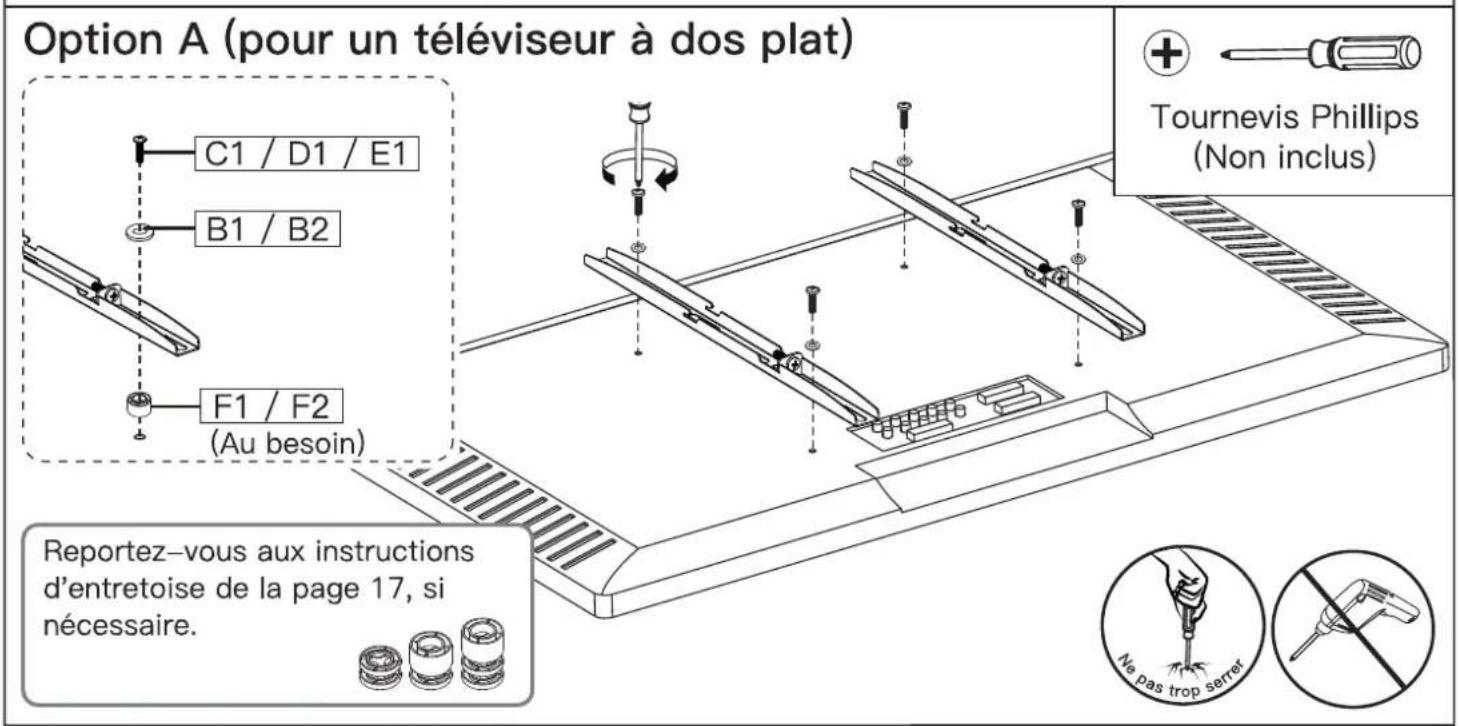

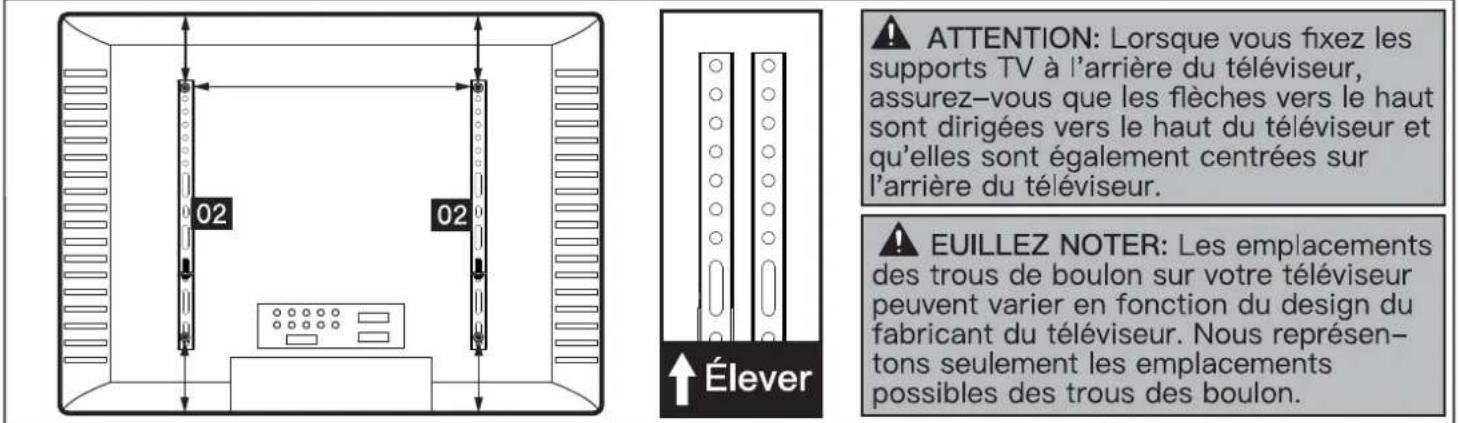

Étape 1 Fixez les supports du téléviseur sur le téléviseur

Remarque: Ne serrez pas trop les boulons de téléviseur pour ne pas l'endommager. Longueur de la boulon: Vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison boulons/entretoises. Nous recommendons un engagement du filtage sur au moins 5 tours.

• Trop court, le téléviseur ne sera pas maintenu.
• Trop long, le téléviseur sera endommagé.

Trop court

Correct

Trop long

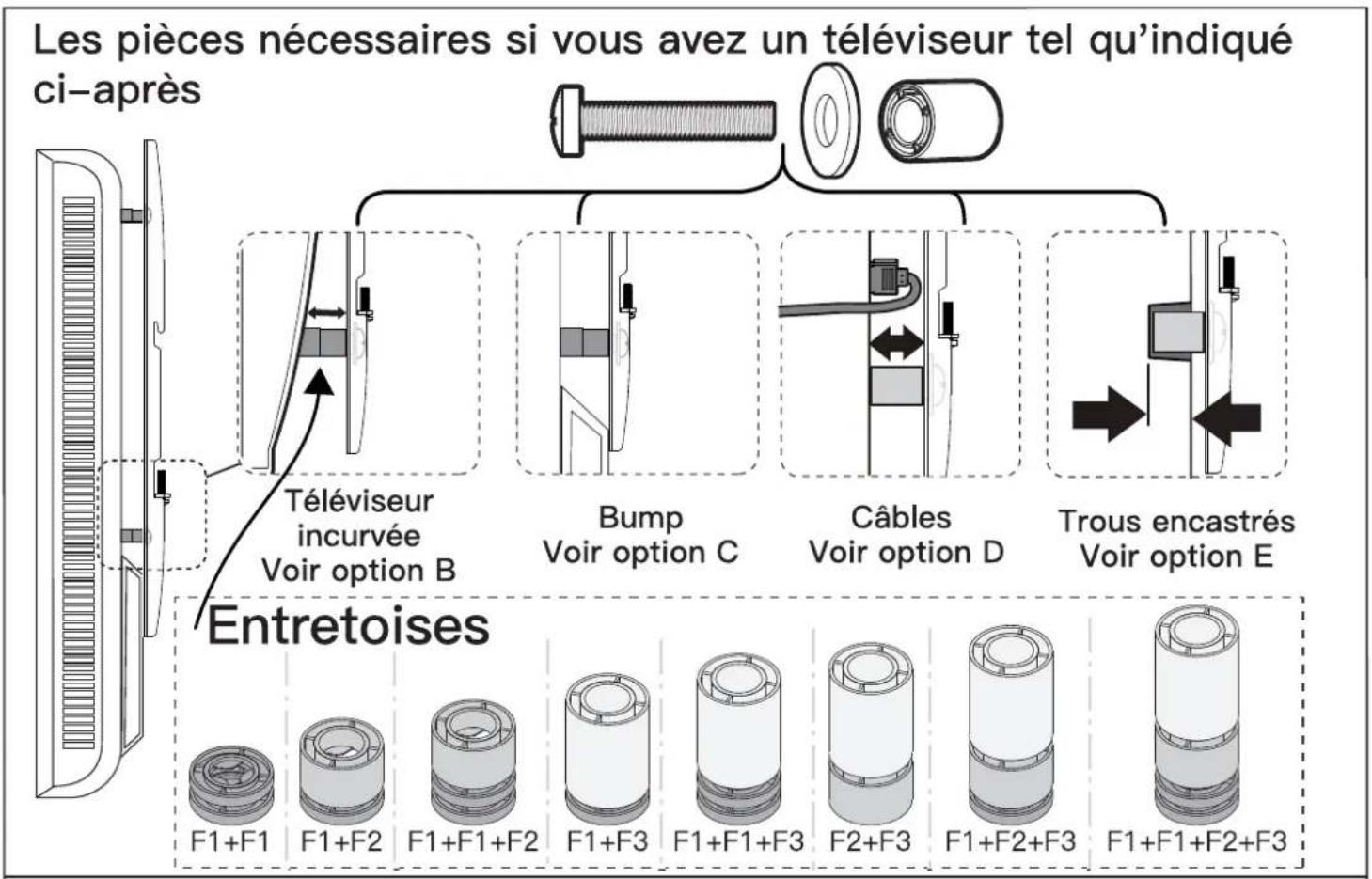

Veuillez notes: Lors de l'utilisation des entreprises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontres des difficultés pour comprendre comment installer les boulons ou les entreprises du téléviseur, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Option B (pour un téléviseur à dos arrondi) La hauteur des entretоises doit être suffisante pour éviter que la courbe à l'arrête du téléviseur n'interfère avec la plaque de montage.	Tournevis Phillips (Non inclus)
C2 / D2 / E2 B1 / B2 F1 / F2 / F3 Reportez-vous aux instructions d'entretoise de la page 17, si necessaire. No das trop serre.	Tournevis Phillips (Non inclus)
Option C (pour un téléviseur avec une surépaissur) Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre le support TV et la bosse à l'arrête du Télésieur.
C2 / D2 / E2 B1 / B2 F1 / F2 / F3 Reportez-vous aux instructions d'entretoise de la page 17, si necessaire. No das trop serre.	Tournevis Phillips (Non inclus)

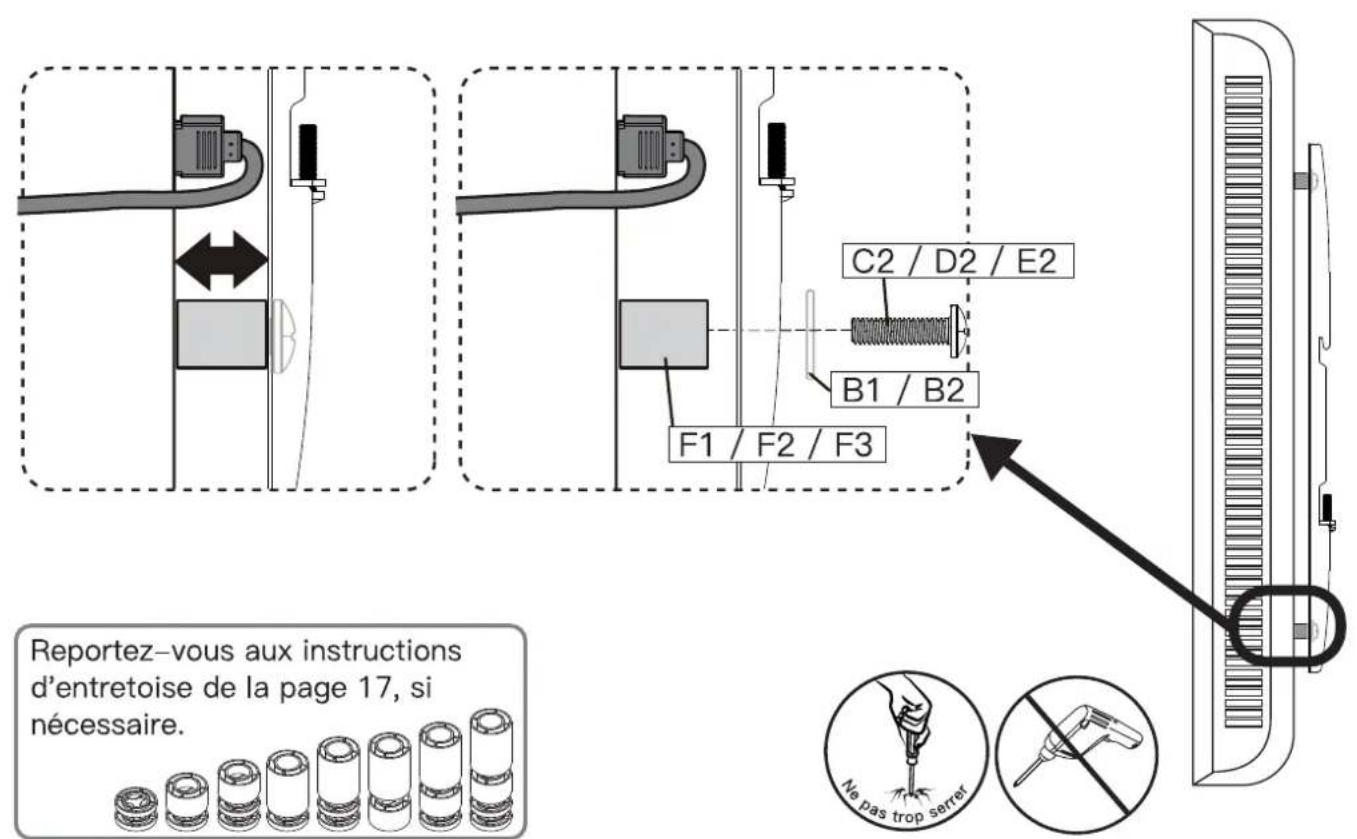

Option D (pour téléviseur avec interfERENCE du cable)

Pour éviter les interférences entre les cables, utilisez les entreprises [E1], [E2] et [E3] pour creer un espace supplémentaire entre le téléviseur et les supports TV.

Tournevis Phillips (Non inclus)

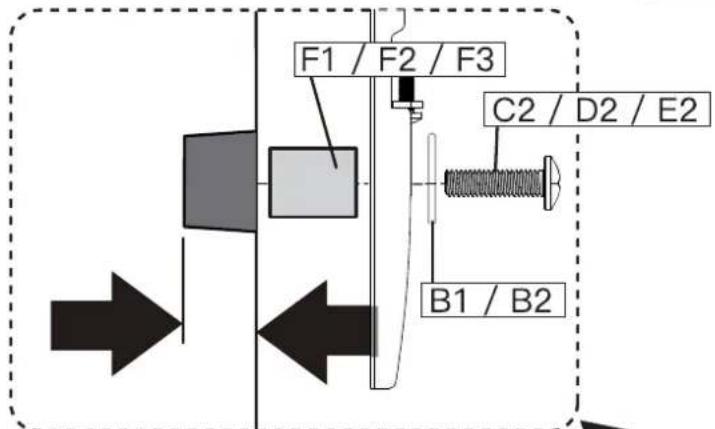

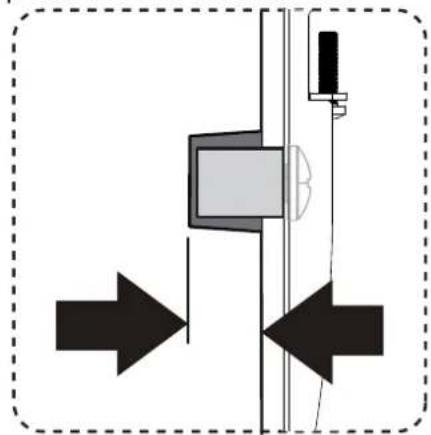

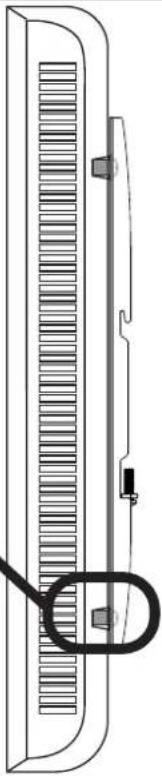

Option E (Pour les trous encastrés)

L'entretoise [E1], [E2] et [E3] doit replir les trouss en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

Tournevis Phillips (Non inclus)

Reportez-vous aux instructions d'entretoise de la page 17, si nécessaire.

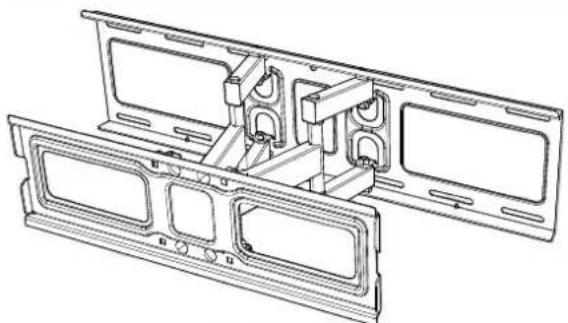

Pièces et matériel fournis pour l'étépe 2

01 X 1

Assemblage debras/

Plaque murale

03 x 1

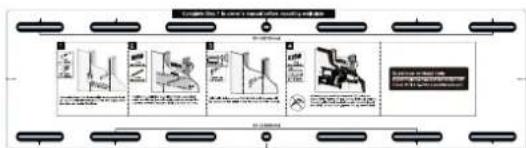

Modèle de plaque

A1

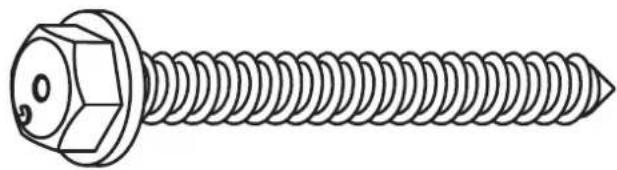

Tire-fond 5/16 x 2 3/4 po

A2

x4 Ancre de mur 10 x 60mm

ATTENTION!

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Étape 2 Fixation de l'Assemblage de bras / Plaque murale [01] au mur

Pour l'installation de montants en bois, suivre l'ETAPE 2A.

Pour l'installation de béton, suivé l'ÉTAPE 2B.

Étape 2A Option montants en bois

AVERTISSEMENT:

N'tilisez pas de perceuse pour serrer les tire-fonds! Utilisez uniquement une clé à douille. Évitez les blessures corporelles ou les dommages matériels potentiels!
- NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ETAPE.
Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
- Taille nominale des montants en bois: commun 2 × 4 pouce (51 × 102 ~mm)
Le centre des montants doit être vérifié.
Ancre de
mur
A2

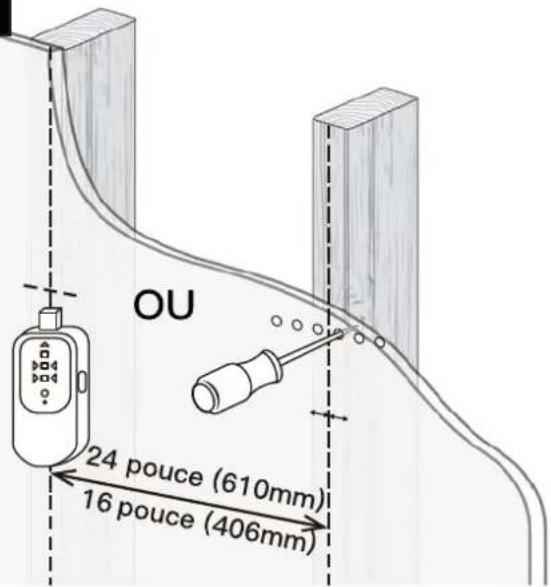

2A-1

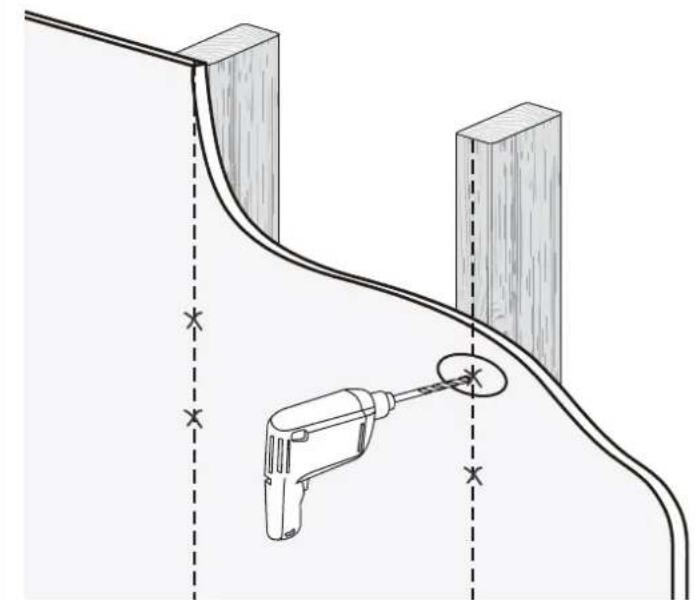

Utilisez un détecteur de montants pour localiser les montants en bois ou utilisez une alène pour vérifier les bords. Marquez les emplacements du bord et du centre.

Detecteur de goujons (Non inclus)

Ailette (Non inclus)

2A-2

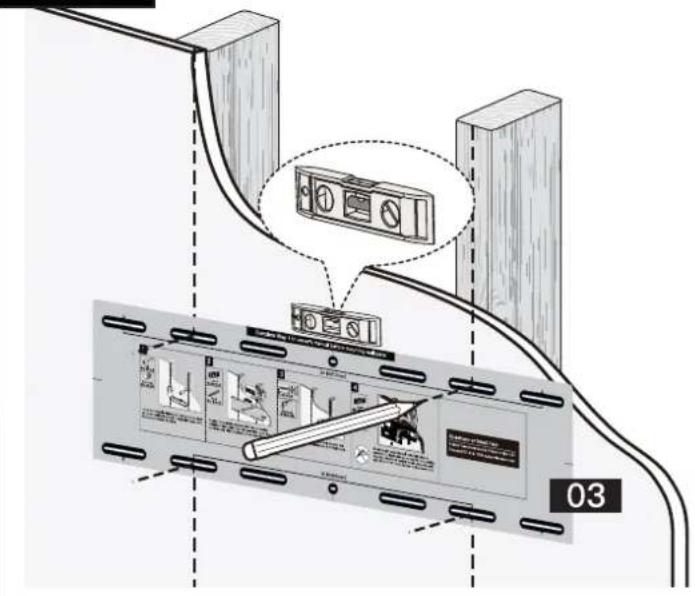

Positionnez le modele de plaque murale [03] à la hauteur souhaiée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modele de plaque murale [03] et marquez les trous.

Niveau (Non inclus)

Crayon (Non inclus)

2A-3

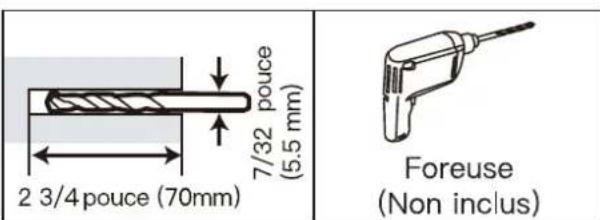

Percez des trous pilotes à l'aide d'un foret de 7/32 pouce (5,5 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70 mm).

Remarque: N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

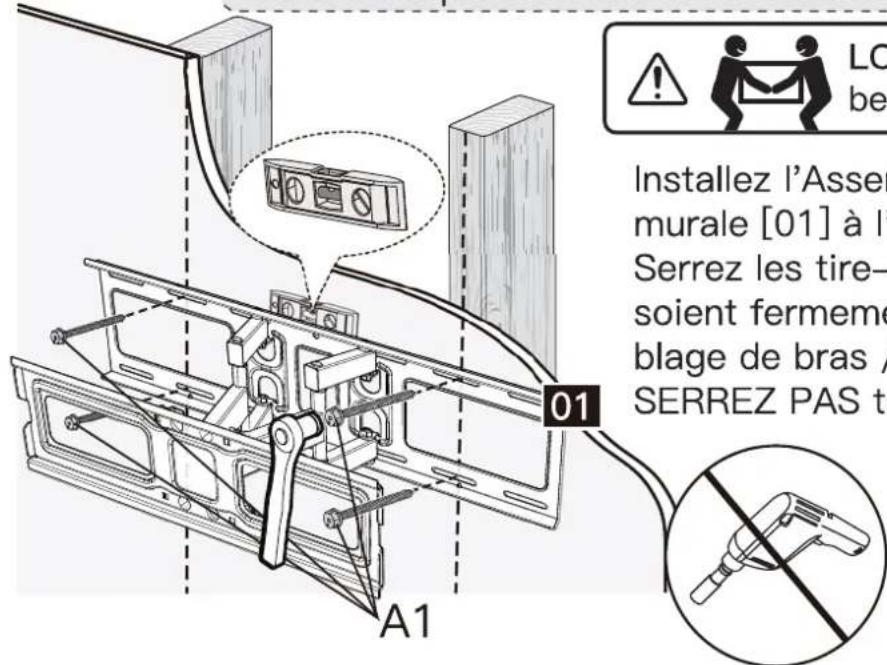

2A-4

LOURD! vous aurez peut--etre besoin d'aide pour cette etape.

Installez l'Assemblage de bras / Plaque murale [01] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] jusqu'à ce qu'ils soient fermement tirés contre l'Assemblage de bras / Plaque murale [01]. NE SERREZ PAS trop les tire-fonds [A1].

Niveau (Non inclus)

1/2 pouce (13mm)
Clé à douille
(Non inclus)

Étape 2B Option de mur en béton massif

AVERTISSEMENT:

• Évitez les blessures corporelles ou les dommages matériels potentiels! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
• N'utilisez pas de perceuse pour serrer les tire-fonds! Utilisez uniquement une clé à douille.
  Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'objet suivant.
• Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
  L'épaissur du mur en béton doit dépasser 5,5 pouce (140 mm).

Ancre de mur
A2

2B-1

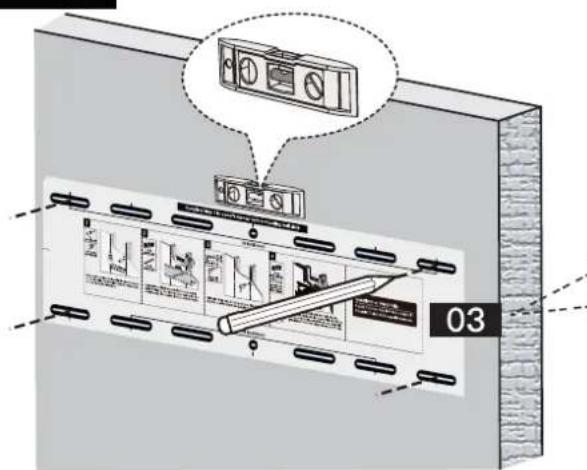

Positionnez le modele de plaque murale [03] à la hauteur souhaitation. Mettez à niveau le modele de plaque murale [03] et marquez les emplacements des avant-trous.

Épaisseur du mur ≥ 5 1/2 pouce (140 mm)

Niveau (Non inclus)

Crayon (Non inclus)

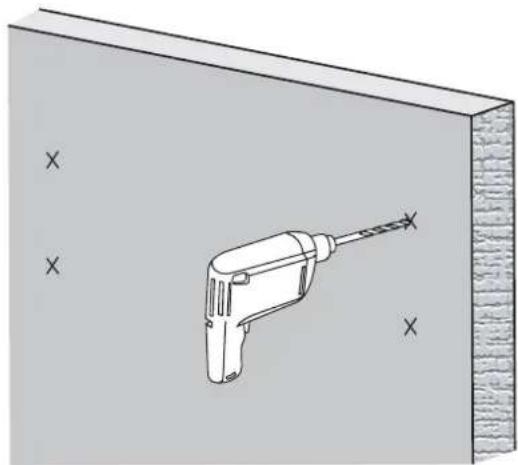

2B-2

Percez 4 trough pilots à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

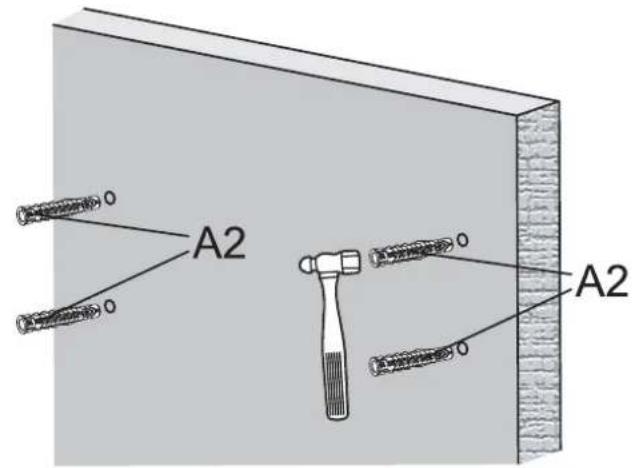

2B-3

Utilisez le marteau pour enforcer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

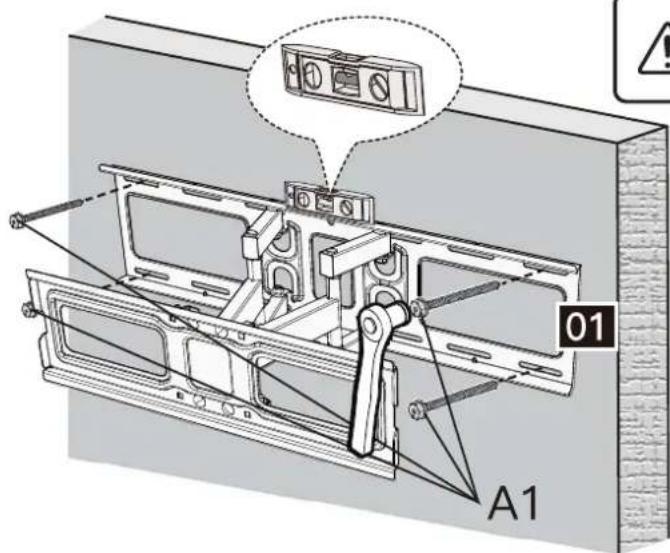

2B-4

Remarque: N'utilise pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

LOURD! vous aurez peut-etre besoin d'aide pour cette étape.

Installes la plaque murale à l'aide des tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].

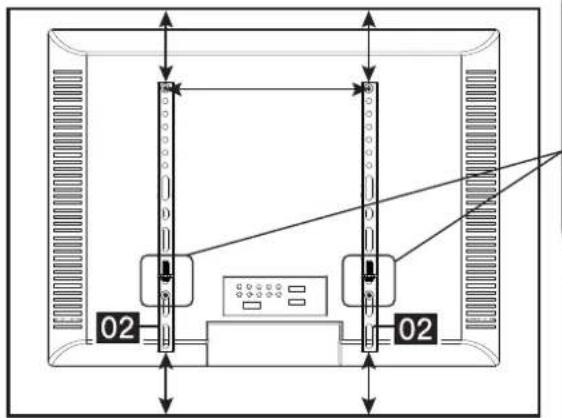

Étape 3 Accrochez le téléviseur sur la plaque TV.

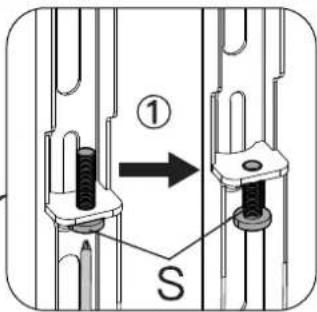

3-1 Veuillez desserrer légèrement les boulons pré-assemblés avant de suspendre la TV sur la plaque TV, jusqu'à ce qu'ils soient alignés avec la plaque. NE PAS retirer les boulons [S] des verrous de sécurité.

Tournevis Phillips (non inclus)

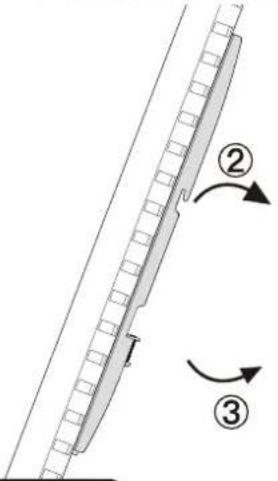

3-2 Accrochez le Televiseur sur la plaque TV.
3-3 Appuyez doucement sur le bas du téléviseur vers plaque TV.

LOURD! vous aurez peut--etre besoin d'aide pour cette etape.

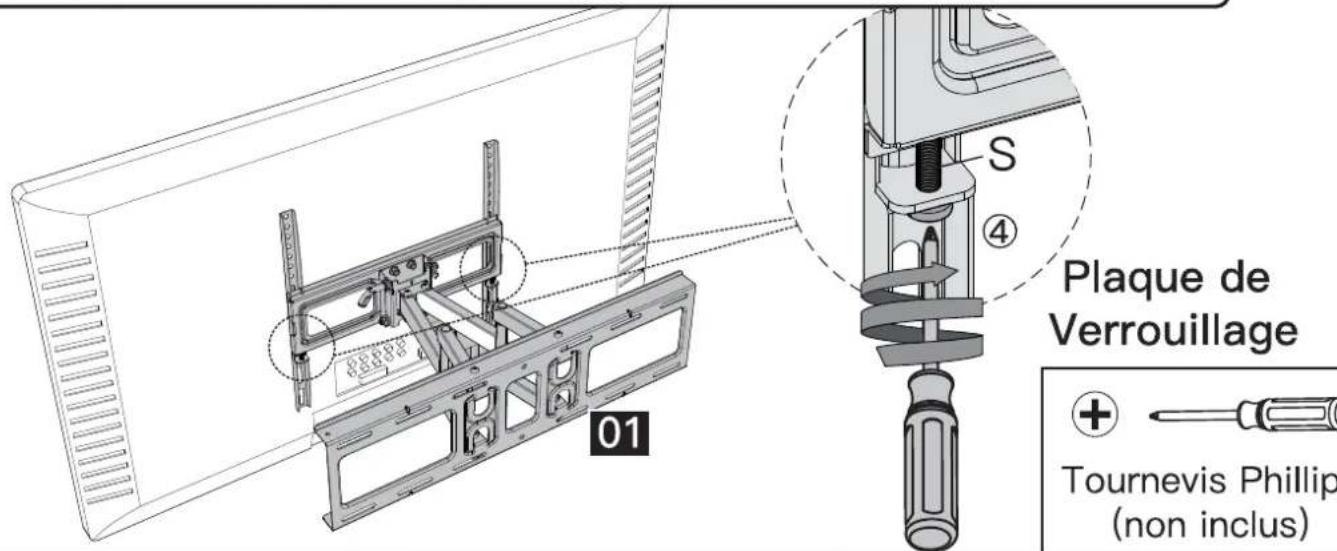

3-4 Serrez les boulons [S] des supports TV [02] pour fixer le téléviseur sur la plaque TV.

REMARQUE: serrez les boulons [S] jusqu'à ce que les boulons touchent la plaque TV. Les boulons [S] ne se vissent pas dans la plaque TV.

Étape 4 Réglages

Ajustement pou r l'angle incliné

1. Desserrez doucement le Levier [T] à la main.
2. Reglez le téléviseur selon l'angle souhaite.
3. Serrez le Levier [T] pour fixer le Téleviseur.

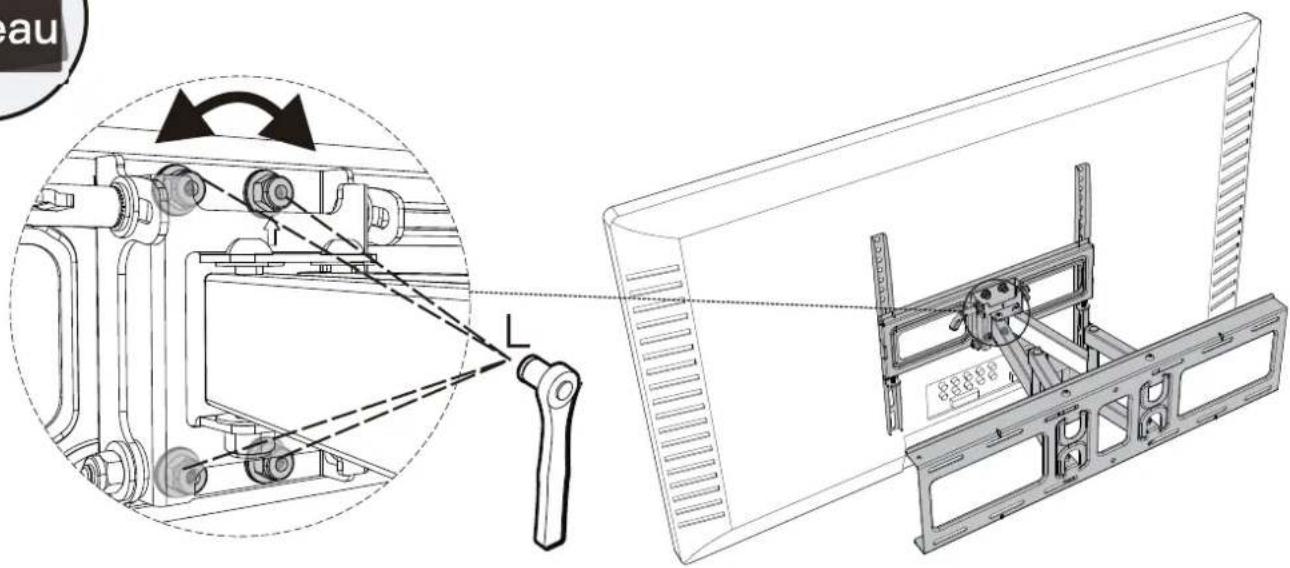

Si nécessaire, le téléviseur peut être nivele.

ATTENTION: NE PAS trop desserrer ces écrous [L] lors du réglage de l'angle de niveau pour éviter que le téléviseur ne tombe.

1. Desserrez légèrement les quatre écrous de nivellement [L].
2. Mettez votre Televiseur à niveau.
3. Resserrez les quatre écrous de niveaument [L] pourmaintenir le Téleviseur en place.

7/16 pouce (11mm)
Clé à douille
(Non inclus)
