ERMTL1-01B - Support mural pour téléviseur ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	ErgoAV
Modèle	ERMTL1-01B
Compatibilité VESA	200x100 mm à 600x400 mm
Inclinaison	Réglable manuellement (clé hexagonale 5 mm fournie)
Matériau	Acier
Type de mur compatible	Montants en bois (2x4 pouces) ou béton massif (épaisseur ≥ 140 mm)
Installation interdite	Sur cloison sèche seule
Sécurité	Verrous de sécurité intégrés
Retrait du téléviseur	Sangles de sécurité
Outils nécessaires (non inclus)	Détecteur de montants, foret bois 5,5 mm, foret béton 10 mm, niveau, clé à douille 13 mm, perceuse, marteau-piqueur
Pièces fournies	Plaque murale (01), supports TV (02,03), gabarit de perçage (04), tire-fonds (A1), ancrages béton (A2), boulons TV (M4, M6, M8 avec différentes longueurs), entretoises (F1, F2, F3), clé hexagonale
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Assistance technique	[phone] ou [e-mail]
Service clientèle	[e-mail]
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - ERMTL1-01B ErgoAV

Puis-je installer ce support sur un mur en placoplâtre (cloison sèche) ?

Non, le support ne doit pas être installé sur une cloison sèche seule. Il nécessite un mur à ossature bois avec montants ou un mur en béton massif.

Quel est le poids maximum supporté par ce support ?

La notice ne précise pas de poids maximal exact. Ne dépassez pas la capacité de charge indiquée sur le produit et assurez-vous que le mur peut supporter quatre fois le poids du téléviseur et du support combinés.

Quels outils sont nécessaires pour l'installation ?

Outils non inclus : détecteur de montants, foret bois 5,5 mm, foret béton 10 mm, niveau, clé à douille 13 mm, perceuse, marteau-piqueur (pour béton), crayon, mètre ruban.

Comment régler l'inclinaison du téléviseur ?

Utilisez la clé hexagonale de 5 mm fournie pour desserrer les boutons de tension sur les côtés des supports TV, ajustez l'angle, puis resserrez les boutons pour maintenir la position.

Mon téléviseur a un dos arrondi (incurvé). Comment l'installer ?

Suivez l'Option B de la notice : utilisez les entretoises (F1, F2, F3) pour compenser la courbure et éviter tout contact avec la plaque murale.

Que faire si les boulons fournis ne conviennent pas à mon téléviseur ?

Vérifiez le modèle VESA de votre téléviseur. Si les boulons ne correspondent pas, contactez le service clientèle à [e-mail] pour obtenir des pièces adaptées.

Comment retirer le téléviseur du support ?

Débranchez tous les câbles. Tout en exerçant une légère pression vers le mur, tirez sur les sangles de sécurité jusqu'à désengagement complet, puis éloignez le bas du téléviseur et soulevez-le.

Ce support est-il compatible avec un mur en béton ?

Oui, suivez l'Étape 2B : utilisez les ancrages béton (A2) et les tire-fonds (A1). L'épaisseur du béton doit être d'au moins 140 mm.

Où puis-je trouver des pièces de rechange ?

Contactez le service clientèle à [e-mail] ou appelez le [phone] pour commander des pièces de rechange.

Puis-je installer ce support à l'extérieur ?

Non, ne pas utiliser à l'extérieur. Ce support est conçu pour un usage intérieur uniquement.

MODE D'EMPLOI ERMTL1-01B ErgoAV

Consignes de sécurité importantes

▲DANGER ! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].
ATTENTION: L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.

- N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.

- Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. – NE PAS installer dans une cloison sèche seule.

- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.

- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.

- Ne pas utiliser à l'extérieur.

- Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.

• SAUVEGARDER CES INSTRUCTIONS.

Restrictions de poids

Si votre téléviseur pèse plus lourd, n'utilisez pas ce produit.

! AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support TV est destinée à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peuvent entraîner une défaillance du support TV et de ses accessoires, et provoquer des dommages et/ou des blessures.

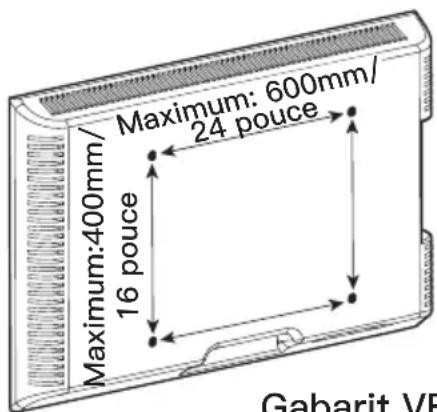

Vérifiez le modèle VESA du TV avant l'installation

100 mm ≈ 4 pouce

200 mm ≈ 7 7/8 pouce

400 mm ≈ 15 3/4 pouce

600 mm ≈ 23 5/8 pouce

Gabarit VESA minimal: 200mmx100mm/8 poucex4 pouce

Si le gabarit VESA de votre téléviseur mesure plus de 600x400mm/24x16 pouce ou moins de 200x100mm/8x4 pouce, ce support de téléviseur N'EST PAS compatible.

Si ce support n'est PAS compatible, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Détecteur de goujons

7/32 pouce (5.5mm) Foret à bois

Ailette

Mètre ruban

1/2 pouce (13mm) Clé à douille

Crayon Foreuse

(Nécessaire pour les installations en béton)

3/8 pouce (10mm) Foret à béton

Niveau

Marteau-pi-queur

Vérifiez la construction de vos murs

ATTENTION

NE PAS installer dans une cloison sèche seule

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Pièces et matériel fournis

AVERTISSEMENT: Ce produit contient des petits objets susceptibles de présenter un risque d'étouffe-en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

Support TV droit 03 x1

Entretoises

Remarque: Les entretoises sont présentées en taille réelle.

L2.5mm F1 x8

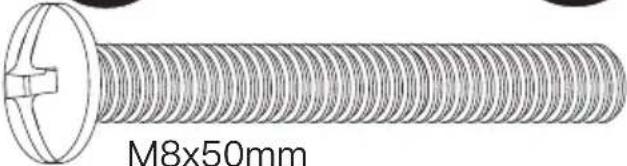

Boulons de téléviseur [Une seule taille de boulon convient à votre téléviseur]Remarque: Les boulons sont représentés en taille réelle
M4
	M4x12mm	M4x30mm
	C1 x4	C2 x4
M6
	M6x15mm	M6x35mm
	D1 x4	D2 x4
M8
	M8x15mm	M8x35mm
	E1 x4	E2 x4
	E3 x4

Étape 1 Fixez les supports du téléviseur sur le téléviseur

Sélectionnez les boulons TV

Une seule taille de boulon convient à votre téléviseur.

Longueur de la boulon : Vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison boulons/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

• Trop court, le téléviseur ne sera pas maintenu.
• Trop long, le téléviseur sera endommagé.

Remarque : Ne serrez pas trop les boulons de téléviseur pour ne pas l'en- dommager.

Trop court

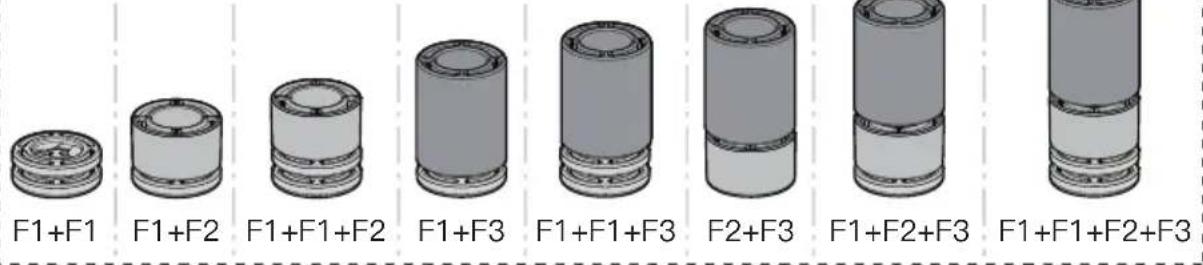

Veuillez noter: Lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

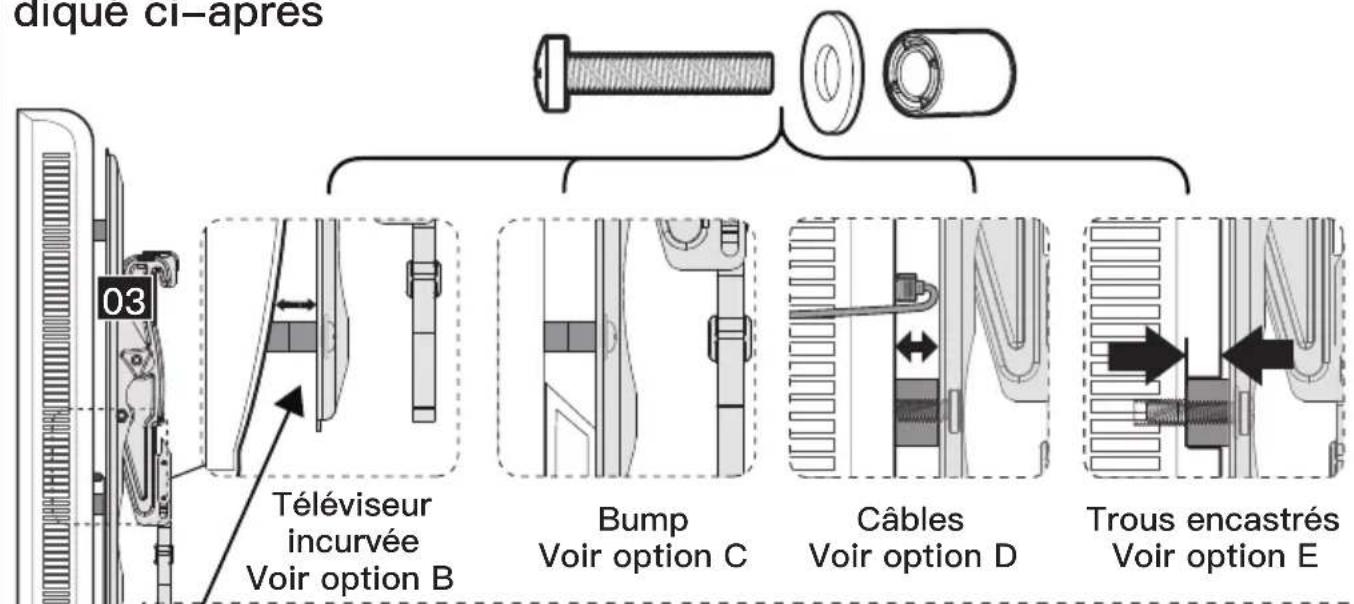

Les pièces nécessaires si vous avez un téléviseur tel qu'in-diqué ci-après

Entretoises

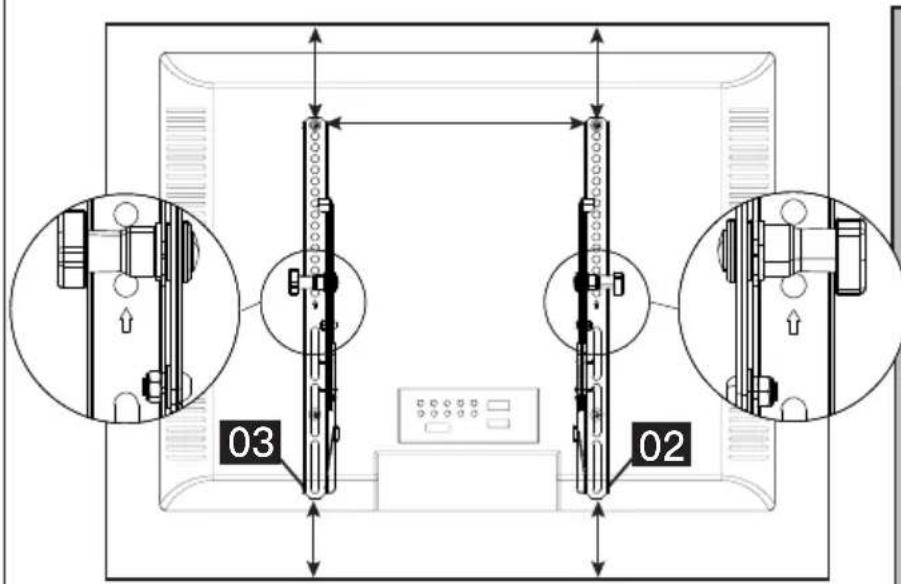

!ATTENTION: Lorsque vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrière du téléviseur.

EUILLEZ NOTER: Les emplacements des trous de boulon sur votre téléviseur peuvent varier en fonction du design du fabricant du téléviseur. Nous représentons seulement les emplacements possibles des trous des boulon.

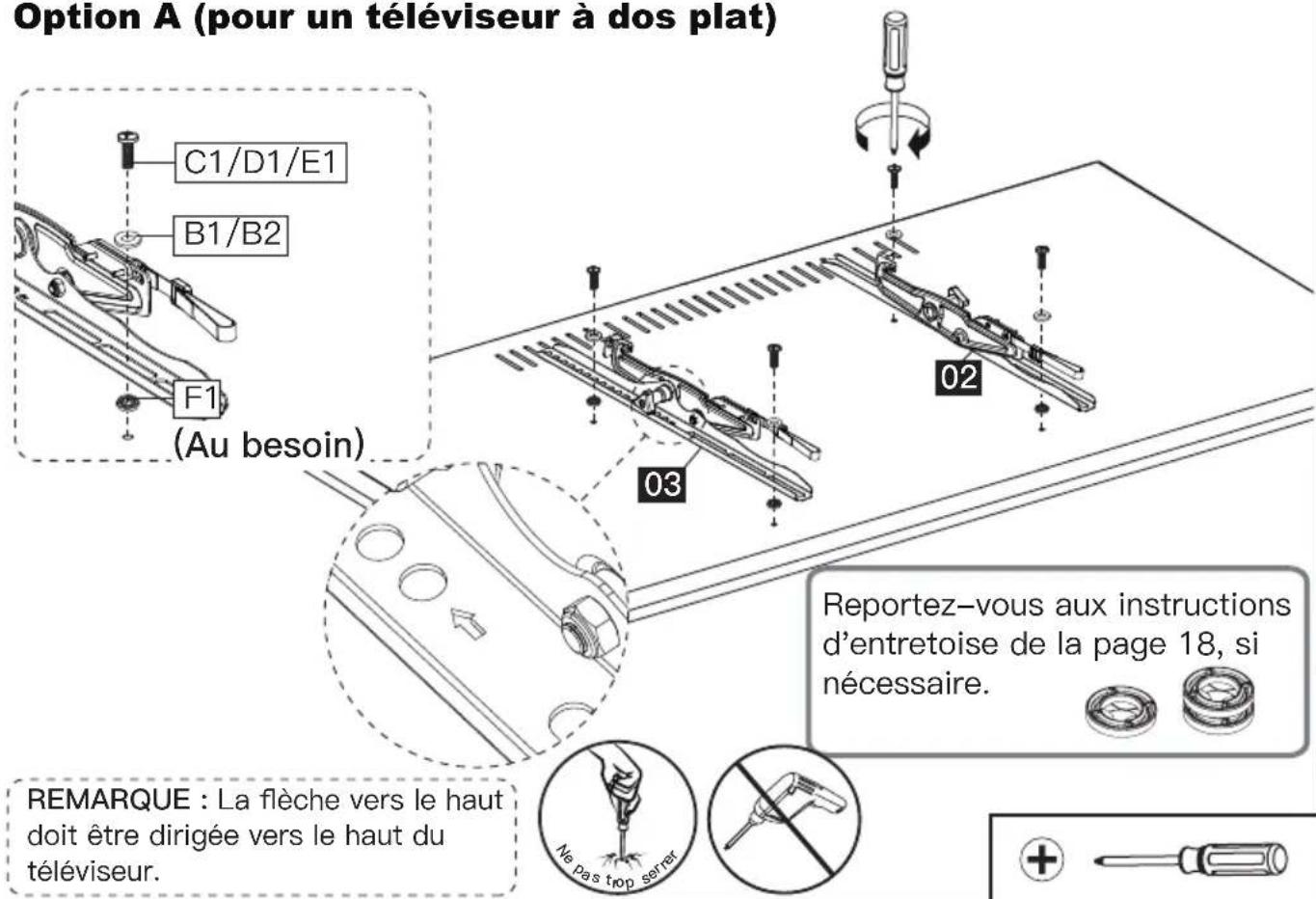

Option A (pour un téléviseur à dos plat)

REMARQUE : La flèche vers le haut doit être dirigée vers le haut du téléviseur.

Tournevis Phillips (Non inclus)

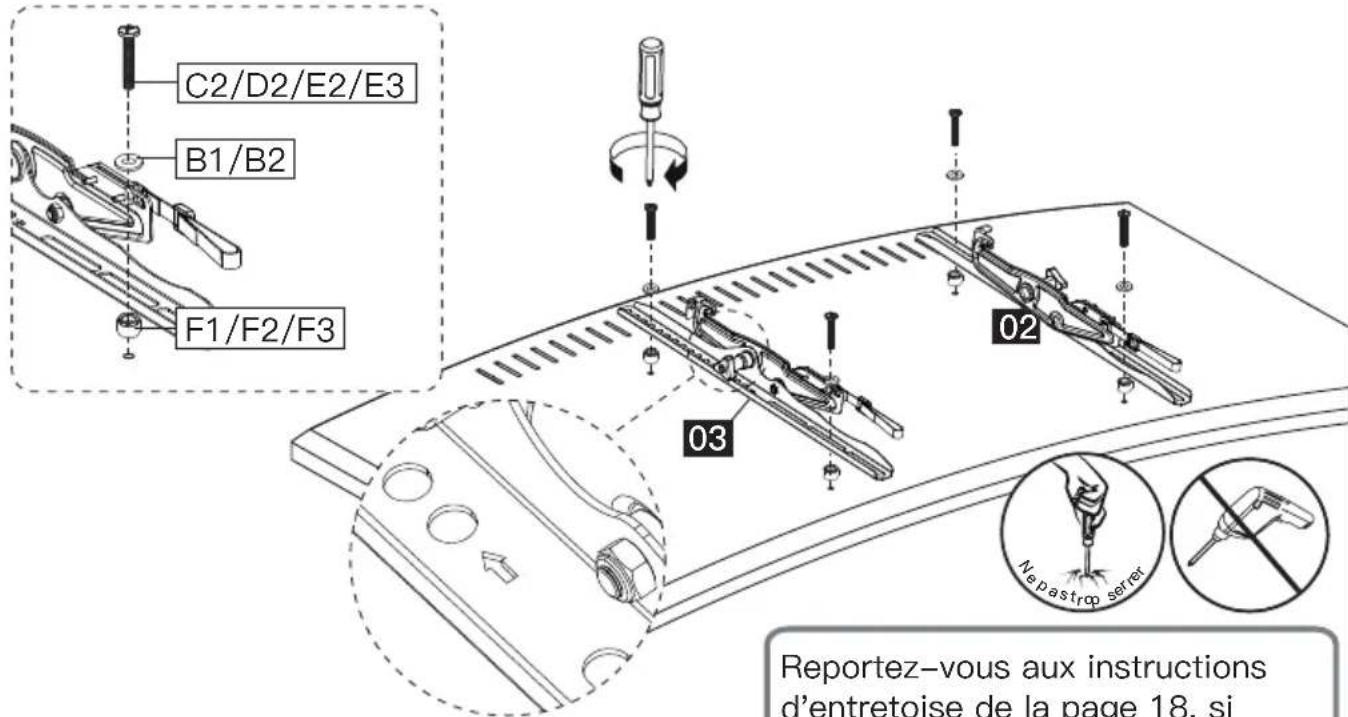

Option B (pour un téléviseur à dos arrondi)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage.

REMARQUE : La flèche vers le haut doit être dirigée vers le haut du téléviseur.

Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire.

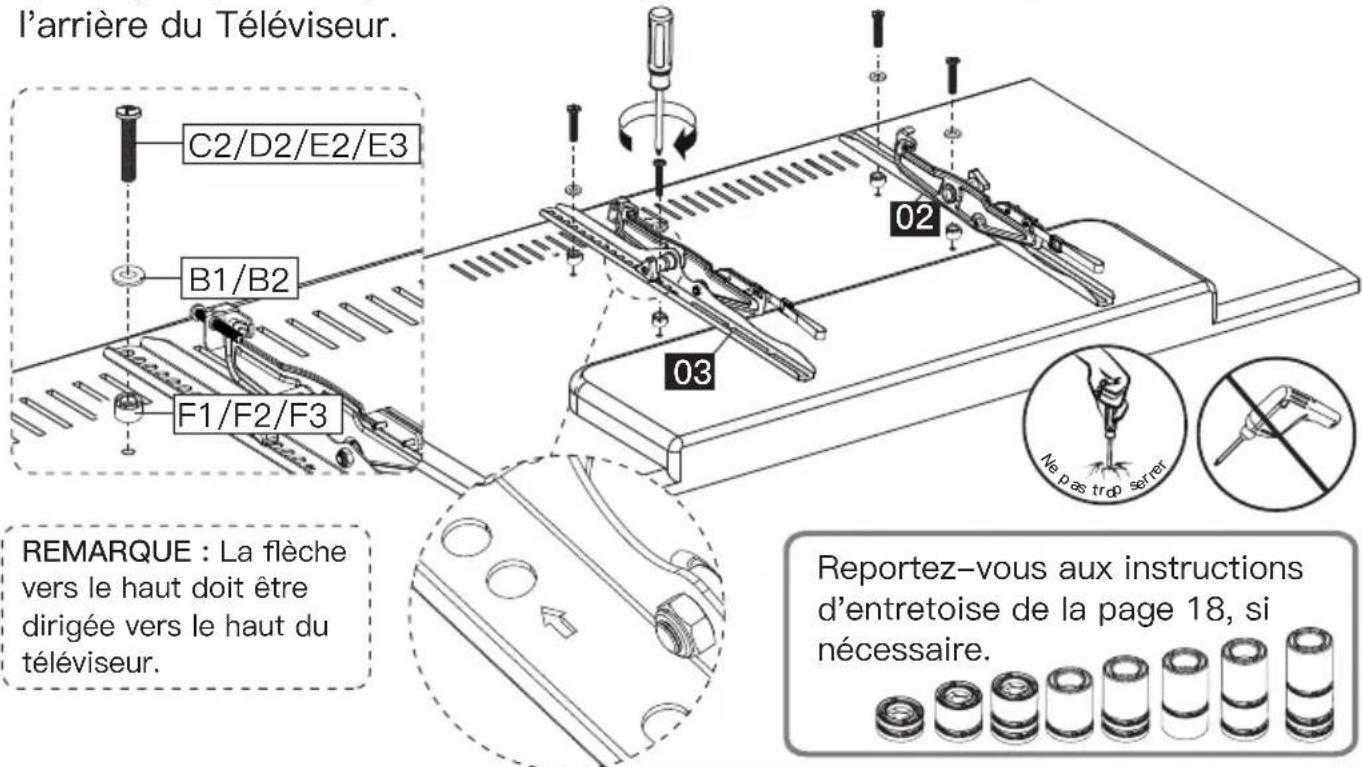

Option C (pour un téléviseur avec une surépaisseur)

Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre le support TV et la bosse à

l'arrière du Téléviseur.

Tournevis Phillips (Non inclus)

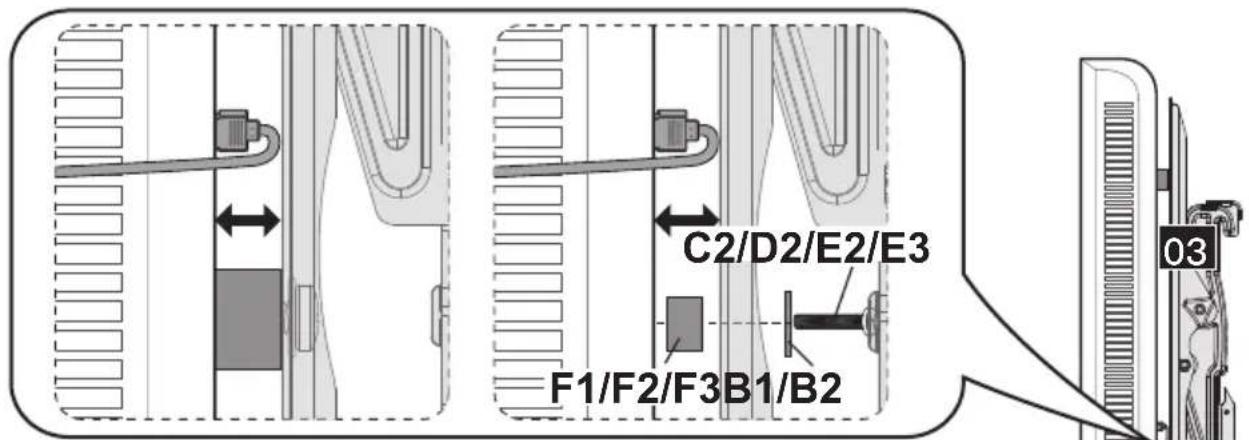

Option D (pour téléviseur avec interférence du câble)

Pour éviter les interférences entre les câbles, utilisez les entretoises [F1], [F2] et [F3] pour créer un espace supplémentaire entre le téléviseur et les supports TV.

Tournevis Phillips (Non inclus)

Reportez-vous aux instructions d'entretoise de la page 18, si nécessaire.

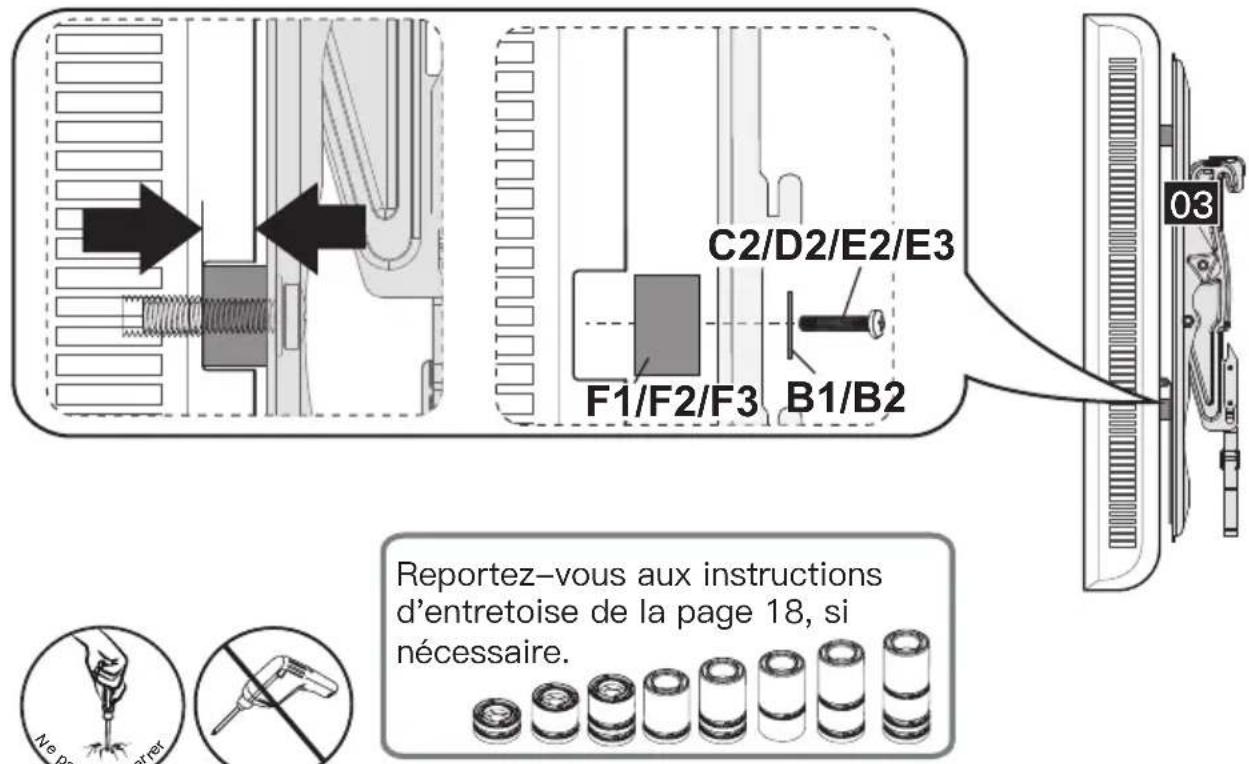

Option E (Pour les trous encastrés)

L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur.

Tournevis Phillips (Non inclus)

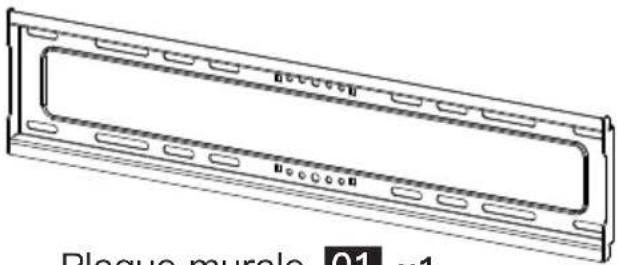

Pièces et matériel fournis pour l'étape 2

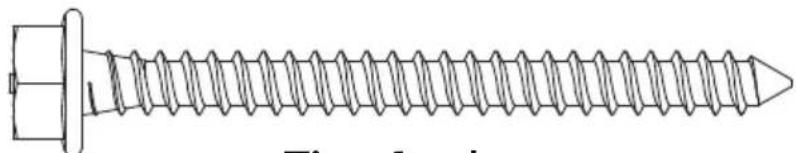

Remarque : Le tire-fond est représenté en taille réelle

A1 x4

Tire-fond 5/16X2 3/4 pouce

A2

x4 Ancre de mur 10X60mm

ATTENTION!

Cet ancrage est destiné aux murs en béton UNIQUE-MENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Étape 2 Fixer la plaque murale [01] au mur

Pour l'installation de montants en bois, suivre l'ÉTAPE 2A.

Pour l'installation de béton, suivre l'ÉTAPE 2B.

Étape 2A Option montants en bois

AVERTISSEMENT:

N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.

Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.

NE PAS UTILISER L'ANCRAGE [A2] POUR CETTE ÉTAPE.

Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.

Ancre de

mur

A2

● Taille nominale des montants en bois: commun 2 x 4 pouce (51 x 102 mm)
- Le centre des montants doit être vérifié.

2A-1

Détecteur de goujons (Non inclus)

Ailette (Non inclus)

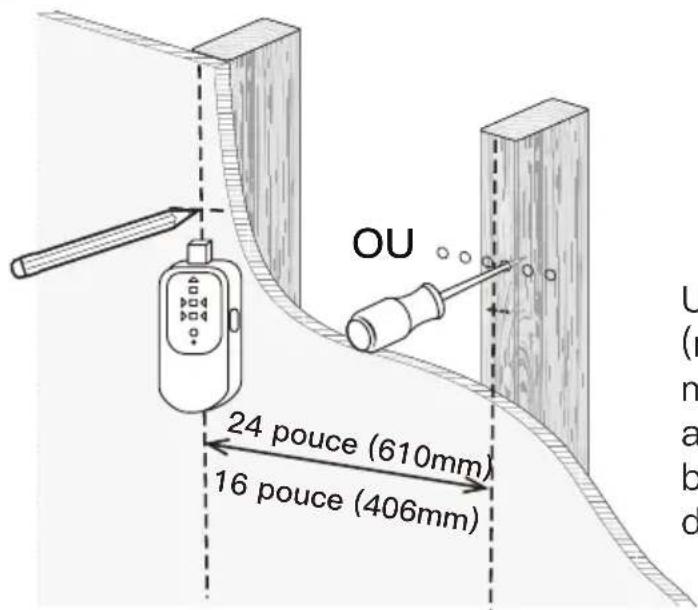

Utilisez un détecteur de montants (non inclus) pour localiser les montants en bois ou utilisez une alène (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

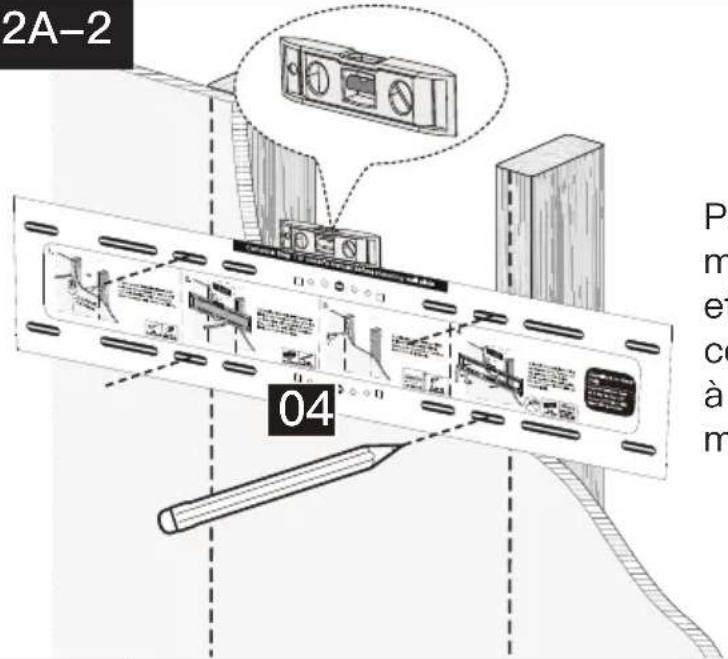

Positionnez le modèle de plaque murale [04] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [04] et marquez les trous.

Niveau (Non inclus)

Crayon (Non inclus)

2A-3

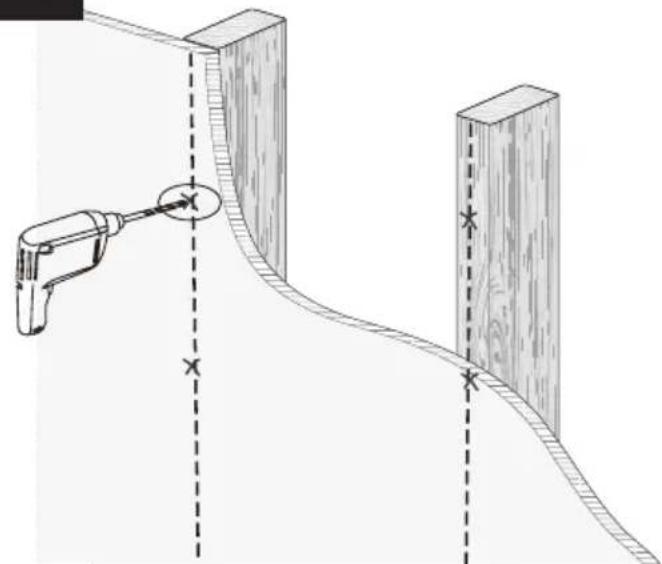

Percez des trous pilotes à l'aide d'un foret de 7/32 pouce (5,5 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 pouce (70 mm).

Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez la plaque murale à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].

Niveau (Non inclus)

1/2 pouce (13mm) Clé à douille (Non inclus)

Étape 2B Option de mur en béton massif

AVERTISSEMENT:

N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.

• Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
• Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
• Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
  ● L'épaisseur du mur en béton doit dépasser 5,5 pouce (140 mm).
  Ancre de mur
  A2

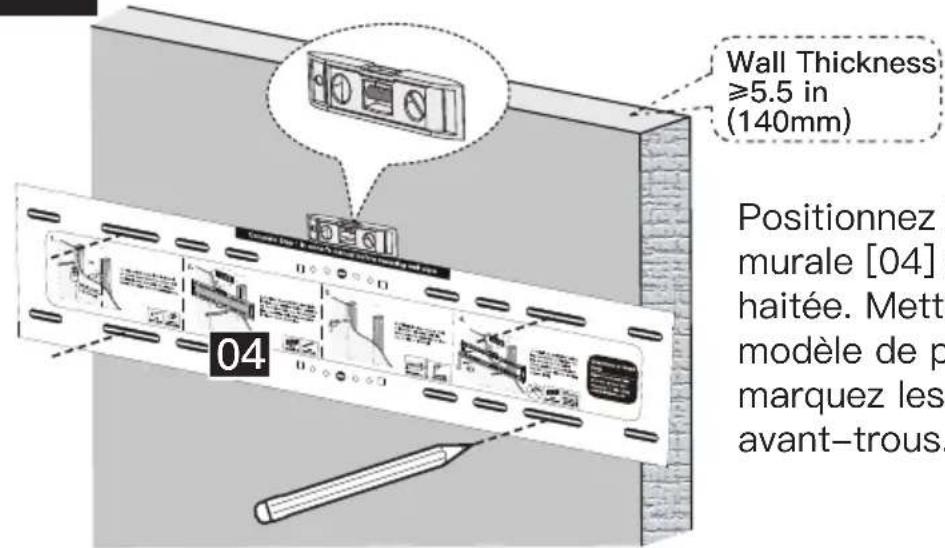

2B-1

Positionnez le modèle de plaque murale [04] à la hauteur souhaitée. Mettez à niveau le modèle de plaque murale [04] et marquez les emplacements des avant-trous.

Niveau (Non inclus)

Crayon (Non inclus)

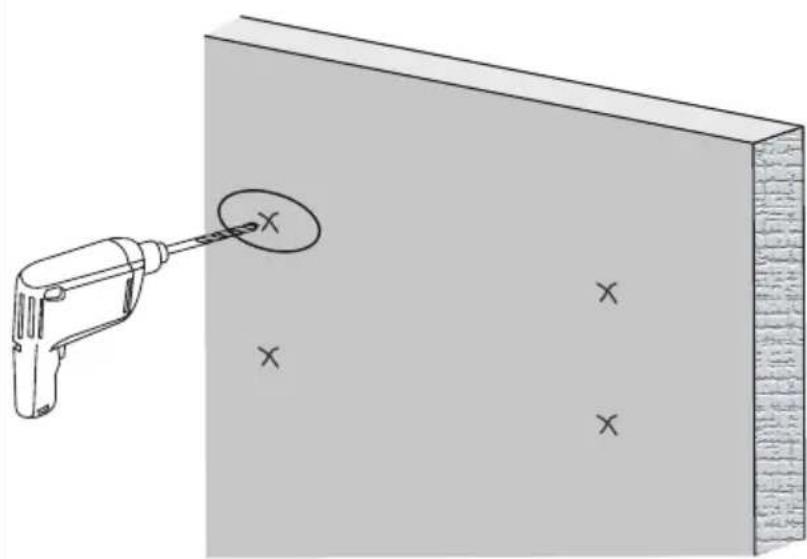

2B-2

Percez 4 trous pilotes à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre.

Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

Foreuse (Non inclus)

3/8 pouce (10 mm)

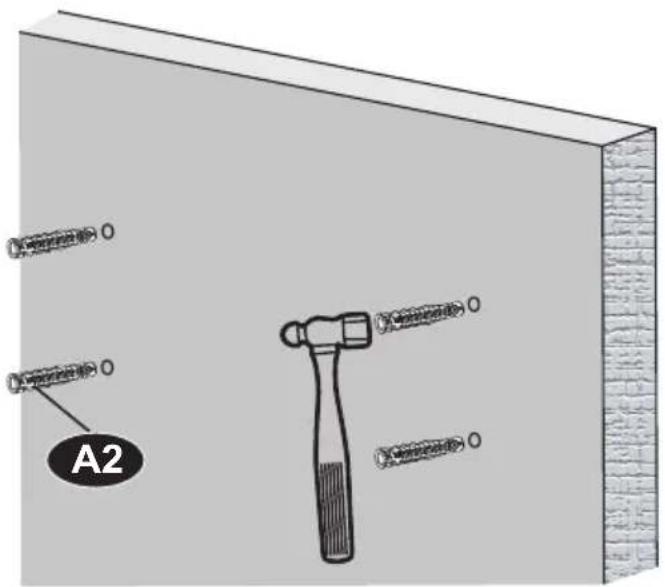

2B-3

Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

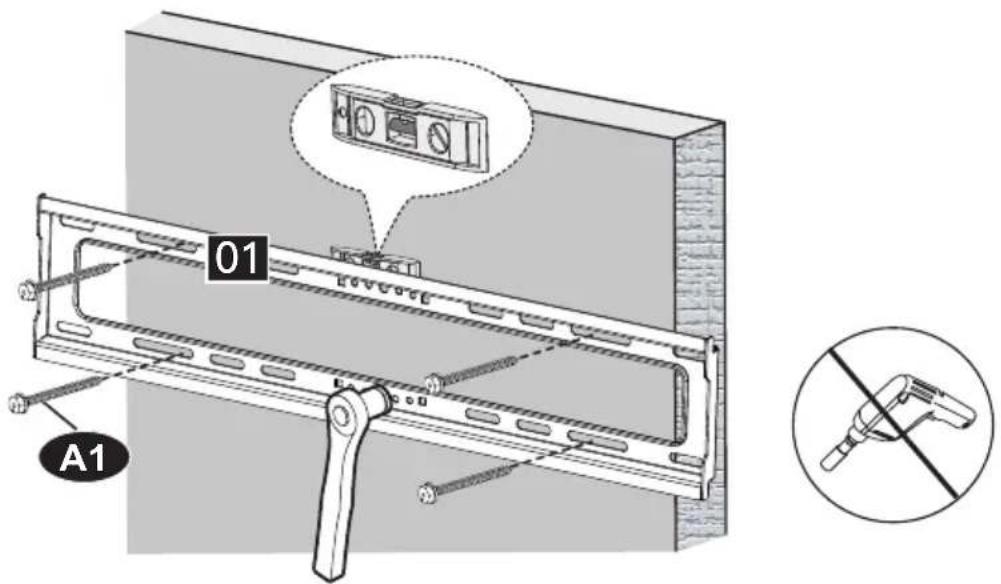

2B-4

Installez la plaque murale [01] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale [01]. NE SERREZ PAS trop les tire-fonds [A1].

Remarque : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Niveau (Non inclus)

1/2 pouce (13mm) Clé à douille (Non inclus)

Étape 3 Fixer le téléviseur sur la plaque murale

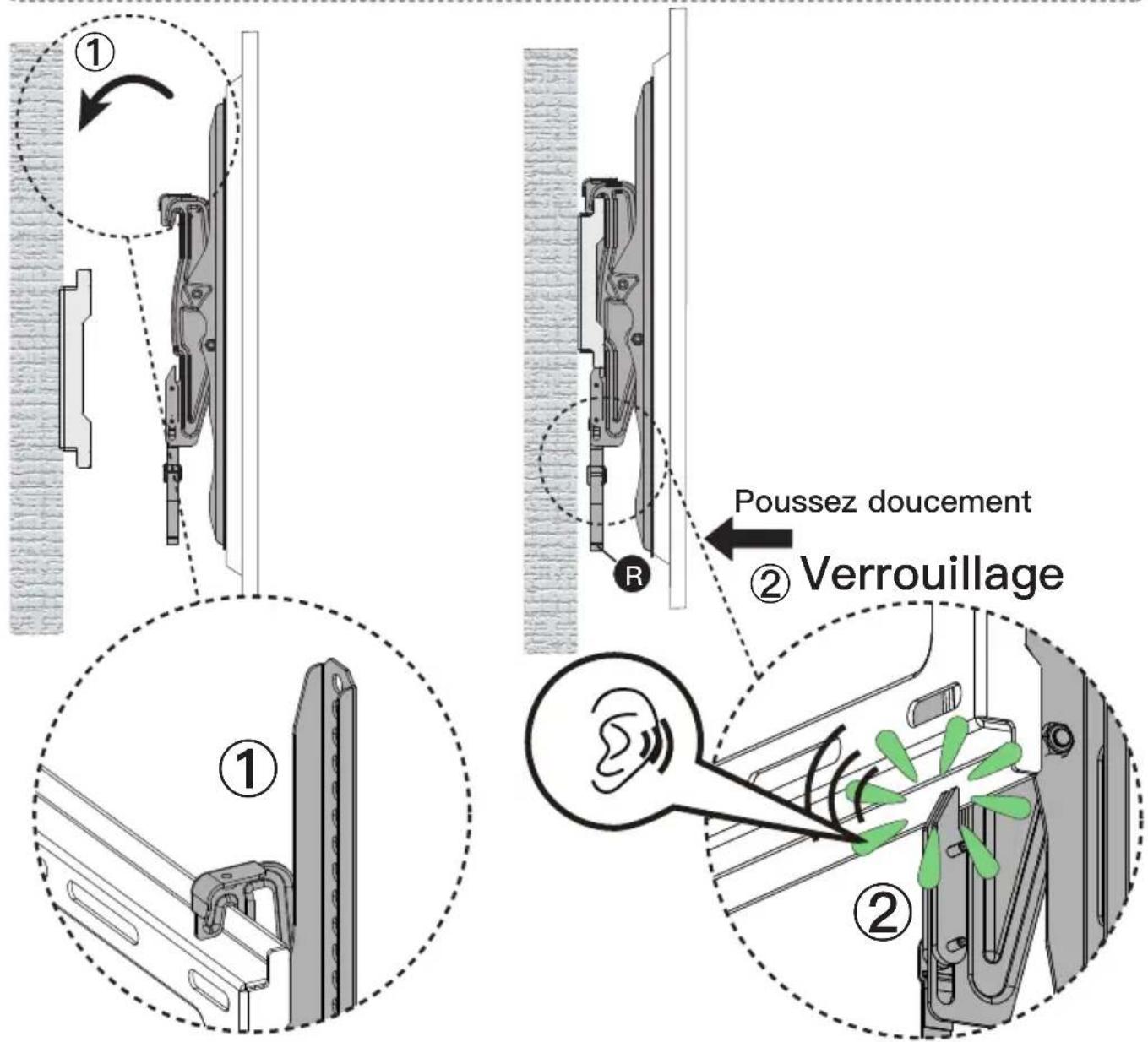

Pour accrocher le téléviseur sur la plaque murale

1. Accrochez le téléviseur à la plaque murale à l'aide des supports [02] et [03].
2. Appuyez doucement sur le bas du téléviseur vers le mur jusqu'à ce que vous entendiez les verrous de sécurité se mettre en place des deux côtés du support.

LOURD! vous aurez peut-être besoin d'aide pour cette étape.

Attention : pour éviter toute blessure potentielle et tout dommage matériel, deux personnes doivent aider à retirer le téléviseur du support.

1. Vérifiez que tous les câbles sont débranchés à l'arrière du téléviseur et que le téléviseur est débranché du mur.
2. Tout en exerçant une légère pression sur l'avant du téléviseur vers le mur, tirez sur les sangles de sécurité jusqu'à ce qu'elles soient complètement désengagées.
3. Tout en maintenant les sangles en position désengagée, éloignez le bas du téléviseur du mur et soulevez le téléviseur de la plaque murale.

Matériel fourni pour l'étape 4

3/16 pouce (5mm)

Clé hexagonale

x1

Étape 4 Réglage

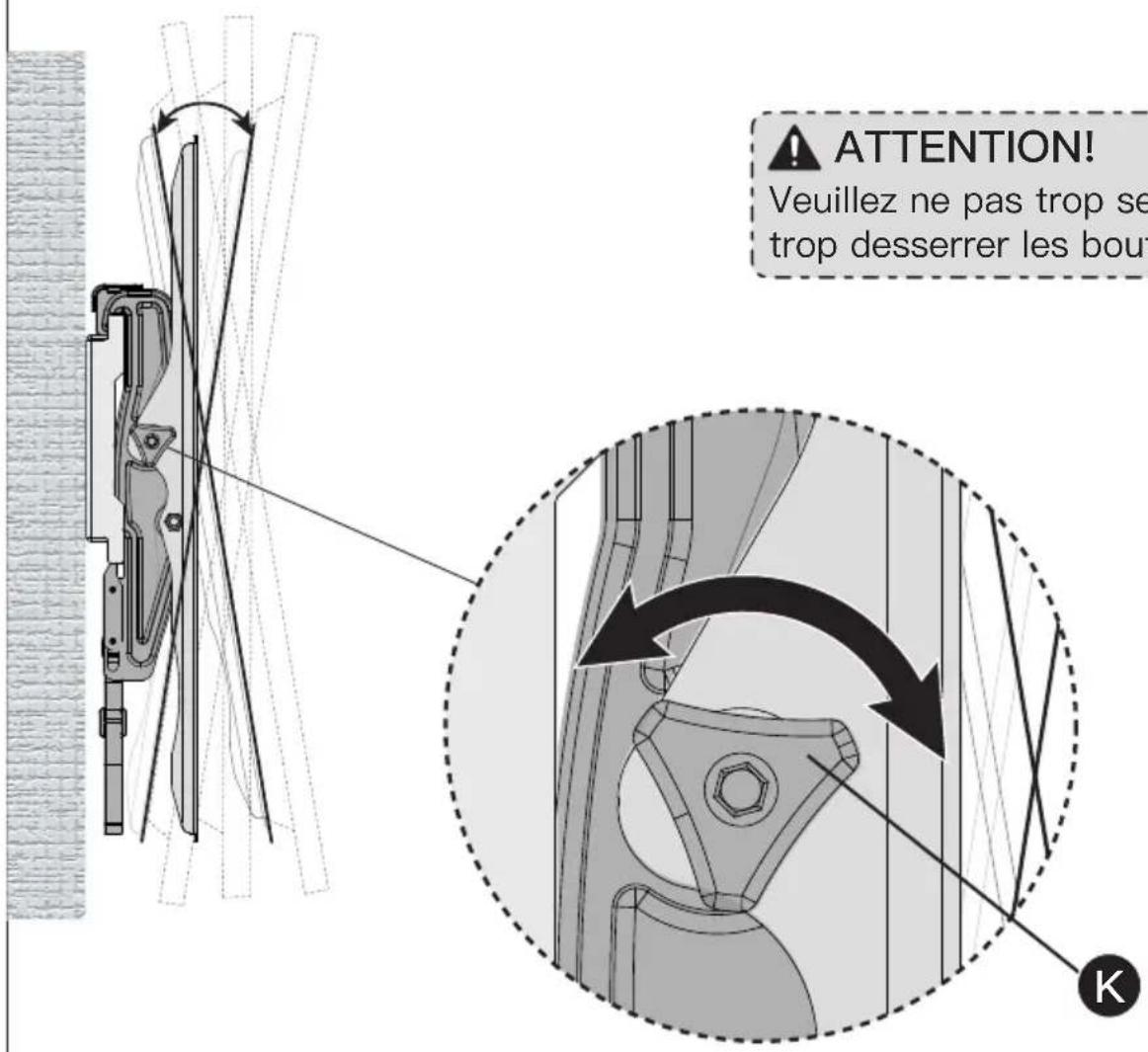

Réglage de l'inclinaison

1. Utilisez les boutons de tension sur les côtés des Support TV pour permettre le réglage du téléviseur dans la position souhaitée.
2. Après tout réglage, resserrez toujours les boutons de tension pour maintenir le téléviseur en place et éviter tout mouvement indésirable.

3/16 pouce (5mm)

Clé hexagonale
