MODE D'EMPLOI ERMMM4-01B ErgoAV

▲ DANGER! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].
⚠ ATTENTION: L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. – NE PAS installer dans une cloison sèche seule
• Le mur doit être capable de supporter quatre fois le poids du TV et du support combinés.
• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
• Ne pas utiliser à l'extérieur.
• Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
  • SAUVEGARDER CES INSTRUCTIONS

Restrictions de poids

Si votre TV pèse plus lourd, n'utilisez pas ce produit.

▲ AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures.

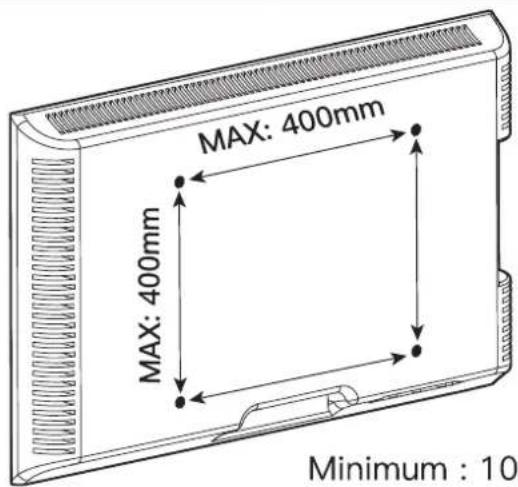

Vérifiez le modèle VESA de votre TV avant l'installation

MAX: 400mm MAX: 400mm Minimum : 10

100 mm ≈ 4 po

200 mm ≈ 7 7/8 po

300 mm ≈ 11 3/4 po

400 mm ≈ 15 3/4 po

Minimum : 100mm x 100mm / 4 pouce x 4 pouce (W x H)

Maximum:400mm×400mm/153/4pouce×153/4pouce(W×H)

Si le motif VESA de votre Téléviseur est inférieur à 100mm x 100mm ou supérieur à 400mm x 400mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur.

Veuillez contacter notre support technique au [phone] ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Détecteur de goujons

Ailette

Mètre ruban

Crayon

Perceuse électrique

Niveau

Tournevis cruciform

Perceuse à bois de 5/32 po (4 mm)

Clé à douille de 7/16 po (11 mm)

Clé à douille de 1/2 po (13 mm)

(Nécessaire pour les installations en béton)

Foret à béton de 3/8 po (10 mm)

Marteau-piqueur

Vérifiez la construction de vos murs

ATTENTION

NE PAS installer dans une cloison sèche seule

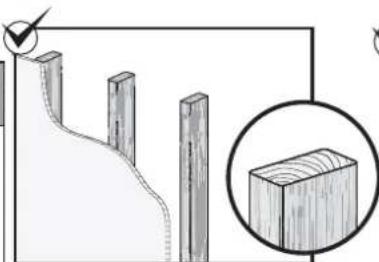

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au

(877) 419–7832 ou notre service clientèle à l'adresse

[e-mail].

Pièces et matériel fournis

▲ AVERTISSEMENT: Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service clientèle à l'adresse [e-mail] pour trouver un support compatible. VEUILLEZ NOTER: le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

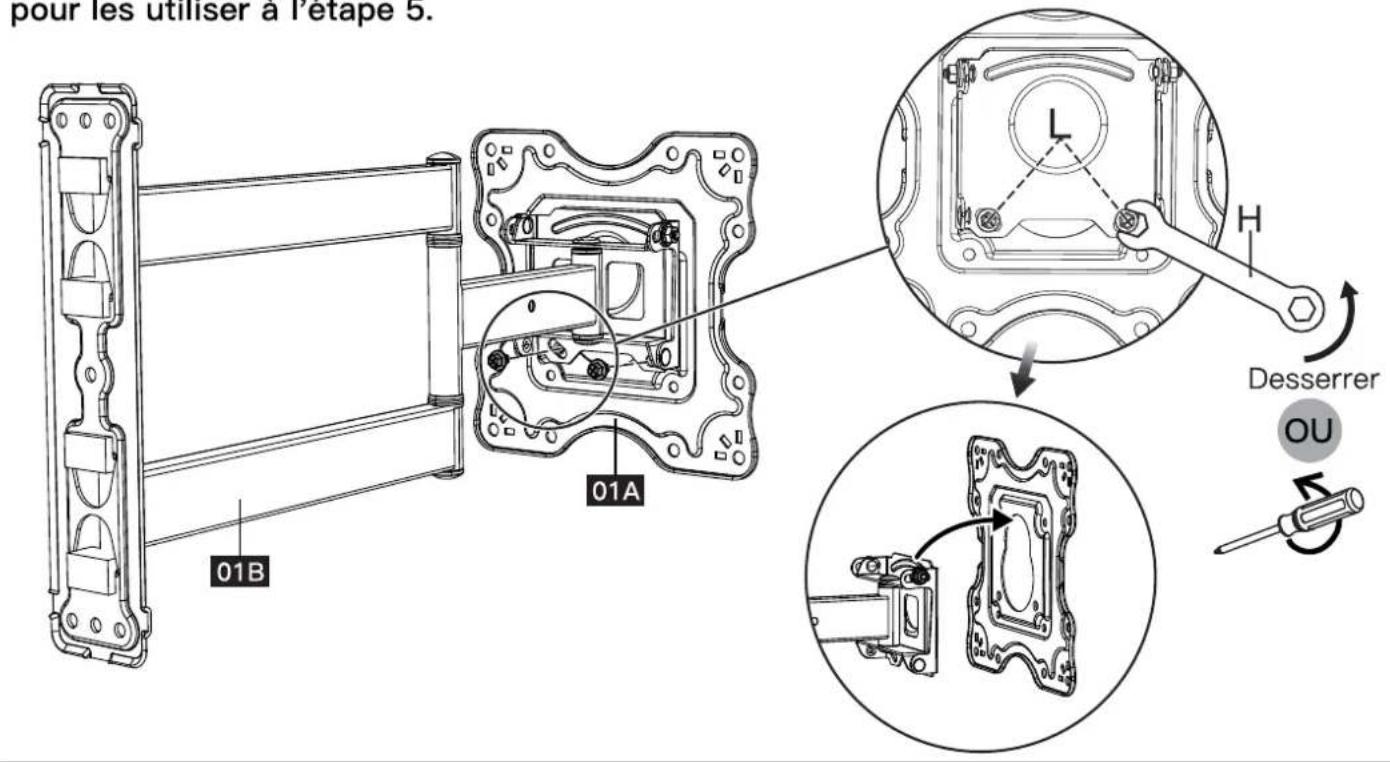

Étape 1 Détacher la plaque frontale

Retirez les boulons pré-assemblés [L] à l'aide de la clé [H] ou d'un tournevis (non fourni) pour séparer la plaque frontale [01A] de l'assemblage de bras. Conservez les boulons [L] pour les utiliser à l'étape 5.

pour les utiliser à l'etape 5. 01B 01A L H Desserrer OU

Pièces et matériel fournis pour l'étape 2 (Optionnel)

Support d'extension x 4
02

Boulon (X4)
M6 x 12mm

M6 Écrou (X4)

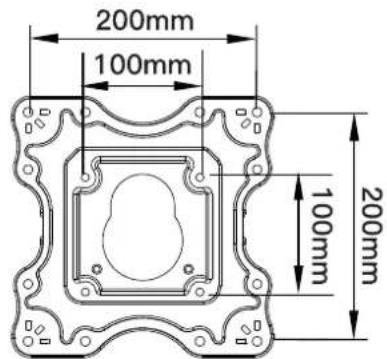

Étape 2 Choisissez la combinaison qui correspond à votre schéma de trous VESA

Option A Pas besoin de fixer les supports d'extension [02] au plaque frontale [01A].

Pour le modèle de trou VESA:

4x4 po / 100x100mm

4x8 po / 100x200mm

8x4 po / 200x100mm

8x8 po / 200x200mm

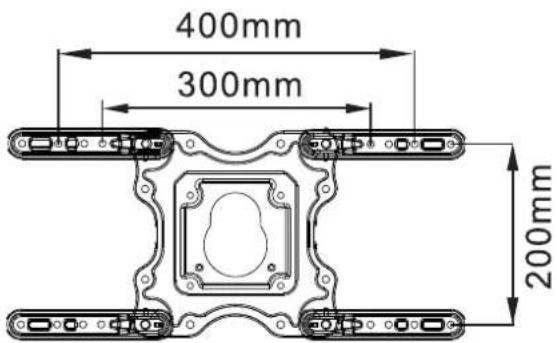

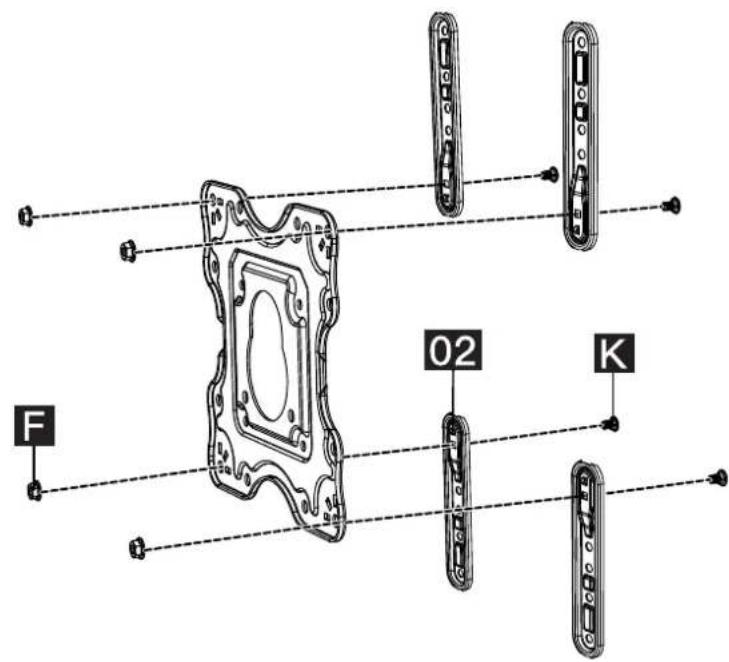

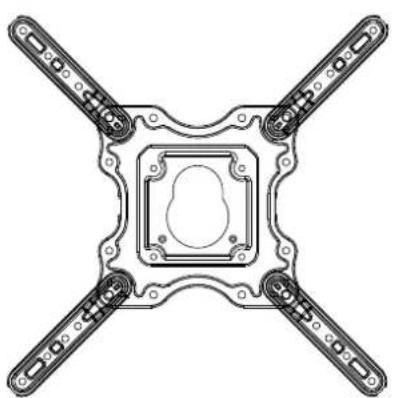

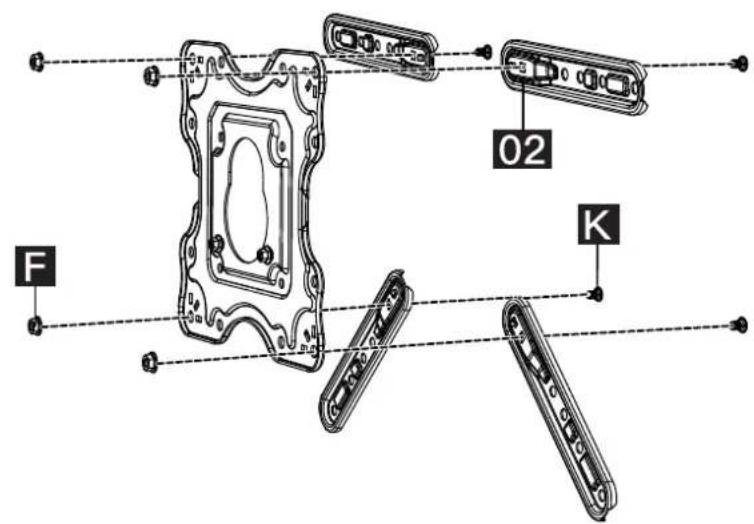

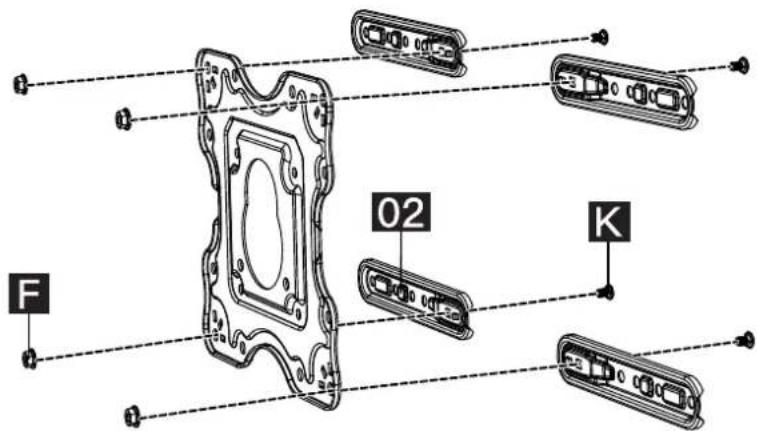

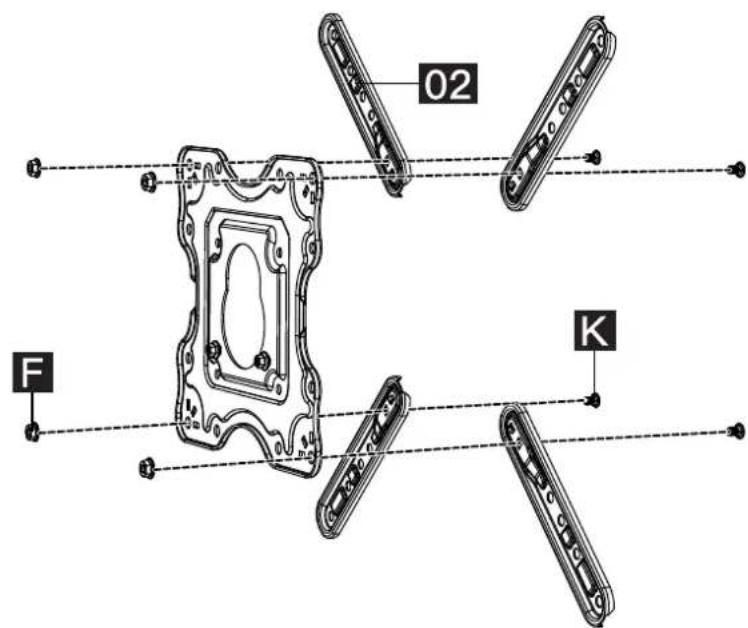

Option B Nécessité de fixer les supports d'extension [02] au plaque frontale [01A]

Si votre Téléviseur a des trous VESA qui nécessitent des supports d'extension. Veuillez noter que la petite bosse en relief sur le support d'extension doit être alignée avec le trou rectangle sur la plaque frontale.

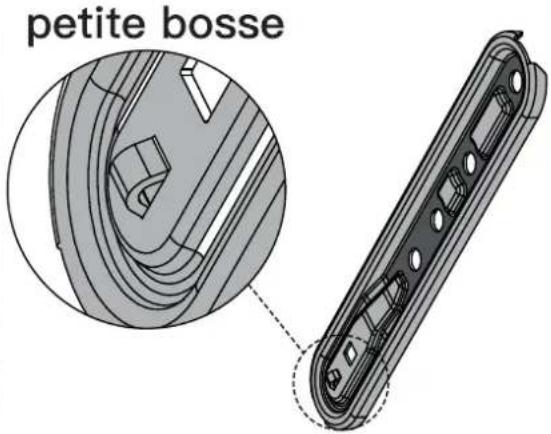

petite bosse

Pour le modèle de trou VESA:

16 x 8 po (400 x 200mm)

12 x 8 po (300 x 200mm)

F 02 K

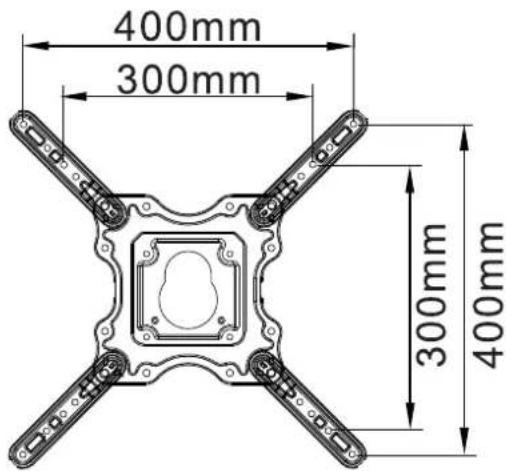

Pour le modèle de trou VESA:

16 x 16 po (400 x 400mm)

12 x 12 po (300 x 300mm)

02 F K

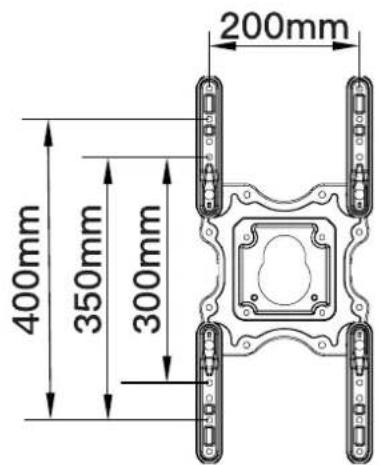

Pour le modèle de trou VESA:

8 x 16 po (200 x 400mm)

8 x 14 po (200 x 350mm)

8 x 8 po (200 x 200mm)

F 02 K

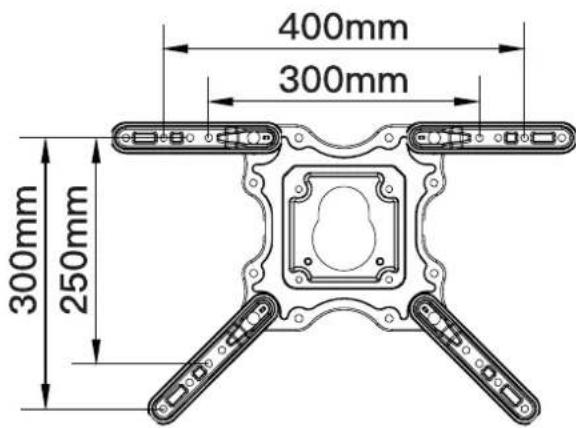

Pour le modèle de trou VESA:

16 x 12 po (400 x 300mm)

12 x 10 po (300 x 250mm)

02 F K

Pièces et matériel fournis pour l'étape 3

REMARQUE: Les rondelles, les entretoises et les boulons sont représentés en taille réelle. (le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.)

Rondelles

M4/M5
[B1] ×4

M6/M8
[B2] ×4

Entretoises [Si nécessaire]

L2.5mm
[F1] ×8

L10mm
[F2] ×4

L22mm
[F3] x4

REMARQUE: les boulons sont représentés en taille réelle.

Boulons pour Téléviseur

(une seule taille de boulon convient à votre Téléviseur)

M4

M4x12mm
[C1] x4

Étape 3 Fixez les plaque frontale [01A] sur le TV

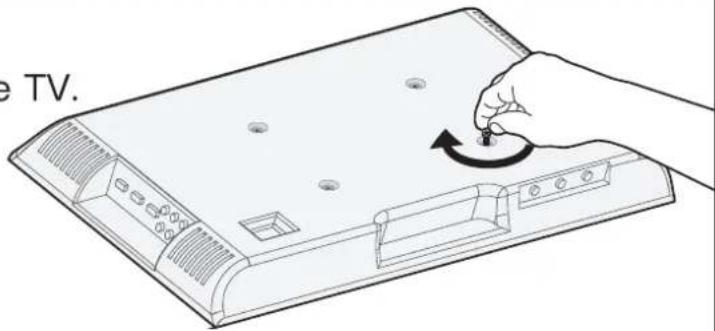

Sélectionnez les Boulons de TV

Une seule taille de boulon convient à votre TV.

M4

M6

M8

REMARQUE: Ne serrez pas trop les boulons de TV pour ne pas l'endommager.

Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

- Trop court, le TV ne sera pas maintenu.

- Trop long, le TV sera endommagé.

VEUILLEZ NOTER: lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du TV, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Les pièces nécessaires si vous avez un TV tel qu'indiqué ci-après

TV incurvée Voir option B Bosse Voir option C Câbles Voir Option D Trous encastrés Voir Option E

Entretoises

C1+C1

C1+C2

C1+C1+C2

C1+C3

C1+C1+C3

C2+C3

C1+C2+C3

C1+C1+C2+C3

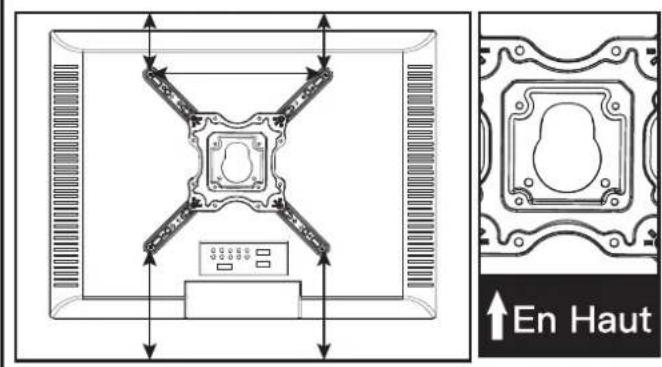

En Haut

▲ATTENTION: assurez-vous que le plateau [01A] ou plateau avec supports d'extension [02] est centré moyennement sur votre TV et bien fixé sur place.

AVEUILLEZ NOTER: les emplacements des trous des boulon sur votre TV peuvent varier en fonction du modèle du fabricant du TV. Nous représentons seulement les emplacements possibles des trous des vis.

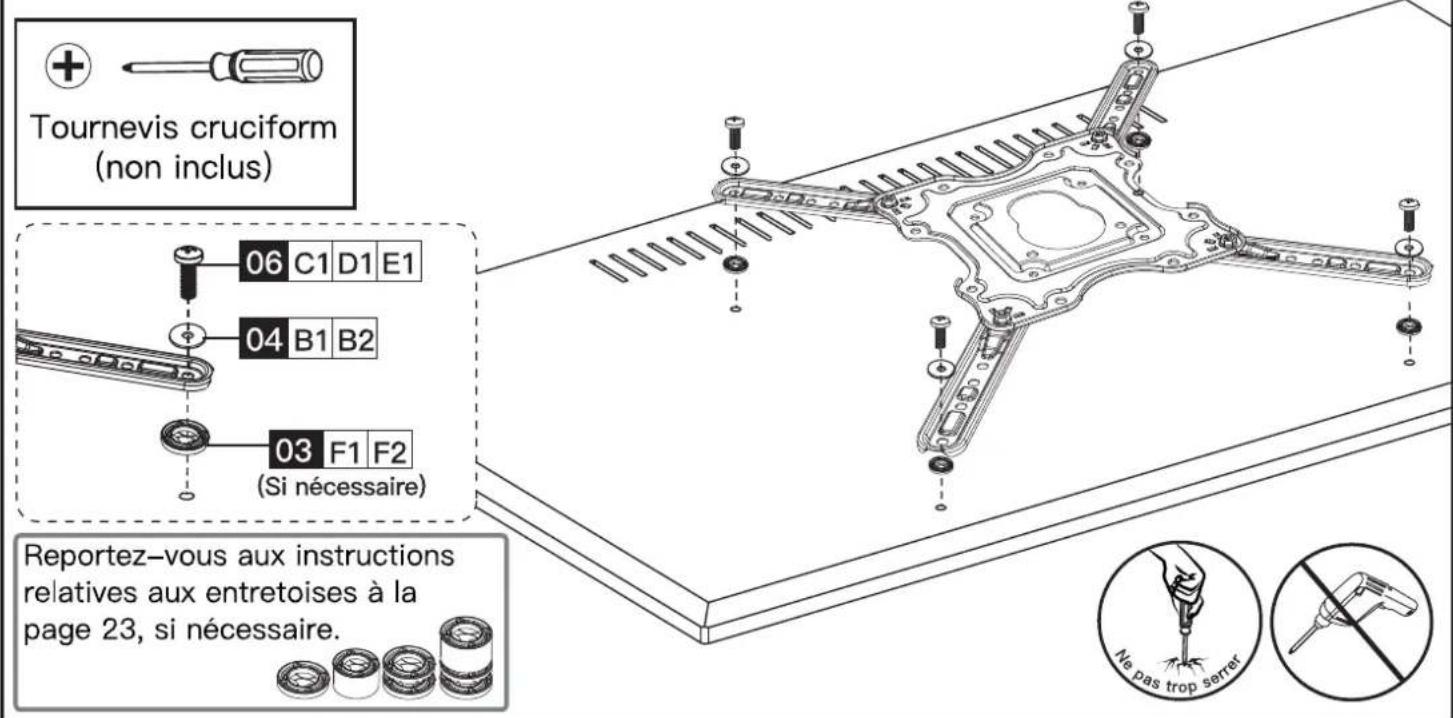

Option A (pour les TV à dos plat)

Tournevis cruciform (non inclus) 06 C1 D1 E1 04 B1 B2 03 F1 F2 (Si nécessaire) Reportez-vous aux instructions relatives aux entretoises à la page 23, si nécessaire. Ne pas trop semer

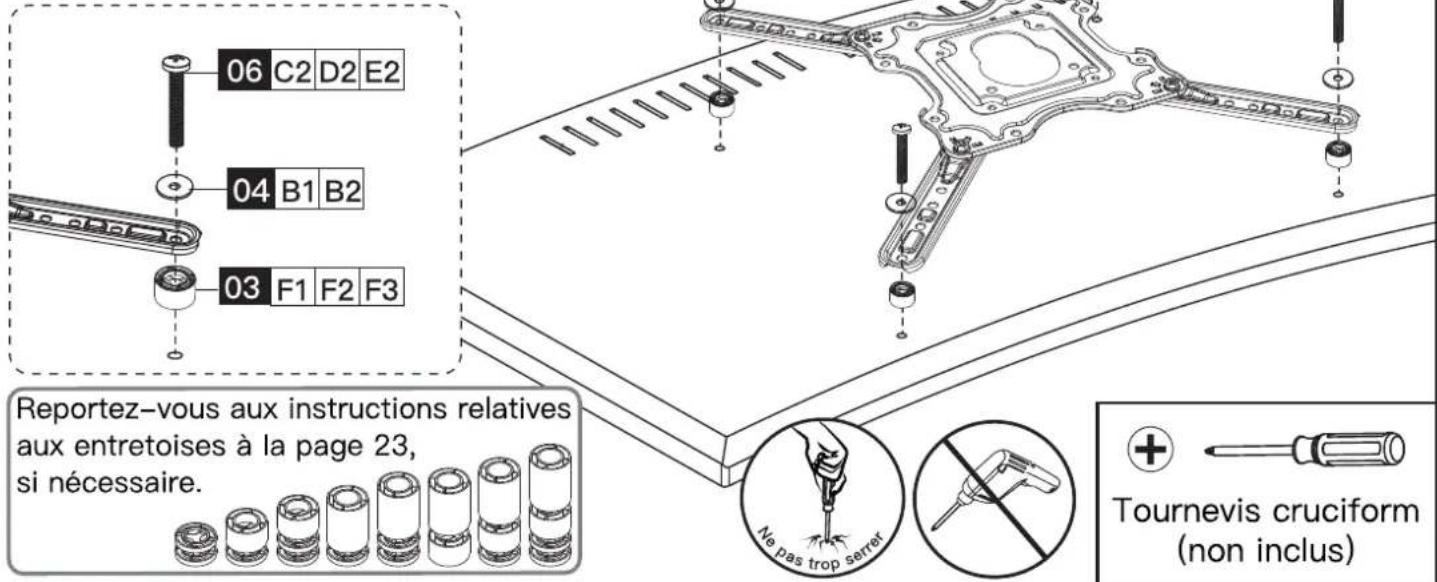

Option B (pour un téléviseur à dos arrondi)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du TV n'interfère avec la plaque de montage.

06 C2 D2 E2 04 B1 B2 03 F1 F2 F3 Reportez-vous aux instructions relatives aux entretoises à la page 23, si nécessaire. Ne pas trop serrer Tournevis cruciform (non inclus)

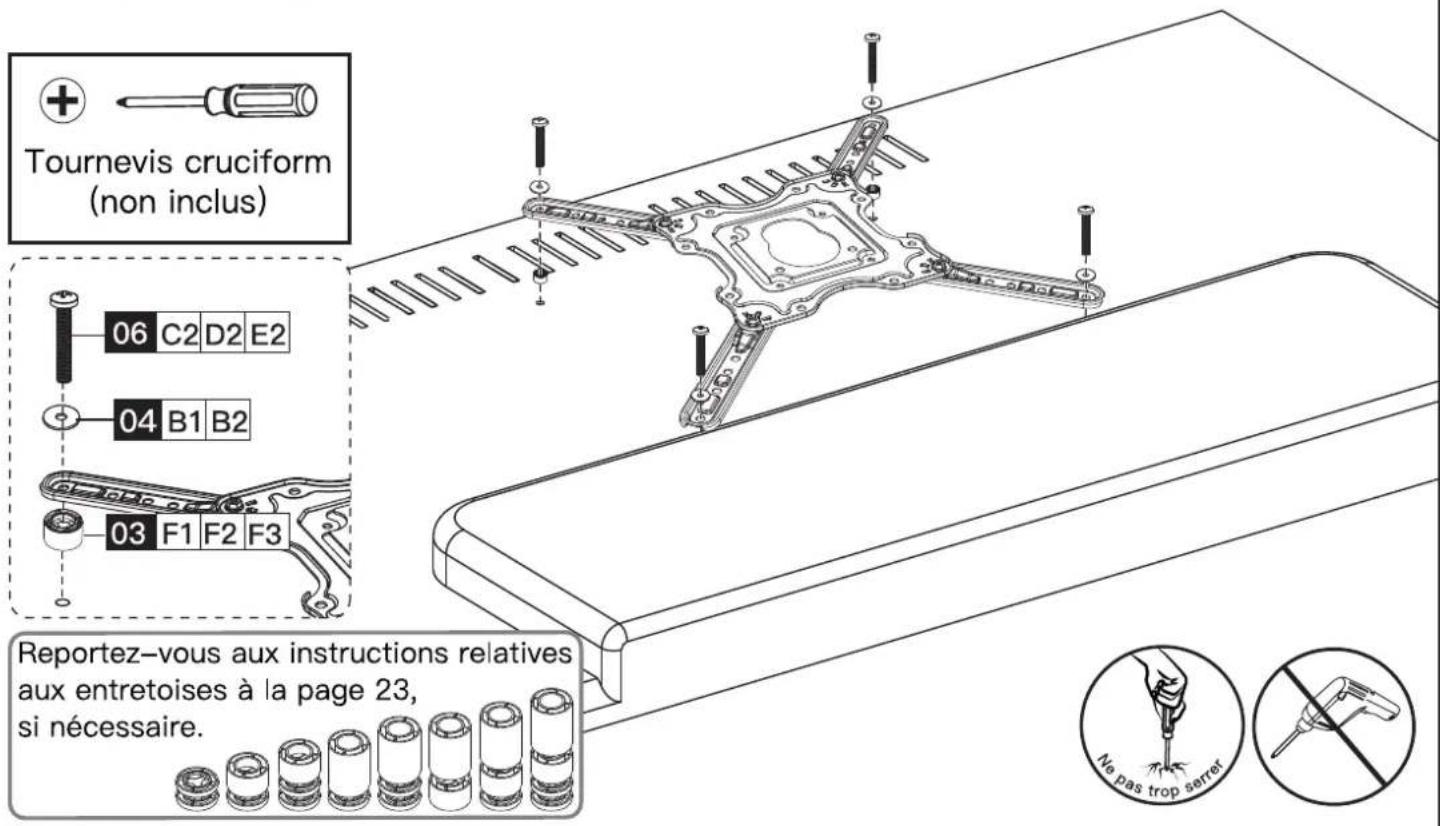

Option C (pour les TV avec une "bosse")

Pour éviter les interférences entre les câbles, utilisez des entretoises [03] pour créer un espace supplémentaire entre le Téléviseur et la plaque frontale.

Tournevis cruciform (non inclus) 06 C2 D2 E2 04 B1 B2 03 F1 F2 F3 Reportez-vous aux instructions relatives aux entretoises à la page 23, si nécessaire. No pas trop serrer

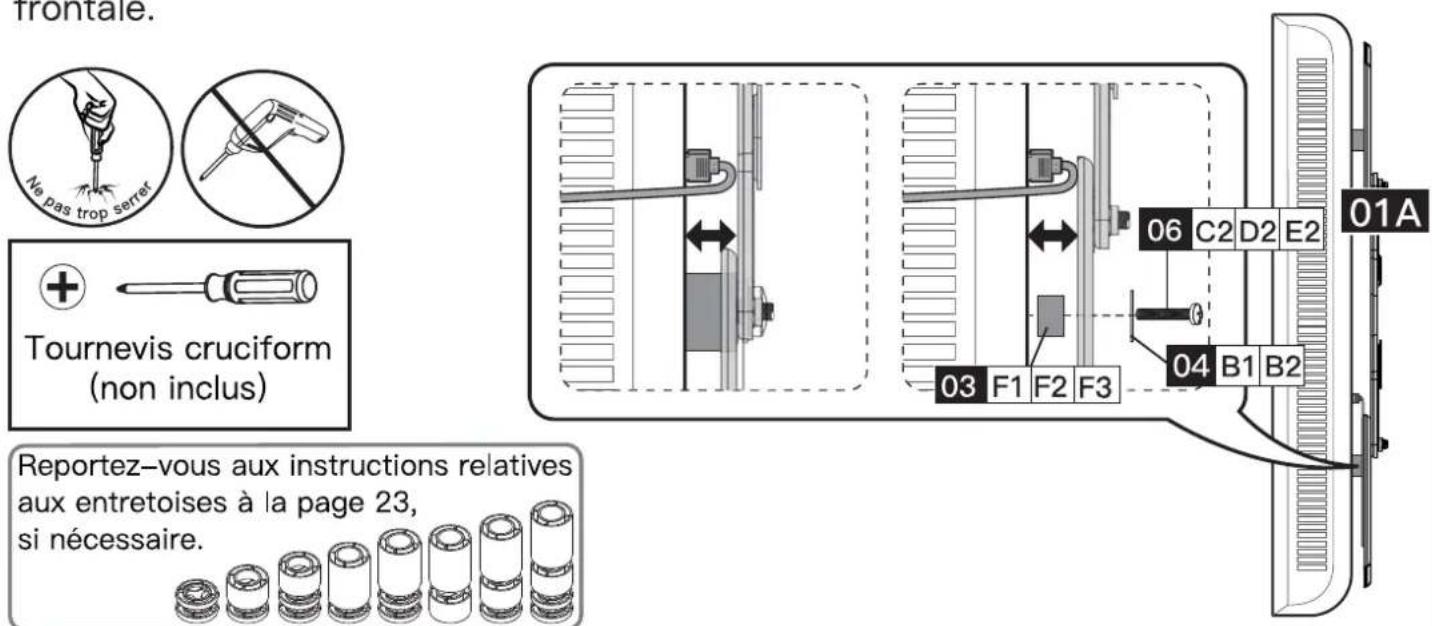

Option D (pour l'interférence des câbles)

Pour éviter les interférences entre les câbles, utilisez des entretoises [03] pour créer un espace supplémentaire entre le Téléviseur et la plaque frontale.

frontale. No pas trop serrer Tournevis cruciform (non inclus) Reportez-vous aux instructions relatives aux entretoises à la page 23, si nécessaire. 01A 06 C2 D2 E2 03 F1 F2 F3 04 B1 B2

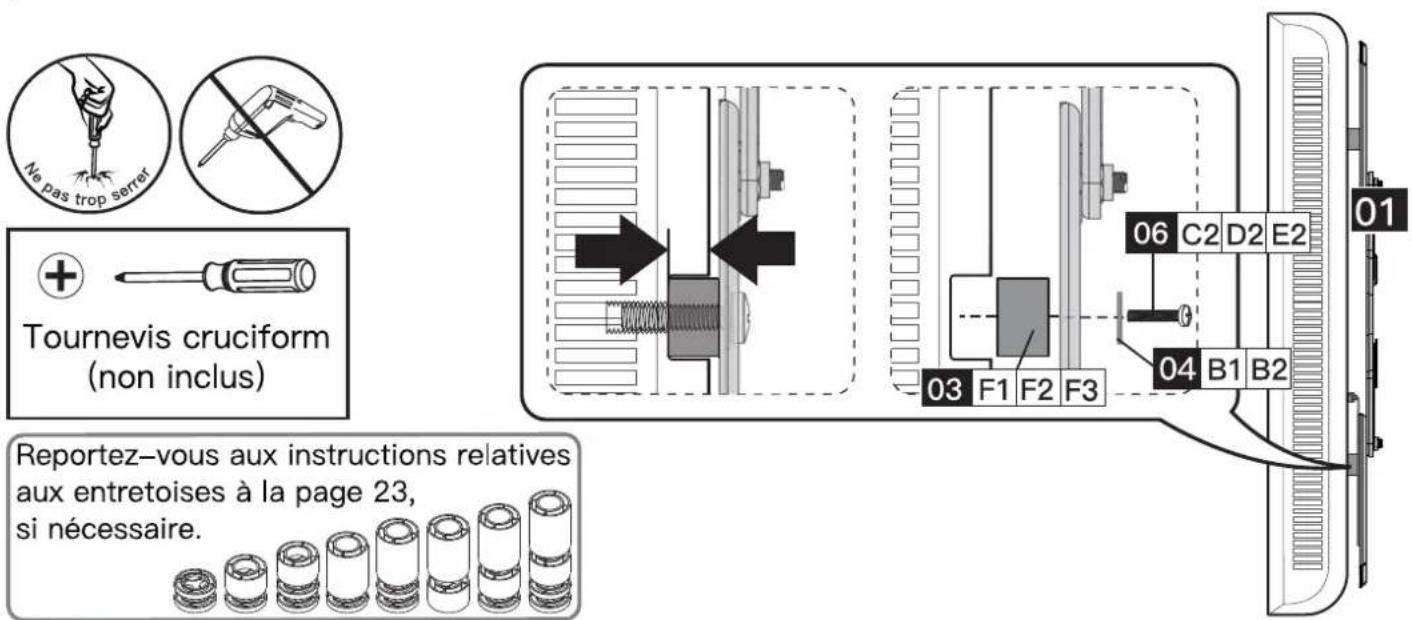

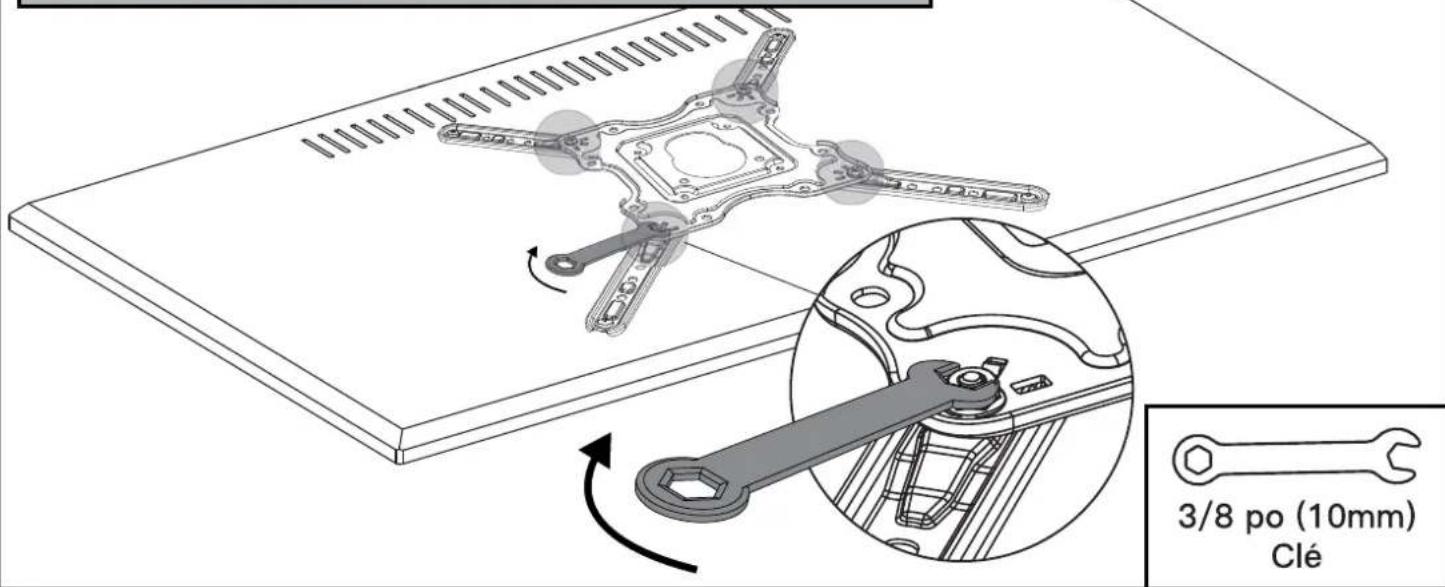

Option E (pour les trous encastrés)

L'entretoise doit remplir les trous en retrait à l'arrière du TV afin que les supports TV soient aussi proches que possible du TV.

Tournevis cruciform (non inclus)

Reportez-vous aux instructions relatives aux entretoises à la page 23, si nécessaire.

⚠Lorsque vous avez fini de fixer les boulons TV dans le téléviseur, n'oubliez pas de serrer les écrous [F] à l'aide d'une clé à douille.

3/8 po (10mm) Clé

Pièces et matériel fournis pour l'étape 4

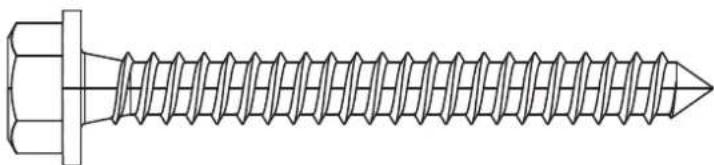

REMARQUE: Le tire-fond est représenté en taille réelle.

A1

x4

Tire-fond

1/4 × 2 3/4 po

Cet ancrage est destiné aux murs en béton UNIQUEMENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Modèle de plaque murale

05 x1

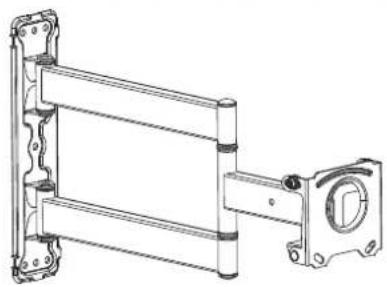

Étape 4 Fixation de l'Assemblage de bras / Plaque murale [01B] au mur

Pour l'installation de montants en bois, suivre l'ÉTAPE 4A Pour l'installation de béton, suivre l'ÉTAPE 4B

Étape 4A Option montants en bois

!AVERTISSEMENT:

• N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
• Évitez les blessures corporelles ou les dommages matériels potentiels! NE SERREZ PAS

trop les tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre la plaque murale.

- NE PAS UTILISER D'ANCRAGE POUR CETTE ÉTAPE.

- Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.

● Taille nominale des montants en bois: commun 2 x 4 po (51 x 102 mm).

- Le centre des montants doit être vérifié.

Ancre de mur

A2

4A-1

OU

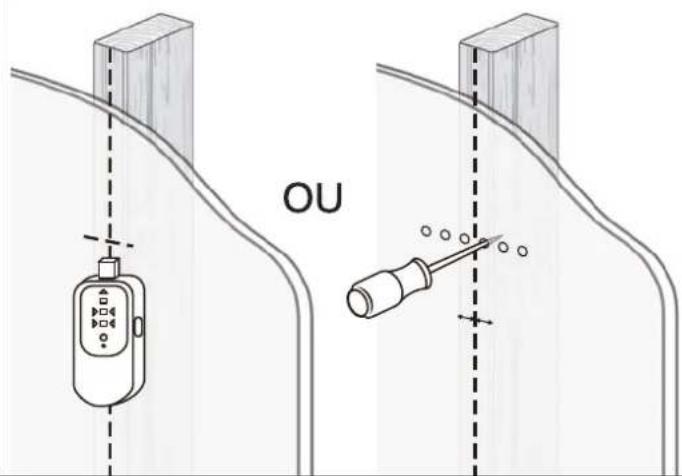

Utilisez un détecteur de montants (non inclus) pour localiser les montants en bois ou utilisez une alène (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

Ailette (Non Inclus)

Détecteur de goujons (Non Inclus)

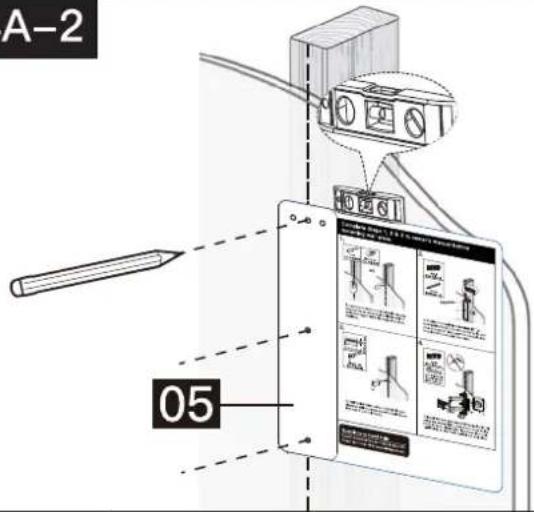

4A-2

A-2 05

Positionnez le modèle de plaque murale [05] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [05] et marquez les trous.

Niveau (Non Inclus)

Crayon (Non Inclus)

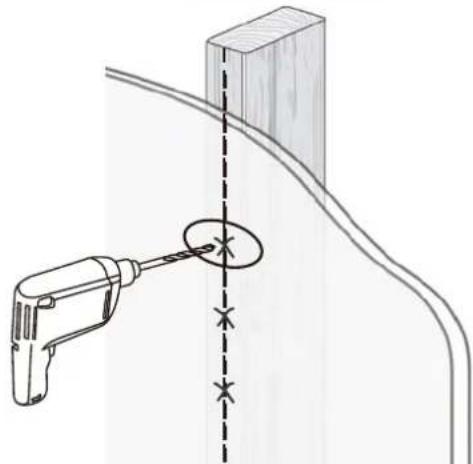

4A-3

Percez 3 trous pilotes à l'aide d'un foret de 5/32 po (4 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 po (70 mm).

Perceuse électrique (Non Inclus)

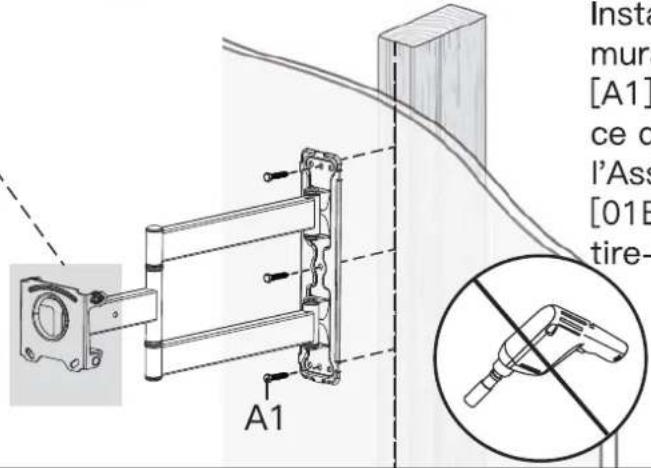

4A-4

REMARQUE: N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Le trou incurvé est orienté vers le haut

Insta mura [A1] ce o l'Ass [01E tire- A1

Installez l'Assemblage de bras / Plaque murale [01B] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] jusqu'à ce qu'ils soient fermement tirés contre l'Assemblage de bras / Plaque murale [01B]. NE SERREZ PAS trop les tire-fonds [A1].

7/16 po (11mm) Clé à douille de (Non Inclus)

Étape 4B Option de mur en béton massif

▲ AVERTISSEMENT:

• N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
• Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale.
• Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
• Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
  ● L'épaisseur du mur en béton doit dépasser 5.5 pouce (140 mm).
  A2

Ancre de mur

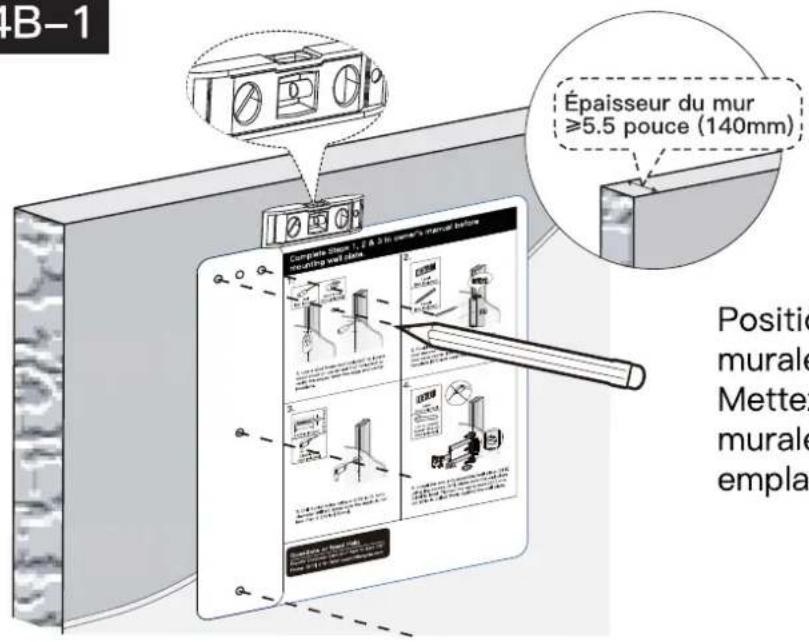

4B-1

B-1 Épaisseur du mur ≥5.5 pouce (140mm) Positive murale Mettez murale empla

Positionnez le modèle de plaque murale [05] à la hauteur souhaitée. Mettez à niveau le modèle de plaque murale [05] et marquez les emplacements des avant-trous.

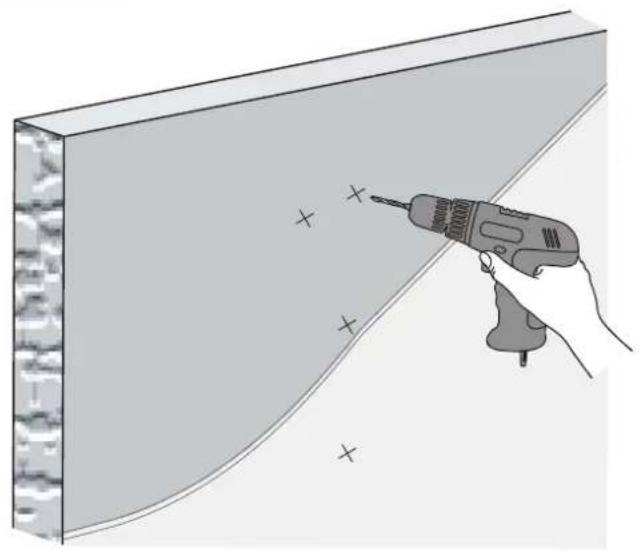

4B-2

Perceuse électrique (Non Inclus)

3 po (75mm) 3/8 po (10mm)

Percez 4 trous pilotes à l'aide d'un foret de 3/8 pouce (10 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 pouce (75 mm).

4B-3

A2

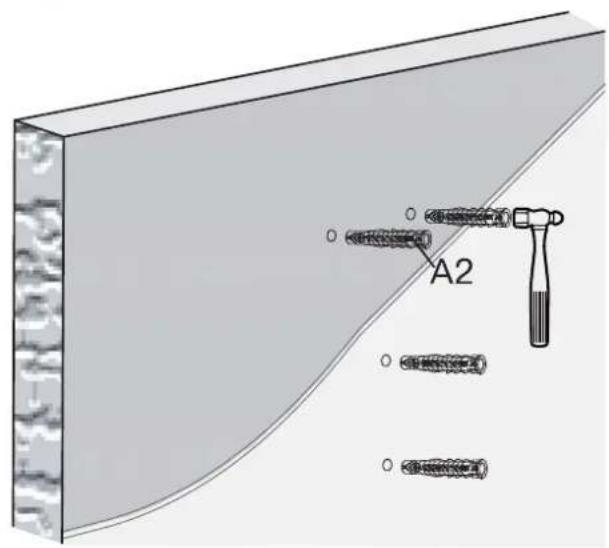

Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

Marteau-piqueur (Non inclus)

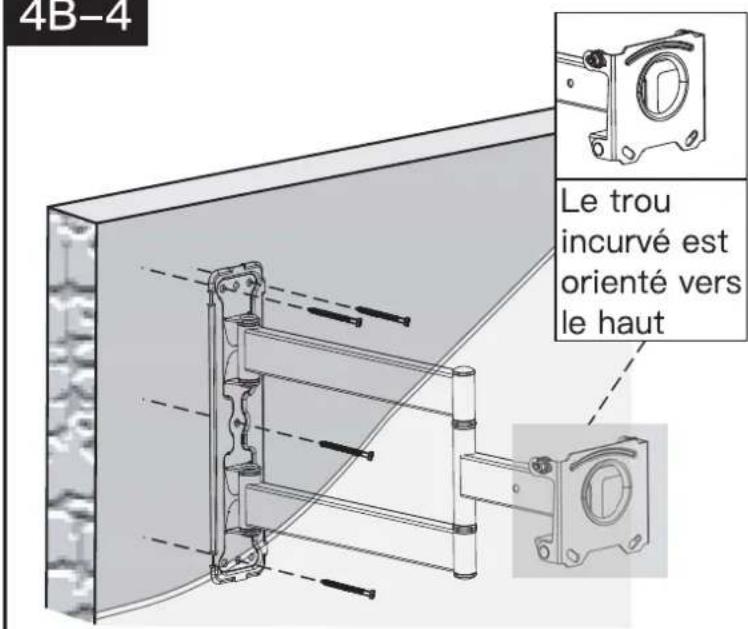

4B-4

4B-4 Le trou incurvé est orienté vers le haut

REMARQUE: N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez la plaque murale [01B] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] et tirez-les fermement contre la plaque murale [01B]. NE SERREZ PAS trop les tire-fonds [A1].

Matériel fourni pour les étapes 5 et 6

3/8 po (10mm) Llave inglesa

H x1

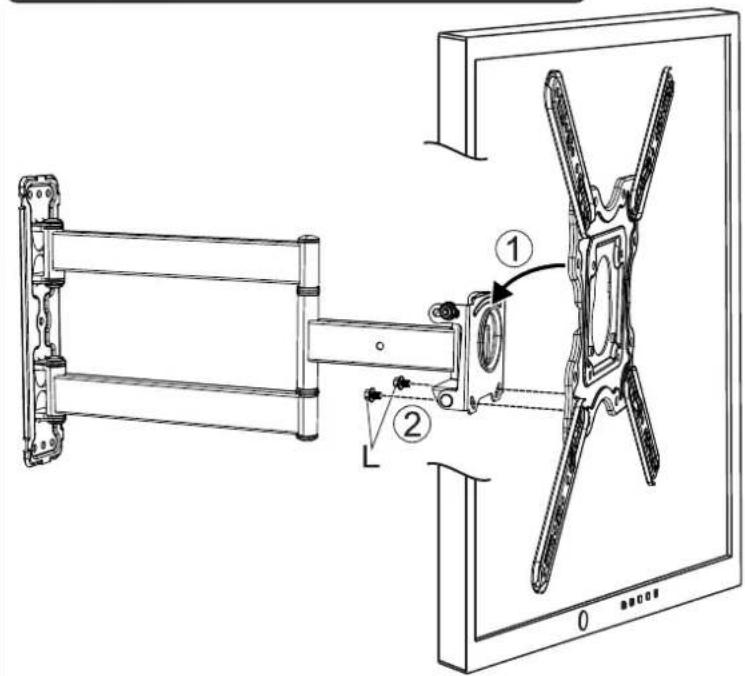

Étape 5 Fixez le Téléviseur à l'assemblage de bras/plaque murale [01B].

Fixez le Téléviseur avec sa plaque frontale sur le assemblage de bras / Plaque murale, puis serrez les boulons [L] à l'aide de la clé [H] ou du tournevis (non fourni) pour fixer le Téléviseur sur le assemblage de bras / Plaque murale.

Tournevis cruciform (non inclus)

vous aurez peut-être besoin d'aide pour cette étape.

1. Desserrez un peu les deux boulons de mise à niveau [L] à l'arrière de l'assemblage de bras/Plaque murale.
2. Mettez votre téléviseur à niveau.
3. Resserrer les deux boulons de mise à niveau [L] pour maintenir le Téléviseur en place.

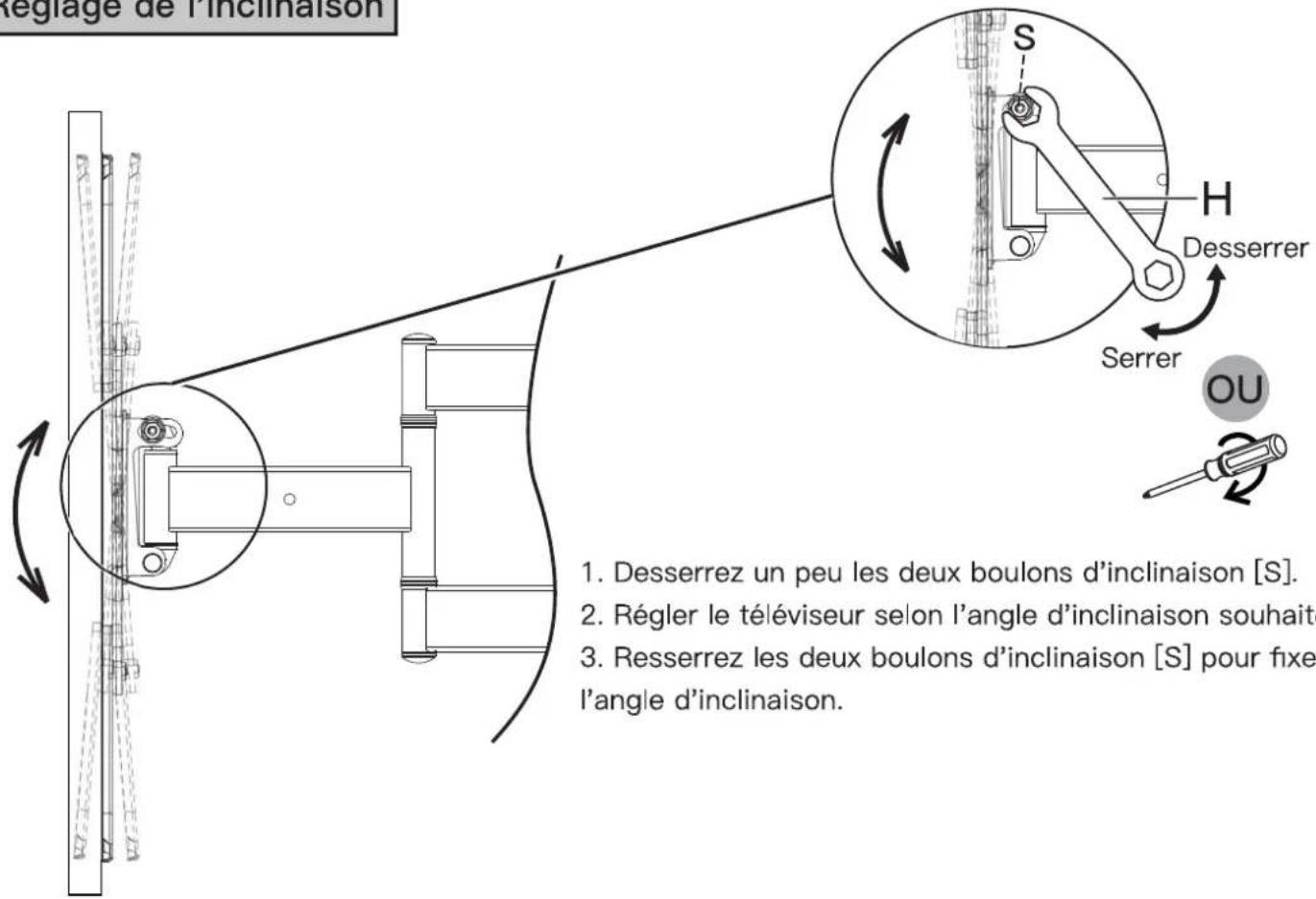

Réglage de l'inclinaison

Réglage de l'inclinaison S H Desserrer Serrer OU 1. Desserrez un peu les deux boulons d'inclinaison [S]. 2. Régler le téléviseur selon l'angle d'inclinaison souhaité 3. Resserrez les deux boulons d'inclinaison [S] pour fixe l'angle d'inclinaison.

1. Desserrez un peu les deux boulons d'inclinaison [S].
2. Régler le téléviseur selon l'angle d'inclinaison souhaité.
3. Resserrez les deux boulons d'inclinaison [S] pour fixer l'angle d'inclinaison.
