Mic Splitter - Équipement audio SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type	Séparateur micro passif 3 voies
Application	Pour sources micro de 150 Ω et charges de préampli micro de 2,5 kΩ
Réponse en fréquence	20 Hz – 20 kHz ±0,5 dB
Impédance d'entrée	833 Ω (Micro), 6,6 kΩ (Ligne)
Impédance de sortie	127 Ω
Gain	-1,4 dB typique
Transformateur	Isolement passif conçu par Samson
Contrôles	Commutateurs de levée de masse (×2), bouton-poussoir Mic/Line
Connecteurs	Entrée combo XLR / Jack 6,35 mm TRS, 3 sorties XLR (2 isolées, 1 directe)
Alimentation	Passive (aucune alimentation externe requise)
Construction	Châssis en acier de calibre 14
Dimensions (L × H × P)	127 × 86 × 49,6 mm (5" × 3,38" × 1,95")
Poids	680 g (1,5 lb)
Fonctions principales	Distribution de signal audio, isolation galvanique par transformateur, élimination des boucles de masse
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter l'humidité et les produits abrasifs.
Sécurité	Utiliser dans un environnement sec et à l'abri des chocs. Débrancher avant tout nettoyage.
Pièces détachées et réparabilité	Appareil passif sans pièces détachables. En cas de panne, contacter le service après-vente Samson.
Marque et modèle	Samson Mic Splitter
Catégorie	Équipement audio

FOIRE AUX QUESTIONS - Mic Splitter SAMSON

Comment connecter le Mic Splitter à un microphone et à une table de mixage ?

Connectez votre microphone à l'entrée combo (XLR ou Jack 6,35 mm). Ajustez le bouton-poussoir Mic/Line sur la position Mic. Branchez la sortie directe (XLR) à l'entrée de votre table de mixage principale. Si nécessaire, activez l'alimentation fantôme +48 V sur la table de mixage pour les micros à condensateur.

À quoi servent les sorties isolées ?

Les sorties isolées (1 et 2) sont équipées de transformateurs d'isolement qui évitent les boucles de masse et les ronflements. Elles permettent de distribuer le signal vers des consoles de monitoring, des enregistreurs ou des systèmes de diffusion sans interférence.

Quand utiliser les commutateurs de levée de masse ?

Utilisez les commutateurs Ground Lift lorsque vous entendez des ronflements ou bruits parasites. En les activant, vous coupez la connexion de masse entre l'entrée et la sortie isolée, ce qui élimine les boucles de masse dans les configurations complexes.

Puis-je utiliser une source de niveau ligne ?

Oui, connectez votre source ligne (synthétiseur, boîte à rythmes, etc.) à l'entrée combo via un câble Jack 6,35 mm. Réglez le bouton-poussoir Mic/Line sur Line pour adapter l'impédance et le gain.

Le Mic Splitter nécessite-t-il une alimentation ?

Non, le Mic Splitter est un appareil passif. Il ne nécessite aucune alimentation externe. Les transformateurs d'isolement fonctionnent sans électricité, ce qui le rend fiable et facile à utiliser.

Quelle est la différence entre la sortie directe et les sorties isolées ?

La sortie directe transmet le signal sans modification et peut fournir l'alimentation fantôme +48 V au microphone. Les sorties isolées sont isolées galvaniquement par transformateur, ce qui empêche les boucles de masse mais ne transmet pas l'alimentation fantôme.

Comment éviter les boucles de masse avec le Mic Splitter ?

Pour éviter les boucles de masse, assurez-vous que tous les équipements connectés sont branchés sur le même circuit électrique si possible. Utilisez les commutateurs Ground Lift sur les sorties isolées pour rompre la boucle. Évitez de faire passer les câbles audio près de câbles d'alimentation.

Quels types de câbles sont recommandés ?

Utilisez des câbles XLR ou Jack 6,35 mm TRS de bonne qualité, symétriques de préférence. Pour les entrées micro, un câble XLR est recommandé. Assurez-vous que les câbles sont en bon état pour éviter les parasites.

Le Mic Splitter est-il compatible avec les microphones à condensateur nécessitant une alimentation fantôme ?

Oui, à condition de brancher le microphone à l'entrée combo et la sortie directe vers une console ou interface qui fournit du +48 V. L'alimentation fantôme n'est pas transmise aux sorties isolées.

Comment nettoyer et entretenir l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. N'utilisez jamais de liquides, aérosols ou produits abrasifs. Rangez l'appareil dans un endroit sec à l'abri de la poussière.

MODE D'EMPLOI Mic Splitter SAMSON

Si vous souhaitez vous débarrasser de ce produit, ne le jetez pas avec les déchets ménagers. Il existe un système de collecte séparé pour les produits électroniques usagés, conformément à la législation en vigueur, qui exige un traitement, une récupération et un recyclage appropriés.

Les ménages privés des 27 États membres de l'UE, ainsi qu'en Suisse et en Norvège, peuvent retourner leurs produits électroniques usagés gratuitement dans des centres de collecte désignés ou chez un détaillant (lors de l'achat d'un produit similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter vos autorités locales afin de connaître la méthode d'élimination appropriée.

En procédant ainsi, vous garantissez que votre produit usagé sera correctement traité, récupéré et recyclé, évitant ainsi tout effet négatif potentiel sur l'environnement et la santé humaine.

©2025 Samson. Toutes les descriptions et spécifications sont sujettes à modification.

Le Samson Mic Splitter est un duplicateur passif de signal audio conçu pour une utilisation en studio comme en concert. Avec une entrée combo XLR/Jack 6,35 mm TRS et trois sorties XLR (une directe et deux isolées par transformateur), il offre une solution fiable pour distribuer un signal micro ou ligne vers plusieurs destinations — comme les mixeurs façade, retours de scène ou interfaces d'enregistrement.

Les commutateurs de levée de masse sur les canaux d'entrée et de sortie isolée assurent un signal aussi propre que possible, même dans des environnements sujets aux interférences ou aux ronflements.

Logé dans un châssis en acier de calibre 14, le Mic Splitter assure des performances fiables sur scène ou en studio, dans le cadre de la gamme robuste S-Max de Samson.

Détails des Connecteurs

DIRECT OUTPUT MIC/LINE INPUT 12

OUTPUT 1 OUTPUT 2

MIC LINE GND 1 GND 2 UFT 1 UFT 2

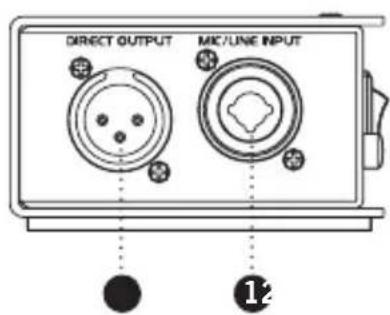

1. ENTRÉE COMBO – Entrée XLR / Jack 6,35 mm TRS pour signaux micro ou ligne.
2. SORTIE DIRECTE – Sortie XLR directe pour envoyer un signal non modifié vers une destination principale et fournir une alimentation fantôme +48 V au microphone.

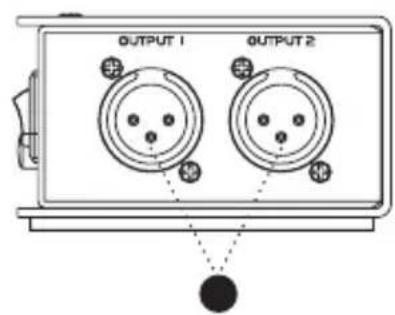

3. SORTIE ISOLÉE 1 / SORTIE ISOLÉE 2 – Sorties XLR isolées par transformateur pour connecter des mixeurs, moniteurs ou systèmes de diffusion supplémentaires.

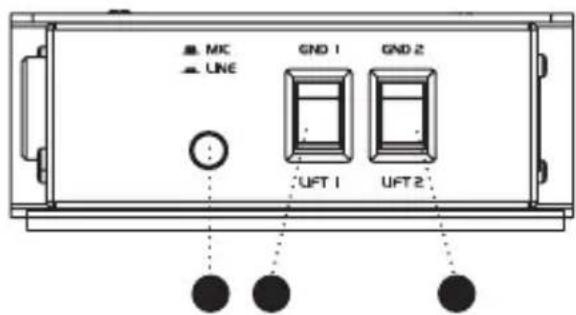

4. LEVÉE DE MASSE 1 (SORTIE 1) – Permet d'isoler la masse de la sortie isolée 1 pour réduire le bruit dans les configurations complexes.
5. LEVÉE DE MASSE 2 (SORTIE 2) – Permet d'isoler la masse de la sortie isolée 2 pour réduire le bruit dans les configurations complexes.
6. BOUTON-POUSSOIR MIC/LINE – Permet de basculer l'entrée entre niveau micro et niveau ligne.

Configuration

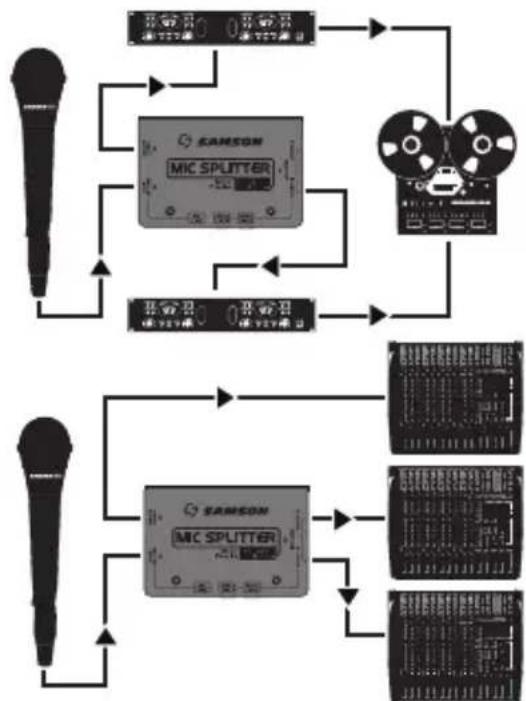

Le Mic Splitter est utile dans une variété de configurations — de la duplication de microphone à la distribution audio pour des événements en direct ou des installations de diffusion. Voici un scénario d'utilisation typique:

• Assurez-vous que tous les réglages de volume des équipements connectés sont au minimum avant d'effectuer les connexions.
• Connectez votre microphone ou source de niveau ligne à l'ENTRÉE COMBO et réglez le bouton-poussoir MIC/LINE en fonction de la source.
• Connectez la SORTIE DIRECTE à votre mixeur principal ou interface audio, et fournissez une alimentation +48 V si nécessaire.
• Connectez SORTIE ISOLÉE 1 et SORTIE ISOLÉE 2 à des mixeurs supplémentaires, des consoles de monitoring ou des appareils d'enregistrement.
• Utilisez les interrupteurs GROUND LIFT si vous entendez des bruits ou ronflements causés par des problèmes de masse.
• Augmentez lentement le volume de vos équipements connectés.

Polyvalence par Conception

Le Mic Splitter accepte les connexions XLR ou Jack 6,35 mm TRS via son entrée combo, le rendant compatible avec les microphones, instruments ou appareils de niveau ligne. À partir d'une seule source, vous pouvez envoyer un signal direct vers un mixeur ou système de retour, tout en dirigeant des signaux isolés vers d'autres équipements, sans alimentation requise. Que vous mettiez en place un monitoring de scène ou une diffusion à partir d'une seule source, le Mic Splitter offre une flexibilité plug-and-play.

Transmission de Signal Propre

L'unité comprend des commutateurs de levée de masse dédiés sur les chemins d'entrée et de sortie isolée, contribuant à éliminer les bruits parasites causés par des boucles de masse. La sortie directe maintient un chemin de signal sans modification, tandis que les sorties isolées par transformateur assurent une meilleure protection et une plus grande intégrité du signal.

Durabilité S-Max

Faisant partie de la série S-Max de Samson, le Mic Splitter est logé dans un boîtier en acier de calibre 14, suffisamment robuste pour résister aux exigences de la tournée, des salles de spectacle ou des événements de diffusion. Sa construction robuste et sa conception passive garantissent un fonctionnement durable et sans entretien.

Caractéristiques Techniques

Type Séparateur Micro Passif 3 Voies

Application Pour des sources micro de 150Ω et des charges de préampli micro de 2,5kΩ sur la sortie directe et les deux sorties isolées

Réponse en Fréquence 20Hz – 20kHz ±0.5dB

Impédance d'entrée 833Ω (Mic), 6.6kΩ (Ligne)

Impédance de sortie 127Ω

Gain -1.4dB typique (avec micro 150Ω et préampli 2,5kΩ)

Transformateur Isolation passive conçue sur mesure par Samson

Contrôles Commutateurs de levée de masse (1 et 2), Bouton-Poussoir Mic/Line

Connecteurs Entrée combo XLR / Jack 6,35 mm TRS, 3 sorties XLR (2 isolées, 1 directe)

Construction Châssis en acier de calibre 14

Dimensions 127 × 86 × 49.6 mm ( 5'' × 3.38'' × 1.95'' )

Poids 680 g (1,5 lb)

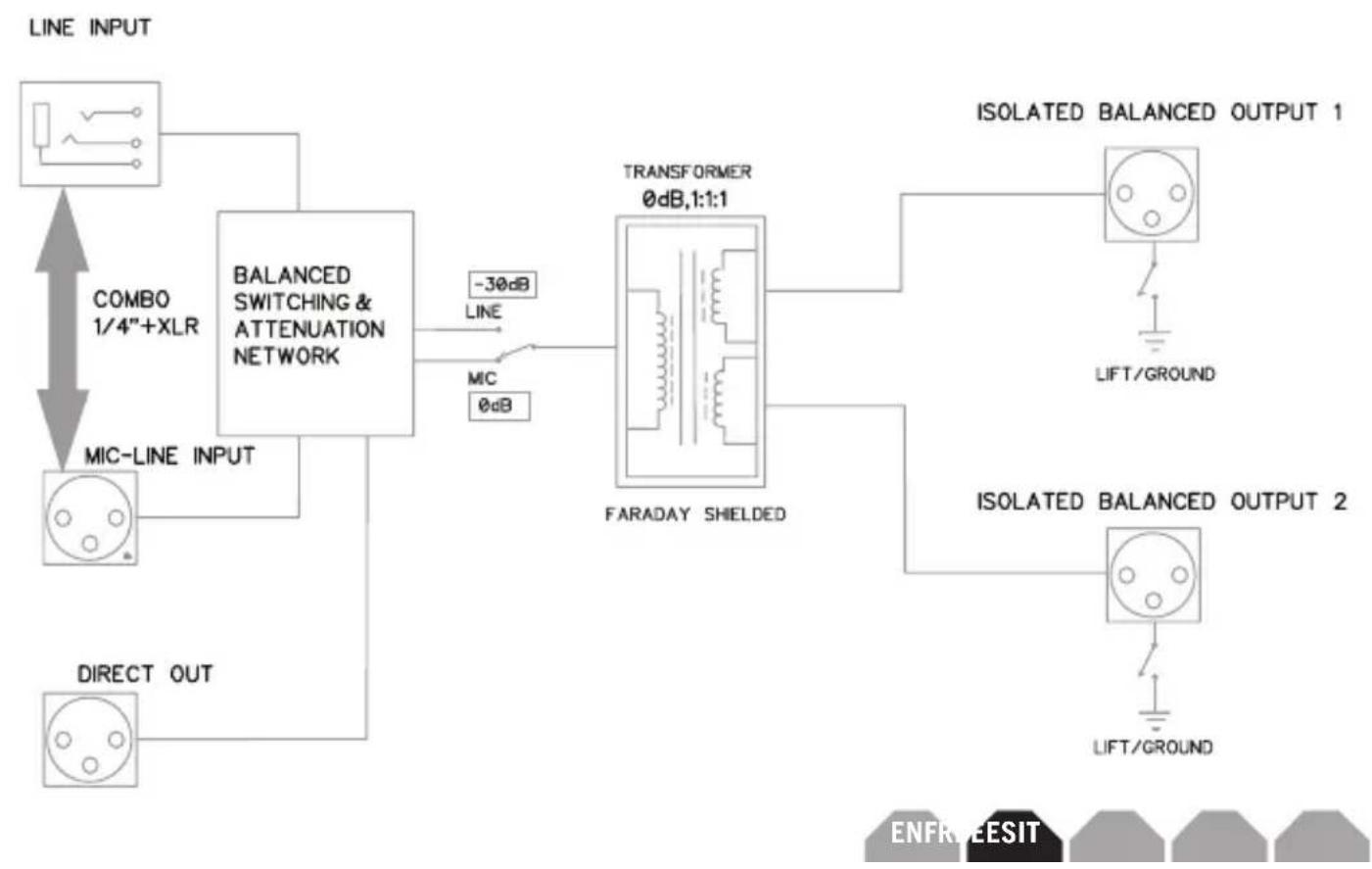

Diagramme en blocs
