| Type de produit | Boîtier direct passif mono |
| Marque | Samson |
| Modèle | MD1 |
| Réponse en fréquence | 18 Hz à 40 kHz ±0,1 dB |
| Entrée maximale | +20 dB à 0,35 % THD |
| Plage dynamique | > 100 dB @ sortie symétrique |
| Plancher de bruit | -117 dB |
| Distorsion harmonique totale | < 0,03 % de 20 Hz à 40 kHz |
| Impédance d'entrée | 400 kΩ |
| Impédance de sortie | 250 Ω ±20 % |
| Transformateur | Samson STL, rapport 15:1 |
| Fonction Ground Lift | Déconnecte la broche XLR 1 (sortie) |
| Connecteurs | Jack 6,35 mm asymétrique (In & Thru), XLR symétrique (sortie) |
| Construction | Bâti en acier de calibre 14 |
| Dimensions (L x l x h) | 127 mm x 86 mm x 49,6 mm (5" x 3,38" x 1,95") |
| Poids | 680 g (1,49 lb) |
| Alimentation | Passif, aucune alimentation externe requise |
| Entretien | Nettoyer avec un chiffon sec et doux |
| Sécurité | Utiliser conformément aux instructions ; ne pas exposer à l'humidité |
| Pièces détachées / Réparabilité | Contacter Samson ou un distributeur agréé pour les réparations |
| Informations générales | Conçu pour les applications live et studio, convertit les signaux asymétriques en symétriques |
FOIRE AUX QUESTIONS - MD1 SAMSON
Questions des utilisateurs sur MD1 SAMSON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Équipement audio au format PDF gratuitement ! Retrouvez votre notice MD1 - SAMSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MD1 de la marque SAMSON.
MODE D'EMPLOI MD1 SAMSON

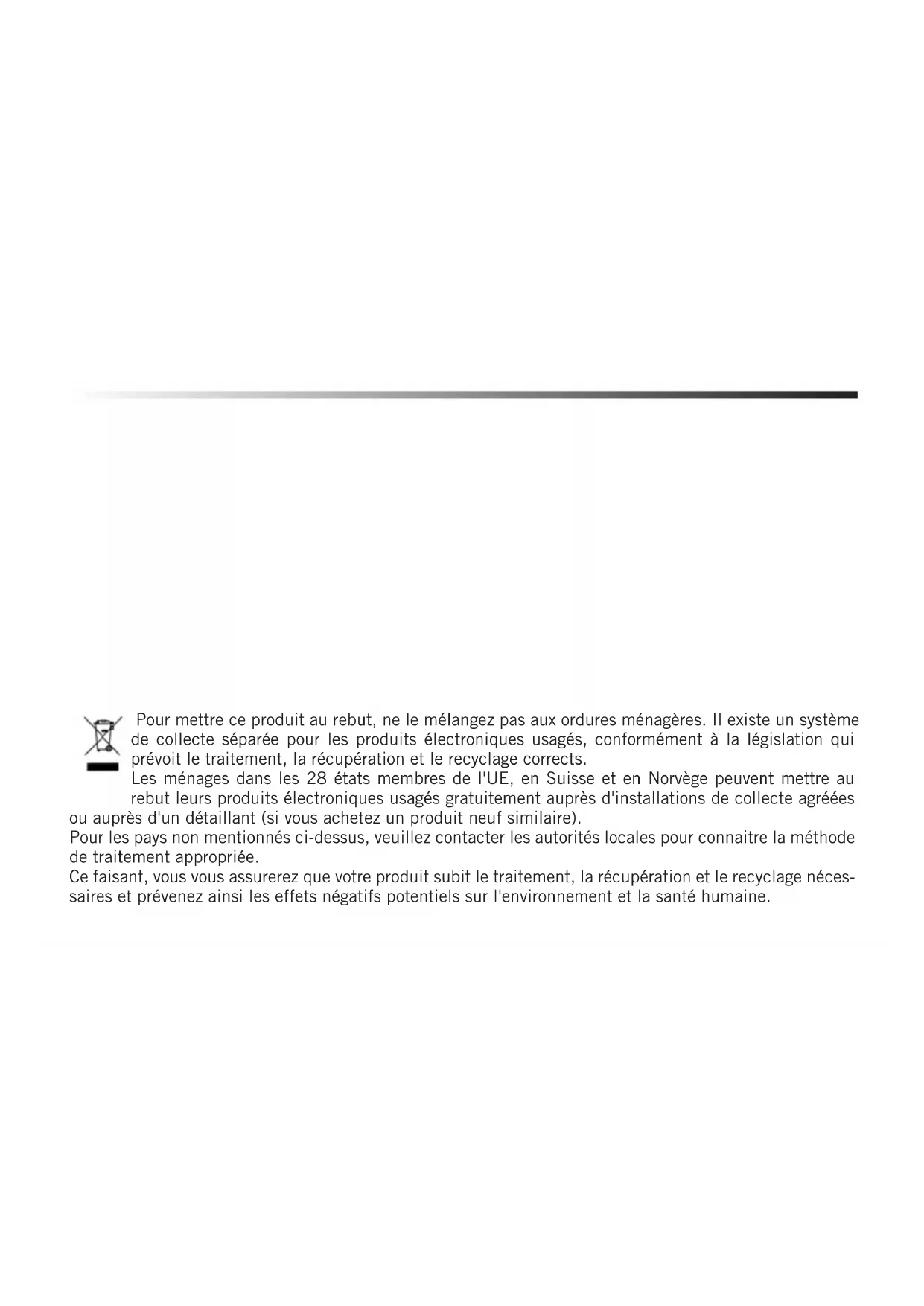

Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects.
Les ménages dans les 28 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).
Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode de traitement appropriée.
Ce faisant, vous vous assurerez que votre produit subit le traitement, la récupération et le recyclage nécessaires et prévenez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.
Introduction
Une boîte d'insertion directe, ou boîte DI, convertit les signaux asymétriques à haute impédance en signaux de basse impédance. Ceci offre la possibilité de passer de longs câbles sans détérioration du signal, en plus de connecter des signaux audio à l'entrée microphone de la console.
Les boîtiers S-Max Direct Samson allient un circuit audio premium à une construction durable et robuste pour fournir des solutions de connexion de signaux de haute qualité pour les applications live et studio. Le Samson MD1 Professionnel Mono Passive Direct Box offre une variété de solutions DI pour les applications audio live et d'enregistrement. Vous pouvez relier toutes sortes de signaux audio comme ceux de boîtes à rythmes, de tables de mixage, de claviers, de guitares, de processeurs de signaux externes.
Un transformateur STLX Samson offre une réponse étendue, à fréquence plane, une distorsion extrêmement faible, et élimine le ronflement et les interférences RF. La sortie MD1 symétrique fournit un signal propre, moins sensible au bruit par rapport à un câble non symétrique, qui permet de faire courir de plus grandes longueurs de câbles. Un autre avantage d'une connexion équilibrée est le mode CMR (Réjection de mode commun), qui prévoit l'annulation de l'interférence (ronflements et bourdonnements), tout en laissant le signal d'origine pure.
Les jacks THRU vous permettent d'exploiter le signal à partir de l'entrée et de transmettre le signal à un ampli ou un retour sans affecter le son d'origine. Ceci peut éviter d'avoir à placer un micro au niveau de l'ampli de guitare, ce qui, dans bien des cas, est préférable d'autant que de plus en plus de groupes utilisent des oreillettes de retour.
Grâce à un entretien et une utilisation corrects, vous profiterez de votre MD1 pendant de nombreuses années. Si votre boîtier DI doit être réparé, vous devez demander un numéro RA (Autorisation de retour : Return Authorization) avant d'expédier votre appareil à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez appeler Samson au numéro 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA avant d'expédier votre appareil. Si vous avez acheté votre boîtier DI en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

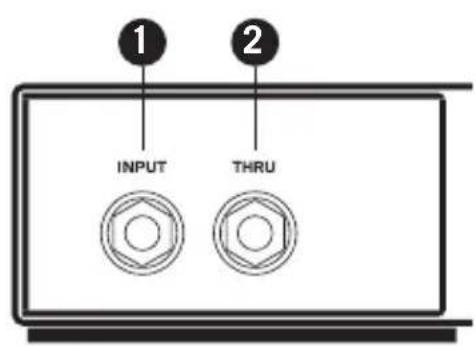

Références
- INPUT - Jack d'entrée 6,35 mm hi-Z pour le branchement à des instruments ou des signaux de niveau de ligne.
- THRU - Sortie 6,35 mm pour faire passer le signal d'entrée grâce à un système d'amplificateur ou de retour de scène.
- GROUND LIFT - Quand il est engagé, la terre d'entrée (broche 1) est débranchée.
- BALANCED OUTPUT - Branchement mâle XLR low-Z.
Réglage

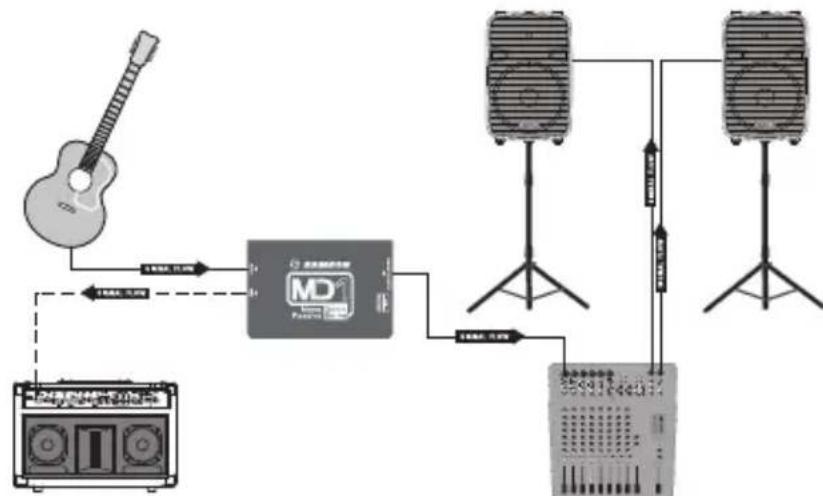

Le MD1 peut être très utile sur scène ou en studio pour connecter des sources audio asymétriques ou des instruments avec micros. En utilisant le MD1, le signal peut être envoyé proprement sur de longues distances tout en bénéficiant d'un faible bruit et du rejet de mode commun fourni par la sortie symétrique de bas niveau. Le diagramme qui suit illustre un branchement typique pour une guitare acoustique connectée à un amplificateur de guitare acoustique et un système de sonorisation.
- Réglez les commandes de volume de votre système audio sur la position arrêt.
- Branchez votre instrument ou toute autre source audio à la prise jack INPUT du MD1.
- Branchez la sortie THRU vers un haut-parleur de retour ou une table de mixage secondaire.
- Branchez la sortie symétrique (BALANCED OUTPUT) à une entrée de microphone de la table de mixage ou tout autre périphérique audio.
- Montez le niveau du système audio au niveau approprié.
- Si vous entendez un ronronnement ou un buzz réglez le commutateur GROUND LIFT en position LIFT.
Spécifications
Type Boîtier direct passif mono
Réponse en fréquence 18 Hz à 40 kHz ±0,1 dB
Entrée maximale +20 dB 0,35 % THD
Plage dynamique > 100 dB @ sortie symétrique
Plancher de bruit -117 dB
Distorsion harmonique totale < 0,03 % de 20 Hz à 40 kHz
Impédance d'entrée 400 kΩ
Sortie impédance 250 Ω ±20 %
Transformateur Samson STL
Rapport du transformateur 15:1
Ground Lift Déconnecte la broche XLR 1 (sortie)
Connecteurs Jack 6,35 mm, asymétrique (In & Thru)
XLR symétriques (sortie)
Construction Bâti en acier de calibre 14
Dimensions 5" x 3.38" x 1.95"
127 mm x 86 mm x 49,6 mm
Poids1.49lb
680 g

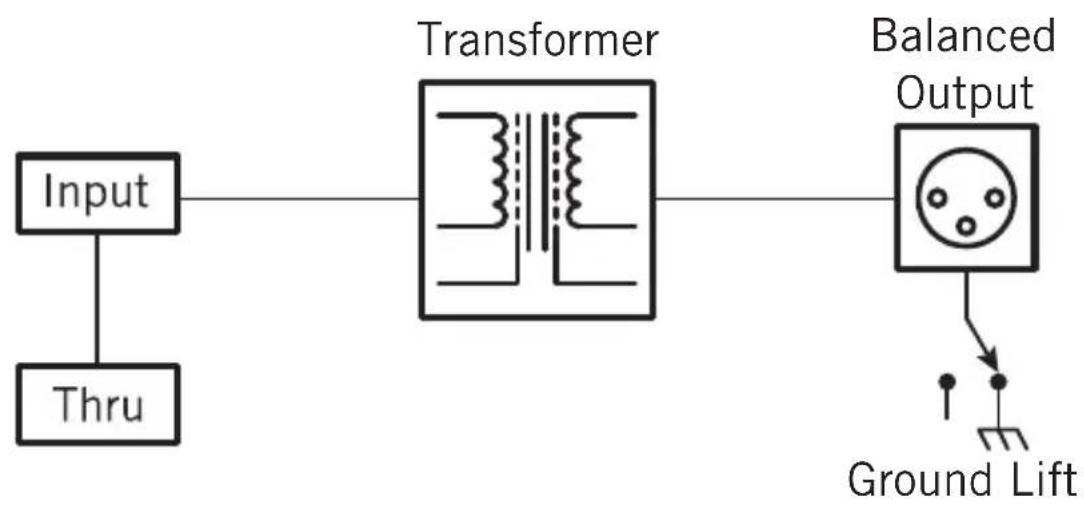

Schéma fonctionnel
