Produkttyp	Passive Mono-DI-Box
Marke	Samson
Modell	MD1
Frequenzgang	18 Hz bis 40 kHz ±0,1 dB
Maximaler Eingangspegel	+20 dB bei 0,35 % THD
Dynamikbereich	> 100 dB @ symmetrischer Ausgang
Rauschboden	-117 dB
Gesamtklirrfaktor	< 0,03 % von 20 Hz bis 40 kHz
Eingangsimpedanz	400 kΩ
Ausgangsimpedanz	250 Ω ±20 %
Transformator	Samson STL, Übersetzung 15:1
Ground-Lift-Funktion	Trennt XLR-Pin 1 (Ausgang)
Anschlüsse	6,35 mm Klinke unsymmetrisch (In & Thru), XLR symmetrisch (Ausgang)
Konstruktion	Gehäuse aus 14er Stahl
Abmessungen (L x B x H)	127 mm x 86 mm x 49,6 mm (5" x 3,38" x 1,95")
Gewicht	680 g (1,49 lb)
Stromversorgung	Passiv, keine externe Stromversorgung erforderlich
Wartung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Gemäß den Anweisungen verwenden; nicht Feuchtigkeit aussetzen
Ersatzteile / Reparierbarkeit	Für Reparaturen wenden Sie sich an Samson oder einen autorisierten Händler
Allgemeine Informationen	Entwickelt für Live- und Studioanwendungen, wandelt unsymmetrische in symmetrische Signale um

Häufig gestellte Fragen - MD1 SAMSON

Was ist eine DI-Box?

Eine DI-Box wandelt unsymmetrische, hochohmige Signale in symmetrische, niederohmige Signale um und ermöglicht so lange Kabel ohne Signalverlust.

Wie schließe ich mein Instrument an das MD1 an?

Schließen Sie Ihr Instrument an die INPUT-Buchse (6,35 mm Klinke) an. Verwenden Sie den THRU-Ausgang, um das Signal an einen Verstärker zu senden, und den BALANCED OUTPUT (XLR) an das Mischpult.

Wozu dient der GROUND-LIFT-Schalter?

Der GROUND LIFT-Schalter trennt die Masse (XLR-Pin 1), um Brummen oder Summen bei Masseschleifen zu beseitigen.

Benötigt das MD1 eine Stromversorgung?

Nein, das MD1 ist eine passive DI-Box: Es benötigt keine externe Stromversorgung oder Batterie.

Welche Signaltypen kann ich an das MD1 anschließen?

Sie können Drum Machines, Keyboards, Gitarren, Signalprozessoren und jede hochohmige Audioquelle anschließen.

Wie ist der Frequenzgang des MD1?

Der Frequenzgang beträgt 18 Hz bis 40 kHz mit einer Abweichung von ±0,1 dB, was eine präzise Klangwiedergabe gewährleistet.

Wie reduziere ich Rauschen bei Verwendung des MD1?

Verwenden Sie den symmetrischen Ausgang (XLR), der eine Gleichtaktunterdrückung (CMR) bietet, und aktivieren Sie bei Bedarf den GROUND LIFT.

Welche Kabel soll ich mit dem MD1 verwenden?

Für den Eingang: ein unsymmetrisches 6,35-mm-Klinkenkabel. Für den Ausgang: ein symmetrisches XLR-Kabel. Der THRU-Ausgang verwendet ebenfalls eine 6,35-mm-Klinke.

Kann das MD1 im Studio verwendet werden?

Ja, das MD1 eignet sich sowohl für das Studio als auch für Live-Anwendungen dank seiner hochwertigen Audioschaltung und robusten Bauweise.

Wie pflege ich das MD1?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Vermeiden Sie Feuchtigkeit und Chemikalien. Für Reparaturen wenden Sie sich an Samson.

BEDIENUNGSANLEITUNG MD1 SAMSON

Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.

In allen anderen als den genannten Ländern wenden Sie sich zwecks ordnungsgemäßer Entsorgung bitte an die für Ihren Ort zuständige Behörde.

So gehen Sie sicher, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbeitet oder recycelt wird, und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Eine Direct Insertion Box, oder DI-Box, wandelt asymmetrische Signale mit hoher Impedanz in symmetrische Signale mit niedriger Impedanz um. Dadurch können lange Kabel verlegt werden, ohne das Signal zu beeinträchtigen, und Audiosignale lassen sich an den Mikrofoneingang eines Mischpults anschließen.

Samsons S-Max Direct Boxes kombinieren erstklassige Sound-Schaltkreise mit einer robusten, gut transportablen Konstruktion, um hochwertige Signalverbindungen für Live- und Studioanwendungen zu bieten. Die Samson MD1 Professional Mono Passive Direct Box bietet eine Vielzahl an DI-Lösungen für Live-Sound und Aufnahmeanwendungen. Sie können alle Arten von Audiosignalen, beispielsweise die von Keyboards, Drum Machines, Mischpulten, Gitarren und externen Signalprozessoren anschließen.

Samsons Transformator STL liefert einen erweiterten, flachen Frequenzgang, ultrageringe Verzerrung und eliminiert Netzbrummen und RF-Interferenzen. Das symmetrische Output der MD1 bietet ein sauberes Signal, das weniger anfällig für Rauschen ist als ein asymmetrisches Kabel. Dadurch können längere Kabel verlegt werden. Ein weiterer Vorteil eines symmetrischen Anschlusses ist die Gleichtaktunterdrückung (Common Mode Rejection, CMR) zur Beseitigung von Interferenzen (Summen und Brummen), während das Originalsignal rein bleibt.

Die Buchse THRU ermöglicht Ihnen, das Signal vom Eingang abzugreifen und an den Verstärker oder Monitor weiterzuleiten, ohne den Originalsound zu beeinträchtigen. Dadurch braucht der Gitarrenverstärker eventuell nicht mehr mit einem Mikro versehen zu werden. Das ist gelegentlich vorzuziehen, besonders seit mehr Bands In-Ohr-Monitore verwenden.

Wenn Sie Ihre MD1 mit angemessener Sorgfalt behandeln, funktioniert sie jahrelang problemlos. Sollte Ihre Direct Box einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungsnummer). Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Sie können sich telefonisch unter +1-800-3SAMSON ([phone]) an Samson wenden. Erfragen Sie eine Umtauschberechtigungsnummer und schicken Sie anschließend Ihr Gerät ein. Wenn Sie Ihre Direct Box außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler in Ihrer Umgebung. Dort erhalten Sie alle für Garantie, Wartung und Reparaturen wichtigen Informationen.

Beschriftungen

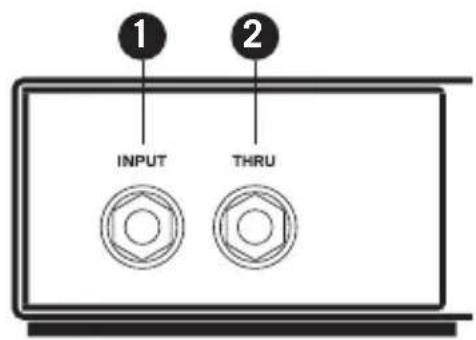

1. INPUT – Hi-Z Eingangsbuchse (6,5 mm (1/4 Zoll)), um Instrumente anzuschließen oder für Bezugspegelsignale.
2. THRU – Ausgang (6,5 mm (1/4 Zoll)), um das Eingangssignal durch den Bühnenverstärker oder ein Monitorsystem durchzuschleifen.
3. GROUND LIFT – Wenn der Schalter aktiv ist, wird die Verbindung zur Eingangserdung (Pin-1) unterbrochen.
4. BALANCED OUTPUT – Männlicher XLR-Low-Z-Steckverbinder.

Einstellungen

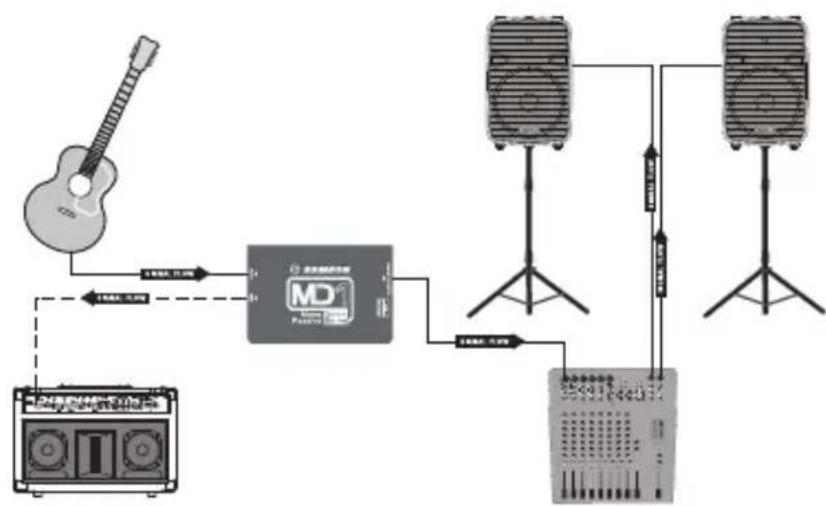

Die MD1 kann auf der Bühne oder im Studio ziemlich nützlich sein, um asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschließen. Durch Nutzung der MD1 Pro kann das Signal sauber über große Distanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktunterdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren. Das folgende Diagramm zeigt einen typischen Schaltplan für eine akustische Gitarre, die an einen Akustikgitarren-Verstärker und ein PA-System angeschlossen ist.
    A["Speaker: Piano"]
    B["Audio: Guitar"]
    C["Audio jack"] --> D["MD Player"]
    D --> E["Audio output"]
    E --> F["350x14x17"]
    F --> G["Speaker with antenna"]
    G --> H["Audio output"]
    H --> I["350x14x17"]
    I --> J["Speaker with antenna"]
    J --> K["Audio output"]

• Stellen Sie die Laustärkeregler Ihres Audiosystems auf die Position Off (Aus).
• Schließen Sie Ihr Instrument oder eine andere Audioquelle an die MD1 INPUT-Buchse an.
• Verbinden Sie den Ausgang THRU mit einem Monitorlautsprecher oder Submixer.
• Verbinden Sie die BALANCED OUTPUT mit dem Mikrofoneingang eines Mischpults oder anderen Audiogeräts.
• Erhöhen Sie den Pegel des Audiosystems auf das angemessene Level.
• Falls Sie ein Summen oder Brum- men hören, stellen Sie den Schalter GROUND LIFT auf die Position LIFT.

Technische Daten

Typ Mono Passive Direct Box

Frequenzgang 18 Hz – 40 kHz ± 0,1 dB

Maximale Eingangsleistung + 20 dBu 0,35 % THD

Dynamikumfang 100 dB @ Symmetrischer Ausgang

Grundrauschen - 117 dB

Total Harmonic Distortion < 0,03 % von 20 Hz bis 40 kHz

Eingangsimpedanz 400 kΩ

Ausgangsimpedanz 250 Ω ± 20 %

Transformer Verhältnis 15:1

Ground Lift Unterbricht die Verbindung mit dem XLR Pin-1 (Ausgang)

Anschlussbuchsen 6,5 mm (1/4 Zoll) Klinkenstecker, asymmetrisch (In und Thru)

XLR symmetrisch (Ausgang)

Konstruktion Stahlchassis, 14 Gauge

Abmessungen5 " x 3,38 " x 1,95 "

127 mm x 86 mm x 49,6 mm

Gewicht1,49 lb

680 g

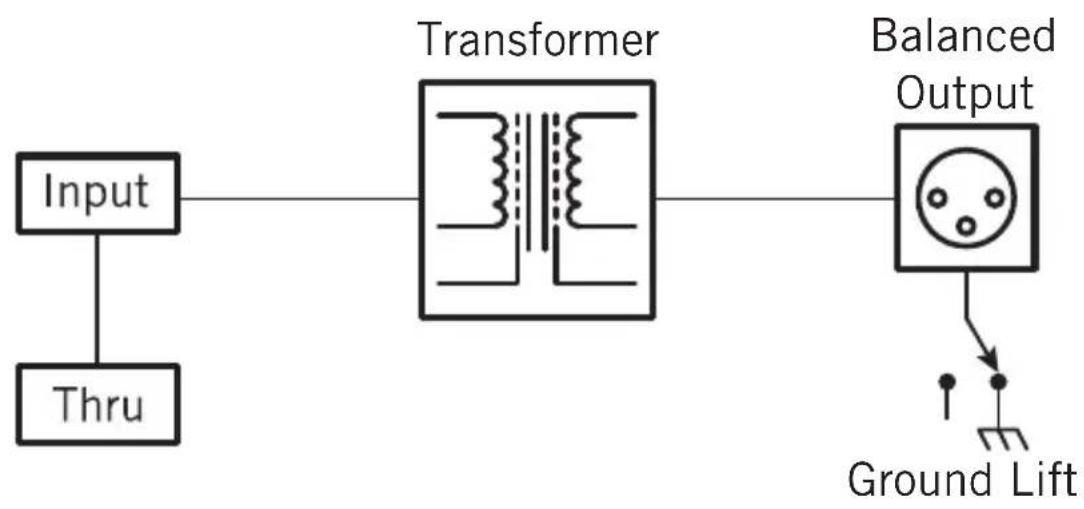

Blockdiagramm
