MANUAL DE USUARIO MD1 SAMSON

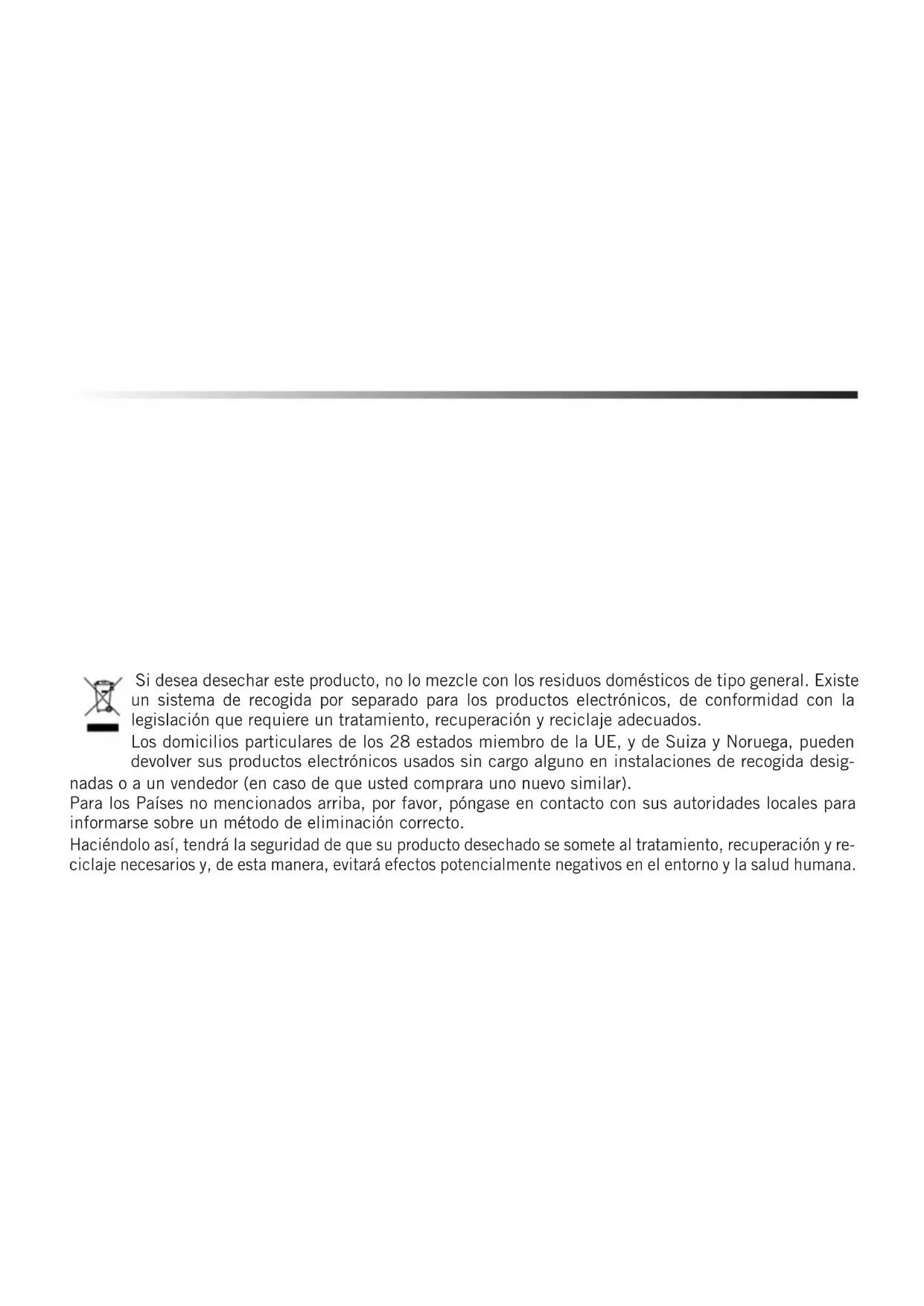

Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados.
Los domicilios particulares de los 28 estados miembro de la UE, y de Suiza y Noruega, pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida desig-
nadas o a un vendedor (en caso de que usted comprara uno nuevo similar).
Para los Países no mencionados arriba, por favor, póngase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto.
Haciéndolo así, tendrá la seguridad de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de esta manera, evitará efectos potencialmente negativos en el entorno y la salud humana.
Introducción
Una caja de inserción directa, en inglés DI Box, convierte señales de alta impedancia no balanceadas a señales de baja impedancia balanceadas. Esto ofrece la posibilidad de tender cables largos sin deterioro de la señal, además de poderse conectar señales de audio a la entrada de micrófono de una mesa de mezclas.
Las S-Max Direct Boxes de Samson combinan una circuitería de sonido de calidad superior con una construcción duradera y a prueba de desplazamientos, para ofrecer soluciones de conexión de señal de alta calidad para aplicaciones tanto en directo como en estudio. La Samson MD1 Professional Mono Passive Direct Box ofrece una variedad de soluciones de inserción directa (DI) para aplicaciones de sonido en vivo y grabación. Usted puede conectar toda clase de señales de audio, como las procedentes de teclados, cajas de ritmo, mezcladoras, guitarras y procesadores de señal externos.
El transformador STL de Samson ofrece una respuesta de frecuencia ampliada y plana, una distorsión increíblemente baja, y elimina los zumbidos y las interferencias causadas por las radiofrecuencias. La salida balanceada de la MD1 proporciona una señal limpia, menos susceptible al ruido cuando se compara con un cable no balanceado, lo cual permite tender cables de mayores longitudes. Otra ventaja de una conexión balanceada es el RMC (Rechazo de Modo Común), que proporciona cancelación de interferencia (rumores y zumbidos) dejando al mismo tiempo la señal pura.
El conector THRU le permite desviar la señal de la entrada y pasar la señal a un amplificador o monitor sin afectar al sonido original. Esto puede eliminar la necesidad de microfonear el amplificador de la guitarra, lo cual en muchos casos es preferable, en especial dado que cada vez más grupos utilizan monitores intra-auriculares.
Con un cuidado y mantenimiento adecuados, su MD1 funcionará sin problemas durante muchos años. En el caso de que su caja directa necesitara ser reparada, deberá obtener un número de autorización de devolución (Return Authorization, RA) antes de expedir su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de RA antes de expedir su unidad. Si su caja directa fue adquirida fuera de los Estados Unidos, póngase en contacto con su distribuidor local para conocer detalles acerca de la garantía e información sobre reparaciones.
Leyendas


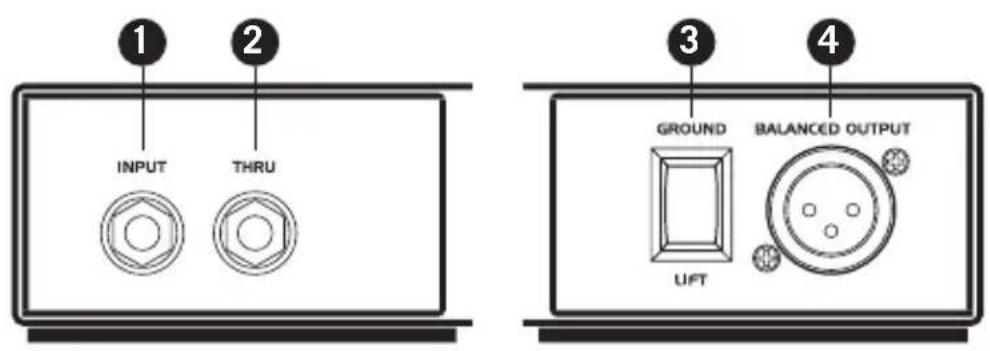

1 2 INPUT THRU 3 4 GROUND BALANCED OUTPUT UIFT- INPUT- Conectores de entrada de 1/4" de alta impedancia, para la conexión de instrumentos y señales a nivel de línea.
- THRU – Salida de 1/4" para pasar la señal de entrada a través de un amplificador de escenario o sistema de monitores.
- GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se desconecta la entrada de señal de masa (pin-1).
- BALANCED OUTPUT (salida balanceada) – Conector XLR macho de baja impedancia.
Instalación

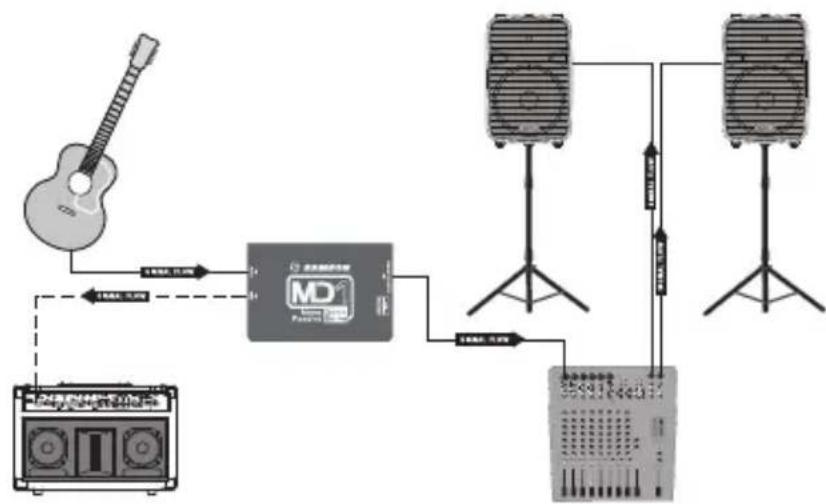

La MD1 puede resultar bastante útil en directo o en el estudio para conectar fuentes de audio no balanceado o instrumentos con pastillas. Utilizando la MD1, la señal puede enviarse de forma limpia a largas distancias beneficiándose al mismo tiempo del bajo nivel de ruido y del rechazo del modo común que proporciona la salida balanceada de bajo nivel. El diagrama siguiente muestra una conexión típica de una guitarra acústica conectada a un amplificador de guitarra acústica y un sistema de PA.
- Ajuste los controles de volumen de su sistema de audio a la posición off (desconectado).
- Conecte su instrumento u otra fuente de sonido a los conectores INPUT de la MD1.
- Conecte la salida THRU a un altavoz monitor o una sub-mezcladora.
- Conecte el conector BALANCED OUTPUT a la entrada de micrófono de una mezcladora u otro dispositivo de audio.
- Eleve el nivel del sistema de audio hasta el nivel apropiado.
- Si escucha un rumor o zumbido, ajuste el conmutador GROUND LIFT (interruptor de masa) a su posición LIFT.
Especificaciones
Tipo Caja directa pasiva mono
Respuesta de frecuencia 18Hz a 40kHz ±0,1dB
Entrada máxima +20dBu 0,35% THD
Rango dinámico >100dB @ Salida balanceada
Ruido de fondo -117dB
Distorsión armónica total <0,03% de 20Hz a 40kHz
Impedancia de entrada 400kΩ
Impedancia de salida 250Ω ±20%
Transformador Samson STL
Relación de transformación 15:1
Interruptor de masa Desconecta XLR pin-1 (Salida)
Conectores Tipo jack de 1/4", no balanceado (Entrada & Thru)
XLR, balanceado (Salida)
Construcción Chasis de acero de calibre 14
Dimensiones 5" x 3,38" x 1,95"
127mm x 86mm x 49,6mm
Peso 1,49lb
680g

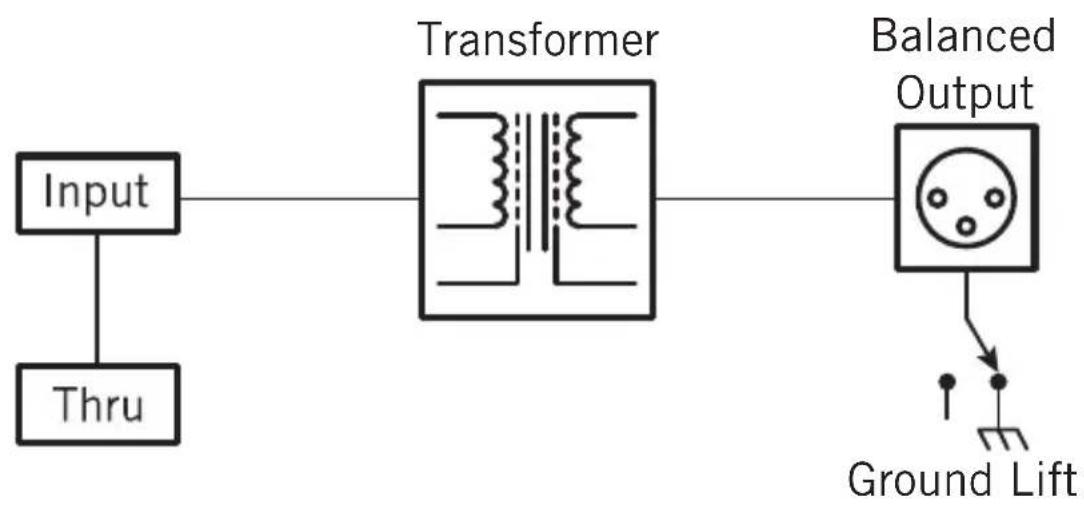

Diagrama de bloques
