Tipo	Separador de micrófono pasivo de 3 vías
Aplicación	Para fuentes de micrófono de 150 Ω y cargas de preamplificador de micrófono de 2,5 kΩ
Respuesta en frecuencia	20 Hz – 20 kHz ±0,5 dB
Impedancia de entrada	833 Ω (Micrófono), 6,6 kΩ (Línea)
Impedancia de salida	127 Ω
Ganancia	-1,4 dB típico
Transformador	Aislamiento pasivo diseñado por Samson
Controles	Interruptores de elevación de tierra (×2), pulsador Mic/Line
Conectores	Entrada combo XLR / Jack de 6,35 mm TRS, 3 salidas XLR (2 aisladas, 1 directa)
Alimentación	Pasiva (no requiere alimentación externa)
Construcción	Chasis de acero calibre 14
Dimensiones (L × A × P)	127 × 86 × 49,6 mm (5" × 3,38" × 1,95")
Peso	680 g (1,5 lb)
Funciones principales	Distribución de señal de audio, aislamiento galvánico por transformador, eliminación de bucles de masa
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusa. Evitar la humedad y productos abrasivos.
Seguridad	Usar en un ambiente seco y protegido de golpes. Desconectar antes de cualquier limpieza.
Piezas de repuesto y reparabilidad	Dispositivo pasivo sin piezas desmontables. En caso de avería, contactar al servicio postventa de Samson.
Marca y modelo	Samson Mic Splitter
Categoría	Equipo de audio

Preguntas frecuentes - Mic Splitter SAMSON

¿Cómo conectar el Mic Splitter a un micrófono y a una mesa de mezclas?

Conecte su micrófono a la entrada combo (XLR o Jack de 6,35 mm). Ajuste el pulsador Mic/Line en la posición Mic. Conecte la salida directa (XLR) a la entrada de su mesa de mezclas principal. Si es necesario, active la alimentación fantasma +48 V en la mesa de mezclas para micrófonos de condensador.

¿Para qué sirven las salidas aisladas?

Las salidas aisladas (1 y 2) están equipadas con transformadores de aislamiento que evitan los bucles de masa y los zumbidos. Permiten distribuir la señal a consolas de monitoreo, grabadoras o sistemas de difusión sin interferencias.

¿Cuándo usar los interruptores de elevación de tierra?

Use los interruptores Ground Lift cuando escuche zumbidos o ruidos parásitos. Al activarlos, corta la conexión a tierra entre la entrada y la salida aislada, eliminando los bucles de masa en configuraciones complejas.

¿Puedo usar una fuente de nivel de línea?

Sí, conecte su fuente de línea (sintetizador, caja de ritmos, etc.) a la entrada combo mediante un cable Jack de 6,35 mm. Ajuste el pulsador Mic/Line en Line para adaptar la impedancia y la ganancia.

¿El Mic Splitter necesita alimentación?

No, el Mic Splitter es un dispositivo pasivo. No requiere ninguna alimentación externa. Los transformadores de aislamiento funcionan sin electricidad, lo que lo hace confiable y fácil de usar.

¿Cuál es la diferencia entre la salida directa y las salidas aisladas?

La salida directa transmite la señal sin modificación y puede proporcionar la alimentación fantasma +48 V al micrófono. Las salidas aisladas están aisladas galvánicamente por transformador, lo que evita bucles de masa pero no transmite la alimentación fantasma.

¿Cómo evitar los bucles de masa con el Mic Splitter?

Para evitar bucles de masa, asegúrese de que todos los equipos conectados estén enchufados en el mismo circuito eléctrico si es posible. Use los interruptores Ground Lift en las salidas aisladas para romper el bucle. Evite pasar los cables de audio cerca de cables de alimentación.

¿Qué tipos de cables se recomiendan?

Use cables XLR o Jack de 6,35 mm TRS de buena calidad, preferiblemente balanceados. Para entradas de micrófono, se recomienda un cable XLR. Asegúrese de que los cables estén en buen estado para evitar parásitos.

¿El Mic Splitter es compatible con micrófonos de condensador que requieren alimentación fantasma?

Sí, siempre que conecte el micrófono a la entrada combo y la salida directa a una consola o interfaz que proporcione +48 V. La alimentación fantasma no se transmite a las salidas aisladas.

¿Cómo limpiar y mantener el dispositivo?

Desconecte el dispositivo antes de cualquier limpieza. Use un paño seco y que no suelte pelusa para limpiar la superficie. No use nunca líquidos, aerosoles o productos abrasivos. Guarde el dispositivo en un lugar seco y libre de polvo.

MANUAL DE USUARIO Mic Splitter SAMSON

Si desea desechar este producto, no lo mezcle con los residuos domésticos generales. Existe un sistema de recogida separado para productos electrónicos usados, conforme a la legislación que exige un tratamiento, recuperación y reciclaje adecuados.

Los hogares particulares en los 27 Estados miembros de la UE, así como en Suiza y Noruega, pueden devolver sus productos electrónicos usados de forma gratuita en instalaciones de recogida designadas o al minorista (si adquieren uno nuevo similar).

Para los países no mencionados anteriormente, póngase en contacto con sus autoridades locales para conocer el método correcto de eliminación.

Al hacerlo, garantizará que el producto desechado reciba el tratamiento, recuperación y reciclaje adecuados, evitando así posibles efectos negativos sobre el medio ambiente y la salud humana.

©2025 Samson. Todas las descripciones y especificaciones están sujetas a cambios sin previo aviso.

El Samson Mic Splitter es un duplicador pasivo de señales de audio, diseñado para su uso tanto en entornos en vivo como en estudios. Con una entrada combinada XLR/TRS de 1/4" y tres salidas XLR (una directa y dos aisladas por transformador), ofrece una solución fiable para distribuir una señal de micrófono o de línea a múltiples destinos, como mezcladores de sala, monitores de escenario o interfaces de grabación.

Sus interruptores de elevación de tierra (ground lift) en la entrada y en las salidas aisladas aseguran la señal más limpia posible en entornos propensos a interferencias de masa o zumbidos.

Alojado en un chasis de acero de calibre 14, el Mic Splitter ofrece un rendimiento confiable en giras o estudios como parte de la resistente línea S-Max de Samson.

Componentes

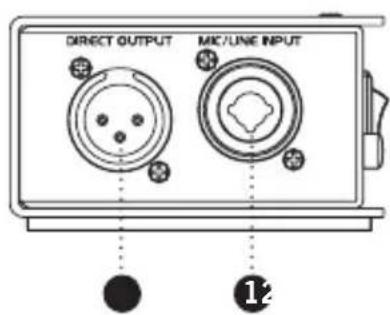

1. ENTRADA COMBINADA – Entrada XLR / TRS de 1/4" para señales de micrófono o línea.
2. SALIDA DIRECTA – Salida XLR directa para enviar una señal sin alterar al destino principal y proporcionar alimentación phantom de +48 V al micrófono.

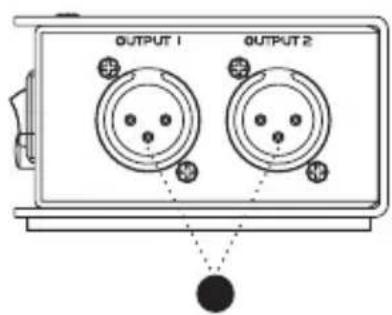

3. SALIDA AISLADA 1 / SALIDA AISLADA 2 – Salidas XLR aisladas por transformador para conectar mezcladores adicionales, monitores o sistemas de transmisión.

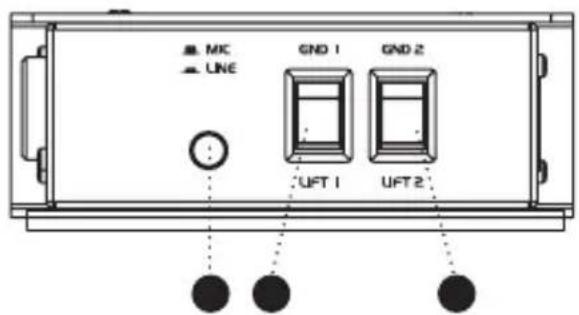

4. ELEVACIÓN DE TIERRA 1 (SALIDA 1) – Eleva la tierra en la salida aislada (1) para reducir el ruido en configuraciones complejas.
5. ELEVACIÓN DE TIERRA 2 (SALIDA 2) – Eleva la tierra en la salida aislada (2) para reducir el ruido en configuraciones complejas.
6. BOTÓN PULSADOR MIC/LINE – Cambia la entrada entre nivel de micrófono y nivel de línea.

Configuración

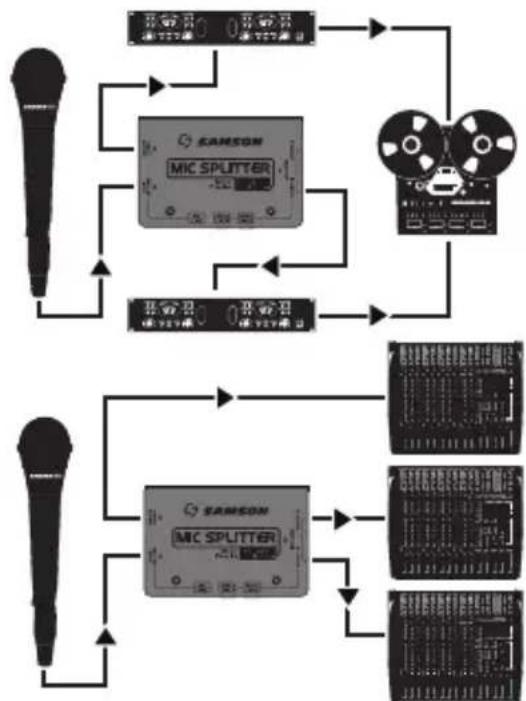

El Mic Splitter es útil en una variedad de configuraciones, desde la duplicación de micrófonos hasta la distribución de audio para eventos en vivo o instalaciones de transmisión. Aquí tienes un escenario de uso típico:

• Asegúrate de que todos los controles de volumen de los equipos conectados estén bajados antes de realizar las conexiones.
• Conecta tu micrófono o fuente de nivel de línea a la ENTRADA COMBINADA y ajusta el botón pulsador MIC/LINE según la fuente.
• Conecta la SALIDA DIRECTA a tu mezclador principal o interfaz de audio, y proporciona alimentación +48 V si es necesario.
• Conecta SALIDA AISLADA 1 y SALIDA AISLADA 2 a mezcladores adicionales, consolas de monitoreo o dispositivos de grabación.
• Utiliza los interruptores GROUND LIFT si experimentas ruidos o zumbidos causados por problemas de tierra.
• Sube lentamente el volumen de los equipos conectados.

Diseño Versátil

El Mic Splitter acepta conexiones XLR o TRS de 1/4" mediante su entrada combinada, lo que lo hace compatible con micrófonos, instrumentos o dispositivos de nivel de línea.

Desde una única fuente, puede enviar una señal directa a un sistema de mezcla o monitoreo y redirigir señales aisladas por transformador a otros equipos, sin necesidad de alimentación eléctrica.

Ya sea que esté configurando monitores de escenario o transmitiendo desde una sola fuente, el Mic Splitter ofrece flexibilidad plug-and-play.

Transmisión de Señal Limpia

La unidad incluye interruptores de ground lift tanto en la entrada como en las salidas aisladas, lo que ayuda a eliminar ruidos o zumbidos no deseados causados por bucles de tierra.

La salida directa mantiene una trayectoria de señal sin alterar, mientras que las salidas aisladas por transformador ofrecen mayor protección e integridad de la señal.

Durabilidad S-Max

Como parte de la confiable serie S-Max de Samson, el Mic Splitter está construido en un chasis de acero de calibre 14, lo suficientemente robusto para soportar el uso exigente en giras, recintos o eventos de transmisión.

Su construcción resistente y diseño pasivo aseguran una operación duradera y sin mantenimiento.

Especificaciones Técnicas

Tipo	Divisor de micrófono pasivo de 3 vías
Aplicación	Para fuentes de micrófono de 150Ω y cargas de preamplificador de micrófono de 2,5kΩ en la salida directa y en ambas salidas aisladas
Respuesta de frecuencia	20Hz – 20kHz ±0.5dB
Impedancia de entrada	833Ω (Mic), 6.6kΩ (Línea)
Impedancia de salida	127Ω
Ganancia	-1.4dB típica (con micrófono de 150Ω y preamplificador de 2.5kΩ)
Transformador	Aislamiento pasivo diseñado a medida por Samson
Controles	Interruptores de elevación de tierra (1 y 2), Botón pulsador Mic/Line
Conectores	Entrada combinada XLR/TRS de 1/4", 3 salidas XLR (2 aisladas y 1 directa)
Construcción	Chasis de acero calibre 14
Dimensiones	127 × 86 × 49,6 mm (5" × 3,38" × 1,95")
Peso	680 g (1,5 lb)

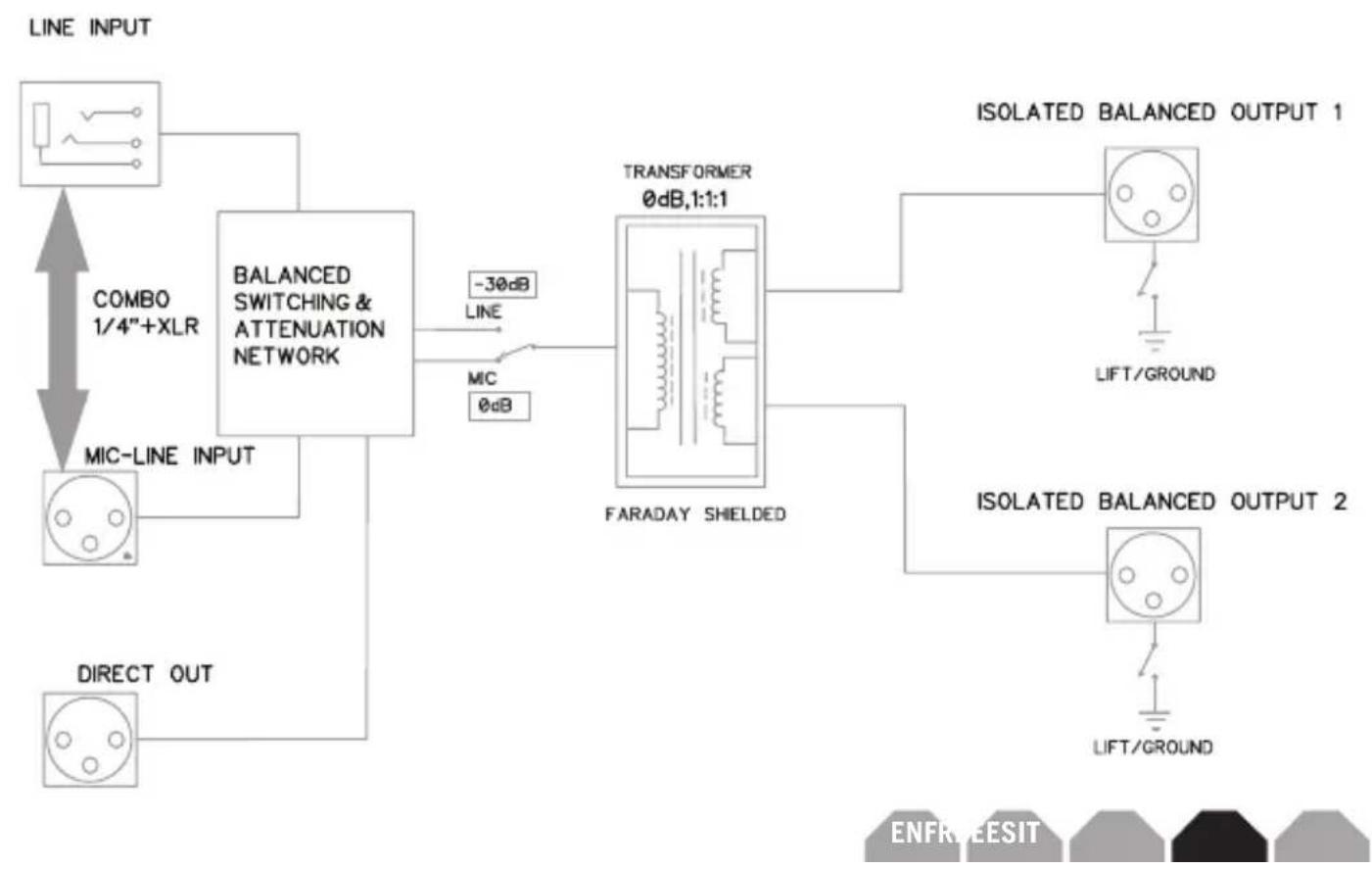

Diagrama de bloques
