Tipo	Splitter micro passivo a 3 vie
Applicazione	Per sorgenti micro da 150 Ω e carichi di preamplificatore micro da 2,5 kΩ
Risposta in frequenza	20 Hz – 20 kHz ±0,5 dB
Impedenza di ingresso	833 Ω (Micro), 6,6 kΩ (Linea)
Impedenza di uscita	127 Ω
Guadagno	-1,4 dB tipico
Trasformatore	Isolamento passivo progettato da Samson
Controlli	Interruttori di sollevamento massa (×2), pulsante Mic/Line
Connettori	Ingresso combo XLR / Jack 6,35 mm TRS, 3 uscite XLR (2 isolate, 1 diretta)
Alimentazione	Passiva (nessuna alimentazione esterna richiesta)
Costruzione	Telaio in acciaio calibro 14
Dimensioni (L × A × P)	127 × 86 × 49,6 mm (5" × 3,38" × 1,95")
Peso	680 g (1,5 lb)
Funzioni principali	Distribuzione del segnale audio, isolamento galvanico tramite trasformatore, eliminazione dei loop di massa
Manutenzione e pulizia	Pulire con un panno asciutto e non lanugginoso. Evitare umidità e prodotti abrasivi.
Sicurezza	Utilizzare in ambiente asciutto e al riparo da urti. Scollegare prima di qualsiasi pulizia.
Parti di ricambio e riparabilità	Apparecchio passivo senza parti sostituibili. In caso di guasto, contattare il servizio post-vendita Samson.
Marca e modello	Samson Mic Splitter
Categoria	Apparecchiatura audio

Domande frequenti - Mic Splitter SAMSON

Come collegare il Mic Splitter a un microfono e a un mixer?

Collega il microfono all'ingresso combo (XLR o Jack 6,35 mm). Regola il pulsante Mic/Line sulla posizione Mic. Collega l'uscita diretta (XLR) all'ingresso del tuo mixer principale. Se necessario, attiva l'alimentazione phantom +48 V sul mixer per microfoni a condensatore.

A cosa servono le uscite isolate?

Le uscite isolate (1 e 2) sono dotate di trasformatori di isolamento che evitano loop di massa e ronzii. Consentono di distribuire il segnale a console di monitoraggio, registratori o sistemi di diffusione senza interferenze.

Quando usare gli interruttori di sollevamento massa?

Usa gli interruttori Ground Lift quando senti ronzii o rumori parassiti. Attivandoli, interrompi la connessione di massa tra ingresso e uscita isolata, eliminando i loop di massa in configurazioni complesse.

Posso usare una sorgente di livello linea?

Sì, collega la tua sorgente di linea (sintetizzatore, drum machine, ecc.) all'ingresso combo tramite un cavo Jack 6,35 mm. Imposta il pulsante Mic/Line su Line per adattare impedenza e guadagno.

Il Mic Splitter necessita di alimentazione?

No, il Mic Splitter è un apparecchio passivo. Non necessita di alcuna alimentazione esterna. I trasformatori di isolamento funzionano senza elettricità, rendendolo affidabile e facile da usare.

Qual è la differenza tra l'uscita diretta e le uscite isolate?

L'uscita diretta trasmette il segnale senza modifiche e può fornire l'alimentazione phantom +48 V al microfono. Le uscite isolate sono isolate galvanicamente tramite trasformatore, impedendo i loop di massa ma non trasmettendo l'alimentazione phantom.

Come evitare i loop di massa con il Mic Splitter?

Per evitare i loop di massa, assicurati che tutte le apparecchiature collegate siano collegate allo stesso circuito elettrico se possibile. Usa gli interruttori Ground Lift sulle uscite isolate per rompere il loop. Evita di far passare i cavi audio vicino a cavi di alimentazione.

Quali tipi di cavi sono consigliati?

Usa cavi XLR o Jack 6,35 mm TRS di buona qualità, preferibilmente bilanciati. Per gli ingressi micro, si consiglia un cavo XLR. Assicurati che i cavi siano in buone condizioni per evitare rumori.

Il Mic Splitter è compatibile con microfoni a condensatore che necessitano di alimentazione phantom?

Sì, a condizione di collegare il microfono all'ingresso combo e l'uscita diretta a una console o interfaccia che fornisce +48 V. L'alimentazione phantom non viene trasmessa alle uscite isolate.

Come pulire e mantenere l'apparecchio?

Scollega l'apparecchio prima di qualsiasi pulizia. Usa un panno asciutto e non lanugginoso per pulire la superficie. Non usare mai liquidi, aerosol o prodotti abrasivi. Conserva l'apparecchio in un luogo asciutto e al riparo dalla polvere.

MANUALE UTENTE Mic Splitter SAMSON

Se desideri smaltire questo prodotto, non mescolarlo con i rifiuti domestici generici. Esiste un sistema di raccolta separato per i prodotti elettronici usati, in conformità alla legislazione che richiede un trattamento, recupero e riciclo adeguati.

I privati cittadini nei 27 Stati membri dell'UE, così come in Svizzera e Norvegia, possono restituire gratuitamente i propri prodotti elettronici usati presso appositi centri di raccolta o presso il rivenditore (se acquistano un prodotto nuovo simile).

Per i paesi non menzionati sopra, contatta le autorità locali per conoscere il metodo corretto di smaltimento. In questo modo, garantirai che il prodotto venga trattato, recuperato e riciclato correttamente, evitando potenziali effetti negativi sull'ambiente e sulla salute umana.

©2025 Samson. Tutte le descrizioni dei prodotti e le specifiche sono soggette a modifiche.

Il Samson Mic Splitter è un duplicatore passivo di segnale audio progettato per l'uso sia in ambienti live che in studio. Dotato di un ingresso combo XLR/TRS da 6,35 mm e tre uscite XLR (una diretta e due isolate tramite trasformatore), fornisce una soluzione affidabile per distribuire un segnale microfonico o di linea a più destinazioni — come mixer front-of-house, monitor da palco o interfacce di registrazione.

Gli interruttori di Ground Lift (separazione della massa) sull'ingresso e sulle uscite isolate assicurano un segnale pulito anche in ambienti soggetti a disturbi o ronzio.

Racchiuso in uno chassis in acciaio da 14 gauge, il Mic Splitter offre prestazioni affidabili sia in tour che in studio, come parte della robusta linea S-Max di Samson.

Pannello e Connessioni

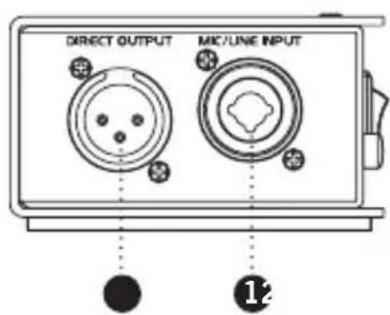

1. INGRESSO COMBO – Ingresso XLR / TRS da 1/4" per segnali microfonici o di linea.
2. USCITA DIRETTA – Uscita XLR diretta per inviare un segnale non modificato alla destinazione principale e fornire alimentazione phantom +48V al microfono.

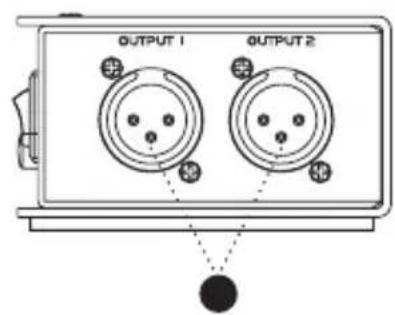

3. USCITA ISOLATA 1 / USCITA ISOLATA 2 – Uscite XLR isolate tramite trasformatore per il collegamento a mixer, monitor o sistemi broadcast aggiuntivi.

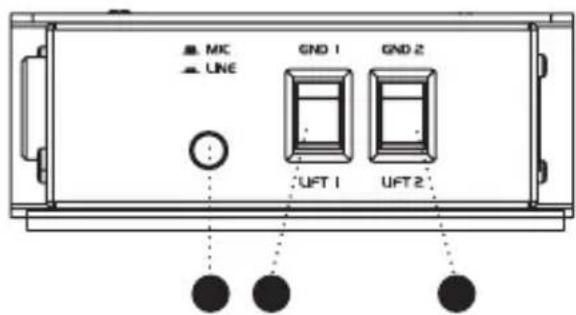

4. GROUND LIFT 1 (USCITA 1) – Isola la massa sull'uscita isolata (1) per ridurre i disturbi in configurazioni complesse.
5. GROUND LIFT 2 (USCITA 2) – Isola la massa sull'uscita isolata (2) per ridurre i disturbi in configurazioni complesse.
6. PULSANTE MIC/LINE – Commuta l'ingresso tra livello microfonico e livello di linea.

Configurazione

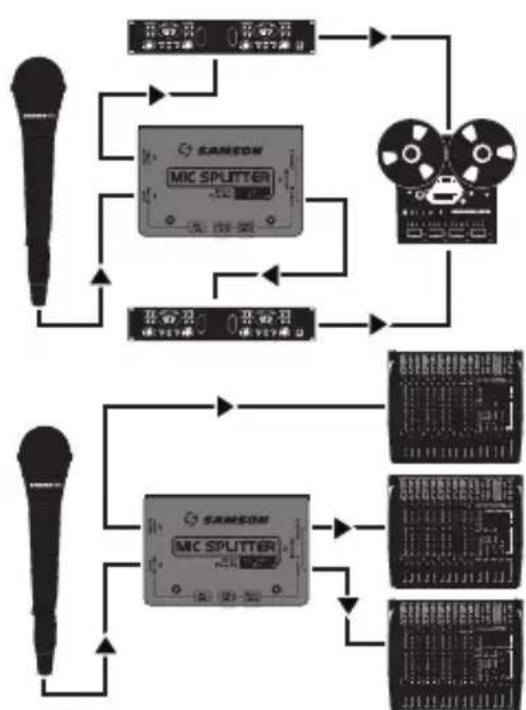

Il Mic Splitter è utile in diverse configurazioni — dalla duplicazione del segnale microfonico alla distribuzione audio per eventi dal vivo o installazioni broadcast. Ecco uno scenario di utilizzo tipico:

• Assicurati che tutti i controlli del volume dei dispositivi collegati siano abbassati prima di effettuare i collegamenti.

- Collega il tuo microfono o la sorgente a livello di linea all'INGRESSO COMBO e imposta il pulsante MIC/LINE in base alla sorgente.

- Collega l'USCITA DIRETTA al mixer principale o all'interfaccia audio, e fornisci alimentazione +48 V se necessario.

• Collega USCITA ISOLATA 1 e USCITA ISOLATA 2 a mixer aggiuntivi, console monitor o dispositivi di registrazione.

- Utilizza gli interruttori GROUND LIFT in caso di rumori o ronzii causati da problemi di massa.

- Aumenta lentamente il volume dei dispositivi collegati.

Progettato per la Versatilità

Il Mic Splitter accetta connessioni XLR o TRS da 1/4" tramite l'ingresso combo, rendendolo compatibile con microfoni, strumenti o dispositivi a livello di linea.

Da un'unica sorgente, puoi inviare un segnale diretto a un mixer o sistema di monitoraggio, e instradare i segnali isolati verso apparecchiature aggiuntive — senza necessità di alimentazione.

Che tu stia configurando un monitoraggio sul palco o trasmettendo da una sola sorgente, il Mic Splitter offre una flessibilità plug-and-play.

Segnale Pulito e Affidabile

L'unità include interruttori di separazione della massa sia sull'ingresso che sulle uscite isolate, utili per eliminare ronzii e disturbi causati da loop di massa.

L'uscita diretta mantiene un percorso di segnale lineare, mentre le uscite isolate tramite trasformatore garantiscono maggiore protezione e integrità del segnale.

Affidabilità della Serie S-Max

Parte della serie S-Max di Samson, il Mic Splitter è costruito in un robusto chassis in acciaio da 14 gauge, resistente all'uso intensivo in tour, locali o eventi broadcast.

La sua costruzione solida e il design passivo assicurano un funzionamento duraturo e privo di manutenzione.

Specifiche Tecniche

Tipo	Splitter Microfonico Passivo a 3 Vie
Applicazione	Per sorgenti microfoniche da 150Ω e carichi di preamplificatore microfonico da 2,5kΩ sull'uscita diretta e su entrambe le uscite isolate
Risposta in Frequenza	20Hz – 20kHz ±0.5dB
Impedenza d'ingresso	833Ω (Mic), 6.6kΩ (Linea)
Impedenza d'uscita	127Ω
Guadagno	-1.4dB tipico (con microfono da 150Ω e preamplificatore da 2.5kΩ)
Trasformatore	Isolamento passivo progettato su misura da Samson
Controlli	Interruttori Ground Lift (1 e 2), Pulsante Mic/Line
Connettori	Ingresso combo XLR/TRS da 1/4", 3 uscite XLR (2 isolate, 1 diretta)
Costruzione	Chassis in acciaio da 14 gauge
Dimensioni	127 × 86 × 49,6 mm (5" × 3,38" × 1,95")
Peso	680 g (1,5 lb)

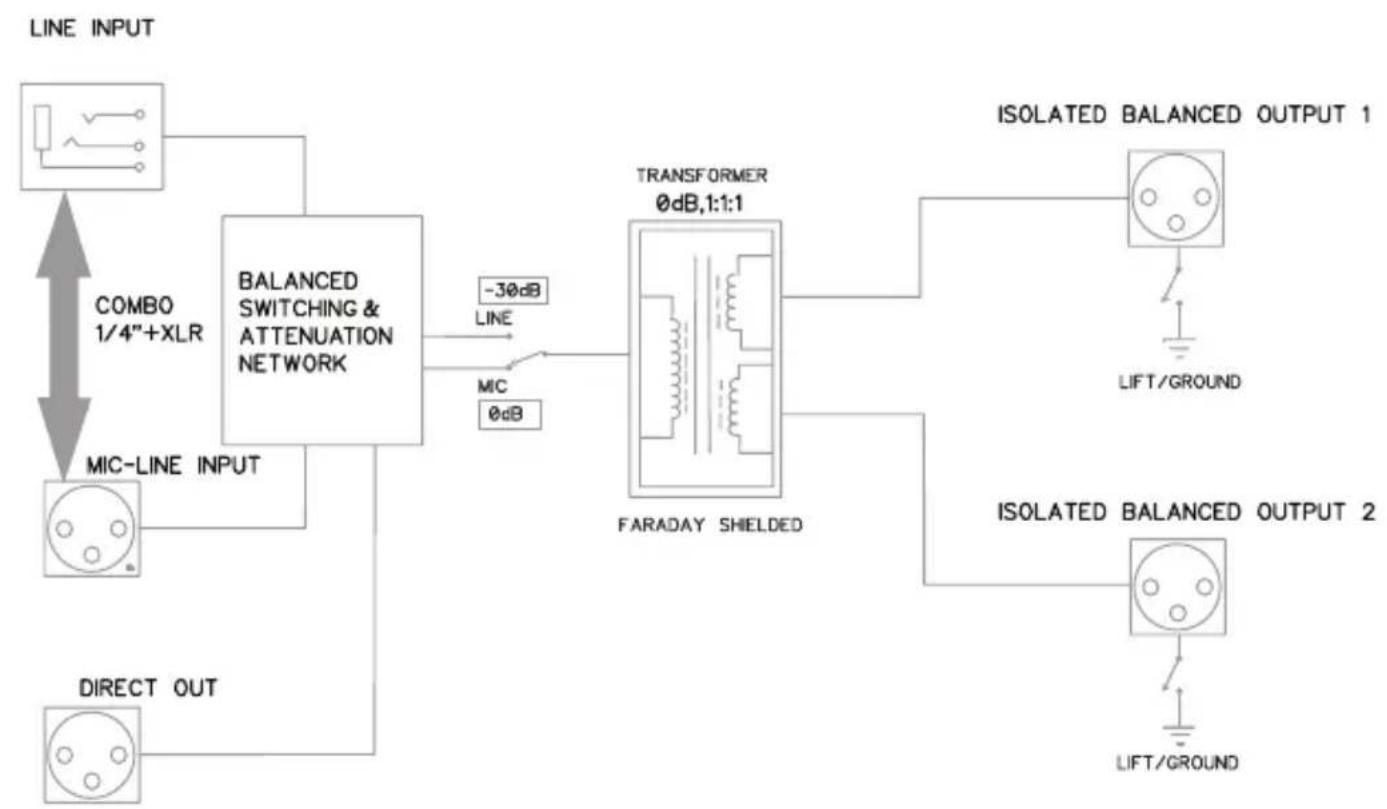

Diagramma a blocchi
