| Tipo di prodotto | Direct box passivo mono |
| Marca | Samson |
| Modello | MD1 |
| Risposta in frequenza | 18 Hz a 40 kHz ±0,1 dB |
| Ingresso massimo | +20 dB a 0,35 % THD |
| Gamma dinamica | > 100 dB @ uscita bilanciata |
| Rumore di fondo | -117 dB |
| Distorsione armonica totale | < 0,03 % da 20 Hz a 40 kHz |
| Impedenza di ingresso | 400 kΩ |
| Impedenza di uscita | 250 Ω ±20 % |
| Trasformatore | Samson STL, rapporto 15:1 |
| Funzione Ground Lift | Disconnette il pin XLR 1 (uscita) |
| Connettori | Jack 6,35 mm sbilanciato (In & Thru), XLR bilanciato (uscita) |
| Costruzione | Telaio in acciaio calibro 14 |
| Dimensioni (L x P x A) | 127 mm x 86 mm x 49,6 mm (5" x 3,38" x 1,95") |
| Peso | 680 g (1,49 lb) |
| Alimentazione | Passivo, nessuna alimentazione esterna richiesta |
| Manutenzione | Pulire con un panno asciutto e morbido |
| Sicurezza | Utilizzare secondo le istruzioni; non esporre all'umidità |
| Ricambi / Riparabilità | Contattare Samson o un distributore autorizzato per le riparazioni |
| Informazioni generali | Progettato per applicazioni live e studio, converte segnali sbilanciati in bilanciati |
Domande frequenti - MD1 SAMSON
Domande degli utenti su MD1 SAMSON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Attrezzatura audio in formato PDF gratuitamente! Trova il tuo manuale MD1 - SAMSON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MD1 del marchio SAMSON.
MANUALE UTENTE MD1 SAMSON

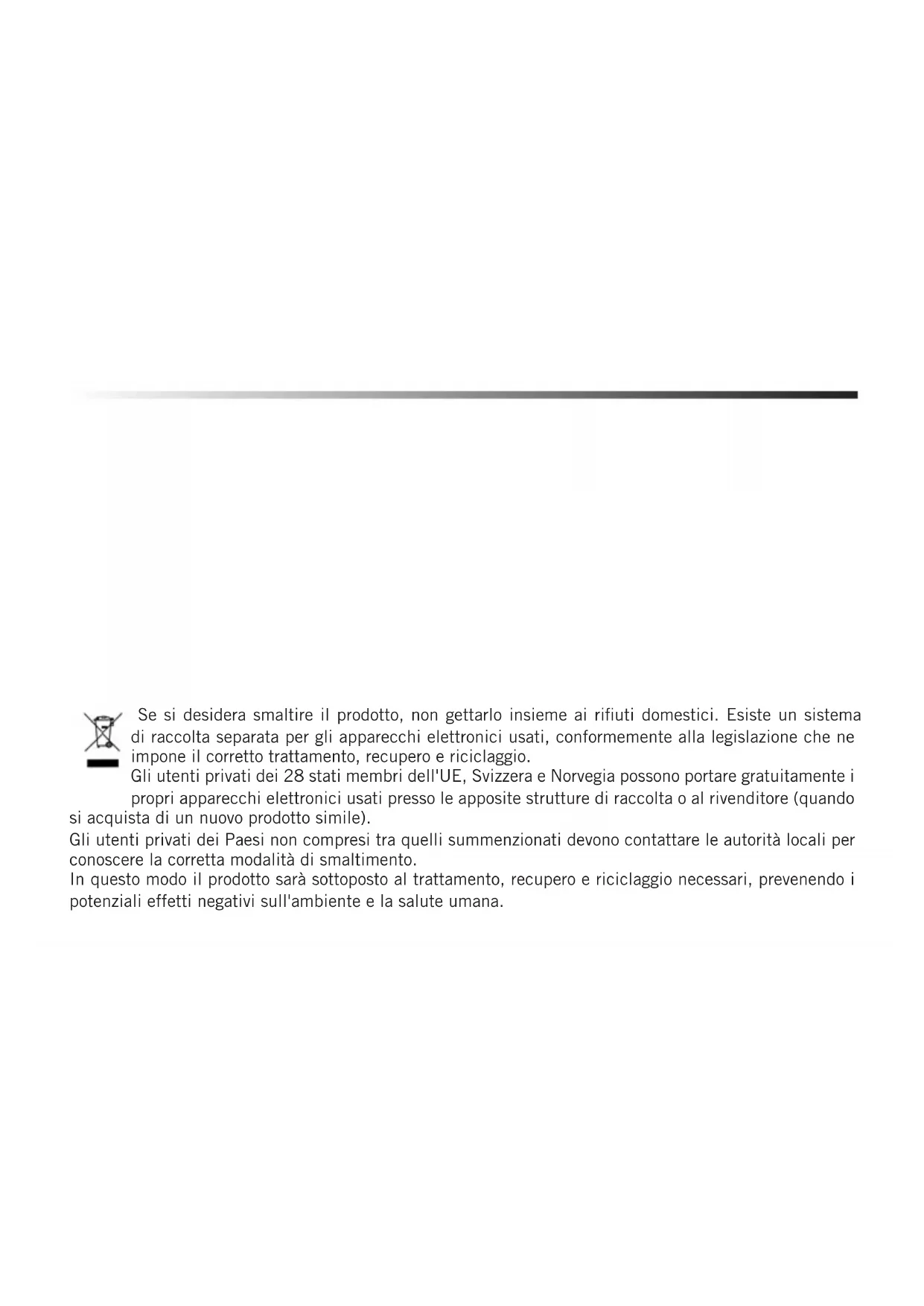

Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.
Gli utenti privati dei 28 stati membri dell'UE, Svizzera e Norvegia possono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di un nuovo prodotto simile).
Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento.
In questo modo il prodotto sarà sottoposto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.
Introduzione
Una DI box converte i segnali ad alta impedenza sbilanciati in segnali a bassa impedenza bilanciati. Ciò permette di usare cavi molto lunghi senza deterioramento del segnale e di collegare i segnali audio all'ingresso microfono di un mixer.
Le DI box S-Max di Samson combinano una circuitura audio di alta qualità e una struttura robusta per offrire collegamenti audio impeccabili sia live che in studio. La DI box mono passiva professionale MD1 di Samson offre diverse soluzioni DI per esibizioni dal vivo e registrazioni. È possibile collegare qualsiasi sorgente audio: tastiere, drum machine, mixer, chitarre e processori di segnali outboard.
Il trasformatore STL di Samson offre una risposta in frequenza estesa e una distorsione estremamente bassa eliminando hum e interferenze RF. L'uscita bilanciata della MD1 fornisce un segnale nitido, meno suscettibile al rumore rispetto a un cavo sbilanciato e permettendo l'uso di cavi più lunghi. Un altro vantaggio di un collegamento bilanciato è il CMR (reiezione di modo comune), che elimina le interferenze (hum e rumori di fondo) lasciando inalterato il segnale originale.
Il jack THRU permette di ricevere il segnale in ingresso e trasferirlo a un amplificatore o un monitor senza incidere sul suono originale. Ciò elimina la necessità di microfonare l'amplificatore per chitarra, preferibile in molti casi e in particolare perché sempre più artisti usano monitor in-ear.
Seguendo le istruzioni per la cura e la manutenzione, la MD1 funzionerà senza problemi per diversi anni. Per eventuali interventi di assistenza sulla DI box, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Contattare Samson al numero 1–800–3SAMSON (1–800–372–6766) per ottenere un numero RA prima di inviare il prodotto. Se la DI box è stata acquistata fuori dagli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.
Descrizione

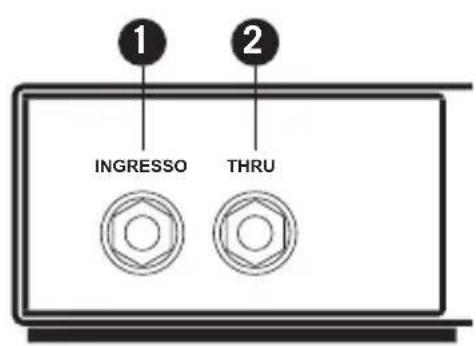

- INPUT - Jack di ingresso da 1/4" ad alta impedenza per collegare strumenti o segnali di linea.
- THRU – Uscita da 1/4" per inviare il segnale in ingresso a un monitor o amplificatore da palco.
- Interruttore GROUND LIFT – Quando l'interruttore è premuto, il collegamento a massa (pin-1) è disattivo.
- BALANCED OUTPUT – Connettore XLR maschio a bassa impedenza.
Configurazione

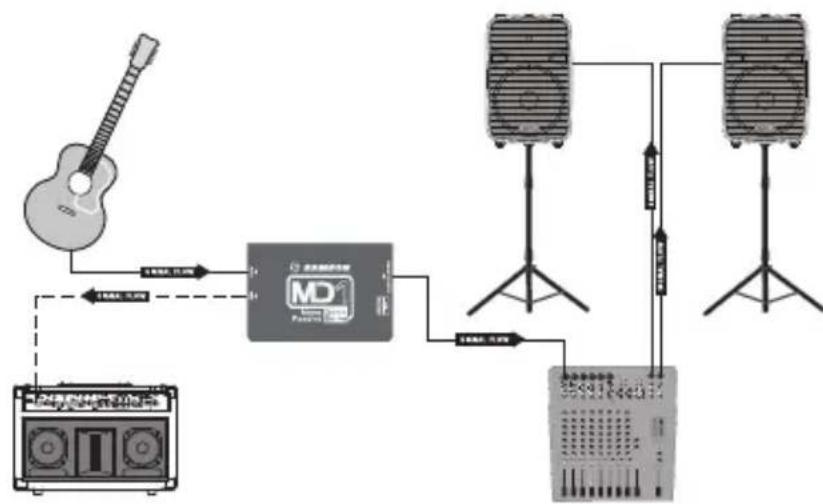

La MD1 è molto utile sul palco o in studio per collegare sorgenti audio sbilanciate o strumenti con pickup. Grazie alla MD1, il segnale può essere inviato nitidamente su lunghe distanze, beneficiando al contempo di basso rumore e reiezione di modo comune forniti dall'uscita bilanciata a basso livello. Il diagramma seguente mostra un tipico collegamento tra una chitarra acustica, un amplificatore per chitarra acustica e un impianto PA.
- Impostare i controlli del volume del proprio sistema audio in posizione di spegnimento.
- Collegare lo strumento o un'altra sorgente audio al jack INPUT della MD1.
- Collegare l'uscita THRU a un altoparlante monitor o a un sub-mixer.
- Collegare il jack BALANCED OUTPUT all'ingresso microfono di un mixer o un altro dispositivo audio.
- Aumentare il volume del sistema audio sul livello appropriato.
- In caso di hum o rumori di fondo, impostare l'interruttore GROUND LIFT in posizione LIFT.
Specifiche tecniche
Tipo DI box mono passiva
Risposta in frequenza Da 18 Hz a 40 kHz ±0,1 dB
Ingresso max. +20 dBu 0,35% THD
Gamma dinamica >100 dB all'uscita bilanciata
Rumore -117 dB
Distorsione armonica totale <0,03% da 20 Hz a 40 kHz
Impedenza di ingresso 400 kΩ
Impedenza di uscita 250 Ω ±20%
Trasformatore Samson STL
Rapporto trasformatore 15:1
Interruttore Ground Lift Scollega il pin-1 del connettore XLR (uscita)
Connettori Jack fono da 1/4", XLR sbilanciato (ingresso e Thru), bilanciato (uscita)
Struttura Chassis in acciaio calibro 14
Dimensioni 5" x " 3.38" x 1.95"
127 mm x 86 mm x 49,6 mm
Peso 1.49 lb
680 g

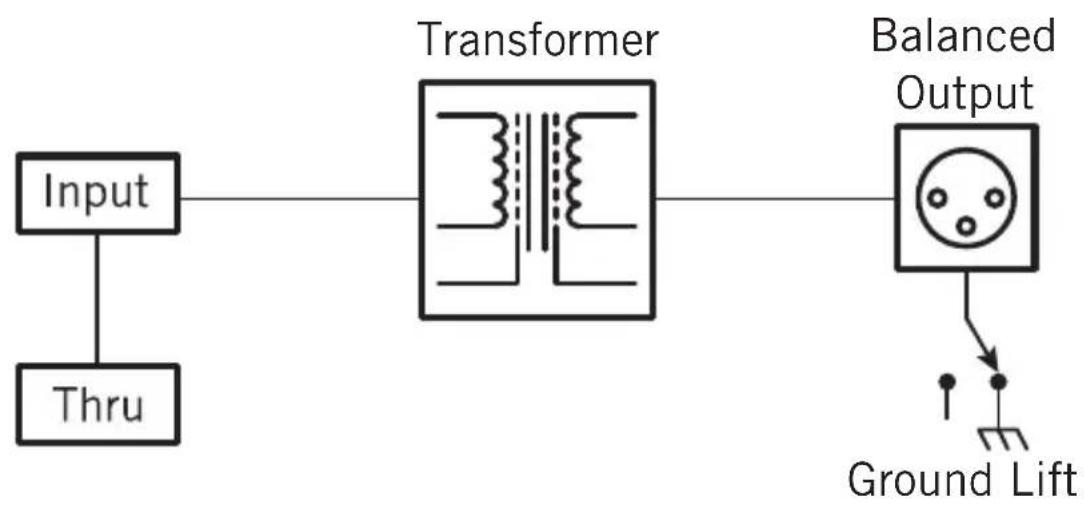

Diagramma a blocchi
