Tipo	Caja directa pasiva mono
Respuesta en frecuencia	18 Hz a 40 kHz ±0,1 dB
Entrada máxima	+20 dB (0,35 % THD)
Rango dinámico	Superior a 100 dB (salida balanceada)
Piso de ruido	-117 dB
Distorsión armónica total	Inferior a 0,03 % de 20 Hz a 40 kHz
Impedancia de entrada	400 kΩ
Impedancia de salida	250 Ω ±20 %
Transformador	Blindaje Faraday, relación 15:1
Conmutador de atenuador (PAD)	0 dB, -15 dB, -30 dB
Ground Lift	Desconecta el pin XLR 1 (salida)
Conectores de entrada	Jack 6,35 mm no balanceado (In y Thru)
Conector de salida	XLR macho balanceado
Construcción	Chasis de acero calibre 14
Dimensiones	127 x 86 x 49,6 mm (5 x 3,38 x 1,95 pulgadas)
Peso	667 g (1,47 lb)
Alimentación	Pasiva, no requiere alimentación
Mantenimiento	Limpiar con un paño seco y suave

Preguntas frecuentes - MD1 Pro SAMSON

¿Cómo conectar una guitarra al MD1 Pro?

Conecte su guitarra (u otro instrumento) a la toma INPUT jack de 6,35 mm. La salida BALANCED OUTPUT XLR se conecta a una entrada de micrófono de la mesa de mezclas. Utilice la salida THRU para enviar la señal a un amplificador o retorno si es necesario.

¿Para qué sirve el conmutador de atenuador (PAD)?

El conmutador PAD atenúa la señal de entrada en -15 dB o -30 dB para evitar la distorsión cuando conecta fuentes de nivel de línea alto o de altavoz. Comience siempre con la posición -30 dB con las salidas de amplificador de potencia.

¿Cuándo usar el ground lift?

Active el conmutador GROUND LIFT en posición LIFT si escucha un zumbido o ruido de fondo (bucle de masa). Esto desconecta la masa del blindaje de la entrada para eliminar interferencias.

¿Puedo conectar la salida de un amplificador de guitarra al MD1 Pro?

Sí, pero ajuste el conmutador PAD a -30 dB antes de conectar. El MD1 Pro puede aceptar hasta 40 V. La tabla en el manual indica las potencias máximas según la impedancia (ej: 400 W en 4 Ω).

¿Cuál es la diferencia entre las salidas THRU y BALANCED OUTPUT?

La salida THRU es una copia directa de la señal de entrada (no balanceada) que puede enviarse a un amplificador o retorno de escenario. La BALANCED OUTPUT es una señal balanceada de baja impedancia para larga distancia sin ruido, típicamente hacia la consola.

¿El MD1 Pro necesita alimentación?

No, el MD1 Pro es completamente pasivo: no necesita ninguna pila ni alimentación fantasma. El transformador realiza el balanceo sin fuente de energía externa.

¿Cómo usar el MD1 Pro con un teclado o caja de ritmos?

Conecte la salida de su teclado a la entrada INPUT. Si la señal es demasiado fuerte (distorsión), use el PAD en -15 dB. Conecte la salida XLR a la consola. También puede usar la salida THRU para un amplificador de monitoreo.

¿Qué hacer si la señal es demasiado débil después del MD1 Pro?

Verifique que el conmutador PAD esté en 0 dB (sin atenuación). El MD1 Pro no amplifica, adapta la impedancia. Asegúrese de que la consola reciba bien la señal y suba la ganancia de entrada si es necesario.

¿El MD1 Pro funciona con cables XLR largos?

Sí, la salida balanceada de baja impedancia permite recorrer largas distancias (más de 30 m) sin pérdida de señal ni ruido excesivo, gracias al rechazo de modo común.

¿Cómo mantener el MD1 Pro?

Limpie la carcasa con un paño seco y suave. Evite disolventes. Guárdelo en un lugar seco. No hay piezas internas reparables por el usuario; contacte a Samson para cualquier reparación.

MANUAL DE USUARIO MD1 Pro SAMSON

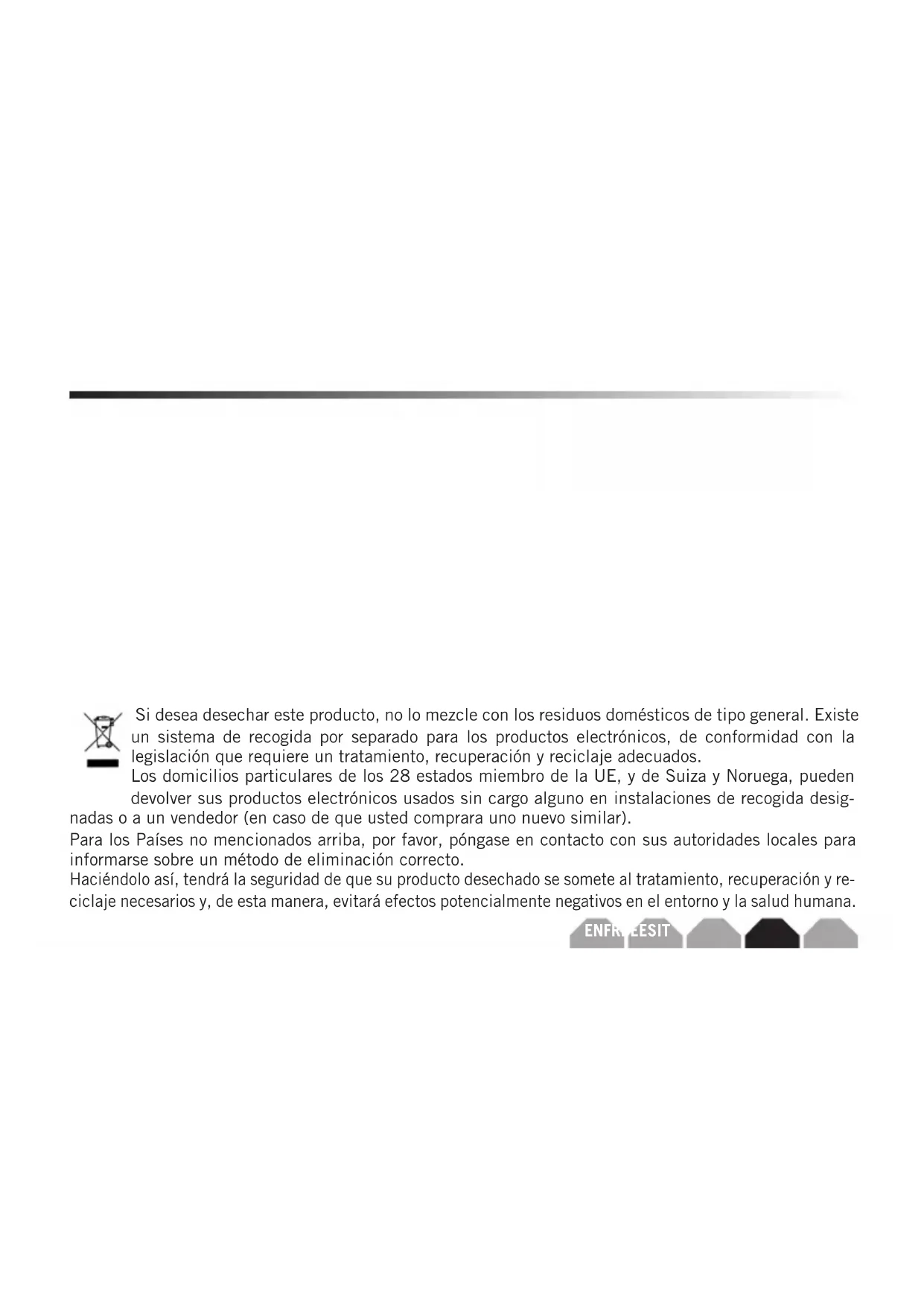

Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados.

Los domicilios particulares de los 28 estados miembro de la UE, y de Suiza y Noruega, pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida desiga un vendedor (en caso de que usted comprara uno nuevo similar).

Para los Países no mencionados arriba, por favor, póngase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto.

Haciéndolo así, tendrá la seguridad de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de esta manera, evitará efectos potencialmente negativos en el entorno y la salud humana.

Introducción

Una caja de inserción directa, en inglés DI Box, convierte señales de alta impedancia no balanceadas a señales de baja impedancia balanceadas. Esto ofrece la posibilidad de tender cables largos sin deterioro de la señal, además de poderse conectar señales de audio a la entrada de micrófono de una mesa de mezclas.

Las S-Max Direct Boxes de Samson combinan una circuitería de sonido de calidad superior con una construcción duradera y a prueba de desplazamientos, para ofrecer soluciones de conexión de señal de alta calidad para aplicaciones tanto en directo como en estudio. La Samson MD1 Pro Professional Mono Passive Direct Box ofrece una variedad de soluciones de inserción directa (DI) para aplicaciones de sonido en vivo y grabación. Usted puede conectar toda clase de señales de audio, como las procedentes de teclados, cajas de ritmo, mezcladoras, guitarras, procesadores de señal externos e incluso la salida de altavoz activada de un amplificador.

El transformador blindado STLX Faraday de Samson ofrece una respuesta de frecuencia ampliada y plana, una distorsión increíblemente baja, y elimina los zumbidos y las interferencias causadas por las radiofrecuencias. La salida balanceada de la MD1 Pro proporciona una señal limpia, menos susceptible al ruido cuando se compara con un cable no balanceado, lo cual permite tender cables de mayores longitudes. Otra ventaja de una conexión balanceada es el RMC (Rechazo de Modo Común), que proporciona cancelación de interferencia (rumores y zumbidos) dejando al mismo tiempo la señal pura.

El conector THRU le permite desviar la señal de la entrada y pasar la señal a un amplificador o monitor sin afectar al sonido original. Esto puede eliminar la necesidad de microfonear el amplificador de la guitarra, lo cual en muchos casos es preferable, en especial dado que cada vez más grupos utilizan monitores intra-auriculares.

Con un cuidado y mantenimiento adecuados, su MD1 Pro funcionará sin problemas durante muchos años. En el caso de que su caja directa necesitara ser reparada, deberá obtener un número de autorización de devolución (Return Authorization, RA) antes de expedir su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de RA antes de expedir su unidad. Si su caja directa fue adquirida fuera de los Estados Unidos, póngase en contacto con su distribuidor local para conocer detalles acerca de la garantía e información sobre reparaciones.

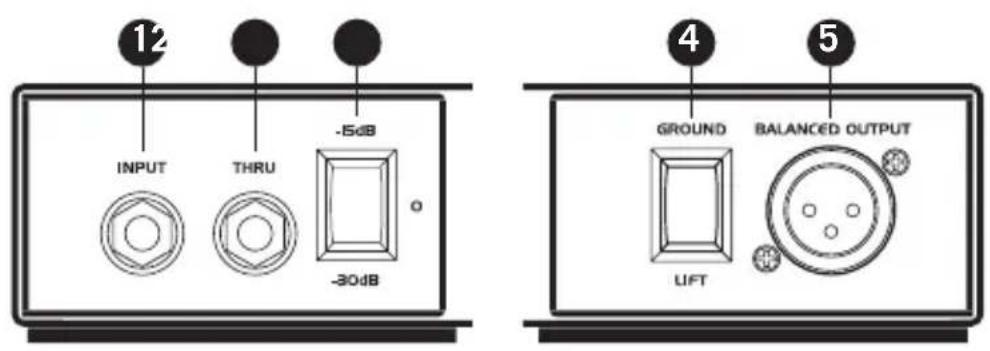

Leyendas

12 INPUT THRU -5dB -30dB 4 GROUND BALANCED OUTPUT LIFT 5

1. INPUT—Conector de entrada de 1/4" de alta impedancia, para la conexión de instrumentos o de audio a nivel de línea o de altavoz.
2. THRU – Salida de 1/4" para pasar la señal de entrada a través de un amplificador de escenario o sistema de monitores.
3. Interruptor Pad de -15dB / -30dB – Al activarse, la señal de entrada se atenúa ya -15dB o -30dB para evitar distorsión o al conectar a una salida a nivel de altavoz.
4. GROUND LIFT (interruptor de tierra) – Al activarse el interruptor, se desconecta la entrada de señal de tierra (blindaje).
5. BALANCED OUTPUT (salida balanceada) – Conector XLR macho de baja impedancia.

Instalación

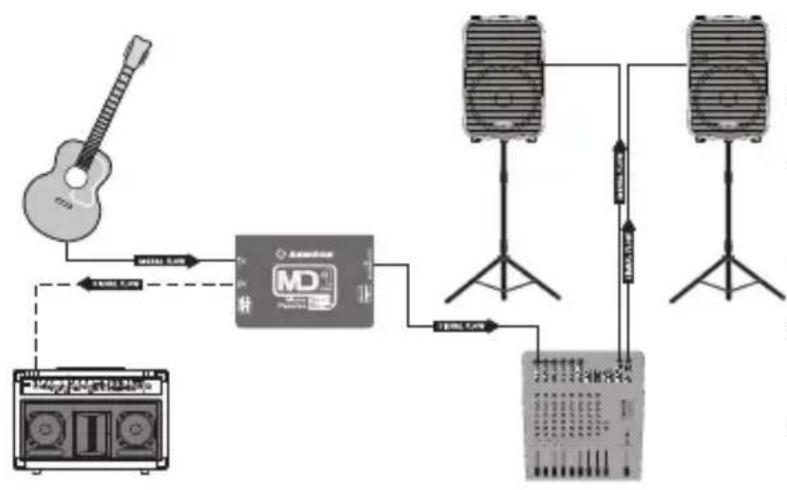

La MD1 Pro puede resultar bastante útil en directo o en el estudio para conectar fuentes de audio no balanceado o instrumentos con pastillas. Utilizando la MD1 Pro, la señal puede enviarse de forma limpia a largas distancias beneficiándose al mismo tiempo del bajo nivel de ruido y del rechazo del modo común que proporciona la salida balanceada de bajo nivel. El diagrama siguiente muestra una conexión típica de una guitarra acústica conectada a un amplificador de guitarra acústica y un sistema de PA.

• Ajuste los controles de volumen de su sistema de audio a la posición off (desconectado).
• Conecte su instrumento u otra fuente de sonido a los conectores INPUT de la MD1 Pro.
• Conecte la salida THRU a un altavoz monitor o una sub-mezcladora.
• Conecte el conector BALANCED OUTPUT a la entrada de micrófono de una mezcladora u otro dispositivo de audio.
• Eleve el nivel del sistema de audio hasta el nivel apropiado.
• Si escucha un rumor o zumbido, ajuste el conmutador GROUND LIFT (interruptor de masa) a su posición LIFT.
• Si oye distorsión, ajuste el interruptor pad a su posición -15dB o -30dB. Puede que necesite ajustar el nivel de entrada de la mezcladora para compensar la señal atenuada.

Conexión de señales a nivel de altavoz

La MD1 Pro ofrece la posibilidad de desviar las señales procedentes de amplificadores, como la salida de un amplificador de guitarra o cualquier amplificador de potencia. Usted puede incluso usar la MD1 para conectar la salida de altavoces de un sistema estéreo doméstico a una mezcladora o sistema de PA.

ADVERTENCIA: Asegúrese de que el conmutador pad esté ajustado a la posición -30dB antes de conectar la señal procedente de la salida de cualquier amplificador.

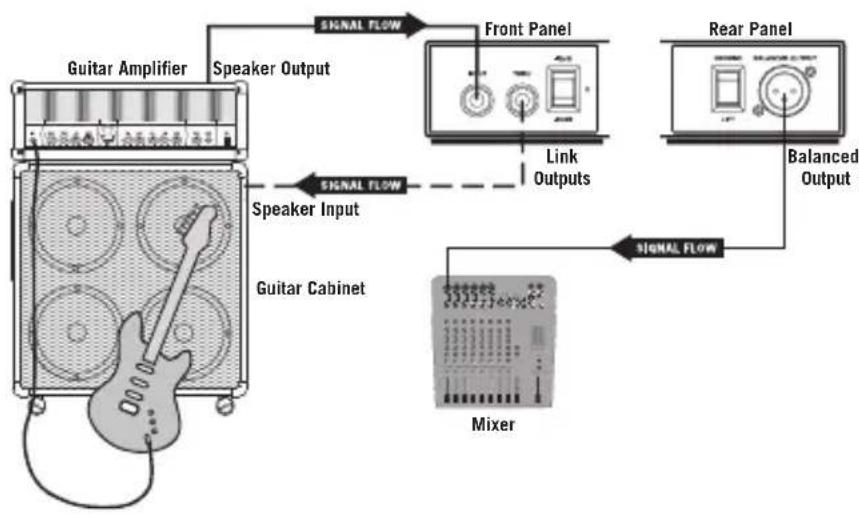

El siguiente diagrama muestra cómo conectar la salida amplificada de un amplificador de guitarra a una mez-cladora.

La MD1 Pro puede aceptar señales de hasta 40 voltios cuando el conmutador pad está en la posición -30dB. Por favor, utilice la siguiente tabla para calcular la salida de potencia máxima basada en la impedancia de salida que funcionará de manera segura con la MD1 Pro:

Potencia Impedancia
800 vatios 2Ω
400 vatios 4Ω
200 vatios 8Ω
100 vatios 16Ω

Especificaciones

Tipo Caja directa pasiva mono

Respuesta de frecuencia 18Hz a 40kHz ±0,1dB

Entrada máxima +20dBu 0,35% THD

Rango dinámico >100dB @ Salida balanceada

Ruido de fondo -117dB

Distorsión armónica total <0,03% de 20Hz a 40kHz

Impedancia de entrada 400kΩ

Impedancia de salida 250Ω ±20%

Transformador Transformador blindado Faraday

Relación de transformación 15:1

Conmutador PAD entrada 0dB, -15dB, -30dB

Interruptor de masa Desconecta XLR pin-1 (Salida)

Conectores Tipo jack de 1/4", no balanceado (Entrada & Thru)

XLR, balanceado (Salida)

Construcción Chasis de acero de calibre 14

Dimensiones 5" x 3,38" x 1,95"

127mm x 86mm x 49,6mm

Peso 1,47lb

667g

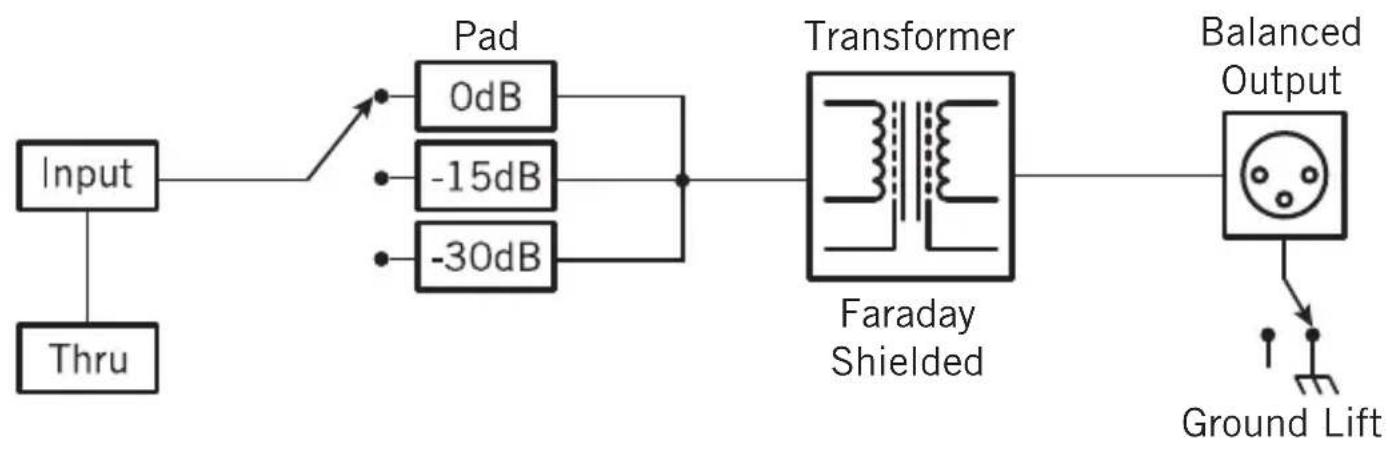

Diagrama de bloques
