UTRUSTA 502.387.02 - Dispositif d'ouverture électrique IKEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dispositif d'ouverture électrique pour tiroirs
Marque	IKEA
Modèle	UTRUSTA 502.387.02
Tension d'entrée	100-240 V AC, 50-60 Hz
Courant nominal	2,0 A
Consommation en veille	≤ 0,15 W (façade fermée)
Mode de fonctionnement	S3 5 % (max. 10 mouvements/10 min)
Niveau de pression acoustique	≤ 70 dB(A)
Température de fonctionnement	0 à +40 °C
Humidité de fonctionnement	5 à 80 % HR sans condensation
Altitude maximale	2000 m (à 25 °C)
Catégorie de protection	IP20
Utilisation prévue	Espaces secs et clos, combiné aux systèmes coulissants IKEA
Fonctions principales	Ouverture électrique par pression ou traction, protection contre les appuis involontaires, amortisseur de sécurité
Sécurité	Distance de sécurité 30 mm autour du bloc d'alimentation, ne pas couvrir, débrancher avant nettoyage, ne pas ouvrir le bloc d'alimentation
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier régulièrement l'absence d'usure ou de dommage
Pièces détachées	Utiliser uniquement des pièces d'origine IKEA, ne pas modifier le produit
Conformité	Directives 2006/42/EC, 2014/30/EU, 2011/65/EU, FCC Partie 15

FOIRE AUX QUESTIONS - UTRUSTA 502.387.02 IKEA

Comment installer l'UTRUSTA ?

Fixer le moteur sur le système coulissant, brancher le bloc d'alimentation sur une prise avec interrupteur, et s'assurer que l'amortisseur de sécurité est correctement positionné. Le meuble doit être fixé au mur.

Pourquoi mon tiroir ne s'ouvre-t-il pas électriquement ?

Vérifiez que le bloc d'alimentation est branché et que l'interrupteur est allumé. Contrôlez le disjoncteur. Si le problème persiste, le moteur ou le bloc d'alimentation peut être défectueux.

Puis-je utiliser l'UTRUSTA avec n'importe quel tiroir ?

Non, il doit être combiné aux systèmes coulissants IKEA et respecter les caractéristiques techniques autorisées. Le tiroir ne doit pas dépasser la hauteur de remplissage maximale.

Comment nettoyer l'appareil ?

Avant de nettoyer la façade, éteignez la prise. Pour le moteur et le bloc d'alimentation, débranchez-les et utilisez un chiffon humide sans eau ni produit de nettoyage en contact avec les composants électriques.

Que faire si l'UTRUSTA s'ouvre intempestivement ?

Branchez le bloc d'alimentation sur une prise avec interrupteur et éteignez-la lorsqu'il n'est pas utilisé. Vérifiez qu'aucun objet n'appuie sur le tiroir.

Les enfants peuvent-ils utiliser l'appareil ?

Les enfants à partir de 8 ans peuvent l'utiliser sous surveillance. Pour éviter tout risque, éteignez l'interrupteur quand l'appareil n'est pas surveillé.

Quelles sont les précautions de sécurité électrique ?

Ne pas ouvrir le bloc d'alimentation, ne pas immerger dans l'eau, maintenir une distance de 30 mm pour la ventilation, et faire réparer les câbles endommagés par un professionnel.

Comment savoir si le bloc d'alimentation fonctionne ?

Le bloc d'alimentation est équipé d'un voyant lumineux LED qui indique l'état de fonctionnement.

Puis-je remplacer moi-même une pièce défectueuse ?

Seules les pièces de rechange d'origine IKEA sont autorisées. Pour le bloc d'alimentation ou le moteur, contactez le fournisseur.

Comment jeter l'UTRUSTA en fin de vie ?

Ne pas jeter avec les déchets ménagers. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE). Consultez la notice de démontage.

MODE D'EMPLOI UTRUSTA 502.387.02 IKEA

Avertissement de sécurité et symboles de danger

AVERTISSEMENT indique un danger qui peut entraîner la mort ou des blessures graves en cas de non respect.

NB indique une information à respecter.

Sécurité

UTRUSTA répond aux normes de sécurité actuelles. Cependant, il peut exister certains risques liés au fonctionnement si les instructions de cette notice ne sont pas respectées. IKEA ne peut être tenu responsable des dommages accidentels ou indirects pouvant résulter du non-respect des instructions de cette notice.

Général

AVERTISSEMENT

• L'appareil doit être uniquement branché à une prise électrique du type et de la puissance indiqués sur l'étiquette (voir transformateur).
• La prise principale et le transformateur doivent être facilement accessible.
• Ni le transformateur ni les câbles ne doivent être en contact avec des pièces mobiles.
• Une distance de sécurité de 30 mm doit être maintenu pour laisser circuler l'air, autrement, il existe un risque de surchauffe du bloc d'alimentation.
• Ne pas couvrir les blocs d'alimentation avec des serviettes ou d'autres articles pour éviter tout risque de surchauffe.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales réduits, ou par des personnes dépourvues d'expérience ou de connaissances, si ces personnes ont bénéficié d'une surveillance ou d'instructions sur l'utilisation en toute sécurité de l'appareil et qu'elles comprennent les dangers liés à son utilisation.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne peuvent être effectués par des enfants sans surveillance.
• *Japon : cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) qui ont besoin d'aide, sauf si ces personnes ont bénéficié d'une surveillance ou d'instructions sur l'utilisation en toute sécurité de l'appareil.

Usage prévu

UTRUSTA aide à l'ouverture des tiroirs et ne doit être utilisé que dans les conditions suivantes :

• Dans des espaces secs et clos.
• Combiné aux systèmes coulissants et dans le respect des caractéristiques techniques autorisées.
• Le meuble doit être fixé au mur pour éviter tout risque de basculement.

IKEA ne peut être tenue responsable de toute autre utilisation.

Fonctionnement

NB

Usure prématurée de UTRUSTA à cause d'une mauvaise utilisation.

• Ne pas appuyer/tirer avec force dans le sens inverse du mouvement lors de l'ouverture du tiroir.
• Bien s'assurer que l'amortisseur de sécurité est positionné sur l'avant.
• Pour éviter que les tiroirs s'activent de façon intentionnelle, il est recommandé de brancher le bloc d'alimentation à une prise avec interrupteur.

Changements structurels et pièces de rechange

AVERTISSEMENT

• Les changements structurels et les pièces de rechange non approuvés par le fabricant peuvent nuire à la sécurité et au fonctionnement de UTRUSTA et ne sont, par conséquent, pas autorisés.
• Le produits tel qu'il est fourni au client ne peut pas être modifié.
• Utiliser uniquement des pièces de rechange d'origine.

Enfants

AVERTISSEMENT

Un tiroir qui s'ouvre peut présenter un risque de blessure pour les enfants.

• Veiller à ce que les enfants soient sous la surveillance d'un adulte afin de s'assurer qu'ils ne jouent pas avec cet appareil.
• Afin de s'assurer que UTRUSTA ne se déclenche pas par erreur, l'interrupteur sur lequel est branchée la prise doit être éteint.

Nettoyage et entretien

AVERTISSEMENT

Il existe un danger d'électrocution si un liquide pénètre le bloc d'alimentation.

• Avant de nettoyer la façade, éteindre la prise sur laquelle le bloc d'alimentation est branchée.
• Avant de nettoyer le moteur et/ou le bloc d'alimentation débrancher le bloc d'alimentation.
• S'assurer que de l'eau ou des produits de nettoyage n'entrent pas en contact avec le moteur ou le bloc d'alimentation. Utiliser un chiffon humide.
• Ne jamais ouvrir le bloc d'alimentation ou le moteur.
• Tout câble endommagé doit être immédiatement réparé par un professionnel qualifié.

- Vérifier régulièrement que le produit ne présente aucun signe d'usure ou d'endommagement. En cas de signe d'usure ou d'endommagement, ou si le produit a été mal utilisé ou ne fonctionne pas, contacter le fournisseur pour plus d'informatios.

UTRUSTA

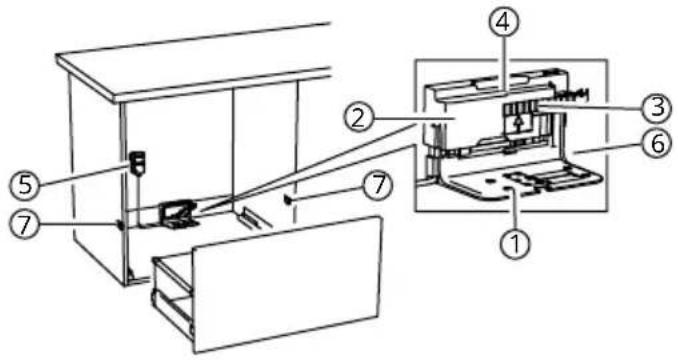

Vue d'ensemble

1. Fixation

2. Moteur

3. Protection pendant le transport

4. Protection contre les éclaboussures

5. Bloc d'alimentation dont câble inclus

6. Élément de montage

7. Amortisseur de sécurité

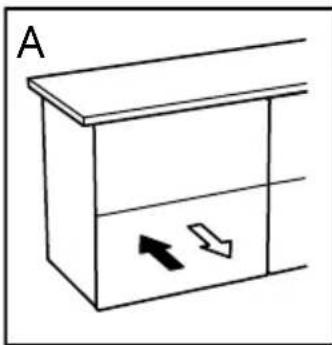

Fonction d'ouverture électrique

Lorsqu'on appuie ou tire sur la façade ou la poignée du tiroir (A), le mécanisme de propulsion du moteur (B) pivote vers l'avant et ouvre légèrement le tiroir.

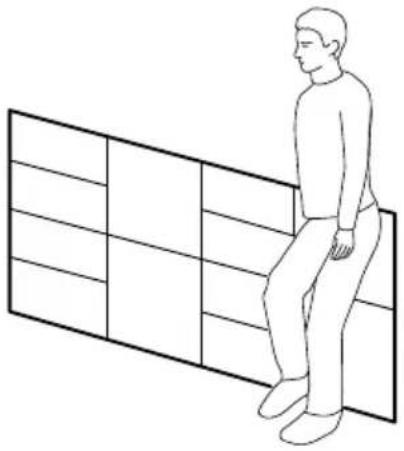

Protection contre les appuis

La fonction d'ouverture électrique se déclenche par un appui ou une pression rapide. S'appuyer contre le tiroir, par exemple, ne déclenchera pas l'ouverture.

Bloc d'alimentation UTRUSTA

Le bloc d'alimentation alimente le moteur. Un voyant lumineux LED indique l'état de fonctionnement du bloc d'alimentation.

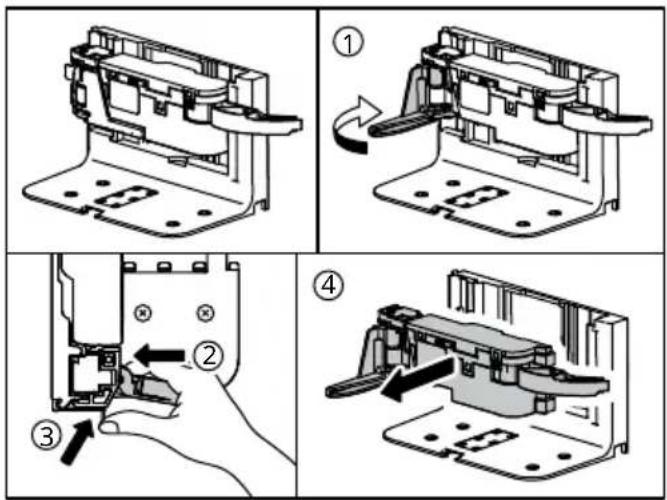

1. Indicateur lumineux LED 1 d'état de fonctionnement Retrait du moteur UTRUSTA

Problème Cause possible : Solution
UTRUSTA ne fonctionne pas alors que je pousse ou que j'appuie dessus.	Le bloc d'alimentation n'est pas branché à la prise.	Insérer le bloc d'alimentation dans la prise
	L'alimentation électrique est coupée.	Vérifier le disjoncteur/fusible.
		Si besoin, faire appel à un électricien qualifié.
	Le bloc d'alimentation est défectueux. Les câbles sont défectueux.	Remplacer le bloc d'alimentation.
	La hauteur max. de remplissage du tiroir a été dépassée.	Ouvrir le tiroir manuellement.
		Sortir du tiroir les objets trop hauts.
	Le moteur est défectueux. Remplacer le moteur.
UTRUSTA ne fonctionne que quand j'appuie dessus, mais pas quand je pousse.	Un objet bloque l'ouverture. Enlever	l'objet qui fait obstacle.
	L'amortisseur de sécurité est défectueux ou manquant.	Attacher ou remplacer l'amortisseur de sécurité.

Caractéristiques techniques

Pour un usage dans un lieu sec et clos uniquement.

Tension d'entrée : 100-240 V / AC 50-60 Hz

Courant nominal : 2,0 A

Consommation d'énergie en mode veille : ≤ 0.15 W (façade fermée)

En fonctionnement : S3 5 % (max. 10 mouvements/10 min.)

Niveau de pression acoustique : ≤ 70 dB(A)

Transport/stockage : -30 à +70 °C / 0 à 90 % RH

Fonctionnement : 0 à +40°C / 5 à 80 % RH sans condensation

Altitude max.: 2000 m (à température ambiante de 25°C)

Catégorie de protection : IP20

Mise au rebut des équipements électriques et électroniques :

Les équipements électriques et électroniques ne doivent pas être jetés avec les déchets ménagers non triés. Renseignez-vous auprès des autorités locales pour savoir comment les jeter. UTRUSTA répond aux normes de la Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les équipements électriques ou électroniques sont collectés séparément, afin de pouvoir réutiliser ou recycler d'anciens appareils, et de pouvoir réutiliser les matériaux. Cela permet de maîtriser les risques pour l'environnement et pour la santé liés à la présence de substances dangereuses dans ces appareils. Dans la majorité des cas, l'équipement entier n'a pas besoin d'être mis au rebut conformément à la directive DEEE, mais uniquement la partie qui contient les composants électriques. Veuillez consulter la notice de démontage pour plus d'informations.

Il existe des points de collectes gratuits pour les équipements électriques et électroniques dans votre région. Plus d'informations ici ou sur le site internet IKEA :

DÉCLARATION DE CONFORMITÉ SIMPLIFIÉE UE Nous, soussignés, IKEA, déclarons par la présente que UTRUSTA est conforme aux Directives 2006/42/EC, 2014/30/EU et 2011/65/EU.

Le texte complet de la déclaration UE de conformité est disponible sur le site internet IKEA.

Conformité

NB : cet appareil a été testé et est conforme aux exigences relatives aux appareils électroniques de classe B, selon la partie 15 des règles de la FCC (Commission fédérale des communications).

Ces limites sont conçues pour assurer une protection suffisante contre les interférences nuisibles dans les installations résidentielles.

Cet équipement génère, utilise et peut dégager de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions du fabricant, provoquer un brouillage préjudiciable aux communications radio.

Il n'existe toutefois aucune garantie qu'un équipement particulier ne sera pas victime de brouillage. Si cet équipement entraîne un brouillage préjudiciable à la réception des émissions radio ou de télévision, identifiable en mettant le terminal hors puis sous tension, il est recommandé à l'utilisateur de tenter de résoudre ce problème au moyen d'une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.

Augmenter la distance entre l'équipement et le récepteur.

Brancher l'équipement à une prise placée sur un circuit différent de celui auquel le récepteur est raccordé.

Se renseigner auprès du revendeur ou d'un technicien radio/TV expérimenté.

EAC

Déclaration de conformité du fournisseur

47 CFR § 2.1077 Information de conformité Identifiant unique

Type produit : UTRUSTA

Partie responsable - Information de contact aux États-Unis

Blum Inc.

7733 Old Plank Rd.

Déclaration de conformité FCC

Cet équipement est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas produire de brouillage, (2) l'appareil doit accepter tout brouillage radioélectrique subi, même si cela est susceptible de compromettre son fonctionnement.
