BEDIENUNGSANLEITUNG UTRUSTA 502.387.02 IKEA

Warn- und Gefahrensymbole

Ein WARNHINWEIS weist auf eine Gefahr hin, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führen kann.

BITTE BEACHTEN weist auf Informationen hin, die beachtet werden sollten.

Sicherheitshinweis

UTRUSTA entspricht den aktuellen Sicherheitsnormen. Dennoch bestehen gewisse Betriebsrisiken, wenn die Anleitungen in diesem Merkblatt nicht befolgt werden. Bitte beachten, dass IKEA nicht für zufällige oder Folgeschäden verantwortlich ist, die aufgrund der Nichtbeachtung dieser Gebrauchsanleitung entstehen können.

Allgemeines

WARNHINWEIS!

• Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die dem auf dem Serienschild angegebenen Typ und der Frequenz entspricht (siehe Netzteil).
• Der Netzstecker und das Netzteil müssen leicht zugänglich sein.
• Weder das Netzteil noch die Verkabelung dürfen mit beweglichen Teilen in Berührung kommen.
• Für die Luftzirkulation muss ein Sicherheitsabstand von 30 mm eingehalten werden, da sonst die Gefahr einer Überhitzung des Netzteils besteht.
• Das Netzteil nicht mit Handtüchern oder anderen Gegenständen abdecken, da Überhitzungsgefahr besteht.
• Dieses Produkt kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Kenntnis oder Erfahrung benutzt werden, sofern sie in die sichere Benutzung und Handhabung des Produkts eingewiesen wurden und die damit verbundenen Risiken verstehen.
• Kinder dürfen keinesfalls mit dem Gerät spielen.
• Reinigung und Instandhaltung dürfen von Kindern nicht ohne Anleitung/Aufsicht ausgeführt werden.
• Japan: Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) bestimmt, die Hilfe benötigen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen.

Vorgesehene Verwendung

UTRUSTA unterstützt das Öffnen von Schubladen und darf nur unter den folgenden Bedingungen verwendet werden:

- In trockenen, geschlossenen Räumen.

• In Kombination mit Auszugssystemen innerhalb der zulässigen technischen Spezifikationen.
• Das Möbelstück muss sicher an der Wand befestigt sein, sodass es nicht umkippen kann.

Für eine andere Verwendung übernimmt IKEA keine Haftung.

Bedienung

BITTE BEACHTEN

Vorzeitiger Verschleiß von UTRUSTA durch unsachgemäßen Gebrauch.

• Beim Öffnen der Schublade nicht mit Kraft gegen die Bewegungsrichtung drücken/ziehen.
• Bitte darauf achten, dass der Abstandshalter an der Vorderseite angebracht ist.
• Um sicherzustellen, dass Schubladen nicht ungewollt aktiviert werden können, empfehlen wir, das Netzteil an eine Steckdose mit Schalter anzuschließen.

Bauliche Veränderungen und Ersatzteile

WARNHINWEIS!

• Vom Hersteller nicht freigegebene bauliche Veränderungen und Ersatzteile beeinträchtigen die Sicherheit und Funktionalität von UTRUSTA und sind daher nicht zulässig.
• Das Produkt bei Auslieferung an die Kund:innen darf nicht verändert werden.
• Es dürfen nur Original-Ersatzteile verwendet werden.

Kinder

WARNHINWEIS!

Das Öffnen von Schubladen kann ein Verletzungsrisiko für Kinder darstellen.

• Wenn Kinder im Raum sind, müssen sie ordnungsgemäß beaufsichtigt werden, damit sie nicht mit dem Produkt spielen.
• Um sicherzustellen, dass UTRUSTA nicht unbeabsichtigt ausgelöst wird, sollte die schaltbare Steckdose ausgeschaltet werden.

Reinigung und Pflege

WARNHINWEIS!

Es besteht die Gefahr eines Stromschlags, wenn Flüssigkeiten in das Netzteil eindringen.

• Vor der Reinigung der Front die schaltbare Steckdose, an die das Netzteil angeschlossen ist, ausschalten.
• Vor dem Reinigen des Antriebsgeräts und/oder des Netzteils ist das Netzteil vom Netz zu trennen.

- Sicherstellen, dass kein Wasser oder scharfes Reinigungsmittel mit dem Antriebsgerät oder dem Netzteil in Berührung kommt – nur ein leicht feuchtes Tuch verwenden.

- Niemals das Netzteil oder das Antriebsgerät öffnen.

- Kabelschäden sollten umgehend von qualifiziertem Fachpersonal repariert werden.

- Das Gerät regelmäßig nach Abnutzungserscheinungen untersuchen. Sollten solche Anzeichen vorliegen oder sollte das Gerät falsch verwendet worden sein oder nicht mehr funktionieren, den Lieferanten wegen weiterer Informationen kontaktieren.

UTRUSTA

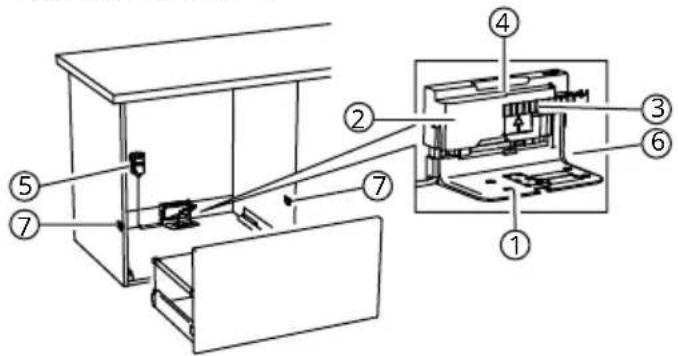

PRODUKTÜBERSICHT

1. Befestigungsbeschlag

2. Antriebsgerät

3. Transportschutz

4. Tropfwasserschutz

5. Netzteil inklusive Kabel

6. Montagevorrichtung

7. Abstandsdämpfer

Elektrische Öffnungsfunktion

A

Wenn die Front der Schublade gedrückt und/oder am Griff (A) gezogen wird, schwenkt der Auswurfhebel des Antriebgeräts (B) nach vorne und die Schublade öffnet sich ein kleines Stück.

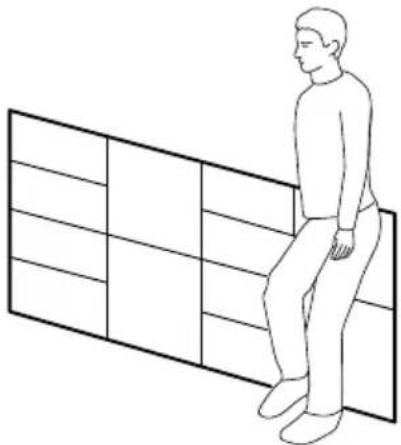

Anlehnschutz

Die elektrische Öffnungsfunktion wird durch eine kurze Berührung oder ein kurzes Ziehen ausgelöst. Durch ein Anlehnen an die Schublade wird sich diese z. B. nicht öffnen.

UTRUSTA Netzteil

Das Netzteil versorgt das Antriebsgerät mit Strom. Ein LED-Signal zeigt an, ob das Netzteil im Betriebsmodus ist.

1. Betriebsmodusanzeige LED1

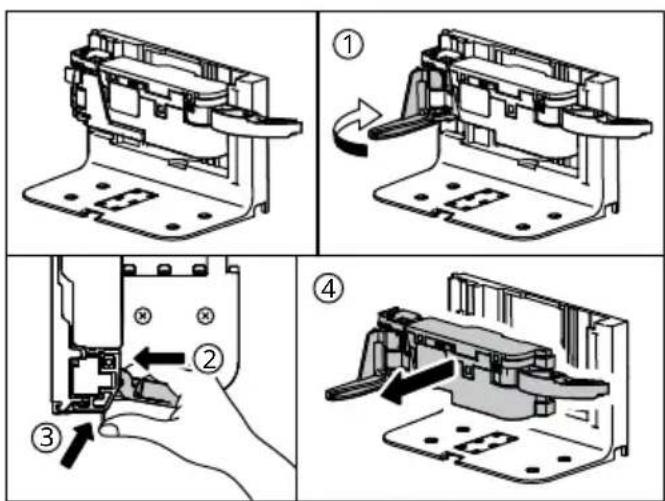

UTRUSTA Antriebsgerätentnahme

Störung Mögliche Ursachen Abhilfemaßnahmen
UTRUSTA funktioniert weder durch Ziehen noch durch Schieben.	Das Netzteil ist nicht an die Steckdose angeschlossen.	Das Netzteil an eine Steckdose anschließen.
	Stromzufuhr unterbrochen. Den Schutzschalter/die Sicherungen überprüfen.
	Das Netzteil ist defekt. Die Verkabelung ist defekt.	Das Netzteil austauschen.
	Max. Füllhöhe der Schublade wurde überschritten.	Die Schublade von Hand öffnen.
		Zu hohe Gegenstände aus der Schublade nehmen.
	Das Antriebsgerät ist defekt. Das Antriebsgerät austauschen.
UTRUSTA funktioniert nur beim Ziehen, nicht beim Schieben.	Objekt versperrt den Weg. Das Hindernis entfernen.
	Abstandsdämpfer fehlt oder ist defekt.	Den Abstandsdämpfer montieren oder austauschen.

Technische Daten

Sollte nur in trockenen, geschlossenen Räumen verwendet werden.

Nennspannung: 100-240 V AC/50-60 Hz

Nennstrom: 2,0 A

Leistungsaufnahme im Standby-Modus: ≤ 0,15 W (bei geschlossener Front)

Betriebsmodus: S3 5 % (max. 10 Bewegungen/10 Min.)

Emissions-Schalldruckpegel: ≤ 70 dB(A)

Transport/Aufbewahrung: -30° bis +70° C/0 bis 90% RH

Betrieb: 0° bis +40° C/5 bis 80 % RH nicht kondensierend

Maximale Höhe: 2000 m (bei einer Umgebungstemperatur von 25°C)

Schutzklasse: IP20

Entsorgung von elektrischen/elektronischen Geräten

Elektrische und elektronische Geräte können nicht mit dem Hausmüll entsorgt werden, wenn sie ausgedient haben. Bei der örtlichen Behörde über das weitere Vorgehen informieren. UTRUSTA erfüllt die Anforderungen der WEEE-Richtlinie 2012/19/EU. Elektro- und Elektronikgeräte werden getrennt gesammelt, sodass Altgeräte wiederverwendet oder recycelt und ihre Materialien wiederverwendet werden können. Dadurch soll verhindert werden, dass gefährliche Stoffe, die in den Geräten enthalten sein können, bei der Entsorgung die Umwelt und Gesundheit schädigen. In den meisten Fällen muss nicht das gesamte Gerät nach den WEEE-Richtlinien entsorgt werden, sondern nur der Teil, der mit elektrischen Komponenten ausgestattet ist. Mehr darüber in der Demontageanleitung. In der Nähe gibt es kostenlose Sammelstellen für die Rückgabe von Elektro- und Elektronikgeräten. Weitere Informationen dazu auf der IKEA Webseite. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG IKEA erklärt hiermit, dass UTRUSTA den Richtlinien 2006/42/EC, 2014/30/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist auf der IKEA Webseite verfügbar.

Einhaltung der Richtlinie

BITTE BEACHTEN: Dieses Produkt ist getestet und erfüllt die Grenzwerte für ein Digitalgerät der Klasse B gem. Teil 15 der FCC-Richtlinien.

Diese Grenzwerte sind angelegt, um bei Installationen in Wohnbereichen angemessenen Schutz vor schädlichen Störungen zu gewähren.

Das Produkt erzeugt, benutzt und kann Funkwellen ausstrahlen. Wenn es nicht entsprechend der Anleitung montiert und verwendet wird, kann es zu Störungen in Funkbereichen führen.

Allerdings gibt es keine Garantie dafür, dass nicht in/durch einzelne/n Geräte/n Störungen auftreten können. Sollte das Produkt Störungen im Radio- und Fernsehbetrieb verursachen (was sich durch Ein- und Ausschalten des Produkts kontrollieren lässt), empfehlen wir dem Nutzer/der Nutzerin eine oder alle folgenden Gegenmaßnahmen:

Die Empfangsantenne neu einzustellen oder umzustellen.

Die Entfernung zwischen dem Produkt und dem Empfängergerät zu vergrößern.

Das Produkt an einer Steckdose anzuschließen, die nicht zum gleichen Stromkreis wie das Empfängergerät gehört.

Bei Fragen den Wiederverkäufer bzw. erfahrene Radio-/Fernsehtechniker*innen zu Rate ziehen.

EAC

Konformitätserklärung des Lieferanten

47 CFR § 2.1077 Konformitätsinformationen

Eindeutige Kennung

Produkttyp: UTRUSTA

Verantwortliche Partei – U.S. Kontaktinformationen Blum Inc.

7733 Old Plank Rd.

FCC-Konformitätserklärung

Dieses Produkt erfüllt Abschnitt 15 der FCC-Richtlinien. Die Benutzung unterliegt folgenden zwei Bedingungen:

(1) das Produkt darf keine schädlichen Störungen verursachen und (2) das Produkt muss eventuell eintretende Störungen akzeptieren; auch Störungen, die zu unerwünschten Effekten bei der Benutzung führen.
