MANUALE UTENTE UTRUSTA 502.387.02 IKEA

Segnali di avvertenza e simboli di pericolo

AVVERTENZA indica un pericolo che può avere conseguenze letali o provocare serie lesioni se non vi si presta attenzione.

NOTA indica un'informazione che deve essere tenuta presente.

Sicurezza

UTRUSTA è conforme agli standard di sicurezza vigenti. Ciononostante, il mancato rispetto delle istruzioni riportate nel presente opuscolo comporta determinati rischi associati all'uso dell'apparecchio. Tieni presente che IKEA non è responsabile di eventuali danni indiretti o incidentali derivanti dalla mancata osservanza delle istruzioni presenti in questo opuscolo.

Generale

AVVERTENZE

• Il dispositivo può essere collegato solo a un alimentatore le cui caratteristiche tecniche (tipo e frequenza) corrispondono a quelle riportate nell'etichetta con codice seriale (vedi unità di alimentazione).
• La presa principale e l'unità di alimentazione devono essere facilmente accessibili.
• Né l'unità di alimentazione, né i cavi devono entrare in contatto con parti in movimento.
• Deve essere mantenuta una distanza di sicurezza di 30 mm che permetta la circolazione dell'aria, altrimenti l'unità di alimentazione potrebbe surriscaldarsi.
• Non coprire le unità di alimentazione con asciugamani o altri prodotti per evitare il rischio di surriscaldamento.
• Questo apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, purché siano sottoposte alla sorveglianza di una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni riguardanti l'utilizzo sicuro dell'apparecchio e siano consapevoli dei pericoli che può comportare.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere effettuate dai bambini senza la sorveglianza di un adulto.
• Giappone: questo apparecchio non può essere utilizzato da persone (compresi i bambini) che necessitano di assistenza, a meno che non siano sottoposte alla sorveglianza di una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni riguardanti l'utilizzo sicuro dell'apparecchio.

Impiego

UTRUSTA supporta l'apertura dei cassetti e può essere utilizzato solo alle seguenti condizioni:

• In ambienti chiusi e asciutti.
- In combinazione con sistemi estraibili che rispettino i parametri tecnici consentiti.
- Il mobile deve essere fissato alla parete in modo che non possa ribaltarsi.

IKEA declina qualsiasi responsabilità per utilizzi diversi da quelli prescritti.

Utilizzo

NOTA

Usura precoce di UTRUSTA a causa di uso improprio.

• Non premere o tirare con forza nella direzione opposta a quella del movimento durante l'apertura del cassetto.
• Assicurati che il distanziatore di protezione sia attaccato alla parte frontale.
• Per garantire che i cassetti non possano essere attivati involontariamente, consigliamo di collegare l'unità di alimentazione a una presa abbinata a un interruttore.

Modifiche strutturali e pezzi di ricambio

AVVERTENZE

• Modifiche strutturali e pezzi di ricambio non autorizzati dal produttore compromettono la sicurezza e la funzionalità di UTRUSTA e, pertanto, non sono ammessi.
• Non è consentito modificare il prodotto così come fornito al cliente.
• Vanno utilizzati esclusivamente pezzi di ricambio originali.

Bambini

AVVERTENZE

L'apertura dei cassetti può esporre i bambini al rischio di lesioni.

• I bambini devono essere sorvegliati quando si trovano nella stanza, in modo che non giochi con il dispositivo.
• Per assicurarsi che UTRUSTA non venga attivato inavvertitamente, la presa abbinata all'interruttore deve essere spenta.

Manutenzione e pulizia del mobile

AVVERTENZE

Esiste il pericolo di scosse elettriche se dei liquidi penetrano all'interno dell'unità di alimentazione.

- Prima di pulire il frontale, spegni la presa abbinata all'interruttore a cui l'unità di alimentazione è collegata.

• Prima di pulire l'unità di azionamento e/o l'unità di alimentazione, scollega l'unità di alimentazione dalla rete elettrica.
• Assicurati che acqua o agenti detergenti aggressivi non entrino in contatto con l'unità di azionamento o l'unità di alimentazione. Utilizza un panno umido.
• Non aprire per nessun motivo l'unità di azionamento o l'unità di alimentazione.
• Eventuali danni al cablaggio devono essere riparati immediatamente da professionisti esperti.
• Esamina spesso l'apparecchio per verificare che non abbia subito danni e non vi siano segni di usura. In presenza di tali segni o se l'apparecchio è stato utilizzato in modo improprio o non funziona, contatta il fornitore per chiedere ulteriori informazioni.

UTRUSTA

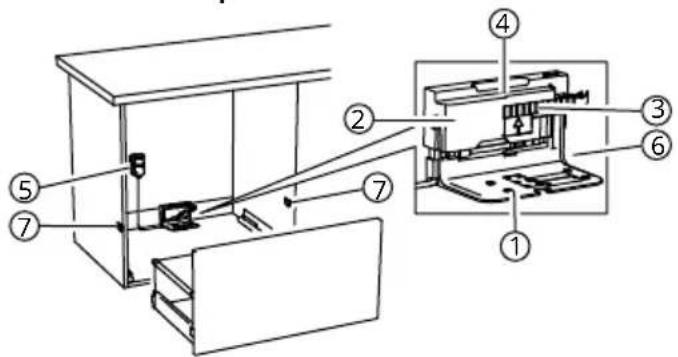

Panoramica del prodotto

1. Staffa di fissaggio
2. Unità di azionamento
3. Protezione per il trasporto
4. Protezione contro il versamento di acqua
5. Unità di alimentazione con cavo compreso
6. Dispositivo di montaggio
7. Distanziatore di protezione

Funzione di apertura elettrica

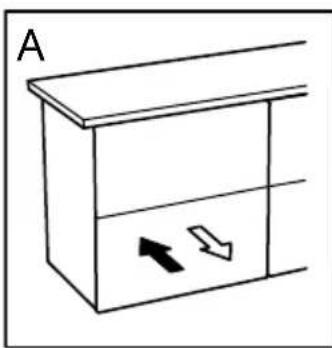

A

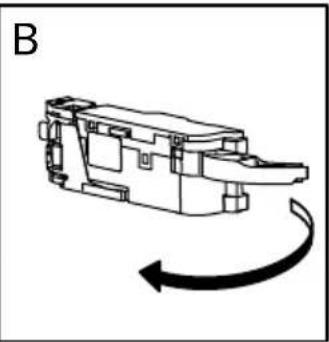

Quando il frontale e/o la maniglia del cassetto (A) vengono tirati o spinti, la leva d'espulsione dell'unità di azionamento (B) gira in avanti e apre il cassetto di qualche centimetro.

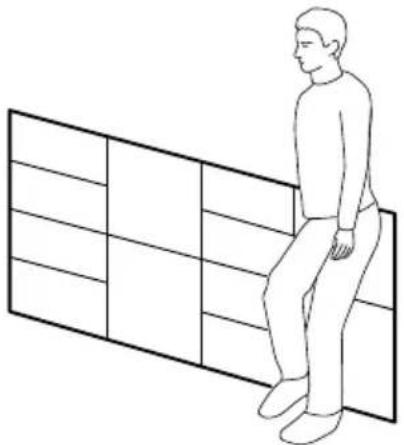

Protezione contro le aperture accidentali

La funzione di apertura elettrica è azionata soltanto se il cassetto viene toccato o tirato leggermente. Appoggiarsi al cassetto, ad esempio, non aziona l'apertura.

UTRUSTA Unità di alimentazione

L'unità di alimentazione alimenta l'unità di azionamento. Una spia a LED si accende quando l'unità di alimentazione è in modalità operativa.

1. Spia a LED della modalità operativa 1

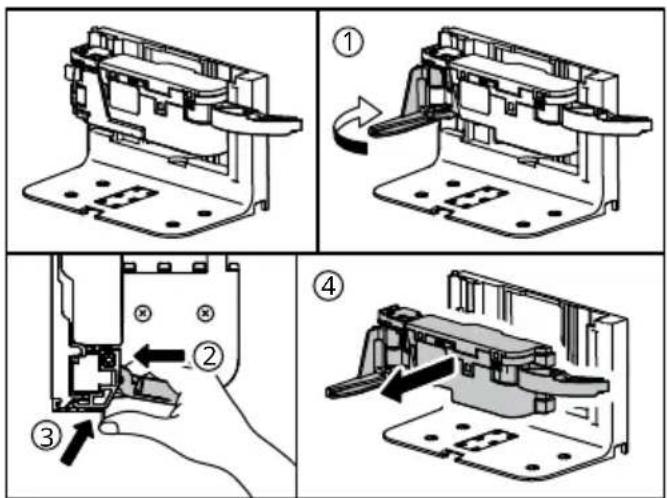

UTRUSTA Rimozione dell'unità di azionamento

Problemi Possibile causa Rimedio
UTRUSTA non funziona né tirando né spingendo.	L'unità di alimentazione non è connessa alla presa.	Collega l'unità di alimentazione alla presa.
	Si è verificata un'interruzione dell'alimentazione.	Controlla l'interruttore/la scatola fusibili.
		Se necessario, rivolgiti a un elettricista autorizzato.
	L'unità di alimentazione è difettosa. Il cablaggio è difettoso.	Sostituisci l'unità di alimentazione.
	È stata superata l'altezza di riempimento massima del cassetto.	Apri il cassetto manualmente.
		Togli dal cassetto gli oggetti troppo alti.
	Drive unit is defective. Sostituisci l'unità di azionamento.
UTRUSTA funziona solo quando tiri, non quando spingi.	Un oggetto intralcia il movimento. Rimuovi l'ostacolo.
	Il distanziatore di protezione non è presente o è difettoso.	Monta o sostituisci il distanziatore di protezione.

Dati tecnici

Destinato unicamente all'uso in ambienti chiusi e asciutti.

Tensione nominale: 100/240 V CA, 50/60 Hz

Corrente nominale: 2,0 A

Consumo in modalità standby: ≤ 0,15 W (frontale chiuso)

Modalità operativa: S3 5% (massimo 10 movementi/10 minuti)

Livello di pressione dell'emissione sonora: ≤ 70 dB(A)

Trasporto/stoccaggio: da -30 a +70 °C/da 0 a 90% RH

In funzione: da 0 a +40 °C/da 5 a 80% RH senza condensa

Altitudine massima: 2000 m (a una temperatura ambiente di 25 °C)

Classe di protezione: IP20

Smaltimento di apparecchi elettrici ed elettronici:

Le apparecchiature elettriche ed elettroniche giunte al termine della loro vita utile non devono essere smaltite insieme ai normali rifiuti domestici. Chiedi alle autorità locali preposte informazioni su come procedere allo smaltimento. UTRUSTA è conforme ai requisiti della Direttiva RAEE 2012/19/UE. Le apparecchiature elettriche ed elettroniche devono essere raccolte separatamente, per poter essere riutilizzate o riciclate, e per consentire il riutilizzo dei materiali che li compongono. Questo è necessario per evitare che eventuali materiali pericolosi contenuti in questi apparecchi causino danni all'ambiente e alla salute delle persone durante lo smaltimento. Nella maggior parte dei casi, non è necessario smaltire secondo le linee guida della Direttiva RAEE l'intero apparecchio, ma solo la parte che contiene componenti elettrici. Per maggiori informazioni su questo, consulta le istruzioni di smontaggio.

Cerca i punti di raccolta gratuiti, presenti nella tua zona, per lo smaltimento degli apparecchi elettrici ed elettronici. Trovi maggiori informazioni su questo sul sito web IKEA:

DICHIARAZIONE DI CONFORMITÀ SEMPLIFICATA DELL'UE

IKEA dichiara che UTRUSTA è conforme alle direttive 2006/42/EC, 2014/30/EU e 2011/65/EU.

Il testo completo della dichiarazione di conformità UE è disponibile sul sito web IKEA.

Conformità

NOTA: questo apparecchio è stato testato e trovato conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della sezione 15 delle norme FCC

Questi limiti sono studiati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale.

Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere rilevate spegnendo e riaccendendo l'apparecchio, l'utente è incoraggiato a cercare di correggere l'interferenza con una o più delle seguenti misure:

Riorientare o riposizionare l'antenna ricevente.

Aumentare la distanza tra l'apparecchio e il ricevitore.

Collegare l'apparecchio a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

Consultare il rivenditore o un tecnico radiotelevisivo esperto per richiedere assistenza.

EAC

Dichiarazione di conformità del fornitore

47 CFR § 2.1077 Informazioni di conformità

Codice di identificazione unico

Tipo di prodotto: UTRUSTA

Parte responsabile: informazioni di contatto per gli Stati Uniti

Blum Inc.

7733 Old Plank Rd.

Dichiarazione di conformità alle Norme FCC

Questo apparecchio è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo apparecchio non può causare interferenze dannose e (2) questo apparecchio deve accettare ogni interferenza in ricezione, comprese quelle che possono determinare un funzionamento non desiderato.
