Enastaende - Lavastoviglie IKEA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie libera installazione
Marca	IKEA
Modello	Enastaende
Dimensioni (L x A x P)	60 x 85 x 60 cm
Peso netto	45 kg
Alimentazione elettrica	230 V ~ 50 Hz, 10 A
Potenza assorbita	1900 W
Classe energetica	A+
Capacità	12 coperti
Programmi di lavaggio	Eco, Intensivo, Normale, Rapido
Livello sonoro	47 dB(A)
Consumo d'acqua per ciclo	9,5 L
Consumo energetico per ciclo	0,92 kWh
Funzioni principali	Cestello superiore regolabile, Partenza ritardata, Asciugatura automatica
Sicurezza	Sicurezza bambini, Protezione antiallagamento
Manutenzione e pulizia	Filtro autopulente, Pulizia regolare dei bracci di irrigazione
Ricambi e riparabilità	Ricambi disponibili presso IKEA, Riparabile da tecnico
Garanzia	2 anni

Domande frequenti - Enastaende IKEA

Come installare la lavastoviglie Enastaende?

Assicurarsi che l'apparecchio sia in piano e collegare gli allacci dell'acqua calda e fredda (se applicabili) e lo scarico. Inserire la spina in una presa con messa a terra.

Quali programmi di lavaggio sono disponibili?

I programmi sono: Eco (economico), Intensivo (stoviglie molto sporche), Normale (uso quotidiano) e Rapido (stoviglie poco sporche).

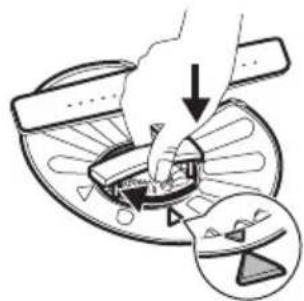

Come pulire il filtro?

Rimuovere il cestello inferiore, svitare il filtro cilindrico e il filtro piatto. Pulirli sotto acqua corrente e rimontarli.

Cosa fare se la lavastoviglie non si avvia?

Verificare che la porta sia ben chiusa, che il programma sia selezionato e che l'alimentazione idrica sia aperta. Consultare il manuale per i codici di errore.

Posso usare il sale rigenerante?

Sì, versare il sale rigenerante nell'apposito compartimento sotto il cestello inferiore. Riempire prima del primo lavaggio e dopo ogni svuotamento del contenitore.

Come impostare la partenza ritardata?

Premere il tasto Partenza ritardata per selezionare il numero di ore di ritardo (1-24). Confermare premendo Avvio.

Quale detersivo usare?

Utilizzare pastiglie o gel tutto-in-uno o detersivo in polvere. Mettere il prodotto nel distributore e chiudere il coperchio.

La lavastoviglie fa rumore durante il lavaggio, è normale?

Un rumore di pompa o di scarico d'acqua è normale. Se si sente un rumore metallico, verificare che le posate non sporgano dal cestello.

Come ottenere i pezzi di ricambio?

Contattare il servizio post-vendita IKEA o recarsi in negozio. Indicare il modello Enastaende e il numero di serie.

Qual è la garanzia di questa lavastoviglie?

IKEA offre una garanzia di 2 anni sui difetti di fabbricazione. Conservare la prova d'acquisto.

MANUALE UTENTE Enastaende IKEA

Informazioni per la sicurezza 62

Descrizione del prodotto 64

Pannello dei comandi 64

Programmi

Opzioni

Preparazione al primo utilizzo 67

Utilizzo quotidiano 70

Con riserva di modifiche.

Consigli e suggerimenti utili 71

Pulizia e cura 72

Risoluzione dei problemi 73

Dati tecnici 75 65

Considerazioni ambientali6676

GARANZIA IKEA 76

Informazioni per la sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

L'apparecchiatura può essere riparata solo da personale qualificato. Utilizzare esclusivamente ricambi originali.

Per evitare il rischio di ferirsi o di danneggiare l'apparecchiatura, non tentare di eseguire da soli interventi di riparazione. Rivolgersi sempre al centro di assistenza.

Sicurezza dei bambini e delle persone vulnerabili

Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

Installazione

- Rimuovere tutti i materiali di imballaggio.

- Non installare e utilizzare l'apparecchiatura se è danneggiata.

- Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.

- Osservare le istruzioni per l'installazione fornite con l'apparecchiatura.

- Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguata-mente ancorate a una struttura fissa.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.
• Il tubo di carico dell'acqua ha una valvo- la di sicurezza che evita che il tubo si al- lenti. Per scollegare il tubo, premere la le- va (B) e ruotare il dispositivo di fissaggio (A) in senso antiorario.

• Il tubo di carico dell'acqua è dotato di una guaina protettiva esterna trasparente. Se il tubo è danneggiato, l'acqua nel tubo diventa scura.
• Se il tubo di carico è danneggiato, scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza per sostituire il tubo di carico dell'acqua.

Collegamento elettrico

Avvertenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.

- Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il centro di assistenza o un elettricista qualificato per sostituire un cavo danneggia-to.

- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

Questa apparecchiatura è conforme alle direttive CEE.

Uso dell'apparecchiatura

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:
• Cucine di negozi, uffici e altri ambienti di lavoro
• Fattorie
• Clienti di hotel, motel e altri ambienti residenziali
• Bed and breakfast.

Avvertenza! Rischio di lesioni.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.
  • Non sedersi o salire sulla porta aperta.
• I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.

- Non bere o giocare con l'acqua all'interno dell'apparecchiatura.

- Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detersivo sulle stoviglie.

Avvertenza! Rischio di scossa elettrica, incendio o ustioni.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

Smaltimento

Avvertenza! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

Descrizione del prodotto

1 Mulinello inferiore
2 Filtri
3 Targhetta dati
4 Contenitore del brillantante
5 Contenitore del detersivo

6 Contenitore del sale
7 Selettore della durezza dell'acqua
8 Mulinello superiore
9 Cestello superiore

Indicatore luminoso

• Durante lo svolgimento di un programma, un indicatore luminoso a luce rossa viene proiettato sul pavimento al di sotto della porta dell'apparecchiatura. Al termine del programma, la luce rossa diventa verde.
• Quando l'apparecchiatura presenta un'anomalia, l'indicatore luminoso a luce rossa lampeggia.
  i L'indicatore luminoso si spegne quando si disattiva l'apparecchiatura.

Pannello dei comandi

1 Tasto on/off
2 Display
3 Tasto Partenza ritardata
4 Tasto Programma (su)
5 Tasto Programma (giù)

6 Tasto Risparmio energetico
7 Tasto Multitab
8 Tasto Annulla
9 Spie

Spie Descrizione
	Spia del sale. La spia è spenta durante l'esecuzione del programma.
[GXGB]	Spia del brillantante. La spia è spenta durante l'esecuzione del pro-gramma.
	Spia di fine.

Programmi

Programma Grado	di sporcoTipo di carico	Fasi delprogramma	Opzioni
1AUTO 45°-70°1)	TuttoStoviglie miste, posa-te e pentole	PrelavaggioLavaggio 45°C o 70°C RisciacquiAsciugatura	Risparmio Energia
2 70° 2)	Sporco intensoStoviglie miste, posa-te e pentole	PrelavaggioLavaggio 70 °CRisciacquiAsciugatura	Risparmio Energia
3 60° 3)	Sporco frescoStoviglie e posate	Lavaggio 60 °CRisciacquo
4ECO 50° 4)	Grado di sporco nor-maleStoviglie e posate	PrelavaggioLavaggio 50 °CRisciacquiAsciugatura	Risparmio Energia
5 45°	Grado di sporco nor-male o leggeroStoviglie e bicchieri delicati	Lavaggio 45 °CRisciacquiAsciugatura	Risparmio Energia
6[3K42] 5)	Tutto Prelavaggio

1) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e la durata del programma.
2) Questo programma prevede una fase di risciacquo ad alta temperatura per garantire migliori risultati igienici. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C per 10 - 14 minuti.
3) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.
4) Programma standard per gli istituti di prova. Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale.
5) Utilizzare questo programma per un risciacquo veloce delle stoviglie. Ciò evita la formazione di cattivi odori all'interno dell'apparecchiatura.
Non utilizzare il detersivo con questo programma.

Valori di consumo

Programma1)	Durata(min)	Energia(kWh)	Acqua(I)
1AUTO 45°-70°	90 - 160 0.9 - 1.7 8 -	15
2 70°	140 - 160 1.5 - 1.6 13	- 14
3	30 0.9 9
	165 - 175 0.9 - 1.0 9	- 11
	70 - 80 0.8 - 0.9 11	- 12
6	14 0.1 4

1) I valori di consumo e di durata possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

Informazioni per gli istituti di prova

Per le informazioni necessarie, relative alle prestazioni inviare una mail a:

[e-mail]

Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati.

Opzioni

Attivare o disattivare le opzioni prima di avviare un programma. Non è possibile attivare o disattivare le opzioni quando un programma è in corso.
Se sono state impostate una o più opzioni, assicurarsi che le rispettive spie siano accese prima di avviare il programma.

Risparmio energetico

Questa opzione diminuisce la temperatura nella fase di asciugatura. Il consumo di energia elettrica viene ridotto del 25%. Al termine del programma le stoviglie possono risultare ancora umide.

Premere il tasto Risparmio energetico:

• Se questa opzione è disponibile per il programma, si accende la spia corrispondente.
• Se questa opzione non è disponibile per il programma, la spia corrispondente lampeggia per alcuni secondi e poi si spegne.

Funzione Multitab

Attivare questa opzione solo se si utilizza il detersivo in pastiglie multifunzione.

Questa opzione disattiva l'erogazione di brillantante e sale. Le rispettive spie sono disattivate.

La durata del programma può aumentare.

• Premere il tasto Multitab; la spia corrispondente si accende.
  • L'opzione rimane attiva fino a quando viene disattivata. Premere il tasto Multi-tab; la spia corrispondente si spegne.

Se si smette di utilizzare il detersivo in pastiglie multifunzione, prima di iniziare ad utilizzare il detersivo, il brillantante e il sale per lavastoviglie separatamente, eseguire le seguenti operazioni:

1. Disattivare l'opzione Multitab.
2. Impostare il decalcificatore dell'acqua sul livello più alto.
3. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
4. Avviare il programma più breve con una fase di risciacquo, senza detersivo e senza piatti.

ITALIANO

1. Regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
2. Regolare il dosaggio di brillantante.

Segnali acustici

I segnali acustici entrano in funzione in queste condizioni:

• Al termine del programma di lavaggio.
• Il livello del decalcificatore dell'acqua è regolato elettronicamente.
• Se l'apparecchiatura presenta un problema.

i Impostazione dalla fabbrica: attivi. I segnali acustici si possono disattivare.

Disattivazione dei segnali acustici

1. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.

2. Premere e tenere premuti contemporaneamente i tasti (4) e (5) fino a quando le spie dei tasti (3), (4) e (5) lampeggiano.

3. Premere il tasto (5),

• Le spie dei tasti (3) e (4) si spengono.

- L a s p i a d e l t a s t o (5) cont peggiare.

- Il display visualizza l'impostazione dei segnali acustici.

1b	On
0b	Off

1. Premere il tasto (5) per modificare l'impostazione.
2. Spegnere l'apparecchiatura per confermare.

Preparazione al primo utilizzo

1. Accertarsi che il livello del decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillantante.
4. Aprire il rubinetto dell'acqua.

Regolare il decalcificatore dell'acqua

Durezza dell'acqua				Regolazione del decalcificatore dell'acqua
Tedesco gradi (°dH)	Francese gradi (°fH)	mmol/l Gradi	Clarke	Manuale Elettro-nica
51 - 70 91 -	125 9.1 - 12.5 64 -	88		21)	10
43 - 50 76 -	90 7.6 - 9.0 53 - 63			21)	9
37 - 42 65 -	75 6.5 - 7.5 46 - 52			21)	8

1. Potrebbero rimanere dei residui di lavorazione all'interno dell'apparecchiatura. Avviare un programma per eliminarli. Non utilizzare il detersivo e non caricare stoviglie.
   Se si utilizza del detersivo in pastiglie multifunzione, attivare l'opzione Multi-tab.

Durezza dell'acqua				Regolazione del decalcificatore dell'acqua
Tedesco gradi (°dH)	Francese gradi (°fH)	mmol/l Gradi	Clarke	Manuale Elettro-nica
29 - 36 51 - 64	5.1 - 6.4	36 - 45		2^1)	7
23 - 28 40 - 50	4.0 - 5.0	28 - 35		2^1)	6
19 - 22 33 - 39	3.3 - 3.9	23 - 27		2^1)	5^1)
15 - 18 26 - 32	2.6 - 3.2	18 - 22	1 4
11 - 14 19 - 25	1.9 - 2.5	13 - 17	1 3
4 - 10 7 - 18	0.7 - 1.8	5 - 12	1 2
< 4 < 7 < 0	7 < 5			1^2)	1^2)

1) Impostazione di fabbrica.
2) Non utilizzare il sale a questo livello.

Il decalcificatore dell'acqua deve essere regolato manualmente ed elettronicamente.

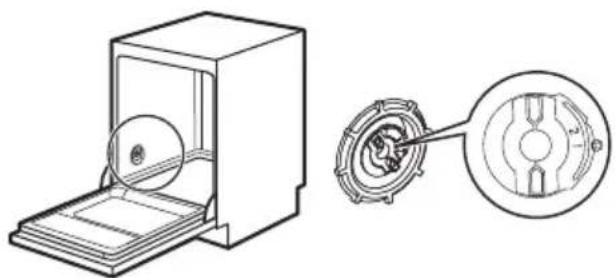

Impostazione manuale

1

2

Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

Impostazione elettronica

1. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione, fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.

2. Premere e tenere premuti contemporaneamente i tasti (4) e (5) fino a quando le spie dei tasti (3), (4) e (5) lampeggiano.

3. Premere il tasto (3).

• Le spie dei tasti (4) e (5) si spengono.
- La spia del tasto (3) continua a lam- peggiare.
- Vengono emessi segnali acustici; ad es. cinque segnali acustici intermittenti = livello 5.
- Il display visualizza l'impostazione del decalcificatore dell'acqua; ad es. 5 L = livello 5.

1. Premere ripetutamente il tasto (3) per modificare l'impostazione.
2. Spegnere l'apparecchiatura per confermare l'impostazione.

Riempire il contenitore del sale

Attenzione Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarla, avviare un programma dopo aver riempito il contenitore.

ITALIANO

1

Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).

Versare 1 kg di sale nel rispettivo contenitore.

5

Per regolare la quantità di brillantante erogata, ruotare il selettore del dosaggio tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima). Consultare la sezione "Risoluzione dei problemi".

Riempire il contenitore del brillantante
1

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto on/off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".
3. Se la spia del sale è accesa, riempire il contenitore del sale.
4. Se la spia del brillantante è accesa, riempire il contenitore del brillantante.
5. Caricare i cestelli.
6. Aggiungere il detersivo.
7. Impostare e avviare il programma corretto per il tipo di carico ed il grado di sporco.

Utilizzo del detersivo

4

Se il programma ha una fase di prelavaggio, mettere una piccola quantità di detersivo nella parte interna della porta dell'apparecchiatura.

Impostazione ed avvio di un programma Modalità impostazione

L'apparecchiatura deve essere in modalità impostazione per accettare alcune operazioni.

L'apparecchiatura si trova in modalità impostazione quando, dopo l'attivazione, il display mostra due barre di stato orizzontali.

Se il pannello dei comandi indica altre condizioni, premere il tasto annulla finché l'apparecchiatura entra in modalità impostazione.

Avvio del programma senza partenza ritardata

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione.
3. Impostare il programma.
4. Il rispettivo numero di programma lampeggia sul display.

5. Se lo si desidera, si possono impostare le opzioni.

6. Chiudere la porta dell'apparecchiatura. Il programma si avvia.

- Se la porta viene aperta, il display indica la durata del programma che diminuisce ad intervalli di 1 minuto.

Avvio del programma con partenza ritardata

1. Impostare il programma.

2. Premere ripetutamente il tasto di partenza ritardata finché il display non indica il tempo di ritardo desiderato (da 1 a 24 ore).

- Il tempo impostato lampeggia sul display.

- La spia della partenza ritardata è ac- cesa.

1. Chiudere la porta dell'apparecchiatura. Il conto alla rovescia comincia.

- Se si apre lo porta, il display mostra il conto alla rovescia che diminuisce con intervalli di 1 ora.

Appena è completato il conto alla rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta, l'apparecchiatura si blocca. Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Premere il tasto annulla fino a quando sul display compaiono due barre di stato orizzontali.

Quando si annulla la partenza ritardata, l'apparecchiatura ritorna in modalità impostazione. In questo caso occorre selezionare nuovamente il programma.

Annullamento del programma

Premere il tasto annulla fino a quando sul display compaiono due barre di stato orizzontali.

i Verificare che vi sia del detersivo nel-l'apposito contenitore prima di avviare un nuovo programma.

Al termine del programma

Quando il programma giunge al termine, viene emesso un segnale acustico intermittente. Il display mostra 0 e la spia di fine si accende.

1. Premere il tasto On/Off per spegnere l'apparecchiatura.

2. Chiudere il rubinetto dell'acqua.

Se non si preme il tasto on/off, il dispositivo AUTO OFF spegne automaticamente l'apparecchiatura dopo alcuni minuti. Ciò contribuisce a ridurre il consumo di energia.

i Lasciare raffreddare le stoviglie prima di estrarle dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
Vuotare prima il cestello inferiore e quindi quello superiore.
Sulle pareti laterali e sulla porta dell'apparecchiatura può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

Consigli e suggerimenti utili

Il decalcificatore dell'acqua

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza tali minerali.

Il sale per lavastoviglie mantiene il decalcificatore dell'acqua pulito e in buone condizioni. È importante impostare il livello corretto del decalcificatore dell'acqua. Ciò assicura che il decalcificatore dell'acqua utilizzi l'esatta quantità di sale per lavastoviglie.

Caricare i cestelli

Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

• Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni).
• Eliminare i residui di cibo dalle stoviglie.
• Per rimuovere senza fatica tracce di bruciato, lasciare pentole e recipienti a bagno nell'acqua prima di introdurli nell'apparecchiatura.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso.
• Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate.
• Verificare che i bicchieri non si tocchino l'un l'altro.
• Disporre gli oggetti piccoli nel cestello portaposate.
• Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

Se si utilizzano sale, brillantante e detersivo

- Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.

• Durante l'ultima fase di risciacquo, il brillantante favorisce l'asciugatura delle stoviglie senza lasciare striature e macchie.
• Le pastiglie multifunzione contengono agenti che conglobano le funzioni di detersivo, brillantante e sale. Verificare che le pastiglie siano idonee per la durezza dell'acqua locale. Consultare le indicazioni riportate sulle confezioni dei prodotti.
• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.
• Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

Prima di avviare il programma

Verificare che:

• I filtrisianopulitieinstate.
• I fori sui mulinelli non siano ostruiti.
• Le stoviglie siano riposte correttamente nei cestelli.
• Il programma sia adatto al tipo di carico e al grado di sporco.
• Si utilizzi la quantità corretta di detersivo e additivi.
• Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie multifunzione).
• Il tappo del contenitore del sale sia serrato.

Pulizia e cura

Avvertenza! Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

i Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio.

Eseguire controlli periodici e pulirli, se necessario.

Pulizia dei filtri

1

Per rimuovere i filtri (B) e (C), ruotare la maniglia in senso antiorario ed estrarla. Estrarre i filtri (B) e (C). Sciacquare i filtri con acqua.

Rimuovere il filtro (A). Sciacquare il fil- tro con acqua.

5

6

Posizionare nuovamente il filtro (A) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (D).

Montare i filtri (B) e (C). Sistemarli in posizione nel filtro (A). Ruotare la maniglia in senso orario finché non si blocca in posizione.

i Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

Pulizia dei mulinelli

Non rimuovere i mulinelli.

Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

Pulizia esterna

Pulire l'apparecchiatura con un panno inu- midito e morbido.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi.

Risoluzione dei problemi

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Prima di contattare il Centro di Assistenza, consultare le seguenti informazioni per ten-tare di trovare una soluzione al problema.

Il display visualizza un codice allarme in alcuni casi:

• ,10 - L'apparecchiatura non carica l'ac- qua.
• ,20 - L'apparecchiatura non scarica l'ac- qua.
• ,30 - Il dispositivo antiallagamento è attivo.

Avvertenza! Spegnere

l'apparecchiatura prima di eseguire i controlli.

Problema Causa possibile	Possibile soluzione
Il programma non si avvia.	La spina non è inserita nella presa di alimentazione.	Inserire la spina nella presa.
	La porta è aperta.	Chiudere la porta dell'appell'apprecchiatura.
Il fusibile è danneggiato.	Sostituire il fusibile.
È stata impostata la partenza ritardata.	Annullare la partenza ritardata o attendere il termine del conto alla rovescia.
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto dell'acqua.
La pressione dell'acqua è trop-po bassa.	Contattare l'ente erogatore locale.
Il rubinetto dell'acqua è ostrui-to o intasato dal calcare.	Pulire il rubinetto dell'acqua.
	Il filtro l'acqua è ostruito.	Pulire il filtro. nel
Il tubo di carico dell'acqua è strozzato o piegato.	Controllare che il tubo sia stato installato correttamente.
Il dispositivo antiallagamento è attivo. Ci sono perdite d'acqua nell'apparecchiatura.	Chiudere il rubinetto dell'acqua e contattare il Centro di Assi-stenza.
L'apparecchiatura non scarica l'acqua.	Lo scarico del lavello è ostruito.	Pulire lo scarico del lavello.
Il tubo di scarico dell'acqua è strozzato o piegato.	Controllare che il tubo sia stato installato correttamente.
La spia del sale conti-nua a restare accesa dopo aver riempito il contenitore del sale.	Questo può verificarsi se si usa sale che necessita di un tempo maggiore per dissolversi. Ciò non compromette il buon funzionamento dell'apparec-chiatura.	Se dopo 3 o 4 programmi, la spia del sale continua a restare accesa, contattare il servizio assistenza.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza. Se il display mostra altri codici di allarme, contattare il centro di assistenza.

Se i risultati di lavaggio e di asciugatura non sono soddisfacenti

Su bicchieri e stoviglie rimangono delle striature biancastre o striature bluastre

• La quantità di brillantante erogata è eccessiva. Impostare il selettore del brillantante nella posizione inferiore.
• È stata utilizzata una dose eccessiva di detersivo.

Macchie e tracce di gocce d'acqua su bicchieri e stoviglie

• La quantità di brillantante erogata non è insufficiente. Impostare il selettore del brillantante nella posizione superiore.
• La causa potrebbe essere la qualità del detersivo.

Le stoviglie sono bagnate

• Il programma non prevede la fase di asciugatura o l'asciugatura viene eseguita a bassa temperatura.
• Il contenitore del brillantante è vuoto.
• La causa potrebbe essere la qualità del brillantante.
• La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione. Provare un prodotto di una marca diversa o attivare il contenitore del brillantante e utilizzare il brillantante insieme al detersivo in pastiglie multifunzione.

Fare riferimento alla sezione "CONSIGLI E SUGGERIMENTI UTILI" per trovare altre possibili cause.

Attivazione del contenitore del brillantante con la funzione Multitab attivata

1. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione, fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.

2. Premere e tenere premuti contemporaneamente i tasti (4) e (5) fino a quando le spie dei tasti (3), (4) e (5) lampeggiano.

3. Premere il tasto (4).

• Le spie dei tasti (3) e (5) si spengono.

- L a sp i a d e l t a s t o (4) cont peggiare.

- Il display visualizza l'impostazione del contenitore del brillantante.

0d	Off
id	On

1. Premere il tasto (4) per modificare l'impostazione.
2. Spegnere l'apparecchiatura per confermare l'impostazione.
3. Regolare la quantità di brillantante rilasciata.
4. Riempire il contenitore del brillantante.

Dati tecnici

Dimensioni Larghezza x Altezza x Profondità (mm)		596 / 818 - 898 / 550
Collegamento elettrico Fare	riferimento alla targhetta dati.
	Tensione	220-240
	Frequenza	50
Pressione dell'acqua di alimentazione	Min./max. (bar/MPa) (0.5 / 0.05)	/(8 / 0.8)
Collegamento dell'acqua 1)	Acqua fredda o calda ^2)	max. 60°C
Capacità Coperti 12
Assorbimento elettrico Modalità left-on 0.10 W
	Modalità Off 0.10 W

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per

la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

- Smaltire il materiale d'imballaggio in modo appropriato. Riciclare i materiali con il simbolo 📋.

GARANZIA IKEA

Validità della garanzia

La presente garanzia è valida per cinque (5) anni a partire dalla data di acquisto originale del Vostro elettrodomestico presso un punto vendita IKEA. Per gli elettrodomestici LAGAN, la garanzia è di due (2) anni soltanto. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'elettrodomestico o per i nuovi pezzi di ricambio.

Elettrodomestici non coperti dalla garanzia IKEA di cinque (5) anni

La garanzia IKEA di cinque anni non è valida per gli elettrodomestici con il nome LAGAN e tutti gli elettrodomestici acquistati presso un punto vendita IKEA prima dell'1 agosto 2007.

Chi fornisce il servizio ai clienti?

L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la propria rete di partner di assistenza autorizzati.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, il fornitore del servizio nominato da IKEA sosterrà i costi per la riparazione, i pezzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato senza costi troppo elevati e che il difetto legato ai materiali o alla costruzione rientri nella copertura dell garanzia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio nominato da IKEA esaminerà il prodotto e deciderà a propria esclusiva discrezione se lo stesso rientra nella copertura della garanzia. In caso affermativo, il fornitore del servizio nominato da IKEA o un suo partner di assistenza autorizzato provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente.

Cosa non copre la garanzia

• Normale usura.
• Danni provocati deliberatamente o per negligenza e danni provocati dalla man-cata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, qualità dell'acqua (per esempio presenza di eccessivo calcare nelle condutture idriche), eventi atmosferici o condizioni ambientali anomale.

- Parti soggette ad usura, per esempio batterie e lampadine.

- Danni a parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettrodomestico, per esempio graffi e variazioni di colore.

- Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo

- Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo qualora si possa provare che tali danni sono stati causati da difetti di produzione.

- Casi in cui non siano rilevati difetti durante la visita di un tecnico.

- Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.

- Riparazioni causate da installazione impropria o non conforme alle specifiche.

- Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale o commerciale.

- Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.

- Costo di installazione iniziale dell'apparecchiatura IKEA. Se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, se necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'elettrodomestico alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se:

ITALIANO

• l'elettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• l'elettrodomestico è conforme e installato conformemente alle Istruzioni di montaggio e alle informazioni per la sicurezza contenute nel Manuale d'uso;

Servizio Assistenza dedicato agli elettrodomestici IKEA:

Non esitate a contattare il Servizio Assistenza IKEA per:

1. usufruire della garanzia;
2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:
3. installazione di cucine complete IKEA;

4. collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

5. chiedere chiarimenti sul contenuto del manuale d'uso e su specifiche dell'elettrodomestico IKEA.

Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarci se avete bisogno del nostro intervento

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

Importante Per garantirVi un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell'elettrodomestico che trovate nel presente manuale. Prima di contattarci, assicurateVi di avere a portata di mano il codice prodotto IKEA (8 cifre) relativo all'elettrodomestico per il quale richiedete assistenza.

Importante CONSERVATE LO SCONTRINO!

E' la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell'elettrodomestico IKEA che avete acquistato.

Vi serve altro aiuto?

Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la documentazione dell'apparecchiatura prima di contattarci.

Country Phone number Call Fee Opening time
België	070 246016des appels nationaux	Binnenlandse gesprekskosten 8 tot	20 Weekdagen
Belgique Tarif		8 à 20. En semaine
България 0700 10 218 Такса за повикване от страната От 9 до 18 ч в работни дни
Česká republika	246 019721 Cena	za místní hovor 8 až 20 v pracovních dnech
Danmark 70	15 09 09	Landstakst	man.-fre. 09.00-20.00lør. 09.00-16.001 søndag pr. måned, normalt første søndag i måneden
Deutschland	01803-334532	(0,09 € / Min.*)* aus dem Festnetzder DTAG; Mobilfunkpreise abweichend	8 bis 20 Werktage
Еллáδα	211 176 8276	Унтерастикή клήση	8 éws 20 катá тис ерγάσιμες ημέρες
España	91 1875537	Tarifa de llamadas nacionales	De 8 a 20 en días laborables
France	0170 36 02 05	Tarif des appels nationaux	9 à 21. En semaine
Hrvatska	01 63 23 338	Lokalna cijena poziva	pon. - pet. 8:00 - 16:00
Ireland	0 14845915	National call rate	8 till 20 Weekdays
Ísland	5880503	Innanlandsgjald fyrir síma	9 til 18. Virka daga
Italia	02 00620818	Tariffa applicata alle chiamate nazionali	dalle 8 alle 20 nei giorni feriali
Купрос	22 030 529	Унтерастикή клήση	8 éws 20 катá тис ерγάσιμες ημέρες
Lietuva 5 278	06 03 Nacionalinių pokalbių tarifai		Pr. - Ketv.: 8:00 - 12:00, 12:45 - 17:00Pnkt.: 8:00 - 12:00, 12:45 - 15:45
Magyarország	061 998 0549	Belföldi dijszabás	Hétköznap 8 és 10 óra között
Nederland	0900 235 45 32and/or0900 BEL IKEA	0,10 EUR/min (niet lokaal)Incl. BTW	ma-vr 9.00-21.00zat 9.00-20.00zon 9.00-18.00
Norge	815 22052	Takst innland	8 til 20 ukedager
Österreich	0810 300486	zum Ortstarif	8 bis 20 Werktage
Polska	012 297 8787	Stawka wg taryfy krajowej	Od 8 do 20 w dni robocze
Portugal	211557985	Chamada Nacional	9 às 21. Dias de Semana*excepto feriados
România	0212121224	Tarif apel național	8 - 20 în zilele lucrătoare
Россия	8 495 6662929	Действующие телефонные тарифы	с 8 до 20 по рабочим днямВремя московское
Schweiz	031 5500 324	Tarif für Anrufe im Bundesgebiet	8 bis 20 Werktage
Suisse		Tarif des appels nationaux 8 à 20. En semaine
Svizzera		Tariffa applicata alle chiamate nazionali	dalle 8 alle 20 nei giorni feriali
Slovensko	[phone]	Cena vnútroštátneho hovoru	8 až 20 v pracovných dňoch
Suomi 030 600 5203		Lankapuhelinverkosta0,0828€/puhelu+0,032€/minMatkapuhelinverkosta 0,192€/min	arkipäivisin 8.00-20.00
Sverige 0775 700 500		lokalsamtal (lokal taxa)	mån-fre 8.30-20.00lör-sön 9.30-18.00
Türkiye	212 244 0769	Ulusal arama ücreti	Hafta içi saat 09:00'dan 18:00'a kadar
Україна	044 586 2078	Міжміськи дзвінки платні	9 - 21 В робочі дні
United Kingdom	020 3347 0044	National call rate	9 till 21. Weekdays
