Type de produit	Appareil de musculation multifonction
Marque	Christopeit
Modèle	TE1000
Dimensions (déplié)	L 185–196 × l 62 × H 97 cm
Dimensions (plié)	L 115 × l 62 × H 20 cm
Poids net	23 kg
Poids maximal de l'utilisateur	120 kg
Besoins en espace	3,5 m²
Alimentation	Aucune (appareil manuel)
Matériau	Tube d'acier carré 35×25 mm, design Red‑Line
Résistance	Poids corporel + jusqu'à 2 disques de poids (non fournis), 5 niveaux d'inclinaison
Nombre d'exercices	Plus de 40 possibilités
Accessoires inclus	Poignées avec corde, ceinture de pied, cale‑pied, outillage
Fonctions principales	Tirage, rame, exercices pour jambes, bras, dos, épaules
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent doux ; ne pas utiliser de produits agressifs ; essuyer la transpiration après chaque utilisation
Sécurité	Bouton de déverrouillage avec barre de sécurité, goupilles de sécurité, conforme EN 20957‑1/2 classe H (usage domestique)
Pièces détachées et réparabilité	Liste complète fournie ; commander avec le numéro ET ; utiliser uniquement des pièces d'origine
Informations générales	Usage domestique uniquement ; stocker dans un endroit sec et plan ; vérifier régulièrement le serrage des vis

FOIRE AUX QUESTIONS - TE1000 Christopeit

Comment déplier l'appareil TE1000 ?

Tirez sur le bouton de déverrouillage (41) situé au pied arrière (3) et tirez l'unité vers le haut. Dépliez le cadre avec précaution, le mécanisme de pliage peut être brusque. Il est conseillé de se faire aider d'une seconde personne.

Quel est le poids maximum d'utilisateur autorisé ?

Le poids maximal de l'utilisateur est de 120 kg, conformément à la norme EN 20957‑1/2 classe H (usage domestique).

Comment régler l'intensité de l'exercice ?

L'intensité se règle en modifiant l'inclinaison du siège grâce à la poignée (4) et en ajoutant des plaques de poids sur les supports (49). Plus la poignée est haute, plus l'exercice est intense. Vous pouvez également utiliser la barre de sécurité (44) pour fixer la position.

Que faire si une pièce est manquante ou défectueuse ?

Vérifiez la liste des pièces fournie dans la notice. Pour commander une pièce de rechange, utilisez le numéro ET indiqué dans la liste et contactez le service après‑vente. N'utilisez que des pièces d'origine.

Comment entretenir l'appareil ?

Nettoyez l'appareil après chaque utilisation avec un chiffon doux et un détergent doux. Évitez les produits agressifs. Vérifiez régulièrement le serrage de toutes les vis et écrous. Rangez l'appareil dans un endroit sec.

Puis-je utiliser l'appareil sans plaques de poids supplémentaires ?

Oui, vous pouvez utiliser uniquement votre poids corporel. Les supports de disque (49) sont prévus pour ajouter des plaques si vous souhaitez augmenter la résistance.

Comment mesurer ma fréquence cardiaque pendant l'entraînement ?

L'appareil ne dispose pas de capteurs intégrés. Vous pouvez mesurer votre pouls manuellement (au poignet ou au cou) ou utiliser un cardiofréquencemètre externe compatible.

Comment plier l'appareil pour le rangement ?

Pour replier l'appareil, tirez sur le bouton de déverrouillage (41) et abaissez doucement le cadre. Assurez-vous que les goupilles de sécurité sont bien en place. Les dimensions pliées sont d'environ L 115 × l 62 × H 20 cm.

Quels types d'exercices puis-je réaliser ?

L'appareil permet plus de 40 exercices, principalement des tirages (avec les poignées ou la ceinture de pied), des rames, des exercices pour les jambes, les bras, le dos et les épaules. Consultez la notice pour des exemples.

L'appareil est-il adapté aux débutants ?

Oui, l'appareil convient aux débutants comme aux avancés. Commencez par une inclinaison faible et sans plaques de poids. Suivez les recommandations d'intensité et de fréquence cardiaque dans la notice pour un entraînement sécurisé.

MODE D'EMPLOI TE1000 Christopeit

Instructions de montage et d'utilisation

No. de commande: 2251 F

Page: 15-20

Space requirements [m^2] : 3,5

15	Recommandations importantes et règles de sécurité
16-17	Notice de montage
18	Consignes générales de formation
19-20	Liste des pièces- Liste des pièces de rechange
47	Aperçu des pièces

Attention!

Avant utilisation.

lisez le mode

d'emploi !

CHÈRE CLIENTE, CHER CLIENT,

Nous vous félicitons pour l'achat de ce cycle d'entraînement intérieur et nous vous souhaitons beaucoup de plaisir avec. Veuillez respecter et suivre les indications et les instructions de montage et d'emploi. Si vous avez des questions, vous pouvez bien sûr vous adresser à nous.

Nos produits sont systématiquement soumis au contrôle TÜV-GS et sont ainsi conformes aux normes de sécurité actuelles les plus élevées. Cependant, cela ne dégage pas de l'obligation de suivre strictement les indications suivantes.

1. Monter l'appareil en suivant exactement les instructions de montage et n'utiliser que les pièces spécifiques à l'appareil e ci-jointes pour le montage de l'appareil. Avant le montage en lui-même, contrôler l'intégralité de la livraison à l'aide du bon de livraison et l'intégralité des emballages en carton à l'aide de la instructions de montage dans les instructions de montage et d'utilisation.

2. Avant la première utilisation et à intervalles réguliers, contrôler si tous les écrous, vis et autres raccords sont bien serrés, afin d'assurer un état de service sûr de l'appareil d'entraînement.

3. Mettre en place l'appareil à un endroit sec et plan, et le protéger contre l'humidité. Les inégalités du sol doivent être compensées par des mesures appropriées et par les pièces réglables de l'appareil, prévues à cet effet, si présentes. Il faut exclure tout contact avec l'humidité et l'eau.

4. Dans la mesure où le lieu de montage doit être protégé contre des points de pression, des saletés ou autres, prévoir un support antidérapant (p. ex. tapis en caoutchouc, plaque en bois etc.) sous l'appareil.

5. Avant de commencer l'entraînement, enlever tous les objets dans un rayon de 2 mètres autour de l'appareil.

6. Pour nettoyer l'appareil, ne pas utiliser de détergents agressifs, et pour le montage ainsi que d'éventuelles réparations, n'utiliser que les outils fournis ou des outils appropriés. Les traces de sueur sur l'appareil doivent être enlevées tout de suite après l'entraînement.

7. Attention! Des systèmes de la fréquence de coeur peuvent être inexacts. Le fait de s'entraîner excessif sait dommage de santé sérieux ou mènent vers la mort. Un entraînement inadapté ou excessif peut entraîner des risques pour la santé. C'est pourquoi, avant de commencer un entraînement précis, il faut consulter un médecin. Ce dernier peut définir les sollicitations maximales (pouls, watts, durée d'entraînement etc.) auxquelles or peut se soumettre, et donner des renseignements exacts sur les conditions de l'entraînement, les objectifs et l'alimentation. Il ne faut pas s'entraîner après un repas lourd.

8. Ne s'entraîner avec l'appareil que lorsque celui-ci est en parfait état de fonctionnement. Pour les réparations éventuelles, n'utiliser que des pièces de rechange originales. Attention! Si des parties sont excessivement chaudes à l'utilisation de l'appareil ils remplacent immédiatement celui-ci et sûr cet équipement de l'utilisation jusqu'à réparé.

9. Pour le réglage des pièces, faire attention à régler la bonne et position ou la position de réglage maximale marquée, et à bloquer correctement la nouvelle position réglée.

10. Si rien d'autre n'est indiqué dans le mode d'emploi, l'appareil ne doit être utilisé que par une personne pour l'entraînement.

11. Il faut porter des vêtements et des chaussures adaptés à un entraînement fitness avec l'appareil. Les vêtements doivent être conçus de manière à ce que de par leur forme (p. ex. longueur), ils ne puissent pas rester accrocher pendant l'entraînement. Les chaussures d'entraînement doivent être choisies en fonction de l'appareil, doivent systématiquement bien tenir le pied et posséder une semelle antidérapante.

12. Attention! Si des sensations de vertige, des nausées, des douleurs dans la poitrine ou d'autres symptômes anormaux se font sentir, arrêter l'entraînement et consulter un médecin adapté.

13. Il faut savoir que les appareils de sport ne sont pas des jouets. C'est pourquoi, ils ne doivent être utilisés que de manière conforme à l'emploi prévu et uniquement par des personnes informées et initiées en conséquence.

14. Les personnes, telles que les enfants, les invalides ou les handicapés, ne doivent utiliser l'appareil qu'en présence d'une autre personne qui peut fournir son aide ou donner des instructions. Il faut exclure l'utilisation de l'appareil par des enfants sans surveillance, par des mesures appropriées.

15. Il faut faire attention à ce que la personne qui s'entraîne, ainsi que d'autres personnes, ne se trouvent jamais dans la zone des pièces encore en mouvement.

16. Les matériaux d'emballage, les piles vides et les pièces de l'appareil doivent être évacués en respectant l'environnement, pas avec les ordures ménagères, mais dans les containers de collecte prévus à cet effet, ou remis aux services de collecte adaptés.

17. Cet appareil a été testé et certifié selon EN 20957-1:2013 et EN 20957-2:2021 selon la classe H (usage domestique). La charge (=poids de l'utilisateur) le maximum autorisé a été fixé à 120 kg.

18. Les instructions de montage et d'utilisation doivent être considérées comme faisant partie du produit. Cette documentation doit être fournie lors de la vente ou du passage du produit.

NOTICE DE MONTAGE

Il est strictement conseillé d'observer nos recommandations de montage et consignes de sécurité avant de commencer le montage! Certaines pièces ont été montées préliminairement afin de simplifier l'assemblage.

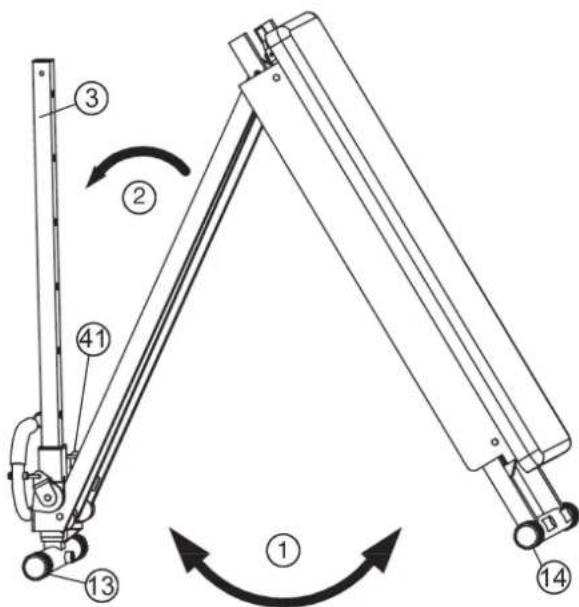

ETAPE 1

Dépliage du dispositif de équipements sports.

1. Sortez délicatement la plupart des équipements sports sortie de la boîte et le place avec les capuchons de pied (13+14) sur le sol.

2. Tirez l'unité à âpres (flèche 1)

3. Tirez sur le bouton de déverrouillage (41) à le pied arrière (3) en tirez l'unité à âpres (flèche 2). Tirez l'unité totale avec tirez le bouton de déverrouillage (41).

Attention! Dépliage du dispositif de la TE1000 doit être faite avec prudence, car il est le mécanisme de pliage de l'écrasement. Vous pouvez prendre une deuxième personne pour aider

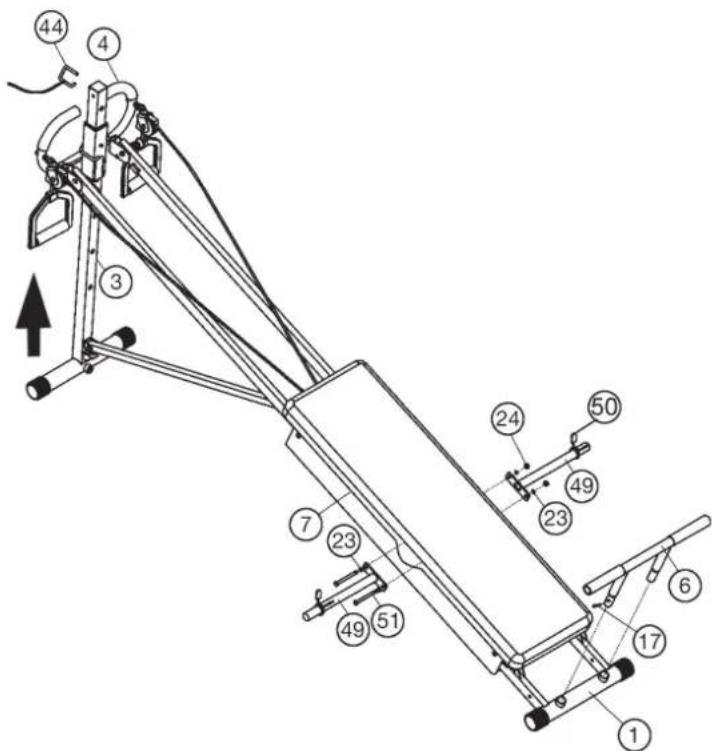

Montage des supports de disque de poids (49) et le support de pied (6).

1. Tirez la poignée (4) sur le pied arrière (3) jusqu'à la position inclinée souhaitée et fixez-la à l'aide de la barre de sécurité (44).

2. Attacher les supports de disque de poids (49) sur les deux côtés du coussin glissez (7) au moyen de vis (51), des rondelles (23) et des écrous (24).

3. Faites glisser les anneaux ressort de serrage (50) sur les supports des disques (49).

4. Mettez le logement du pied (6) dans le pied avant (1) et fixez la position 1 à la broche de verrouillage (17).

Remarque: La variation exercice peuvent prises le soutien support (6) ou en position à l'avant-pied (1) est utilisé dans la position de formation doit toujours être la goupille de sécurité (17) peuvent être utilisés de telle sorte qu'une éventuellement involontaire glisser du support du pied est exclue lors de l'exercice.

L'intensité de l'exercice est influencée par l'inclinaison de la luge. Plus la poignée est positionnée haut, plus l'exercice d'entraînement sera intense.

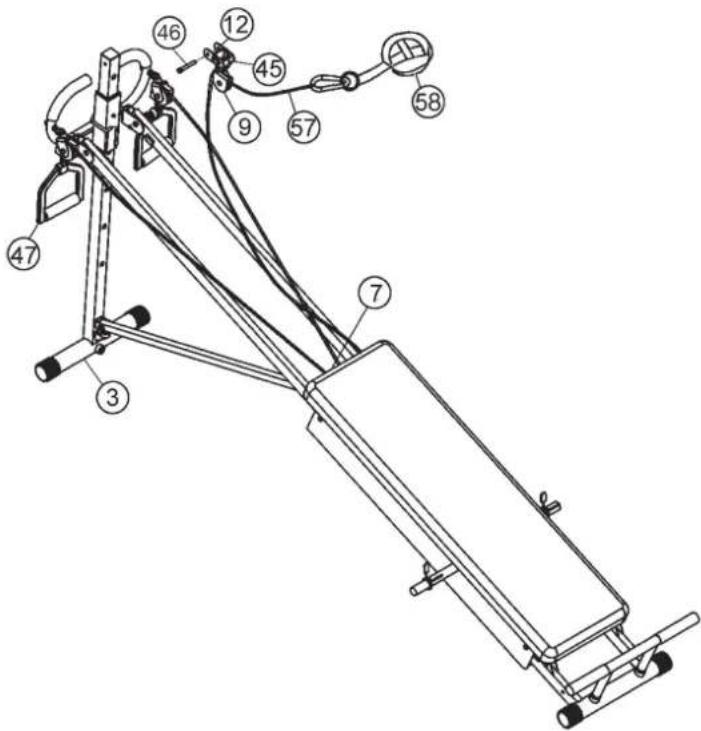

Installation de la corde de ceinture de pied (57).

1. Faire passer le câble support de la poulie (12) de sorte que le trou supérieur sur les pieds arrière (3) qu'il est possible de la bague de poulie connexion (45) utilisé par le haut du support de poulie (12) et fixer le support de poulie (12) avec la goupille de sécurité 2 (46) entraver le pied arrière (3).

2. Accrocher le support de la poulie (9) de l'unité de corde de ceinture de pied (57) dans la bague de poulie connexion (45), puis définir la bague de poulie connexion (45) par le haut dans le support de poulie (12), de sorte que la corde avec brassard pieds (57) au-dessus de le rouleau sort.

3. Connecter l'extrémité inférieure de la corde de ceinture de pied (57) au crochet (54) sur le coussin glissez (7).

Attention! Il devrait être améliorée avec la pratique ne soit le câble de ceinture de pied (57) ou la corde de poignées (47) au coussin glissez (7) relié à éviter qu'il ne s'emmêle des cordes et d'assurer une formation sans problème.

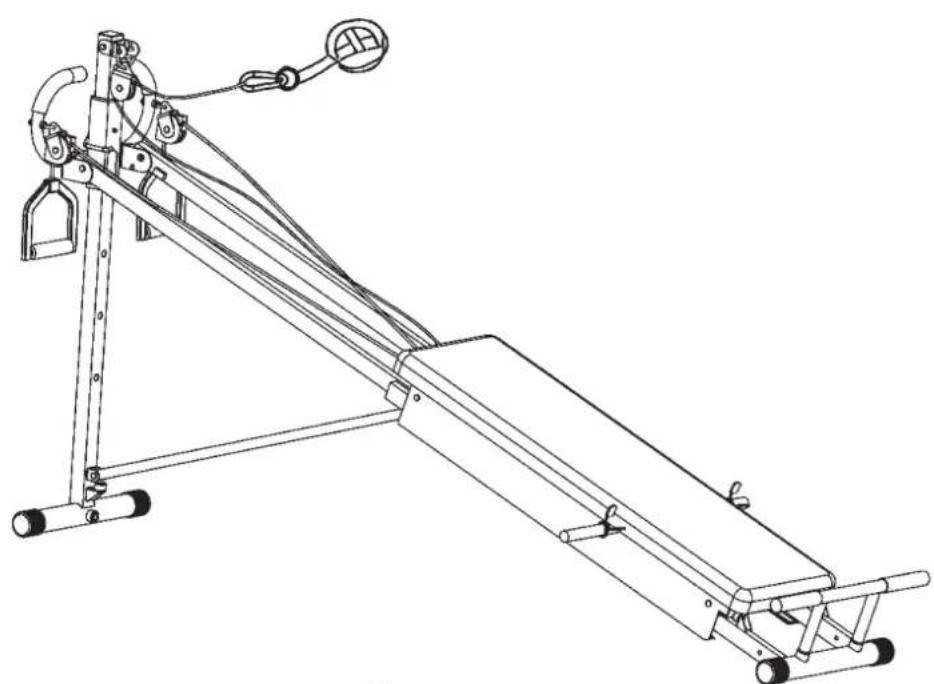

1. Vérifier si les assemblages et connexions ont été effectués correctement et fonctionnent. Le montage est maintenant terminé.

2. Si tout est en ordre, se familiariser avec l'appareil en effectuant de légers réglages de la résistance et effectuer les réglages individuels.

Remarques: Veuillez à conserver soigneusement le jeu d'outils ainsi que les instructions de montage dont vous aurez éventuellement besoin ultérieurement pour effectuer les réparations nécessaires et commander des pièces de rechange.

Les facteurs ci-après doivent être pris en compte pour la détermination de l'entraînement indispensable afin d'améliorer concrètement son physique et sa santé.

INTENSITÉ

Le niveau d'effort physique pendant l'entraînement doit dépasser le point d'effort normal, sans dépasser le point de essoufflement et/ou épuisement. Une valeur de référence appropriée peut être l'impulsion. À chaque séance d'entraînement, la condition augmente et, par conséquent, les exigences d'entraînement doivent être ajustées. Cela est possible en allongeant la durée de la formation, en augmentant le niveau de difficulté ou en changeant le type de formation.

FRÉQUENCE CARDIAQUE D'ENTRAÎNEMENT

Pour déterminer la fréquence cardiaque d'entraînement, vous pouvez procéder comme suit. Veuillez noter qu'il s'agit de valeurs indicatives. Si vous avez des problèmes de santé ou si vous n'êtes pas sûr, consultez un médecin ou un entraîneur de fitness.

01 Calcul de la fréquence cardiaque maximale

La valeur d'impulsion maximale peut être déterminée de différentes manières, car l'impulsion maximale dépend de nombreux facteurs. Vous pouvez utiliser la formule standard pour le calcul (fréquence cardiaque maximale = 220 - âge). Cette formule est très générale. Il est utilisé dans de nombreux produits de sport à domicile pour déterminer la fréquence cardiaque maximale. Nous recommandons le formule de Sally Edwards. Cette formule calcule plus précisément la fréquence cardiaque maximale et tient compte du sexe, de l'âge et du poids corporel.

Formule de Sally Edwards:

Hommes:

Fréquence cardiaque maximale = 214 - (0,5 x âge) - (0,11 x poids)

Femmes:

Fréquence cardiaque maximale = 210 - (0,5 x âge) - (0,11 x poids)

02 Calcul de la fréquence cardiaque d'entraînement

La fréquence cardiaque d'entraînement optimale est déterminée par l'objectif de l'entraînement. Des zones d'entraînement ont été définies pour cela.

Santé - Zone: Régénération et Compensation

Convient aux: Débutants / Type d'entraînement: entraînement d'endurance très léger / Objectif: récupération et promotion de la santé. Construire la condition de base.

Fréquence cardiaque d'entraînement = 50 à 60% de la fréquence cardiaque maximale

Métabolisme des graisses - Zone: Bases - Endurance Training 1

Convient aux: utilisateurs débutants et avancés / Type d'entraînement: entraînement d'endurance léger / Objectif: activation du métabolisme des graisses (brûlure de calories). amélioration des performances d'endurance.

Fréquence cardiaque d'entraînement = 60 à 70% de la fréquence cardiaque maximale

Aérobie - Zone: Bases - Endurance Training 1/2

Convient aux: débutants et avancés / Type d'entraînement: entraînement d'endurance modéré. / Objectif: Activation du métabolisme des graisses (brûlure de calories), améliorant les performances aérobies, Augmentation des performances d'endurance.

Fréquence cardiaque d'entraînement = 70 à 80% de la fréquence cardiaque maximale

Anaérobie - Zone: Bases - Endurance Training 2

Convient aux: sportifs confirmés et compétitifs / Type d'entraînement: entraînement d'endurance modéré ou entraînement par intervalles / Objectif: amélioration de la tolérance au lactate, augmentation maximale des performances.

Fréquence cardiaque d'entraînement = 80 à 90% de la fréquence cardiaque maximale

Compétition - Zone: Entraînement Performance / Compétition

Convient aux: sportifs et sportifs de haut niveau / Type d'entraînement: entraînement fractionné intensif et entraînement compétition /

Objectif: amélioration de la vitesse et de la puissance maximales.

Attention! L'entraînement dans ce domaine peut entraîner une surcharge du système cardiovasculaire et nuire à la santé.

Fréquence cardiaque d'entraînement = 90 à 100 % de la fréquence cardiaque maximale

Exemple de calcul

Homme, 30 ans et poids 80 Kg. Je suis débutant et j'aimerais perdre du poids et augmenter mon endurance.

01 : Impulsion maximale - calcul

Fréquence cardiaque maximale = 214 - (0,5 x âge) - (0,11 x poids)

Fréquence cardiaque maximale = 214 - (0,5 x 30) - (0,11 x 80)

Pouls maximum = environ 190 battements/min

02 : Calcul de la fréquence cardiaque d'entraînement

En raison de mes objectifs et de mon niveau d'entraînement, la zone de métabolisme des graisses me convient le mieux.

Fréquence cardiaque d'entraînement = 60 à 70% de la fréquence cardiaque maximale

Fréquence cardiaque d'entraînement = 190 x 0,6 [60 %]

Fréquence cardiaque d'entraînement = 114 battements/min

Après avoir réglé votre fréquence cardiaque d'entraînement pour votre condition d'entraînement ou Une fois que vous avez identifié des objectifs, vous pouvez commencer à vous entraîner. La plupart de nos équipement d'entraînement d'endurance sont équipés de capteurs de fréquence cardiaque ou sont compatibles avec une ceinture de fréquence cardiaque. Ainsi, vous pouvez vérifier votre fréquence cardiaque pendant la surveiller les entraînements. Si le pouls ne s'affiche pas sur l'écran de l'ordinateur ou si vous souhaitez être prudent et vérifier votre pouls, qui pourrait s'afficher de manière incorrecte en raison d'éventuelles erreurs d'application ou similaires, vous pouvez utiliser les outils suivants :

a. Mesure du pouls de manière conventionnelle (détection du pouls, par exemple au poignet et comptage des battements en une minute).

b. Mesure de la fréquence cardiaque avec des appareils de mesure de la fréquence cardiaque appropriés et calibrés (disponibles dans les magasins de fournitures médicales).

c. Mesure de la fréquence cardiaque avec d'autres produits tels que les cardiofréquencemètres, les smartphones...

FRÉQUENCE

La plupart des experts recommandent de combiner une alimentation saine, qui doit être adaptée en fonction de l'objectif d'entraînement, et de l'exercice physique trois à cinq fois par semaine. Un adulte normal a besoin de deux fois par semaine exercice pour maintenir son état actuel. Pour son Pour améliorer sa condition et modifier son poids corporel, il a besoin d'au moins trois séances d'entraînement par semaine. reste idéal bien sûr, une fréquence de cinq séances d'entraînement par semaine.

PROGRAMMATION DE L'ENTRAÎNEMENT

Chaque séance d'entraînement doit comprendre trois phases d'entraînement: „phase d'échauffement“, „phase d'entraînement“ et „phase de récupération“. Dans la „phase d'échauffement“, la température corporelle et l'apport d'oxygène doivent être augmentés lentement. Cela est possible grâce à des exercices de gymnastique sur une période de cinq à dix minutes. Après ça devrait la « phase d'entraînement » proprement dite commence. La charge d'entraînement doit être conçue en fonction de la fréquence cardiaque d'entraînement. Afin de faciliter la circulation après la « phase d'entraînement » et d'éviter des courbatures ou des muscles noués, la « phase d'entraînement » doit être suivie d'une « phase de ralentissement ». Celle-ci devrait englober des exercices d'élongation et/ou de la gymnastique sans forcer, et ce entre cinqet dix minutes.

Exemple - exercices d'étirement pour les phases d'échauffement et de récupération Commencez votre échauffement en marchant sur place pendant au moins 3 minutes puis effectuer les exercices de gymnastique suivantes à l'organisme pour la phase de formation pour se préparer en conséquence. Les exercices ne faites pas trop et que dans la mesure fonctionnent jusqu'à une légère résistance sentir. Cette position va tenir quelque chose.

Atteindre avec votre main gauche derrière votre tête vers l'épaule droite et tirez avec la main droite légèrement au coude gauche. Après 20sec. Mettez bras

Asseyez-vous avec une jambe allongée ur le sol et sepen cher

en avant et essayer d'atteindre le pied avec vos mains. 2 x 20sec.

Penchez-vous aussi loin que possible et laissez vos jambes presque tendue. Montrez-le avec vos doigts dans la direction de l'orteil. 2 x 20sec.

Agenouillez-vous dans une grande fente avant et vous

soute nir avec vos mains sur le sol. Appuyez sur le bassin vers le bas. Changer après 20 jambe sec.

MOTIVATION

Un entraînement régulier est la clef de la réussite de votre programme. Vous devriez prévoir votre entraînement à heure fixe chaque jour et vous y préparer mentalement. Il est primordial d'être de bonne humeur au moment de l'entraînement et de ne pas perdre l'objectif visé. Jour après jour, en vous entraînant continuellement, vous verrez les progrès accomplis et votre objectif se rapprocher progressivement.

LISTE DES PIÈCES- LISTE DES PIÈCES DE RECHANGE

Désignation: TE1000

No. de commande: 2251

Caractéristiques version du: 15.12.2022

Dimension environ [cm]: L 185-196 x W 62 x H 97

Dimensions plié env. [cm]: L 115 x W 62 x H 20

Besoins en espace [m²]: 3,5

Poids du produit [kg]: 23

Convient au poids maximum de l'utilisateur. [kg]: 120

PROPRIÉTÉS

• Plus de 40 possibilités de pratique les résultats de résistance
• Red-Line design
• Tube d'acier carré 35x25mm
• Depuis votre propre poids corporel et 5 voies angle de tan-gage réglable
• Augmenter la résistance par la capacité d'enregistrement supplémen- taire de plaques de poids
• Les câbles de commande, y compris (la paire)
• Cale-pied
  • La ceinture de pied
• Gain de place pliage

REMARQUES

Si une pièce n'est pas correcte, s'il manque une pièce ou si vous avez besoin d'une pièce de rechange à l'avenir, veuillez vous adresser à:

Ce product à seulement pour le domaine de sport de maison privé de manière souvenue et non pour l'utilisation industrielle ou commerciale convenable. Utilisation de sport de maison la classe H.

Schéma no.	Désignation	Dimensions en mm	Quantité	Monté sur Schéma no.	Numéro ET
1 Pied avant 1	8 33-1251-01-SW
2L Cadre longitudinal gauche 1	4+8 33-1251-02-SW
2R Cadre longitudinal droite 1	4+8 33-1251-03-SW
3 Piet arrière		1 4+5 33-1251-04-SW
4 Poignée		1 3 33-1251-05-SW
5	Barre transversale		1	1,2+3	33-1251-06-RT
6 Logement de	Piet	1 1 33-1251-07-SW
7 Coussin glissez		1 1+2 33-1251-08-SW
8 Logement de	barre transversale	1 5 33-1251-09-SW
9 Porte-rouleau 1		1 43+45		33-1251-10-SW
10 Porte-rouleau 2		3 4+7 33-1251-11-SW
11L	Châssis de côtés gauche		1	7	33-1251-12-SW
11R	Châssis de côté droit		1	7	33-1251-13-SW
12 Support de	poulie	1 3+45		33-1251-14-SW
13 Bouchon pied avant		2 1 36-1251-02-BT
14 Bouchon pied arrière		2 3 36-1251-03-BT
15 Cushing de	tube de pied 2 6 36-1251-04-BT
16 Capuchon rond	28 2 6 39-9848
17	Goupille de sécurité 1	6x45	1	1+6	36-1251-05-BT
18 Caoutchoud	amortisseur 4 1+3 36-1251-06-BT
19	Vis	M6x15	4	18	39-9960
20	Vis	M6x15	4	7+25	39-10120
21	Rondelle	6//18	8	20+36	39-9993
22	Vis	M8x90	4	7+28	39-10445-CR
23	Rondelle	8//16	20	22,29,34,39,42+51	39-9962-CR
24	Ecrou autobloquant	M8	13	22,29,39,42+51	39-9918-CR
25 Coussin		1 7 36-2251-01-BT
26	Vis	3.5x10	2	11	39-9909
27	Tube distance	13x38.5	4	22+28	36-1251-07-BT
28 Rouler de coussin		4 22		36-1251-08-BT
29	Vis	M8x40	3	10	39-9889-CR
30	Couverture de poulie		6	31	36-1251-09-BT
31	Poulie petite		3	10	36-1251-10-BT
32	Rondelle de plastique 1	31x15x9.5	2	8	36-1251-11-BT
33	Rondelle de plastique 2	30x15x10	2	8	36-1251-12-BT
34 Vis hexagonale	M8x15	2 8 39-10247
35	Patins plastique 1 4 36-1251-13-BT
36	Vis d'œil 2 4+10 36-1251-14-BT
37	Rondelle 6//18 2 36 39-9993
38	Chapeau M6 2 52 36-1251-15-BT
39	Vis hexagonale M8x40 3 3+4 39-10132
40	Revêtement de poignées 2 4 36-2251-02-BT
41	Bouton de déverrouillage 1 4 36-1251-17-BT
42	Vis hexagonale M8x30 1 9+43 39-10134
43	Poulie grande	1 9 36-1251-18-BT
44	Barre de sécurité	1 3+4 36-1251-19-BT
45	Poulie connexion	1 9+12 36-1251-20-BT
46	Goupille de sécurité 2	8x60	1	3+12	36-1251-21-BT
47	Corde avec poignées	1800mm	1	31	36-1251-22-BT
48	Capuchon rond 25 4 4+49 39-9882
49	Titulaire de disque	2 7 33-1251-15-SW
50	Bridage de ressort	2 49 39-10323-SW
51	Vis hexagonale M8x50 2 7+49 39-9811-CR
52	Ecrou autobloquant M6 2 36 39-9816-VC
53	Pièce de distance	6.5x18x8	2	36	36-1251-23-BT
54	Crochet	2 7,10+57		36-9862209-BT
55	Bouchon rectangulaire	40x20	6	1+2	39-9892
56	Bouchon carré	38x38	1	3	36-9904-09-BT
57	Corde de ceinture de pied	2700mm	1	43	36-1251-24-BT
58	La ceinture de pied	1 54 36-1251-25-BT
59	Jeu d'outils		1		36-1251-26-BT
60	Instructions de montage et mode d'emploi		1		36-2251-04-BT

REMARQUES

InhoudsopgavePagina
